2 Informacje Główne Przewodnik Dokumentacji Technicznej Możesz tutaj odnaleźć podstawowe informacje ułatwiające korzystanie z dokumentacji technicznej 1. Modele tej samej gamy posiadają wspólne rysunki, które przedstawiają najbogatszy zestaw części; generalnie wybrany model niekoniecznie posiadać będzie w spisie częsci wszystkie pozycje przedstawione na rysunku 2. Niektóre części nie mogą być przedstawione bezpośrednio na rysunku (instrukcje użytkownika, zestawy montażowe itd..). Można je odnaleźć w liście części pod pozycją gdzie są zainstalowane lub pod pozycją W prawym górnym rogu każdego rysunku widnieje numer seryjny wskazujący początek produkcji danej gamy urządzeń. Niektóre modele mogą posiadać więcej niż jeden rysunek dla podanej kategorii, każdy inny dla róznych numerów seryjnych. 4. Rysunki złożeniowe mogą wymagać dalszych uaktualnień po ich publikacji. Nowe części zostaną dodane do odpowiednich oznaczeń numerycznych rysunku. Oznaczenie kodowe modyfikacji rysunku zawarte jest w ostatnich 4 cyfrach numeru seryjnego przedstawionego w prawym górnym rogu rysunku. 5. Lista części odnosząca się do danego rysunku zawiera spis części tylko dla wybranego modelu; dostępne są dodatkowe informacje dla każdej części. REF. Numer referencyjny do tabeli; SUBSTUTUT: lista części które zastępują dany kod zachowując takie same charakterystyki funkcjonalne KOD HANDLOWY: lista wariantów modelu (pokazana w nazwie modelu) gdzie dana część jest zastosowana; UWAGA: kod informacji potrzebny do interwencji, prześledź zmiany aby poprawnie ustalić kod części 6. Niektóre notatki techniczne są ogólne dla danej sekcji, zatem nie mogą być związane tylko konkretnej części. Aby poruszać się w dokumentacjach modelu sprawnie, pomocne jest czytanie notatek i monitorowanie uaktualnień dokumentacji. 7. Okładka dokumentacji technicznej przedstawia model sprzętu oraz jego kod handlowy. mod.lv465aix.c/ha page 2

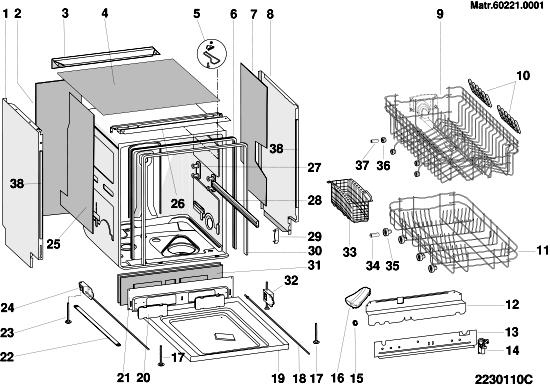

3 C rysunki mod.lv465aix.c/ha page 3

4 C Lista części 000 C instrukcja obsługi lv460awh.c 001 C x C left side panel lh zinc 003 C x C rear support - top 004 C płyta górna falowana 45cm evo3 005 C x C kołek mocujący równoważ. w 1 x C x C x C C uszczelnienie zbiornika mm C x C right side panel lh zinc 009 C zespół kosz górny no-clik/clak 010 C blue flap upper basket 45cm 011 C zespół kosz dolny evo3 45cm 012 C rear support - middle 45cm 013 C lower rear support 014 C filtr tłumiący rohs 015 C drain hose fastener 016 C wanienka zbiorcza rury 017 C nóżka 155mm lvs evizzate 018 C zespół linki regulacyjnej nóżek 019 C miseczka dno zbiornika 45cm 021 C listwa poprz. przednia 45cm 022 C okładzina do nóżek 023 C nóżka regulowana h=140mm 024 C zespół regulacji nóżki lew 026 C adjustment assembly for 027 C zestaw suportu szyny górn. 028 C prowadnica kosza górn.'ls com' 029 C ogranicznik koła kosza 030 C rama podtrz. uszczelka zbiornika n C zespół regulacji nóżki praw 033 C kosz na sztućce 45cm 034 C sworzeń podstawy koła lvs 88/ C kółko koszyka dol. 036 C kółko koszyka gór. 'new aristella' mod.lv465aix.c/ha page 4

5 C Lista części 037 C sworzeń podstawy koła lvs 88/ C edge cover right 038 C edge cover left 099 C osłona kondens. 'k-none' mod.lv465aix.c/ha page 5

6 B rysunki mod.lv465aix.c/ha page 6

7 B Lista części 001 C external pipe (hidden heating 002 C osłona prowadnicy kosza 'lvs 003 C x C pierścień mocuj.przew. 004 C kit water supply distribution+pipe 005 C uszczelnienie skraplacza górn. 006 C zespół skraplacz górny 45cm evo3 007 C x C kabel zasilający z wtyczką schuko 010 C rura doprowadzająca z acquastop 011 C kit central filter+cylindrical filter 012 C filtr wyjmowaln. inox lvs C mikrofiltr z poliestru 014 C uszczelnienie studzienki 'lvs 2000' 015 C drain pump protection 015 C pompa spust. v hz 016 C rura spustowa 'lvs2000' 017 C x C microwyłącznik 'acquastop' 018 C kit float overflow+container 019 C pressure hose clip evo3 020 C pipe pressostat lvs evo3 021 C presostat evo3 45cm rohs 022 C odkamieniacz regulow. evo3 023 C uszczelnienie pierścienia sale 024 C x C pierścień sale 'new aristella' 025 C zatyczka soli (opt.)'lsv61-ls2000' 026 C ciągn. sól 028 C osłona spir. złożona 'lvs 2000' 029 C elektrozawór ładowanie 030 C zabezpieczenie elektrozaworu 033 C pompa elektr. 220v-45w pakiet C sprężyna zawieszenia silnika 035 C x C tube water inlet electrovalve/air- 036 C rura odwapniaj. /coppa l.480mm 037 C tuleja zest. siln 038 C uszczelnienie or (23,81x2,62) 039 C kit set sump+fixing ferrule mod.lv465aix.c/ha page 7

8 B Lista części 040 C x C zespół czujnik wysokiego 1 x C C wspornik tulei opornika 042 C x C tuleja siln. opornika 043 C opornik myjki w cm 044 C x C cap corner for support washing 045 C x C support - lower wash arm bush 046 C x C ring-nut for fastening bottom 047 C wirnik doln. 'lvs45cm' evo3 048 C overflow connector evo3 049 C uszczelnienie złącza przepł. 050 C x C korpus overflow evo3 rohs 1 x C C x C ring-nut for air-flow body 052 C uszczelnienie dyszy '(lvs/89)' 053 C x C air break + turbina evo3 099 C x C grease amblig ta 1 gr. 099 C clamp for electrovalve evo3 099 C zacisk osłon opornika chowan. 099 C zacisk rur hydraulicznych dwóch mod.lv465aix.c/ha page 8

9 rysunki mod.lv465aix.c/ha page 9

10 Lista części 001 C drzwiczki elektrodystryb. 'evo3' 002 C zestaw zatycz. elektrod.błysz. 003 C electrodisp.(lamp rinseaid-no 004 C zespół drzwi wewn. zabudowa 004 C x C uszczelnienie doln. zbiornika 005 C microwyłącznik zestawu 006 C x C zestaw zamykający drzwi evo3 007 C szkiełko kontrolki postępu cyklu 008 C timer bit100.1 's5' rohs C pilot light red lvs evo3 010 C zestaw przewodów kompl. 011 C lampka kontrolna czerw. 'ls601sk' 012 C przełącznik 8 pozycji x 210 rohs 013 C wyłącznik (double pole) on-off 014 C szkiełko czerw. opal dla 015 C szkiełko kontrolki 016 C pokrycie wnęki uchwyt 016 C zesp.frontu+opaska inox n4513a C przycisk 019 C pokrętło komutatora vesmalit 020 C sprężyna drzwiczek lvs 021 C drzwiczki panelu biała(pw) 022 C spring adjustment piece 023 C x C śruba regulująca sprężynę 024 C listwa panela vesmalit 45cm 025 C drzwi zewn. cynkow. 45cm 026 C x C hinge item, right 027 C zespół zawias komp. 45cm 028 C pierścień sworznia zawiasu 029 C sworzeń zawiasu 'ls615st' 030 C x C hinge item, left 031 C sprężyna drzwiczek do zabudowy 032 C tube hinge spring 034 C spring adjustment wire inc. 45cm 035 C seal spring mod.lv465aix.c/ha page 10

11 Lista części 099 C fixing bolt inner door/dashboard 099 C fixing screw inner/outer door mod.lv465aix.c/ha page 11
