stylizowanymi słupkami. Dotyczy to oznakowania ulic, tablic informacyjnych i kierunkowskazów dla pieszych.

Transkrypt

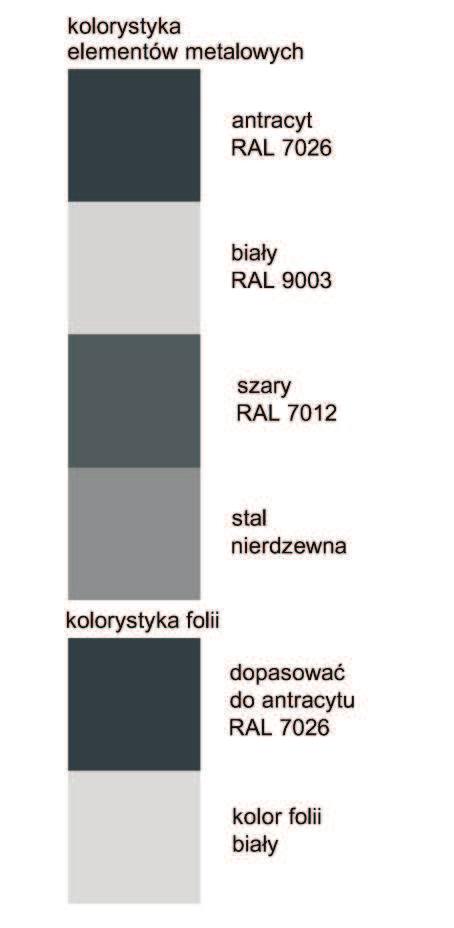

1 stylizowanymi słupkami. Dotyczy to oznakowania ulic, tablic informacyjnych i kierunkowskazów dla pieszych. Kolorystyka elementów SIM : antracyt RAL 7026 podstawowy kolor konstrukcji wsporczych szary RAL 7012 konstrukcje wsporcze oznakowania kierującego kierowców biały RAL 9003 ramki tabliczek stal nierdzewna cokół witacza Kolory zadruku treści dopasować do podanych w projekcie kolorów RAL porównania dokonać w świetle dziennym na zewnątrz pomieszczeń. Czcionki: zastosowano czcionki Open Sans i Open Sans Semibold, w wysokościach dostosowanych do rodzaju i usytuowania tablicy. 4

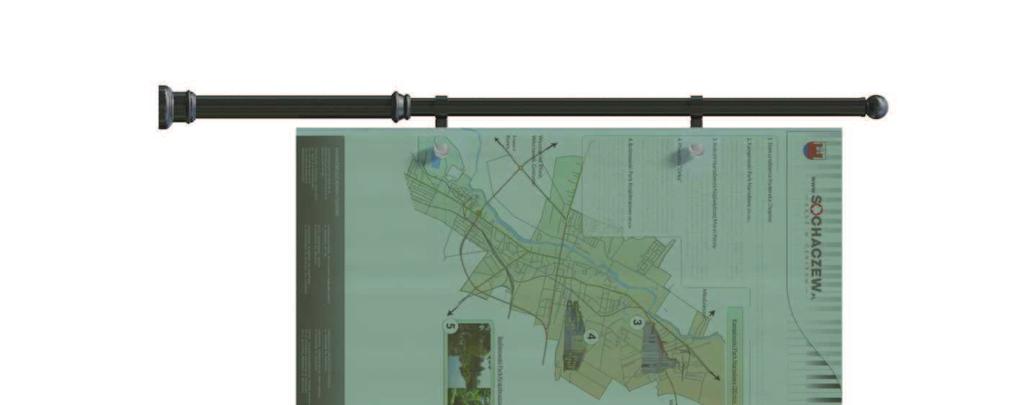

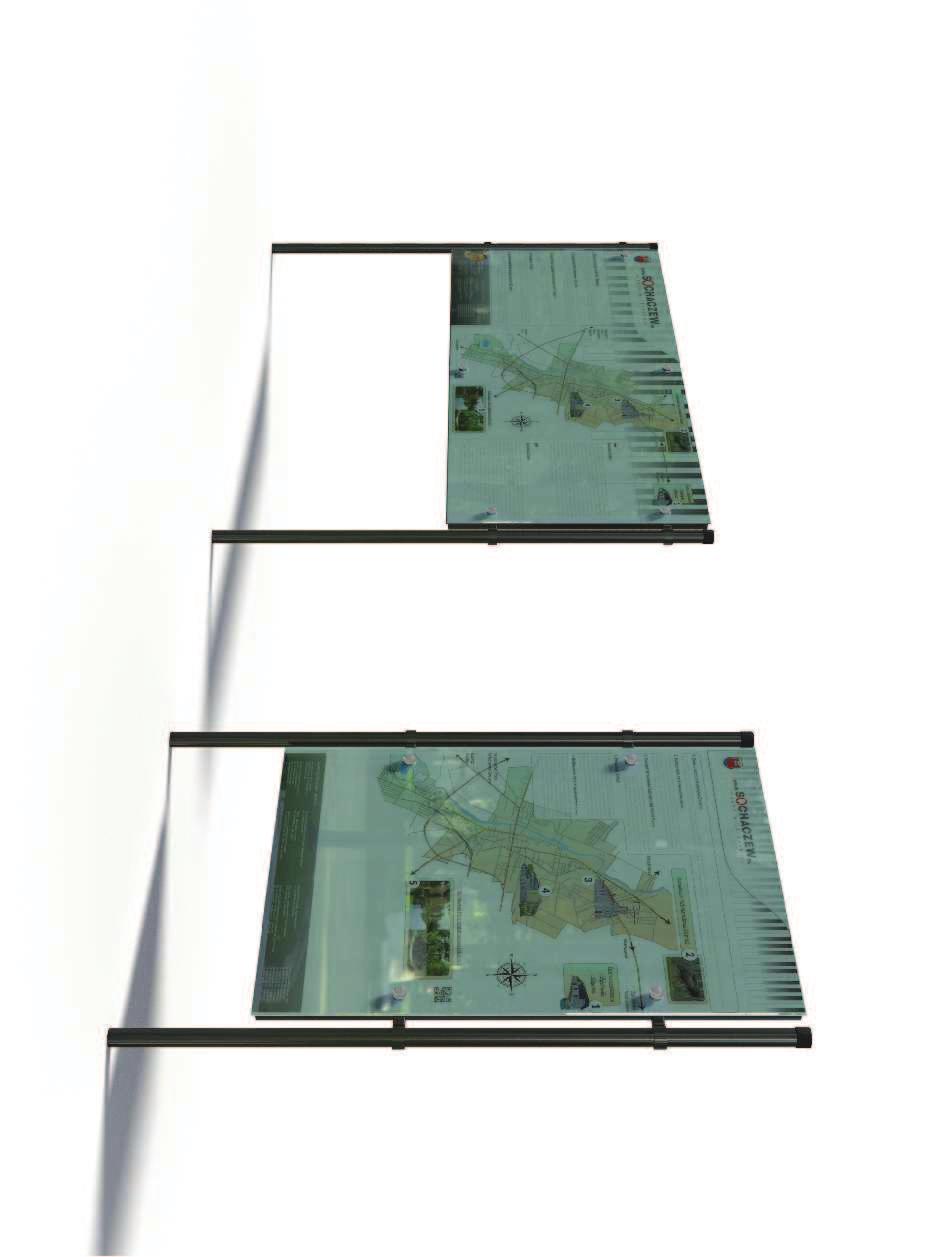

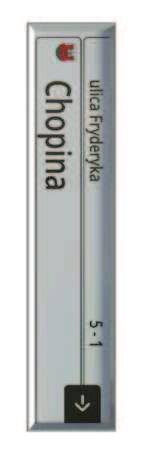

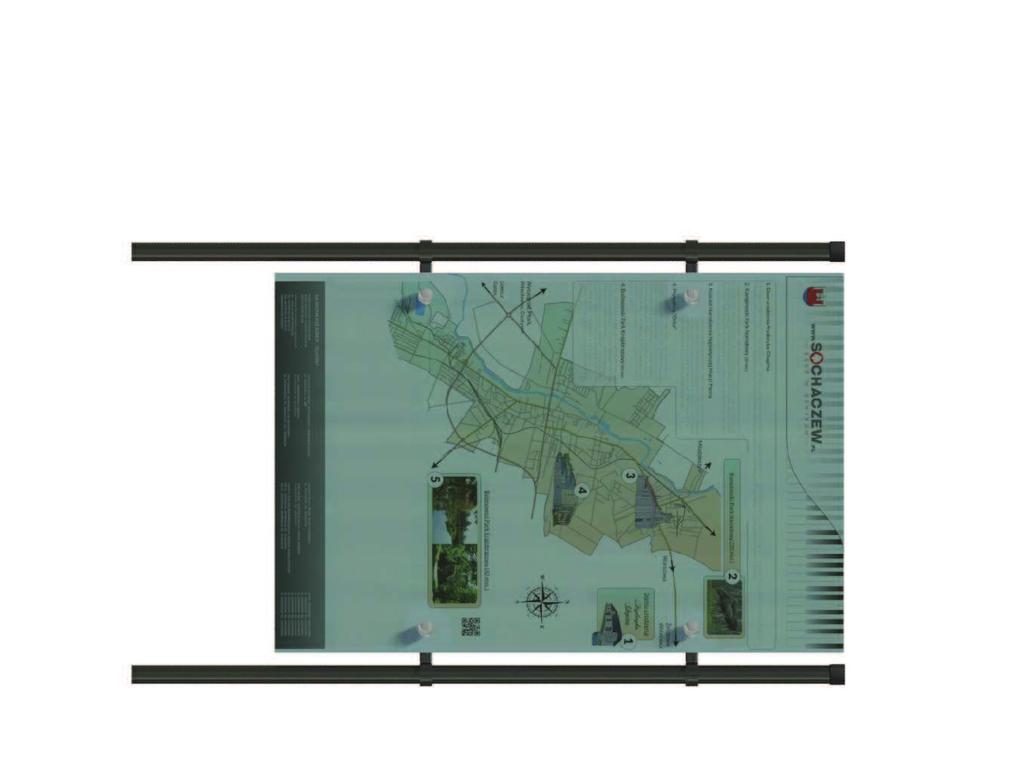

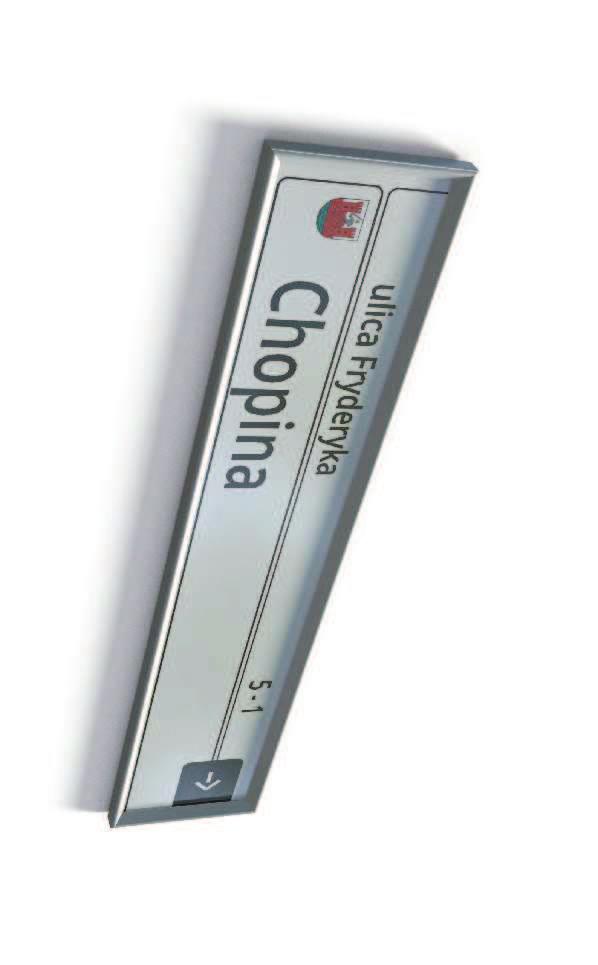

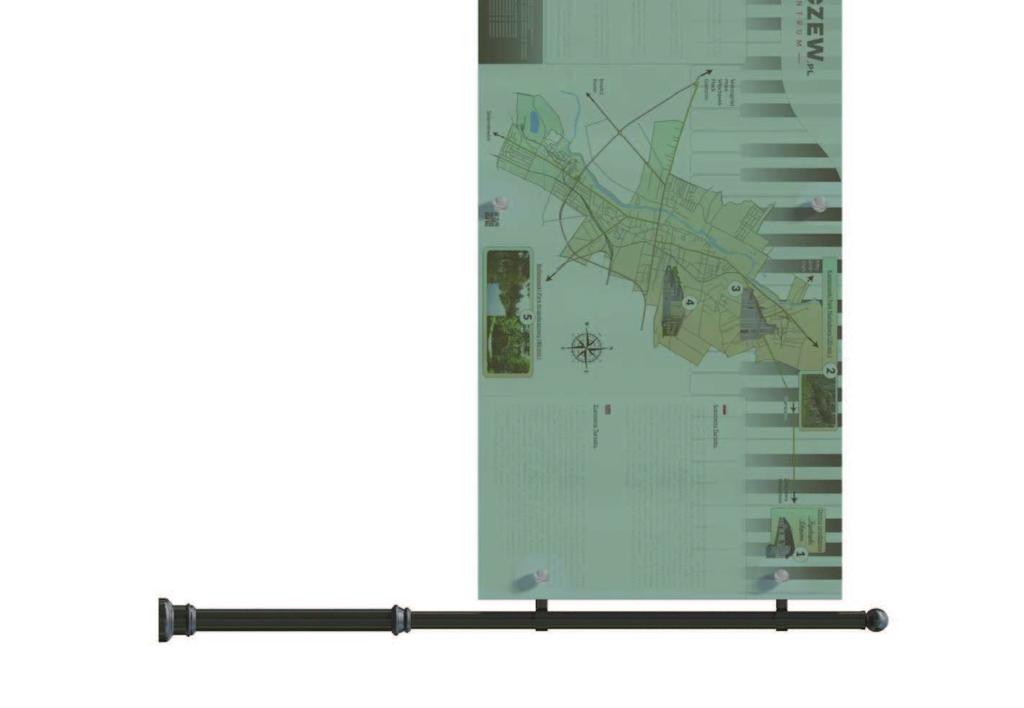

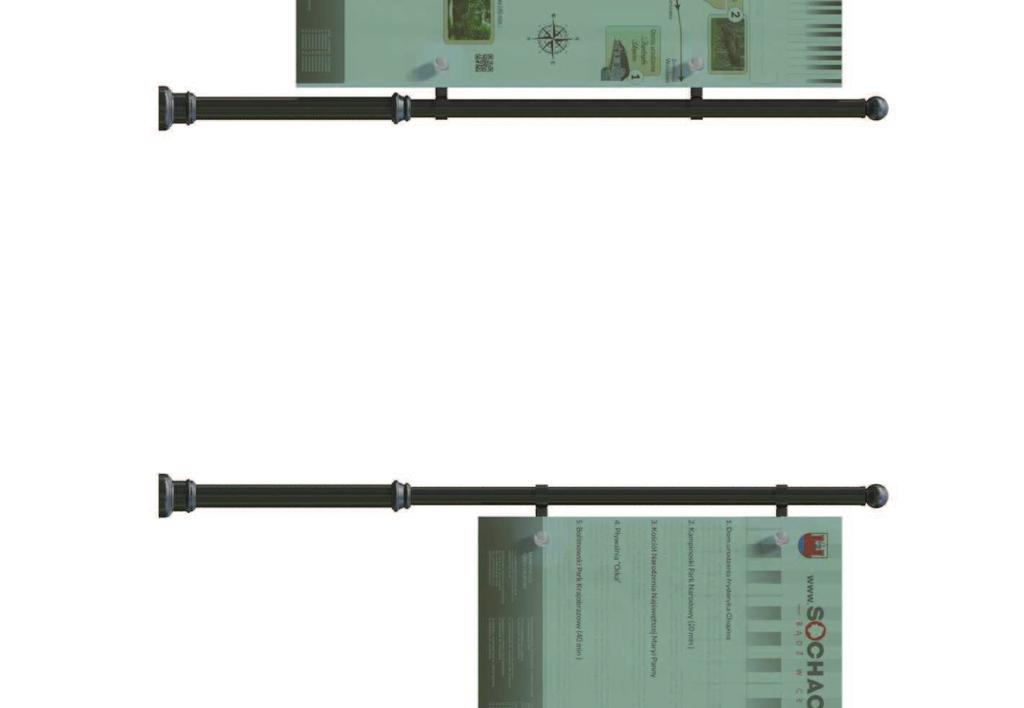

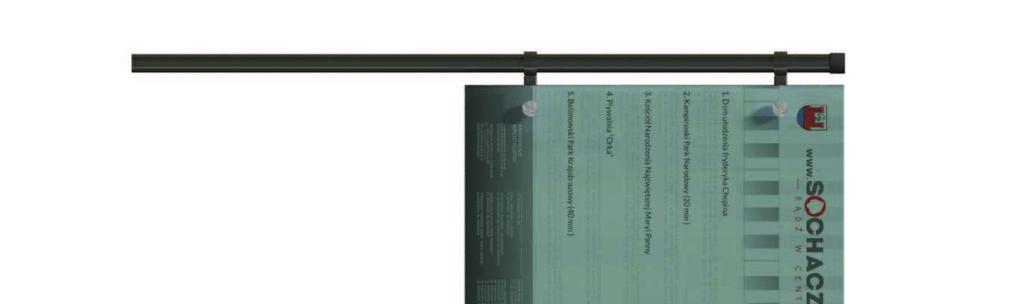

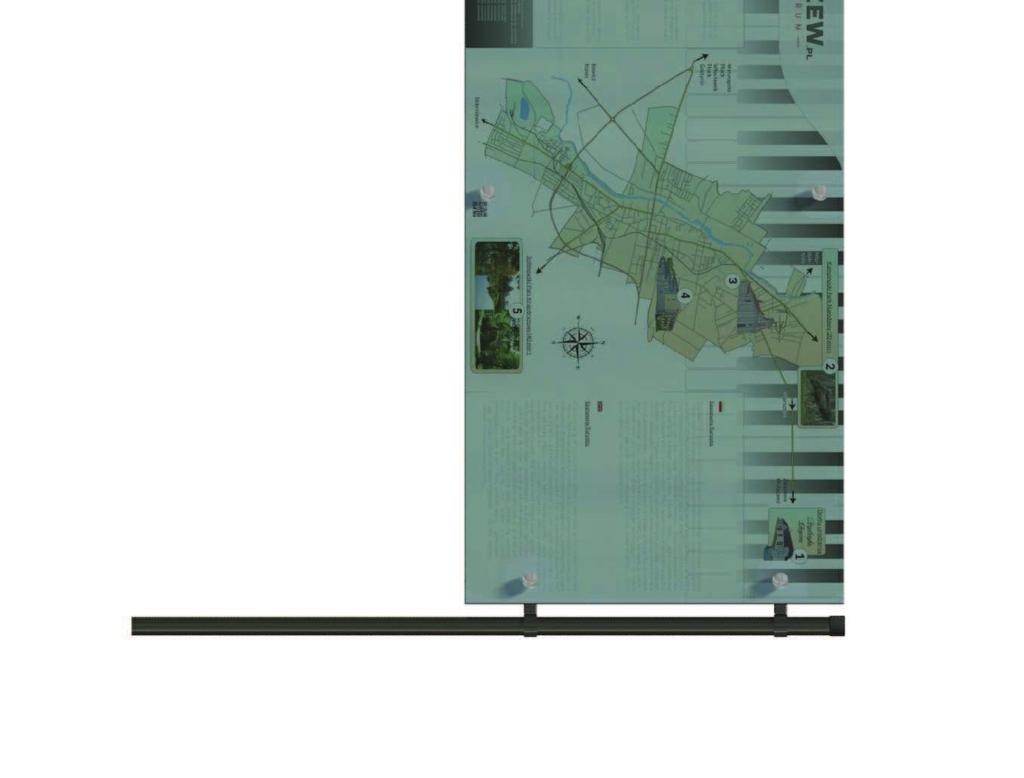

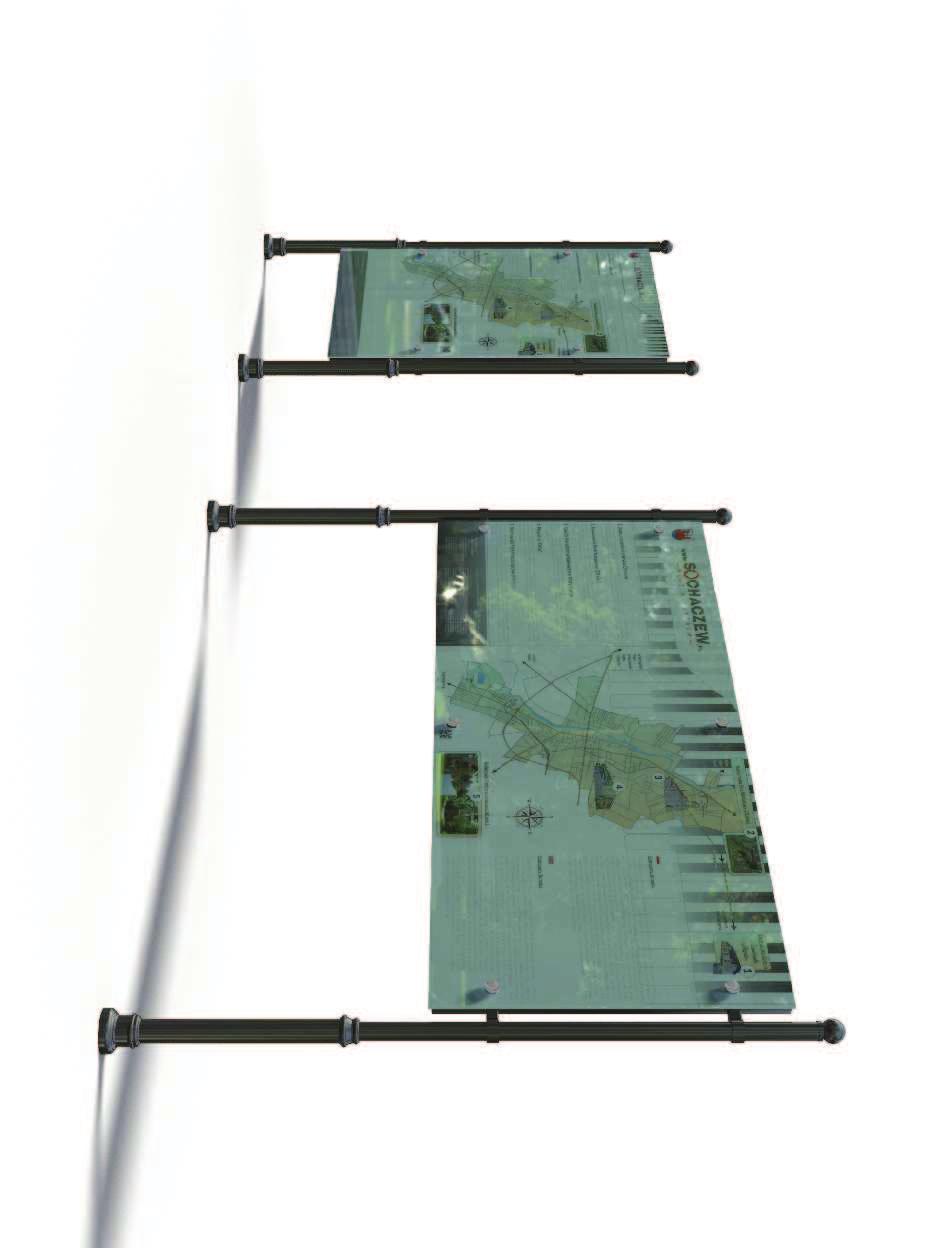

2 4. Rodzaje informacji SIM wraz charakterystyką i listą wyróżnionych obiektów Rodzaj R1 oznakowanie adresów budynków Oznakowanie przedstawia przede wszystkim numer porządkowy budynku. W uzupełnieniu prezentowana jest nazwa ulicy oraz ewentualnie nazwa zarządcy nieruchomości. Oznakowaniu (w sensie zamówienia publicznego) podlegają wszystkie budynki należące do gminy. Gmina winna promować stosowanie tabliczek w przyjętej formie architektoniczno-plastycznej również wśród mieszkańców i instytucji. W porozumieniu z Zamawiającym oszacowano liczbę tablic adresowych na 100 szt. (nieruchomości należące do miasta). Należy zachęcać właścicieli posesji prywatnych do wykonania oznakowania posesji w standardzie SIM. Rodzaj R2 oznakowanie nazw ulic Oznakowanie nazw ulic realizowane jest za pomocą tabliczek przedstawiających jako informację podstawową nazwę ulicy. Informacją uzupełniającą może być zakres numeracji w danym kwartale oraz herb miasta. Podstawowym typem tablic są tablice dwustronne mocowane na dedykowanym słupku, umożliwiające odczytanie treści zarówno przez kierowców jak i pieszych. Oznakowaniu podlegają wszystkie ulice na obszarze miasta. Rodzaj R3 tablice informacyjne Tablice informacyjne mogą występować w dwóch zasadniczych rodzajach: plany mapowe i tablice ogłoszeń. Plany mapowe są to tablice ze stałą treścią zawierające plan miejscowości/okolicy z zaznaczonymi obiektami wyróżnionymi w systemie, ewentualnym przebiegiem tras rowerowych i spacerowych, przystankami komunikacji miejskiej. Na mapie znajduje się oznaczenie punktu Tu jesteś wskazujące usytuowanie tablicy. Pod mapą przewidziano opis w języku polskim wybranych atrakcji turystycznych z ich fotografiami lub rycinami oraz ważniejsze dane adresowe i telefony alarmowe. Obiektami wyróżnionymi w tym rodzaju informacji będą obiekty, do których kierowany jest ruch pieszy (Rodzaj R4). Przewidziano wykonanie 10 szt. planów mapowych usytuowanych w miejscach charakteryzujących się intensywnym ruchem pieszych, np. dworzec PKP, okolice UM, itp. Drugim rodzajem są gabloty z wymienną treścią mogące służyć, jako tablice ogłoszeniowe, tablice z rozkładami jazdy komunikacji, informacje osiedlowe, itp. 5

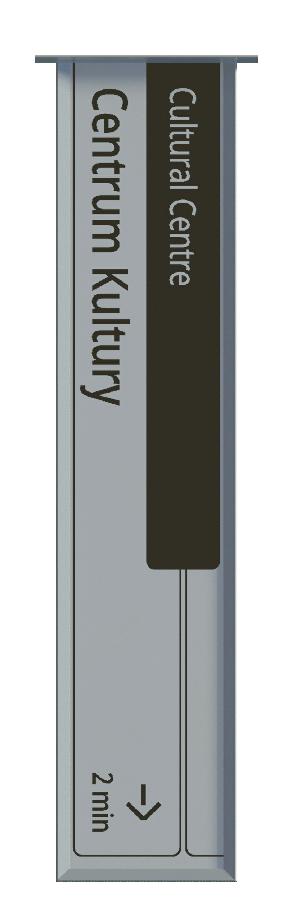

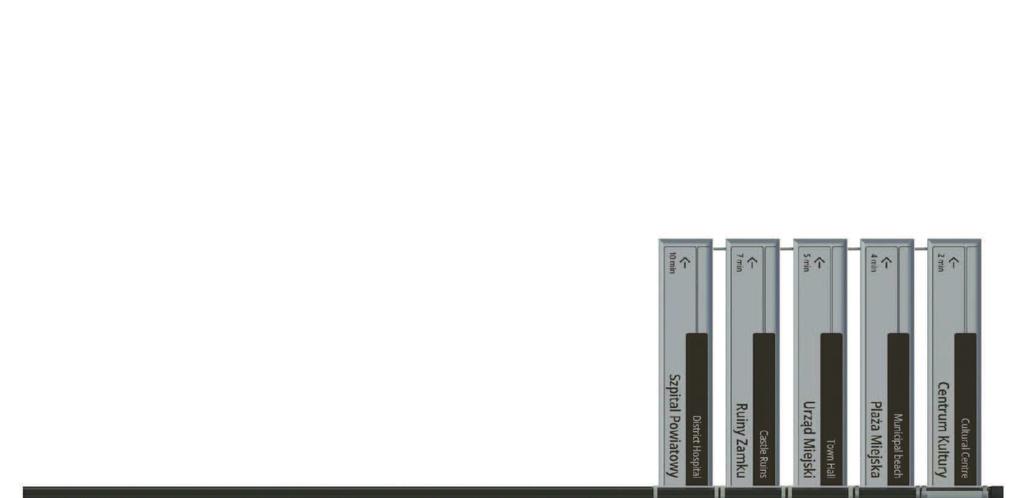

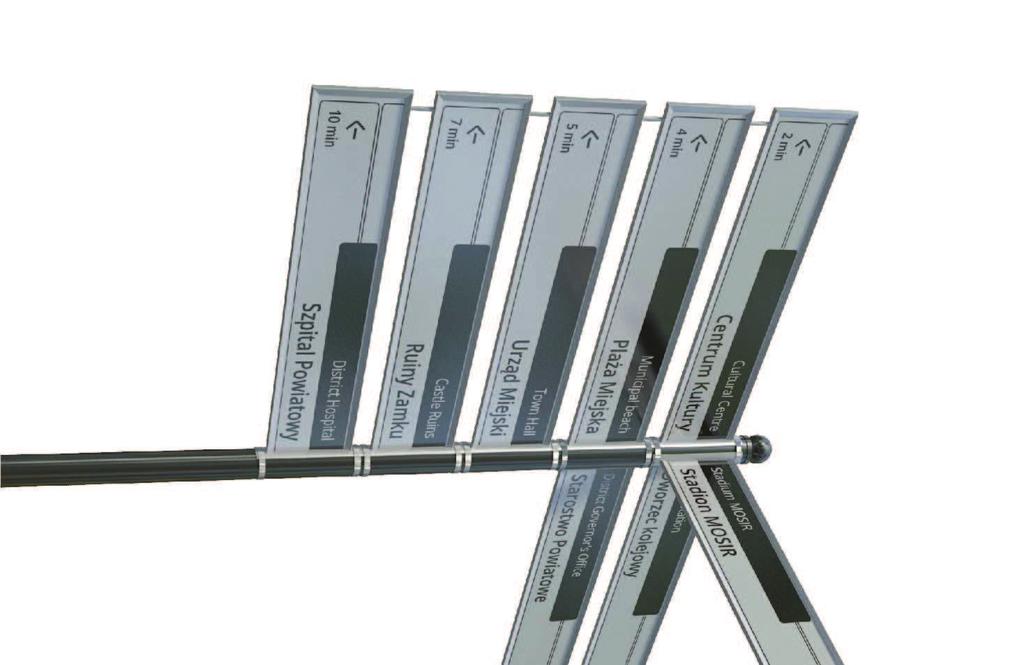

3 Liczbę tablic tego typu oszacowana na 40 szt. Rodzaj R4 kierunkowskazy dla pieszych Dwustronne kierunkowskazy kierujące pieszych do wybranych obiektów na terenie miasta montowane będą na dedykowanym, ozdobnym słupku w miejscach i na trasach intensywnego ruchu pieszych. nr nazwa obiektu na tablicy nazwa pełna adres obiektu 1 Urząd Miejski ul. 1 Maja 16 2 Starostwo Powiatowe ul. marsz. J. Piłsudskiego 65 3 Szpital Powiatowy ul. Batalionów Chłopskich 3/7 4 Dworzec kolejowy ul. H. Sienkiewicza 5 Muzeum Ziemi Sochaczewskiej Muzeum Ziemi Sochaczewskiej i Pola Bitwy nad Bzurą pl. T. Kościuszki 12 6 Muzeum Kolei Wąskotorowej ul. Towarowa 7 7 Kramnice Miejskie ul. 1 Maja 21 8 Ruiny Zamku Ruiny Zamku Książąt Mazowieckich ul. Podzamcze 9 Dwór w Czerwonce 10 Kościół Narodzenia NMP Sochaczewskie Centrum Kultury Sochaczewskie Centrum Kultury Sochaczewskie Centrum Kultury Państwowa Szkoła Muzyczna I i II stopnia w Sochaczewie Kościół Narodzenia Najświętszej Maryi Panny ul. Głowackiego 2 ul. J. Popiełuszki 4 (Trojanów) ul. 15 Sierpnia 83 filia ul. Żeromskiego 8 filia Chodaków, ul. Chopina Stadion MOSiR ul. Warszawska Hala sportowa MOSiR ul. Chopina Pływalnia Orka ul. Olimpijska 3 17 Plaża miejska 6

4 Rodzaj R5 oznakowanie drogowskazowe dla kierowców Oznakowanie drogowskazowe dla kierowców zaprojektowano z jednej strony w sposób nawiązujący do rozwiązań plastyczno architektonicznych systemu, z drugiej strony w sposób możliwie bliski wymogom stawianym w Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach Dz. U. Nr 220 poz z dnia r. nr nazwa obiektu na tablicy nazwa pełna adres obiektu obiekty na terenie miasta 1 Urząd Miejski ul. 1 Maja 16 2 Starostwo Powiatowe ul. marsz. J. Piłsudskiego 65 3 Szpital Powiatowy ul. Batalionów Chłopskich 3/7 4 Dworzec kolejowy ul. H. Sienkiewicza 5 Muzeum Ziemi Sochaczewskiej Muzeum Ziemi Sochaczewskiej i Pola Bitwy nad Bzurą pl. T. Kościuszki 12 6 Muzeum Kolei Wąskotorowej ul. Towarowa 7 7 Stadion MOSiR ul. Warszawska 80 8 Hala sportowa MOSiR ul. Chopina Pływalnia Orka ul. Olimpijska 3 10 Plaża miejska obiekty poza terenem miasta 11 Puszcza Kampinoska Kampinoski Park Narodowy 12 Puszcza Bolimowska 13 Muzeum F. Chopina 14 Klasztor Niepokalanów Bolimowski Park Krajobrazowy Dom Urodzenia Fryderyka Chopina i Park w Żelazowej Woli Klasztor Niepokalanów Zakonu Braci Mniejszych Konwentualnych (OO. Franciszkanie) Żelazowa Wola 15 Paprotnia, ul. M. Kolbego 5, Teresin na niebiesko obiekty nie przewidziane do oznakowania w rozporządzeniu ws. Znaków i sygnałów drogowych 7

5 Rodzaj R6 oznakowanie na przystankach komunikacji miejskiej Zaproponowano oznakowanie nazwy przystanku i numerów linii komunikacji na bocznych ścianach wiaty. Dodatkowo zaproponowano umieszczanie na wiacie motywów plastycznych nawiązujących do plastyki nośników systemu. Proponuje się dostosowanie (wymianę starych typów i malowanie nowych) wszystkich wiat przystankowych istniejących na obszarze miasta. Rodzaj R7 witacze Witacze są to pylony promocyjne umieszczane przy wlotach głównych dróg wjazdowych do miasta. Przewidziano wykonanie 5 szt. witaczy. Rodzaj R8 rozszerzona rzeczywistość oraz powiązanie z www Zakres prezentowanych informacji na nośnikach ustawionych w terenie ze względów fizycznych jest ograniczony. Powiązanie prezentowanej informacji, np. poprzez kody QR z materiałami dostępnymi w sieci www pozwala niemalże na nieograniczone ich poszerzenie (dedykowane dodatkowe opisy i tłumaczenia, dodatkowe zdjęcia, filmy lub inne materiały uzupełniające). Dodatkową, bardzo atrakcyjną formą promocji atrakcji miejskich może stać się tzw. rozszerzona rzeczywistość. Dzięki dedykowanej aplikacji można na urządzeniu mobilnym obejrzeć nieistniejący już obiekt (np. salę w zamku) lub eksponat z oddalonego muzeum. 5. Rozwiązania architektoniczno-plastyczne oraz założenia konstrukcyjnotechnologiczne nośników informacji Ostatecznie wybrana wersja plastyczna systemu zaprojektowana została w tonacji białoczarnej z charakterystycznym elementem tła motyw klawiszy fortepianu stanowiącym nawiązanie do nieodległego miejsca narodzin Fryderyka Chopina. Założono, że motyw klawiszy fortepianu przewijać się będzie we wszystkich wyznaczonych rodzajach informacji. Podstawowym elementem konstrukcyjnym jest stal ocynkowana i malowana proszkowo. Tarcze tablic zaprojektowano jako wykonane z aluminium (tabliczki adresowe, uliczne, drogowskazy dla pieszych i kierowców) z licem wykonanym z zadrukowanej, drogowej folii odblaskowej 1 typu. Tablice informacyjne przewidziano jako wykonane z tafli szkła bezpiecznego z treścią naniesioną od tylnej strony tafli. Dla treści tablic informacyjnych założono gwarancję na poziomie 3 lat (treści tego typu winny być aktualizowane właśnie w okresie kilkuletnim). Dla pozostałych tablic oraz wszystkich konstrukcji wsporczych przewidziano gwarancję na poziomie 7 lat. 8

6

7

8

9

10

11
