1 PROJEKT BUDOWLANY Z ELEMENTAMI WYKONAWCZYMI REMONT PRZYDROŻNEJ KAPLICZKI Obiekt, adres: KAPLICZKA PRZYDROŻNA (NR 3) Ludwikowice Kłodzkie dz. nr 524/7 AM1 Kategoria obiektu X Inwestor: Gmina Nowa Ruda, Nowa Ruda, ul. Niepodległości 1 Autorzy projektu: Branża Imię i Nazwisko, Uprawnienia Podpis Projektant Projektant inż. Edward Knapczyk upr. nr UAN VI-f/3/144/84 oraz ANF 2/92/83r. mgr inż. Agata Knapczyk upr. nr 80/DOŚ/15 Wałbrzych, 21 czerwca 2016 r.

2 SPIS TREŚCI I. Dokumentacja formalno-prawna Oświadczenie i zaświadczenia projektanta Mapa ewidencji gruntów Wypis z rejestru gruntów II. Projekt budowlany/wykonawczy 1. Opis techniczny 2. Część graficzna 1/4 Plan sytuacyjny 1:500 2/4 Kapliczka nr 3 widoki stan istniejący 1:10 3/4 Kapliczka nr 3 kamienny krzyż 1:10 4/4 Kapliczka nr 3 widoki stan projektowany 1:20 3. Dokumentacja fotograficzna

3 OPIS TECHNICZNY 1. DANE EWIDENCYJNE 1.1. OBIEKT, ADRES: KAPLICZKA PRZYDROŻNA NR 3 Ludwikowice Kłodzkie, dz. nr 524/7 AM INWESTOR : Gmina Nowa Ruda, Nowa Ruda, ul. Niepodległości AUTOR PROJEKTU: inż. Edward Knapczyk, mgr inż. Agata Knapczyk 1.4. WIELKOŚĆ OBIEKTU : - Powierzchnia zabudowy (wymiary postumentu w rzucie): 0,42m x 0,8m = 0,34 m 2 - Wysokość obiektu : 2,29m postument + 1,3m krzyż kamienny 2. OGÓLNY OPIS OBIEKTU Kapliczka a właściwie krzyż przydrożny znajduje się przy ulicy Jana Kasprowicza prowadzącej z Ludwikowic Kłodzkich do Sokolca, po prawej stronie jadąc od strony Ludwikowic, przy skrzyżowaniu drogi głównej z drogą boczną. Obiekt powstał prawdopodobnie w końcu XVIII lub na początku XIX wieku. Kapliczka skierowana frontem w stronę głównej drogi ale pod lekkim kątem, tak, aby była lepiej widoczna dla nadjeżdżających od strony Ludwikowic. Tuż przed kapliczką po jej obu stronach pozostały dwa duże pnie (prawdopodobnie po lipach) przycięte tuż przy gruncie. Kapliczka wykonana została w całości z kamienia. Składała się z trzech zasadniczych bloków o szerokościach zmniejszających się ku górze. Bloki z trzech stron ozdobione zostały polichromowanymi płaskorzeźbami i kamiennymi rzeźbami. Na tych blokach ustawiony był kamienny krzyż z rzeźbą ukrzyżowanego Chrystusa. Z tyłu wszystkie bloki i krzyż zostały zlicowane i połączone metalowymi płaskownikami. Kamienny krzyż odłamał się od reszty kapliczki tuż przy podstawie, wobec czego zamieniono go na prosty krzyż stalowy. Obecnie oryginalny kamienny krzyż złożony jest na terenie kościoła w Sokolcu. Kamienne bloki z płaskorzeźbami przedstawiającymi Ada-ma i Ewę (na postumencie), baranka, Jezusa, świętego Jana Nepomucena i Matkę Boską z dzieckiem pomalowano farbami. Na gzymsie drugiego bloku (obok czaszki i dolnego fragmentu krzyża) widnieją jeszcze resztki kamiennych posążków prawdopodobnie były to aniołki. Jedynie kamienny krzyż, złożony przy kościele w Sokolcu, nie został pokryty malaturą. Tylna ściana pomnika gładka, bez zdobień, z widocznymi płaskownikami łączącymi poszczególne części kapliczki. Teren wokół kapliczki równy lecz nieutwardzony, porośnięty trawą.

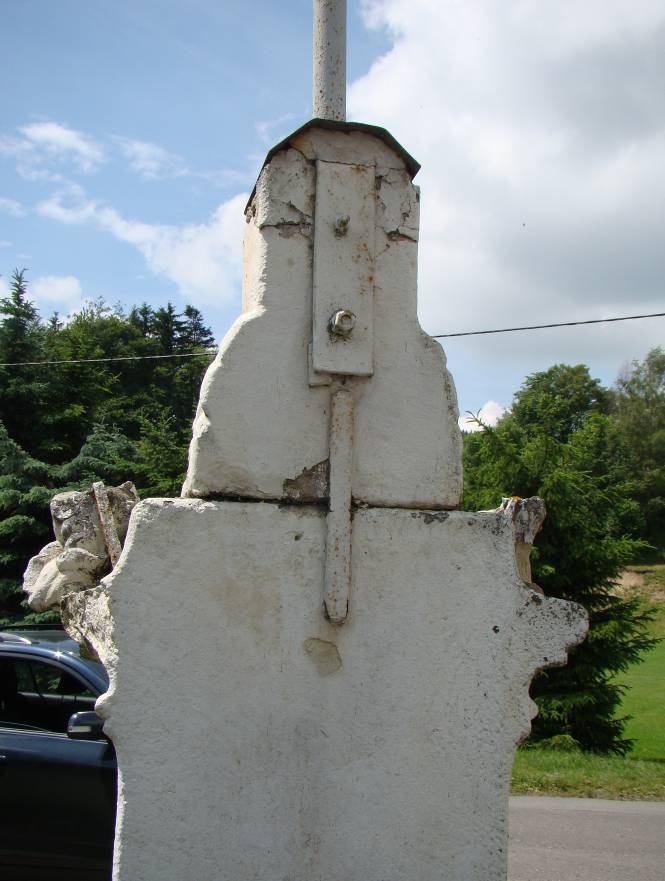

4 OPIS PROJEKTOWANYCH ROZWIĄZAŃ W ramach projektu remontu kapliczki przewidziano demontaż wtórnego stalowego krzyża, montaż pierwotnego, kamiennego krzyża, badania konserwatorskie mające na celu ustalić jaki był pierwotny wystrój kapliczki czy była ona od początku pokryta polichromią, czy też pomalowano ją w późniejszym okresie. Dopiero po takich badaniach będzie można dokładnie określić konieczne do wykonania prace restauratorskie. Przyjęto, że w ramach prac trzeba oczyścić kamień z warstw farby, kurzu, brudu, wzmocnić strukturę kamienia, uzupełnić ubytki w kamieniu, odtworzyć posążki aniołków i osadzić je na górnym postumencie, odtworzyć fragment kamiennej rzeźby Jezusa na krzyżu, hydrofobizować kamień. Jeśli badania konserwatorskie potwierdzą, że pierwotnie kamień pokryty był polichromią, należy płaskorzeźby pokryć malaturą. W pierwszej kolejności należy ostrożnie zdemontować stalowy krzyż wraz z blachą u nasady. Usunąć luźne fragmenty kamienia z lica podstawy pod krzyż, powierzchnię kamiennej nasady wyrównać, wypoziomować poprzez skucie wystających fragmentów kamiennych bądź wyrównanie zaprawą restauratorską do kamienia (piaskowca) w kolorze dopasowanym do koloru kamienia. Korzystając z faktu, że kamienny krzyż jest dostępny z poziomu terenu należy go starannie oczyścić początkowo poprzez szczotkowanie, następnie myjąc wodą pod ciśnieniem. Tak samo postąpić z postumentami, w pierwszej kolejności o- czyszczając je z powłok malarskich szczotkami przy użyciu odpowiednich past. Po oczyszczeniu kamienia całą jego powierzchnię wzmocnić stosując preparaty krzemoorganiczne. Następnie kamień poddać hydrofobizacji. Aby zespolić postument z krzyżem, powierzchnię styczną krzyża należy wyrównać przycinając kamień (podobnie jak postument, na którym umieszczany będzie krzyż). W obu elementach ostrożnie nawiercić po cztery otwory Ø12mm rozmieszczone jak na rysunku nr 4/4. Głębokość otworów po 9 cm w każdym z łączonych elementów. Otwory oczyścić i przedmuchać, dokonać iniekcji żywicy do otworów, osadzić pręty zbrojeniowe Ø10mm, powierzchnię styczną dwóch elementów pokryć preparatem wiążącym do kamienia i połączyć oba elementy ze sobą dokładnie je poziomując i pionując. W ten sposób kotwy wklejane iniekcyjnie z czterema prętami zbrojeniowymi trwale połączą oba elementy. Projektowane połączenie jest w stanie przenieść siłę poprzeczną obliczeniową o wartości V= 12,0 kn. Na górze drugiego z postumentów stały prawdopodobnie po jego obu stronach kamienne rzeźby aniołków. Obecnie pozostały resztki piaskowca, z których trudno wywnioskować co pierwotnie rzeźby te przedstawiały. Resztki kruszącego się kamienia usunąć, wykonać dwie nowe kamienne rzeźby aniołków wzorując się na posążkach z innych kapliczek, po czym ponownie zamocować je przy pomocy nowego, stalowego płaskownika lub kotwy #8 wklejanej iniekcyjne jak w przypadku krzyża.

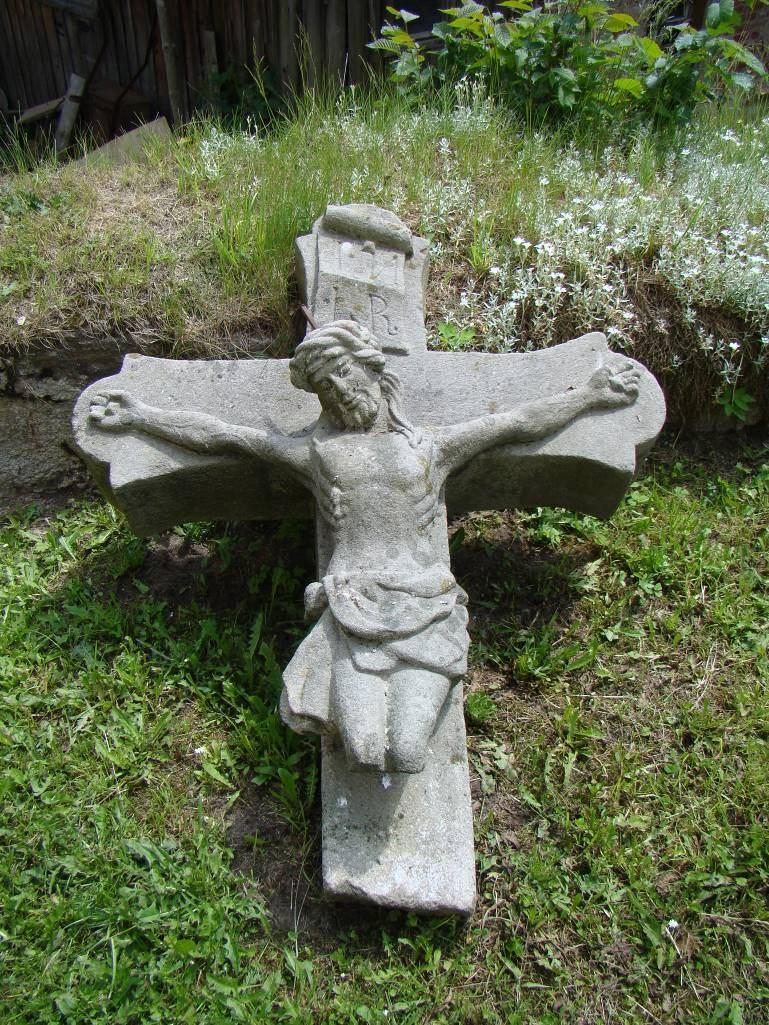

5 - 3 - Także fragment kamiennej rzeźby Chrystusa uległ uszkodzeniu podczas odspojenia krzyża od postumentu. Należy odtworzyć w piaskowcu (kolorystycznie jak najbardziej zbliżonym do pierwotnego) dolny fragment nóg Jezusa i przykleić do reszty postaci preparatami do scalania piaskowca. Nową malaturę płaskorzeźb przedstawiających Adama i Ewę, baranka, Jezusa, św. Jana Nepomucena oraz Matkę Boską (wraz z tłem wnęk) wykonać stosując farby na bazie żywicy silikonowej przeznaczone do podłoży kamiennych konsultując kolorystykę z Konserwatorem Zabytków. Na powierzchni terenu wokół kapliczki o wymiarach w rzucie ~ 4 x 4m zebrać warstwę ziemi na głębokość 15cm, ułożyć geowłókninę, a na niej wykonać opaskę z grysu lub otoczaków z marmuru bądź białego lub pastelowego dolomitu. 5. UWAGI KOŃCOWE 5.1. Z uwagi na charakter obiektu prace remontowe należy prowadzić pod nadzorem osób posiadających odpowiednie doświadczenie zawodowe oraz właściwe uprawnienia do pełnienia samodzielnych funkcji technicznych w budownictwie W przypadku zauważenia jakichkolwiek rozbieżności pomiędzy danymi przyjętymi w projekcie, a stwierdzonymi na budowie, należy niezwłocznie powiadomić o tym fakcie autora projektu. Wałbrzych, czerwiec 2016 r. OPRACOWAŁA : mgr inż. Agata Knapczyk

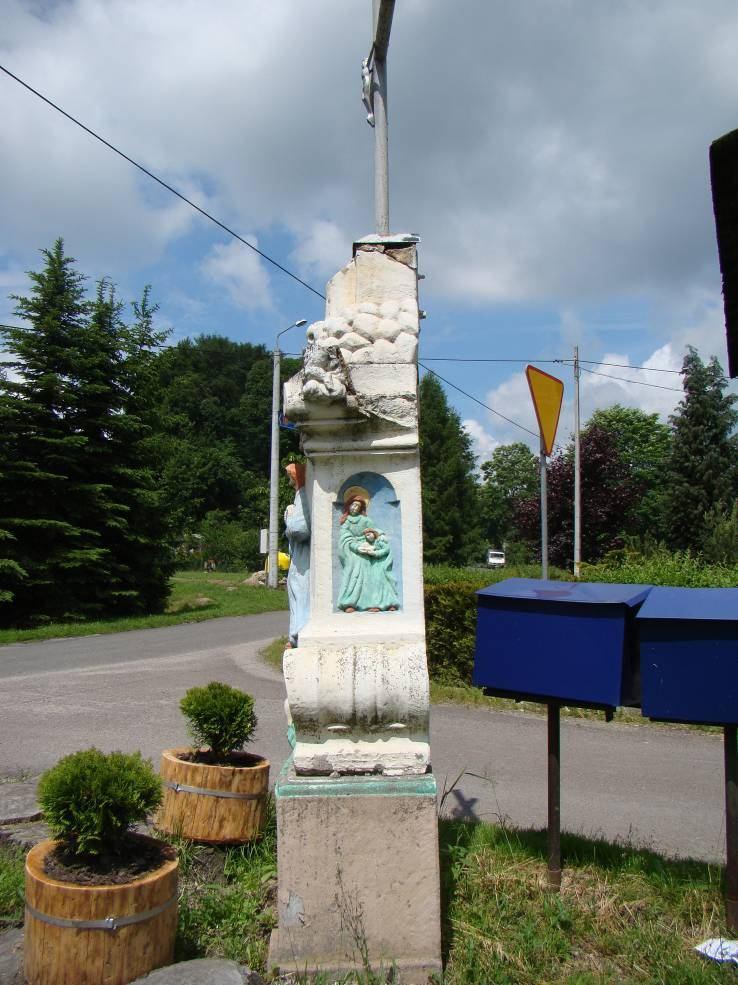

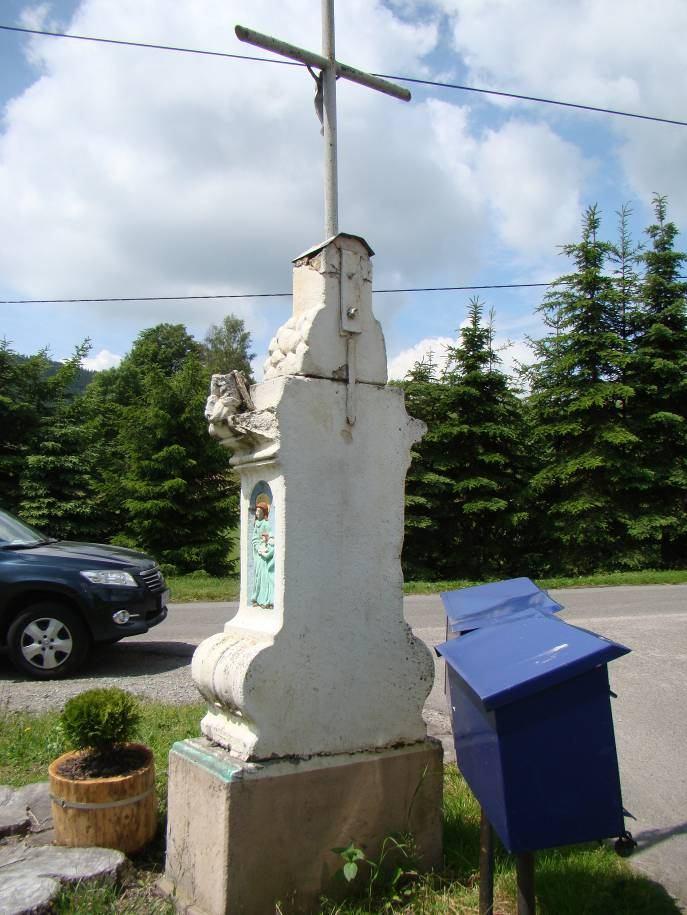

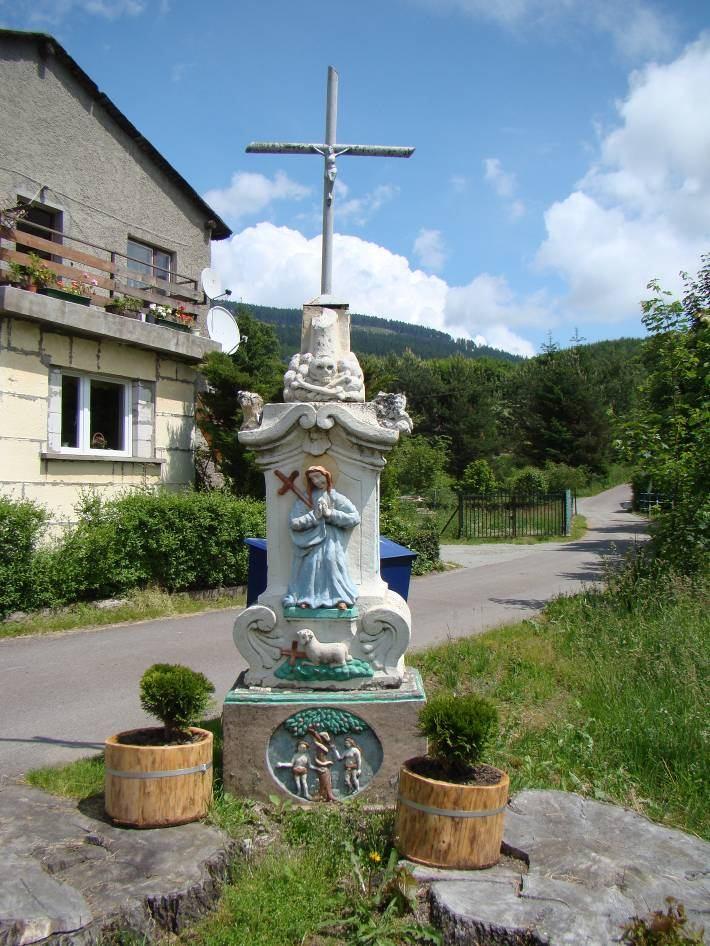

6 Dokumentacja fotograficzna, czerwiec 2016
