1 DOKUMENTACJA BADAŃ STRATYGRAFII WARSTW MALARSKICH Stolarki okiennej w lokalu mieszkalnym przy ul. Kraszewskiego 2b/6 w Olsztynie Autor dokumentacji konserwatorskiej : Danuta Pestka Anna Krause OLSZTYN 2013 D O K U M E N T A C J A C H R O N I O N A P R A W E M A U T O R S K I M 1

2 SPIS TREŚCI DOKUMENTACJI 1.0. KARTA IDENTYFIKACJI ZABYTKU I DOKUMENTACJI 2.0. ZAGADNIENIA HISTORYCZNE 3.0. OPIS, ANALIZA FORMY, FUNKCJI I TREŚCI 4.0. STAN ZACHOWANIA 5.0. METODYKA BADAŃ 6.0. WYNIKI BADAŃ 7.0. PODSUMOWANIE BADAŃ 2

3 1. KARTA IDENTYFIKACJI ZABYTKU I DOKUMENTACJI NUMER REJESTRU ZABYTKÓW: A- RODZAJ: stolarka okienna DATOWANIE: r. LOKALIZACJA: ul. Kraszewskiego 2b/6 w Olsztynie MATERIAŁ I TECHNIKA: Konstrukcja skrzynkowa, drewno sosnowe, malowane, okucia metalowe DANE DOTYCZĄCE OPRACOWANIA: INWESTOR: Zakład Lokali i Budynków Komunalnych w Olsztynie, Olsztyn, ul Cicha 5 ADMINISTRATOR: Zakład Lokali i Budynków Komunalnych w Olsztynie, Olsztyn, ul Cicha 5 AUTOR DOKUMENTACJI: Danuta Pestka, Anna Krause MIEJSCE PRZECHOWYWANIA DOKUMENTACJI: 1. EGZ.: Miejski Konserwator Zabytków, Pl. Jana Pawła II 1, Olsztyn 2. EGZ.: Zakład Lokali i Budynków Komunalnych w Olsztynie, Olsztyn, ul Cicha 3. EGZ.: Danuta Pestka, ul. Zabłockiego 1a/8, Gdańsk 3

2. ZAGADNIENIA HISTORYCZNE Budynek datowany jest wg H.Bonka na lata 1905-1910. 3.

4 2. ZAGADNIENIA HISTORYCZNE Budynek datowany jest wg H.Bonka na lata OPIS, ANALIZA FORMY, FUNKCJI I TREŚCI Przedmiotowe stolarki znajdują się na drugim piętrze elewacji frontowej kamienicy przy ulicy Kraszewskiego 2b w lokalu nr 6. Typ okien o konstrukcji skrzynkowej, dwuskrzydłowej, z dwuskrzydłowym przeszklonym nadświetlem, o stałym rozprofilowanym ślemieniu, z detalem w polu ślemienia na przecięciu z listwami przymykowymi. Zewnętrzne skrzydła okna 1 polowe z profilowaną listwą przymykową, zewnętrzne skrzydła nadświetla 4 polowe, ze stylizowaną listwą przymykową, detal w górnej i dolnej cześci każdej z listw przymykowych. 4

niejednakowe. Parapet wewnętrzny drewniany z profilowaną krawędzią i rowkiem na skroplinę. 4. STAN ZACHOWANIA I PRZYCZYNY ZNISZCZEŃ Stan zachowania określa się jako zły.

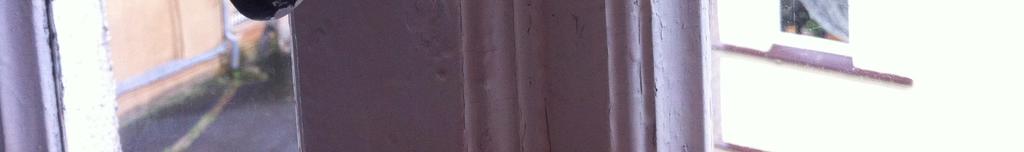

5 Wewnętrzne skrzydła okna i nadświetla 1 polowe, z listwą przymykową. rozprofilowanie skrzydeł nadświetla okna prawego odpowiada zachowanym historycznie skrzydłom zewnętrznym, pozostałe skrzydła wewnętrzne, są prostsze w formie ( brak rozprofilowania), okucia są niejednakowe. Parapet wewnętrzny drewniany z profilowaną krawędzią i rowkiem na skroplinę. 4. STAN ZACHOWANIA I PRZYCZYNY ZNISZCZEŃ Stan zachowania określa się jako zły. Poszczególne elementy drewniane skrzydeł zewnętrznych uległy uszkodzeniom pod wpływem warunków atmosferycznych, widoczne są ubytki, wypaczenia listew. Liczne powłoki malarskie na ich powierzchni pękają i odspajają się. Widoczne są otarcia, butwiejące drewno (okapniki w nadświetlach). Okucia są niejednakowe. zbliżenie na detal ślemienia 5

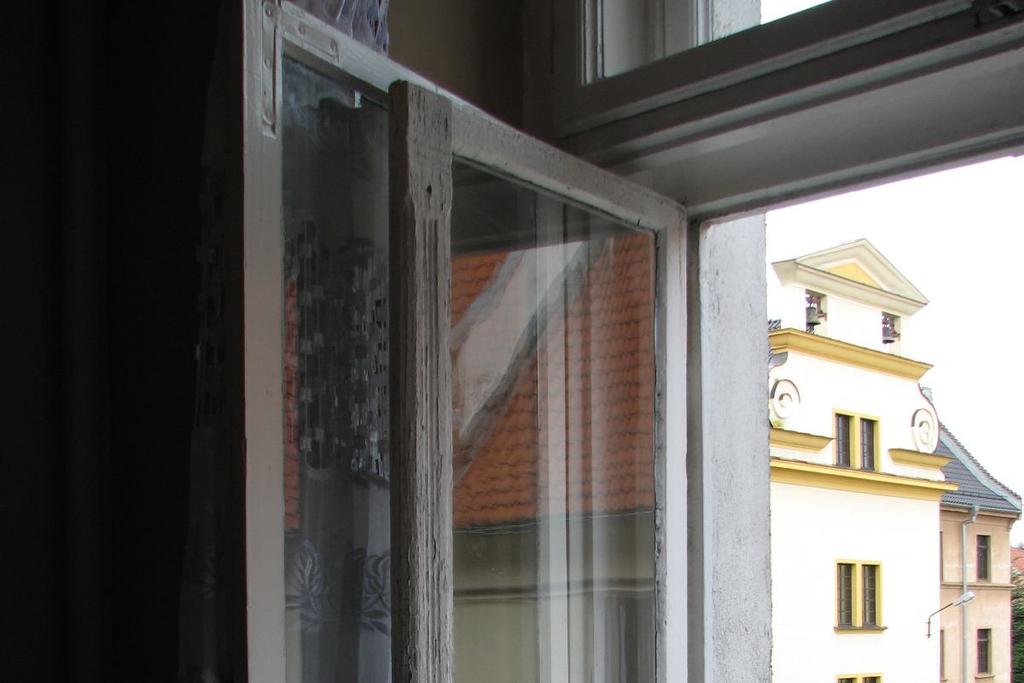

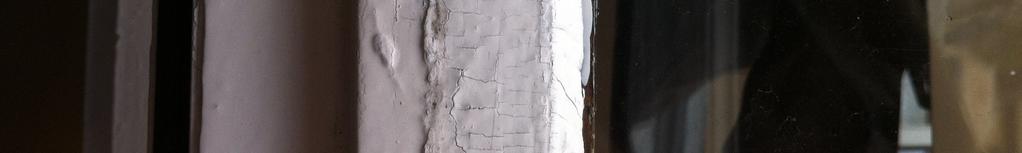

6 zewnętrzne skrzydło prawego okna, stan zachowania prawe zewnętrzne skrzydło prawego okna, detal listwy przymykowej, zniszczona struktura drewna 6

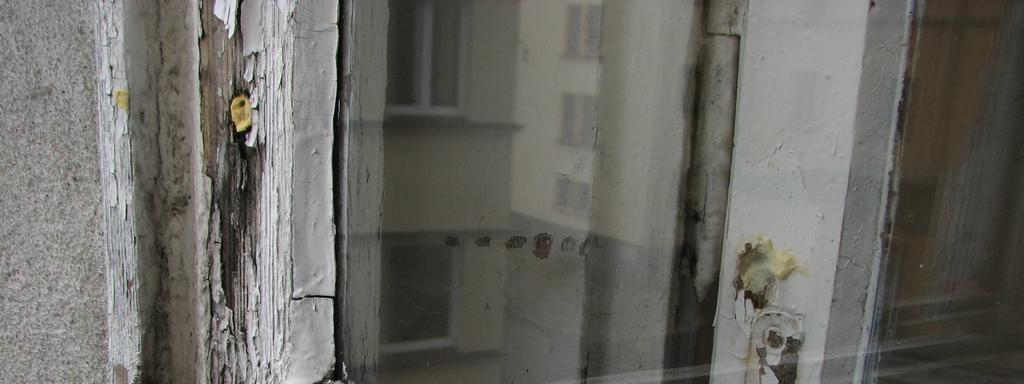

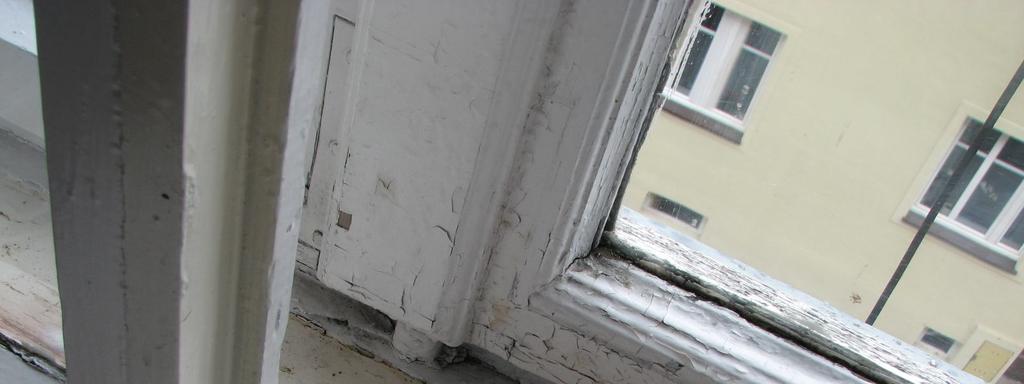

7 okapnik lewego skrzydła okiennego lewego okna zewnętrznego, widoczne uszkodzenie struktury drewna okno lewe, widoczna zebrana woda pomiędzy skrzydłami okiennymi 7

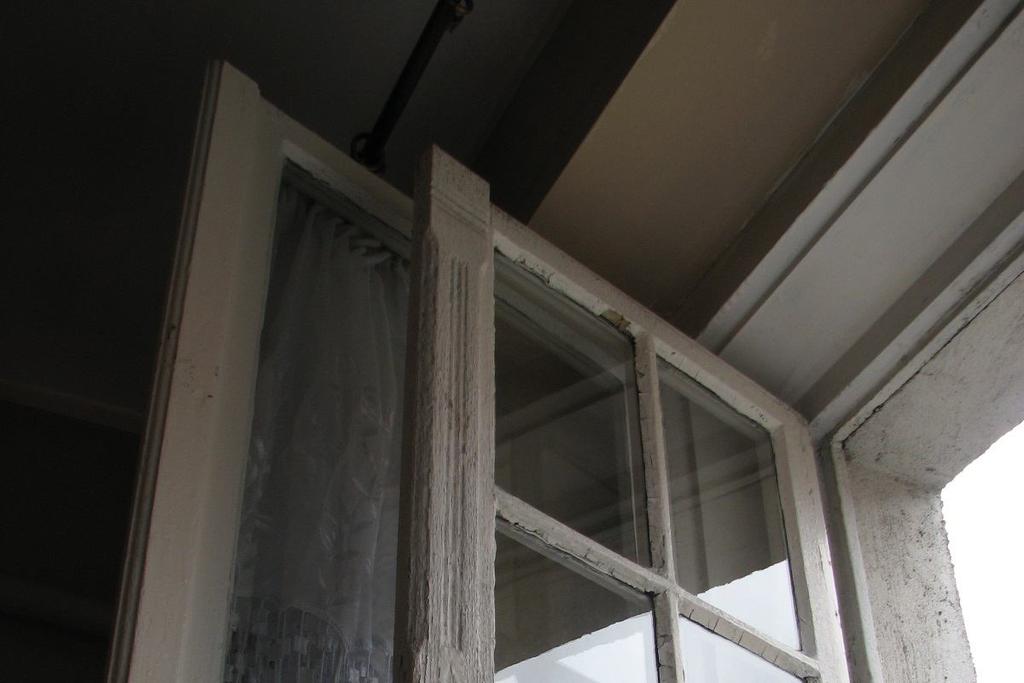

8 skrzydło zewnętrzne nadświetla okna lewego, widoczna prawdopodobnie jedyna oryginalna klamka stalowa typ okucia skrzydeł zewnętrznych 8

Odkrywki oraz miejsca pobrania próbek ponumerowano oraz udokumentowano na zdjęciach.

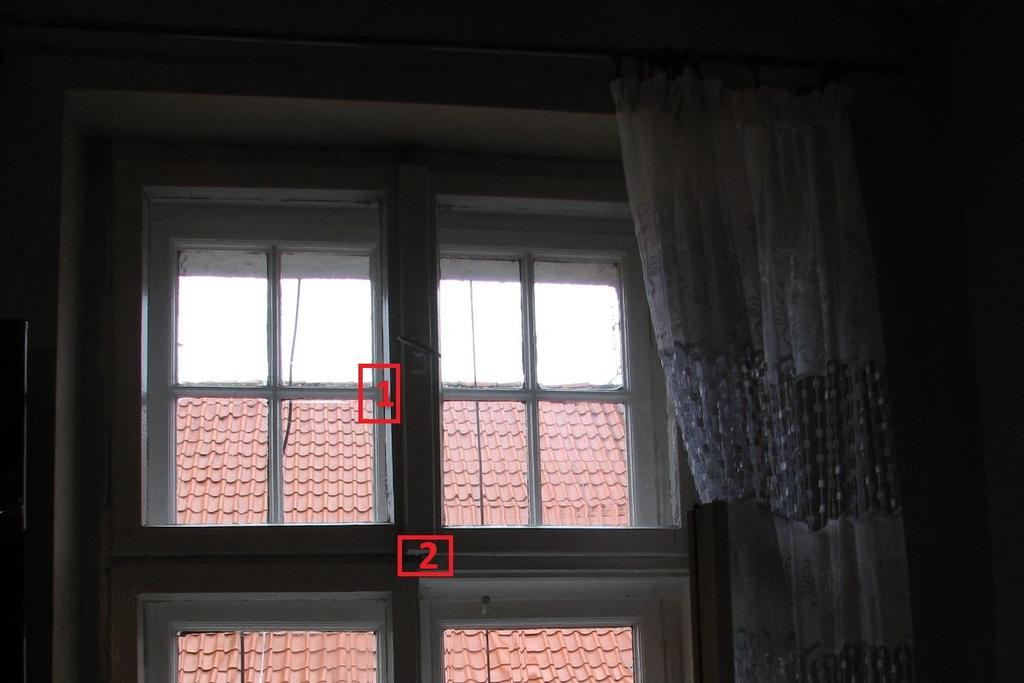

9 5. METODYKA BADAŃ Wykonano dokumentację fotograficzną, następnie na elementach drewnianych okien wykonano odkrywki sondażowe aż do warstwy pierwotnej. Pobrano próbki do wykonania naszlifu. Odkrywki oraz miejsca pobrania próbek ponumerowano oraz udokumentowano na zdjęciach. Wyniki analiz przedstawiono w formie opisowej i fotograficznej. Określenie pierwotnej kolorystyki zostało przedstawione w tabeli. 6. WYNIKI BADAŃ okno prawe lokalizacje odkrywek: 1-zewnętrzne, 2-wewnętrzne 9

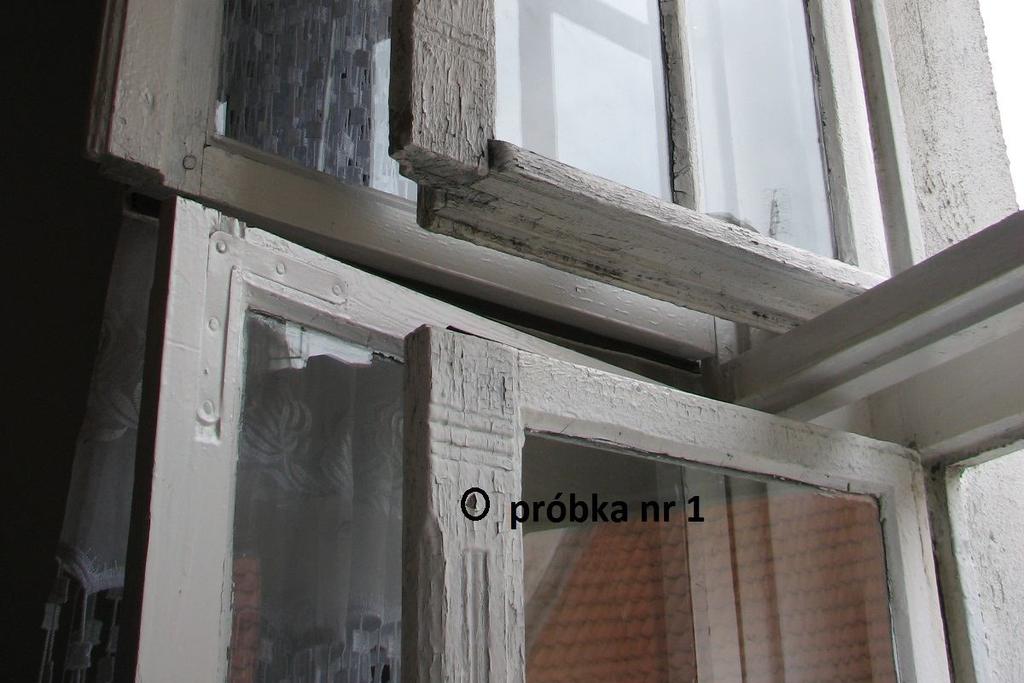

10 ramiak prawego skrzydła nadświetla, lokalizacja odkrywki nr 1. prawe skrzydło okienne, miejsce pobrania próbki nr 1 10

11 okno prawe, krawędź ramiaka nadświetla wewnętrznego, odkrywka nr 2, widoczna warstwa pierwota, szarozielona(1), warstwy wtórne: kremowa(2), jasna szara(3), biała(4) 11

Próbka pokazuje warstwę pierwotną: ciemnozieloną (1)

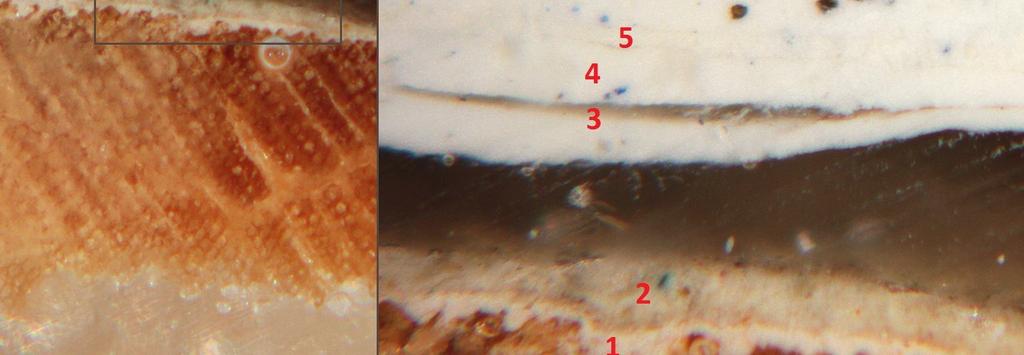

12 naszlify próbek Próbka nr 1. Warstwy malarskie elementów zewnętrznych są luźno związane z podłożem, dlatego na przekroju widoczne są tylko pojedyncze drzazgi ( D). Próbka pokazuje warstwę pierwotną: ciemnozieloną (1) oraz wtórne warstwy: białą (2,3,4,5,6,7). Numeracja wg Tab. 1. Tab.1. Stratygrafia warstw, ramiak nadświetla, próbka nr 2 Nr warst wy faza chronol ogiczna oznaczenie graficzne warstwy charakterystyka warstwy kolor oznaczenie koloru NCS 0 drewno 1 I pierwotna ciemny zielony NCS S5020-G10Y-G30Y 2 II 3 III warstwa 4 IV 5 IV 6 IV 7 IV 12

Stratygrafia warstw, ramiak nadświetla wewnetrznego, próbka nr 2, (z odkrywki nr 2) Nr warst wy faza chronol ogiczna oznaczenie graficzne

13 Próbka nr 2. próbka rozwarstwiła się podczas opracowania, widoczna przestrzeń wypełniona żywicą miedzy warstwą 2 a 3. Próbka pokazuje warstwę pierwotną: szarą (1) oraz wtórne warstwy: szarą (2), białą (3, 4, 5, 6, 7, 8). Numeracja wg Tab. 2. Tab. 1. Stratygrafia warstw, ramiak nadświetla wewnetrznego, próbka nr 2, (z odkrywki nr 2) Nr warst wy faza chronol ogiczna oznaczenie graficzne warstwy charakterystyka warstwy kolor oznaczenie koloru NCS 0 drewno 1 2 I pierwotna szaro- zielony NCS S2005-Y20R, (S3005- Y20R) 3 II warstwa 4 III 5 IV 6 V 7 VI 13

14 7. PODSUMOWANIE BADAŃ Na podstawie przeprowadzonych badań stratygraficznych stwierdzono, że pierwotne warstwy malarski, zachowane fragmentaryczne, znajdują się pod wieloma warstwami wtórnych przemalowań. Pierwotna dualna kolorystyka prawdopodobnie rozkładała się następująco: powierzchnie zewnętrzne pokryte kolorem ciemnozielonym, zbliżonym odcieniem do NCS S5020-G10Y-G30Y), pozostałe powierzchnie wewnętrzne pokryte kolorem szarozielonym, zbliżonym odcieniem do NCS S2005-Y20R, (S3005-Y20R). TABELA PIERWOTNEJ KOLORYSTYKI STOLARKI OKIENNEJ miejsce kolor nr NCS skrzydła zewnętrzne, powierzchnia zewnętrzna skrzydła wewnętrzne, powierzchnia wewnętrzna skrzydeł zewnętrznych ciemny zielony szaro-zielony NCS S5020-G10Y- G30Y) NCS S2005-Y20R, (S3005-Y20R) 14
