I N W E N T A R Y Z A C J A

Transkrypt

1 D E M I U R G s p ó ł k a z o g r a n i c z o n ą o d p o w i e d z i a l n o ś c i ą S p. k. Z s i e d z i b ą w P o z n a n i u p r z y u l. L u b e c k i e g o 2, P o z n a ń w w w. d e m i u r g. c o m. p l ; b i u r d e m i u r g. c o m. p l ; t e l. / f a x ; S Ą D R E J O N O W Y P O Z N A Ń - N O W E M I A S T O I W I L D A W P O Z N A N I U, V I I I W Y D Z I A Ł G O S P O D A R C Z Y K R A J O W E G O R E J E S T R U S Ą D O W E G O K R S , N I P , R E G O N , I N G O d d z i a ł w P o z n a n i u I N W E N T A R Y Z A C J A INWESTYCJA RENOWACJA OGRODZEŃ W PARRKU THOMASA WILSONA OD STRONY ULIC GŁOGOWSKIEJ, BERWIŃSKIEGO I ADRES INWESTYCJI INWESTOR UL. MATEJKI POZNAŃ UL. MATEJKI POZNAŃ AUTORZY IMIĘ I NAZWISKO NR UPR. PODPIS ARCHITEKTURA PROJEKTOWAŁ mgr inż. arch. Krzysztof Kaczmarek WP-OIA/OKK/UpB/27/2005 w specjalności architektonicznej nr izby WP D AT A C ZERWI EC 2016 E GZEMPLARZ / NR KONTRAK TU

2 R E N O W A C J A O G R O D Z E Ń W P A R K U T H O M A S A W I L S O N A O D S T R O N Y U L I C G Ł O G O W S K I E J, B E R W I Ń S K I E G O I M A T E J K I W P O Z N A N I U SPIS ZAWARTOŚCI Lp. Tytuł działu CZĘŚĆ A. CZĘŚĆ B DOKUMENTY FORMALNO - PRAWNE INWENTARYZACJA CZĘŚĆ OPISOWA CZĘŚĆ RYSUNKOWA DOKUMENTACJA FOTOGRAFICZNA D EMIURG ul. L ubeckiego 2, Poznań tel./fax ;

3 RENOWACJA OGRODZEŃ W PARKU THOMASA WILSONA OD STRONY ULIC GŁOGOWSKIEJ, BERWIŃSKIEGO I CZĘŚĆ A. DOKUMENTY FORMALNO PRAWNE D EMIURG ul. L ubeckiego 2, Poznań tel./fax ;

4 RENOWACJA OGRODZEŃ W PARKU THOMASA WILSONA OD STRONY ULIC GŁOGOWSKIEJ, BERWIŃSKIEGO I D EMIURG ul. L ubeckiego 2, Poznań tel./fax ;

7 CZĘŚĆ B. INWENTARYZACJA

8 CZĘŚĆ OPISOWA SPIS TREŚCI 1. Dane ewidencyjne 2. Podstawa opracowania 3. Przedmiot opracowania 4. Dane ogólne 4.1 Opis założenia 4.2. ogrodzenie od ulicy Głogowskiej 4.3. ogrodzenie od ulicy Matejki 4.4. ogrodzenie od ulicy Berwińskiego 4.5. Inne prace

9 1. Dane ewidencyjne Inwestor: Palmiarnia Poznańska Ul. Matejki 18, Poznań Obiekt: Ogrodzenie podlega ochronie konserwatorskiej i wpisany jest do rejestru zabytków miasta Poznania pod nr rej. A-232 z dnia oraz decyzja nr 147/Wlk/A z dnia r. 2. Podstawa opracowania Podstawa opracowania obejmuje: umowa na prace projektowe; wizja lokalna; Dokumentacja fotograficzna; 3. Przedmiot opracowania Przedmiotem opracowania jest inwentaryzacja zabytkowego ogrodzenia przy Parku im. Thomasa Wilsona od strony ulic: Matejki, Berwińskiego i Głogowskiej. 4. Dane ogólne 4.1. Opis obiektu Pierwotne ogrodzenie parku powstało jeszcze w czasie zaborów i według W. Czarneckiego stanowić je miała druciana siatka, a wejście główne (skrzyżowanie Głogowskiej i Berwińskiego)zamykała dwuskrzydłowa brama na żelaznej ramie. W związku z przygotowaniami do PeWuKi na podstawie projektu W. Czarneckiego i pod nadzorem S. Kirkina wykonane zostały nowe ogrodzenia (z charakterystycznymi lastrykowymi tralkami i lastrykową okładziną) wraz z bramą wejściową zdobioną rzeźbami wspomnianego wyżej E. Haupta i schodami. Ogrodzenia te (wzdłuż ul. Głogowskiej i Berwińskiego) wraz z bramami wejściowymi zrekonstruowano w roku 1993 podczas prac związanych z rewitalizacją parku w oparciu o wzory z 1926 i 1928 roku. Wzdłuż ul. Matejki w chwili obecnej park ogrodzony jest przęsłowym płotem metalowym (wykonanym z kształtowników i kutych elementów stalowych) osadzonym na betonowym cokole. Ogrodzenia zrekonstruowane składają się z odcinków zdobionych ciągiem dwunastu tralek, przedzielonych słupami. Górne płaszczyzny ogrodzenia i słupów zabezpieczone daszkami i nakrywami wykończonymi okładziną z lastryko Ogrodzenie od strony ulicy Głogowskiej Stan zachowania: 1. widoczne ślady działalności warunków środowiskowych (opady, wilgoć, pyły miejskie) na tynki ogrodzenia w postaci nalotów, ciemnych plam i destrukcji 2. ślady wtórnego tynku przy cokole przemalowanego na jaśniejszy kolor, miejscami odspojonego 3. elementy okładziny lastriko ze śladami skruszeń i ubytków 4. tralki ogrodzenia ze śladami ciemnych nalotów brudu i korozji okładziny 5. czapa muru z silnymi oznakami korozji materiału i nalotów brudu 4.3. Ogrodzenie od strony ulicy Matejki Stan zachowania:

10 1. Przęsła stalowe z wyraźnymi śladami korozji i złuszczeń farby, rdzawy nalot widoczny w miejscach spawów i styków szczególnie narażonych na niszczenie; część elementów ze zniszczoną geometrią prętów oraz brakami w detalu 2. Ubytki w tynkach oraz zielony nalot świadczący o obecności mikroorganizmów 3. Słupy noszące ślady ogólnego zniszczenia i działania czynników 4.4. Ogrodzenie od strony ulicy Berwińskiego Stan zachowania: 1. ubytki na zewnętrznej powłoce malarskiej oraz łuszczenie się farby; 2. powierzchnia z lastryko z ubytkami i wykruszeniami, tynki oraz powłoki z wyraźnymi śladami zawilgoceń i zniszczeń 4.5. Inne prace Pozostałe elementy metaloplastyczne takie jak latarnie i skrzydła bram (również od strony ulic Głogowskiej i Berwińskiego) noszę wyraźne ślady rdzy i korozji. Rzeźby znajdujące się przy bramie głównej, wejściowej do Parku (ul. Głogowska/Berwińskiego) noszą ślady działania czynników środowiskowych (opady, pyły miejskie), oraz ślady mikroflory - zazielenienia.

11 CZĘŚĆ RYSUNKOWA SPIS RYSUNKÓW I.01 BRAMA OD UL. MATEJKI 1:20 I.02 OGRODZENIE OD UL. MATEJKI PRZESŁO POWTARZALNE 1:20 I.03 WIDOK OD UL. MATEJKI OGRODZENIE BETONOWE 1:50 I.04 BRAMA NA SKRZYŻOWANIU ULIC BERWIŃSKIEGO I MATEJKI 1:20 I.05 OGRODZENIE OD STRONY ULICY BERWIŃSKIEGO 1:100 I.06 WEJŚCIE GŁÓWNE BRAMA OD UL. GŁOGOWSKIEJ 1: BRAMA OD UL. GŁOGOWSKIEJ 1:20 I.08 WIDOK OD STRONY ULICY GŁOGOWSKIEJ 1:100

12

13

14

15

16

17

18

19

20 DOKUMENTACJA FOTOGRAFICZNA

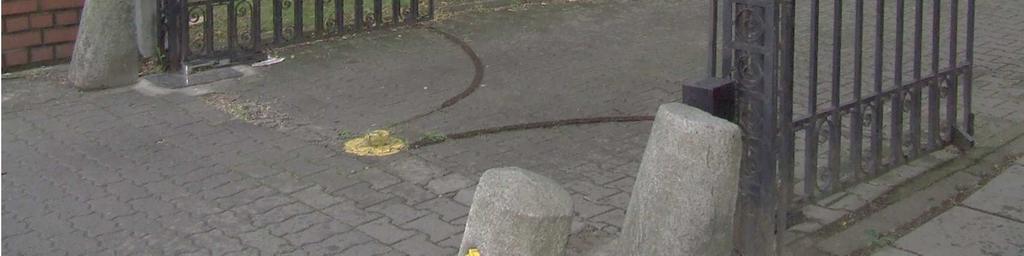

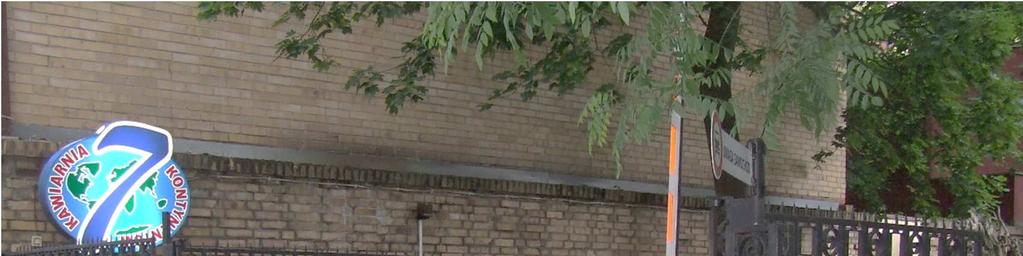

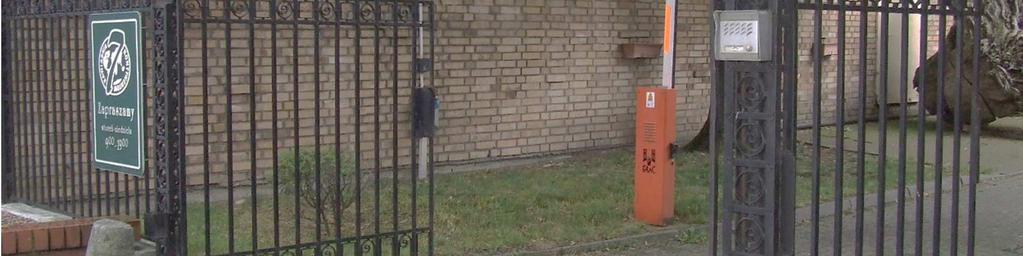

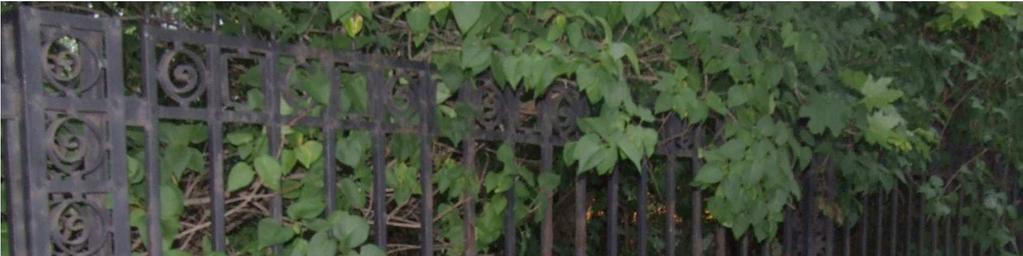

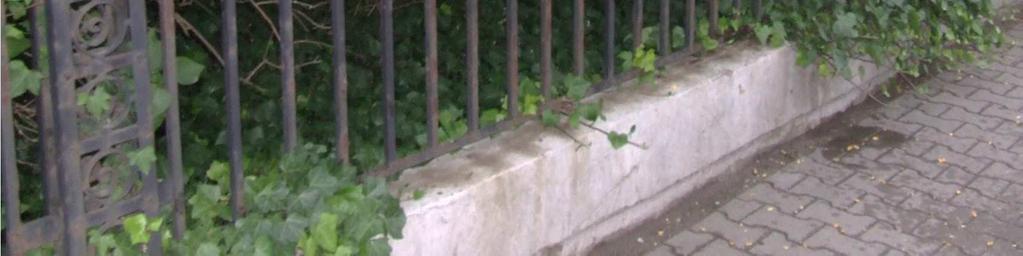

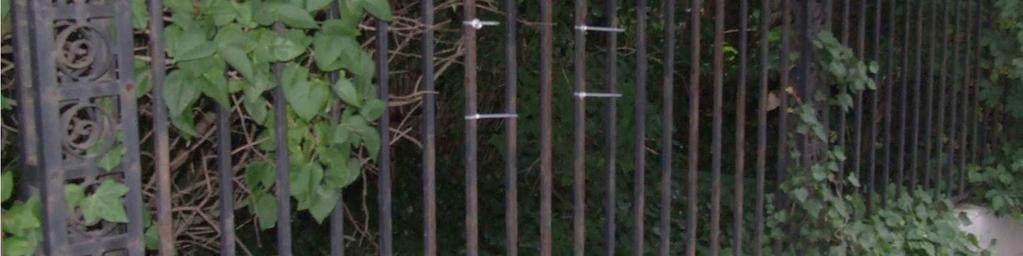

21 Fot. 1 - Brama wejście od ulicy Matejki Fot. 2 - Nieremontowane ogrodzenie od ulicy Matejki porośnięte roślinnością

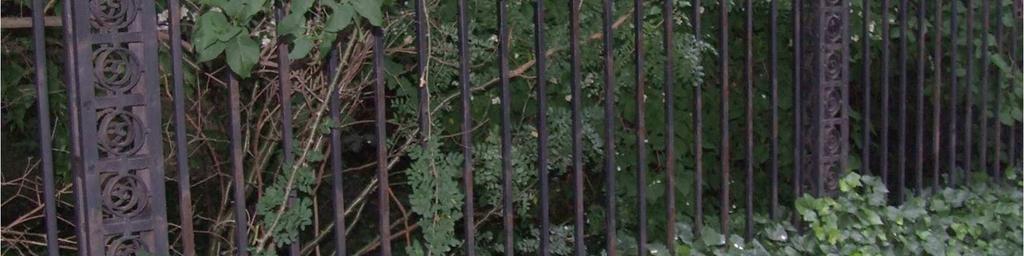

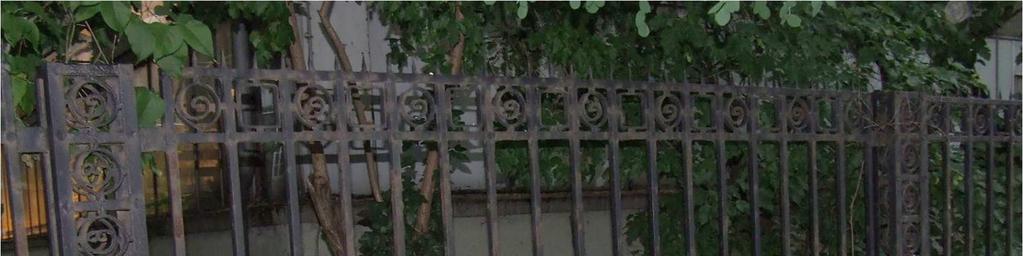

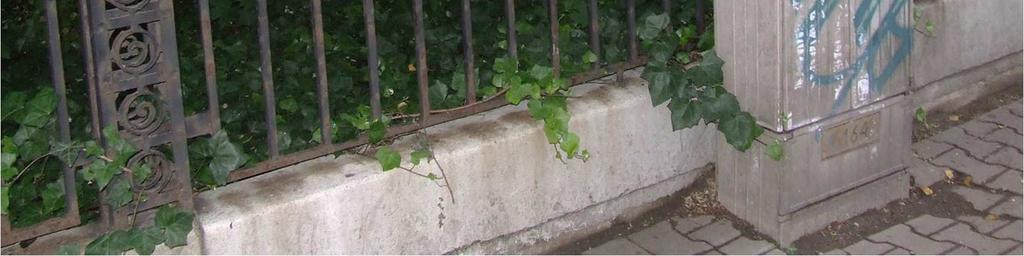

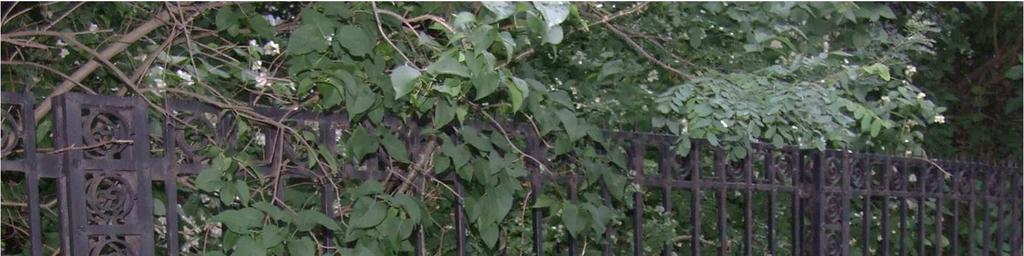

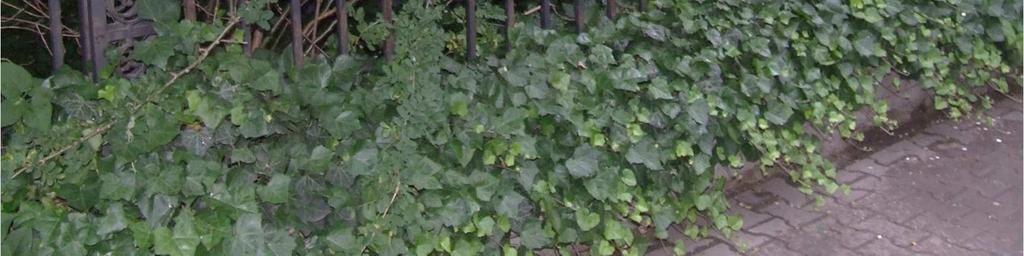

22 Fot. 3 - Nieremontowane ogrodzenie od ulicy Matejki porośnięte roślinnością Fot. 4 Nieremontowana część ogrodzenia od ulicy Matejki

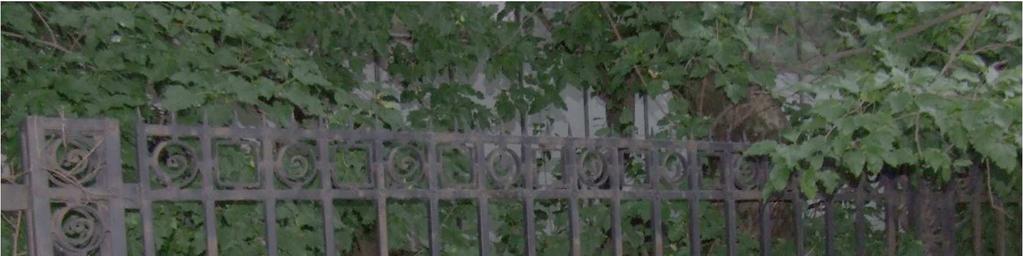

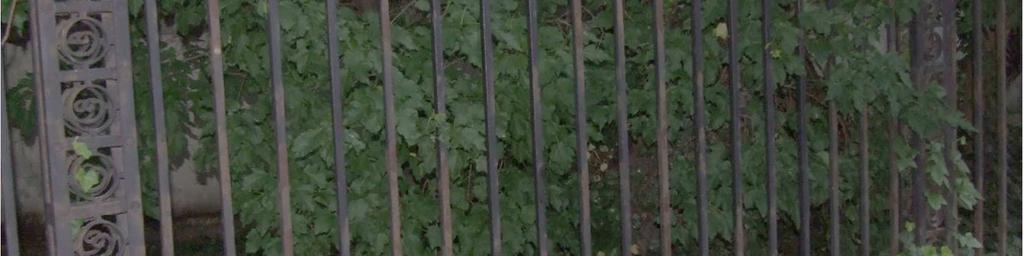

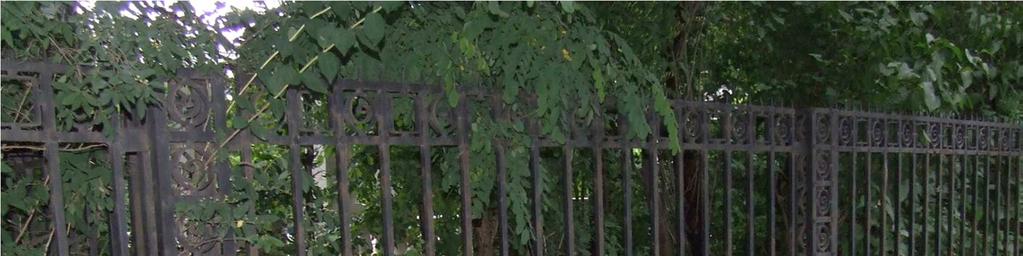

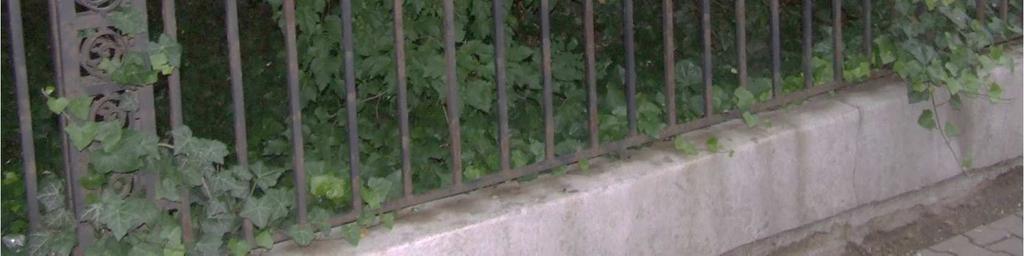

23 Fot. 5 Nieremontowana część ogrodzenia od ulicy Matejki Fot. 6 Nieremontowana część ogrodzenia od ulicy Matejki

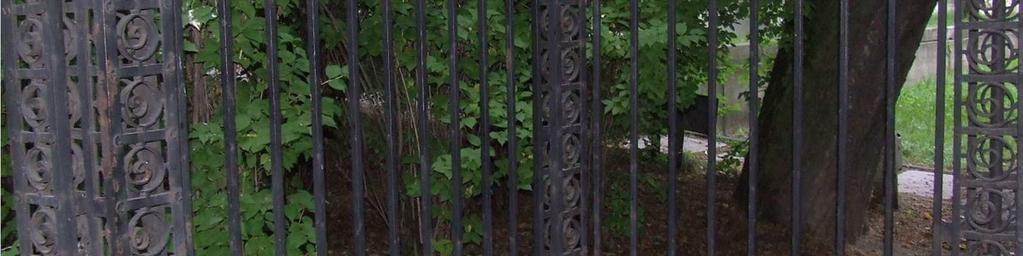

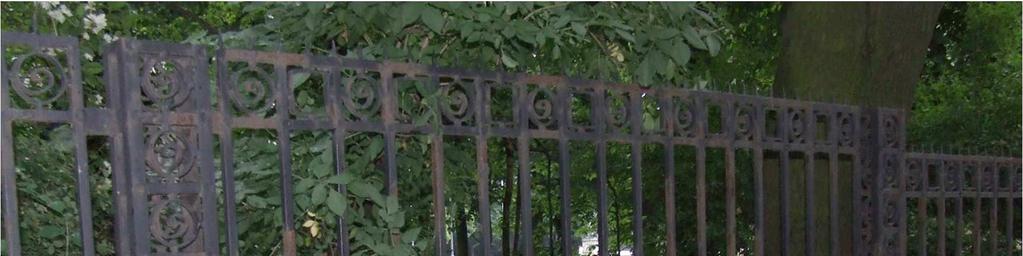

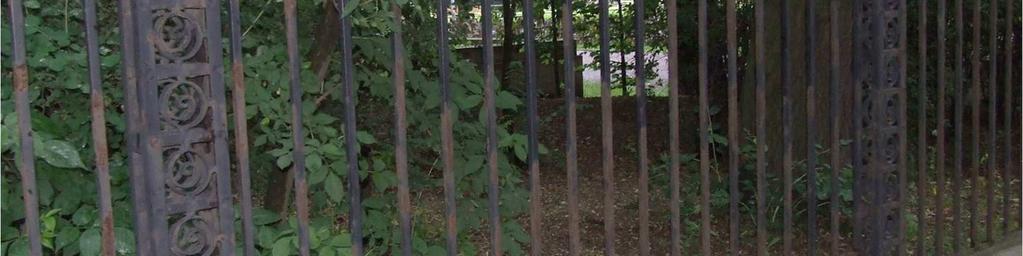

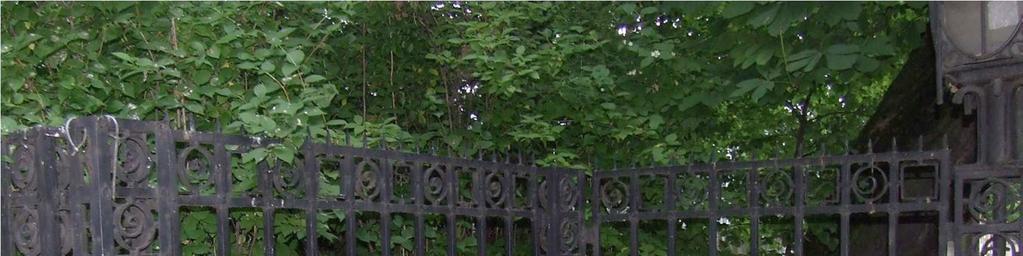

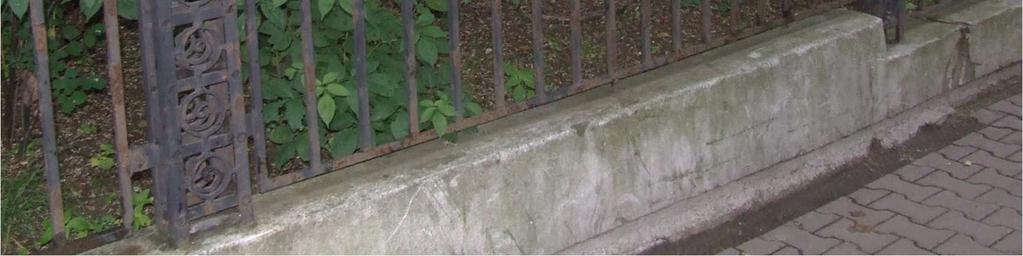

24 Fot. 7 Nieremontowana część ogrodzenia od ulicy Matejki (uskok) Fot. 8 Połączenie ogrodzenia od strony ulicy Matejki

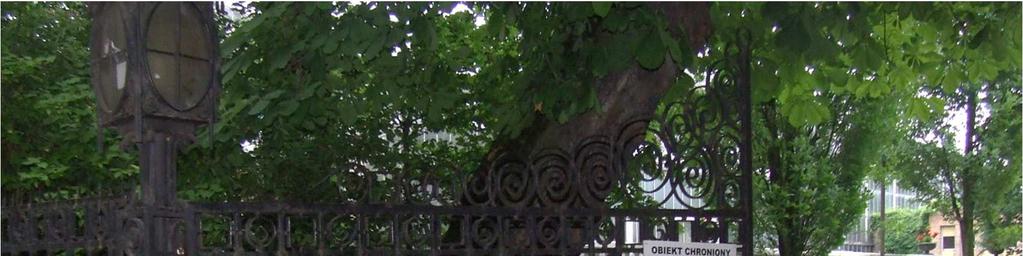

25 Fot. 9 Brama nr 2 wejście od strony ulicy Matejki Fot. 10 Brama nr 2 wejście od strony ulicy Matejki

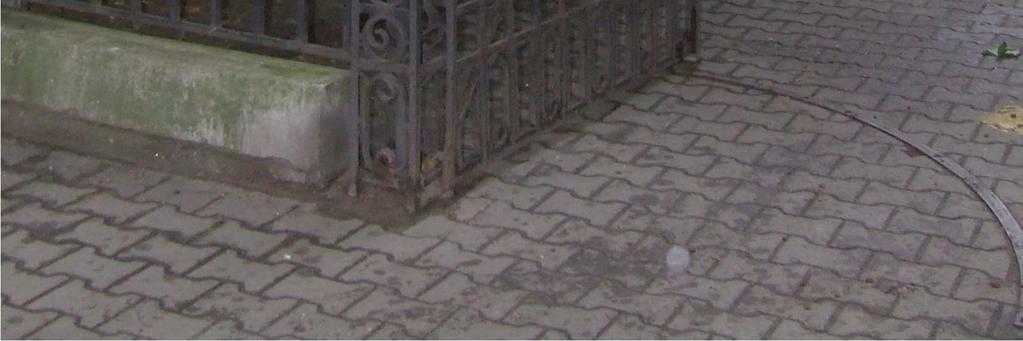

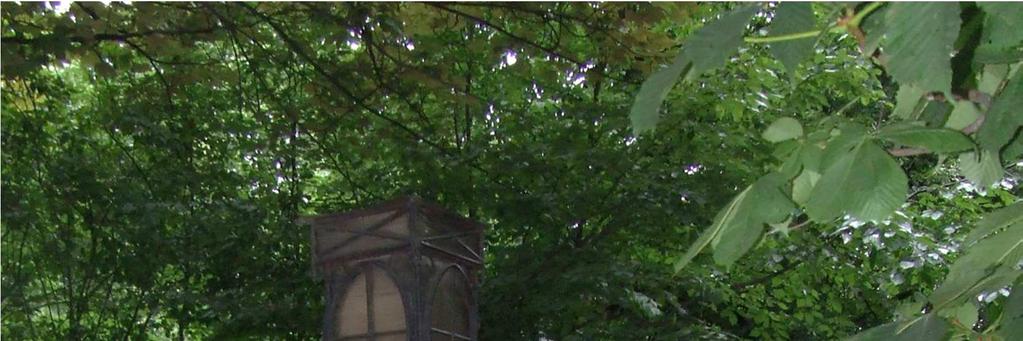

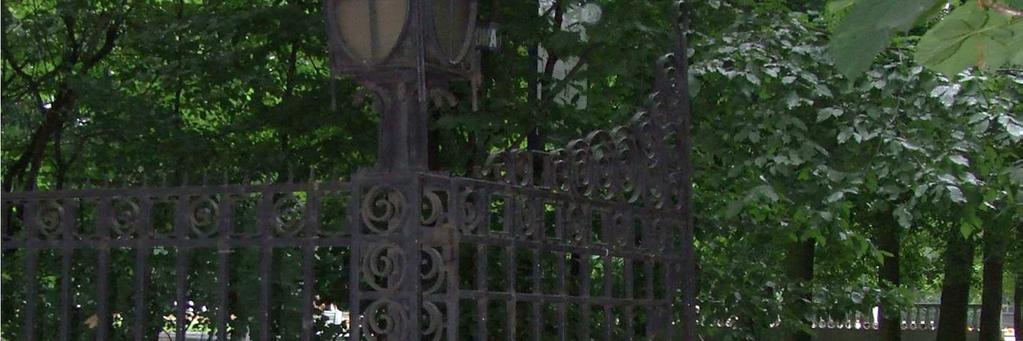

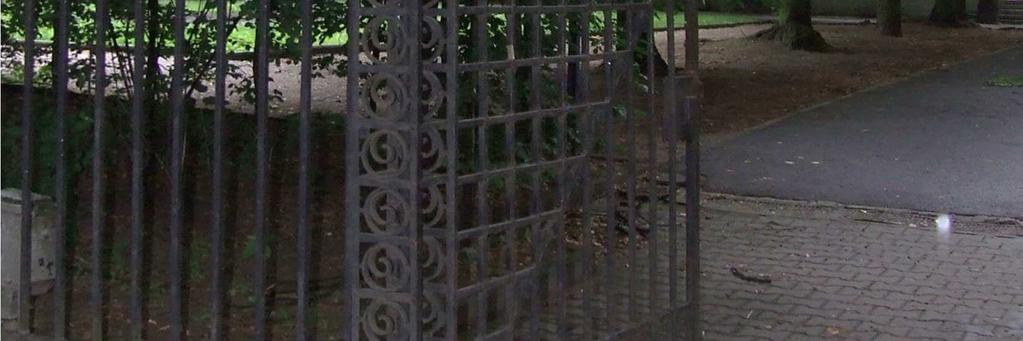

26 Fot. 11 Brama nr 3 wejście od strony ulicy Matejki

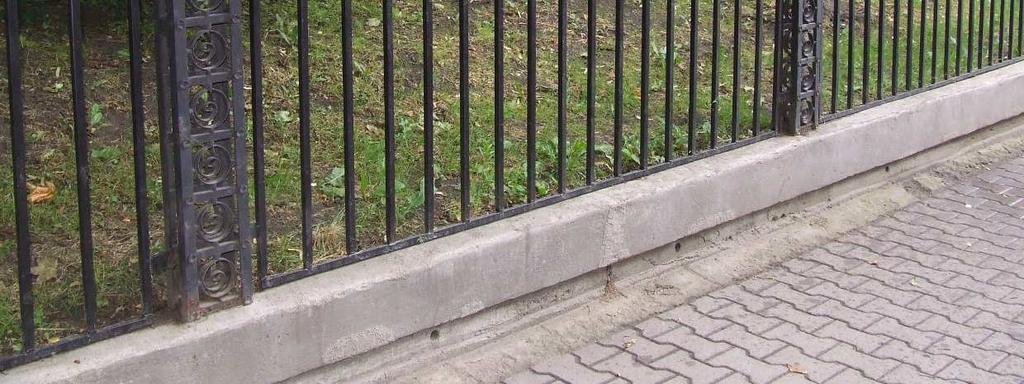

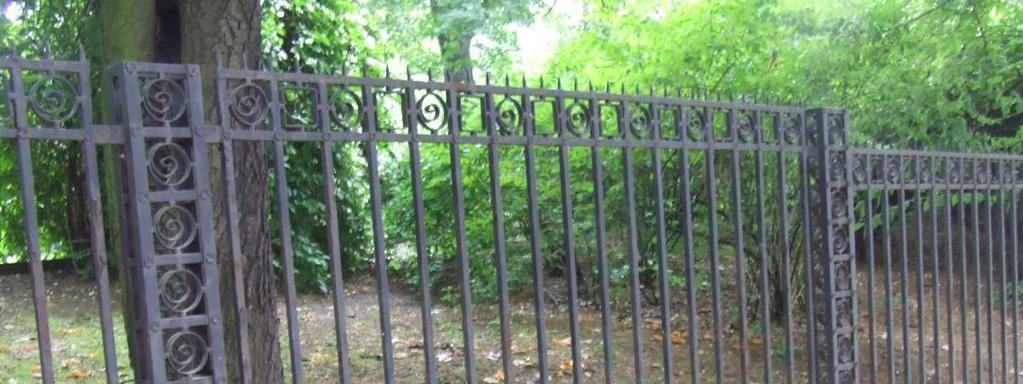

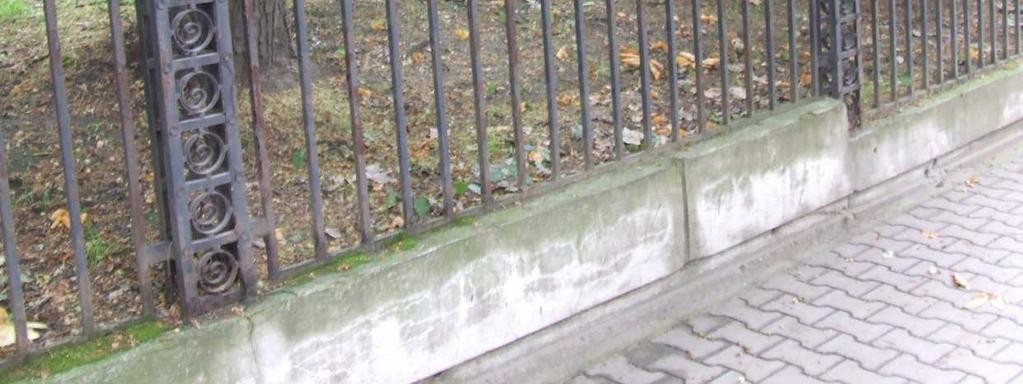

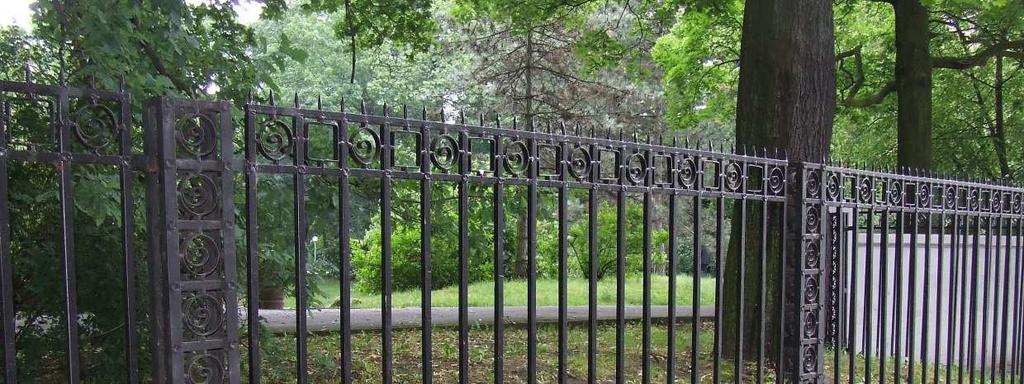

27 Fot. 12 Ogrodzenie poddane nieprawidłowej renowacji od strony ulicy Matejki Fot. 13 Ogrodzenie poddane nieprawidłowej renowacji od strony ulicy Matejki

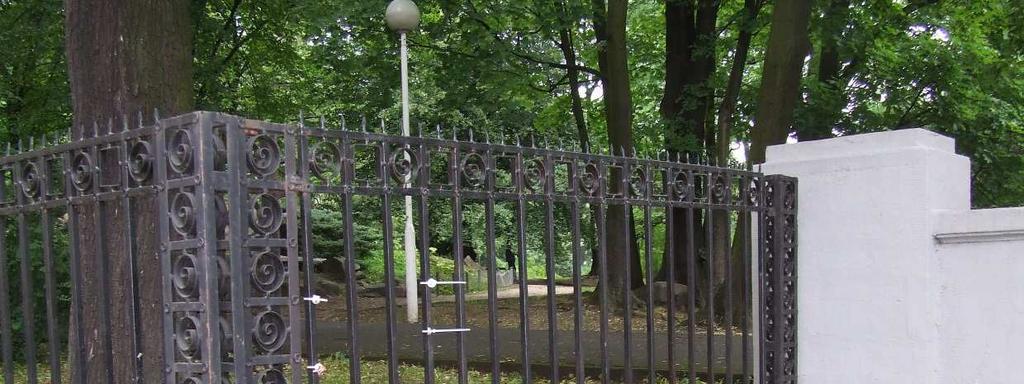

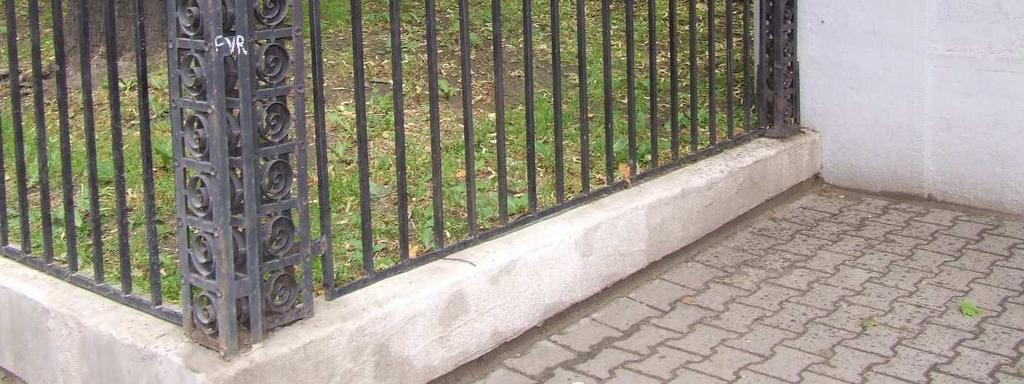

28 Fot. 14 Połączenie ogrodzeń od strony ulicy Matejki poddane nieprawidłowej renowacji Fot. 15 Wejście numer 4 na skrzyżowaniu ulicy Matejki i Berwińskiego poddane nieprawidłowej renowacji

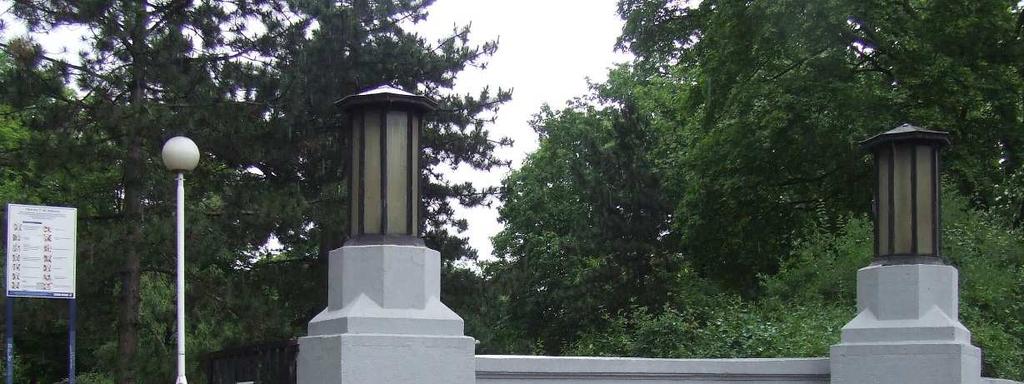

29 Fot. 16 Wejście numer 4 na skrzyżowaniu ulicy Matejki i Berwińskiego poddane nieprawidłowej renowacji Fot. 17 Ogrodzenie od strony ulicy Berwińskiego poddane nieprawidłowej renowacji

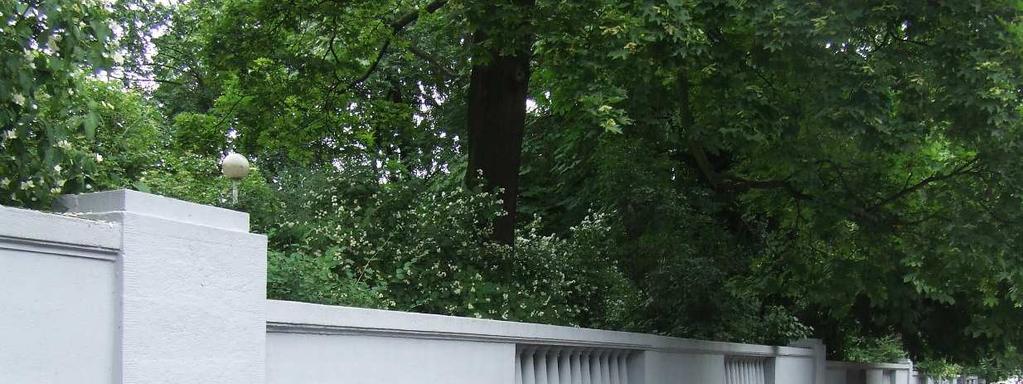

30 Fot. 18 Ogrodzenie od strony ulicy Berwińskiego poddane nieprawidłowej renowacji Fot. 19 Połączenie ogrodzenia z częścią ZDM`u od strony ulicy Berwińskiego poddane nieprawidłowej renowacji

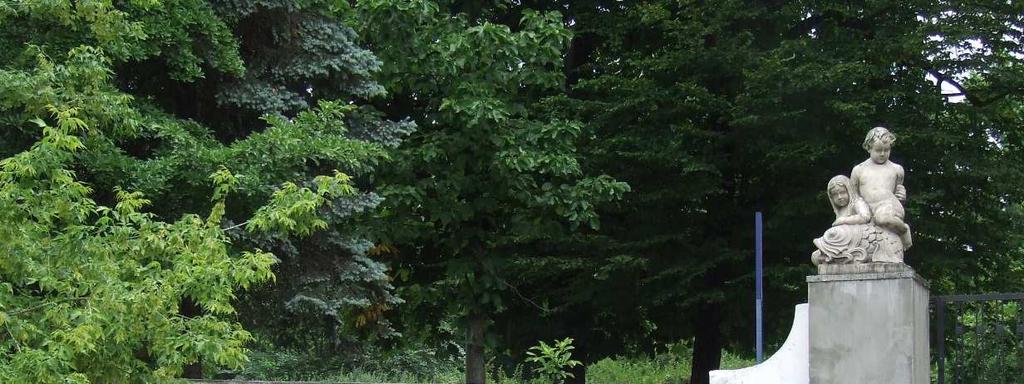

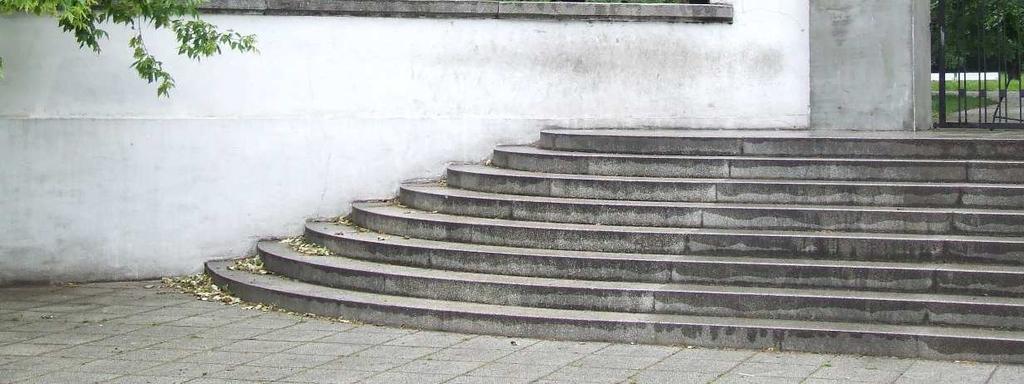

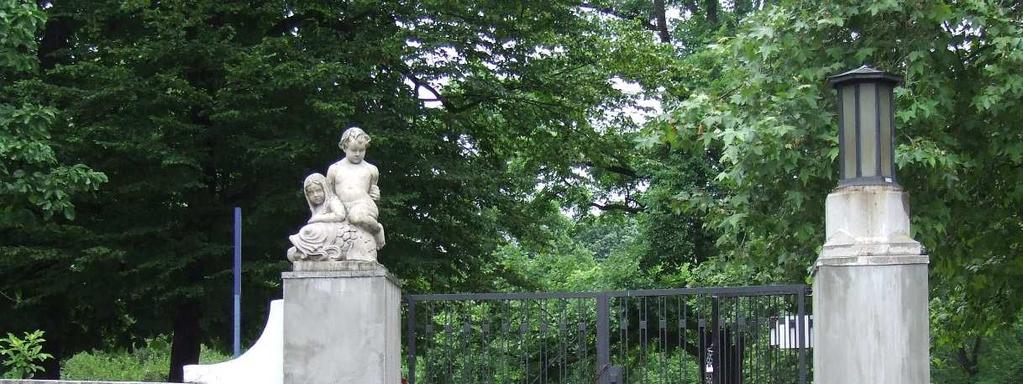

31 Fot. 20 Weście do parku na skrzyżowaniu ulic Berwińskiego i Głogowskiej Fot. 21 Weście do parku na skrzyżowaniu ulic Berwińskiego i Głogowskiej

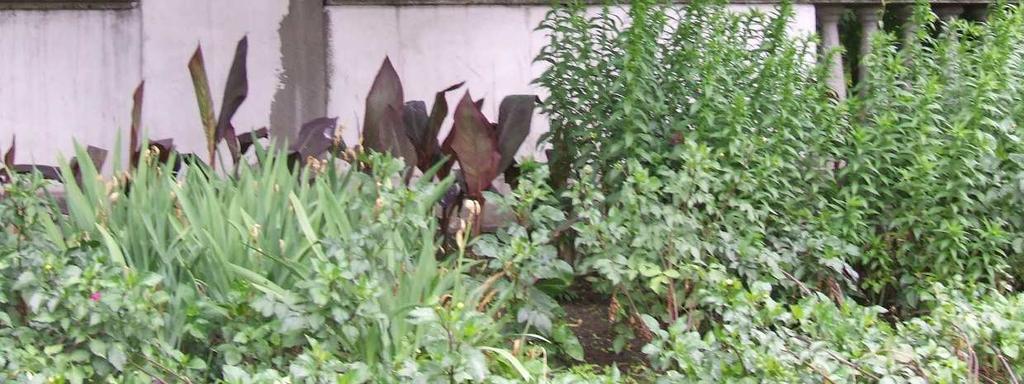

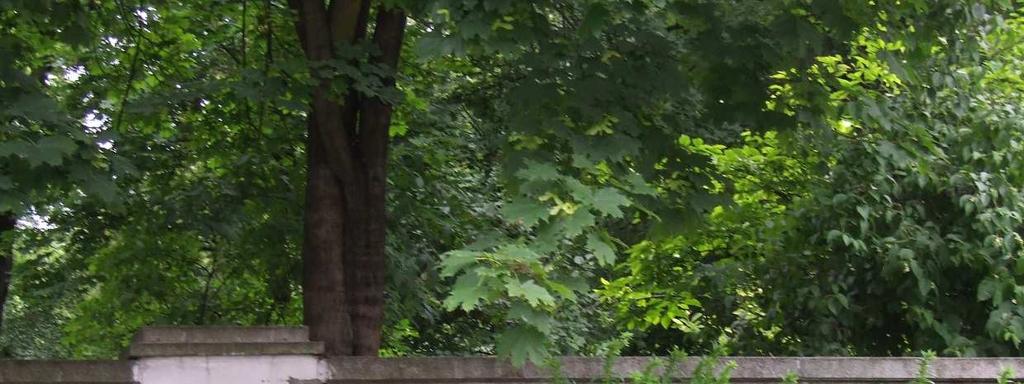

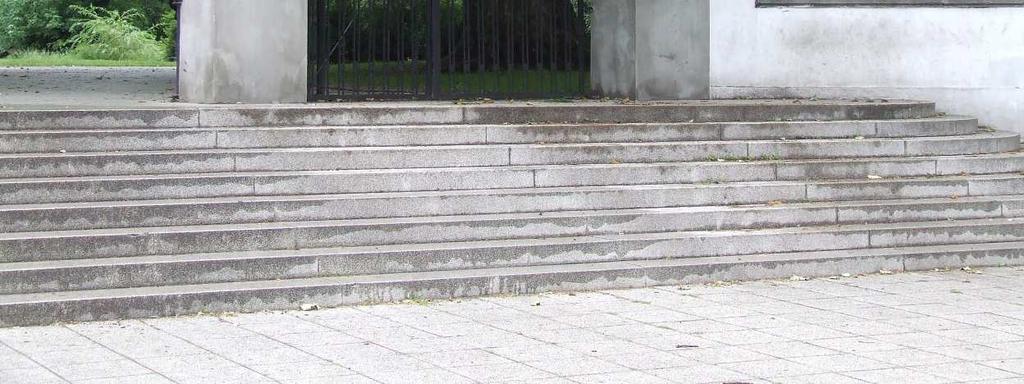

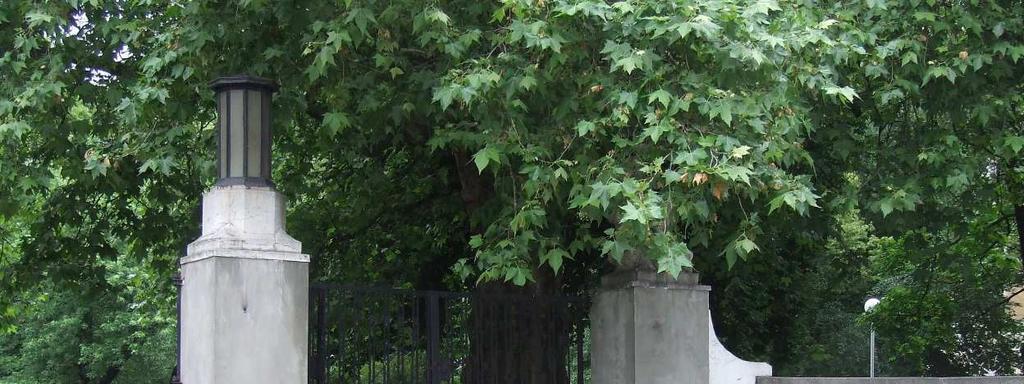

32 Fot. 22 Weście do parku na skrzyżowaniu ulic Berwińskiego i Głogowskiej Fot. 23 Niepoprawne prace remontowe od strony ulicy Głogowskiej poddane nieprawidłowej renowacji

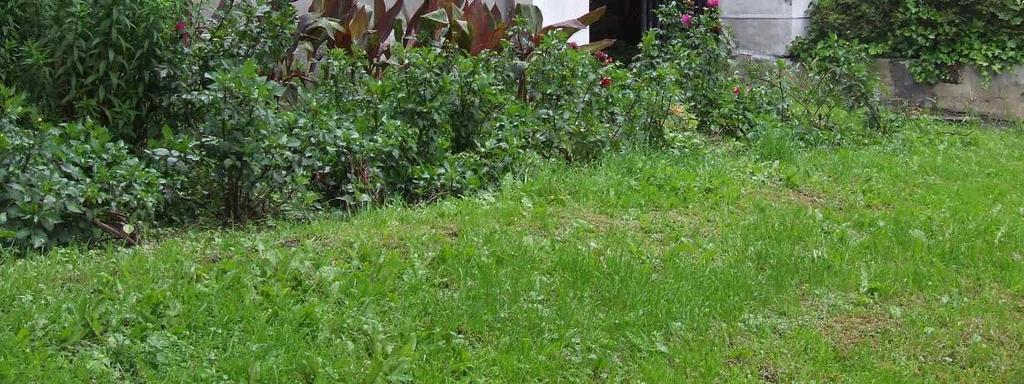

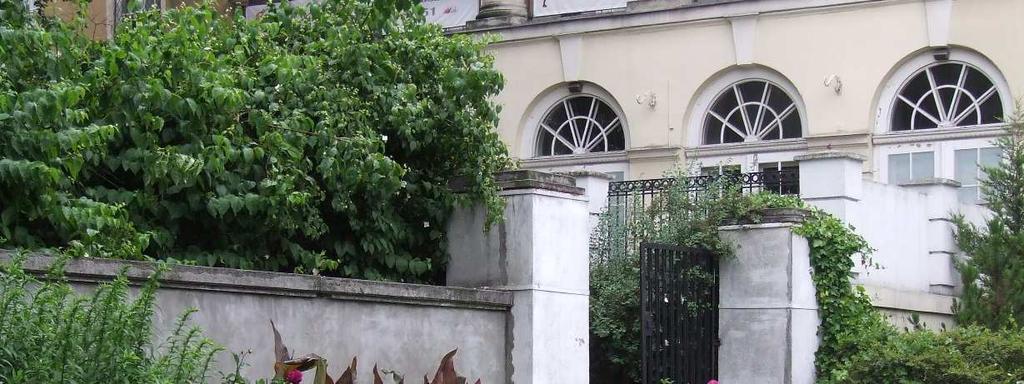

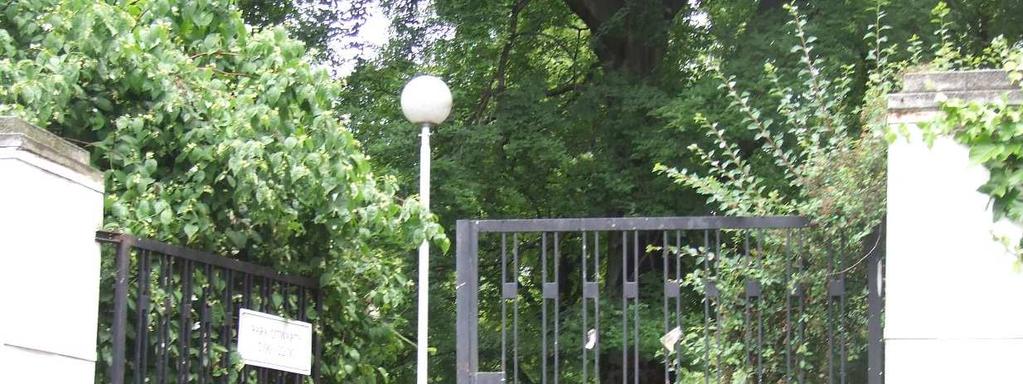

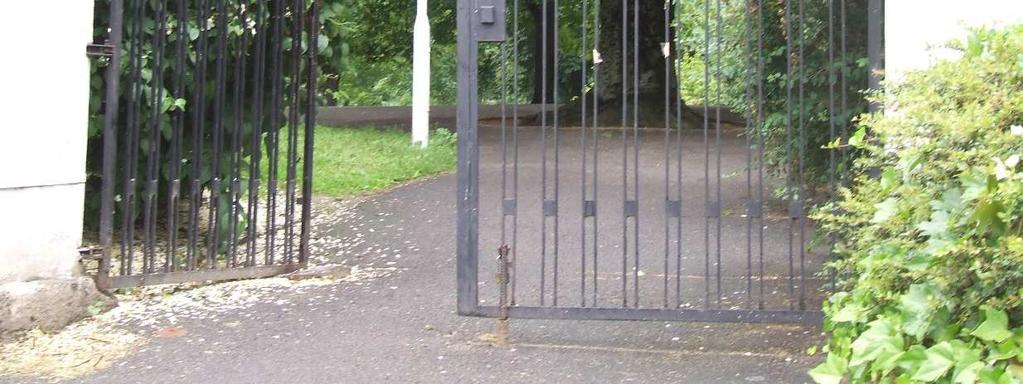

33 Fot. 24 Ogrodzenie i wejście od strony ulicy Głogowskiej poddane nieprawidłowej renowacji Fot. 25 Wejście od strony ulicy Glogowskiej poddane nieprawidłowej renowacji
