1 PROJEKT BUDOWLANY REMONT ELEWACJI 1. Inwestor: GMINA UDANIN 2. Lokalizacja: Udanin 86b 3. Obiekt: Budynek biurowo-usługowy 4. Stadium: Projekt budowlany 5. Branża: budowlana Nazwa Opracowania Projektant Nr uprawnień Specjalność Projekt budowlany Andrzej Marcinek 271/89/UW Konstrukcyjno- Budowlana Data opracowania marzec 2013 Podpis

2 SPIS ZAWARTOŚCI Strona tytułowa Spis zawartości Oświadczenie projektanta Uprawnienia i zaświadczenie o przynależności do DOIIB Opis techniczny str.1 str.2 str.3 str.4-6 str.7 1. Dane ogólne 2. Opis stanu istniejącego 3. Zakres i technologia remontu Informacja na temat planu BIOZ Dokumentacja fotograficzna str.8-9 str Część rysunkowa Rys.1 Elewacje N W Rys.2 Elewacje S E Rys.3 Stolarka okienna str.12 str.13 str.14

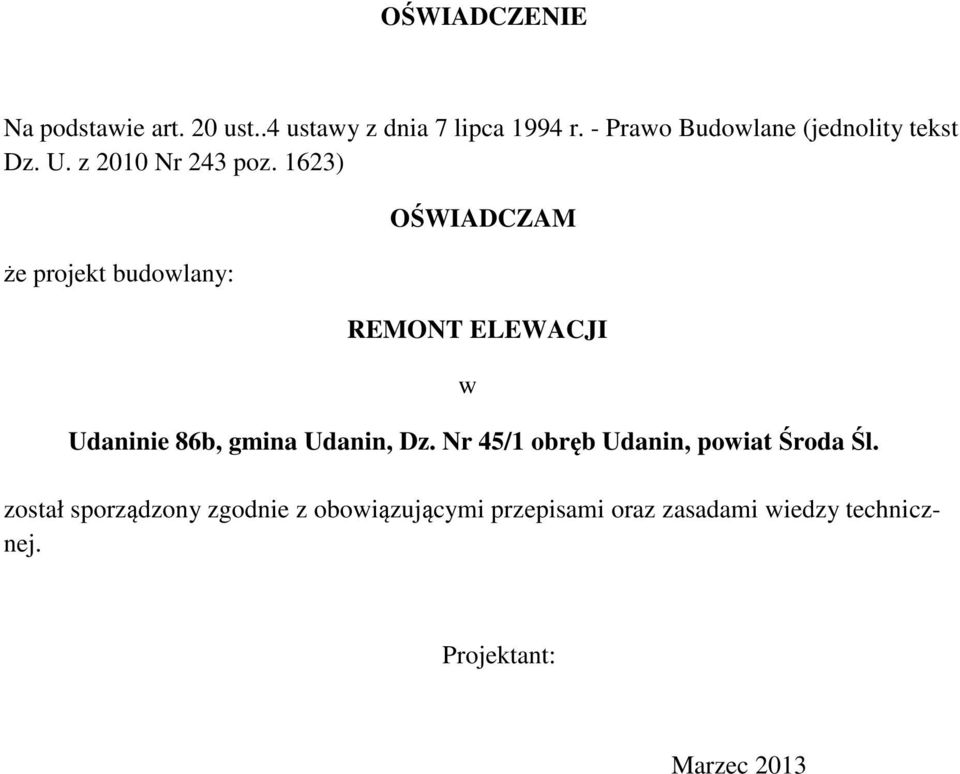

3 OŚWIADCZENIE Na podstawie art. 20 ust..4 ustawy z dnia 7 lipca 1994 r. - Prawo Budowlane (jednolity tekst Dz. U. z 2010 Nr 243 poz. 1623) że projekt budowlany: OŚWIADCZAM REMONT ELEWACJI w Udaninie 86b, gmina Udanin, Dz. Nr 45/1 obręb Udanin, powiat Środa Śl. został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: Marzec 2013

1623) że projekt budowlany: OŚWIADCZAM REMONT ELEWACJI w Udaninie 86b, gmina Udanin, Dz.

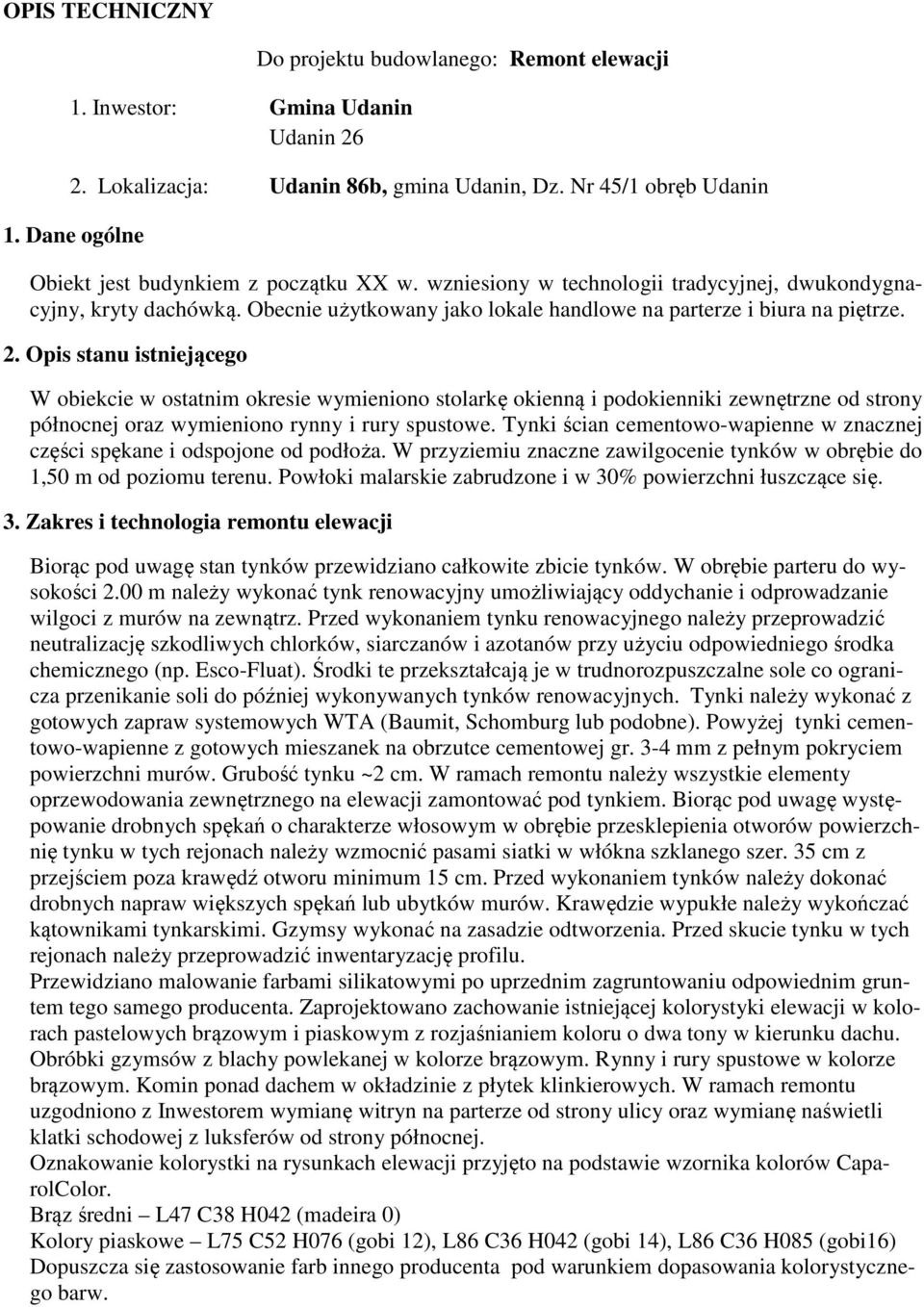

4 OPIS TECHNICZNY 1. Inwestor: Gmina Udanin Udanin 26 Do projektu budowlanego: Remont elewacji 2. Lokalizacja: Udanin 86b, gmina Udanin, Dz. Nr 45/1 obręb Udanin 1. Dane ogólne Obiekt jest budynkiem z początku XX w. wzniesiony w technologii tradycyjnej, dwukondygnacyjny, kryty dachówką. Obecnie użytkowany jako lokale handlowe na parterze i biura na piętrze. 2. Opis stanu istniejącego W obiekcie w ostatnim okresie wymieniono stolarkę okienną i podokienniki zewnętrzne od strony północnej oraz wymieniono rynny i rury spustowe. Tynki ścian cementowo-wapienne w znacznej części spękane i odspojone od podłoża. W przyziemiu znaczne zawilgocenie tynków w obrębie do 1,50 m od poziomu terenu. Powłoki malarskie zabrudzone i w 30% powierzchni łuszczące się. 3. Zakres i technologia remontu elewacji Biorąc pod uwagę stan tynków przewidziano całkowite zbicie tynków. W obrębie parteru do wysokości 2.00 m należy wykonać tynk renowacyjny umożliwiający oddychanie i odprowadzanie wilgoci z murów na zewnątrz. Przed wykonaniem tynku renowacyjnego należy przeprowadzić neutralizację szkodliwych chlorków, siarczanów i azotanów przy użyciu odpowiedniego środka chemicznego (np. Esco-Fluat). Środki te przekształcają je w trudnorozpuszczalne sole co ogranicza przenikanie soli do później wykonywanych tynków renowacyjnych. Tynki należy wykonać z gotowych zapraw systemowych WTA (Baumit, Schomburg lub podobne). Powyżej tynki cementowo-wapienne z gotowych mieszanek na obrzutce cementowej gr. 3-4 mm z pełnym pokryciem powierzchni murów. Grubość tynku ~2 cm. W ramach remontu należy wszystkie elementy oprzewodowania zewnętrznego na elewacji zamontować pod tynkiem. Biorąc pod uwagę występowanie drobnych spękań o charakterze włosowym w obrębie przesklepienia otworów powierzchnię tynku w tych rejonach należy wzmocnić pasami siatki w włókna szklanego szer. 35 cm z przejściem poza krawędź otworu minimum 15 cm. Przed wykonaniem tynków należy dokonać drobnych napraw większych spękań lub ubytków murów. Krawędzie wypukłe należy wykończać kątownikami tynkarskimi. Gzymsy wykonać na zasadzie odtworzenia. Przed skucie tynku w tych rejonach należy przeprowadzić inwentaryzację profilu. Przewidziano malowanie farbami silikatowymi po uprzednim zagruntowaniu odpowiednim gruntem tego samego producenta. Zaprojektowano zachowanie istniejącej kolorystyki elewacji w kolorach pastelowych brązowym i piaskowym z rozjaśnianiem koloru o dwa tony w kierunku dachu. Obróbki gzymsów z blachy powlekanej w kolorze brązowym. Rynny i rury spustowe w kolorze brązowym. Komin ponad dachem w okładzinie z płytek klinkierowych. W ramach remontu uzgodniono z Inwestorem wymianę witryn na parterze od strony ulicy oraz wymianę naświetli klatki schodowej z luksferów od strony północnej. Oznakowanie kolorystki na rysunkach elewacji przyjęto na podstawie wzornika kolorów CaparolColor. Brąz średni L47 C38 H042 (madeira 0) Kolory piaskowe L75 C52 H076 (gobi 12), L86 C36 H042 (gobi 14), L86 C36 H085 (gobi16) Dopuszcza się zastosowanie farb innego producenta pod warunkiem dopasowania kolorystycznego barw.

Opis stanu istniejącego W obiekcie w ostatnim okresie wymieniono stolarkę okienną i podokienniki zewnętrzne od strony północnej oraz wymieniono rynny i rury spustowe.

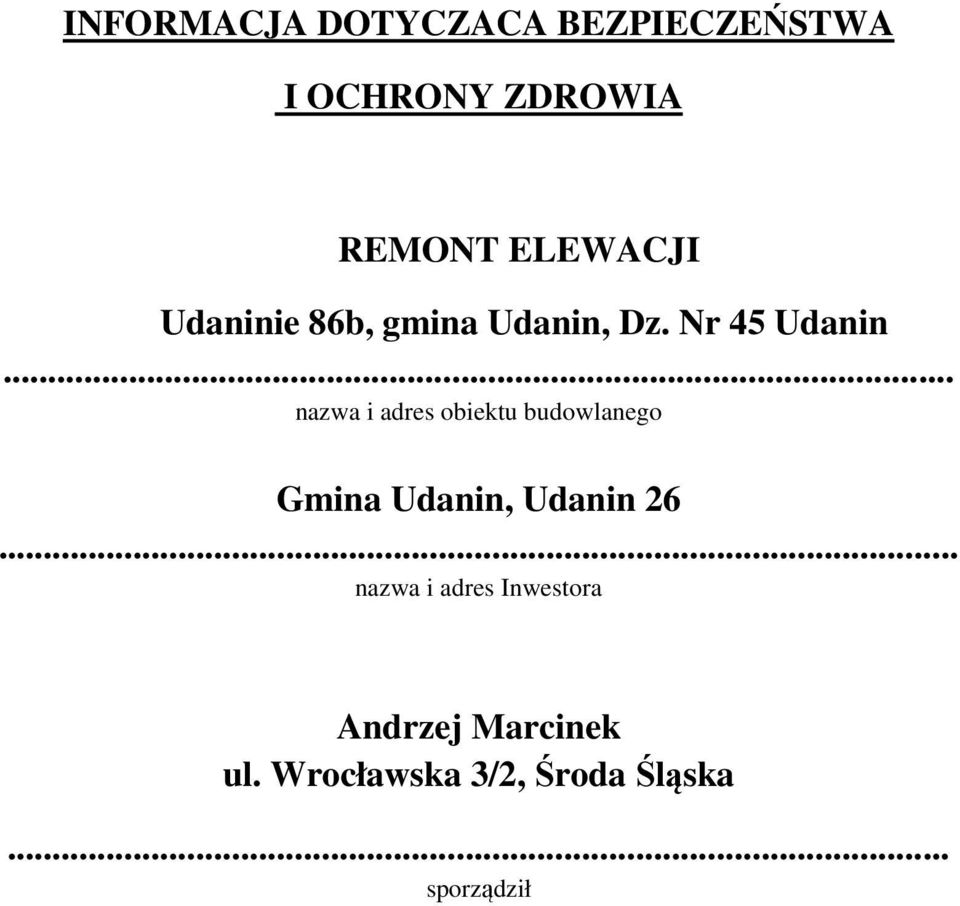

5 INFORMACJA DOTYCZACA BEZPIECZEŃSTWA I OCHRONY ZDROWIA REMONT ELEWACJI Udaninie 86b, gmina Udanin, Dz. Nr 45 Udanin... nazwa i adres obiektu budowlanego Gmina Udanin, Udanin nazwa i adres Inwestora Andrzej Marcinek ul. Wrocławska 3/2, Środa Śląska... sporządził

.. nazwa i adres obiektu budowlanego Gmina Udanin, Udanin 26.

6 1. ZAKRES ROBÓT Remont elewacji 2. PRZEWIDYWANE ZAGROŻENIA Zagrożenie przechodniów przy wykonywaniu robót elewacyjnych. Praca na rusztowaniach. 3. WYDZIELENIE I ZABEZPIECZENIE MIEJSCA PROWADZENIA PRAC Przy wykonywaniu remontu czasowo odgrodzić chodnik miejsce remontu w odległości 1,50 m od rusztowań. Nad wejściami do budynku ustawić zadaszenia. 4. INSTRUKTAŻ BHP Instruktaż stanowiskowy do poszczególnych rodzajów prac pracowników firmy wykonującej prace przez ich właściciela lub inspektora BHP. 5. ELEMENTY ZAGOSPODAROWANIA DZIAŁKI LUB TERENU KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE Brak. 6. SPOSÓB PRZECHOWYWANIA I WYWOZU ELEMENTÓW NIEBEZPIECZNYCH Nie dotyczy. 7. SKŁADOWANIE I WYWÓZ MATERIAŁÓW Z ROZBIÓRKI Na koncesjonowane składowisko. 8. SKŁADOWANIE I DOSTAWA MATERIAŁÓW BUDOWLANYCH Składowanie przy obiekcie od strony zachodniej lub północnej. 9. SPOSÓB PRZECHOWYWANIA DOKUMENTACJI BUDOWY Dziennik Budowy na terenie budowy.

4. INSTRUKTAŻ BHP Instruktaż stanowiskowy do poszczególnych rodzajów prac pracowników firmy wykonującej prace przez ich właściciela lub inspektora BHP. 5.
