1 PROJEKT BUDOWLANY Z ELEMENTAMI WYKONAWCZYMI REMONT PRZYDROŻNEJ KAPLICZKI Obiekt, adres: KAPLICZKA PRZYDROŻNA (NR 6) Bożków dz. nr 601/3 AM2 Kategoria obiektu X Inwestor: Gmina Nowa Ruda, Nowa Ruda, ul. Niepodległości 1 Autorzy projektu: Branża Imię i Nazwisko, Uprawnienia Podpis Projektant Projektant inż. Edward Knapczyk upr. nr UAN VI-f/3/144/84 oraz ANF 2/92/83r. mgr inż. Agata Knapczyk upr. nr 80/DOŚ/15 Wałbrzych, 4 lipca 2016 r.

2 SPIS TREŚCI I. Dokumentacja formalno-prawna Oświadczenie i zaświadczenia projektanta Mapa ewidencji gruntów Wypis z rejestru gruntów II. Projekt budowlany/wykonawczy 1. Opis techniczny 2. Część graficzna 1/3 Plan sytuacyjny 1:500 2/3 Kapliczka nr 6 widok front i widok bok 1:20 3/3 Kapliczka nr 6 rzut 1:20 3. Dokumentacja fotograficzna

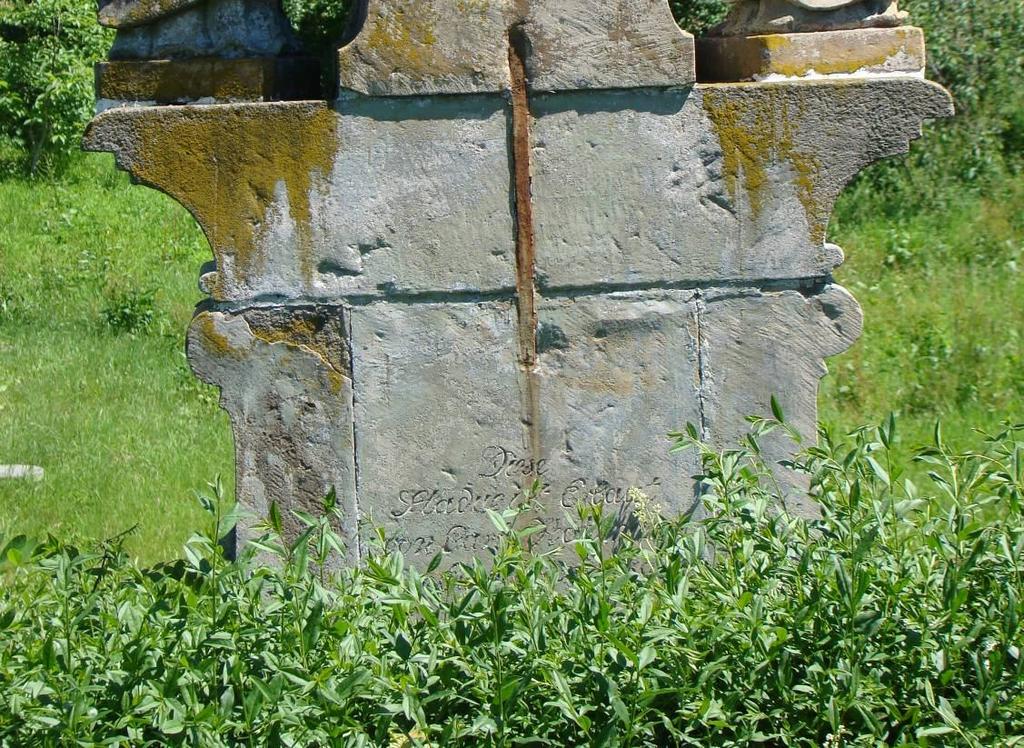

3 OPIS TECHNICZNY 1. DANE EWIDENCYJNE 1.1. OBIEKT, ADRES: KAPLICZKA PRZYDROŻNA (NR 6) Bożków, dz. nr 601/3 AM INWESTOR : Gmina Nowa Ruda, Nowa Ruda, ul. Niepodległości AUTOR PROJEKTU: inż. Edward Knapczyk, mgr inż. Agata Knapczyk 1.4. WIELKOŚĆ OBIEKTU : - Powierzchnia zabudowy (wymiary postumentu w rzucie): 1,95m x 2,90m = 5,66 m 2 - Wysokość obiektu : 5,50m + 0,96m murek oporowy 2. OGÓLNY OPIS OBIEKTU Kapliczka znajduje się w pobliżu zabudowań nr 154 i 156 w Bożkowie, tuż przy drodze wiodącej z Bożkowa do Nowej Rudy. Obiekt powstał prawdopodobnie w XVIII wieku. Kapliczka wykonana w całości w kamieniu piaskowcu. Wyniesiona wysoko ponad poziom pobliskiego chodnika zlokalizowana na skarpie zabezpieczonej zniszczonym, kamiennym murkiem oporowym. Ponadto na wzniesieniu ułożono trzy duże, kamienne stopnie o polu powierzchni zmniejszającym się ku górze, a dopiero na nich ustawiono zasadniczą bryłę pomnika. Postument powstał z kilkunastu bloków kamiennych połączonych ze sobą stalowymi płaskownikami. Pomnik zwieńczono kamiennym krzyżem z postacią u- krzyżowanego Chrystusa. Wokół krzyża, na szerokim gzymsie ustawiono trzy stojące postacie świętych. Pierwotnie nad głową Jezusa i nad głowami postaci stojących na gzymsie wykonane były metalowe aureole obecnie pozostały jedynie krótkie, stalowe wsporniczki sterczące z ich głów. U podnóża figur w poziomie górnego gzymsu zamocowana była lampka na ozdobnym wysięgniku (metalowy wysięgnik pozostał). Pomnik jest symetryczny względem osi pionowej. W planie składa się z trzech zasadniczych partii: dwóch bocznych i jednej części środkowej, wyoblonej, wysuniętej poza lico dwóch pozostałych. W pionie bloki kamienne tworzą trzy piętra o zmiennych wysokościach nakryte szerokim gzymsem, na którym, u podstawy krzyża, ustawiono trzy całopostaciowe rzeźby. Bloki kamienne, o wymiarach przekroju poprzecznego zmniejszających się ku górze, są bogato zdobione po stronie frontowej i po bokach licznymi polichromowanymi płaskorzeźbami i kamiennymi rzeźbami. Wszystkie kamienne bloki zlicowano po stronie tylnej pomnika. Tył pomnika gładki, z wyrytym podpisem autora pomnika.

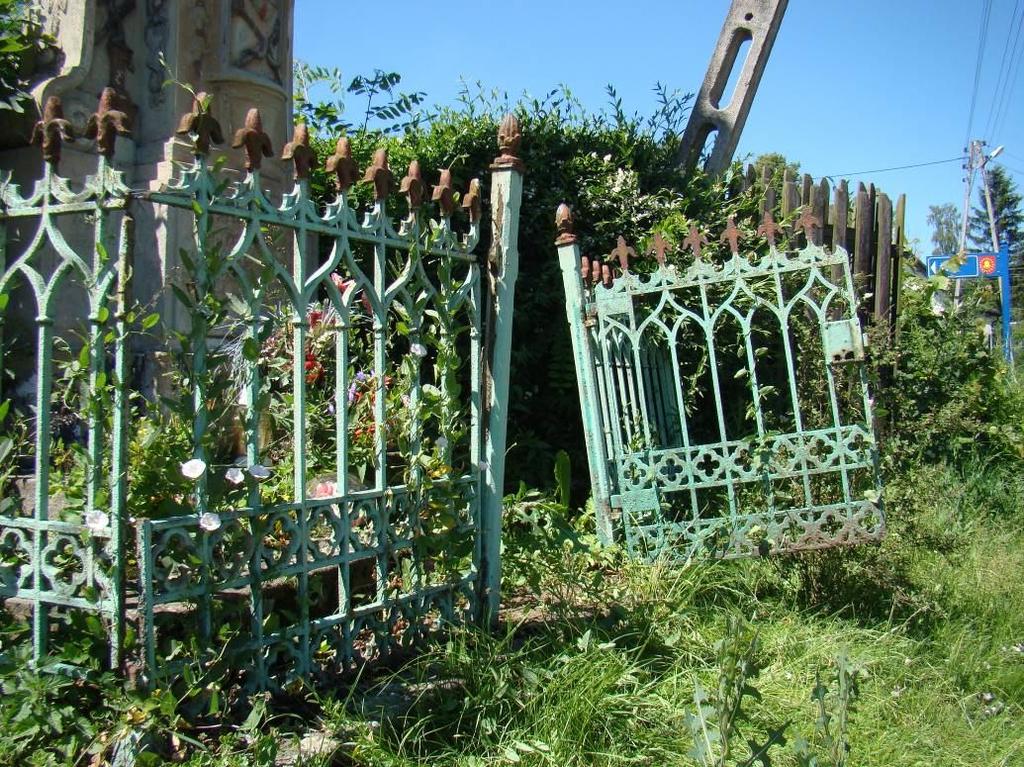

4 - 2 - Dostęp do kapliczki z poziomu terenu umożliwiają zniszczone, kamienne stopnie i zarośnięta, dawniej kamienna ścieżka. Kapliczka ogrodzona została ozdobnym, żeliwnym ogrodzeniem, z furtką usytuowaną centralnie po stronie frontowej. Wybrakowane groty wieńczące tralki, przęsła i słupki krzywe, skorodowane. 4. OPIS PROJEKTOWANYCH ROZWIĄZAŃ Przystępując do robót budowlanych związanych z renowacją kapliczki należy wykonać badania konserwatorskie mające na celu ustalić jaki był pierwotny wystrój kapliczki czy była ona od początku pokryta polichromią, czy też pomalowano ją w późniejszym okresie. Dopiero po takim badaniu można będzie dokładnie określić konieczne do wykonania prace restauratorskie. Założono, że w ramach prac remontowych trzeba oczyścić kamień z warstw farby, kurzu i brudu, wzmocnić strukturę kamienia, uzupełnić ubytki w kamieniu, hydrofobizować kamień, odtworzyć stalowe aureole nad głowami wszystkich postaci. Jeśli badania konserwatorskie wykażą, że pierwotnie kamień pokryty był polichromią, należy odtworzyć malaturę. W projekcie przyjęto, że początkowo kapliczka nie była malowana i w związku z tym nie przewidziano ponownego malowania kamienia. W pierwszej kolejności należy sprawdzić wytrzymałość stalowych połączeń z płaskowników pomiędzy poszczególnymi blokami kamiennymi. Stal oczyścić i zabezpieczyć antykorozyjnie. Starannie oczyścić kamienne elementy pomnika z malatury poprzez szczotkowanie przy użyciu odpowiednich past. Następnie wszystkie kamienne elementy należy myć wodą pod ciśnieniem. Wszelkie ubytki w kamieniu uzupełnić zaprawą naprawczą do piaskowca dobierając ją kolorystycznie do koloru kamienia. Ozdobne napisy i żłobienia w kamieniu ostrożnie pogłębić, ponownie przemyć wodą pod ciśnieniem. Po oczyszczeniu kamienia całą jego powierzchnię wzmocnić stosując preparaty krzemoorganiczne i poddać hydrofobizacji. Prace renowacyjne dotyczą także naprawy istniejących elementów zagospodarowania terenu wokół kapliczki. Naprawie należy poddać między innymi kamienny murek oporowy. Przestrzenie pomiędzy kamieniami oczyścić z porastającej je zieleni, puste przestrzenie pod dolnym kamiennym postumentem wypełnić kamieniem łączonym na zaprawę lub betonem. Szczeliny w murku szczelnie wypełnić zaprawą cementową wtłaczaną pod ciśnieniem. Murek wykończyć obrzutką betonową. Kamienne stopnie, które pod wpływem czasu mocno osiadły, zdemontować, oczyścić, hydrofobizować. Z terenu pod schodami należy zebrać 40 cm ziemi, ułożyć geowłókninę, 10cm piasku, następnie 20cm klińca, na nim warstwę 10cm piasku zagęszczonego cementem. Na piasku osadzić ponownie kamienne stopnie.

5 -3- Przed kapliczką odtworzyć kamienną opaskę zbierając 15cm ziemi, układając geowłókninę, na niej warstwę 15cm ozdobnego kamiennego grysu w jasnych kolorach. Za kapliczką oraz po prawej stronie patrząc od frontu przyciąć żywopłot. Żeliwne przęsła ogrodzenia należy zdemontować, poddać piaskowaniu, wybrakowane elementy takie jak tralki i groty uzupełnić, zawiasy furtki wymienić. Słupki wyprostować, oczyścić ze starych warstw farby, wzmocnić zakotwienie. Zamontować przęsła. Całe ogrodzenie zabezpieczyć antykorozyjnie malując trzykrotnie kolorową emalią chlorokauczukową. 5. UWAGI KOŃCOWE 5.1. Z uwagi na charakter obiektu prace remontowe należy prowadzić pod nadzorem osób posiadających odpowiednie doświadczenie zawodowe oraz właściwe uprawnienia do pełnienia samodzielnych funkcji technicznych w budownictwie W przypadku zauważenia jakichkolwiek rozbieżności pomiędzy danymi przyjętymi w projekcie, a stwierdzonymi na budowie, należy niezwłocznie powiadomić o tym fakcie autora projektu. Wałbrzych, lipiec 2016 r. OPRACOWAŁA : mgr inż. Agata Knapczyk

6 Dokumentacja fotograficzna, czerwiec 2016
