1 Wody opadowe rozwiązania dla miast przyszłości dr hab. inż. Ewa Wojciechowska, prof. nadzw. PG

2 Świat w XXI wieku Wzrost liczby ludności Gwałtowna urbanizacja Kurczące się zasoby naturalne, w tym zasoby wodne Koncepcja oddzielenia wzrostu gospodarczego od wykorzystania zasobów naturalnych na podstawie PRE-SME Industrial training handbook, UNEP,2010

3 Fizyczny niedobór wody ilość wody jest niewystarczająca aby zaspokoić potrzeby mieszkańców. Ekonomiczny niedobór wody - istnieją instytucjonalne i finansowe ograniczenia w dostępie do wody. Źródło: Comprehensive Assessment of Water Management in Agriculture, 2007

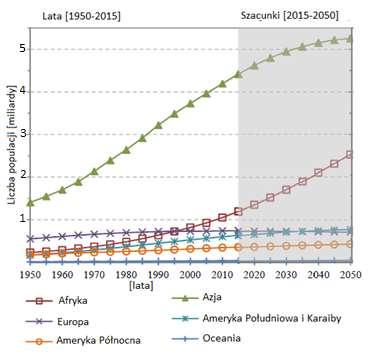

4 Prognozy dotyczące liczby ludności do 2050 r. Liczba ludności Miliardy Prognozowana liczba ludności na świecie do 2050 roku 11 10,5 10 9,5 9 8,5 8 7, [lata] Średni wariant Wyższy wariant Niższy wariant Źródło: World Population Prospects: The 2017 Revision. New York: United Nations

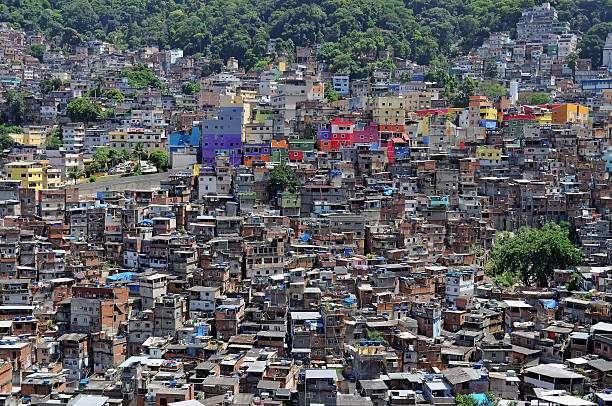

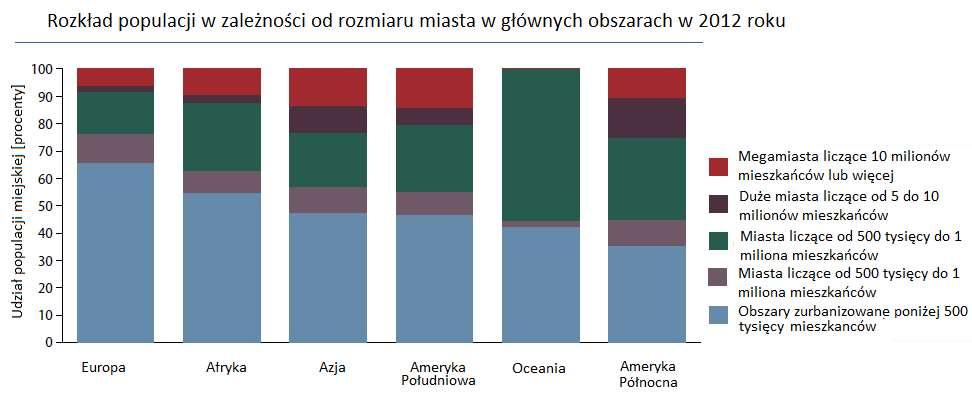

5 Źródło: World Urbanization Prospects, United Stations, New York, 2014 Stormwater Poland 2018 Wody opadowe rozwiązania dla miast przyszłości

powietrza - hałas - zanieczyszczenie i degradacja zasobów wód

7 Aglomeracje miejskie charakteryzują się silnie przekształconym środowiskiem: - klimat ( miejska wyspa ciepła ) - zanieczyszczenie powietrza - hałas - zanieczyszczenie i degradacja zasobów wód powierzchniowych i podziemnych - degradacja warstwy glebowej - Zmniejszenie bioróżnorodności

8 RETENCJA INFILTRACJA ZRÓWNOWAŻONE GOSPODAROWANIE WODĄ DESZCZOWĄ Sustaniable Urban Drainage Systems SUDS Water Sensitive Urban Design WSUD

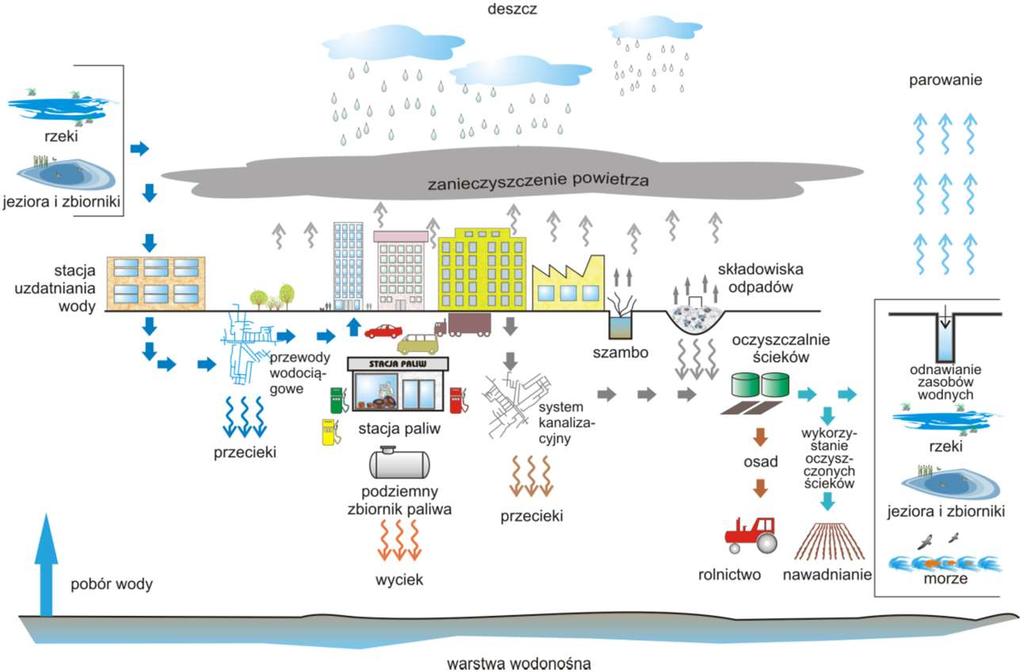

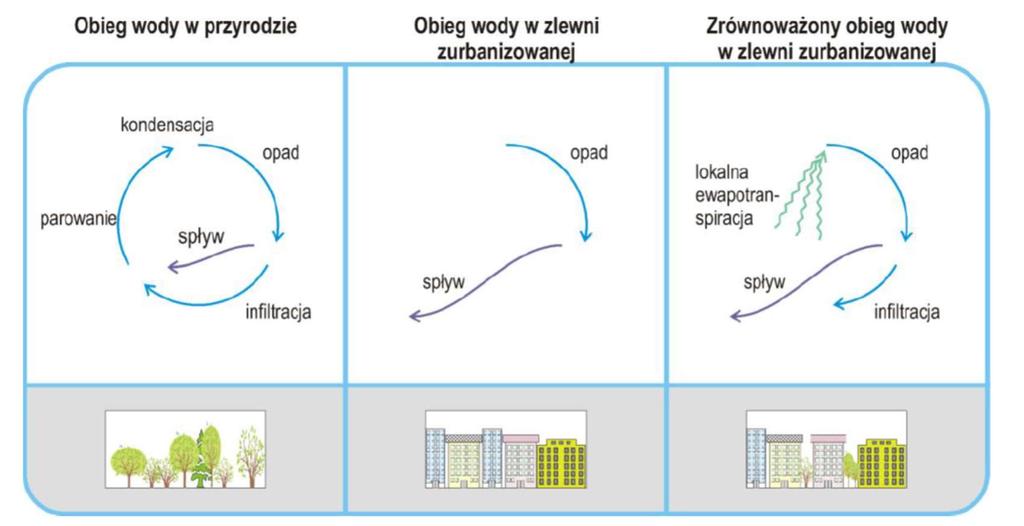

9 Obieg wody w terenie zurbanizowanym

10 Główne założenia zrównoważonego zagospodarowania wód deszczowych 1) ograniczenie zrzutów wód deszczowych z terenów zurbanizowanych do kanalizacji oraz do wód powierzchniowych, 2) oczyszczanie spływów deszczowych, 3) ponowne wykorzystanie wód opadowych wody opadowe jako potencjalne źródło wody, 4) kształtowanie krajobrazu miejskiego oraz tworzenie miejsc wypoczynku i rekreacji przez odpowiednie wkomponowanie urządzeń do zagospodarowania wody deszczowej.

Dodatkowe korzyści wzrost ewapotranspiracji oddziaływanie na mikroklimat obszarów zurbaniowanych możliwość wykorzystania wody deszczowej (rainwater harvesting) w gospodarstwach

12 Dodatkowe korzyści wzrost ewapotranspiracji oddziaływanie na mikroklimat obszarów zurbaniowanych możliwość wykorzystania wody deszczowej (rainwater harvesting) w gospodarstwach domowych i do podlewania zieleni = ograniczenie deficytów wody walory estetyczne wzrost atrakcyjności terenów miejskich poprawa bioróżnorodności MIASTO PRZYJAZNE DLA MIESZKAŃCÓW

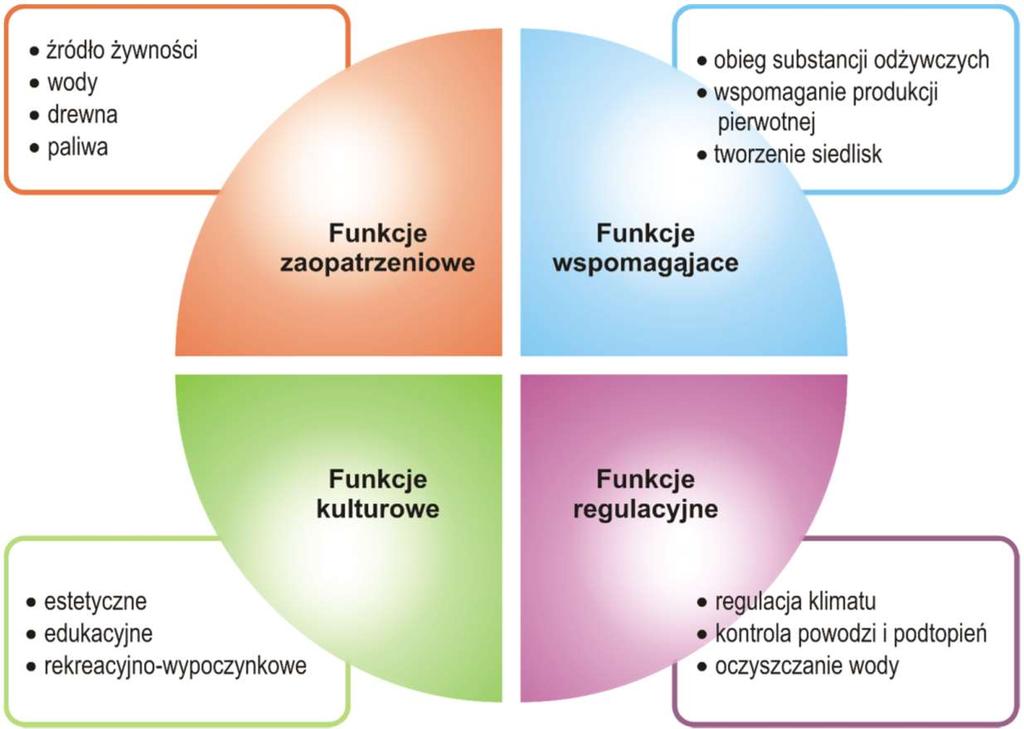

13 Usługi ekosystemów ang. ecosystem services

14 zagospodarowanie wody deszczowej w mieście powinno przebiegać w sposób zbliżony do warunków naturalnych podniesienie estetyki krajobrazu miejskiego wkomponowanie w otoczenie użytkowość, w zależności od uwarunkowań i potrzeb lokalnych na etapie projektowania należy uwzględnić konieczność zapewnienia odpowiedniej eksploatacji urządzeń łatwa adaptacja do zmiennych warunków stworzenie miejsc służących rekreacji, ochronie przyrody i podtrzymaniu bioróżnorodności uwzględnienie potrzeb mieszkańców zaangażowanie mieszkańców w proces planowania koszty rozwiązań zrównoważonych powinny być zbliżone do rozwiązań konwencjonalnych ZRÓWNOWAŻONY ROZWÓJ ESTETYKA FUNKCJONALNOŚĆ WALORY UŻYTKOWE AKCEPTACJA SPOŁECZNA

Składa się z trzech niecek magazynujących wodę, do których prowadzi kanał o szerokości 9 m i długości

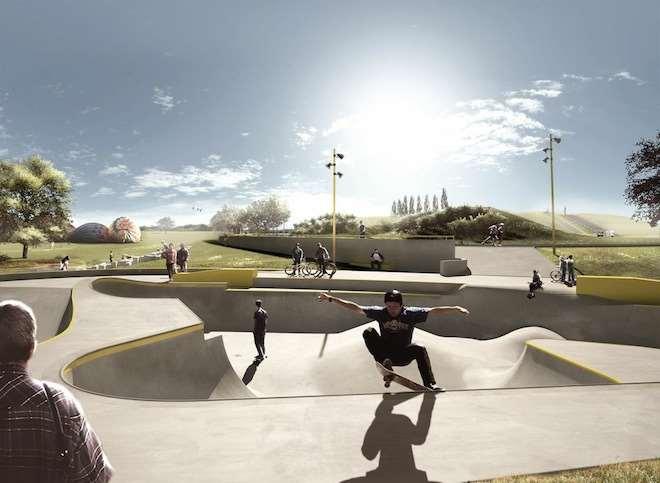

15 Skatepark w Roskilde, Dania pełniący funkcję zbiornika przeciwpowodziowego Skatepark o całkowitej powierzchni m 2 położony jest w nowej dzielnicy miasta. Składa się z trzech niecek magazynujących wodę, do których prowadzi kanał o szerokości 9 m i długości 440 m. Po napełnieniu pierwszej niecki woda przelewa się do drugiej, a następnie do trzeciej. Trzecia niecka została zwymiarowana na opad dziesięcioletni.

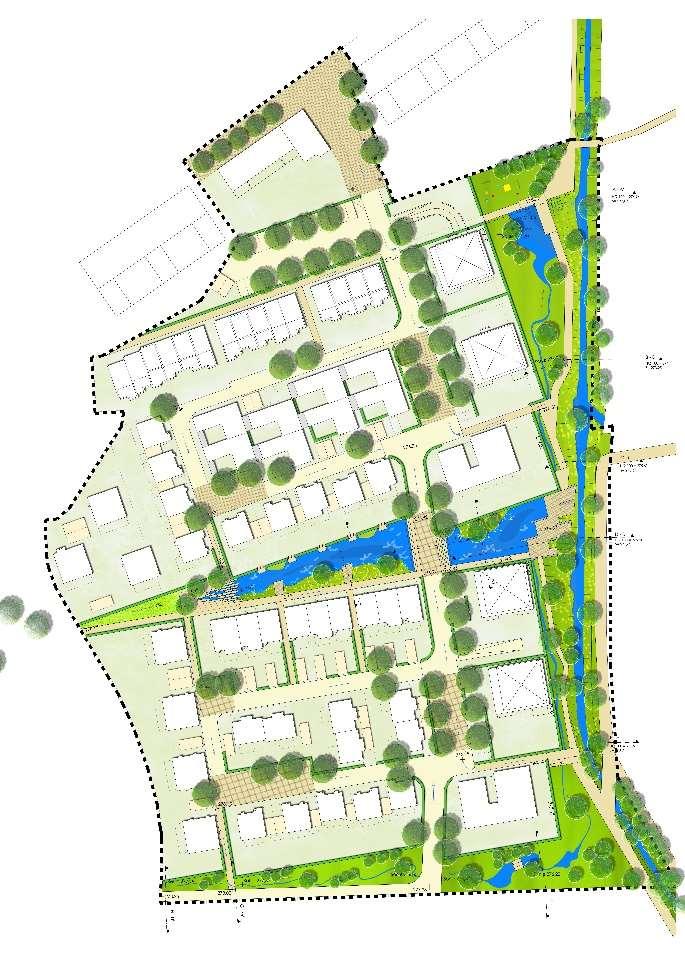

16 Osiedle Arkadien Winnenden Teren osiedla przed i po inwestycji Plan osiedla, Atelier Dreiseitl

17 Obszar bioretencyjny na osiedlu Arkadien Winnenden k/ Stuttgartu Fot. H. Dreisietl

Niecka infiltracyjna, Belweder, Wiedeń. Fot.

roślinnością, Seattle, USA, Photo courtesy

seattle.gov Dopływ do ogródka deszczowego. Fot.

edu/~apdavis/navy%20yard- 6-04.JPG i http://www.

jpg Ogród deszczowy przy budynku jednorodzinnym.

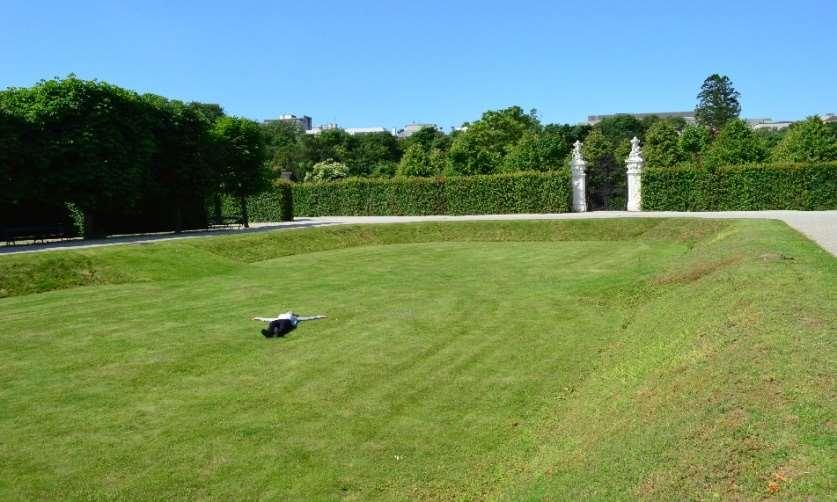

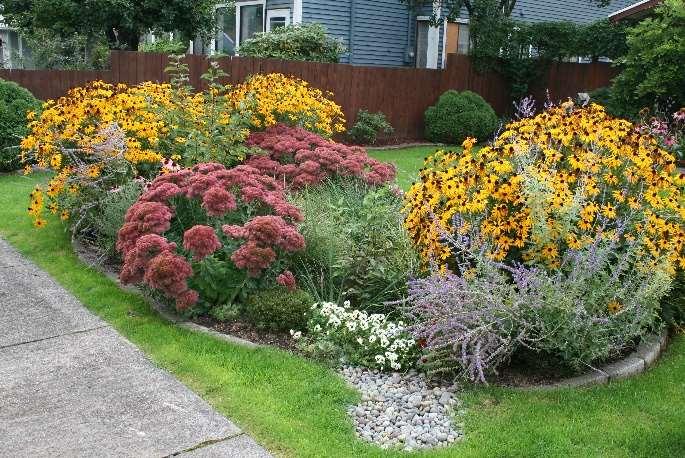

18 Niecka infiltracyjna, Belweder, Wiedeń. Fot. Nadia Żurkowska Muldy chłonne obsadzone roślinnością, Seattle, USA, Photo courtesy Seattle Public Utilities Źródło: Dopływ do ogródka deszczowego. Fot. Allen P. Davies Źródło: JPG i Ogród deszczowy przy budynku jednorodzinnym. Photo courtesy Rain Dogs Design, USA Źródło:

19 Ogród na dachu Biblioteki Uniwersytetu Warszawskiego. Fot. Nadia Żurkowska Widok na Tanner Springs Park, Portland, USA. Fot. Jaqueline Hoyer

Otwarty system odprowadzania wody deszczowej, Drezno,

Żurkowska Kanał odprowadzający wody deszczowe wraz z

teren zalewowy. Osiedle Augustenborg, Malmö Fot.

Kanały z wbudowanymi przeszkodami, opóźniającymi spływ

20 Otwarty system odprowadzania wody deszczowej, Drezno, Niemcy. Fot. N. Żurkowska Kanał odprowadzający wody deszczowe wraz z przelewami odprowadzającymi nadmiar wód opadowych na teren zalewowy. Osiedle Augustenborg, Malmö Fot. City of Malmö. Kanały z wbudowanymi przeszkodami, opóźniającymi spływ wód opadowych Dagvattensystemaugustenborg.JPG/250px- Dagvattensystemaugustenborg.JPG

Stormwater Poland 2018 Wody opadowe rozwiązania

retencyjny system hydrofitowy system hydrofitowy

bioretencyjny Przykładowe zagospodarowanie wody

21 Stormwater Poland 2018 Wody opadowe rozwiązania dla miast przyszłości system bioretencyjny staw retencyjny system hydrofitowy system hydrofitowy mulda chłonna ogród deszczowy system bioretencyjny Przykładowe zagospodarowanie wody deszczowej na terenie osiedla oraz dla budynku jednorodzinnego

23 Dziękuję za uwagę
