Instrukcja Obsługi TM-74.1 MD-74.1 MODEM SHDSL / V.35. Instrukcja Obsługi
|
|
- Krystian Baranowski
- 5 lat temu
- Przeglądów:
Transkrypt
1 TM-74.1 MD-74.1 MODEM SHDSL / V.35 IO74-1b I Czerwiec2007
2 Spis treści 1. OGÓLNA CHARAKTERYSTYKA PRZEZNACZENIE PRZYKŁADY ZASTOSOWAŃ OZNACZANIE ZŁĄCZA I WSKAŹNIKI DIODOWE WSTĘP PANEL PRZEDNI PANEL TYLNY CHARAKTERYSTYKA ZŁĄCZ OPIS FUNKCJONALNY WSTĘP SCHEMAT BLOKOWY OPIS SYGNAŁÓW STERUJĄCYCH INTERFEJSU CYFROWEGO STRUKTURA RAMKI SYGNAŁU SHDSL UKŁADY DIAGNOSTYCZNE I SYGNALIZACYJNE PĘTLE TESTOWE KONFIGURACJA ZEGARÓW URZĄDZENIA DZIENNIK ZDARZEŃ MONITOROWANE PARAMETRY JAKOŚCIOWE INTERFEJSU SHDSL INSTALACJA I OBSŁUGA WSTĘP WARUNKI PRACY INSTALACJA KARTY MODEMU W PÓŁCE TM ZASILANIE DOŁĄCZANIE KABLI POŁĄCZENIOWYCH Interfejs liniowy SHDSL DOŁĄCZANIE KABLI NADZORU KONFIGURACJA INTERFEJSU SHDSL KONFIGURACJA INTERFEJSU V KONFIGURACJA MODEMÓW PRZY UŻYCIU EMULATORÓW TERMINALA VT POŁĄCZENIE MODEMU Z KOMPUTEREM URUCHOMIENIE PROGRAMU NADZORU MODEMU OPIS POSZCZEGÓLNYCH PANELI TERMINALA VT MENU GŁÓWNE Parametry Systemu Dziennik zdarzeń Interfejs SHDSL Interfejs SHDSL konfiguracja Interfejs SHDSL monitorowanie Interfejs SHDSL liczniki ES / SES Interfejs SHDSL konfiguracja ES / SES Interfejs SHDSL monitorowanie ES / SES Interfejs SHDSL Pętle testowe Interfejs V Interfejs V.35 konfiguracja Interfejs V.35 monitorowanie Szybkość Transmisji Konfiguracja zegara KONFIGURACJA MODEMÓW PRZY UŻYCIU APLIKACJI LANWIN KONFIGURACJA GLOBALNA Nazwa urządzenia Ustawianie daty i czasu...36 IO74-1b II Czerwiec2007

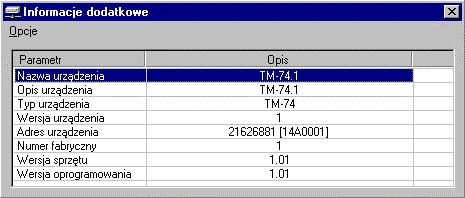

3 6.1.3 Informacje dodatkowe INTERFEJSY Zakładka V Zakładka Konfiguracja Zakładka Monitorowanie Zakładka SHDSL Zakładka Konfiguracja Zakładka Monitorowanie Zakładka ES/SES Zakładka Pętle testowe PRĘDKOŚĆ TRANSMISJI ZEGAR DZIENNIK Dziennik zdarzeń Filtr dziennika zdarzeń DANE TECHNICZNE PARAMETRY ELEKTRYCZNE Interfejs liniowy SHDSL Interfejs cyfrowy V PARAMETRY MECHANICZNE WYMAGANIA ŚRODOWISKOWE Eksploatacja Transport Przechowywanie KOMPATYBILNOŚĆ ELEKTROMAGNETYCZNA ZASILANIE IO74-1b III Czerwiec2007
4 Spis rysunków RYS. 1. PRZYKŁADY ZASTOSOWANIA MODEMÓW....2 RYS. 2. WYGLĄD I OPIS PANELU PRZEDNIEGO URZĄDZEŃ....3 RYS. 3. WYGLĄD I OPIS PANELU TYLNEGO URZĄDZEŃ...4 RYS. 4. ZŁĄCZE NADZORU RJ RYS. 5. ZŁĄCZE INTERFEJSU LINIOWEGO SHDSL I ZASILANIA MODEMU TM RYS. 6. ZŁĄCZE INTERFEJSU LINIOWEGO SHDSL MODEMU MD RYS. 7. SCHEMAT BLOKOWY MODEMÓW...8 RYS. 8. STRUKTURA RAMKI SHDSL RYS. 9. PĘTLE TESTOWE...13 RYS. 10. KONFIGURACJA ZEGARÓW PARY MODEMÓW...14 RYS. 11. OPÓŹNIENIA WNOSZONE PRZY POŁĄCZENIU DTE Z DCE RYS. 12. PRZENOSZENIE ZEGARA W TRYBIE A) 3CK B) 2CK...16 RYS. 13. UPROSZCZONY PRZEKRÓJ PÓŁKI TM-72 Z ZAINSTALOWANYM MODEMEM MD RYS. 14. PRZYKŁADY PODŁĄCZENIA BATERII ZASILAJĄCEJ...20 RYS. 15. KABEL RS-232 DO POŁĄCZENIA PÓŁKI TM-72 Z KOMPUTEREM PC...21 RYS. 16. KABEL RS-232 DO POŁĄCZENIA MODEMU TM-74 Z KOMPUTEREM PC...21 RYS. 17. PANEL - MENU GŁÓWNE...25 RYS. 18. PANEL - PARAMETRY SYSTEMU...25 RYS. 19. PANEL - DZIENNIK ZDARZEŃ...26 RYS. 20. PANEL SHDSL...27 RYS. 21. PANEL SHDSL, KONFIGURACJA...27 RYS. 22. PANEL SHDSL, MONITOROWANIE...28 RYS. 23. PANEL SHDSL, LICZNIKI ES / SES...28 RYS. 24. PANEL SHDSL, KONFIGURACJA ES / SES...29 RYS. 25. PANEL SHDSL, MONITOROWANIE ES / SES...30 RYS. 26. PANEL - SHDSL, PĘTLE...30 RYS. 27. PANEL - V RYS. 28. PANEL - KONFIGURACJA...32 RYS. 29. PANEL - V.35, MONITOROWANIE...33 RYS. 30. PANEL SZYBKOŚĆ TRANSMISJI...34 RYS. 31. PANEL - KONFIGURACJA ZEGARA...34 RYS. 32. KONFIGURACJA GLOBALNA...35 RYS. 33. NAZWA URZĄDZENIA...35 RYS. 34. USTAWIANIE DATY I CZASU...36 RYS. 35. INFORMACJE DODATKOWE...36 RYS. 36. INTERFEJS V.35, KONFIGURACJA...37 RYS. 37. V.35, MONITOROWANIE...38 RYS. 38. INTERFEJS SHDSL, KONFIGURACJA...39 RYS. 39. INTERFEJS SHDSL, MONITOROWANIE...39 RYS. 40. INTERFEJS SHDSL, ES/SES...40 RYS. 41. INTERFEJS SHDSL, PANEL PĘTLE...41 RYS. 42. PRĘDKOŚĆ TRANSMISJI...42 RYS. 43. ZEGAR...43 RYS. 44. DZIENNIK ZDARZEŃ...44 RYS. 45. FILTR DZIENNIKA ZDARZEŃ...45 IO74-1b IV Czerwiec2007
5 Wykaz użytych skrótów ALN ALP AS BACK OFF CRC6 ES ES15 ES24 LOF LOS LOSW LOSWS NMR SES SES15 SES24 SHDSL DCE DTE ETSI GND ITU-T Alarm Niepilny Alarm Pilny Available Seconds - Ilość sekund z dostępnością łącza SHDSL Power Back Off - Poziom mocy sygnału nadawanego Cyclic Redundancy Check - Licznik ramek z błędami CRC6 Errored Seconds - Licznik sekund z błędami Piętnastominutowy licznik sekund z błędami ES Dwudziestoczterogodzinny licznik sekund z błędami ES Loss Of Frame - utrata synchronizacji ramki Loss Of Signal - zanik odbieranego sygnału Loss Of Sync Words utrata słowa synchronizacji ramki LOSW seconds sekundy z utratą słowa synchronizacji ramki Noise Margin of Receiver indicator Severely Errored Second licznik sekund z poważnymi błędami SES Piętnastominutowy licznik sekund z poważnymi błędami SES Dwudziestoczterogodzinny licznik sekund z poważnymi błędami SES Single High Bit Rate Digital Subscriber Line Data Communication Equipment Data Terminal Equipment European Telecommunications Standards Institute Ground International Telecommunication Union Telecommunication Standardization Sector IO74-1b V Czerwiec2007
6 Bezpieczeństwo użytkowania Modem TM-74.1 i MD-74.1 został zaprojektowany i przetestowany, w zakresie bezpieczeństwa i użytkowania, zgodnie z normą PN-EN Spełnia wymogi bezpieczeństwa klasy I.! Zacisk uziemiający umieszczony na tylnej ściance urządzenia powinien być dołączony do uziemienia.! W celu uniknięcia kontaktu z elementami będącymi pod napięciem, należy zawsze przed otwarciem obudowy, odłączyć zasilanie.! Urządzenie nie posiada wmontowanego układu rozłączającego. Układ taki powinien znajdować się na zewnątrz urządzenia. Producent nie odpowiada za stosowanie urządzenia niezgodnie z instrukcją obsługi. Instrukcja obsługi jest integralną częścią urządzenia i wraz z nim jest przekazywana użytkownikom. IO74-1b VI Czerwiec2007
7 1. Ogólna charakterystyka 1.1 Przeznaczenie Modemy serii 74 przeznaczone są do przeprowadzenia transmisji danych na odległość do 4km przy szybkości 2048kbit/s z wykorzystaniem jednej pary skrętki telekomunikacyjnej. Umożliwiają dwukierunkową synchroniczną transmisję sygnału cyfrowego o przepływności binarnej n x 64 kbit/s (n=1 36) pomiędzy interfejsem V.35, a interfejsem SHDSL zgodnym z zaleceniem ITU-T G Modemy mogą być wzajemnie ze sobą połączone parami oraz mogą współpracować z multiplekserem dostępowym TM-49 lub modemem SHDSL/G.703,G.704 serii 75. Multiplekser TM-49 wyposażony w moduły z interfejsem SHDSL, zgodnym z zaleceniami ITU-T G.991.2, umożliwia realizacje sieci przy użyciu jednej pary skrętki telekomunikacyjnej. Do portów składowych multipleksera można dołączyć maksymalnie do sześciu modemów serii 74. IO74-1b 1 Czerwiec 2007
8 1.2 Przykłady zastosowań TM-74 TM-74 Router V.35 SHDSL V.35 Router TM-74 Router V.35 Router V.35 SHDSL TM-74 SHDSL V.35 Router Router V.35 TM-72 MD-74 TM-74 Router V.35 SHDSL V.35 Router Router V.35 TM-74 SHDSL E1 G.703/G.704 Sieć telekomunikacyjna E1 G.703/G.704 V.35 Router TM-74 Router V.35 SHDSL V.35 Router TM-49 TM-49 TM-75 E1 G.703/G.704 TM-75 Router V.35 TM-74 SHDSL Sieć telekomunikacyjna E1 G.703/G.704 SHDSL TM-74 V.35 Router Rys. 1. Przykłady zastosowania modemów. 1.3 Oznaczanie Urządzenie: XX-74.1 Wersja produkcyjna Typ urządzenia Urządzenie telekomunikacyjne TM - wersja wolnostojąca MD - wersja rack IO74-1b 2 Czerwiec 2007
9 2. Złącza i wskaźniki diodowe 2.1 Wstęp Urządzenie wykonywane jest w dwóch wersjach: wersja wolnostojąca TM-74.1 wersja rackowa MD-74.1 Na panelu przednim urządzenia znajdują się 4 grupy wskaźników świetlnych sygnalizujących stan: zasilania, pętli testowych, interfejsu liniowego, stanu linii interfejsu cyfrowego 2.2 Panel przedni 5 MD-74.1 TM-74.1 RS-232 DCE 4-SG 5-RxD 6-TxD V.35 LOOPS SHDSL Rx Tx LAL DCD DSR DTR RDL CTS LDL RTS LOS LOF ERR SYNC LAL RDL LDL MODEM SHDSL / V dioda sygnalizująca stan zasilania oznaczona symbolem 3 DCD DSR DTR CTS RTS Rx Tx LAL RDL LDL LOOPS V złącze monitorowania i nadzoru (brak w wersji MD-74.1) 3. grupa diod sygnalizujących stan linii interfejsu cyfrowego 4. grupa diod sygnalizujących stany wykryte przez interfejs liniowy SHDSL: 4 6 LOF LOS ERR SYNC SHDSL LAL RDL LOS zanik odbieranego sygnału, LOF utrata synchronizacji ramki odbieranego sygnału, ERR przekroczenie blokowej stopy błędów 10-5 i 10-3, SYNC synchronizacja modemów LDL 5. grupa diod sygnalizujących zamknięcie pętli testowych 6. przełączniki zamykania pętli testowych Rys. 2. Wygląd i opis panelu przedniego urządzeń. 2.3 Panel tylny IO74-1b 3 Czerwiec 2007
10 Na panelu tylnym urządzenia znajdują się: złącze interfejsu V.35 złącze interfejsu liniowego SHDSL zacisk uziemiający V.35 SHIELD SHDSL PAIR SHIELD 18-60VDC 2 SHDSL EKRAN PARA EKRAN SYMETRYCZNA SHDSL V gniazdo interfejsu cyfrowego V.35 - złącze żeńskie DB gniazdo interfejsu liniowego SHDSL 3. zacisk uziemiający MD-74.1 Rys. 3. Wygląd i opis panelu tylnego urządzeń IO74-1b 4 Czerwiec 2007
11 2.4 Charakterystyka złącz Złącze nadzoru przedstawione jest na rys Dostępne sygnały RS-232 DCE: 4 - signal ground 5 - RXD 6 - TXD Rys. 4. Złącze nadzoru RJ-45 Poniższy rysunek i tabela opisuje wyprowadzenia linii sygnałowych złącza DB-25 interfejsu cyfrowego V V Złącze Złącze kabla Opis sygnału (ang.) TM-74.1 V.35 DB-25 34pin PIN Opis PIN CCITT# 1 A Shield 2 14 TXD P 103 (A) S 103 (B) Transmitted Data 3 16 RXD R 104 (A) T 104 (B) Received Data 4 RTS C 105 Request to Send 5 CTS D 106 Clear to Send 6 DSR E 107 DCE Ready 20 DTR H 108 DTE Ready 7 B 102 Signal Ground 8 DCD F 109 Data Carrier Detection TXC Y 114 (A) Transmitter Signal AA 114 (B) Element Timing 17 9 RXC V 115 (A) Received Signal X 115 (B) Element Timing 18 LL L 141 Local Loop-back 21 RL N 140 Remote Loop-back - CI J 125 Ring Indicator SCTE U 113 (A) Transmit Signal W 113 (B) Element Timing 25 TM N 142 Test Mode IO74-1b 5 Czerwiec 2007
12 Poniższe rysunki i tabela opisują wyprowadzenia złącz interfejsu liniowego SHDSL 1 6 Rys. 5. Złącze interfejsu liniowego SHDSL i zasilania modemu TM Rys. 6. Złącze interfejsu liniowego SHDSL modemu MD-74.1 Nr Opis zacisku 1 Ekran 2 SHDSLa 3 SHDSLb 4 Ekran 5 Zasilanie 18-60VDC 6 IO74-1b 6 Czerwiec 2007
13 3. Opis funkcjonalny 3.1 Wstęp Modemy serii 74 realizują następujące funkcje: 1. Odbiór i nadawanie sygnałów elektrycznych doprowadzonych do interfejsu cyfrowego o przepływności nx64kbit/s w standardzie V.35 i V Wtrącanie danych z interfejsu nx64kbit/s w strukturę ramki SHDSL. 3. Kodowanie strumienia danych interfejsu liniowego zgodnie ze schematem TC-PAM Dekodowanie strumienia danych interfejsu liniowego zgodnie ze schematem TC-PAM Wydzielanie ze struktury ramki SHDSL danych i sformowanie strumienia nx64kbit/s. 6. Kontrola i sygnalizacja podstawowych parametrów pracy modemu oraz generowanie alarmów w razie wystąpienia niesprawności. 7. Zbieranie danych o jakości transmisji. 8. Obsługa interfejsu umożliwiającego monitorowanie i konfigurację urządzenia. 3.2 Schemat blokowy Schemat blokowy modemu przedstawiony jest na rys. 7. Sygnał cyfrowy o szybkości nx64kbit/s doprowadzony jest do interfejsu cyfrowego i następnie poprzez układ FPGA kierowany do układu ramkowania SHDSL gdzie tworzona jest ramka sygnału zgodna z G Na wyjściu interfejsu liniowego otrzymywany jest sygnał liniowy zgodny z G W przeciwnym kierunku transmisji następuje odtworzenie sygnału danych i zegara z sygnału doprowadzonego do interfejsu liniowego. Następnie w układzie ramkowania wydzielany jest sygnał synchronizacji ramki, w stosunku do którego wydzielany jest sygnał cyfrowy dla interfejsu cyfrowego. Blok monitorowania i nadzoru MN umożliwia konfigurację urządzenia, kontrolę pracy, zakładanie pętli diagnostycznych i testowanie urządzenia. Kanał interfejsu cyfrowego jest w pełni dupleksowy. Szybkość transmisji interfejsu cyfrowego może zmieniać się w zakresie 1 36 x 64kbit/s. Interfejs cyfrowy może pracować tylko w trybie DCE. IO74-1b 7 Czerwiec 2007
14 a) Urządzenie w wersji RACK MD-74.1 KARTA CYFROWA Płyta tylna półki TM-72 KARTA INTERFEJSÓW LEDy Układ programowalny FPGA ALP ALN Interfejs cyfrowy V.35 LAL RDL LDL Układ ramkowania Układ monitorowania i nadzoru Interfejs szeregowy RS-422 Interfejs liniowy SHDSL b) Urządzenie w wersji wolnostojącej TM-74.1 LEDy Układ programowalny FPGA Interfejs cyfrowy V.35 LAL RDL LDL Układ ramkowania RS-232 Interfejs szeregowy Układ monitorowania i nadzoru Interfejs liniowy SHDSL Rys. 7. Schemat blokowy modemów IO74-1b 8 Czerwiec 2007
15 3.3 Opis sygnałów sterujących interfejsu cyfrowego. Wymiana sygnałów sterujących pomiędzy urządzeniem typu DTE i DCE powinna przebiegać następująco. Po włączeniu zasilania urządzeń urządzenie DTE ustawia w stan aktywny sygnał DTR. W odpowiedzi otrzymuje z urządzenia DCE sygnał DSR. Następnie DTE ustawia w stan aktywny sygnał RTS, a w odpowiedzi otrzymuje sygnał CTS. Po wymianie powyższych sygnałów może rozpocząć się transmisja danych w obwodach TXD i RXD. Niektóre urządzenia DTE nie wspomagają trybu pracy z wymianą sygnałów, dlatego modemy serii 74 wyposażone zostały w opcje umożliwiające ustawianie w stan ON lub OFF sygnałów sterujących DSR, CTS, DCD w celu umożliwienia poprawnej współpracy z urządzeniami typu DTE. Sygnał Numer Źródło Opis TXD Dane nadawane przez DTE do DCE i 103 DTE Transmitted Data przesyłane do linii transmisyjnej RXD Dane odbierane przez DCE z linii 104 DCE Received Data transmisyjnej i przesyłane do DTE RTS Request to Send 105 DTE Żądanie nadawania. Sygnał aktywowany przed wysyłaniem danych po wymianie CTS Clear to Send 106 DCE DSR Data Set Ready 107 DCE DTR Data Terminal Ready 108 DTE DCD Data Carrier Detect 109 DCE TXC Transmitter Signal Element Timing 114 DCE RXC Received Signal Element Timing 115 DCE SCTE Transmit Signal Element Timing 113 DTE LL Local Loop-Back 141 DTE RL Remote Loop-Back 140 DTE TM Test Mode 142 DCE sygnałów DTR i DSR Gotowość do nadawania. Sygnał wysyłany przez DCE w odpowiedzi na sygnał RTS z DTE Sygnał wysyłany przez DCE w odpowiedzi na sygnał DTR pod warunkiem istniejącego połączenia z drugim DCE Sygnał oznaczający gotowość do nadawania lub odbioru danych z DCE Sygnał aktywny wtedy gdy spełnione jest kryterium jakości łącza z odległym urządzeniem DCE Sygnał podstawy czasu wysyłany do DTE dla danych nadawanych Sygnał podstawy czasu danych wysyłany do DTE odtwarzany przez DCE z danych przychodzących z odległego DCE Sygnał podstawy czasu danych nadawanych przez DTE stan aktywny sygnału aktywuje pętle LAL opis w p.3.6 stan aktywny sygnału aktywuje pętle RDL opis w p.3.6 Stan aktywny oznacza że urządzenie jest w trybie testowania tzn. jest aktywna jedna z pętli LAL lub RDL IO74-1b 9 Czerwiec 2007
16 3.4 Struktura ramki sygnału SHDSL. Struktura ramki powinna być zgodna z rys. 8. Nominalna długość ramki SHDSL wynosi 6ms. Ramka podzielona jest na cztery grupy. Pierwsza grupa zaczyna się 14 bitowym słowem synchronizacyjnym i dwoma bitami nagłówkowymi OH, po tym następuje 12 bloków danych P. Każdy blok składa się z i + n x 8 bitów, gdzie i = 0 do 7, n = 3 do 36, w zależności od liczby 64kbit/s kanałów B (n) i bitów Z (i), które są transmitowane. Bity Z służą do serwisu, sygnalizacji i utrzymania. Druga, trzecia i czwarta grupa składa się z 12 bloków danych takich samych jak pierwsza, które poprzedzone są 10 bitowymi nagłówkami OH. Każda ramka zawiera 14 bitowe słowo synchronizacyjne, 32 bity nagłówkowe i od 1152 do bity danych oraz dwa dodatkowe bity w przypadku transmisji synchronicznej lub zero albo cztery bity dopełnienia w przypadku transmisji plezjochronicznej. Odpowiadająca szybkość transmisji wynosi od 200kbit/s do 2320kbit/s x(i+nx8) 10 12x(i+nx8) 10 12x(i+nx8) 10 12x(i+nx8) 2 Słowo synchronizacji P P P P P P P P P P O O O O H H H H Bity wolne Blok danych i n x 8 Z 1 Z 2 Z 3... Z i B 1 B 2 B 3 B 4... B n i = 0,1,2,3,...7 n = 3,4,5,...36 Symbol Funkcja P01 do P48 Bloki danych OH Bity nagłówkowe B Kanały 64kbit/s Z Serwis, sygnalizacja Rys. 8. Struktura ramki SHDSL. W przypadku modemów serii 74 ilość bitów i = 0. Ze względu na transmisje danych w ramce SHDSL rzeczywista szybkość transmisji interfejsu SHDSL jest większa od szybkości w kanale cyfrowym o 8kbit/s. Nadmiarowość ta wynika ze struktury ramki, która wymaga przesyłania 32 bitów nagłówkowych, 14 bitowego słowa synchronizacji i 2 bitów dopełniających co w sumie daje 48 bitów powtarzanych z częstotliwością 166,6(6)Hz czyli przepływność 8kbit/s. Dla wybranej szybkości transmisji mniejszej lub równej 3x64kbit/s szybkość transmisji interfejsu SHDSL jest stała i wynosi 200kbit/s IO74-1b 10 Czerwiec 2007
17 3.5 Układy diagnostyczne i sygnalizacyjne Modemy serii 74 dokonują automatycznej kontroli parametrów sygnału interfejsu liniowego SHDSL oraz wykrywają i sygnalizują następujące stany, i wielkości: zanik sygnału na wejściu liniowym utratę synchronizacji ramki odbieranego sygnału przekroczenia blokowej stopy błędów 1x10-3 przekroczenie blokowej stopy błędów 1x10-5 synchronizacja modemów Sygnalizacja stanu alarmowego odbywa się przez: zapalenie odpowiedniej diody LED: LOS, LOF, ERR zwarcie wyprowadzonych styków przekaźników alarmowych PALP, PALN w półce telekomunikacyjnej TM-72 (nie dotyczy TM-74.1). Wykrycie niesprawności powoduje wygenerowanie alarmu "niepilnego" ALN (informującego o stanie awaryjnym nie powodującym przerwy w transmisji) lub "pilnego" ALP (oznaczającego przerwę w transmisji - konieczna natychmiastowa interwencja obsługi). Karta modemu MD-74.1 sygnalizuje wygenerowanie alarmu pilnego lub niepilnego wysyłając sygnał załączający przekaźniki alarmów w półce TM-72. Styki przekaźników sygnalizacji alarmu pilnego i niepilnego w półce telekomunikacyjnej TM-72 wyprowadzone są na żeńskie gniazdo DB- 9. Modemy po załączeniu zasilania dokonują automatycznej kontroli sprawności. Wykryte stan awaryjny sygnalizują pulsowaniem rzędu diod od Rx do SYNC. Ilość błysków po około dwusekundowej przerwie określa typ awarii. Poniżej opisane są rodzaje sygnalizowanych awarii ilość gwiazdek określa ilość błysków: uszkodzona pamięć FLASH lub w przypadku karty MD połączenie z niewłaściwą płytka interfejsów uszkodzony układ FPGA uszkodzona pamięć RAM uszkodzony układ interfejsu SHDSL IO74-1b 11 Czerwiec 2007
18 Miejsce uszkodzenia Tabela 1. Wykrywane stany awaryjne i akcje im towarzyszące. Stan awaryjny Alarm Sygnalizacja Przekaź Dioda LED nik 2) LOS LOF ERR ALP ALN Podejmowane akcje Kanał cyfrowy nx64kbit/s Interfejs liniowy Zanik sygnału ALP Z R Ustawienie sygnałów sterujących 106, 107, 109 w stan NIE Utrata synchronizacji ramki ALP Z R Ustawienie sygnałów sterujących 106, 107, 109 w stan NIE Stopa błędów > 10-5 ALN 1) R Z Stopa błędów > 10-3 ALP Z R Całe urządzenie Zanik zasilania ALP Z Z dioda świeci 1) dioda pulsuje 2) przekaźnik alarmowy, aktywność alarmu sygnalizowana jest zwarciem styków przekaźnika (Z zwarte styki, R rozwarte styki). Urządzenie w wersji TM-74.1 nie posiada przekaźników alarmowych IO74-1b 12 Czerwiec 2007
19 3.6 Pętle testowe Modemy serii 74 umożliwiają założenie trzech rodzajów pętli testowych: LAL (local analog loop) lokalna pętla analogowa (lokalna typu 1) RDL (remote digital loop) zdalna pętla cyfrowa (zdalna typu 2) LDL (local digital loop) lokalna pętla cyfrowa (lokalna typu 2) Aktywacja i deaktywacja pętli testowych możliwa jest przy użyciu: przycisków umieszczonych na płycie czołowej urządzenia (rys. 2) z poziomu terminala VT100 (nie dotyczy urządzenia MD-74.1) dedykowanej aplikacji pod systemem Windows 9x/2000/NT. sygnałów wysyłanych od strony interfejsu cyfrowego V.35: LL(140) local loop-back aktywującego pętle LAL RL(141) remote loop-back aktywującego pętle RDL Interfejs cyfrowy Interfejs liniowy TESTER TELEKOMUNIKACYJNY V.35 Modem TM-74.1, MD-74.1 aktywowana pętla LAL, modem sygnalizuje zamknięcie pętli świeceniem diody LAL Interfejs cyfrowy Interfejs liniowy Interfejs liniowy Interfejs cyfrowy SHDSL V.35 TESTER TELEKOMUNIKACYJNY Modem TM-74.1, MD-74.1 modem sygnalizuje zamknięcie pętli świeceniem diody LDL Modem TM-74.1, MD-74.1 aktywowana pętla RDL, modem sygnalizuje zamknięcie pętli świeceniem diody RDL Interfejs cyfrowy Interfejs liniowy Interfejs liniowy Interfejs cyfrowy SHDSL V.35 TESTER TELEKOMUNIKACYJNY Modem TM-74.1, MD-74.1 aktywowana pętla LDL, modem sygnalizuje zamknięcie pętli świeceniem diody LDL Modem TM-74.1, MD-74.1 modem sygnalizuje zamknięcie pętli świeceniem diody RDL Rys. 9. Pętle testowe. IO74-1b 13 Czerwiec 2007
20 3.7 Konfiguracja zegarów urządzenia Urządzenia serii 74 posiadają następujące możliwości konfiguracji źródła zegara: dla konfiguracji interfejsu SHDSL jako lokalny modem może pracować z zegarem wewnętrznym lub z zegarem zewnętrznym z sygnału SCTE interfejsu cyfrowego V.35 dla konfiguracji interfejsu SHDSL jako zdalny modem może pracować tylko z zegarem odtworzonym z interfejsu liniowego SHDSL Interfejs cyfrowy V.35 można skonfigurować do pracy w następujących trybach: 2CK praca z dwoma zegarami: - zegarem danych odbieranych RXC - zegarem dla danych nadawanych TXC zanegowanym lub nie zanegowanym 3CK praca z trzema zegarami: - zegarem danych odbieranych RXC - zegarem dla danych nadawanych TXC - zegarem danych nadawanych SCTE TM/MD-74 ZDALNY zanegowany niezanegowany TM/MD-74 LOKALNY zanegowany niezanegowany TxCLK TxCLK TxD TxD 2CK 2CK Tester Telekomunikacyjny V.35 SCTE generator wewnętrzny nx64khz RxCLK RxD 3CK SCTE GEN. WEW LOKALNY ZDALNY ZEGAR ODTWORZONY Framer & SHDSL interface odtwarzanie zegara i danych SHDSL Framer & SHDSL interface odtwarzanie zegara i danych LOKALNY ZDALNY 3CK SCTE GEN. WEW ZEGAR ODTWORZONY SCTE generator wewnętrzny nx64khz RxCLK RxD Rys. 10. Konfiguracja zegarów pary modemów Urządzenie DCE współpracujące z urządzeniem DTE wysyła do urządzenia DTE dwa zegary: zegar dla danych nadawanych TXC i zegar danych odbieranych RXC. Jeśli urządzenie DTE posada możliwość odsyłania zegara TXC obwodem SCTE to urządzenie DCE (modem 74 ) należy skonfigurować do pracy z trzema zegarami 3CK. Jeżeli takiej możliwości nie posiada to modem należy skonfigurować do pracy z dwoma zegarami 2CK. Tryb pracy z trzema zegarami 3CK ze względu na wysyłanie zegara SCTE synchronicznie do danych TXD zawsze umożliwia poprawną pracę modemu niezależnie od opóźnień wnoszonych przez nadajniki i odbiorniki linii oraz kabel. Tryb pracy z dwoma zegarami 2CK ze względu na brak zegara SCTE wymaga dodatkowego skonfigurowania fazy zegara TXC poprzez zanegowanie lub niezanegowanie sygnału. Przesunięcie fazy o pół okresu zegara ma na celu kompensację opóźnień. Wartość krytyczna opóźnienia wnoszonego przez nadajniki, odbiorniki linii oraz kabel powodująca powstawanie błędów transmisji wynosi: t = (n*0,5*t TXC )± t rf gdzie n = 1,3,5... T TXC okres zegara TXC t rf czas narastania lub opadania zbocza danych TXD Sytuacja taka ma miejsce wtedy gdy moment zatrzaskiwania danych TXD wystąpi w obszarze czasowym przełączania danych na linii TXD. IO74-1b 14 Czerwiec 2007
21 Precyzyjnie opisane zjawisko obrazuje rysunek 11. TXD1 PRN D Q DTE t4 TXD2 t5 (5ns/m) TXD t6 DCE TXD3 CLRN A 21MUX PRN D Q TXC2 t3 t2 (5ns/m) TXC t1 B S Y 2CK /3CK switch CLRN TXC1 INTERN A B 21MUX Y SCTE 2CK / 3CK switch S PRN Q D RXD CLRN RXC TXC1 t1+t2+t3 TXC2 t4+t5+t6 TXD2 TXD TXD3 SCTE Rys. 11. Opóźnienia wnoszone przy połączeniu DTE z DCE. Poniżej przedstawiony jest przykład obliczenia opóźnień dla połączenia urządzeń DTE i DCE na podstawie rys. 11. t2, t5 - opóźnienia dla długości kabla 10m wynoszą 2*50ns t1, t4 - opóźnienia wnoszone przez odbiorniki interfejsu V.35 wynoszą 2*40ns t3, t6 - opóźnienia wnoszone przez nadajniki interfejsu V.35 wynoszą 2*10ns Wynika stąd, że całkowite opóźnienie sygnału danych TXD w stosunku do zegara TXC1 wynosi 200ns. Połowa okresu zegara 2,048MHz wynosi 244ns. Dla czasów narastania zegara i danych równych 5ns całkowity margines wynosi ns. W tym przypadku opóźnienie nie spowoduje powstawania błędów. W sytuacji gdy kabel miałby długość 14,4m opóźnienie wyniosłoby 244ns i spowodowałoby powstawanie błędów transmisji. Aby w takim przypadku uzyskać poprawną transmisję konieczne jest ustawienie zegara TXC jako zanegowany. Powyższy rachunek przeprowadzony został dla parametrów nadajników i odbiorników zastosowanych w urządzeniu TM/MD74. W przypadku innych urządzeń czasy opóźnień mogą się znacznie różnić. IO74-1b 15 Czerwiec 2007
22 Na rysunku 12 pokazane są schematy przenoszenia zegara dla modemów współpracujących z urządzeniami DTE w trybach 2CK i 3CK. a) DCE DCE TXC SCTE GENERATOR WEW. Nx64kHz TXC SCTE DTE TXD RXC RXD TM/MD-74.1 LOKALNY 3CK SHDSL TM/MD-74.1 ZDALNY 3CK TXD RXC RXD DTE b) DCE DCE TXC SCTE GENERATOR WEW. Nx64kHz TXC SCTE DTE TXD RXC RXD TM/MD-74.1 LOKALNY 2CK SHDSL TM/MD-74.1 ZDALNY 2CK TXD RXC RXD DTE Rys. 12. Przenoszenie zegara w trybie a) 3CK b) 2CK IO74-1b 16 Czerwiec 2007
23 3.8 Dziennik zdarzeń Modemy serii 74 posiadają funkcję rejestrowania czasu i daty wystąpienia zdarzenia o określonym kryterium. Zdarzenia dotyczące parametrów transmisyjnych odnoszą się do interfejsu liniowego. Modemy rejestrują następujące typy zdarzeń: pojawienie się lub zanik sygnału na wejściu interfejsu liniowego zsynchronizowanie lub utratę synchronizacji łącza SHDSL uzyskanie lub utratę synchronizacji ramki przekroczenie lub zejście poniżej progu blokowej stopy błędów 10-3 sygnału odbieranego z interfejsu liniowego przekroczenie lub zejście poniżej progu blokowej stopy błędów 10-5 sygnału odbieranego z interfejsu liniowego przekroczenie lub zejście poniżej zdefiniowanego przez użytkownika progu zliczeń piętnastominutowego licznika ES (ES15) przekroczenie lub zejście poniżej zdefiniowanego przez użytkownika progu zliczeń dwudziestoczterogodzinnego licznika ES (ES24) przekroczenie lub zejście poniżej zdefiniowanego przez użytkownika progu zliczeń piętnastominutowego licznika SES (SES15) przekroczenie lub zejście poniżej zdefiniowanego przez użytkownika progu zliczeń dwudziestoczterogodzinnego licznika SES (SES24) aktywowanie lub deaktywowanie pętli testowych zatwierdzenie zmiany konfiguracji urządzenia próba nieautoryzowanego wejścia do systemu konfiguracji urządzenia przy użyciu emulatora terminala VT100 w przypadku zabezpieczenia hasłem Przeglądanie i kasowanie dziennika zdarzeń, oraz definiowanie wartości progowych maksymalnych i minimalnych dla liczników ES15,24 i SES15,24 jest możliwe przy użyciu aplikacji Lanwin lub emulatora terminala VT100 opisanych w rozdziałach 5 i 6. IO74-1b 17 Czerwiec 2007
24 3.9 Monitorowane parametry jakościowe interfejsu SHDSL Modemy serii 74 posiadają funkcję monitorowania parametrów jakościowych, dokonują automatycznej kontroli parametrów sygnału interfejsu liniowego oraz wykrywają, zliczają i sygnalizują następujące stany i wielkości: Liczniki: CRC6 - ilość odebranych ramek z błędem CRC6 ES - ilość sekund z co najmniej jedną błędną ramką SES - ilość sekund podczas których odebrano 50 ramek z błędem CRC6 (jest to równoważne odebraniu 30% ramek z błędami) LOSW - ilość utrat słowa synchronizacji ramki LOSWS - ilość sekund z występującą utratą słowa synchronizacji ramki UAS - ilość sekund bez dostępności łącza SHDSL AS - ilość sekund z dostępnością łącza SHDSL TS - ilość sekund od momentu załączenia urządzenia Startup Attempts - ilość prób synchronizacji. Startup Success - ilość prób synchronizacji zakończonych sukcesem. ES15 - ilość sekund z błędami (ES) zliczona w czasie 15 minut, urządzenie posiada 32 liczniki SES15 - ilość sekund z poważnymi błędami (SES) zliczona w czasie 15 minut, urządzenie posiada 32 liczniki ES24 - ilość sekund z błędami (ES) zliczona w czasie 24 godzin, urządzenie posiada 7 liczników SES24 - ilość sekund z błędami (ES) zliczona w czasie 24 godzin, urządzenie posiada 7 liczników Stan interfejsu: Activation status - (idle) nieczynny / (normal operation) poprawna praca / (deactivated) zdeaktywowany / (in-progress) w trakcie aktywacji Sync state - (out-of-sync) brak synchronizacji / (acquiring sync) w trakcie synchronizacji / (in-sync) zsynchronizowany / (losing sync) utrata synchronizacji SNR MARGIN - wartość stosunku sygnału do szumu odczytywana w db LOOP ATT - wartość tłumienności linii BACK OFF - wartość poziomu mocy sygnału nadawanego Short Term Block Error Rate - stopa błędów. Wartość stosunku ilości błędnych ramek do całkowitej ilości odebranych ramek zerowana w następujących przypadkach: - pojawienie się lub zanik sygnału na wejściu interfejsu liniowego - zsynchronizowanie lub utrata synchronizacji łącza SHDSL - utrata synchronizacji ramki Wskaźniki: LOS - zanik sygnału LOF - utrata synchronizacji ramki NMR - zła jakość linii uniemożliwiająca transmisję sygnału SNRM - stosunek sygnał szum równy zero LA - zbyt duża tłumienność linii uniemożliwiająca transmisję sygnału. IO74-1b 18 Czerwiec 2007
25 4. Instalacja i obsługa 4.1 Wstęp Przed rozpoczęciem eksploatacji konieczna jest prawidłowa, zgodna z przedstawionymi w dalszej części instrukcji zaleceniami, instalacja i konfiguracja modemu. 4.2 Warunki pracy Modem może pracować w sposób ciągły w pomieszczeniach zamkniętych w warunkach zgodnych z pkt.7 Danych technicznych. Nie powinien być narażony na bezpośrednie nasłonecznienie. Nie zaleca się ustawiania modemu na źródłach ciepła, choć dopuszczalne jest ustawienie go na drugim takim samym urządzeniu lub zainstalowanie w stojaku, w którym pracują inne urządzenia. W tym wypadku powinien być jednak zapewniony swobodny przepływ powietrza lub - w razie potrzeby - wentylacja wymuszona. 4.3 Instalacja karty modemu w półce TM-72 Karta MD-74.1 składa się z karty cyfrowej i karty interfejsów. Karta cyfrowa przeznaczona jest do montażu w przedniej części półki w slotach 1-16, a karta interfejsów w odpowiadające im sloty w tylnej części półki. Karty są wyposażone w wyciągacze umożliwiające łatwy montaż i demontaż w półce TM-72. Karty mogą być instalowane w półce bez wyłączania zasilania. Kolejność montażu karty cyfrowej i karty interfejsów jest dowolna. PŁYTA BAZOWA PÓŁKI TM-72 KARTA CYFROWA KARTA INTERFEJSÓW Rys. 13. Uproszczony przekrój półki TM-72 z zainstalowanym modemem MD-74.1 IO74-1b 19 Czerwiec 2007
26 -- MODEM SHDSL / V Zasilanie Modem w wersji wolnostojącej TM-74.1 zasilany jest napięciem stałym z zakresu 18-60VDC o dowolnej polaryzacji. Modem MD-74.1 zasilany jest z półki TM-72. Podłączenie zasilania do półki opisuje instrukcja obsługi półki TM-72. Parametry napięcia zasilania podane zostały w p.7.5 Zasilanie należy doprowadzić do gniazda z zewnętrznymi zaciskami śrubowymi urządzenia wolnostojącego. Biegunowość napięcia zasilającego jest dowolna. Uziemienie należy podłączyć do zacisku uziemiającego na obudowie. Przewód uziemiający powinien mieć małą impedancję dla wielkich częstotliwości. Poprawne zasilanie sygnalizowane jest za pomocą wskaźnika świetlnego na panelu przednim urządzenia oznaczonego symbolem Urządzenie nie posiada wmontowanego układu rozłączającego, dlatego łatwo dostępny układ rozłączający powinien być wmontowany w stałe okablowanie. SHIELD SHDSL PAIR SHIELD 18-60VDC SHIELD SHDSL PAIR SHIELD 18-60VDC SHIELD SHDSL PAIR SHIELD 18-60VDC lub lub lub Rys. 14. Przykłady podłączenia baterii zasilającej 4.5 Dołączanie kabli połączeniowych Interfejs liniowy SHDSL Sygnały wejściowy i wyjściowy interfejsu SHDSL doprowadzone są parą symetryczną o impedancji 135 Ω. Para przewodów może być dołączona w sposób dowolny do zacisków śrubowych oznaczonych na elewacji urządzenia TM-74.1 jako SHDSL PAIR lub dwóch zacisków środkowych gniazda SHDSL w urządzeniu MD W przypadku stosowania pary symetrycznej ekranowanej istnieje możliwość podłączenia ekranu. Opis wyprowadzeń interfejsu liniowego SHDSL przedstawiono na rysunku 5 i 6. IO74-1b 20 Czerwiec 2007
27 4.6 Dołączanie kabli nadzoru MODEM SHDSL / V.35 Aby można było zarządzać urządzeniami należy połączyć nadzorowane urządzenie z komputerem PC posiadającym zainstalowane oprogramowanie Lanwin lub emulator terminala VT100. Podłączenie półki TM-72 wyposażonej w karty MD-74.1 należy wykonać kablem RS-232 o specyfikacji podanej na rys.15. Urządzenie wolnostojące TM-74 należy podłączyć kablem rys.16. Rys. 15. Kabel RS-232 do połączenia półki TM-72 z komputerem PC Pin1 Pin8 1 Niepodłączony 2 Niepodłączony 3 Niepodłączony 4 GND 5 RXD 6 TXD 7 Niepodłączony 8 Niepodłączony Rys. 16. Kabel RS-232 do połączenia modemu TM-74 z komputerem PC Półkę telekomunikacyjną można podłączyć na dwa sposoby: jeśli półka wyposażona jest w moduł nadzoru MD-91 to kabel należy podłączyć do gniazda DB-9 RS-232 modułu zamontowanego w szczelinie 17 półki TM-72 jeśli półka nie posada modułu nadzoru to kabel można dołączyć do gniazda DB-9 karty interfejsów monitorowania będącej stałym wyposażeniem półki TM-72. W tym przypadku na karcie interfejsów monitorowania wymagane jest ustawienie jumperów w położenie RS-232. Opis półki i karty interfejsów monitorowania znajduje się w instrukcji obsługi półki TM Konfiguracja interfejsu SHDSL Przed zainstalowaniem para modemów serii 74 powinna zostać połączona i skonfigurowana. Ma to na celu sprawdzenie i uzyskanie poprawnej współpracy dwóch urządzeń. Konfiguracja może być wykonana przy użyciu komputera PC z zainstalowanym oprogramowaniem opisanym w p.5, p.6 lub terminala VT100. Aby poprawnie skonfigurować interfejs SHDSL dla pary modemów należy: jeden ustawić jako lokalny, a drugi jako zdalny dla obu modemów wybrać tą samą szybkość transmisji Po poprawnym skonfigurowaniu dwóch modemów po ok. 30 sekundach powinna zapalić się dioda SYNC sygnalizująca zsynchronizowanie łącza SHDSL. Po zainstalowaniu modemów w zależności od jakości łącza czas uzyskiwania synchronizacji może się wydłużyć. IO74-1b 21 Czerwiec 2007
28 4.8 Konfiguracja interfejsu V.35 MODEM SHDSL / V.35 Modemy serii 74 posiadają następujące funkcje konfiguracji interfejsu V.35: ustawianie reakcji na wejściowe sygnały sterujące LL i RL. Modem może mieć zablokowaną lub odblokowaną reakcje na sygnały aktywujące pętle testowe opisane w p.3.6 ustawianie sygnałów sterujących DSR, CTS, DCD. Modem posiada możliwość oddzielnego ustawiania każdego sygnału w stan ON, OFF lub AUTO. W trybie AUTO sygnały sterujące DSR i CTS wystawiane są w odpowiedzi na sygnały DTR i RTS, a sygnał DCD jest aktywny gdy nie występuje: zanik sygnału utrata synchronizacji ramki stopa błędów 10-3 ustawienie trybu pracy zegarów. Tryby pracy zegarów umożliwiają realizację poprawnej transmisji danych z urządzeniami DTE. Zależnie od sytuacji należy ustawić: tryb 3CK powinien zostać ustawiony wtedy gdy urządzenie DTE wystawia w obwodzie SCTE zegar synchroniczny do sygnału danych TXD. Ustawienie to eliminuje wpływ opóźnień na moment zatrzaskiwania danych dla kierunku nadawczego i automatycznie uniemożliwia powstawanie błędów transmisji. tryb 2CK powinien zostać ustawiony wtedy gdy urządzenie DTE nie wystawia w obwodzie SCTE zegara synchronicznego do sygnału danych TXD. Ustawienie to nie eliminuje wpływu opóźnień na moment zatrzaskiwania danych dla kierunku nadawczego. Z tego powodu należy sprawdzić czy urządzenie nie generuje błędów transmisji jeśli tak to należy zmienić fazę zegara poprzez jego zanegowanie. Dokładny opis zagadnienia znajduje się w p3.7 niniejszej instrukcji. W praktyce często brak jest informacji na temat czy dane urządzenie DTE pracuje z zegarem SCTE. W takim przypadku najlepiej uruchomić transmisję danych z zegarami w trybie 2CK, a po uzyskaniu bezbłędnej transmisji przełączyć urządzenie w tryb 3CK, jeśli transmisja została przerwana lub pojawiają się błędy transmisji należy przyjąć że urządzenie DTE nie pracuje z zegarem SCTE i powrócić do ustawienia 2CK, natomiast jeśli urządzenia pracują poprawnie należy pozostawić ustawienie w trybie 3CK. Konfigurację w trybie 2CK należy stosować tylko wtedy gdy dołączone urządzenie DTE nie ma możliwości obsługi obwodu zegara SCTE. Zalecanym ustawieniem trybu pracy zegarów dla interfejsu V.35 jest tryb 3CK. Konfiguracja modemów 74 może być wykonana przy użyciu komputera PC z zainstalowanym oprogramowaniem opisanym w p.5, p.6 lub terminala VT100. Konfiguracja urządzeń współpracujących DTE polega na sprawdzeniu czy możliwe jest ustawienie pracy z zegarem TXC wysyłanym do obwodu SCTE jeśli tak to należy wybrać tą opcje i analogicznie ustawić tryb 3CK w modemie. Szybkość transmisji powinna być taka jak w modemie. Zazwyczaj ustawianie tego parametru nie jest konieczne ponieważ routery działające w trybie DTE pracują z zegarem dostarczanym z urządzenia DCE IO74-1b 22 Czerwiec 2007
29 5. Konfiguracja modemów przy użyciu emulatorów terminala VT100 Modemy w wersji wolnostojącej mogą być konfigurowane i nadzorowane z poziomu aplikacji emulatora terminala VT100. W przypadku modemu w wersji MD-74 montowanego w półce TM-72 możliwe jest nadzorowanie wyłącznie przy pomocy aplikacji Lanwin opisanej w p Połączenie modemu z komputerem Modem TM-74 został wyposażony w interfejs RS-232 przeznaczony do zarządzania i nadzoru. Sygnały są wyprowadzone na złączu RJ45 opisanym na rys.4. Sposób połączenia z komputerem został opisany w p.4.6. Dołączenie kabli nadzoru. 5.2 Uruchomienie programu nadzoru modemu W celu uruchomienia oprogramowania nadzoru należy podłączyć urządzenie do terminala lub komputera PC wyposażonego w program emulacji terminala zgodnego z VT100, a następnie skonfigurować terminal lub program emulacji terminala (na przykład TERM95 pakietu Norton Commander lub HYPERTERMINAL systemu Windows). W poniższej tabeli przedstawiono wymagane ustawienia tych programów umożliwiające poprawną współpracę między terminalem a modemem TM-74 : Parametr TERM95 HYPERTERMINAL Szybkość transmisji Ilość bitów danych 8 8 Ilość bitów stopu 0 1 Sterowanie przepływem Brak Brak Echo lokalne Brak Brak Terminal typu VT100 - Parzystość - Brak Czcionka - Terminal Po włączeniu zasilania modem wykonuje testy układów wewnętrznych. Po przejściu testów modem jest gotowy do pracy. Można więc przystąpić do pracy z terminalem, w którym po uruchomieniu wpisać należy komendę: START <ENTER> Komenda ta może być wprowadzona zarówno małymi jak i dużymi literami. Urządzenie rozpoznaje komendę i zgłasza się wypisując typ urządzenia oraz swój adres. Następnie użytkownik proszony jest o wprowadzenie hasła dostępu do urządzenia. W przypadku jeżeli wcześniej hasło nie było wprowadzane możliwe jest przejście dalej bez jego wpisywania (wciskając klawisz ENTER). IO74-1b 23 Czerwiec 2007
30 5.3 Opis poszczególnych paneli terminala VT100 Terminal multipleksera TM/MD74 projektowany był z myślą o wygodzie i prostocie użytkowania. Zbudowano go z kilku powiązanych ze sobą menu i paneli, których obsługa została maksymalnie uproszczona. Cała praca z programem sprowadza się praktycznie do obsługi klawiszy STRZAŁEK, BACKSPACE, SPACE, ENTER. Użytkownik zmuszony jest do "ręcznej" wymiany informacji z terminalem tylko tam, gdzie jest to naprawdę niezbędne (wprowadzanie i modyfikacja daty, zegara, hasła, nazwy urządzenia). Każdy z dostępnych paneli podzielony został na trzy (wspólne dla wszystkich paneli) paski. Są to: pasek z nazwą aktywnego panelu oraz aktualną datą i zegarem systemowym 2. pasek z nazwą urządzenia, jego adresem oraz adresem urządzenia zdalnego (jeśli jest podłączone) 3. pasek skrótów klawiszowych wskazujący dostępne w danym panelu operacje IO74-1b 24 Czerwiec 2007
31 5.4 Menu główne Menu główne jest ekranem wejściowym do wszystkich pozostałych paneli i podmenu. Wyboru podmenu dokonujemy klawiszami strzałek i klawiszem ENTER Parametry Systemu Rys. 17. Panel - Menu Główne Poniższy panel umożliwia: modyfikowanie nazwy urządzenia uaktywnienie hasła i wpisanie nowego (w przypadku wprowadzenia hasła podczas uruchamiania terminala będziemy o nie pytani) zmianę czasu i daty systemowej. Aby zmienić interesującą nas pozycję należy przesunąć na nią kursor i wcisnąć ENTER, by wejść w tryb edycji. Zmiana zatwierdzana jest także klawiszem ENTER. Rys. 18. Panel - Parametry Systemu IO74-1b 25 Czerwiec 2007
32 AWARYJNE USUNIĘCIE HASŁA!! W przypadku zapomnienia hasła możliwe jest jego awaryjne usunięcie. W tym celu należy - zamiast hasła - wpisać %kod01. Program wygeneruje wtedy ośmiocyfrowy ciąg, który należy przekazać do obsługi serwisowej firmy LANEX. Na jego podstawie zostanie wygenerowane hasło awaryjne, umożliwiające 12 godzinny dostęp do urządzenia. W ciągu 12 godzin można, posługując się tym hasłem, usunąć stare hasło i wprowadzić nowe Dziennik zdarzeń Panel ten wyświetla zdarzenia dotyczące urządzenia. Rodzaje rejestrowanych zdarzeń zostały opisane w p.3.8 W panelu tym możliwe jest wykasowanie zapisu wszystkich zdarzeń z pamięci urządzenia klawiszami CTRL+R. Rys. 19. Panel - Dziennik Zdarzeń IO74-1b 26 Czerwiec 2007
33 5.4.3 Interfejs SHDSL Panel SHDSL służy do: konfiguracji parametrów pracy tego interfejsu, podglądu parametrów pracy konfiguracji i monitorowania liczników ES/SES zakładania pętli testowych Rys. 20. Panel SHDSL Interfejs SHDSL konfiguracja Panel ten umożliwia ustawienie trybu pracy tego interfejsu. Do wyboru mamy tryby pracy LOKALNY lub ZDALNY. Rys. 21. Panel SHDSL, Konfiguracja IO74-1b 27 Czerwiec 2007
34 Interfejs SHDSL monitorowanie W panelu tym wyświetlane są parametry obrazujące bieżący stan interfejsu SHDSL liczników i wskaźników opisanych w rozdziale p.3.9 Monitorowane parametry jakościowe interfejsu SHDSL. Rys. 22. Panel SHDSL, Monitorowanie Interfejs SHDSL liczniki ES / SES Składnikami tego panelu są: KONFIGURACJA ES / SES i MONITOROWANIE ES / SES. Rys. 23. Panel SHDSL, Liczniki ES / SES IO74-1b 28 Czerwiec 2007
35 Interfejs SHDSL konfiguracja ES / SES W panelu konfiguracji ES / SES możliwe jest ustawienie czasu rozpoczęcia zliczania sekund z błędami ES i sekund z poważnymi błędami SES. Panel umożliwia ustawianie wartości progowych minimalnych i maksymalnych dla liczników SES15, SES24, ES15, ES24 na podstawie których generowane są wpisy do dziennika zdarzeń oraz alarmy. Generowanie alarmów od przekroczenia progów może być załączone lub wyłączone. Rys. 24. Panel SHDSL, Konfiguracja ES / SES Interfejs SHDSL monitorowanie ES / SES W panelu MONITOROWANIE ES / SES wyświetlone są piętnastominutowe i dwudziestoczterogodzinne raporty z liczenia błędów ES, oraz SES. Noszą one nazwy ES15, SES15, ES24 i SES24. Po wejściu do tego panelu wyświetlane są liczniki błędów ES15. Pozostałe liczniki wyświetlane są po naciśnięciu klawisza strzałki do dołu. Opis przykładowego wiersza: ES15[04] : ALN ES15[04] - piętnastominutowy licznik sekund z błędami ES. Licznik numer data zakończenia zliczania błędów (rok / miesiąc / dzień) 11:57 - czas zakończenia zliczania błędów liczba sekund z błędami ES zliczona w piętnastominutowym okresie czasu w tym przypadku w czasie od 11:42 do 11:57 ALN - sygnalizacja alarmu: - ALN - alarm niepilny - ALP - alarm pilny IO74-1b 29 Czerwiec 2007
36 Rys. 25. Panel SHDSL, monitorowanie ES / SES Interfejs SHDSL Pętle testowe Terminal modemu TM/MD74 posiada aktywowania pętli testowych od strony interfejsu SHDSL. Założenie pętli sygnalizowane jest na panelu przednim świeceniem odpowiedniej diody LED. Pętle testowe zostały opisane w p.3.6 Pętle testowe. Rys. 26. Panel - SHDSL, Pętle IO74-1b 30 Czerwiec 2007
37 5.4.4 Interfejs V.35 Panel ten umożliwia: Konfigurację parametrów pracy interfejsu V.35 Monitorowanie jego parametrów pracy Rys. 27. Panel - V Interfejs V.35 konfiguracja Panel ten umożliwia ustawienie wszystkich parametrów wymaganych dla poprawnej pracy tego interfejsu. Poniżej przedstawiony jest wykaz wszystkich dostępnych parametrów konfiguracyjnych: FAZA ZEGARA: zanegowany niezanegowany 2CK/3CK (tryb pracy zegarów opis w p.3.7): 2CK - tryb z dwoma zegarami 3CK - tryb z trzema zegarami CTS: ON - sygnał w stanie ON wystawiony niezależnie od innych warunków OFF - sygnał w stanie OFF wystawiony niezależnie od innych warunków AUTO - wystawiany w odpowiedzi na sygnał RTS (w przypadku zaniku lub utraty synchronizacji sygnału wejściowego CTS ustawiany jest w stanie OFF, w przeciwnym przypadku CTS przepisywany jest z RTS) IO74-1b 31 Czerwiec 2007
38 DSR: ON - sygnał w stanie ON wystawiony niezależnie od innych warunków OFF - sygnał w stanie OFF wystawiony niezależnie od innych warunków AUTO - wystawiany w odpowiedzi na sygnał DTR (w przypadku zaniku lub utraty synchronizacji sygnału wejściowego DSR ustawiany jest w stanie OFF, w przeciwnym przypadku DSR przepisywany jest z DTR) Rys. 28. Panel - Konfiguracja DCD: ON - sygnał w stanie ON wystawiony niezależnie od innych warunków OFF - sygnał w stanie OFF wystawiony niezależnie od innych warunków AUTO - ustawiony w stan OFF (w przypadku zaniku lub utraty synchronizacji, w przeciwnym razie w stan ON) LL: ZABLOKOWANE - sygnał sterujący LL jest ignorowany ODBLOKOWANE - sygnał sterujący LL (może aktywować pętlę LDL) RL: ZABLOKOWANE - sygnał sterujący RL jest ignorowany ODBLOKOWANE - sygnał sterujący RL (może aktywować pętlę RDL) Aby zmienić interesującą nas pozycję należy przesunąć na nią kursor i nacisnąć ENTER. Terminal zezwala wtedy na zmianę wybranego parametru. Zmiana ta odbywa się przy użyciu klawiszy STRZAŁEK, SPACJI oraz klawisza ENTER do zatwierdzania zmian. UWAGA! : W przypadku aktywowania pętli sygnały sterujące CTS, DSR, DCD, TM ustawione są następująco: TYP 1: CTS = ON, DSR = ON, DCD = ON, TM = ON. (lokalnie) IO74-1b 32 Czerwiec 2007
39 TYP 2: (lokalnie) CTS = OFF, DSR = OFF, DCD = OFF, TM = ON. TYP 2: (zdalnie) CTS = ON, DSR = ON, DCD = ON, TM = ON Interfejs V.35 monitorowanie Panel monitorowanie informuje o aktualnym stanie sygnałów sterujących opisanych w p.3.3 Opis sygnałów sterujących interfejsu cyfrowego. Rys. 29. Panel - V.35, monitorowanie Szybkość Transmisji Oprogramowanie nadzoru umożliwia wybór szybkości transmisji jako wielokrotność wartości 64kbit/s. Dopuszczalne jest ustawienie w zakresie IO74-1b 33 Czerwiec 2007
40 Rys. 30. Panel Szybkość transmisji Konfiguracja zegara W tym panelu wybieramy źródło zegara służącego do synchronizacji urządzenia pracującego w trybie lokalny interfejsu SHDSL. Możliwy jest wybór sygnału zegara z pośród wariantów: wewnętrzny generator, odtworzony z linii SHDSL, zegar zewnętrzny z SCTE interfejsu V.35 Wyboru dokonujemy wciskając klawisz ENTER. W trybie zdalny interfejsu SHDSL urządzenie pracuje tylko z zegarem odtworzonym i nie ma możliwości wyboru innego źródła zegara. Dokładny opis przenoszenia i konfiguracji zegarów dla połączonej pary modemów został opisany w p.3.7 Konfiguracja zegarów urządzenia. Rys. 31. Panel - konfiguracja zegara IO74-1b 34 Czerwiec 2007

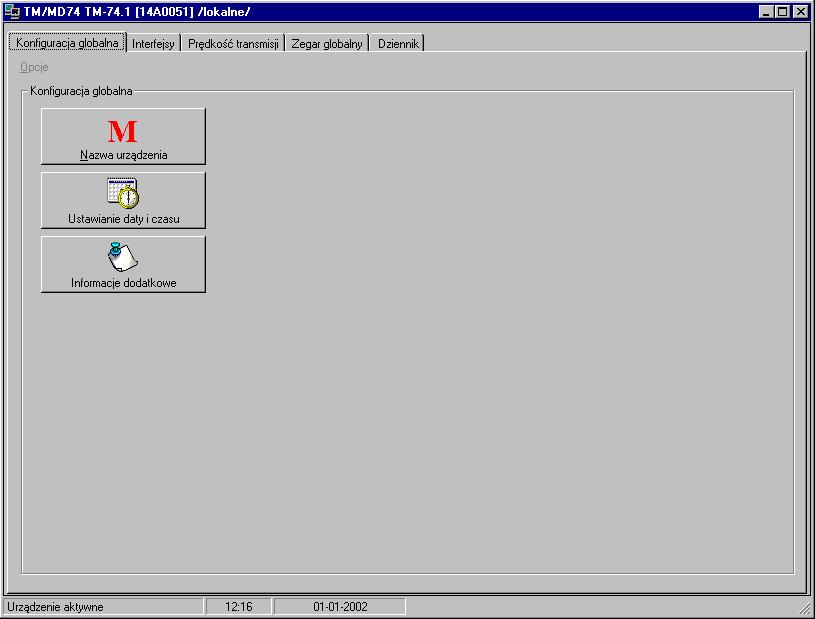

41 6. Konfiguracja modemów przy użyciu aplikacji LanWin Aplikacja Lanwin w wersji lokalnej umożliwia nadzorowanie i monitorowanie urządzeń wolnostojących TM-74 oraz półek TM-72 wyposażonych w karty modemów MD-74. Opis podłączenia komputera został podany w p.4.6 Dołączanie kabli nadzoru 6.1 Konfiguracja globalna Zakładka ta umożliwia wpisanie nazwy urządzenia, ustawienie systemowej daty i czasu, oraz na obejrzenie dodatkowych informacji o urządzeniu. Rys. 32. Konfiguracja globalna Nazwa urządzenia Po naciśnięciu przycisku Nazwa urządzenia otwierane jest okno w którym możliwe jest wpisanie jego nazwy. Podczas pracy z urządzeniem wprowadzona nazwa pojawi się w oknie aktywnych urządzeń i w oknie urządzenia, którego nazwę zmieniano. Rys. 33. Nazwa urządzenia IO74-1b 35 Czerwiec 2007
42 6.1.2 Ustawianie daty i czasu MODEM SHDSL / V.35 Naciśnięcie przycisku Ustawianie czasu i daty spowoduje wyświetlenie okienka przedstawiającego aktualną datę i czas ustawione w urządzeniu. Zmiany wprowadzone w okienku po zatwierdzeniu klawiszem OK aktualizują datę i czas w urządzeniu. Rys. 34. Ustawianie daty i czasu Informacje dodatkowe Po naciśnięciu klawisza Informacje dodatkowe zostanie wyświetlone okienko, w którym zawarte będą dodatkowe informacje dotyczące przyłączonego urządzenia. Rys. 35. Informacje dodatkowe 6.2 Interfejsy Zakładka Interfejsy przeznaczona jest do obsługi interfejsów V.35 i SHDSL. W jej skład wchodzą zakładki podrzędne wymienionych interfejsów. Każda z tych zakładek pozwala na niezależne, konfigurowanie parametrów pracy, monitorowanie i zakładanie pętli testowych. W przypadku interfejsu SHDSL, również odczyt liczników ES/SES. Niżej przedstawiony jest szczegółowy opis poszczególnych zakładek. IO74-1b 36 Czerwiec 2007
43 6.2.1 Zakładka V Zakładka Konfiguracja Przedstawiona na Rys. 36 zakładka Konfiguracja umożliwia, wybór i zmianę parametrów pracy interfejsu V.35. Szczegółowy opis parametrów i sygnałów sterujących wyświetlonych w tej zakładce przedstawiony jest w punkcie Interfejs V.35 konfiguracja. UWAGA! : Rys. 36. Interfejs V.35, Konfiguracja. Po wybraniu wartości parametrów pracy interfejsu, należy je zapisać w urządzeniu naciskając przycisk Zapisz. IO74-1b 37 Czerwiec 2007

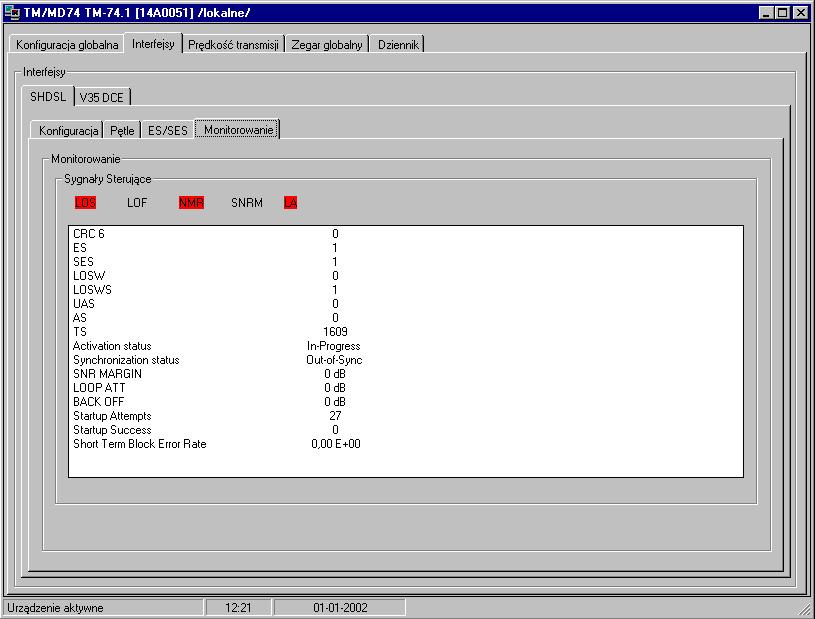

44 Zakładka Monitorowanie Zakładka Monitorowanie umożliwia bieżącą kontrolę sygnalizacji interfejsu cyfrowego. Wygląd tej zakładki pokazany jest na rys 37. Rys. 37. V.35, Monitorowanie Zakładka SHDSL Podrzędne zakładki tego interfejsu służą do jego konfiguracji, monitorowania i testowania. Niżej przedstawiony jest ich dokładny opis Zakładka Konfiguracja Dobór parametrów pracy interfejsu wymaga jedynie wyboru trybu pracy interfejsu. Tryb pracy: LOKALNY ZDALNY UWAGA! : W celu umożliwienia poprawnej pracy połączonej pary modemów jeden modem musi być skonfigurowany w trybie LOKALNY, a drugi w trybie ZDALNY. IO74-1b 38 Czerwiec 2007

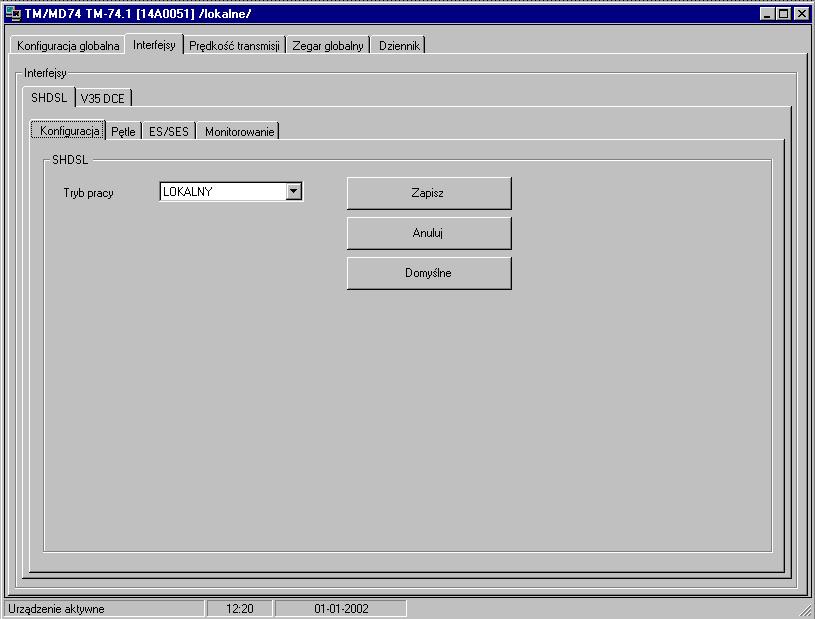

45 Rys. 38. Interfejs SHDSL, Konfiguracja Zakładka Monitorowanie W panelu tym wyświetlane są parametry obrazujące bieżący stan interfejsu SHDSL liczników i wskaźników opisanych w p.3.9 Monitorowane parametry jakościowe interfejsu SHDSL. Rys. 39. Interfejs SHDSL, Monitorowanie IO74-1b 39 Czerwiec 2007

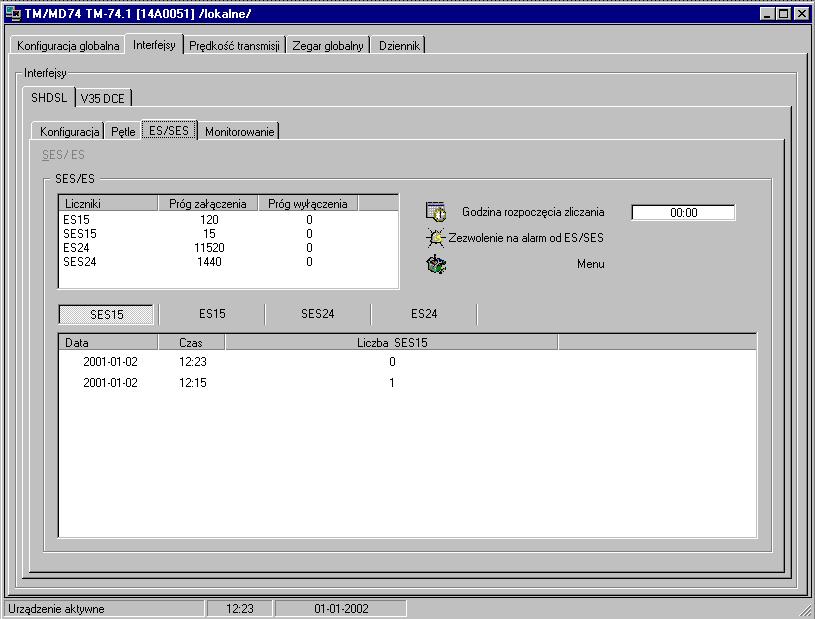

46 Zakładka ES/SES MODEM SHDSL / V.35 Zakładka ta umożliwia ustawienie czasu rozpoczęcia zliczania sekund z błędami ES i sekund z poważnymi błędami SES, ustawianie wartości progowych minimalnych i maksymalnych dla liczników SES15, SES24, ES15, ES24 na podstawie których generowane są wpisy do dziennika zdarzeń oraz alarmy. Generowanie alarmów od przekroczenia progów może być załączone lub wyłączone. Po naciśnięcie klawisza ES/SES, znajdującego się w lewym; górnym rogu zakładki rozwijana jest lista zawierająca polecenia: Raporty Zapisz, Drukuj Kasowanie (kasowanie liczników ES/SES), Godzina rozpoczęcia zliczania (otwierane jest okno do wpisania godziny), Generowanie ALP i ALN Konfiguracja (otwierane jest okno do wpisania wartości progowych przełączania sygnalizacji błędów ES15, SES15, ES24, SES24). Godzina rozpoczęcia zliczania może być wpisana również po przyciśnięciu przycisku Godzina rozpoczęcia zliczania, znajdującego się po prawej stronie okna ES/SES, lub po kliknięciu okna znajdującego się poniżej tego przycisku. Konfiguracja progów przełączania sygnalizacji błędów ES15, SES15, ES24, SES24 możliwa jest również po kliknięciu w dowolnym miejscu okna ES/SES. Przyciśnięcie przycisku Generowanie ALP i ALN zezwala na sygnalizację tych alarmów po przekroczeniu ustawionych wartości progowych ES/SES. W dolnej części tej zakładki, w zależności od naciśniętego przycisku: SES15, SES24, ES15, ES24 wyświetlone są w oknie poniżej tych przycisków liczby sekund ES lub SES. Rys. 40. Interfejs SHDSL, ES/SES IO74-1b 40 Czerwiec 2007

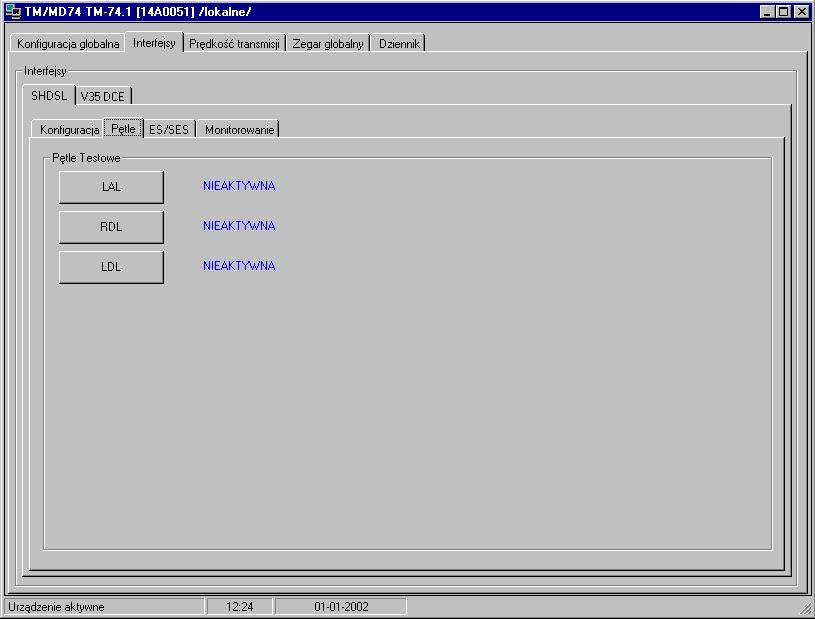

47 Zakładka Pętle testowe MODEM SHDSL / V.35 W zakładce Pętle możliwe jest aktywowanie lub deaktywowanie pętli testowych opisanych w p3.6 Rys. 41. Interfejs SHDSL, Panel Pętle IO74-1b 41 Czerwiec 2007
48 6.3 Prędkość transmisji Oprogramowanie nadzoru umożliwia wybór prędkość transmisji jako wielokrotność wartości 64kbit/s. Dopuszczalne jest ustawienie w zakresie Zegar Rys. 42. Prędkość transmisji Zakładka Zegar pozwala na ustawienie źródła sygnału zegara służącego do synchronizacji urządzenia pracującego w trybie lokalny interfejsu SHDSL. Przez rozwinięcie listy na tej zakładce możliwe jest ustawienie źródła na: zegar wewnętrzny zegar zewnętrzny z SCTE interfejsu V.35 Zatwierdzenie wykonanej zmiany dokonujemy wciskając klawisz ZAPISZ. W trybie zdalny interfejsu SHDSL urządzenie pracuje tylko z zegarem odtworzonym i nie ma możliwości wyboru źródła zegara. IO74-1b 42 Czerwiec 2007

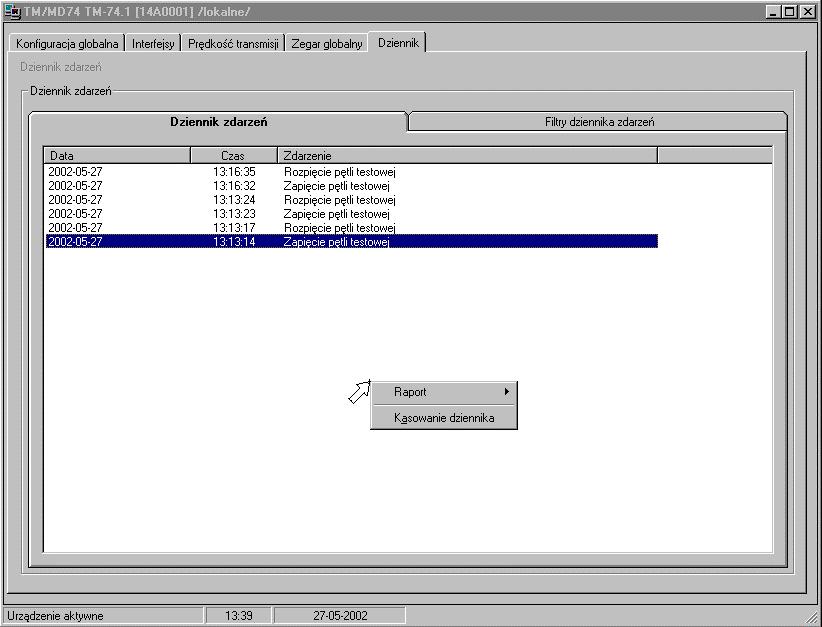

49 Rys. 43. Zegar. 6.5 Dziennik W zakładce tej wyświetlane są zdarzenia dotyczące interfejsu SHDSL modemu. Zakładka Dziennik składa się z dwóch zakładek: Dziennik zdarzeń Filtr dziennika zdarzeń. W lewym, górnym rogu tej zakładki znajduje się przycisk Dziennik zdarzeń po naciśnięciu którego wyświetlana jest lista z poleceniami: Kasowanie dziennika - kasowanie wszystkich zarejestrowanych zdarzeń. Raport - do wyboru: Zapisz - zapisanie raportu z zarejestrowanych zdarzeń. Drukuj - wydrukowanie raportu z zarejestrowanych zdarzeń Dziennik zdarzeń W zakładce Dziennik zdarzeń wyświetlone są zarejestrowane zdarzenia dotyczące modemu. Rodzaje rejestrowanych zdarzeń zostały opisane w p.3.8. W zakładce tej możliwe jest wykasowanie całej zarejestrowanej listy zdarzeń. Można tego dokonać przez naciśnięcie w prawego klawisza myszy (gdy znajduje się ona w tym oknie) i wybrania polecenia kasowanie dziennika. IO74-1b 43 Czerwiec 2007

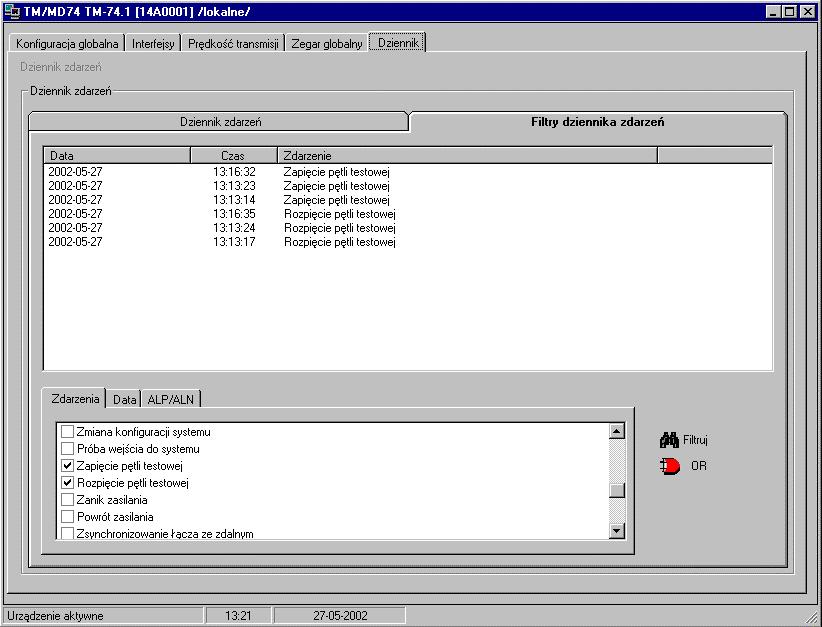

50 Rys. 44. Dziennik zdarzeń Filtr dziennika zdarzeń Zakładka ta podzielona jest na dwie części. W górnej części zakładki wyświetlane są zdarzenia które są wynikiem filtrowania wszystkich zarejestrowanych zdarzeń (wyświetlonych w zakładce Dziennik zdarzeń ). W dolnej części okna pokazane są po lewej stronie trzy zakładki składowe. Umożliwiają one wybranie kryteriów filtrowania zdarzeń. Wykaz zakładek kryteriów filtrowania Zdarzenia, Pozwala na wybranie do wyświetlenia zdarzeń jedynie jednego typu z przedstawionej wyżej listy rejestrowanych zdarzeń. Data Umożliwia wybranie kryterium czasu filtrowania zdarzeń. W zakładce tej możliwe jest wybranie daty i godziny początku i końca tego kryterium. ALP/ALN Pozwala na wybranie kryteriów wyświetlanych zdarzeń analogicznych do ustalonych dla: Kryteria alarmu pilnego (p Zakładka ES/SES), Kryteria alarmu niepilnego (p Zakładka ES/SES), kryteria pozostałe (nie zawierające się w kryteriach alarmu pilnego i alarmu niepilnego) Po prawej stronie tego okna znajdują się dwa przyciski: Filtruj - wyświetlane są zdarzenia typu i wartości takiej jak, w zakładce po lewej stronie. OR - wyświetlane są zdarzenia z zastosowaniem kryteriów z wszystkich zakładek IO74-1b 44 Czerwiec 2007
51 Rys. 45. Filtr dziennika zdarzeń IO74-1b 45 Czerwiec 2007
