1 Przemysłowy konwerter - MICROSENS Informacje ogólne Dla połączeń urządzeń, rozdzielni i systemów sterujących wyposażonych w interfejsy szeregowe MICROSENS oferuje specjalne konwertery mediów w wersji przemysłowej. Dostępne są wersje urządzeń z interfejsami -, -422, Zasięg transmisji przy wykorzystaniu światłowodu wielomodowego wynosi maksymalnie 2 km, dla włókien jednomodowych jest to dystans rzędu 120 km. Konwerter -485 jest kompatybilny z różnymi przemysłowymi systemami typu field bus, jak np. Profibus, Bitbus, Interbus. Konwersja następuje w sposób transparentny, nie ma zatem potrzeby żadnych dostosowań do przesyłanych przepustowości. Zintegrowany z urządzeniami uchwyt umożliwia bezpośredni montaż na szynie 35 mm. Zasilanie odbywa się poprzez zewnętrzne przyłącze 24 V DC. Dodatkowy zacisk pozwala na podłączenie redundantnego zasilania. Dla łatwiejszej instalacji konwertery obok standardowego złącza SUB-D9 wyposażone są także w złącza zaciskowe. Bezpotencjałowe złącze alarmowe umożliwia podłączenie zewnętrznego systemu alarmowego, który będzie reagował w sytuacjach awaryjnych.

Zasięg transmisji przy wykorzystaniu światłowodu wielomodowego wynosi maksymalnie 2 km, dla włókien jednomodowych jest to dystans rzędu 120 km.

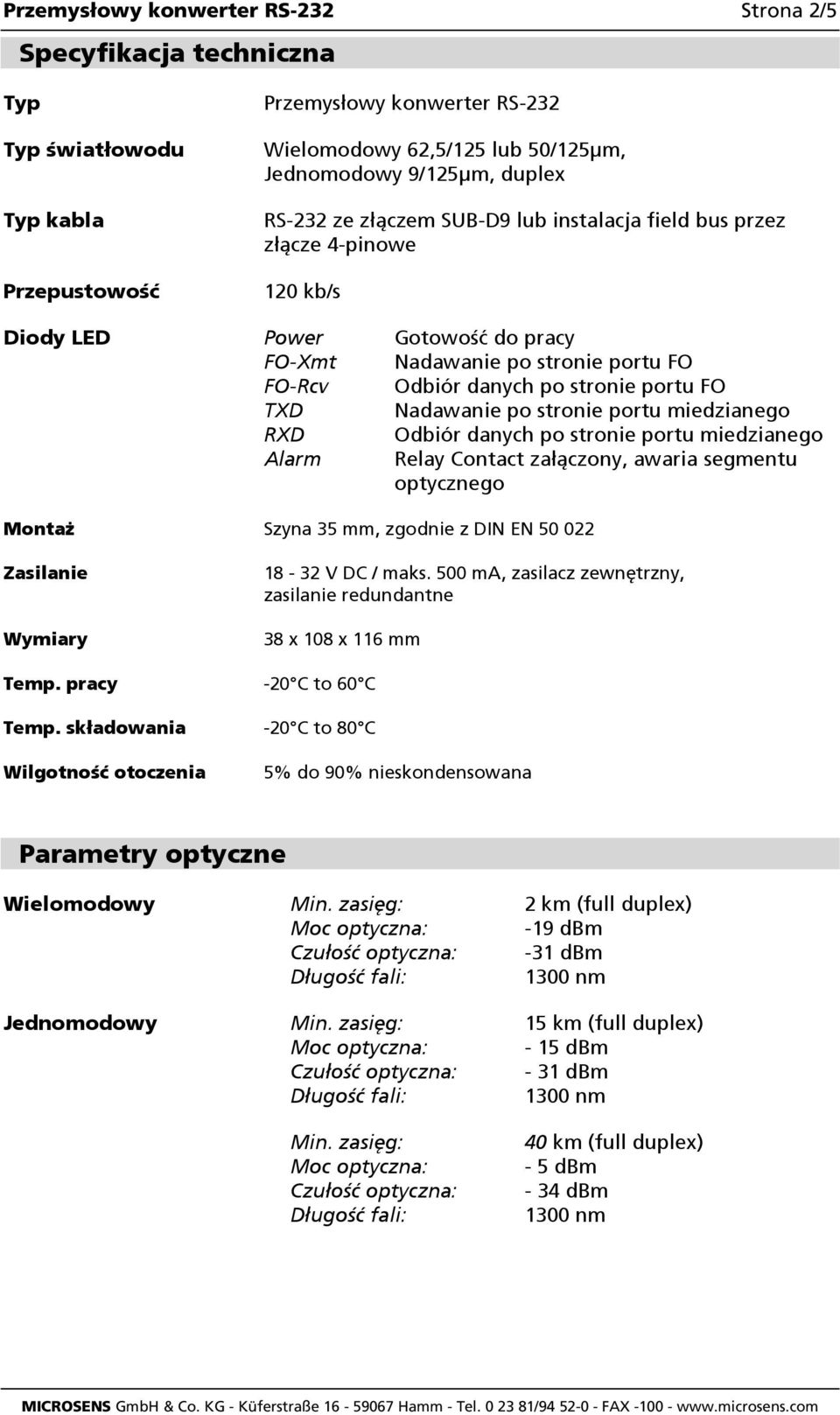

2 Przemysłowy konwerter - Strona 2/5 Specyfikacja techniczna Typ Typ światłowodu Typ kabla Przepustowość Przemysłowy konwerter - Wielomodowy 62,5/125 lub 50/125µm, Jednomodowy 9/125µm, duplex - ze złączem SUB-D9 lub instalacja field bus przez złącze 4-pinowe 120 kb/s Diody LED Gotowość do pracy FO-Xmt Nadawanie po stronie portu FO FO-Rcv Odbiór danych po stronie portu FO TXD Nadawanie po stronie portu miedzianego RXD Odbiór danych po stronie portu miedzianego Alarm Relay Contact załączony, awaria segmentu optycznego Montaż Szyna 35 mm, zgodnie z DIN EN Zasilanie Wymiary V DC / maks. 500 ma, zasilacz zewnętrzny, zasilanie redundantne 38 x 108 x 116 mm Temp. pracy -20 C to 60 C Temp. składowania -20 C to 80 C Wilgotność otoczenia 5% do 90% nieskondensowana Parametry optyczne Wielomodowy Min. zasięg: 2 km (full duplex) Moc optyczna: -19 dbm Czułość optyczna: -31 dbm Jednomodowy Min. zasięg: 15 km (full duplex) Moc optyczna: - 15 dbm Czułość optyczna: - 31 dbm Min. zasięg: Moc optyczna: Czułość optyczna: 40 km (full duplex) - 5 dbm - 34 dbm

stronie portu miedzianego RXD Odbiór danych po stronie portu miedzianego Alarm Relay Contact załączony, awaria segmentu optycznego Montaż Szyna 35 mm, zgodnie z DIN EN 50 022 Zasilanie Wymiary 18-32

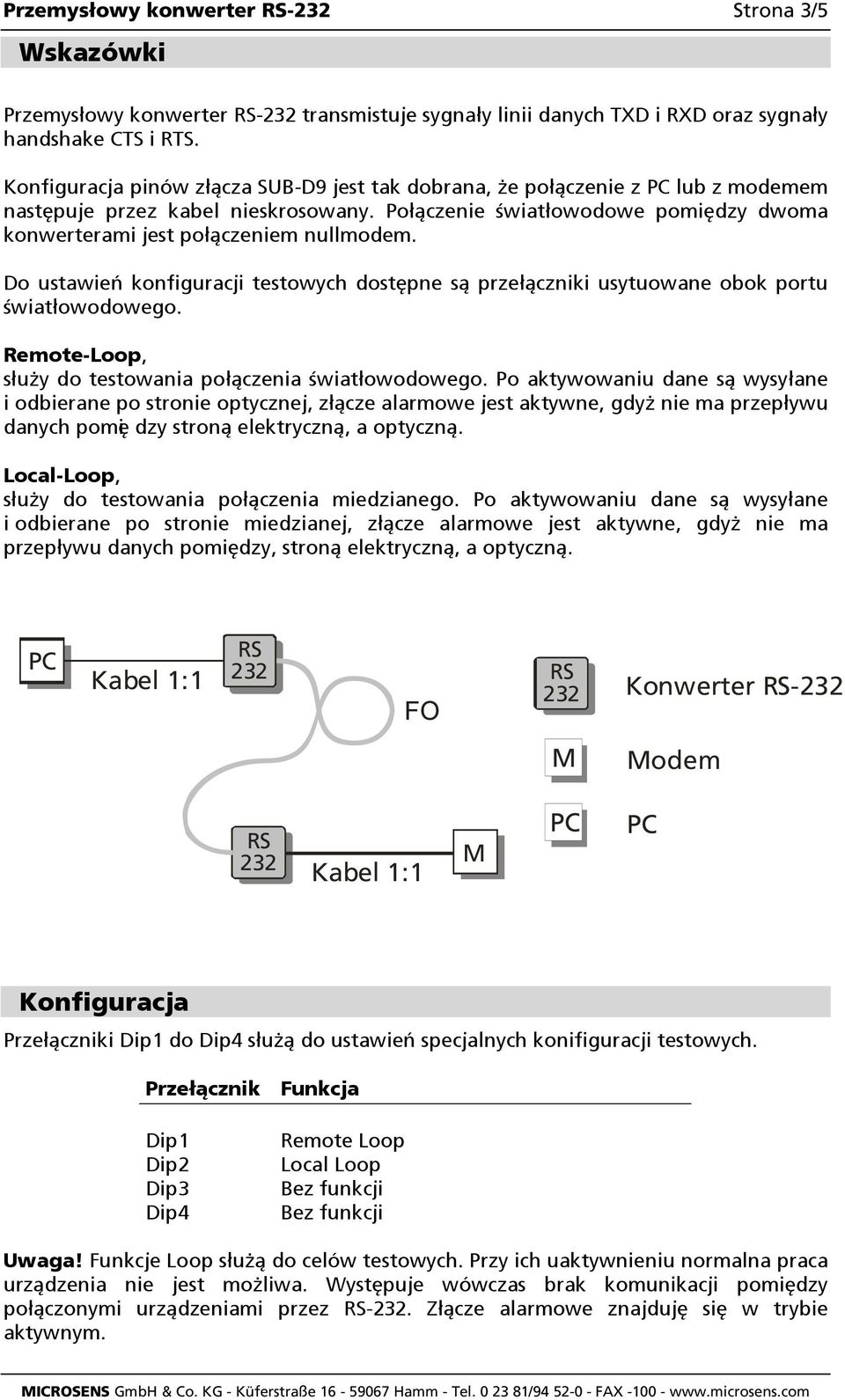

3 Przemysłowy konwerter - Strona 3/5 Wskazówki Przemysłowy konwerter - transmistuje sygnały linii danych TXD i RXD oraz sygnały handshake CTS i RTS. Konfiguracja pinów złącza SUB-D9 jest tak dobrana, że połączenie z lub z modemem następuje przez kabel nieskrosowany. Połączenie światłowodowe pomiędzy dwoma konwerterami jest połączeniem nullmodem. Do ustawień konfiguracji testowych dostępne są przełączniki usytuowane obok portu światłowodowego. Remote-Loop, służy do testowania połączenia światłowodowego. Po aktywowaniu dane są wysyłane i odbierane po stronie optycznej, złącze alarmowe jest aktywne, gdyż nie ma przepływu danych pomię dzy stroną elektryczną, a optyczną. Local-Loop, służy do testowania połączenia miedzianego. Po aktywowaniu dane są wysyłane i odbierane po stronie miedzianej, złącze alarmowe jest aktywne, gdyż nie ma przepływu danych pomiędzy, stroną elektryczną, a optyczną. Kabel 1:1 FO Konwerter - M Modem Kabel 1:1 M Konfiguracja Przełączniki Dip1 do Dip4 służą do ustawień specjalnych konifiguracji testowych. Przełącznik Dip1 Dip2 Dip3 Dip4 Funkcja Remote Loop Local Loop Uwaga! Funkcje Loop służą do celów testowych. Przy ich uaktywnieniu normalna praca urządzenia nie jest możliwa. Występuje wówczas brak komunikacji pomiędzy połączonymi urządzeniami przez -. Złącze alarmowe znajduję się w trybie aktywnym.

Do ustawień konfiguracji testowych dostępne są przełączniki usytuowane obok portu światłowodowego. Remote-Loop, służy do testowania połączenia światłowodowego.

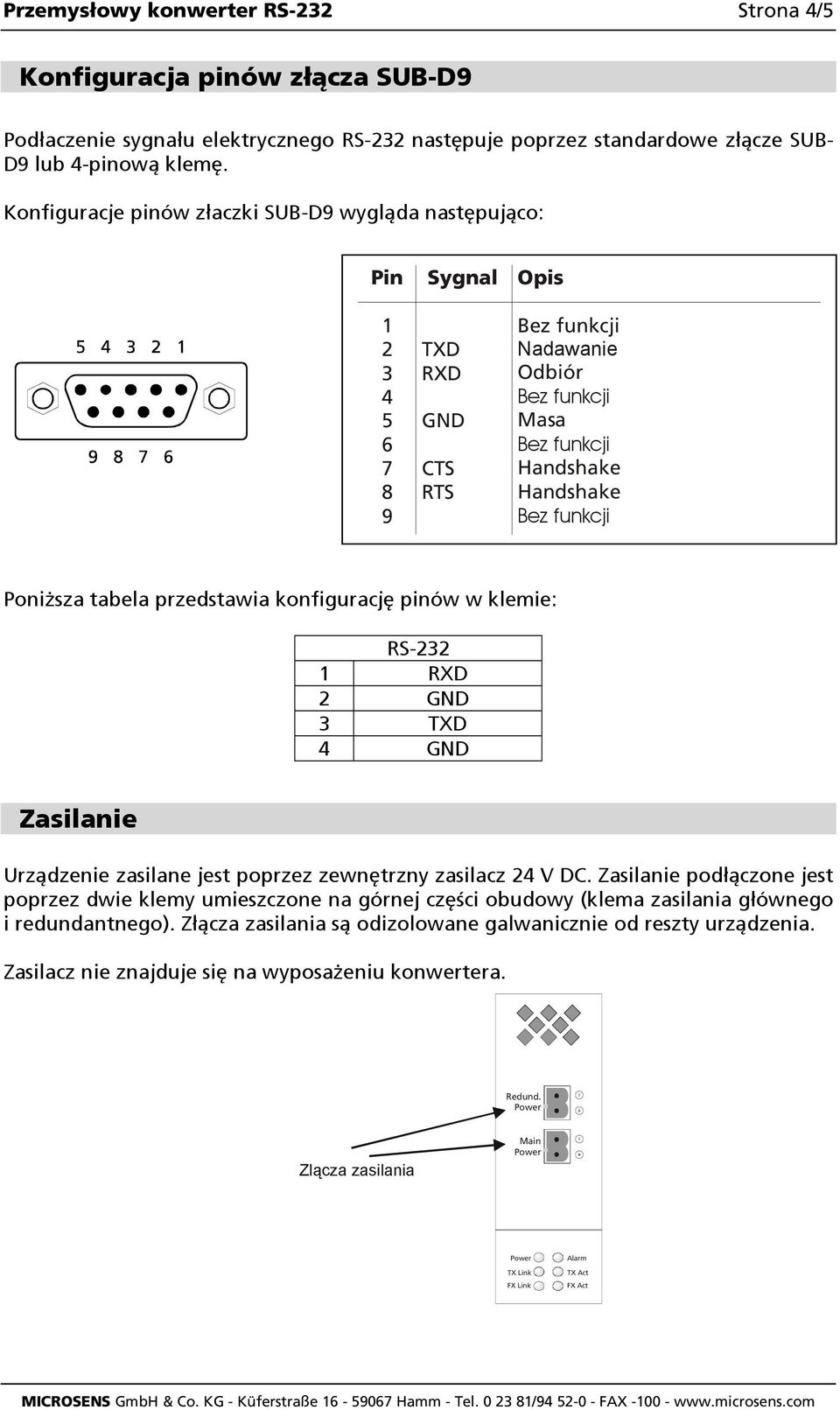

4 Przemysłowy konwerter - Strona 4/5 Konfiguracja pinów złącza SUB-D9 Podłaczenie sygnału elektrycznego - następuje poprzez standardowe złącze SUB- D9 lub 4-pinową klemę. Konfiguracje pinów złaczki SUB-D9 wygląda następująco: Pin Sygnal TXD RXD GND CTS RTS Opis Nadawanie Odbiór Masa Handshake Handshake Poniższa tabela przedstawia konfigurację pinów w klemie: - 1 RXD 2 GND 3 TXD 4 GND Zasilanie Urządzenie zasilane jest poprzez zewnętrzny zasilacz 24 V DC. Zasilanie podłączone jest poprzez dwie klemy umieszczone na górnej części obudowy (klema zasilania głównego i redundantnego). Złącza zasilania są odizolowane galwanicznie od reszty urządzenia. Zasilacz nie znajduje się na wyposażeniu konwertera. Redund. Zlącza zasilania Main TX Link FX Link Alarm TX Act FX Act

pinów w klemie: - 1 RXD 2 GND 3 TXD 4 GND Zasilanie Urządzenie zasilane jest poprzez zewnętrzny zasilacz 24 V DC.

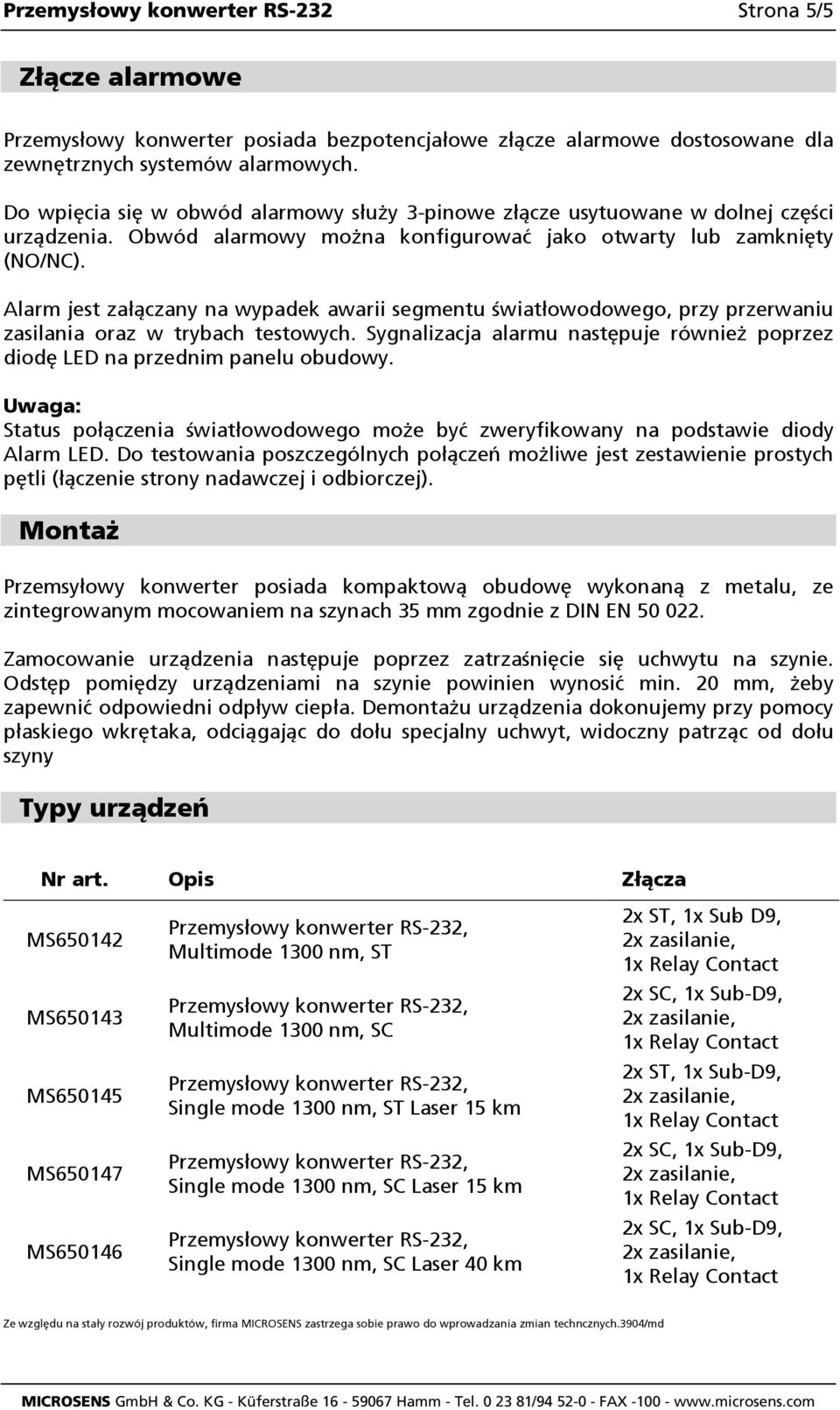

5 Przemysłowy konwerter - Strona 5/5 Złącze alarmowe Przemysłowy konwerter posiada bezpotencjałowe złącze alarmowe dostosowane dla zewnętrznych systemów alarmowych. Do wpięcia się w obwód alarmowy służy 3-pinowe złącze usytuowane w dolnej części urządzenia. Obwód alarmowy można konfigurować jako otwarty lub zamknięty (NO/NC). Alarm jest załączany na wypadek awarii segmentu światłowodowego, przy przerwaniu zasilania oraz w trybach testowych. Sygnalizacja alarmu następuje również poprzez diodę LED na przednim panelu obudowy. Uwaga: Status połączenia światłowodowego może być zweryfikowany na podstawie diody Alarm LED. Do testowania poszczególnych połączeń możliwe jest zestawienie prostych pętli (łączenie strony nadawczej i odbiorczej). Montaż Przemsyłowy konwerter posiada kompaktową obudowę wykonaną z metalu, ze zintegrowanym mocowaniem na szynach 35 mm zgodnie z DIN EN Zamocowanie urządzenia następuje poprzez zatrzaśnięcie się uchwytu na szynie. Odstęp pomiędzy urządzeniami na szynie powinien wynosić min. 20 mm, żeby zapewnić odpowiedni odpływ ciepła. Demontażu urządzenia dokonujemy przy pomocy płaskiego wkrętaka, odciągając do dołu specjalny uchwyt, widoczny patrząc od dołu szyny. Typy urządzeń Nr art. Opis Złącza MS MS MS MS MS Multimode, ST Multimode, SC Single mode, ST Laser 15 km Single mode, SC Laser 15 km Single mode, SC Laser 40 km 2x ST, 1x Sub- D9, 2x ST, 1x Sub-D9, Ze względu na stały rozwój produktów, firma MICROSENS zastrzega sobie prawo do wprowadzania zmian techncznych.3904/md

Alarm jest załączany na wypadek awarii segmentu światłowodowego, przy przerwaniu zasilania oraz w trybach testowych. Sygnalizacja alarmu następuje również poprzez diodę LED na przednim panelu obudowy.
