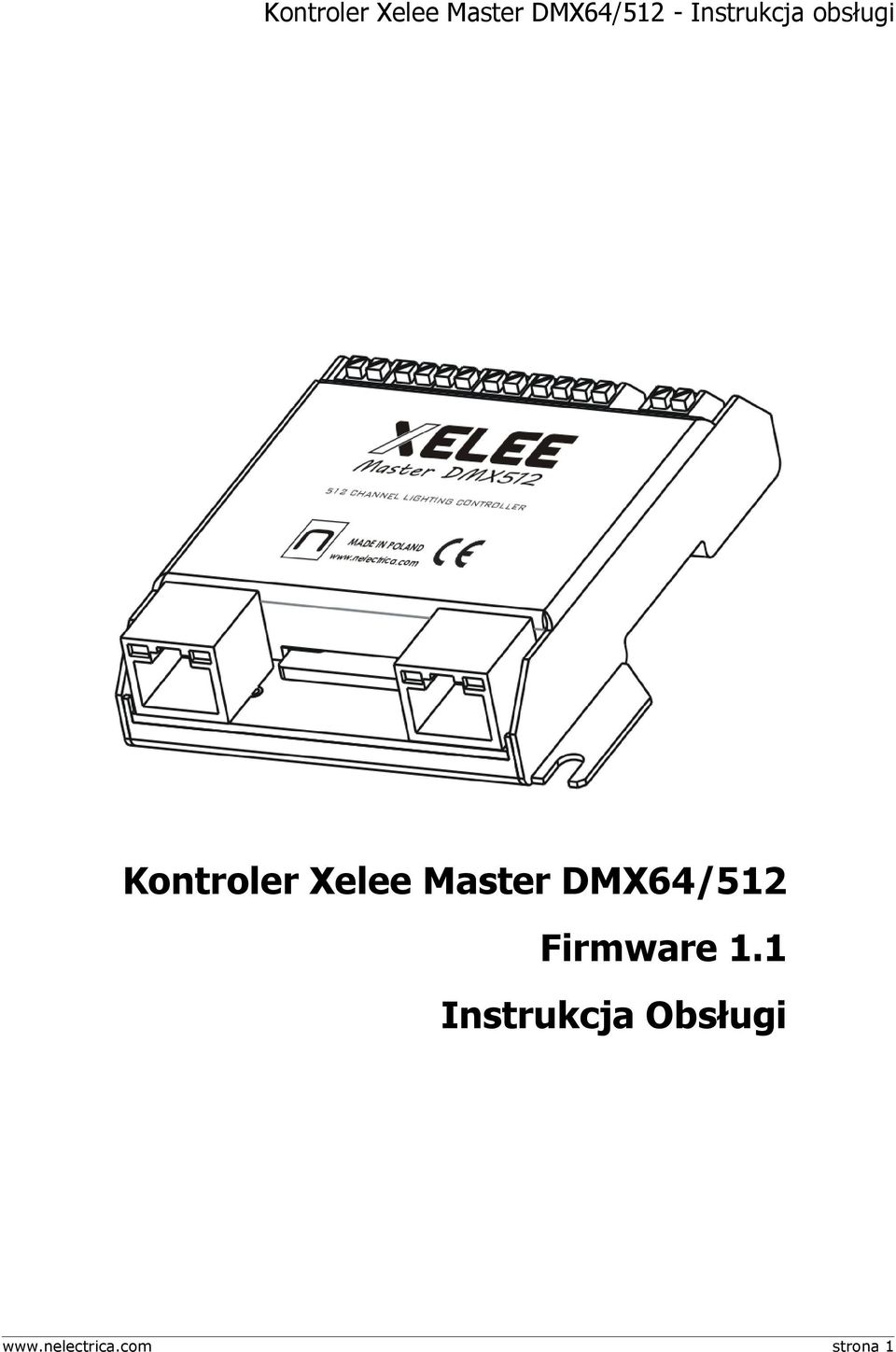

1 Kontroler Xelee Master DMX64/512 Firmware 1.1 Instrukcja Obsługi strona 1

2 Spis Treści 1. Informacje ogólne 2. Instalacja 2.1 Panel przedni Panel tylny Schemat podłączenia Obsługa urządzenia 3.1 Sterowanie za pomocą przycisków i czujnika zmierzchowego Sterowanie za pomocą pilota IR Sterowanie za pomocą sygnału DPC...8 strona 2

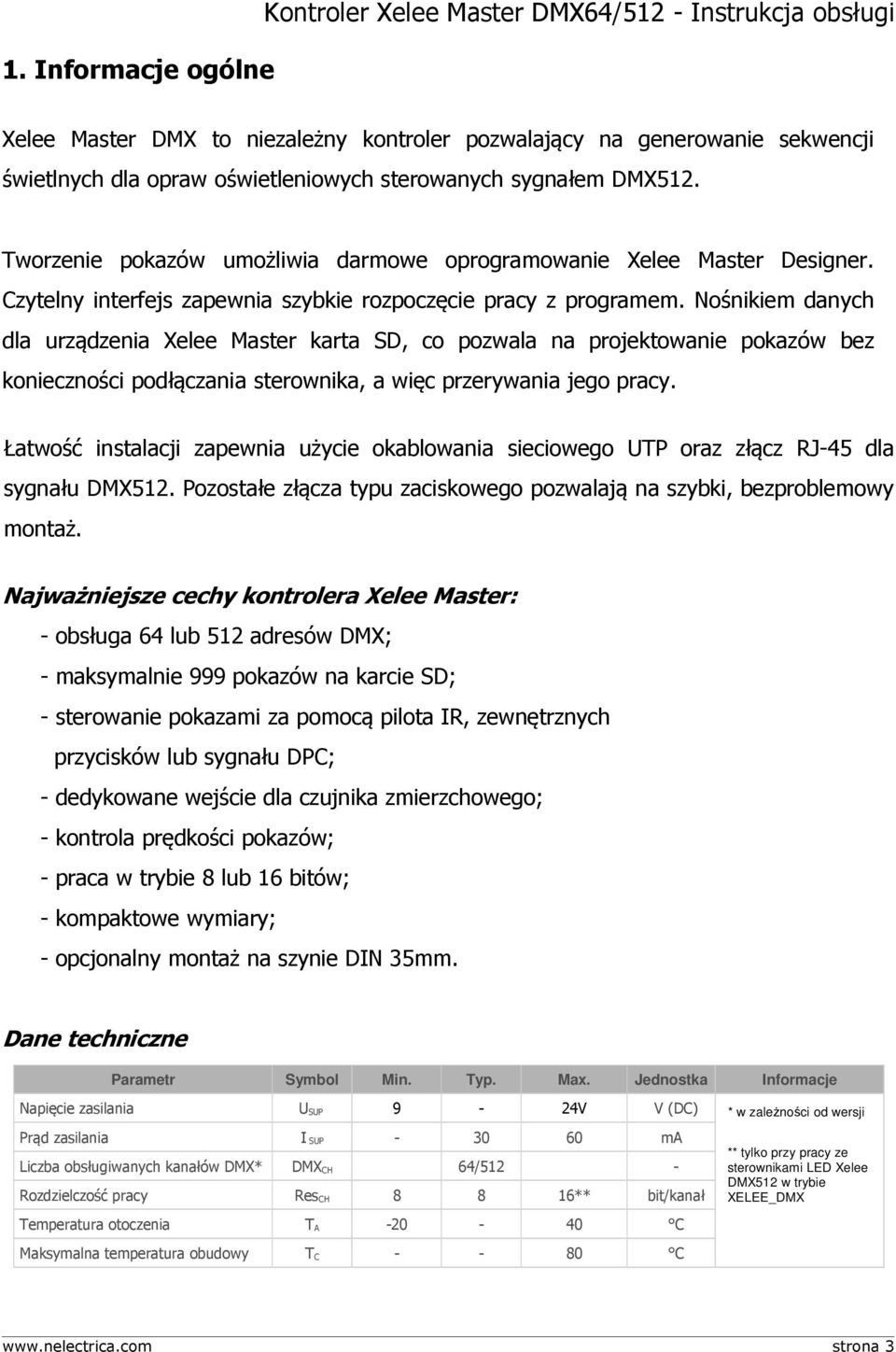

3 1. Informacje ogólne Kontroler Xelee Master DMX64/512 - Instrukcja obsługi Xelee Master DMX to niezależny kontroler pozwalający na generowanie sekwencji świetlnych dla opraw oświetleniowych sterowanych sygnałem DMX512. Tworzenie pokazów umożliwia darmowe oprogramowanie Xelee Master Designer. Czytelny interfejs zapewnia szybkie rozpoczęcie pracy z programem. Nośnikiem danych dla urządzenia Xelee Master karta SD, co pozwala na projektowanie pokazów bez konieczności podłączania sterownika, a więc przerywania jego pracy. Łatwość instalacji zapewnia użycie okablowania sieciowego UTP oraz złącz RJ-45 dla sygnału DMX512. Pozostałe złącza typu zaciskowego pozwalają na szybki, bezproblemowy montaż. Najważniejsze cechy kontrolera Xelee Master: - obsługa 64 lub 512 adresów DMX; - maksymalnie 999 pokazów na karcie SD; - sterowanie pokazami za pomocą pilota IR, zewnętrznych przycisków lub sygnału DPC; - dedykowane wejście dla czujnika zmierzchowego; - kontrola prędkości pokazów; - praca w trybie 8 lub 16 bitów; - kompaktowe wymiary; - opcjonalny montaż na szynie DIN 35mm. Dane techniczne Parametr Symbol Min. Typ. Max. Jednostka Informacje Napięcie zasilania U SUP 9-24V V (DC) * w zależności od wersji Prąd zasilania I SUP ma Liczba obsługiwanych kanałów DMX* DMX CH 64/512 - Rozdzielczość pracy Res CH ** bit/kanał Temperatura otoczenia T A C Maksymalna temperatura obudowy T C C ** tylko przy pracy ze sterownikami LED Xelee DMX512 w trybie XELEE_DMX strona 3

4 Wymiary Kody zamówień (P/N) P/N: XMD06410 XMD51210 XPIR XUIR APRM XDIN opis Xelee Master DMX 64 - firmware 1.0 Xelee Master DMX firmware 1.0 Czujnik IR Xpanel Czujnik Micro IR Pilot IR Uchwyt na szynę 35mm DIN strona 4

5 2. Instalacja 2.1 Panel przedni Slot kart SD pozwala na umieszczenie karty SD z zapisanymi pokazami świetlnymi. Wejście DMX/IR/DPC (RJ-45) pozwala na doprowadzenie zewnętrznego sygnału DMX512, podłączenie czujnika dla pilota IR, lub sterowanie sygnałem cyfrowym DPC (Digital Playback Control). Wyjście DMX (RJ-45) służy do wyprowadzenia sygnału DMX512 dla sterowanych opraw oświetleniowych. DMX512/IR/DPC IN: DMX512 OUT: 1. DMX512 DATA IN (+) 1. DMX512 DATA OUT (+) 2. DMX512 DATA IN (-) 2. DMX512 DATA OUT (-) 3. nieużywane (nie zwierać) 3. nieużywane 4. Przycisk/Odbiornik IR (GND) 4. nieużywane 5. Odbiornik IR (1) 5. nieużywane 6. Odbiornik IR (2) 6. nieużywane 7. DMX512 COMMON 7. DMX512 COMMON 8. DMX512 COMMON 8. DMX512 COMMON Diody diagnostyczne (DIAG. LED) - urządzenie sygnalizuje stan pracy przy pomocy czterech diod LED o barwach żółtej i zielonej umieszczonych w gniazdach DMX IN/OUT. Stan pracy urządzenia LED 1 LED 2 LED 3 LED 4 Obecny poprawny sygnał na wejściu DMX MIGA Generacja dema MIGA Urządzenie wyłączone/pauza ŚWIECI Wykonywanie komendy DPC MIGA MIGA Błąd karty SD MIGA Uszkodzony pokaz MIGA strona 5

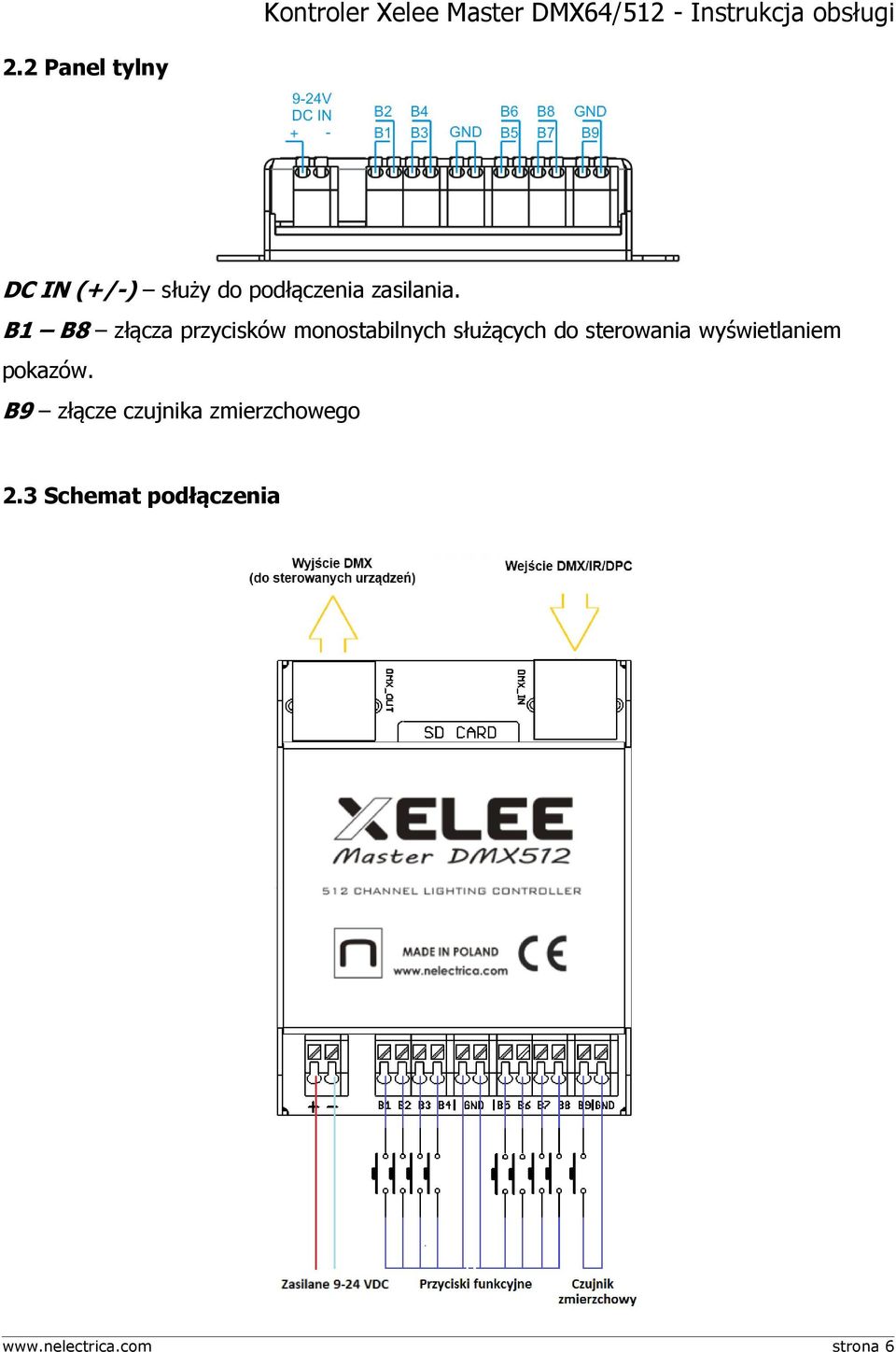

6 2.2 Panel tylny DC IN (+/-) służy do podłączenia zasilania. B1 B8 złącza przycisków monostabilnych służących do sterowania wyświetlaniem pokazów. B9 złącze czujnika zmierzchowego 2.3 Schemat podłączenia strona 6

7 3. Obsługa urządzenia Kontroler Xelee Master DMX64/512 - Instrukcja obsługi Kontroler uruchamia się automatycznie po podłączeniu zasilania. W przypadku braku karty SD, wyjście DMX pozostaje nieaktywne. Kartę SD można umieścić we włączonym urządzeniu. Po zainstalowaniu karty, urządzenie przeszukuje nośnik w poszukiwaniu zapisanych pokazów świetlnych. Jeśli nie zostaną odnalezione żadne prawidłowo zapisane pokazy, urządzenie sygnalizuje to za pomocą odpowiedniej diody diagnostycznej. Obecność na nośniku danych pokazów świetlnych powoduje automatyczne odtwarzanie pierwszego z nich, lub ostatnio odtwarzanego pokazu, jeśli zawartość karty nie była modyfikowana. Urządzenie zaczyna transmitować sygnał DMX512 dla opraw oświetleniowych. Pokazy są odtwarzane w sposób ciągły w pętli. Jeśli dowolne ustawienia wyświetlanego pokazu i prędkości odtwarzania zostały zmienione, są one zapisywane na nośniku i przywracane po zaniku zasilania lub po ponownym włączeniu urządzenia za pomocą pilota lub odpowiedniego przycisku. Powoduje to wyświetlenie ostatnio używanego pokazu po ponownym uruchomieniu. W przypadku zapisania na karcie SD nowych pokazów za pomocą oprogramowania Xelee Master Designer, wszystkie ustawienia odtwarzania pokazów, takie jak prędkości poszczególnych pokazów oraz ostatnio odtwarzany pokaz, zostaną utracone. Pojawienie się na wejściu DMX sygnału sterującego DMX512 powoduje przerwanie pracy urządzenia i przekazanie sygnału wejściowego na wyjście DMX. Kontroler Xelee Master staje się przezroczysty umożliwiając wysterowanie opraw za pomocą innego źródła, jak konsola DMX, czy komputer PC z odpowiednim oprogramowaniem. Działanie sterownika po zakończeniu odbioru sygnału wejściowego DMX512 określają opcje użyte przy zapisie pokazów na kartę SD przez aplikację Xelee Master Designer. Zakres adresów wykorzystywanych w pokazie ma wpływ na częstotliwość odświeżania kanałów DMX przez kontroler. Kompletny opis korzystania z aplikacji Xelee Master Designer znajduje się w instrukcji obsługi oprogramowania. strona 7

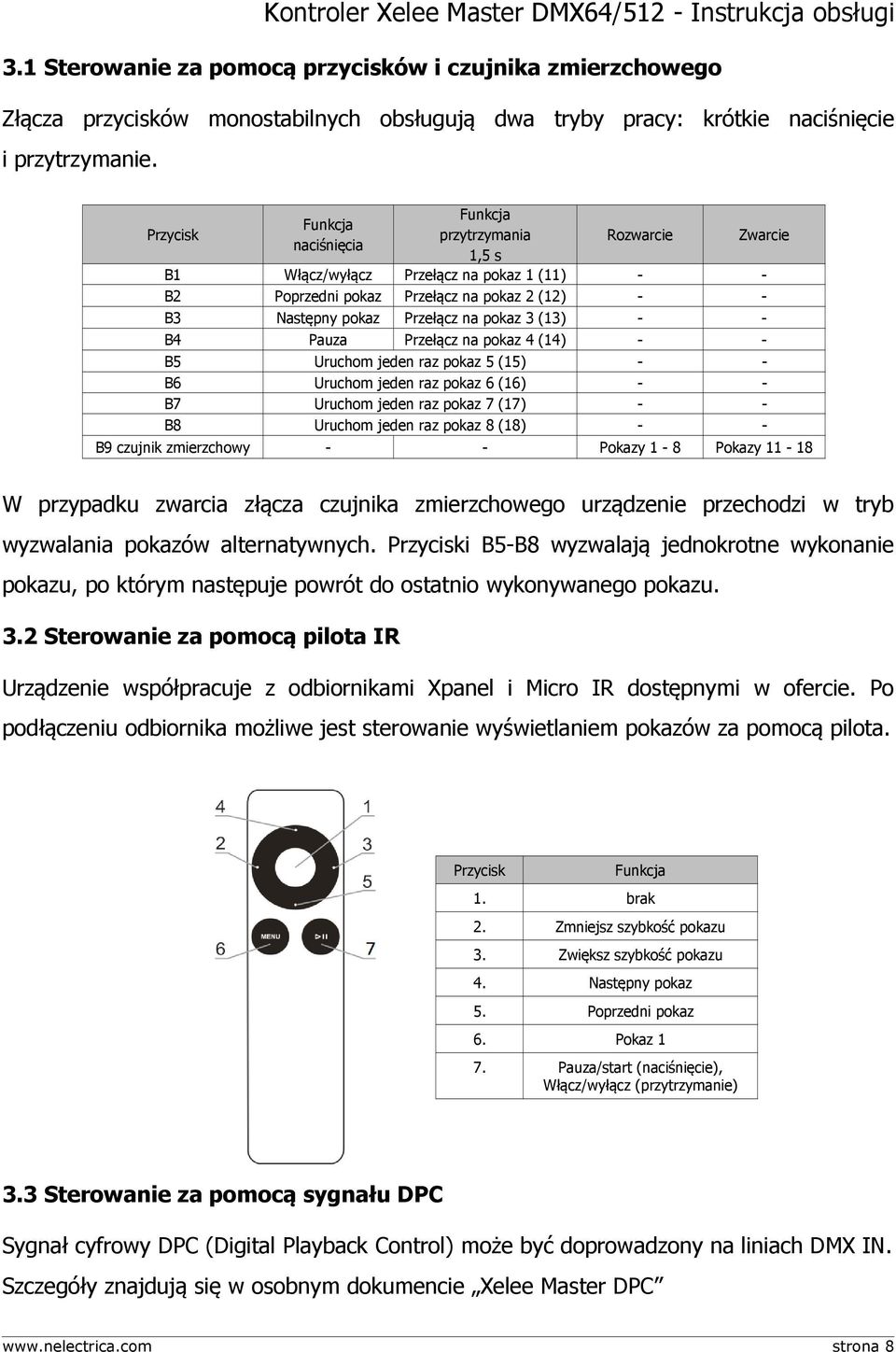

8 3.1 Sterowanie za pomocą przycisków i czujnika zmierzchowego Złącza przycisków monostabilnych obsługują dwa tryby pracy: krótkie naciśnięcie i przytrzymanie. Przycisk Funkcja naciśnięcia Funkcja przytrzymania 1,5 s Rozwarcie Zwarcie B1 Włącz/wyłącz Przełącz na pokaz 1 (11) - - B2 Poprzedni pokaz Przełącz na pokaz 2 (12) - - B3 Następny pokaz Przełącz na pokaz 3 (13) - - B4 Pauza Przełącz na pokaz 4 (14) - - B5 Uruchom jeden raz pokaz 5 (15) - - B6 Uruchom jeden raz pokaz 6 (16) - - B7 Uruchom jeden raz pokaz 7 (17) - - B8 Uruchom jeden raz pokaz 8 (18) - - B9 czujnik zmierzchowy - - Pokazy 1-8 Pokazy W przypadku zwarcia złącza czujnika zmierzchowego urządzenie przechodzi w tryb wyzwalania pokazów alternatywnych. Przyciski B5-B8 wyzwalają jednokrotne wykonanie pokazu, po którym następuje powrót do ostatnio wykonywanego pokazu. 3.2 Sterowanie za pomocą pilota IR Urządzenie współpracuje z odbiornikami Xpanel i Micro IR dostępnymi w ofercie. Po podłączeniu odbiornika możliwe jest sterowanie wyświetlaniem pokazów za pomocą pilota. Przycisk Funkcja 1. brak 2. Zmniejsz szybkość pokazu 3. Zwiększ szybkość pokazu 4. Następny pokaz 5. Poprzedni pokaz 6. Pokaz 1 7. Pauza/start (naciśnięcie), Włącz/wyłącz (przytrzymanie) 3.3 Sterowanie za pomocą sygnału DPC Sygnał cyfrowy DPC (Digital Playback Control) może być doprowadzony na liniach DMX IN. Szczegóły znajdują się w osobnym dokumencie Xelee Master DPC strona 8

9 Instrukcja obsługi kontrolera Xelee Master DMX64/512, wersja 1.1 PL, data publikacji: Wszystkie informacje zawarte w niniejszym dokumencie służą wyłącznie celom informacyjnym. Autor dokumentu dołożył wszelkich starań, aby informacje w nim zawarte były dokładne i zgodne ze stanem faktycznym. Informacje te mogą ulec zmianie bez uprzedzenia. Firma Nelectrica nie ponosi odpowiedzialności za błędy techniczne lub redakcyjne oraz braki występujące w niniejszym dokumencie. Najnowsza wersja dokumentu jest dostępna na witrynie internetowej Wszelkie przytoczone nazwy produktów mogą być znakami towarowymi odpowiednich firm. Firma Nelectrica nie ponosi odpowiedzialności za żadne szkody, bezpośrednie lub pośrednie, wynikające z wykorzystania niniejszego dokumentu. Wszelkie prace instalatorskie związane z opisywanym produktem powinny być wykonywane zgodnie z obowiązującymi normami. Jedyne gwarancje na produkty i usługi, udzielane przez firmę Nelectrica są określane w odpowiednich oświadczeniach gwarancyjnych. Żaden zapis niniejszego dokumentu nie może być uważany za dodatkową gwarancję związaną z opisywanym produktem. strona 9
