1 Extender KVM z portami VGA i PS/2 EXTENDER KVM Z PORTAMI VGA, PS/2 I ZASIĘGIEM 180m NA KABLU CAT5 FUNKCJONALNOŚĆ Extender XTENDEX KVM pozwala wynieść na odległość 180m (600 feet) klawiaturę, monitor i mysz. Równolegle ze zdalną można korzystać z lokalnej klawiatury, monitora i myszy. Extender posiada porty PS/2 (klawiatura i mysz) i VGA (monitor). Moduły lokalny i wyniesiony łączy się okablowaniem UTP CAT 5 / 5e / 6. Najwyższa dostępna na rynku jakość sygnału VGA przenoszona okablowaniem CAT5. Możliwość dołączenia klawiatury, myszy i monitora do modułu lokalnego i wyniesionego. Moduł lokalny dołączany do PC lub przełącznika KVM. Przenoszona rozdzielczość video do 1920x1440 pikseli. Możliwość lokalnego i zdalnego dostępu do serwerów sieciowych. Wbudowana ochrona przeciwprzepięciowa. Opcjonalny zewnętrzny moduł ochrony przeciwprzepięciowej. Opcjonalnie wersja modułu extendera z możliwością dołączenia dwóch modułów wyniesionych na odległość 180m każdy. Brak możliwości dołączenia klawiatury, myszy i monitora do modułu lokalnego w opcji z dwoma modułami wyniesionymi. Opcjonalnie wersja modułu extendera z portem stereo audio lub portem RS232. Aktywna emulacja klawiatury i myszy. Możliwość wykorzystania istniejącego okablowania CAT5 do wyniesienia klawiatury, monitora i myszy. Opcjonalny uchwyt VESA umożliwiający montaż modułu lokalnego lub zdalnego extendera na tylnym panelu monitora.

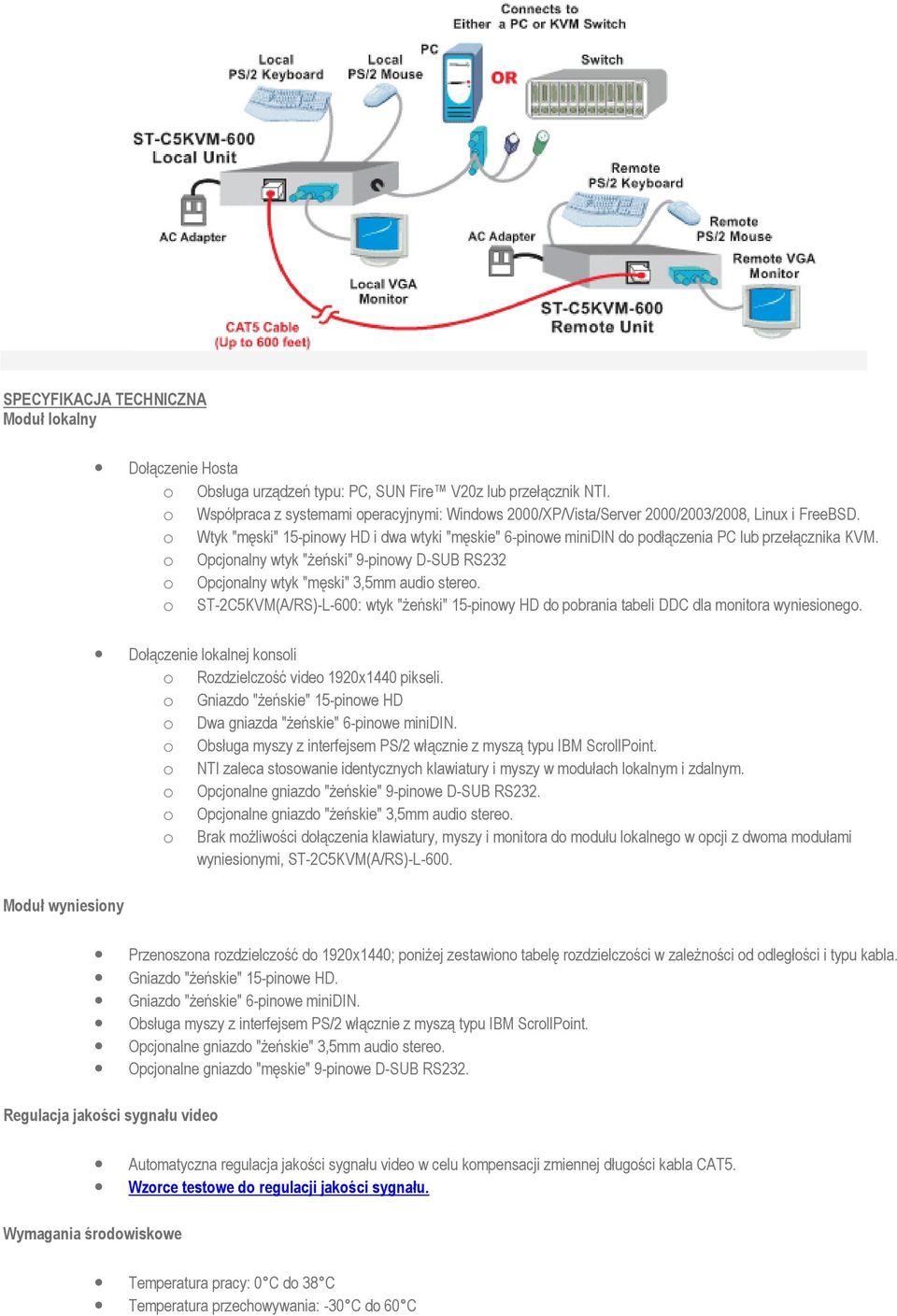

Moduły lokalny i wyniesiony łączy się okablowaniem UTP CAT 5 / 5e / 6. Najwyższa dostępna na rynku jakość sygnału VGA przenoszona okablowaniem CAT5.

2 SPECYFIKACJA TECHNICZNA Moduł lokalny Dołączenie Hosta o Obsługa urządzeń typu: PC, SUN Fire V20z lub przełącznik NTI. o Współpraca z systemami operacyjnymi: Windows 2000/XP/Vista/Server 2000/2003/2008, Linux i FreeBSD. o Wtyk "męski" 15-pinowy HD i dwa wtyki "męskie" 6-pinowe minidin do podłączenia PC lub przełącznika KVM. o Opcjonalny wtyk "żeński" 9-pinowy D-SUB RS232 o Opcjonalny wtyk "męski" 3,5mm audio stereo. o ST-2C5KVM(A/RS)-L-600: wtyk "żeński" 15-pinowy HD do pobrania tabeli DDC dla monitora wyniesionego. Moduł wyniesiony Dołączenie lokalnej konsoli o Rozdzielczość video 1920x1440 pikseli. o Gniazdo "żeńskie" 15-pinowe HD o Dwa gniazda "żeńskie" 6-pinowe minidin. o Obsługa myszy z interfejsem PS/2 włącznie z myszą typu IBM ScrollPoint. o NTI zaleca stosowanie identycznych klawiatury i myszy w modułach lokalnym i zdalnym. o Opcjonalne gniazdo "żeńskie" 9-pinowe D-SUB RS232. o Opcjonalne gniazdo "żeńskie" 3,5mm audio stereo. o Brak możliwości dołączenia klawiatury, myszy i monitora do modułu lokalnego w opcji z dwoma modułami wyniesionymi, ST-2C5KVM(A/RS)-L-600. Przenoszona rozdzielczość do 1920x1440; poniżej zestawiono tabelę rozdzielczości w zależności od odległości i typu kabla. Gniazdo "żeńskie" 15-pinowe HD. Gniazdo "żeńskie" 6-pinowe minidin. Obsługa myszy z interfejsem PS/2 włącznie z myszą typu IBM ScrollPoint. Opcjonalne gniazdo "żeńskie" 3,5mm audio stereo. Opcjonalne gniazdo "męskie" 9-pinowe D-SUB RS232. Regulacja jakości sygnału video Automatyczna regulacja jakości sygnału video w celu kompensacji zmiennej długości kabla CAT5. Wzorce testowe do regulacji jakości sygnału. Wymagania środowiskowe Temperatura pracy: 0 C do 38 C Temperatura przechowywania: -30 C do 60 C

o Wtyk "męski" 15-pinowy HD i dwa wtyki "męskie" 6-pinowe minidin do podłączenia PC lub przełącznika KVM. o Opcjonalny wtyk "żeński" 9-pinowy D-SUB RS232 o Opcjonalny wtyk "męski" 3,5mm audio stereo.

3 Wilgotność względna pracy i przechowywania: 17 do 90% bez efektu kondensacji Wymiary SxWxG (mm): 89x31x79 Waga: 0,54kg Zasilanie Zewnętrzny zasilacz 110 lub 230 VAC i 50 lub 60 Hz. Pobór mocy: 10W (każdy z modułów lokalny i wyniesiony). W celu instalacji modułu lokalnego w środowisku telekomunikacyjnym należy użyć konwerterów DC-DC PWR-48V-9V0,6A lub PWR-12V-9V0,6A MTBF Certyfikaty MTBF Nr katalogowy MTBF (h) Nr katalogowy MTBF (h) ST-C5KVM-600 (lokalny) ST-C5KVM-600 (wyniesiony) ST-C5KVMA-600 ST-C5KVMA-600 (lokalny) (wyniesiony) ST-C5KVMRS-600 ST-C5KVMRS-600 (lokalny) (wyniesiony) CE, RoHS Gwarancja Dwa lata OPCJE Stereo Audio Sprzęt audio stereo można dołączać do modułu lokalnego i/lub wyniesionego. Pasmo przenoszenia: 20 Hz do 20 khz, ± 1 db. Stosunek sygnału do szumu (SNR): 76 dba. Współczynnik zawartości harmonicznych i szumu (THD+N): 0,017%. Tłumienie przesłuchów między kanałami stereo: -70 db. Impedancja wejściowa: 10kΩ. Poziom sygnału wyjściowego umożliwia obsługę głośników multimedialnych. Maksymalny poziom sygnału I/O: 3,1Vp-p. Sygnał wyjściowy jakości CD-audio. Port szeregowy RS232 Przesyłane sygnały TXD, RXD, DTR, DSR, CTS i RTS. Szybkość transmisji do bit/s. Możliwość dołączenia monitora z ekranem dotykowym.

W celu instalacji modułu lokalnego w środowisku telekomunikacyjnym należy użyć konwerterów DC-DC PWR-48V-9V0,6A lub PWR-12V-9V0,6A MTBF Certyfikaty MTBF Nr katalogowy MTBF (h) Nr katalogowy MTBF (h)

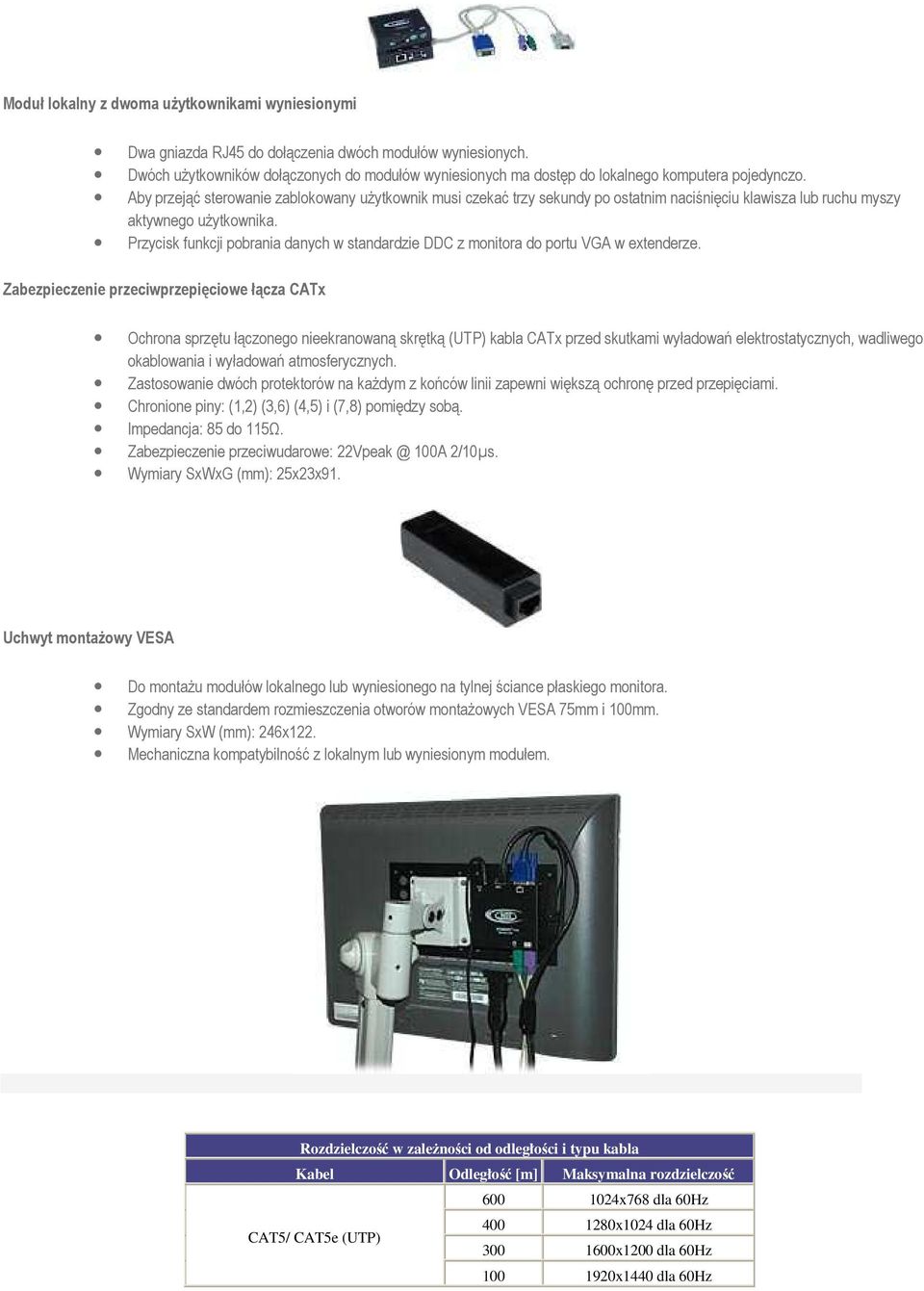

4 Moduł lokalny z dwoma użytkownikami wyniesionymi Dwa gniazda RJ45 do dołączenia dwóch modułów wyniesionych. Dwóch użytkowników dołączonych do modułów wyniesionych ma dostęp do lokalnego komputera pojedynczo. Aby przejąć sterowanie zablokowany użytkownik musi czekać trzy sekundy po ostatnim naciśnięciu klawisza lub ruchu myszy aktywnego użytkownika. Przycisk funkcji pobrania danych w standardzie DDC z monitora do portu VGA w extenderze. Zabezpieczenie przeciwprzepięciowe łącza CATx Ochrona sprzętu łączonego nieekranowaną skrętką (UTP) kabla CATx przed skutkami wyładowań elektrostatycznych, wadliwego okablowania i wyładowań atmosferycznych. Zastosowanie dwóch protektorów na każdym z końców linii zapewni większą ochronę przed przepięciami. Chronione piny: (1,2) (3,6) (4,5) i (7,8) pomiędzy sobą. Impedancja: 85 do 115Ω. Zabezpieczenie przeciwudarowe: 100A 2/10µs. Wymiary SxWxG (mm): 25x23x91. Uchwyt montażowy VESA Do montażu modułów lokalnego lub wyniesionego na tylnej ściance płaskiego monitora. Zgodny ze standardem rozmieszczenia otworów montażowych VESA 75mm i 100mm. Wymiary SxW (mm): 246x122. Mechaniczna kompatybilność z lokalnym lub wyniesionym modułem. Rozdzielczość w zależności od odległości i typu kabla Kabel Odległość [m] Maksymalna rozdzielczość x768 dla 60Hz x1024 dla 60Hz CAT5/ CAT5e (UTP) x1200 dla 60Hz x1440 dla 60Hz

Aby przejąć sterowanie zablokowany użytkownik musi czekać trzy sekundy po ostatnim naciśnięciu klawisza lub ruchu myszy aktywnego użytkownika.

5 x768 dla 60Hz CAT5/ CAT5e (STP) x1024 dla 60Hz CAT6 (UTP) x1440 dla 60Hz Uwaga: Kabel CAT6 jest gęściej skręcany niż kabel CAT5/5e, co powoduje rozmazywanie kolorów. Ponieważ extendery te nie posiadają wewnętrznej regulacji kompensacji skoku skrętki, w oparciu o kabel CAT6 będą działać na krótszych dystansach. Zestawienie oferowanych urządzeń Nazwa Nr katalogowy Instrukcja obsługi Karta katalogowa Extender KVM (moduł lokalny i wyniesiony) Extender KVM z opcją audio (moduł lokalny i wyniesiony) Extender KVM z opcją RS232 (moduł lokalny i wyniesiony) Extender KVM (moduł lokalny) Extender KVM z opcją audio (moduł lokalny) Extender KVM z opcją RS232 (moduł lokalny) Extender KVM (moduł wyniesiony) Extender KVM z opcją audio (moduł wyniesiony) Extender KVM z opcją RS232 (moduł wyniesiony) ST-C5KVM-600 ST-C5KVMA-600 ST-C5KVMRS-600 ST-2C5KVM-L-600 ST-2C5KVMA-L-600 ST-2C5KVMRS-L-600 ST-C5KVM-R-600 ST-C5KVMA-R-600 ST-C5KVMRS-R-600 PDF manual Uchwyt montażowy VESA ST-C5MK-VESA PDF manual Zabezpieczenie przeciwprzepięciowe CATx XTENDEX-SP Przykładowa aplikacja: Extender z dołączonymi dwoma modułami wyniesionymi na odległość 180m. Przykładowa aplikacja: Szybka rekonfiguracja między dwoma typami centrum danych Przykładowa aplikacja: Zabezpieczenie przeciwprzepięciowe kabla CATx Karta katalogowa

Zestawienie oferowanych urządzeń Nazwa Nr katalogowy Instrukcja obsługi Karta katalogowa Extender KVM (moduł lokalny i wyniesiony) Extender KVM z opcją audio (moduł lokalny i wyniesiony) Extender KVM
