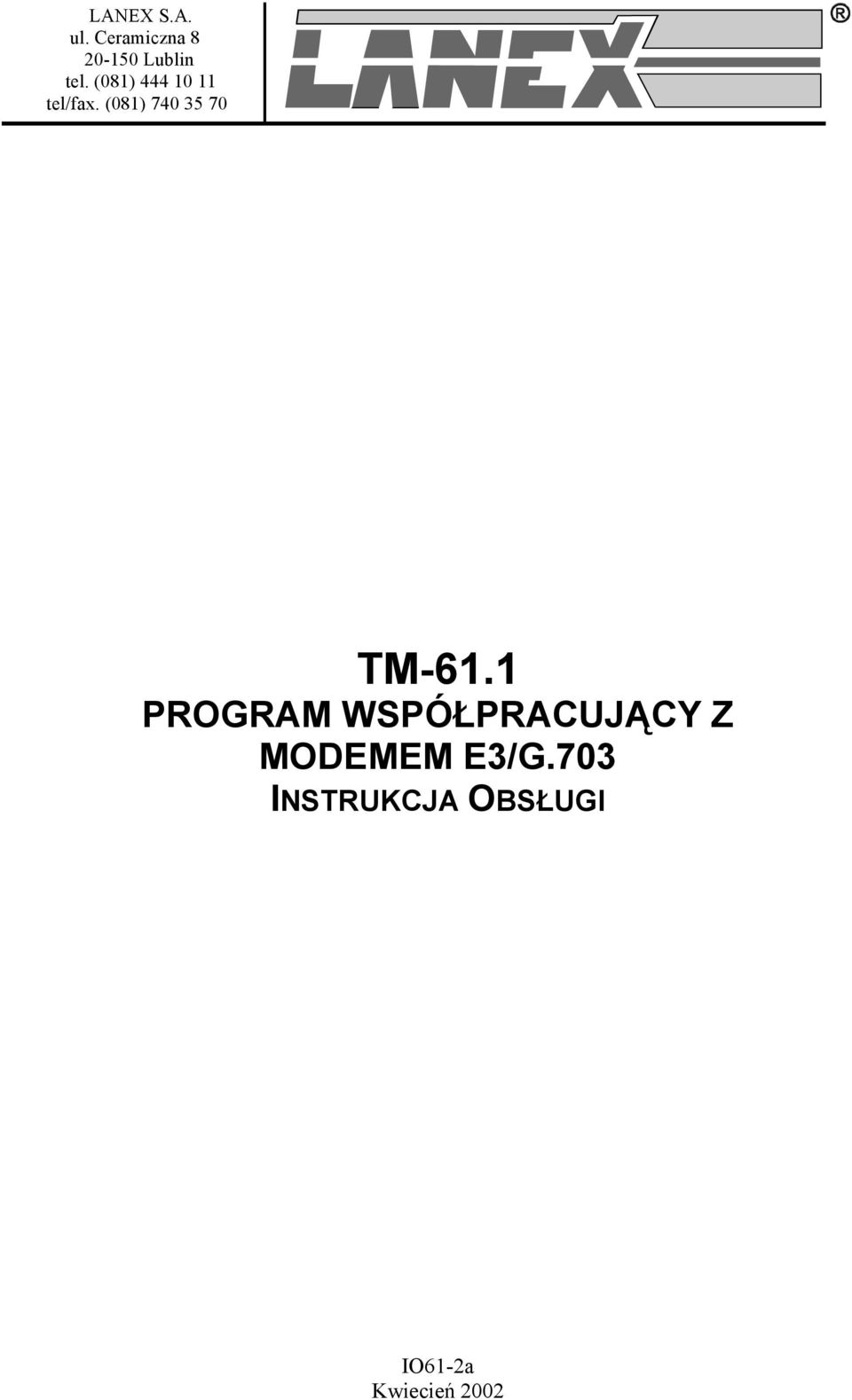

1 LANEX S.A. ul. Ceramiczna Lublin tel. (081) tel/fax. (081) TM-61.1 PROGRAM WSPÓŁPRACUJĄCY Z MODEMEM E3/G.703 IO61-2a Kwiecień 2002

2 Spis treści 1 OGÓLNA CHARAKTERYSTYKA PRZEZNACZENIE WYMAGANIA SPRZĘTOWE INSTALACJA I PIERWSZE URUCHOMIENIE KODY DOSTĘPU PODSTAWOWE FUNKCJE PROGRAMU KONFIGURACJA TESTY MONITOROWANIE ZDARZEŃ Drukowanie ES / SES OPCJE DODATKOWE PROGRAMU WPROWADZANIE NAZWY URZĄDZENIA USTAWIANIE DATY I CZASU INFORMACJE DODATKOWE USTAWIANIE PARAMETRÓW PORTU SZEREGOWEGO KONFIGURACJA PANELU URZĄDZENIA ZAŁĄCZANIE / WYŁĄCZANIE FUNKCJI AUTOMATYCZNEGO WYŁĄCZANIA LASERA USTALANIE WSPÓŁPRACY Z URZĄDZENIEM TM61 LUB TM IO61-2a 1 Kwiecień 2002

3 1 Ogólna charakterystyka 1.1 Przeznaczenie Program współpracujący z modemem TM-61 służy do konfiguracji i monitorowania podstawowych funkcji urządzenia takich jak:! Monitorowanie występujących zdarzeń takich jak:! Zanik sygnału optycznego;! Zanik mocy nadajnika;! Alarm z urządzenia zdalnego;! Zanik sygnału elektrycznego;! Przekroczenie stopy błędów 10-3 ;! Przekroczenie stopy błędów 10-6 ;! Zakładanie pętli testowych w urządzeniu zarówno lokalnym jak i zdalnym;! Załączanie testu PRBS w kierunku portu optycznego i elektrycznego;! Monitorowanie ES i SES (sekund z błędami i sekund z poważnymi błędami);! Monitorowanie statusu alarmów:! Aktywny;! Aktywny potwierdzony;! Nieaktywny;! Generowanie raportów oraz archiwizowanie zgromadzonych danych; 1.2 Wymagania sprzętowe Minimalne wymagania sprzętowe to:! Procesor Intel486;! 14MB miejsca wolnego na dysku twardym;! Rozdzielczość monitora 800x600;! System operacyjny Win95, Win98 lub WinNT;! Wolny port szeregowy; IO61-2a 2 Kwiecień 2002

4 1.3 Instalacja i pierwsze uruchomienie W celu zainstalowania aplikacji należy uruchomić program setup.exe znajdujący się na dostarczonym nośniku. Należy postępować zgodnie z pojawiającymi się na ekranie wskazówkami. Podczas instalacji istnieje możliwość wybrania katalogu docelowego, w którym zostanie zainstalowana aplikacja. Rys. 1. Widok okna, w którym użytkownik może wybrać katalog docelowy, w którym zostanie zainstalowana aplikacja Przycisk służy do kontynuacji procesu instalacyjnego. Kolejnym etapem jest wybór nazwy grupy, do której zostanie zakwalifikowane oprogramowanie. IO61-2a 3 Kwiecień 2002

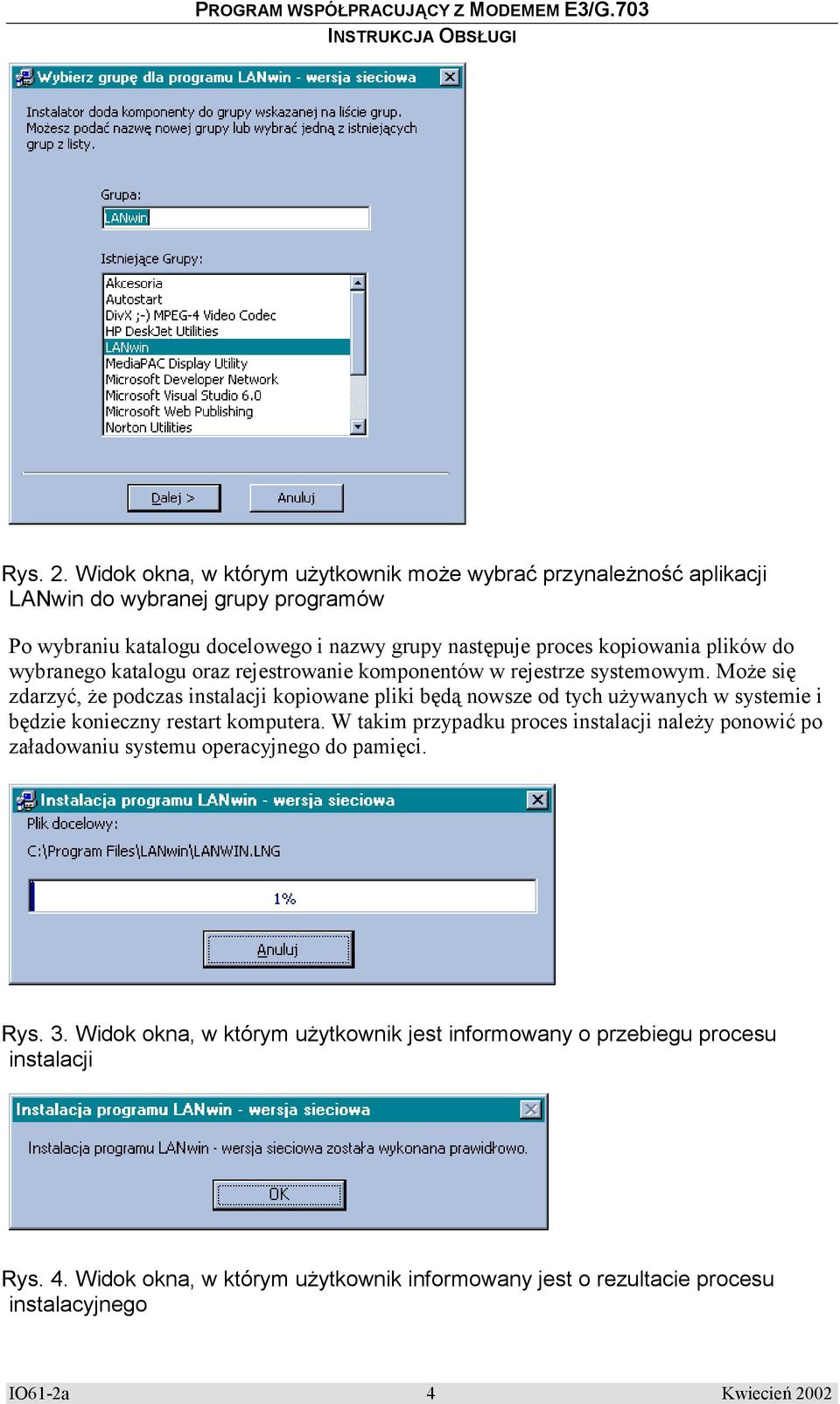

5 Rys. 2. Widok okna, w którym użytkownik może wybrać przynależność aplikacji LANwin do wybranej grupy programów Po wybraniu katalogu docelowego i nazwy grupy następuje proces kopiowania plików do wybranego katalogu oraz rejestrowanie komponentów w rejestrze systemowym. Może się zdarzyć, że podczas instalacji kopiowane pliki będą nowsze od tych używanych w systemie i będzie konieczny restart komputera. W takim przypadku proces instalacji należy ponowić po załadowaniu systemu operacyjnego do pamięci. Rys. 3. Widok okna, w którym użytkownik jest informowany o przebiegu procesu instalacji Rys. 4. Widok okna, w którym użytkownik informowany jest o rezultacie procesu instalacyjnego IO61-2a 4 Kwiecień 2002

6 Po zainstalowaniu oprogramowania w wybranym przez użytkownika katalogu w menu systemowym zostanie dodana grupa składająca się ze skrótu do pliku wykonawczego i do pliku pomocy. Po pierwszym uruchomieniu aplikacji na pulpicie systemowym zostanie utworzony skrót do programu. Na ekranie pojawi się okno główne programu. Rys. 5. Widok okna głównego aplikacji po pierwszym uruchomieniu W trybie pracy lokalnej z wykorzystaniem portu szeregowego (LANwin NORMAL) należy podłączyć zewnętrzne urządzenie za pomocą kabla prostego RS-232 lub kabla typu modem zerowy do komputera PC. Tabela 1 specyfikuje wymaganą listę połączeń kabla. Tabela 1. Specyfikacja kabla do połączenia komputera z urządzeniem zewnętrznym Strona urządzenia zewnętrznego Złącze DSUB-9 męskie (male) Strona komputera PC lub terminala Obwód Złącze DSUB-9 żeńskie (female) 2 TxD RxD 3 2 Złącze DSUB-25 żeńskie (female) IO61-2a 5 Kwiecień 2002

7 7 RTS CTS DTR DSR SGND 5 7 Tabela 2 specyfikuje wymaganą listę połączeń kabla typu modem zerowy. Tabela 2. Specyfikacja kabla typu modem zerowy do połączenia komputera z urządzeniem zewnętrznym Strona urządzenia zewnętrznego Złącze DSUB-9 męskie (male) Strona komputera PC lub terminala Obwód Złącze DSUB-9 żeńskie (female) 2 TxD RxD 3 2 RTS CTS DTR DSR SGND 5 7 Złącze DSUB-25 żeńskie (female) Po podłączeniu urządzenia należy wybrać wolny port szeregowy. Można to zrobić z poziomu menu Opcje Ustawienia portu lub za pomocą przycisku. Dla urządzeń wolnostojących należy wybrać prędkość transmisji 9600 b/s. Przycisk autodetekcja służy do automatycznego przeszukiwania wszystkich portów szeregowych w komputerze w poszukiwaniu aktywnych urządzeń. Rys. 6. Widok okna służącego ustawianiu parametrów portu szeregowego IO61-2a 6 Kwiecień 2002

8 Po poprawnym podłączeniu w oknie aktywnych urządzeń automatycznie powinno zostać wykryte przyłączone urządzenie. Rys. 7. Widok okna, w którym wyświetlane są wykryte urządzenia Dodatkowo można przyspieszyć proces wyszukiwania przy pomocy przycisku. Kliknięcie na wybranym urządzeniu spowoduje otwarcie okna skojarzonego z danym typem urządzenia. Przycisk służy do inicjalizacji systemu tzn. wszystkie okna urządzeń zostaną zamknięte i proces wyszukiwania zostanie rozpoczęty od początku. 1.4 Kody dostępu Aplikacja LANwin pracująca lokalnie przez port szeregowy RS-232 (wersja NORMAL) z urządzeniami zewnętrznymi jak również wersja sieciowa (KLIENT) wymaga wpisania kodów dostępu. Opcja ta jest dostępna z menu głównego. IO61-2a 7 Kwiecień 2002

9 Współpraca z wybranymi typami urządzeń produkowanymi przez firmę LANEX wymaga wpisania odrębnego hasła dostarczonego wraz z nośnikiem lub wpisania hasła globalnego uaktywniającego współpracę ze wszystkimi urządzeniami. Hasło dostępu znajduje się na okładce dostarczonej płyty CD. Rys. 8. Widok okna aplikacji LANwin pracującej w trybie lokalnym, w którym użytkownik ma możliwość wpisania kodów dostępu Po wpisaniu hasła i naciśnięciu przycisku Dodaj aktywne obsługiwane urządzenia zostaną wyświetlone w prawej części ekranu. Urządzenie, na które użytkownik nie posiada licencji zostanie wykryte i przedstawione na liście urządzeń w głównym oknie programu w postaci ikony : - wykrycie urządzenia nie obsługiwanego przez aktualną wersję programu; IO61-2a 8 Kwiecień 2002

10 2 Podstawowe funkcje programu 2.1 Konfiguracja Zakładka konfiguracja służy do podstawowej konfiguracji urządzenia TM61. Możliwe jest z tego poziomu włączenie/ wyłączenie automatycznego wyłączania lasera (dla modemów wyposażonych w laserowy moduł optyczny), ustalenie trybu współpracy w torze światłowodowym z modemem TM61 lub multiplekserem TM60, zmiana nazwy urządzenia, ustawianie daty i czasu, względem którego dokonywane są wpisy do lokalnych dzienników zdarzeń oraz liczników ES/ SES oraz wyświetlenie informacji szczegółowych dotyczących przyłączonego urządzenia. IO61-2a 9 Kwiecień 2002

11 2.2 Testy Zakładka programu Testy służy do: - załączania/ wyłączania pętli lokalnej lub zdalnej w urządzeniu; - załączania/ wyłączania ciągu testowego PRBS ; - wybierania kierunku wysyłania ciągu testowego; - wybierania czasu trwania testu; Funkcje przycisków znajdujących się na panelu: Załączanie/ wyłączanie ciągu testowego Ustalenie czasu trwania testu Wybieranie kierunku wysyłania ciągu testowego Otwieranie pliku raportu z przeprowadzonego testu Załączanie/ wyłączanie pętli testowych Modem TM-61 umożliwia założenie dwóch rodzajów pętli testowych: - pętli lokalnej na sygnale optycznym (rys.9), IO61-2a 10 Kwiecień 2002

12 - analogowej pętli zdalnej na sygnale elektrycznym (rys.10), Port elektryczny E3/G.703 PE Koder Dekoder PO Port optyczny TM-61 Rys. 9. Pętla lokalna na sygnale optycznym. Port elektryczny E3/G.703 PE Koder Dekoder PO Port optyczny TM-61 Rys. 10. Analogowa pętla zdalna na sygnale elektrycznym. W urządzeniu zdalnym załączenie pętli lokalnej zostało zablokowane w celu uniknięcia możliwości zerwania połączenia z urządzeniem zdalnym przez kanał służbowy. IO61-2a 11 Kwiecień 2002

13 2.3 Monitorowanie zdarzeń W zakładce Monitorowanie zdarzeń znajduje się dziennik zdarzeń pobrany z wybranego urządzenia oraz status alarmów. Pasek postępu znajdujący się w polu statusowym okna informuje o trwaniu operacji pobierania dziennika z urządzenia. Zdarzenia można posortować w porządku rosnącym lub malejącym względem daty, czasu lub nazwy zdarzenia. Operację tę można wykonać z menu głównego programu lub z menu kontekstowego. IO61-2a 12 Kwiecień 2002

14 Podobnie z menu głównego lub kontekstowego możemy potwierdzić alarm w urządzeniu. Z pojawieniem się wybranego kryterium alarmowego można skojarzyć generowany dźwięk systemowy. Służy do tego celu polecenie menu Sygnalizacja. Przycisk służy do wyboru pliku dźwiękowego. IO61-2a 13 Kwiecień 2002

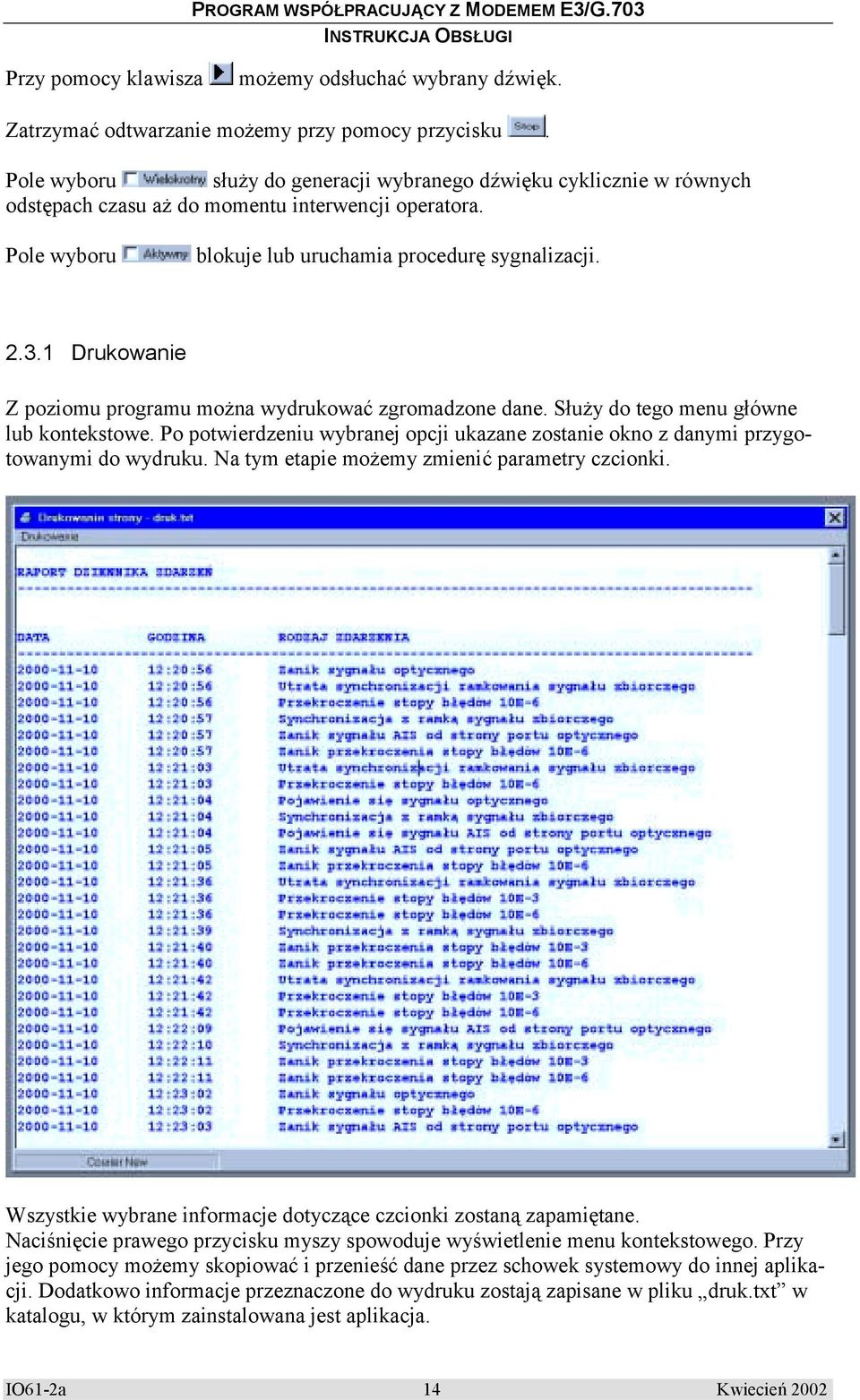

15 Przy pomocy klawisza możemy odsłuchać wybrany dźwięk. Zatrzymać odtwarzanie możemy przy pomocy przycisku. Pole wyboru służy do generacji wybranego dźwięku cyklicznie w równych odstępach czasu aż do momentu interwencji operatora. Pole wyboru blokuje lub uruchamia procedurę sygnalizacji Drukowanie Z poziomu programu można wydrukować zgromadzone dane. Służy do tego menu główne lub kontekstowe. Po potwierdzeniu wybranej opcji ukazane zostanie okno z danymi przygotowanymi do wydruku. Na tym etapie możemy zmienić parametry czcionki. Wszystkie wybrane informacje dotyczące czcionki zostaną zapamiętane. Naciśnięcie prawego przycisku myszy spowoduje wyświetlenie menu kontekstowego. Przy jego pomocy możemy skopiować i przenieść dane przez schowek systemowy do innej aplikacji. Dodatkowo informacje przeznaczone do wydruku zostają zapisane w pliku druk.txt w katalogu, w którym zainstalowana jest aplikacja. IO61-2a 14 Kwiecień 2002

16 2.4 ES / SES Zakładka ES / SES służy do przeprowadzania zliczania sekund z błędami (ES errored second) i sekund z poważnymi błędami (SES - severely errorred second). Czerwony kolor komunikatu oraz symbol oznacza, że próg dla danego kryterium został przekroczony w wybranym przedziale czasowym. Przyciskiem można ustawić czas względem którego będzie realizowany proces zliczania wystąpienia ES i SES dla przedziałów 15 minutowych (ES15x, SES15x) i 24 godzinnych (ES24x, SES24x) dla kierunku nadawczego (ESxN, SESxN) i odbiorczego (ESxO, SESxO). IO61-2a 15 Kwiecień 2002

17 Oznaczenia użytych skrótów przedstawia tabela. Skrót SES15O SES15N ES15O ES15N SES24O SES24N ES24O ES24N Opis Sekundy z poważnymi błędami dla kierunku odbiorczego i przedziału 15 minutowego Sekundy z poważnymi błędami dla kierunku nadawczego i przedziału 15 minutowego Sekundy z błędami dla kierunku odbiorczego i przedziału 15 minutowego Sekundy z błędami dla kierunku nadawczego i przedziału 15 minutowego Sekundy z poważnymi błędami dla kierunku odbiorczego i przedziału 24 godzinnego Sekundy z poważnymi błędami dla kierunku nadawczego i przedziału 24 godzinnego Sekundy z błędami dla kierunku odbiorczego i przedziału 24 godzinnego Sekundy z błędami dla kierunku nadawczego i przedziału 24 godzinnego W tabeli podano sposób interpretacji zdarzeń w kierunku odbiorczym i nadawczym dla sygnału 2Mb/s i 34Mb/s (zgodnie z zal. ITU M.2100) Kierunek Funkcja Interpretacja Nadawczy Zanik sygnału elektrycznego Błąd kodu HDB3 ES Nadawczy Zanik sygnału elektrycznego SES Odbiorczy Utrata synchronizacji ramki Zanik sygnału optycznego stopa ES błędów 1E-6 Odbiorczy Utrata synchronizacji ramki Zanik sygnału optycznego stopa błędów 1E-3 SES IO61-2a 16 Kwiecień 2002

18 Okno konfiguracja wywoływane przez wybranie opcji z menu kontekstowego lub podwójne kliknięcie na polach progu alarmów, służy do ustalenia wartości progowych dla ES i SES powyżej, których będzie generowany alarm. Wartościami domyślnymi są: dla ES zliczanych w interwałach 15 minutowych; - 15 dla SES zliczanych w interwałach 15 minutowych; dla ES zliczanych w interwałach 24 godzinnych; dla SES zliczanych w interwałach 24 godzinnych. W przypadku niezerowej wartości licznika po zakończenia interwału czasu zliczania następuje przepisanie informacji o stanie licznika do okna raportów. Z poziomu okna konfiguracyjnego możemy ustawić sposób wyświetlania raportów oraz dokonać skojarzenia schematu dźwiękowego z wybranym zdarzeniem. Przycisk służy do wybierania pliku dźwiękowego, przycisk służy do odsłuchu wybranego pliku. Odtwarzanie można natychmiast przerwać klawiszem Stop Rys. 11. Widok okna konfiguracyjnego IO61-2a 17 Kwiecień 2002

19 3 Opcje dodatkowe programu 3.1 Wprowadzanie nazwy urządzenia Z poziomu menu Opcje możemy nadać nazwę podłączonemu urządzeniu. Przy poprawnej komunikacji z urządzeniem nazwa ta pojawi się w pasku aplikacji. 3.2 Ustawianie daty i czasu Polecenie menu Ustawianie czasu i daty spowoduje wyświetlenie okienka: IO61-2a 18 Kwiecień 2002

20 Wartość wybranego czasu i daty zostanie zaktualizowana w wybranym urządzeniu. 3.3 Informacje dodatkowe Po wybraniu polecenia menu Informacje dodatkowe zostanie wyświetlone okienko, w którym zawarte będą dodatkowe informacje dotyczące przyłączonego urządzenia. 3.4 Ustawianie parametrów portu szeregowego Dla TM61 i innych urządzeń autonomicznych należy wybrać prędkość transmisji 9600 b/s. 3.5 Konfiguracja panelu urządzenia Po wybraniu polecenia menu Konfiguracja zostanie wyświetlone okno, w którym dostępne są opcje: - automatyczne aktualizowanie czasu i daty w urządzeniu w przypadku wykrycia błędu; IO61-2a 19 Kwiecień 2002

21 - czas, po którym urządzenie zostanie zakwalifikowane jako nieaktywne (przy braku komunikacji); Aktywność lub nieaktywność urządzenia jest wykrywana na podstawie czasu pobieranego z przyłączonego urządzenia. W przypadku utraty łączności z TM61 należy w pierwszej kolejności sprawdzić poprawność zapisu daty i czasu, a następnie wartość parametru czas dezaktywacji. 3.6 Załączanie / wyłączanie funkcji automatycznego wyłączania lasera W urządzeniu TM-61 z laserowym modułem światłowodowym w menu dodatkowo znajduje się opcja do załączania/ wyłączania automatyki lasera. Funkcja automatycznego wyłączania lasera, w sytuacji uszkodzenia toru optycznego spowoduje zanik mocy optycznej na wyjściu nadajnika laserowego. Układ automatyki monitoruje poziom mocy optycznej przychodzącej do urządzenia i w przypadku powrotu jej do wartości wyższej niż wartość progowa detekowana przez funkcję zaniku sygnału optycznego, następuje ponowne załączenie nadajnika lasera. Układ załączania/ wyłączania automatyki aktywuje/ dezaktywuje tą funkcję. Po wybraniu opcji menu Załączanie lasera pojawi się okienko konfiguracyjne. IO61-2a 20 Kwiecień 2002

22 Wybranie opcji Laser załączony na stałe spowoduje włączenie lasera na stałe i dezaktywację układu automatycznego wyłączania lasera. Domyślnie układ automatyki jest aktywny. Stan pracy urządzenia jest odświeżany automatycznie. Promieniowanie emitowane przez nadajnik laserowy jest szkodliwe dla wzroku! Pod żadnym pozorem nie należy patrzeć na nieosłonięte gniazdo, do którego nie jest dołączone złącze światłowodowe. 3.7 Ustalanie współpracy z urządzeniem TM61 lub TM60 Z poziomu zakładki Konfiguracja lub menu Opcje -> Współpraca z TM61/TM60 można wymusić po drugiej stronie łącza światłowodowego poprawną pracę z modemem światłowodowym TM61 lub multiplekserem 16xE1 TM60. Wybrana wartość jest zapamiętywana w urządzeniu nawet po zaniku zasilania. Domyślnie urządzenie skonfigurowane jest do współpracy z modemem TM61. Rys. 12. Widok okna, w którym możliwa jest konfiguracja współpracy z modemem TM61 lub multiplekserem TM60 IO61-2a 21 Kwiecień 2002
