1 Sterowniki Programowalne (SP) O normie IEC Politechnika Gdańska Wydział Elektrotechniki i Automatyki Kierunek: Automatyka i Robotyka Studia stacjonarne I stopnia: rok III, semestr V dr inż. Tomasz Rutkowski Katedra Inżynierii Systemów Sterowania 1

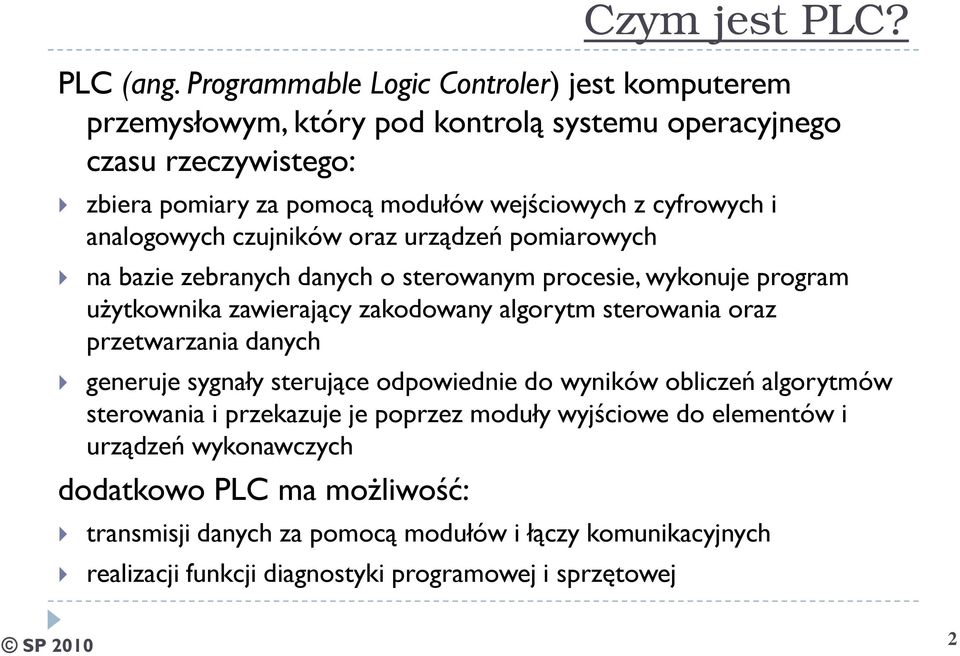

2 Czym jest PLC? PLC (ang. Programmable Logic Controler) jest komputerem przemysłowym, który pod kontrolą systemu operacyjnego czasu rzeczywistego: zbiera pomiary za pomocą modułów wejściowych z cyfrowych i analogowych czujników oraz urządzeń pomiarowych na bazie zebranych danych o sterowanym procesie, wykonuje program użytkownika zawierający zakodowany algorytm sterowania oraz przetwarzania danych generuje sygnały sterujące odpowiednie do wyników obliczeń algorytmów sterowania i przekazuje je poprzez moduły wyjściowe do elementów i urządzeń wykonawczych dodatkowo PLC ma możliwość: transmisji danych za pomocą modułów i łączy komunikacyjnych realizacji funkcji diagnostyki programowej i sprzętowej 2
3 Czym jest PLC? W normie IEC sterownik programowalny zdefiniowano jako: cyfrowy system elektroniczny do stosowania w środowisku przemysłowym, który posługuje się pamięcią programowalną do przechowywania zorientowanych na użytkownika instrukcji w celu sterowania przez cyfrowe lub analogowe wejścia i wyjścia szeroką gamą maszyn i procesów 3
4 Czym jest PLC? W normie IEC do oznaczenia sterowników programowalnych wykorzystuje się skrót: PC Programmable Controller PLC Logic w nazwie ma jedynie znaczenie historyczne, dodatkowo odróżnienie od: PC Personal Computer 4
5 Sterowniki PLC a Normy 5
6 Sterowniki PLC a Normy Bujny rozwój oraz popularność sterowników PLC w przemyśle Rozwiązania sterowników PLC proponowane przez różnych producentów różnią się między sobą, co dla użytkowników i projektantów systemów automatyki stanowiło dużą niedogodność i powodowało koniczność dostosowywania do różnych wymagań Stąd pierwsze próby oraz przekonanie środowiska (producenci i użytkownicy) o konieczności ich standaryzacji 6
7 Sterowniki PLC a Normy - Norma IEC 1131 W 1993 Międzynarodowa Komisja Elektrotechniki (ang. International Electrotechnical Commission - IEC) wypracowała normę IEC 1131 Programmable Controllers Norma IEC 1131 składała się z pięciu części: Część 1: Informacje ogólne (ang. General Information) Część 2: Sprzęt i wymagania testowe (ang. Equipment Requirements and Tests) Część 3: Języki programowania (ang. Programing Languages) Część 4: Wytyczne dla użytkownika (ang. User Guidelines) Część 5: Wymiana informacji (ang. Messaging Service Specifications) 7
8 Sterowniki PLC a Normy - Norma IEC W 1998 IEC wypracowała normę IEC Programmable Controllers Norma IEC stanowi kontynuację normy IEC 1131 oraz szeregu innych standardów Norma IEC odwołuje się do 10 innych norm: IEC 50, IEC 559, IEC , IEC , IEC 848, ISO/AFNOR, ISO/IEC 646, ISO 8601, ISO 7185, ISO 7498 W Europie norma IEC została przyjęta bez zmian i oznaczona EN
9 Sterowniki PLC a Normy - Norma IEC Norma IEC składała się z siedmiu części: Część 1: Postanowienia ogólne (ang. General Information) Część 2: Wymagania i badania dotyczące sprzętu (ang. Equipment Requirements and Tests) Część 3: Języki programowania (ang. Programing Languages) Część 4: Wytyczne dla użytkownika (ang. User Guidelines) TR Część 5: Wymiana informacji (ang. Communications) aktualnie: Messaging service specification Część 6: Komunikacja poprzez sieci polowe (ang. Communications via fieldbus) powstaje!!! Powiązana z IEC Część 7: Programowanie sterowania z wykorzystaniem zbiorów rozmytych (ang. Fuzzy Control Programming) Część 8: Wytyczne do implementacji języków programowania (ang. Guidelines for the Application and Implementation of Programming Languages) TR 9
10 Norma IEC 1131 vs Norma IEC Nie ma żadnej różnicy co do głównej zawartości Zmiana numeru normy (6 na początku) wynika z potrzeby uzyskania unikalnego numeru normy, który umożliwiłby stosowanie we wszystkich standardach krajowych tej samej numeracji 10
11 Normy IEC 1131, IEC polskie tłumaczenia W 1996 roku ukazały się polskie tłumaczenia: PN-IEC :1996 Sterowniki programowalne Postanowienia ogólne PN-IEC :1996 Sterowniki programowalne Wymagania i badania dotyczące sprzętu W 1998 roku ukazało się polskie tłumaczenie: PN-EN :1998 Sterowniki programowalne Języki programowania W 2002 roku ukazało się polskie tłumaczenie: PN-EN :2002 Sterowniki programowalne Część 5: Komunikacja 11
12 Normy IEC 1131, IEC polskie tłumaczenia Tłumaczenia norm IEC 1131 i IEC z 1996, 1998 i 2002 roku zostały wycofane w 2004 roku przez Polski Komitet Normalizacyjny, i od tego czasu obowiązują w Polsce jako normy europejskie EN uznaniowe, bez tłumaczenia z języka oryginalnego 12
13 Norma IEC aktualne polskie normy wprowadzające normy europejskie PN-EN :2004 Sterowniki programowalne. Część 1: Postanowienia ogólne (oryg.) PN-EN :2008 Sterowniki programowalne. Część 2: Wymagania i badania dotyczące sprzętu (oryg.) PN-EN :2004 Sterowniki programowalne. Część 3: Języki programowania (oryg.) PN-EN :2002 Sterowniki programowalne. Część 5: Komunikacja (oryg.) PN-EN :2004 Sterowniki programowalne. Część 7: Programowanie rozmyte (oryg.) 13
14 Norma IEC aktualne polskie normy wprowadzające normy europejskie Źródło: (listopad 2010) 14
15 Sterowniki PLC a Normy - Norma IEC Norma IEC składała się z siedmiu części: Część 1: Postanowienia ogólne (ang. General Information) Część 2: Wymagania i badania dotyczące sprzętu (ang. Equipment Requirements and Tests) Część 3: Języki programowania (ang. Programing Languages) Część 4: Wytyczne dla użytkownika (ang. User Guidelines) TR Część 5: Wymiana informacji (ang. Communications) aktualnie: Messaging service specification Część 6: Komunikacja poprzez sieci polowe (ang. Communications via fieldbus) powstaje!!! Powiązana z IEC Część 7: Programowanie sterowania z wykorzystaniem zbiorów rozmytych (ang. Fuzzy Control Programming) Część 8: Wytyczne do implementacji języków programowania (ang. Guidelines for the Application and Implementation of Programming Languages) TR 15
16 Część 1: Postanowienia ogólne (ang. General Information) Norma IEC Zawiera ogólne definicje i typowe własności funkcjonalne, które odróżniają sterowniki programowalne PLC od innych systemów sterowania które są istotne przy jego wyborze do konkretnej aplikacji przemysłowej Opisuje standardowe własności sterowników PLC, jak np. cykliczne przetwarzanie programu aplikacyjnego korzystającego z przechowywanego w pamięci obrazu stanu wejść i wyjść sterownika lub przydział czasu pracy na komunikację z programatorem czy urządzeniami interfejsu operatora 16
17 Norma IEC Część 2: Wymagania i badania dotyczące sprzętu (ang. Equipment Requirements and Tests) Opisuje elektryczne, mechaniczne i funkcjonalne wymagania dla sterowników oraz ich urządzeń peryferyjnych Opisuje warunki użytkowania, przechowywania i transportu urządzeń Opisuje metody badań i procedury spełnienia wymagań w stosunku do sterowników PLC Określa także warunki środowiskowe (temperatura, wilgotność powietrza itp.) oraz przedstawia klasyfikację sterowników i narzędzi programowania Definiuje terminy takie jak: rodzaj obudowy, odporność na zakłócenie, izolacja 17
18 Część 3: Języki programowania (ang. Programing Languages) Norma IEC Ujednolica stosowane dotychczas języki programowania w zharmonizowany i zorientowany przyszłościowo system Za pomocą formalnych definicji opisuje pojęcia podstawowe, zasady ogólne, model programowy i model komunikacyjny (wymiana danych między elementami oprogramowania) oraz podstawowe typy i struktury danych Przedstawia specyfikację tekstowych i graficznych języków programowania, oraz elementy konfiguracji wspomagających instalację programowania w sterownikach 18
19 Część 4: Wytyczne dla użytkownika (ang. User Guidelines) Norma IEC (TR) Stanowi przewodnik dla użytkowników PLC, wspomagający ich we wszystkich fazach projektowania systemu automatyki Podaje praktyczne informacje i wskazówki, poczynając od analizy systemu i wyboru sprzętu, a kończąc na zastosowaniach i konserwacji 19
20 Część 5: Wymiana informacji (ang. Communications) Norma IEC aktualnie: Messaging service specification Przedstawia zasady komunikacji między sterownikami z różnych rodzin oraz z innymi urządzeniami W połączeniu z normą ISO 9506 specyfikuje zasady komunikacji w procesie produkcji określa funkcje adresowania urządzeń, wymiany danych, przetwarzania alarmów, sterowanie dostępem i administrowanie siecią 20
21 Norma IEC Część 6: Komunikacja poprzez sieci polowe (ang. Communications via fieldbus) powstaje!!! Powiązana z normą IEC Digital data communications for measurement and control Fieldbus for use in industrial control systems IEC definiuje 8 typów sieci przeysłowych czasu rzeczywistego: Foundation Fieldbus H1, ControlNet, PROFIBUS, P-Net, FOUNDATION Fieldbus HSE (High Speed Ethernet), SwiftNet, WorldFIP, Interbus 21
22 Norma IEC Część 7: Programowanie sterowania z wykorzystaniem zbiorów rozmytych (ang. Fuzzy Control Programming) Definiuje język sterowania rozmytego FCL (ang. Fuzzy Control Language), który umożliwia programowanie aplikacji systemów sterowania opartych na teorii zbiorów rozmytych (przy użyciu języków zdefiniowanych w Części 3 normy) 22
23 Norma IEC (TR) Część 8: Wytyczne do implementacji języków programowania (ang. Guidelines for the Application and Implementation of Programming Languages) Przedstawia informacje uzupełniające dotyczące stosowania języków programowania zdefiniowanych w Części 3 normy Przedstawia ogólne wymagania dotyczące sprzętu i oprogramowania konieczne do rozwijania i konserwacji programów użytkownika 23
24 Sterowniki PLC a Normy - Norma IEC Norma IEC składała się z siedmiu części: Część 1: Postanowienia ogólne (ang. General Information) Część 2: Wymagania i badania dotyczące sprzętu (ang. Equipment Requirements and Tests) Część 3: Języki programowania (ang. Programing Languages) Część 4: Wytyczne dla użytkownika (ang. User Guidelines) TR Część 5: Wymiana informacji (ang. Communications) aktualnie: Messaging service specification Część 6: Komunikacja poprzez sieci polowe (ang. Communications via fieldbus) powstaje!!! Powiązana z IEC Część 7: Programowanie sterowania z wykorzystaniem zbiorów rozmytych (ang. Fuzzy Control Programming) Część 8: Wytyczne do implementacji języków programowania (ang. Guidelines for the Application and Implementation of Programming Languages) TR 24
25 Coś więcej o IEC IEC
26 Coś więcej o IEC Ogólna struktura funkcjonowania systemu sterowania PLC Inne systemy Funkcje zasilania Funkcje komunikacyjne Funkcje przetwarzania sygnałów Wykonywanie programu użytkowego Funkcje interfejsu CZŁOWIEK - MASZYNA Funkcje programowania testowania i usuwania błędów Funkcje systemu operacyjnego Funkcje pamięci programu użytkownika Funkcje pamięci danych użytkownika Funkcje interfejsu czujników i urządzeń wykonawczych Maszyna / Proces 26
27 Coś więcej o IEC Ogólna struktura funkcjonowania systemu sterowania PLC Inne systemy Funkcje zasilania Funkcje komunikacyjne Funkcje przetwarzania sygnałów Wykonywanie programu użytkowego Funkcje interfejsu CZŁOWIEK - MASZYNA Funkcje programowania testowania i usuwania błędów Funkcje systemu operacyjnego Funkcje pamięci programu użytkownika Funkcje pamięci danych użytkownika Funkcje interfejsu czujników i urządzeń wykonawczych Maszyna / Proces 27
28 Coś więcej o IEC Ogólna struktura funkcjonowania systemu sterowania PLC Inne systemy Funkcje zasilania Funkcje komunikacyjne Funkcje przetwarzania sygnałów Wykonywanie programu użytkowego Funkcje interfejsu CZŁOWIEK - MASZYNA Funkcje programowania testowania i usuwania błędów Funkcje systemu operacyjnego Funkcje pamięci programu użytkownika Funkcje pamięci danych użytkownika Funkcje interfejsu czujników i urządzeń wykonawczych Maszyna / Proces 28
29 Coś więcej o IEC Ogólna struktura funkcjonowania systemu sterowania PLC Inne systemy Funkcje zasilania Funkcje komunikacyjne Funkcje przetwarzania sygnałów Wykonywanie programu użytkowego Funkcje interfejsu CZŁOWIEK - MASZYNA Funkcje programowania testowania i usuwania błędów Funkcje systemu operacyjnego Funkcje pamięci programu użytkownika Funkcje pamięci danych użytkownika Funkcje interfejsu czujników i urządzeń wykonawczych Maszyna / Proces 29
30 Coś więcej o IEC Ogólna struktura funkcjonowania systemu sterowania PLC Inne systemy Funkcje zasilania Funkcje komunikacyjne Funkcje przetwarzania sygnałów Wykonywanie programu użytkowego Funkcje interfejsu CZŁOWIEK - MASZYNA Funkcje programowania testowania i usuwania błędów Funkcje systemu operacyjnego Funkcje pamięci programu użytkownika Funkcje pamięci danych użytkownika Funkcje interfejsu czujników i urządzeń wykonawczych Maszyna / Proces 30
31 Coś więcej o IEC Ogólna struktura funkcjonowania systemu sterowania PLC Inne systemy Funkcje zasilania Funkcje komunikacyjne Funkcje przetwarzania sygnałów Wykonywanie programu użytkowego Funkcje interfejsu CZŁOWIEK - MASZYNA Funkcje programowania testowania i usuwania błędów Funkcje systemu operacyjnego Funkcje pamięci programu użytkownika Funkcje pamięci danych użytkownika Funkcje interfejsu czujników i urządzeń wykonawczych Maszyna / Proces 31
32 Coś więcej o IEC Ogólna struktura funkcjonowania systemu sterowania PLC Inne systemy Funkcje zasilania Funkcje komunikacyjne Funkcje przetwarzania sygnałów Wykonywanie programu użytkowego Funkcje interfejsu CZŁOWIEK - MASZYNA Funkcje programowania testowania i usuwania błędów Funkcje systemu operacyjnego Funkcje pamięci programu użytkownika Funkcje pamięci danych użytkownika Funkcje interfejsu czujników i urządzeń wykonawczych Maszyna / Proces 32
33 Coś więcej o IEC IEC
34 Coś więcej o IEC IEC The best thing that happened to industrial control 34
35 Coś więcej o IEC Część 3 normy IEC dotyczy głównie języków programowania Określono w niej dwie podstawowe grupy języków programowania: języki tekstowe i języki graficzne Przedstawia ujednoliconą koncepcję programowania sterowników PLC tak aby użytkownik korzystając z wprowadzonych w normie reguł, był w stanie programować bez większych trudności różne systemy PLC Przedstawia sposób tworzenia struktury wewnętrznej programu w postaci sekwencyjnego schematu funkcjonalnego (grafu) SFC (ang. Sequential Function Chart) Z punktu widzenia użytkownika, Część 3 normy IEC stanowi jej najważniejszą część 35
36 IEC Języki programowania 36
37 Coś więcej o IEC języki programowania W grupie języków graficznych zdefiniowane zostały następujące języki: Język LD (ang. Ladder Diagram Schemat drabinkowy), podobny do stykowych obwodów przekaźnikowych, w którym oprócz symboli styków, cewek i połączeń między nimi, dopuszcza się także użycie funkcji (np. arytmetycznych, logicznych, porównań, relacji) oraz bloków funkcjonalnych (np. przerzutniki, czasomierze, liczniki). Język FBD (ang. Function Block Diagram Funkcjonalny schemat blokowy), będący odpowiednikiem schematu przepływu sygnału dla obwodów logicznych przedstawionych w formie połączonych bramek logicznych oraz funkcji i bloków funkcjonalnych, takich jak w języku LD. 37
38 Coś więcej o IEC języki programowania Funkcjonalny schemat Schemat drabinkowy blokowy (FBD) (LD) A B AND C A B C - -- / ( )- 38
39 Coś więcej o IEC języki programowania W grupie języków tekstowych zdefiniowane zostały następujące języki: Język IL (ang. Instruction List Lista rozkazów), będący odpowiednikiem języka typu asembler, którego zbiór instrukcji obejmuje operacje logiczne, arytmetyczne, operacje relacji, jak również funkcje przerzutników, czasomierzy, liczników itp. Język ST (ang. StructuredText Tekst strukturalny), który jest odpowiednikiem języka algorytmicznego wysokiego poziomu, zawierającego struktury programowe i polecenia podobne do występujących w językach typu PASCAL lub C. 39
40 Coś więcej o IEC języki programowania Lista rozkazów (IL) Tekst strukturalny (ST) LD ANDN ST A B C C:= A AND NOT B 40
41 IEC Model oprogramowania 41
42 Coś więcej o IEC model oprogramowania Norma IEC wyróżnia następujące elementy języków programowania dla sterowników PLC: typy danych (ang. Data types) jednostki organizacyjne oprogramowania (ang. Program Organization Units - POU) elementy konfiguracji (ang. Configuration elements) elementy sekwencyjnego schematu funkcjonalnego (ang. Sequential Function Chart - SFC) 42
43 Coś więcej o IEC model oprogramowania typy danych Typy danych służą określeniu: struktury danych w sterowniku (stałe jak i zmienne) zakresu wartości jakie mogą przyjmować dane obszaru pamięci potrzebnego do ich przechowywania 43
44 Coś więcej o IEC model oprogramowania - POU Jednostki organizacyjne oprogramowania POU (ang. Program Organization Units) stanowią najmniejsze niezależne jednostki oprogramowania aplikacji użytkownika, a składają się na nie: funkcje (ang. functions) bloki funkcyjne (ang. function blocks) programy (ang. programs) 44
45 Coś więcej o IEC model oprogramowania Każdy POU zawiera następujące elementy: typ i nazwa POU (w przypadku funkcji także typ danej wyjściowej) deklaracja zmiennych (wejściowych, wyjściowych i lokalnych) ciało POU (kod programu) I NPUT OUTPUT I N_OUT EXTERNAL FUNCTION_BLOCK Type Local REAL REAL REAL Histereza XIN1 Q XIN2 EPS BOOL 45
46 Coś więcej o IEC model oprogramowania REAL REAL REAL Histereza XIN1 Q XIN2 EPS BOOL Q 1 0 EPS EPS XIN2 46
47 Coś więcej o IEC model oprogramowania REAL REAL REAL Q 1 0 Histereza XIN1 Q XIN2 EPS BOOL FUNCTION_BLOCK HISTEREZA VAR_INPUT XIN1, XIN2 : REAL; EPS : REAL; (* Szerokosc histerezy*) END_VAR VAR_OUTPUT Q : BOOL := 0 END_VAR IF Q THEN IF XIN1 < (XIN2-EPS) THEN Q := 0 (* XIN1 maleje *) END_IF; ELSIF XIN1 > (XIN2 + EPS ) THEN Q := 1; (* XIN1 rosnie *) END_IF; END_FUNCTION_BLOCK EPS EPS XIN2 47
48 Coś więcej o IEC model oprogramowania Start : BOOL; Emergency : BOOL; Limit : INT; Aplikacja sterowania INPUT OUTPUT IN_OUT EXTERNAL PROGRAM FUNCTION_BLOCK Type Local Type Local GLOBAL INPUT FUNCTION Type Local 48
49 Coś więcej o IEC model oprogramowania elementy konfiguracji Elementy konfiguracji wspomagają instalowanie i uruchamianie programów w systemach sterownikowych. Zalicza się do nich: konfigurację (ang. configurations) zasoby (ang. resources) zadania (ang. tasks) zmienne globalne (ang. global variables) ścieżki dostępu (ang. access path) 49
50 Coś więcej o IEC model oprogramowania elementy konfiguracji Konfiguracja : element języka, który reprezentuje system sterowników programowalnych Zasób : element języka który reprezentuje funkcję przetwarzania sygnałów łącznie z funkcjami określonymi przez podłączone czujniki i elementy wykonawcze oraz urządzenia operatorskie Zadanie : element kontrolujący wykonanie grupy skojarzonych z nimi elementów oprogramowania (okresowo lub przez wyzwolenie) Zmienna globalna : zmienna, której zasięg jest globalny Ścieżka dostępu : skojarzenie nazwy symbolicznej ze zmienną w celu uzyskania komunikacji 50
51 Coś więcej o IEC model oprogramowania elementy konfiguracji Konfiguracja Funkcja komunikacji 51
52 Coś więcej o IEC model oprogramowania elementy konfiguracji Konfiguracja Zasób Zasób Funkcja komunikacji 52
53 Coś więcej o IEC model oprogramowania elementy konfiguracji Konfiguracja Zasób Zasób Zadanie Zadanie Zadanie Zadanie Funkcja komunikacji 53
54 Coś więcej o IEC model oprogramowania elementy konfiguracji Konfiguracja Zasób Zasób Zadanie Zadanie Zadanie Zadanie Program Program Program Program Ścieżka Sterowania wykonaniem Funkcja komunikacji 54
55 Coś więcej o IEC model oprogramowania elementy konfiguracji Konfiguracja Zasób Zasób Zadanie Zadanie Zadanie Zadanie Program Program Program Program BF BF BF BF Zmienne globalne i zmienne reprezentowane bezpośrednio Ścieżki dostępu Ścieżka dostępu do zmiennych BF Blok funkcyjny Zmienna Ścieżka Sterowania wykonaniem Funkcja komunikacji 55
56 Coś więcej o IEC model oprogramowania elementy konfiguracji Konfiguracja Zasób Zasób Zadanie Zadanie Zadanie Zadanie Program Program Program Program BF BF BF BF Zmienne globalne i zmienne reprezentowane bezpośrednio Ścieżki dostępu Ścieżka dostępu do zmiennych BF Blok funkcyjny Zmienna Ścieżka Sterowania wykonaniem Funkcja komunikacji 56
57 Coś więcej o IEC model oprogramowania elementy konfiguracji Zasób Nieskończona pętla: Zadanie 1 okresowo Zadanie Czytanie wejść Zadanie 2 w wyniku zdarzenia Obliczenia Program Wystawienie wyjść Zadanie 3 w wyniku zdarzenia Zadanie 4 okresowo 57
58 IEC Model oprogramowania SFC 58
59 Coś więcej o IEC model oprogramowania SFC Sekwencyjny schemat funkcjonalny SFC opisuje zadania sterowania sekwencyjnego za pomocą sieci zawierających kroki (etapy) i warunki przejścia (tranzycji) między tymi krokami Ten sposób programowania może służyć przede wszystkim do tworzenia odpowiedniej struktury wewnętrznej programu użytkownika i może być wykorzystany do programowania w jednym z języków: FBD, LD, IL, ST 59
60 Coś więcej o IEC model oprogramowania SFC Krok 1 N Napełniaj Tranzycja 1 Krok 2 S Opróżniaj Krok 3 Tranzycja 2 60
61 Coś więcej o IEC model oprogramowania SFC Krok 1 N Napełniaj Tranzycja 1a Krok 2 a S Opróżniaj Tranzycja 1b Krok 2 b S Opróżniaj Tranzycja 2a Tranzycja 2b Krok 3 61
62 IEC Model komunikacji 62
63 Coś więcej o IEC model komunikacji Wymiana danych pomiędzy elementami oprogramowania w systemie sterowania składającym się ze sterowników PLC może odbywać się pomiędzy: elementami jednego programu programami w ramach jednej konfiguracji różnymi konfiguracjami 63
64 Coś więcej o IEC model komunikacji PROGRAM A FB_X FB_Y a b FB_1 FB_2 Wymiana danych pomiędzy elementami jednego programu 64
65 IEC Podsumowanie 65
66 Coś więcej o IEC zalety Wygoda i bezpieczeństwo w stosowaniu zmiennych i typów danych Rozszerzenie możliwości jednostek organizacyjnych oprogramowania Ujednolicenie języków programowania Ujednolicenie struktury oprogramowania Konfiguracja sterowników z określeniem sposobu wykonania zadań 66
67 Organizacja PLCopen 67
68 Źródła: IEC Programmable Controllers - Programing Languages PN-IEC Sterowniki programowalne Postanowienia ogólne PN-IEC Sterowniki programowalne Wymagania i badania dotyczące sprzętu PN-EN Sterowniki programowalne Języki programowania PN-EN Sterowniki programowalne Część 5: Komunikacja Kasprzyk J. Programowanie sterowników przemysłowych. WNT Seta K. Wprowadzenie do zagadnień sterowania. NIKOM
69 Dziękuję za uwagę!!! 69
