Sterowniki Programowalne (SP)

Wielkość: px
Rozpocząć pokaz od strony:

Download "Sterowniki Programowalne (SP)"

Transkrypt

1 Sterowniki Programowalne (SP) Wybrane aspekty procesu tworzenia oprogramowania dla sterownika PLC Podstawy języka funkcjonalnych schematów blokowych (FBD) Politechnika Gdańska Wydział Elektrotechniki i Automatyki Kierunek: Automatyka i Robotyka Studia stacjonarne I stopnia: rok III, semestr V SP 2014 dr inż. Tomasz Rutkowski Katedra Inżynierii Systemów Sterowania 1

2 Typowa procedura tworzenia oprogramowania dla sterownika PLC SP

3 . SP 2014 Źródło: Seta K. Wprowadzenie 3

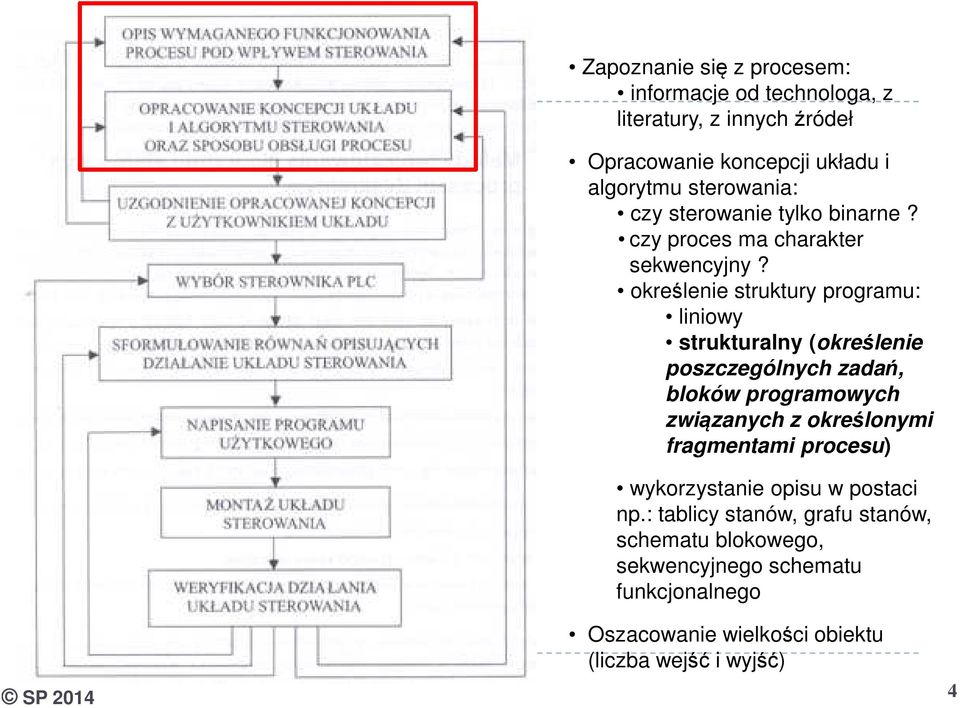

4 . Zapoznanie się z procesem: informacje od technologa, z literatury, z innych źródeł Opracowanie koncepcji układu i algorytmu sterowania: czy sterowanie tylko binarne? czy proces ma charakter sekwencyjny? określenie struktury programu: liniowy strukturalny (określenie poszczególnych zadań, bloków programowych związanych z określonymi fragmentami procesu) wykorzystanie opisu w postaci np.: tablicy stanów, grafu stanów, schematu blokowego, sekwencyjnego schematu funkcjonalnego Oszacowanie wielkości obiektu (liczba wejść i wyjść) SP

5 . Uzgodnienia końcowe koncepcji układu i algorytmu sterowania z użytkownikiem systemu SP

6 . Typ sterownika Typy i liczby modułów Rodzaj urządzeń peryferyjnych Konfiguracja sterownika i jej opis Tablice urządzeń fizycznych (adres logiczny, fizyczny, symboliczny; oznaczenie na schemacie; opis punktu; producent): czujników przycisków przetworników pomiarowych elementów wykonawczych. SP

7 . Sformułowanie równań (logiki) opisujących działanie układu sterowania Wykorzystanie opisu w postaci np.: tablicy stanów grafu stanów schematu blokowego ( klasycznego ) sekwencyjnego schematu funkcjonalnego SP

8 . Napisanie programu z wykorzystaniem języka : drabinkowego tekst strukturalny lista rozkazów funkcjonalny schemat blokowy C Napisanie programu z wykorzystaniem różnych języków : program hybrydowy Wprowadzenie komentarzy Tworzenie dokumentacji, np. wykorzystanych w programie znaczników (flag) SP

9 . Zgodnie z normami Zgodnie z zasadami sztuki Zgodnie z dokumentacją techniczną iście techniczna robota. SP

10 . Sprawdzenie działania wszystkich torów wejściowych i wyjściowych Wykorzystanie symulatora obiektu dla celów weryfikacji algorytmu sterowania lub jego poszczególnych sekcji Wykonanie kopi programu na zewnętrznym nośniku Wykonanie przejrzystej dokumentacji technicznej programu SP

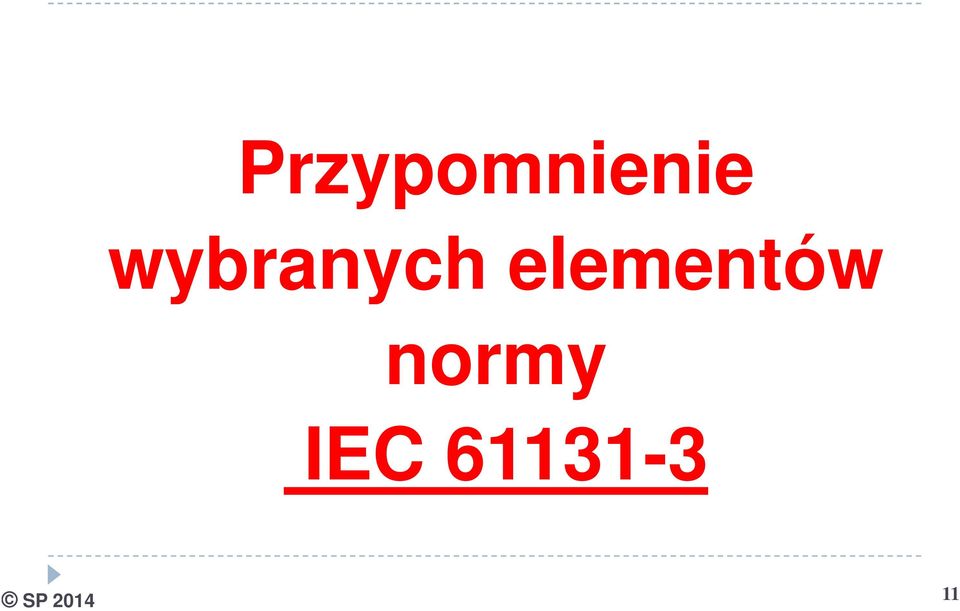

11 Przypomnienie wybranych elementów normy IEC SP

12 IEC model oprogramowania Norma IEC wyróżnia następujące elementy języków programowania dla sterowników PLC: typy danych (ang. Data types) jednostki organizacyjne oprogramowania (ang. Program Organization Units - POU) elementy konfiguracji (ang. Configuration elements) elementy sekwencyjnego schematu funkcjonalnego (ang. Sequential Function Chart - SFC) SP

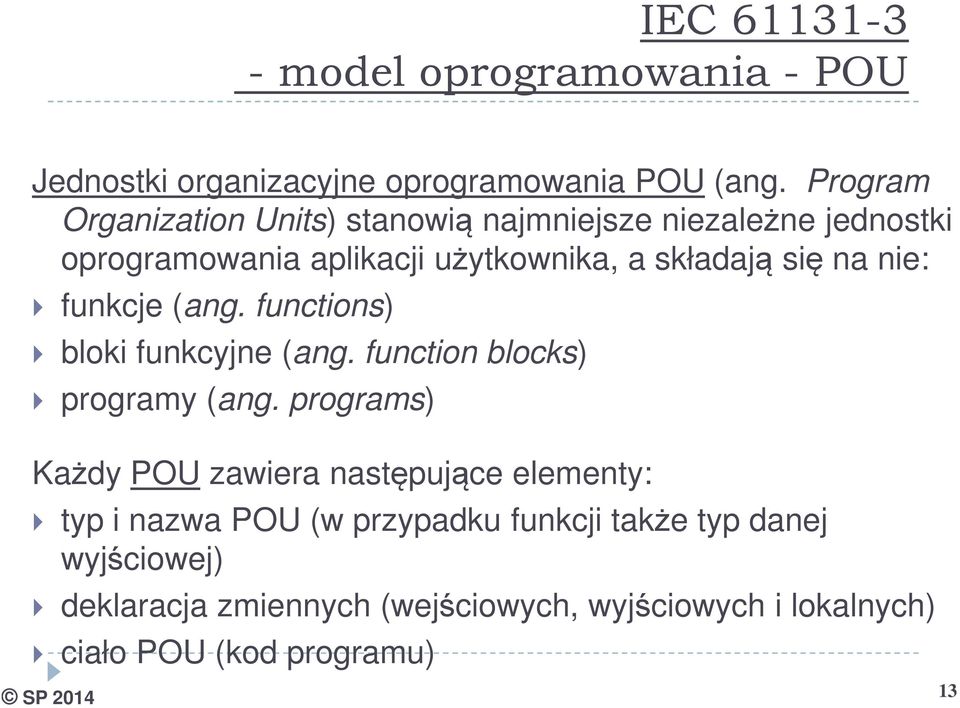

13 IEC model oprogramowania - POU Jednostki organizacyjne oprogramowania POU (ang. Program Organization Units) stanowią najmniejsze niezależne jednostki oprogramowania aplikacji użytkownika, a składają się na nie: funkcje (ang. functions) bloki funkcyjne (ang. function blocks) programy (ang. programs) Każdy POU zawiera następujące elementy: typ i nazwa POU (w przypadku funkcji także typ danej wyjściowej) deklaracja zmiennych (wejściowych, wyjściowych i lokalnych) ciało POU (kod programu) SP

14 SP

15 Język FBD - wprowadzenie Język FBD jest jednym z języków graficznych zdefiniowanych w normie IEC Język FBD (ang. Function Block), jest odpowiednikiem schematu przepływu sygnału (ang. signal flow) dla obwodów logicznych przedstawionych w formie połączonych bramek logicznych oraz funkcji i bloków funkcjonalnych, takich jak w języku drabinkowym SP

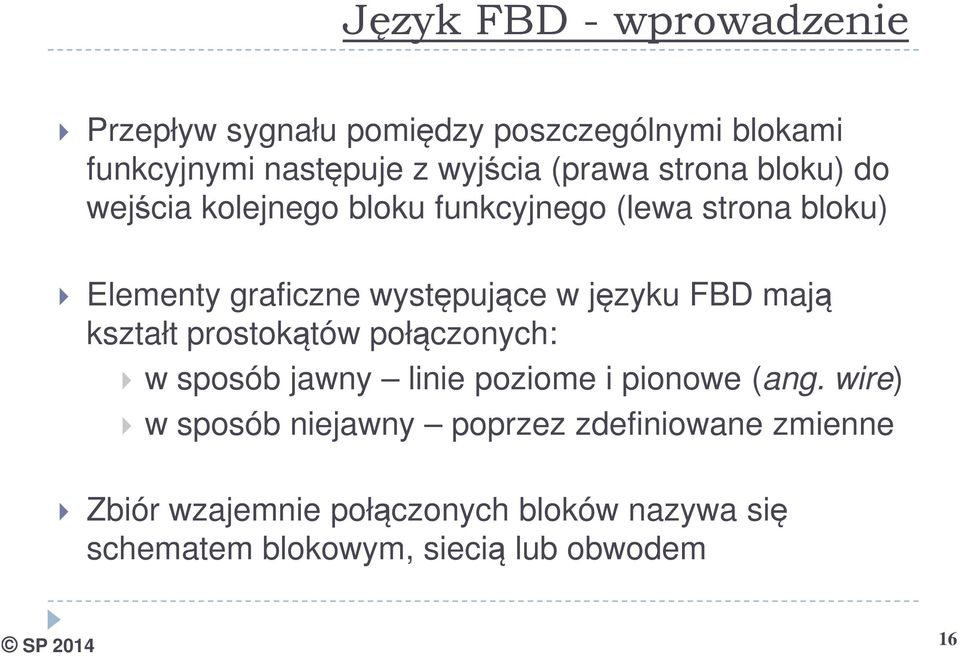

16 Język FBD - wprowadzenie Przepływ sygnału pomiędzy poszczególnymi blokami funkcyjnymi następuje z wyjścia (prawa strona bloku) do wejścia kolejnego bloku funkcyjnego (lewa strona bloku) Elementy graficzne występujące w języku FBD mają kształt prostokątów połączonych: w sposób jawny linie poziome i pionowe (ang. wire) w sposób niejawny poprzez zdefiniowane zmienne Zbiór wzajemnie połączonych bloków nazywa się schematem blokowym, siecią lub obwodem SP

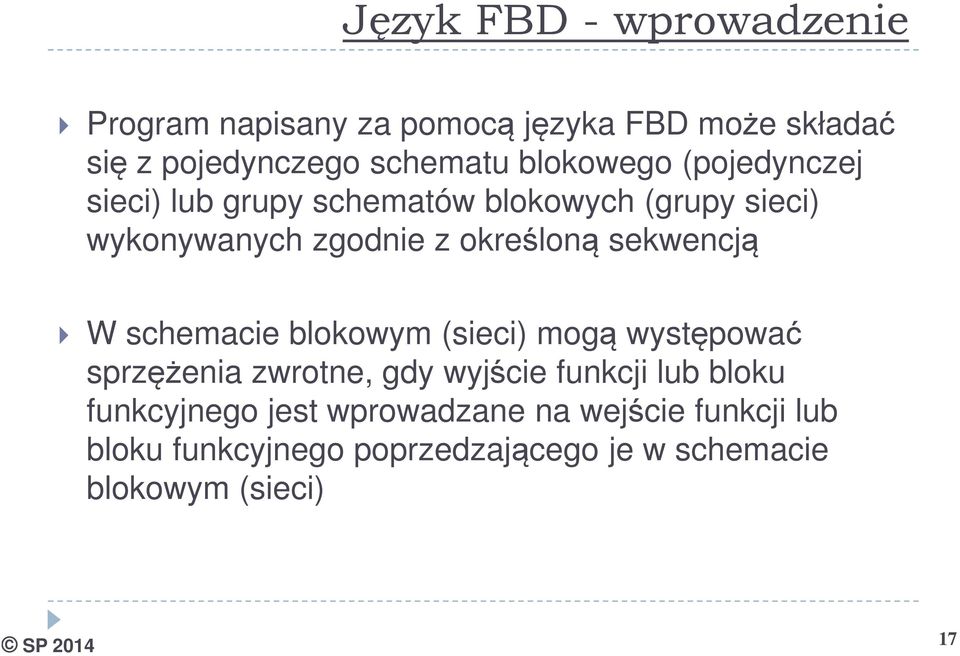

17 Język FBD - wprowadzenie Program napisany za pomocą języka FBD może składać się z pojedynczego schematu blokowego (pojedynczej sieci) lub grupy schematów blokowych (grupy sieci) wykonywanych zgodnie z określoną sekwencją W schemacie blokowym (sieci) mogą występować sprzężenia zwrotne, gdy wyjście funkcji lub bloku funkcyjnego jest wprowadzane na wejście funkcji lub bloku funkcyjnego poprzedzającego je w schemacie blokowym (sieci) SP

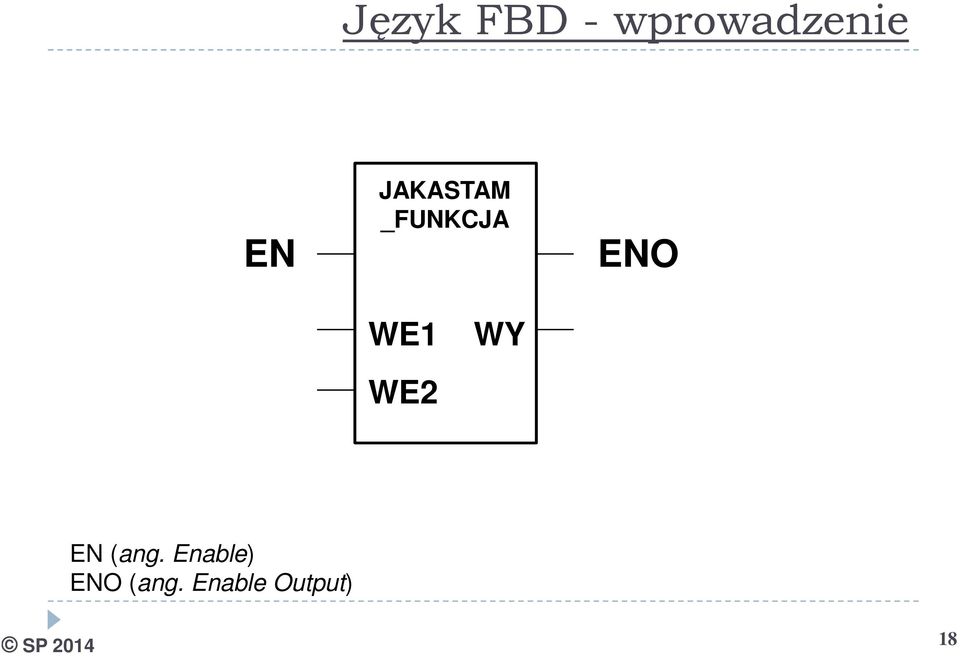

18 Język FBD - wprowadzenie EN JAKASTAM _FUNKCJA WE1 WY WE2 ENO EN (ang. Enable) ENO (ang. Enable Output) SP

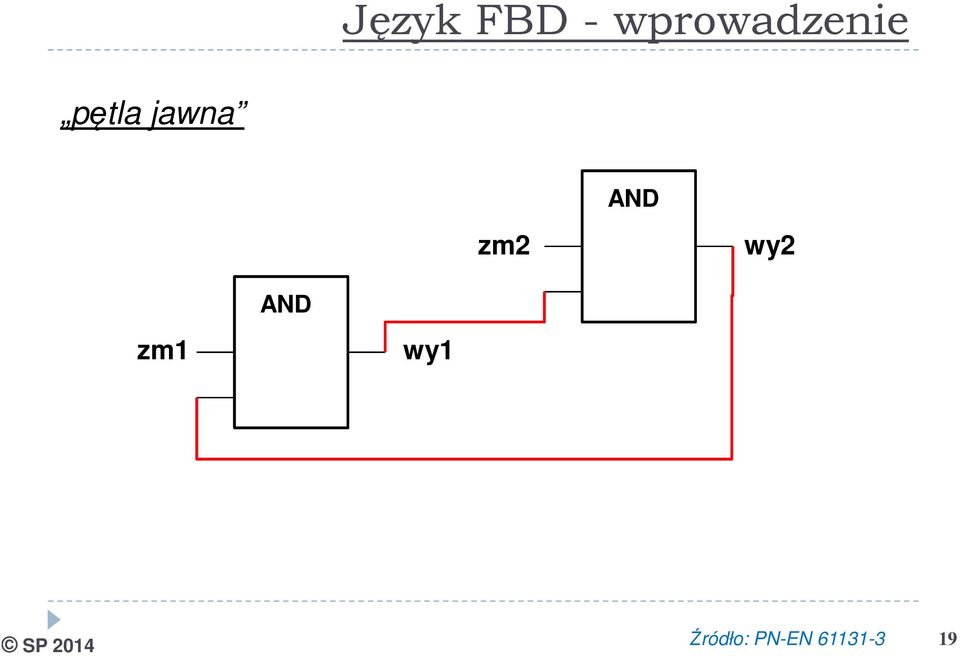

19 Język FBD - wprowadzenie pętla jawna AND zm2 wy2 AND zm1 wy1 SP 2014 Źródło: PN-EN

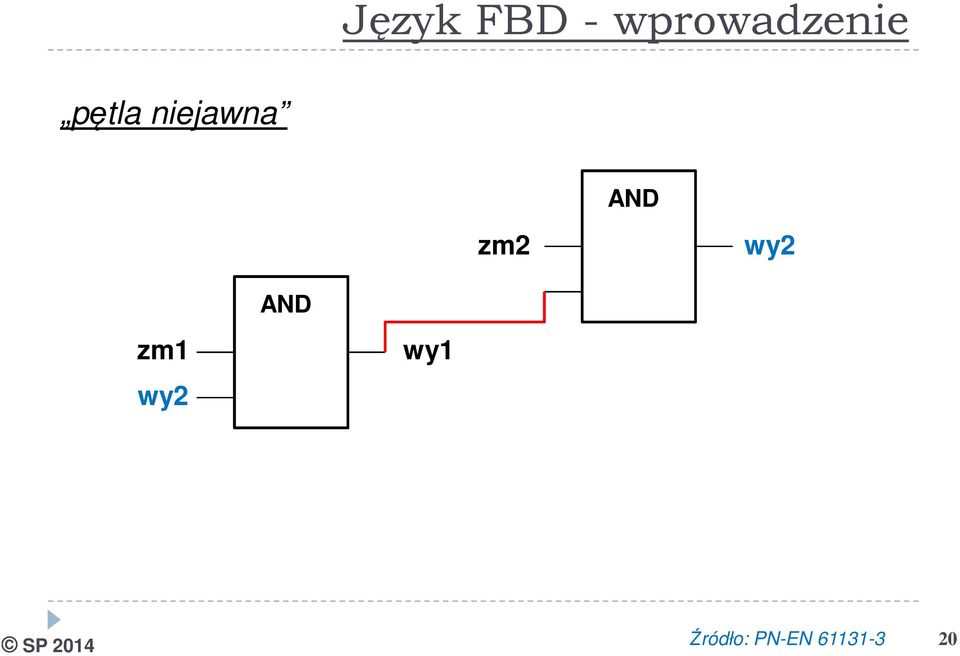

20 Język FBD - wprowadzenie pętla niejawna AND zm2 wy2 AND zm1 wy1 wy2 SP 2014 Źródło: PN-EN

21 Język FBD - wprowadzenie pętla niejawna AND AND zm1 wy1 wy2 zm2 wy2 wy1 SP 2014 Źródło: PN-EN

22 Język FBD zasady wykonania programu Wartość żadnego z elementów obwodu nie jest wyznaczona dopóki nie zostaną wyznaczone wartości wszystkich jego wejść Wyznaczanie wartości elementu obwodu nie jest zakończone, dopóki nie wyznaczono wartości dla wszystkich jego wyjść Wykonanie całego programu (całego obwodu) nie jest zakończone, dopóki nie wyznaczono wartości wyjść dla wszystkich elementów tego obwodu W ramach POU wykonywanie programu dla obwodu powinno być zakończone, zanim rozpocznie się wykonywanie następnego obwodu, w którym są wykorzystywane wyjścia obwodu poprzedniego SP 2014 Źródło: PN-EN

23 Język FBD zasady wykonania programu Kolejność wykonywania poszczególnych bloków programu w postaci schematu blokowego (pojedynczej sieci) związana jest bezpośrednio z: położeniem bloku w ramach całego obwodu oraz ze strukturą jawnych, wzajemnych połączeń pomiędzy poszczególnymi blokami Skanowanie programu w postaci schematu blokowego (pojedynczej sieci) odbywa się z góry na duł i z lewej strony obwodu do prawej strony obwodu SP

24 Podstawy FBD w sterownikach PLC GE FANUC SP

25 Język FBD zasady wykonania programu przykład 1 SP 2014 Źródło: Logic Developer - PLC: 25

26 Język FBD zasady wykonania programu przykład 2 SP 2014 Źródło: Logic Developer - PLC: 26

27 Język FBD zasady wykonania programu przykład 3 SP 2014 Źródło: Logic Developer - PLC: 27

28 Język FBD zasady wykonania programu przykład 4 SP 2014 Źródło: Logic Developer - PLC: 28

29 Język FBD zasady wykonania programu przykład 5 SP 2014 Źródło: Logic Developer - PLC: 29

30 Język FBD zasady wykonania programu przykład 6 SP 2014 Źródło: Logic Developer - PLC: 30

31 Język FBD zasady wykonania programu przykład 7 SP 2014 Źródło: Logic Developer - PLC: 31

32 Język FBD podstawowe elementy sterowników PLC GE Fanuc Przykłady funkcji podstawowych -> operacje na bitach min 2 we., max 8 we SP 2014 Źródło: Logic Developer - PLC: 32

33 Język FBD podstawowe elementy sterowników PLC GE Fanuc Przykłady funkcji podstawowych -> operacje matematyczne SP 2014 Źródło: Logic Developer - PLC: 33

34 Język FBD podstawowe elementy sterowników PLC GE Fanuc Przykłady funkcji podstawowych -> zaawansowane funkcje matematyczne SP 2014 Źródło: Logic Developer - PLC: 34

35 Przykłady funkcji podstawowych -> relacje Język FBD podstawowe elementy sterowników PLC GE Fanuc SP 2014 Źródło: Logic Developer - PLC: 35

36 Przykłady funkcji podstawowych -> liczniki Język FBD podstawowe elementy sterowników PLC GE Fanuc SP 2014 Źródło: Logic Developer - PLC: 36

37 Przykłady funkcji podstawowych -> timery Język FBD podstawowe elementy sterowników PLC GE Fanuc SP 2014 Źródło: Logic Developer - PLC: 37

38 Przykłady funkcji podstawowych -> timery Język FBD podstawowe elementy sterowników PLC GE Fanuc SP 2014 Źródło: Logic Developer - PLC: 38

39 Przykłady funkcji podstawowych -> timery Język FBD podstawowe elementy sterowników PLC GE Fanuc SP 2014 Źródło: Logic Developer - PLC: 39

40 Przykłady funkcji podstawowych -> timery Język FBD podstawowe elementy sterowników PLC GE Fanuc SP 2014 Źródło: Logic Developer - PLC: 40

41 Język FBD podstawowe elementy sterowników PLC GE Fanuc Przykłady funkcji podstawowych -> funkcje sterujące SP 2014 Źródło: Logic Developer - PLC: 41

42 Język FBD podstawowe elementy sterowników PLC GE Fanuc Przykłady funkcji podstawowych -> kopiowanie danych SP 2014 Źródło: Logic Developer - PLC: 42

43 Język FBD podstawowe elementy sterowników PLC GE Fanuc Przykłady funkcji podstawowych -> konwersji pomiędzy typami danych SP 2014 Źródło: Logic Developer - PLC: 43

44 Język FBD podstawowe elementy sterowników PLC GE Fanuc Mały przykład wykorzystanie generatora impulsów TP SP 2014 Źródło: Logic Developer - PLC: 44

45 Język FBD podstawowe elementy sterowników PLC GE Fanuc- SP

46 Język FBD podstawowe elementy sterowników PLC GE Fanuc A co z funkcjonalnością SET i RESET znaną już nam z LD i IL? SP 2014 Źródło: Logic Developer - PLC: 46

47 Przykład: Przerzutnik RS Język FBD podstawowe elementy sterowników PLC GE Fanuc Przykładowe elementy języka FBD do wykorzystania: bloki AND bloki NOT r s Q Q stan Stan wejść logicznie zabroniony Przerzutnik ustawiony w stan Przerzutnik ustawiony w stan Pamiętanie stanu Stan pamiętania 1 0 Pamiętanie stanu 1 SP

48 Przykład: Przerzutnik RS Język FBD podstawowe elementy sterowników PLC GE Fanuc SP

49 Język FBD podstawowe elementy sterowników PLC GE Fanuc Mały przykład regulator dwupołożeniowy z histerezą czasową SP 2014 Źródło: Logic Developer - PLC: 49

50 Język FBD podstawowe elementy sterowników PLC GE Fanuc SP

51 Język FBD podstawowe elementy sterowników PLC GE Fanuc wersja I SP

52 Język FBD podstawowe elementy sterowników PLC GE Fanuc wersja I SP

53 Język FBD podstawowe elementy sterowników PLC GE Fanuc wersja I SP

54 Język FBD podstawowe elementy sterowników PLC GE Fanuc wersja II SP

55 Język FBD podstawowe elementy sterowników PLC GE Fanuc wersja II SP

56 Język FBD podstawowe elementy sterowników PLC GE Fanuc wersja II SP

57 Podstawy FBD w sterownikach PLC SIMATIC S SP

58 Język FBD podstawowe elementy sterowników PLC SIMATIC S Przykłady funkcji podstawowych -> operacje na bitach Reset OR Set XOR Przerzutnik asynchroniczny RS AND SP

59 Język FBD podstawowe elementy sterowników PLC SIMATIC S Przykłady funkcji podstawowych -> operacje matematyczne SP

60 Język FBD podstawowe elementy sterowników PLC SIMATIC S Przykłady funkcji podstawowych -> zaawansowane funkcje matematyczne min 2 we., max 100 we SP

61 Przykłady funkcji podstawowych -> relacje Język FBD podstawowe elementy sterowników PLC SIMATIC S SP

62 Przykłady funkcji podstawowych -> liczniki Język FBD podstawowe elementy sterowników PLC SIMATIC S SP

63 Przykłady funkcji podstawowych -> timery Język FBD podstawowe elementy sterowników PLC SIMATIC S SP

64 Przykłady funkcji podstawowych -> timery Język FBD podstawowe elementy sterowników PLC SIMATIC S SP

65 Przykłady funkcji podstawowych -> timery Język FBD podstawowe elementy sterowników PLC SIMATIC S SP

66 Język FBD podstawowe elementy sterowników PLC SIMATIC S Przykłady funkcji podstawowych -> funkcje sterujące SP

67 Język FBD podstawowe elementy sterowników PLC SIMATIC S Przykłady funkcji podstawowych -> kopiowanie danych SP

68 Język FBD podstawowe elementy sterowników PLC SIMATIC S Przykłady funkcji podstawowych -> konwersji pomiędzy typami danych SP

69 Język FBD podstawowe elementy sterowników PLC SIMATIC S Mały przykład Monitorowanie poziomu cieczy w zbiorniku ze wskazaniem przekroczenia poziomu minimalnego i maksymalnego SP

70 Język FBD podstawowe elementy sterowników PLC SIMATIC S SP

71 Język FBD podstawowe elementy sterowników PLC SIMATIC S SP

72 Język FBD podstawowe elementy sterowników PLC SIMATIC S SP

73 Język FBD podstawowe elementy sterowników PLC SIMATIC S SP

74 Język FBD podstawowe elementy sterowników PLC SIMATIC S SP

75 Język FBD podstawowe elementy sterowników PLC SIMATIC S SP

76 Język FBD podstawowe elementy sterowników PLC SIMATIC S SP

77 Język FBD podstawowe elementy sterowników PLC SIMATIC S SP

78 Język FBD podstawowe elementy sterowników PLC SIMATIC S SP

79 Język FBD podstawowe elementy sterowników PLC SIMATIC S SP

80 Język FBD podstawowe elementy sterowników PLC SIMATIC S SP

81 Źródła: PN-EN Sterowniki programowalne Języki programowania Proficy Logic Developer PLC, Function Block Diagram (FBD) Language, GE Fanuc Intelligent Platforms, Inc Logic Developer - PLC: an Overview, GE Fanuc Intelligent Platforms, Inc SP

82 Dziękuję za uwagę!!! SP
