" Sterowniki programowalne f.1/1
|
|
- Oskar Morawski
- 8 lat temu
- Przeglądów:
Transkrypt
1 PLC, Programowalne sterowniki logiczne PLC, Programowalny sterownik logiczny (ang. Programmable Logic Controller) to wyspecjalizowane urządzenie mikroprocesorowe wyposażone w programowalną pamięć, sterownik realizuje zadanie sterowania wykonując cyklicznie program umieszczony w swojej pamięci. Norma IEC poświęcona sterownikom PLC, opracowana w latach dziewięćdziesiątych XXw. przez Międzynarodową Komisję Elektrotechniki (IEC, ang. International Electrotechnical Commision), definiuje sterownik programowalny jako: cyfrowy system elektroniczny do stosowania w środowisku przemysłowym, który posługuje się pamięcią programowalną do przechowywania zorientowanych na użytkownika instrukcji w celu sterowania przez cyfrowe lub analogowe wejścia i wyjścia szeroką gamą maszyn i procesów. Norma IEC powstała w odpowiedzi na potrzebę wprowadzenia pewnych standardów zwłaszcza w zakresie metod programowania sterowników (ze względu na dużą różnorodność rozwiązań stosowanych przez producentów sterowników). Kolejne części normy zawierają: część 1 informacje ogólne: definicje pojęć i własności funkcjonalne PLC, część 2 wymagania sprzętowe oraz badania, testy i warunki użytkowania, część 3 metody programowania (omówione języki graficzne i tekstowe), część 4 wytyczne wspomagające proces projektowania, eksploatacji i konserwacji, część 5 zbiór zasad dotyczących komunikacji pomiędzy sterownikami różnych rodzin oraz pomiędzy sterownikami i innymi urządzeniami. " Sterowniki programowalne f.1/1
2 PLC, koncepcja Sterowniki programowalne powstały jako próba zastąpienia układów stałoprogramowych przetwarzających sygnały wejściowe w wyjściowe zgodnie z programem określonym przez wykorzystane przez nie elementy oraz połączenia pomiędzy nimi (np. układy cyfrowe w realizacji stykowo przekaźnikowej, układy zbudowane z elementów przełączających pneumatycznych i hydraulicznych czy układy wykonane w technologii półprzewodnikowej). Cyfrowe układy stałoprogramowe realizują zadania, które mogą być zapisane w postaci układów równań logicznych. Układy kombinacyjne realizują zadania: a układy sekwencyjne zadania: y 1 =f 1 (x 1, x 2,, x m ) y n =f n (x 1, x 2,, x m ) Q 1 =δ 1 (q 1, q 2,, q p, x 1, x 2,, x m ) Q p =δ p (q 1, q 2,, q p, x 1, x 2,, x m ) y 1 = λ 1 (q 1, q 2,, q p, x 1, x 2,, x m ) y n = λ n (q 1, q 2,, q p, x 1, x 2,, x m ) gdzie: x i, y i sygnały wejściowe i wyjściowe; q i, Q i aktualny i następny stan i-tego elementu pamięci; δ i, λ i funkcje przejść i wyjść (funkcje wyjść w postaci dla układów Mealy ego). " Sterowniki programowalne f.1/2
3 PLC, koncepcja Wybraną operację logiczną można zrealizować wykorzystując odpowiednią bramkę logiczną lub w oparciu o układ, który może realizować różne operacje a rodzaj aktualnie wykonywanej operacji zależy od sygnałów podanych na wejście układu. iop ia ib y ia ib iop a b a b Rys. 1. Układ realizujący różne dwuargumentowe operacje logiczne na sygnałach a i b w zależności od wartości sygnałów sterujących ia,ib i iop. Wykorzystując powyższy układ, wartość przykładowego wyrażenia: y x 1 2 x a b a b a b a + b a + b a + b a + b można wyznaczyć (przyjmując, że wynik dotychczasowych obliczeń przechowywany jest w y): - wprowadzając do elementu y wartość sygnału x 1, - podając na wejście układu sygnały: a = y, b = x 2, iop = 0, ia = 0, ib= 1, - podając na wejście układu sygnały: a = y, b = x 3, iop = 1, ia = 1, ib= 1. x " Sterowniki programowalne f.1/3 y
4 PLC, koncepcja Przepisywanie wyniku pośredniego do argumentu kolejnej operacji można zautomatyzować budując układ z przerzutnikiem sr. Przerzutnik będzie zapamiętywał wynik ostatnio wykonanej operacji a kolejna operacja będzie mogła wynik ten modyfikować. OR ORN AND ANDN a Rys. 2. Układ realizujący operacje na argumentach y i a (y wynik poprzednio wykonanej operacji): y AND a, y AND NOT a (ANDN), y OR a i y OR NOT a (ORN). Wykorzystując układ, wartość przykładowego wyrażenia: y x x można wyznaczyć podając na wejście układu sygnały: - OR = 1, ORN = AND = ANDN = 0, a = x 1, - ANDN = 1, OR = ORN = AND = 0, a = x 2, wykonanie operacji OR x 1 prowadzi do zapamiętania - OR = 1, ORN = AND = ANDN = 0, a = x 3. pierwszego argumentu obliczanego wyrażenia 1 2 x3 " Sterowniki programowalne f.1/4 s r SR y s r Q 0 0 q q Q s r y + 0 = y, y 0 = 0 y + 1 = 1, y 1 = y
5 PLC, koncepcja Pracę układu można w pełni zautomatyzować zakładając, że zadanie podane w formie wyrażenia logicznego, zostanie rozpisane w postaci zbioru pojedynczych operacji, które należy kolejno wykonać: y x 1 x2 x3 OR x 1 ANDN x 2 OR x 3 Układ uzupełniony o dodatkowy moduł, który cyklicznie: pobiera pojedynczą operację, tłumaczy operację na zbiór sygnałów sterujących (OR, ORN, AND, ANDN, a), podaje sygnały sterujące na wejście układu, można nazwać prostym procesorem. Procesor ten potrafi wykonać cztery operacje logiczne: OR, OR NOT, AND i AND NOT. Lista elementarnych operacji, które może wykonać procesor nazywana jest listą rozkazów lista rozkazów omawianego procesora składa się więc z czterech rozkazów. Procesor realizuje przykładowy program składający się z rozkazów: OR x 1, ANDN x 2, OR x 3. Rozkazy tłumaczone są na wartości sygnałów sterujących, np.: rozkaz OR x 1 tłumaczony jest na OR = 1, ORN = 0, AND = 0, ANDN = 0, a = x 1. Przerzutnik sr znajdujący się na wyjściu układu pełni funkcję akumulatora, w którym przechowywane są wyniki obliczeń pośrednich. " Sterowniki programowalne f.1/5
6 Architektura sterownika procesor Procesor, jednostka centralna, CPU (ang. Central Processing Unit) to cyfrowy synchroniczny układ sekwencyjny, którego zadaniem jest pobieranie, interpretowanie i wykonywanie rozkazów znajdujących się w pamięci. Rozkazy są poleceniami wykonania np. operacji logicznej. Ciąg rozkazów tworzy tzw. program. Czynności które wykonuje procesor w trakcie realizacji pojedynczego rozkazu nazywane są cyklem rozkazowym. Podstawowymi układami procesora są: układ sterowania, zarządza pracą pozostałych bloków procesora, w skład układu sterowania wchodzą: licznik rozkazów rejestr (tzn. układ zbudowany z zespołu przerzutników służący do przechowywania informacji) w którym przechowywany jest adres, pod który w pamięci umieszczony jest kod następnego rozkazu, rejestr rozkazów rejestr do którego układ sterowania przepisuje z pamięci kod rozkazu, który powinien być wykonanym w bieżącym cyklu rozkazowym, dekoder rozkazów zamienia kody rozkazów w wartości sygnałów sterujących, układ wykonawczy, układ ten zajmuje się realizacją rozkazów, w jego skład wchodzą: jednostka arytmetyczno logiczna wykonuje operacje arytmetyczno logiczne, wyniki operacji zapamiętywane są zwykle w akumulatorze, akumulator rejestr procesora służący np. do chwilowego przechowywania wyników ostatnio wykonanej operacji. " Sterowniki programowalne f.1/6
7 zegar Architektura sterownika procesor układ sterowania licznik rozkazów rejestr rozkazów układ wykonawczy jednostka arytmetyczno-logiczna dekoder rozkazów akumulator pamięć OR x 1 ANDN x 2 OR x 3 Rys. 3 Schemat blokowy procesora. Cykl rozkazowy procesora składa się z dwóch faz: fazy pobrania i fazy wykonania rozkazu. W fazie pobrania rozkazu na podstawie adresu zapamiętanego w liczniku rozkazów pobierany jest z pamięci kod rozkazu, który powinien być wykonany w aktualnym cyklu rozkazowym. Kod rozkazu zapamiętywany jest w rejestrze rozkazów a wartość licznika rozkazów modyfikowana jest w taki sposób aby zawierał on adres następnego rozkazu w pamięci. Następnie rozkaz jest dekodowany w dekoderze rozkazów, w wyniku czego powstaje ciąg sygnałów sterujących realizujących ten rozkaz, W fazie wykonania rozkazu układ sterowania wysyła wyznaczone wartości sygnałów sterujących na wejście jednostki arytmetyczno logicznej, wynik wykonanej operacji trafia do akumulatora. " Sterowniki programowalne f.1/7

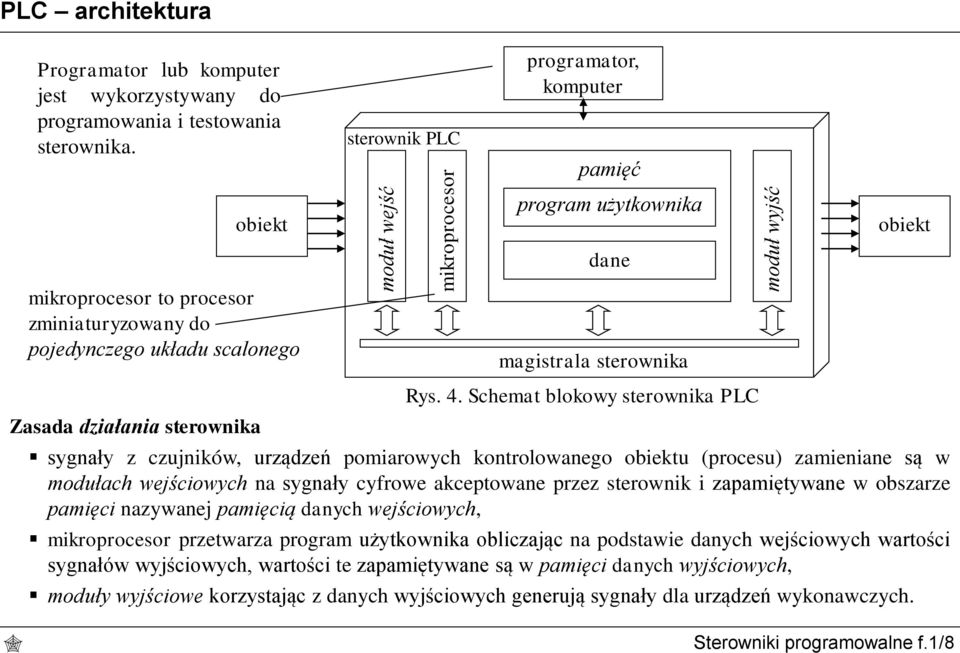

8 moduł wejść mikroprocesor moduł wyjść PLC architektura Programator lub komputer jest wykorzystywany do programowania i testowania sterownika. sterownik PLC programator, komputer pamięć obiekt program użytkownika obiekt dane mikroprocesor to procesor zminiaturyzowany do pojedynczego układu scalonego magistrala sterownika Zasada działania sterownika Rys. 4. Schemat blokowy sterownika PLC sygnały z czujników, urządzeń pomiarowych kontrolowanego obiektu (procesu) zamieniane są w modułach wejściowych na sygnały cyfrowe akceptowane przez sterownik i zapamiętywane w obszarze pamięci nazywanej pamięcią danych wejściowych, mikroprocesor przetwarza program użytkownika obliczając na podstawie danych wejściowych wartości sygnałów wyjściowych, wartości te zapamiętywane są w pamięci danych wyjściowych, moduły wyjściowe korzystając z danych wyjściowych generują sygnały dla urządzeń wykonawczych. " Sterowniki programowalne f.1/8
9 zasilacz PLC architektura Sterowniki PLC budowane są jako: sterowniki kompaktowe mają tzw. sztywną architekturę : w jednej obudowie umieszczone są zasilacz, jednostka centralna CPU (w sterownikach przyjmuje się, że CPU to mikroprocesor + pamięć), moduły wejść i wyjść (zwykle cyfrowych), sterowniki modułowe mają architekturę elastyczną : składają się z modułów, moduły montowane są na płytach (nazywanych kasetami) lub szynach montażowych, sterowniki kompaktowo modułowe sterowniki kompaktowe, które mogą być rozbudowywane. W zależności od możliwości sterowników wyróżnia się: przekaźniki inteligentne najmniejsze sterowniki, które mogą obsługiwać do kilkunastu wejść cyfrowych (mogą być również wyposażone w wejścia analogowe), sterowniki małe - stosowane w przypadku prostych zadań, do sterowania pojedynczymi urządzeniami, mają zwykle kilkadziesiąt wejść/wyjść, na ogół są sterownikami kompaktowymi, sterowniki średnie i sterowniki duże wykorzystywane w przypadku złożonych zadań, są sterownikami modułowymi, mają kilkaset (sterowniki średnie), kilkaset tysięcy (sterowniki duże) wejść/wyjść. a) b) zasilanie CPU wejścia CPU moduł specjalizowany wyjścia Rys. 5. Sterownik a) kompaktowy i b) modułowy. moduły wejść i wyjść cyfrowych moduły wejść i wyjść analogowych " Sterowniki programowalne f.1/9
10 PLC producenci Producent Przekaźniki inteligentne Sterowniki małe średnie duże Siemens Logo SIMATIC S7-200 SIMATIC S7-300 SIMATIC S7-400 Schneider Electric GE Fanuc Mitsubishi Electric Omron Rockwell Automation (Allen-Bradley) Zelio Nano Micro Twido VersaMax-Nano VersaMax-Micro ALPHA Pico MELSEC FX1 FX2 CPM1, CPM2, CQM1H MicroLogix Premium Compact Momentum VersaMax PACSystems RX3i MELSEC QnAS C200H-alpha CJ1, CS1 SLC500 FlexLogix ControlLogix Quantum PACSystems RX7i MELSEC QnA MELSEC System Q CVM1 PLC-5 Rys.6. Rodziny sterowników największych producentów. Źródło: Jerzy Kasprzyk, Programowanie sterowników przemysłowych, WNT, Warszawa 2006 " Sterowniki programowalne f.1/10
11 PLC cykl programowy Sterownik wykonuje działania w sposób cykliczny działania te tworzą tzw. cykl programowy sterownika. Na cykl pracy składają się fazy: 1. inicjalizacji cyklu (wykonywane są operacje niezbędne do rozpoczęcia cyklu, obliczany jest czas cyklu, uaktualniane są tablice błędów, zerowany zegar resetujący), 2. odczytu danych wejściowych (dane wejściowe z modułów wejściowych wprowadzane są do pamięci sterownika), 3. wykonania programu użytkownika (realizowany jest przebieg programu), 4. zapisu danych wyjściowych (dane wyjściowe wysyłane są do modułów wyjściowych), 5. komunikacji z urządzeniami zewnętrznymi (przetwarzane są żądania nadesłane przez programator i wyspecjalizowane moduły), 6. diagnostyki (sprawdzana jest konfiguracja sterownika i weryfikowany jest program użytkownika). Wykonanie części faz cyklu uzależnione jest od trybu pracy sterownika. Podstawowymi trybami pracy są: tryb RUN tryb w którym wykonywane są wszystkie fazy cyklu programowego, tryb STOP tryb zatrzymania sterownika (zwykle pomijane są fazy 2. i 4., zawsze pomijana jest faza 3.), tryb ten przeznaczony jest do programowania i konfigurowania sterownika. Cykl programowy zwykle trwa od ułamków do kilkudziesięciu ms. W przypadku przekroczenia dopuszczalnego czasu trwania cyklu (zwykle od 100 do 500 ms) cykl jest przerywany i rejestrowany jest błąd przekroczenia czasu cyklu. " Sterowniki programowalne f.1/11
12 PLC metody programowania (norma IEC ) Część 3 normy IEC omawia metody programowania sterowników PLC. Norma definiuje dwie grupy języków programowania: języki tekstowe język listy instrukcji IL (ang. Instruction List) jest odpowiednikiem języka niskiego poziomu jakim jest asembler, którego instrukcje bazują na liście rozkazów procesora, w skład zbioru instrukcji IL wchodzą operacje logiczne, arytmetyczne, operacje relacji (porównań), oraz funkcje przerzutników, timerów, itp. język tekstu strukturalnego ST (ang. Structured Text) jest odpowiednikiem języka wysokiego poziomu, zawiera podobny zestaw instrukcji jak Pascal czy C. języki graficzne język schematów drabinkowych LD (ang. Ladder Diagram) jest odpowiednikiem schematów (obwodowych, drabinkowych) układów cyfrowych realizowanych w technologii stykowo przekaźnikowej, dodatkowo język pozwala na wykorzystywanie funkcji realizujących operacje arytmetyczne, logiczne, porównania oraz bloków funkcjonalnych realizujących zadania przerzutników, timerów, liczników. język funkcjonalnych schematów blokowych FBD (ang. Function Block Diagram) jest odpowiednikiem schematów stosowanych do opisu układów logicznych wykorzystujących bramki logiczne, przerzutniki, timery, liczniki. Norma definiuje także język sekwencyjnego schematu funkcjonalnego SFC (ang. Sequential Function Chart) jest to właściwie graficzna metoda projektowania zadań sterowania sekwencyjnego w oparciu o tzw. graf sekwencji. " Sterowniki programowalne f.1/12
13 PLC metody programowania (norma IEC ) Każde zadanie sterowania stanowi tzw. projekt. Program użytkowy rozwiązujący określone zadanie projektowe może składać się z oddzielnych modułów oprogramowania. Moduły te nazywane jednostkami organizacyjnymi oprogramowania (POU, ang. Program Organization Units). Rozbicie programu użytkownika na jednostki organizacyjne poprawia czytelność programu, umożliwia przenoszenie jednostek organizacyjnych pomiędzy różnymi projektami. Jednostkami organizacyjnymi oprogramowania zgodnie z normą są: funkcje na podstawie argumentów wejściowych wyznaczana jest wartość argumentu wyjściowego (argumenty wejściowe jednoznacznie wyznaczają wartość argumentu wyjściowego), bloki funkcjonalne posiadają pamięć, wartość argumentu wyjściowego nie wynika wyłącznie z wartości argumentów wejściowych, zależy również od stanu pamięci, programy podstawowe jednostki organizacyjne programu użytkowego, odpowiadają programowi głównemu w klasycznych językach programowania, programy mają dostęp do danych z modułów wejściowych i wyjściowych sterownika. Norma zakłada, że pojedyncza jednostka organizacyjna musi być zaprogramowana tylko w jednym języku programowania. Jednostki organizacyjne wykorzystują do przechowywania informacji (danych) zmienne. Zmienne przechowują wartości danych wejściowych i wyjściowych oraz wartości danych pomocniczych. Przechowywane wartości mogą być wartościami różnych typów. Norma definiuje typy elementarne, przedstawia także sposoby definiowania nowych typów danych tzw. typów pochodnych. " Sterowniki programowalne f.1/13
14 PLC metody programowania (norma IEC ) Wybrane typy elementarne BOOL BYTE, WORD, DWORD, LWORD SINT, INT, DINT, LINT REAL, LREAL TIME STRING Opis dane boolowskie, o rozmiarze 1 bitu, mogą przyjmować wartości TRUE i FALSE (1 i 0, prawda i fałsz) dane o rozmiarze odpowiednio: 8, 16, 32, 64 bitów, tzw. bajt, słowo, podwójne i poczwórne słowo dane reprezentujące liczby całkowite, typy różnią się zakresem wartości dane reprezentujące liczby rzeczywiste, typy różnią się zakresem dane odpowiadają czasowi trwania, wykorzystywane np. przez timery dane przeznaczone do przechowywania ciągów znaków Rys.7. Wybrane elementarne typy danych. Zmienne reprezentujące dane z modułów wejściowych i wyjściowych muszą odwoływać się do obszarów pamięci w których dane te są przechowywane. Norma wprowadza szereg symboli określających położenie i rozmiar zmiennej: I, Q, M zmienna ulokowana w obszarze: danych wejściowych, wyjściowych, w pamięci, X, B, W, D, L zmienna o rozmiarze jednego: bitu, bajtu, słowa, podwójnego i poczwórnego słowa, Dodatkowo: położenie (tzn. adres zmiennej) poprzedzane jest znakiem %, a brak symbolu oznaczającego rozmiar oznacza, że zmienna ma rozmiar 1 bitu, np.: %IX2 lub %I2 2 bit wejścia, %Q1 1 bit wyjścia. " Sterowniki programowalne f.1/14
15 PLC język listy instrukcji IL Język listy instrukcji IL jest odpowiednikiem języka niskiego poziomu jakim jest asembler. Asembler do wykonywania rozkazów wykorzystuje akumulator procesora: rezultat operacji arytmetyczno logicznej trafia do akumulatora, następna operacja może korzystać z wyników operacji poprzedniej korzystając z danych zapisanych w akumulatorze. Język IL wykorzystuje tzw. wynik bieżący (CR, ang. Current Result), który jest odpowiednikiem akumulatora. Pojedyncza instrukcja języka IL składa się z operatora i argumentu (nazywanego także operandem). Norma zwiera wykaz dozwolonych operatorów instrukcji. Argumentami instrukcji są dane, których wartości są podawane wprost lub są wartościami zmiennych.. Wybrane operatory IL Opis LD LD x zapisuje (tzn. ładuje, ang. LoaD) wartość argumentu x do CR ST ST x przepisuje (tzn. składuje, ang. STore) wartość CR do argumentu x AND OR AND x wyznacza wartość iloczynu logiczny CR and x, a wynik umieszcza w CR OR x wyznacza wartość sumy logicznej CR or x, a wynik umieszcza w CR Rys.8. Wybrane operatory języka IL (w opisie przyjęto, że operandem instrukcji jest zmienna o nazwie x). Operatory AND i OR mogą występować również w wersji ANDN i ORN argument instrukcji przed wykonaniem operacji logicznej jest w tym przypadku wcześniej negowany. Do budowy zagnieżdżonych wyrażeń wykorzystywane są: AND(, ANDN(, OR(, ORN( oraz ). LD x1 AND( x2 OR x3 ) ST y y = x1 (x2+x3) " Sterowniki programowalne f.1/15
16 PLC język listy instrukcji IL moduł wejściowy %I1 %I2 %I3 moduł wyjściowy %Q1 pamięć danych dane wejściowe adres stan %I1 1 %I2 1 %I3 1 dane wyjściowe adres stan %Q1 0 mikroprocesor jednostka arytmetyczno logiczna akumulator 1 licznik rozkazów 001 rejestr rozkazów ANDN %I2 pamięć programu program adres rozkaz 000 LD %I1 001 ANDN %I2 002 OR( %I1 003 AND %I3 004 ) 005 ST %Q1 LD %I1 ANDN %I2 OR( %I1 AND %I3 ) ST %Q1 Rys. 9. Realizacja programu w języku IL: %Q1 = %I1 %I2 + %I1 %I3. do CR (na rys. akumulator) trafia stan pierwszego bitu z wejścia, tzn. 1 operacja CR AND %I2 (1 AND 1) daje nową wartość CR = 0 wykonywana jest operacja OR, ale jej argument należy najpierw wyliczyć, do pomocniczego rejestru (CR1) trafia stan pierwszego bitu z wejścia, tzn. 1 operacja CR1 AND %I3 (1 AND 1) daje nową wartość CR1 = 1 można dokończyć obliczanie operacji OR, obliczony argument ma wartość CR1=1, więc operacja CR OR CR1 (0 OR 1) daje nową wartość CR = 1, wartość 1 jest przepisywana do pierwszego bitu z wyjścia. " Sterowniki programowalne f.1/16
17 PLC język funkcjonalnych schematów blokowych FBD Język funkcjonalnych schematów blokowych FBD pozwala na zapis programu w postaci powiązanych ze sobą liniami przepływu sygnałów, bloków operacji logicznych jest wzorowany na schematach logicznych. Obok bloków operacji logicznych w języku można wykorzystywać również bloki funkcjonalne przerzutników, timerów, liczników. Wybrane bloki FBD Opis wartość zmiennej wyjściowej bloku jest iloczynem logicznym (AND) zmiennych wejściowych wartość zmiennej wyjściowej bloku jest sumą logiczną (OR) zmiennych wejściowych zmienna wyjściowa jest równa negacji (NOT) zmiennej wejściowej SR RS wartość zmiennej wyjściowej przerzutnika z wejściem wpisującym S (Set) i zerującym R (Reset) zależy od wartości zmiennych wejściowych, jeśli S = 1 i R = 0 to wyjście = 1; jeśli S = 0 i R = 1 to wyjście = 0; jeśli S =0 i R = 0 to wartość na wyjściu nie zmienia się; przerzutnik z dominującym wejściem wpisującym (SR) dla S = 1 i R = 1 ma wyjście = 1; przerzutnik z dominującym wejściem zerującym (RS) dla S = 1 i R = 1 ma wyjście = 0 Rys. 10. Wybrane bloki funkcjonalne języka FBD. Wejścia i wyjścia bloków realizujących operacje logiczne mogą być negowane poprzez wprowadzanie symbolu na odpowiednich wejściach czy wyjściu. " Sterowniki programowalne f.1/17
18 PLC przykładowe zadanie Przykład 1. Układ steruje dwiema zwrotnicami z 1 i z 2 urządzenia sortującego kierującego produkowane detale do jednego z trzech pojemników. Przed przesunięciem detalu do odpowiedniego pojemnika, badane są przy pomocy odpowiednich czujników trzy cechy (a, b, c) każdego z nich. Każdy z czujników sygnalizuje zbadaną przez siebie cechę jedną z dwóch wartości (1 wartość prawidłowa, 0 wartość nieprawidłowa). Sygnały z czujników monitorujących cechy a, b i c odbierane są kolejno na pierwszym, drugim i trzecim wejściu modułu wejść cyfrowych. Detale o conajmniej dwóch nieprawidłowych cechach kierowane są do pojemnika I (z 1 = 1, z 2 = 1), detale o wszystkich prawidłowych cechach do pojemnika II (z 1 = 0, z 2 = 1), a pozostałe detale do pojemnika III (z 1 = 0, z 2 = 0). Sygnałami sterującymi położeniami zwrotnic są odpowiednio sygnał z pierwszego i drugiego wyjścia modułu wyjść cyfrowych. a) b) c) a b c bc z 1 = 1 z 2 = 1 a z 1 = 0 z 2 = 0 pojemnik III pojemnik I pojemnik II Rys. 11. Ilustracja zadania a) schemat urządzenia sortującego, c) i d) tablice Karnaugha zwrotnicy z 1 i z 2. Zgodnie z normą, dostęp do danych z czujników umożliwiają zmienne o adresach: %I1 (cecha a), %I2 (cecha b) i %I3 (cecha c). bc a z1 bc ab ac c Stan sygnałów wyjściowych zależy od stanu zmiennych %Q1 (zwrotnica z 1 ) i %Q2 (zwrotnica z 2 ). " Sterowniki programowalne f.1/18 z 2 z 1 ab
19 PLC język funkcjonalnych schematów blokowych FBD z 1 ab z1 bc ab ac c z 2 %I2 %I3 %I1 %I2 %I1 %I3 %Q1 %I2 %I3 %I1 %I2 %I1 %I3 %Q1 %I1 %I2 %I3 %Q2 %I1 %I2 %I3 %Q1 %Q2 Rys. 12. Dwa równoważne programy sterowania zwrotnicami układ z przykładu 1. w języku FBD. " Sterowniki programowalne f.1/19
20 PLC język schematów drabinkowych LD Język schematów drabinkowych LD jest odpowiednikiem schematów (obwodowych, drabinkowych) układów cyfrowych realizowanych w technologii stykowo przekaźnikowej, dodatkowo język pozwala na wykorzystywanie funkcji realizujących operacje arytmetyczne, logiczne, porównania oraz bloków funkcjonalnych realizujących zadania przerzutników, timerów, liczników. Schemat drabinkowy jest ograniczony z lewej i prawej strony szynami prądowymi (prawa szyna zwykle nie jest rysowana). Lewa i prawa szyna połączone są szczeblami. Każdy szczebel odpowiada odrębnemu obwodowi prądowemu, w którym przepływ prądu zależy od stanu elementów tego obwodu. Podstawowymi elementami schematów są: zestyki zwierne i rozwierne oraz cewki. Wybrane elementy LD Opis zestyk zwierny (normalnie otwarty) przepływ prądu przez element zależy od stanu skojarzonej z nim zmiennej, prąd przepływa przez element jeżeli zmienna ma wartość 1 zestyk rozwierny (normalnie zamknięty) przepływ prądu przez element zależy od stanu skojarzonej z nim zmiennej, prąd przepływa przez element jeżeli zmienna ma wartość 0 cewka jeżeli linia z lewej strony cewki jest pod prądem to skojarzona z cewką zmiennna otrzymuje wartość 1, w przeciwnym przypadku wartość 0 Rys. 13. Wybrane elementy języka LD. " Sterowniki programowalne f.1/20
21 PLC język schematów drabinkowych LD Połączenie szeregowe kilku zestyków odpowiada koniunkcji zmiennych skojarzonych z tymi zestykami, połączenie równoległe odpowiada alternatywie odpowiednich zmiennych. Kolejne szczeble drabiny języka LD przetwarzane są od góry do dołu, a pojedynczy szczebel od strony lewej do prawej. a) b) %I2 %I3 z 1 bc ab ac z 2 z 1 abc %I1 %I2 %Q1 b c a b a c a b c z 1 %I1 %I3 %I1 %I2 %I3 %Q2 Z 1 Z 2 %Q1 Rys. 14. Układ sterowania zwrotnicami z przykładu 1. a) w postaci schematu obwodowego układu w technologii stykowo przekaźnikowej, b) w języku LD. " Sterowniki programowalne f.1/21
