Specjalistyczne Instrumenty W Pomiarach Inżynieryjnych S I W P I

Transkrypt

1 Specjalistyczne Instrumenty W Pomiarach Inżynieryjnych S I W P I

2

3 SOKKIA NET

4 SOKKIA NET Sokkia NET charakteryzują się wysoką precyzją pomiaru kątów i odległości. Dzięki temu przeznaczone są do zadań wymagających sprzętu spełniającego wysokie wymagania dokładnościowe. kąty z dokładnością 0,5 odległości z dokładnością 0,5 mm + 1 ppm SOKKIA NET05 SOKKIA NET1

5

6 SOKKIA NET ZASTOSOWANE TECHNOLOGIE I SYSTEMY 0.5 dokładności pomiaru kątów Technologia kalibracji IACS (Independent Angle Calibration System) i system odczytowy RAB (RAndom Biderectional).

7 SOKKIA NET ZASTOSOWANE TECHNOLOGIE I SYSTEMY Automatyzacja pomiarów - serwomotory Zastosowanie serwomotorów pozwala na wykorzystanie tachimetru NET do wykonywania bezosobowego i ciągłego monitoringu obiektów budowlanych. Funkcje wyszukiwania i śledzenia pryzmatu służą do prowadzenia pomiarów w trybie jednoosobowym. Mechanizmy napędzające instrument umożliwiają również skanowanie obiektów przemysłowych.

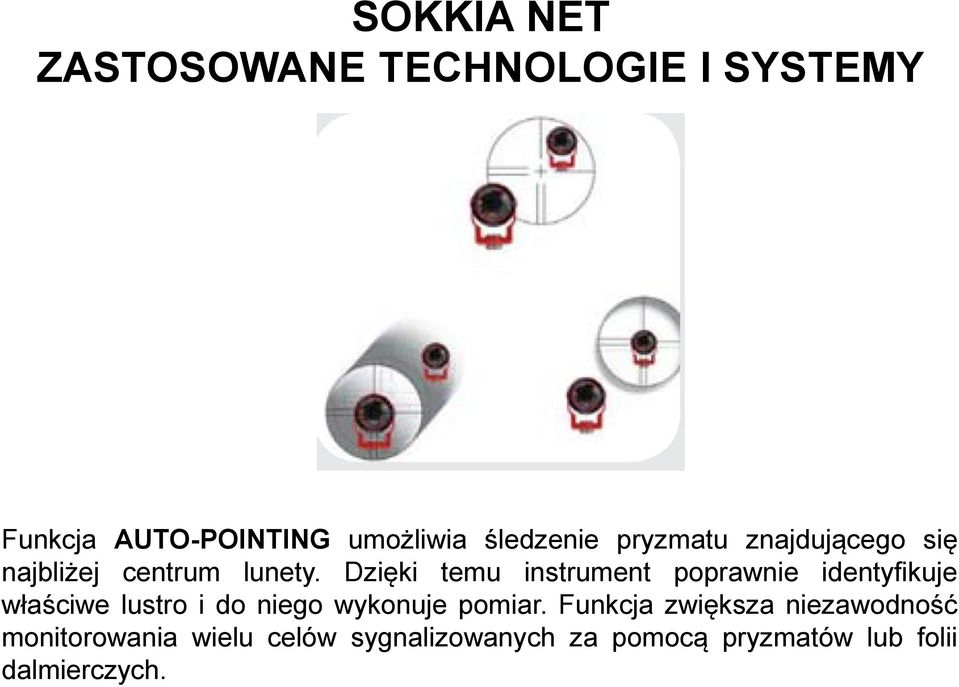

8 SOKKIA NET ZASTOSOWANE TECHNOLOGIE I SYSTEMY Funkcja AUTO-POINTING umożliwia śledzenie pryzmatu znajdującego się najbliżej centrum lunety. Dzięki temu instrument poprawnie identyfikuje właściwe lustro i do niego wykonuje pomiar. Funkcja zwiększa niezawodność monitorowania wielu celów sygnalizowanych za pomocą pryzmatów lub folii dalmierczych.

9 SOKKIA NET ZASTOSOWANE TECHNOLOGIE I SYSTEMY Systemy celowania (AUTO-POINTING) i śledzenia (AUTO-TRACKING) umożliwiają wykonywanie pomiarów jednoosobowych. Sterowanie pracą tachimetru odbywa się wtedy od strony tyczki z lustrem. Komendy do instrumenty przesyłane są łączem Bluetooth. Ten tryb pracy przyspiesza pomiary i zwiększa wydajność o kilkadziesiąt procent w porównaniu z dwuosobowym zespołem pomiarowym.

10 SOKKIA NET ZASTOSOWANE TECHNOLOGIE I SYSTEMY Technologia RED-tech ze wskaźnikiem laserowym umożliwia pomiar odległości do tarczek celowniczych z dokładnością 0.5 mm + 1 ppm. Pomiar niedostępnych obiektów może odbywać się dzięki bezlustrowemu dalmierzowi o zasięgu 200 m.

11 OPROGRAMOWANIE Wybrane funkcje oprogramowania programy pomiarowe: Szybki pomiar punktów kontrolnych Pomiar wielokrotny w seriach Definiowanie układów współrzędnych Tyczenie punktów i osi Pomiar z wykorzystaniem szablonów Analizy danych i obliczenia Monitoring (cykliczny pomiar do max. 100 punktów) Skanowanie

12 OPROGRAMOWANIE 3-DIM i 3-DIM Observer aplikacje terenowe do wykonywania skomplikowanych pomiarów przemysłowych. Narzędzie może być instalowane na dowolnym kontrolerze z systemem operacyjnym Windows Mobile. Program usprawnia pomiary obiektów budowlanych i przemysłowych.

13 ZŁĄCZA KOMUNIKACJA / KARTY PAMIĘCI PILOT

14 Parametry techniczne SOKKIA NET Model NET05AX NET1AX Luneta Średnica lunety 45 mm; (EDM 48 mm) Powiększenie 30x Pole widzenia 1 30' Zdolność rozdzielcza 2.5 Ogniskowanie 1.3m Pomiar odległości Pomiar bezlustrowy 100m 400m 1 pryzmat warunki atmosferyczne 3500m b.dobre (widoczność 40km) Dokładność pomiaru bezlustrowego +/-(1mm+1mm/km) +/-(2mm+1mm/km) Dokładność (na pryzmat) +/-(0.8mm+1mm/km) +/-(1mm+1mm/km) Minimalny odczyt Tryb precyzyjny 0.01mm Tryb precyzyjny 0.1mm lub 0.1mm lub 1mm Czas pomiaru Tryb precyzyjny: 0.9 s; tryb zgrubny: 0.6 s; tryb śledzący: 0.4 s

15 Parametry techniczne SOKKIA NET Pomiar kąta System odczytowy absolutny tak Minimalny odczyt 0.2 /0.6 ; 0.5 cc /1 cc 0.5 /1 ; 1 cc /2 cc Dokładność 0.5 /1.5 cc 1 /3 cc Zasięg i szybkość śledzenia Maksymalna szybkość śledzenia 14 /sek. 14 /sek. Automatyczny zakres wyszukiwania celu +70 / /-38 Zasięg śledzenia dla 1 pryzmatu 1000 m 1000 m Zasięg śledzenia dla pryzmatu 360 (A7) 600 m 600 m Leniwki - serwomotory tak tak Maksymalna prędkość 60 /sek. 60 /sek. Minimalna rozdzielczość/dokładność Dokładność 1.5 mm do 100m, 3 powyżej 100m Dokładność 1.5 mm do 100m, 3 powyżej 100m Ilość prędkości - -

16 Parametry techniczne SOKKIA NET Kompensator Typ dwuosiowy Rodzaj cieczowy Zakres 4' Pionownik optyczny Pole widzenia - Zakres ogniskowania Od 0.3 m do nieskończoności Powiększenie 7x Libele Pudełkowa 10' / 2mm Rurkowa 20" / 2mm Warunki pracy Temperatura Od - 20 C do +50 C Wilgotność i zapylenie IP64 Wyświetlacz Wyświetlacz LCD, TFT QVGA, 3.7", kolorowy, dotykowy, z podświetleniem Ilość Klawiatura jednostronny 32 klawisze

17 Parametry techniczne SOKKIA NET System operacyjny Pamięć wewnętrzna Inne Windows CE 750 MB (na dane) Wymiary 375 mm 202mm 201 mm (wys. szer. gł.) Masa 7.7 kg (z baterią) Aparat fotograficzny Sensor - Pole widzenia - Auto Focus Zasięg - Zasilanie Czas pracy baterii: ciągły pomiar kątów b.d. Czas pracy baterii: ciągły pomiar odległości 2 x 3 godziny 2 x 3 godziny Czas pracy baterii: średni czas pracy 2 x 350 punktów 2 x 350 punktów Czas ładowania baterii ok. 4 godziny

18 SOKKIA NASADKA ŻYROSKOPOWA GP-1 ORAZ TACHIMETR SETX = STACJA ŻYROSKOPOWA GPX

19 STACJA ŻYROSKOPOWA GPX

20 WYZNACZANIE KIERUNKU PÓŁNOCY

21

22 SOKKIA SETX PARAMERY/DOKŁADNOŚCI

23 LEICA TS30 pomiar kąta 0,5 odległości 0,6 mm +1 ppm automatyczne rozpoznanie celu pełne zmotoryzowanie

24 LEICA TS30 dokładność pomiaru kąta 0,5 dokładność PinPoint EDM 0,6 mm + 1 ppm na pryzmat, 2 mm + 2 ppm na dowolną powierzchnię; automatyczne rozpoznanie celu (ATR) 1 wyposażony w antenę GNSS, TS30 SmartStation umożliwia określenie współrzędnych stanowiska z kontrolerem zdalnego sterowania może być wykorzystywany do pomiarów jednoosobowych.

25 LEICA TS30 ZASTOSOWANE TECHNOLOGIE I SYSTEMY Automatyczne rozpoznanie celu (ATR) Sensor ATR emituje niewidzialną wiązkę, która jest odbijana przez dowolny standardowy pryzmat (nie są wymagane specjalne pryzmaty aktywne) i odbierana przez wbudowaną w lunetę kamerę CMOS. Maksimum odebranego sygnału jest określone w stosunku do środka kamery. Wyznaczone w płaszczyznach poziomej i pionowej przesunięcia są następnie wykorzystane do automatycznego pozycjonowania krzyża kresek lunety na pryzmat. Aby skrócić czas naprowadzania, krzyż kresek jest ustawiany na pryzmat z dokładnością około 50 cc w stosunku do faktycznego środka pryzmatu. Pozostałe przesunięcia są redukowane matematycznie do odczytów Hz i V.

26 LEICA TS30 ZASTOSOWANE TECHNOLOGIE I SYSTEMY PARAMETRY Dokładność ATR / Czas pomiaru Dokładność kątowa Hz, V dla ATR: 1 (3 cc ) Dokładność pozycjonowania: ± 1 mm Czas pomiaru (GPR1): 3-4 s Dokładność pozycjonowania pryzmatu z użyciem ATR zależy od wielu czynników takich jak dokładność wewnętrzna samego ATR, dokładność kątowa instrumentu, rodzaj pryzmatu, wybrany tryb działania dalmierza i skrajne warunki pomiaru. ATR charakteryzuje się odchyleniem standardowym na poziomie ± 1mm. Powyżej pewnej odległości, dokładność kątowa instrumentu ma dominujące znaczenie i przewyższa dokładność ATR.

27 LEICA TS30 ZASTOSOWANE TECHNOLOGIE I SYSTEMY PARAMETRY Szybkość maksymalna (Tryb LOCK) Prostopadle (tryb standard): 9 m/s przy 20 m, 45 m/s przy 100 m Radialnie (tryb śledzenia): 5 m/s Wyszukiwanie celu Czas szukania w polu widzenia: zwykle 1,5 s Pole widzenia 1 30' (1.66 grad) Minimalna odległość między pryzmatami przy 200 m: 0.3 m Definiowanie okna szukania: Tak Metoda wyznaczenia Typ: Laser podczerwony współpracujący z matrycą CMOS Fala nośna: 785 nm Zasada działania: Cyfrowe przetwarzanie obrazu

28 LEICA TS30 PARAMETRY PODSTAWOWE

29 LEICA TS30 PARAMETRY PODSTAWOWE

30 LEICA TM30 Tachimetr TM30 jest zaprojektowany i przeznaczony do monitoringu geodezyjnego. Technologia SmartEye i technologia napędu bezpośredniego.

31 WŁAŚCIWOŚCI LEICA TM30 dokładność pomiaru kąta 0,5 lub 1,0 technologia SmartEye system dalmierczy PinPoint EDM pozycjonuje, śledzi, mierzy, transmituje dane podczas pracy nie hałasuje - piezo minimalne zużycie baterii nieprzerwana praca 24 h przez 7 dni im dłużej pracuje, tym rzadziej potrzebuje przeglądu serwisowego

32 SmartEye stanowi połączenie technologii: Automatycznego rozpoznania celu (ATR) o dużym zasięgu: wykrywa i umożliwia pomiar luster znajdujących się w odległości do 3000 m z dokładnością kilku milimetrów. TargetView: zawęża pole widzenia ATR do obszaru zainteresowania. Jeśli w pobliżu znajdują się dodatkowe lustra, w procesie pomiaru zostanie odszukane to właściwe. TargetCapture: uaktywnia kamerę sprzężoną z lunetą instrumentu w celu sfotografowania mierzonego celu. Przeszkody znajdujące się wzdłuż osi celowej można dostrzec zdalnie unikając tym samym niebezpieczeństw, jakie mogą wystąpić na monitorowanym obszarze.

33 LEICA TM30 ZASTOSOWANIE Monitoring i pomiary okresowe, kontrolne konstrukcji inżynierskich i innych obiektów (naturalnych) i zjawisk np.: budynków, zapór wodnych, uginanie się i drgania konstrukcji mostowych, osuwanie się mas ziemnych, skalnych, spływ powierzchniowy, topnienie lodowców, erupcje wulkanów.

34 Leica TM30 może stanowić jeden z elementów systemu monitoringu w skład którego wchodzą tachimetry, odbiorniki i anteny GNSS, sensory geotechniczne, oprogramowanie oraz infrastruktura komunikacyjna (integracja - oprogramowanie Leica GeoMoS). Leica GeoMoS Web jest oprogramowaniem sieciowym umożliwiającym wizualizację i analizę danych zebranych przez system monitoringu GeoMos. Umożliwia użytkownikowi dostęp do danego projektu monitoringu z każdego miejsca, w każdym czasie. Wystarczy użyć standardowej przeglądarki internetowej, komputera kieszonkowego lub telefonu komórkowego.

35 LEICA TM30 PODSTAWOWE DANE TECHNICZNE

38 LEICA TDRA6000 TACHIMETR PRZEMYSŁOWY

39 LEICA TDRA6000 wyposażony w technologię napędu bezpośredniego typowa dokładność 3D pomiaru dla punktu na poziomie 0,25 mm na odległości 35 m pomiar bezreflektorowy z dokładnością 1 mm PinPoint EDM posiada moduł PowerSearch, ATR możliwość automatycznego pomiaru na reflektor CCR oraz taśmę refleksyjną zoptymalizowany do pomiarów do 300 m możliwość wykorzystania pakietu oprogramowania DCP05 lub Microlog dla metrologii przemysłowej

40 LEICA TDRA6000 ZASTOSOWANE TECHNOLOGIE I SYSTEMY Technologia napędu bezpośredniego. Serwomotory bazujące na piezotechnologii, pozwalają na osiągnięcie do 4x większej szybkości pracy i przyśpieszenia niż poprzednia generacja tachimetrów. Ta technologia charakteryzuje się bardzo niskim zużyciem energii, prawie nie potrzebuje konserwacji, a praca tachimetru jest niemal bezgłośna.

41 LEICA TDRA6000 ZASTOSOWANE TECHNOLOGIE I SYSTEMY Przetwornik kąta współdziałający z systemem ATR.

42 STATYWY

43 REFLEKTORY Corner Cube Reflector (CCR) 1.5" Red-Ring Reflector (RRR) 1.5" Reflector for Fixed Instalations (RFI) 0.5" Break Resistant Reflector (BRR) 1.5"

44 DANE TECHNICZNE LEICA TDRA6000 ATR - automatyczne rozpoznawanie celu ATR 1,5 " RRR i BRR 0,5 " TBR i RFI Folia odblaskowa Max. zasięg 600 m 400 m 40 m Min. odległość 2,0 m 2,0 m 5,0 m Dokładność (maksymalny dopuszczalny błąd) ± 0,3 mm + 13 μm / m N / A ± 2,0 mm Dokładność pozycjonowania pryzmatu z użyciem ATR zależy od wielu czynników takich jak dokładność wewnętrzna samego ATR, dokładność kątowa instrumentu, rodzaj pryzmatu, wybrany tryb działania dalmierza i skrajne warunki pomiaru. ATR ma podstawowe odchylenie standardowe na poziomie ± 1 mm. Dla powyższych odległości dokładność kątowa instrumentu ma zasadnicze znaczenie i wskazuje na dokładność ATR.

45 EDM - elektroniczny pomiar odległości dalmierzem EDM 1,5 " RRR i BRR 0,5 " TBR i RFI Folia odblaskowa Pomiar bez reflektora Max. zasięg 600 m 600 m 600 m 600 m Min. odległość 2,0 m 2,0 m 5,0 m 2,0 m Dokładność (maksymalny dopuszczalny błąd) 0,5 mm 0,5 mm 1,0 mm 2,0 mm EDM zapewnia też bezreflektorowy pomiar odległości. Głównym elementem dalmierza (EDM) jest system analizujący, który wykorzystuje modulację częstotliwości z zakresu 100 MHz. System analizujący określa podczas każdego pomiaru indywidualne cechy zarówno wiązki mierzącej jak i celu. W rezultacie znane są parametry każdego pomiaru.

46 FUNKCJA POWER SEARCH (wyszukiwanie celu) Funkcja Power Search 1,5 " RRR i BRR Max. zasięg 100 m Min. odległość 2,0 m Pozycjonowanie ATR dla 200 g Poniżej 5 sekund INFORMACJE OGÓLNE Powiększenie lunety 30 x Zakres ogniskowania 1,7 m do nieskończoności KLAWIATURA I WYŚWIETLACZ: Wyświetlacz: Klawiatura: ¼ VGA, kolorowy, dotykowy, dwustronny 34 klawisze, podświetlana Pamięć wewnętrzna: PRZECHOWYWANIE DANYCH 256 MB Karta pamięci: Porty Temperatura pracy Pył / woda Wilgotność Karty Compact Flash 256 MB lub 1 GB RS232, Bluetooth -20 C do +50 C IP54 95%, bez kondensacji

47 LEICA TDRA6000 WYKORZYSTANIE budowa statków ustawianie i kontrola maszyn, urządzeń przemysł lotniczy energetyka przemysł kolejowy

48 TEODOLIT PRZEMYSŁOWY LEICA TM6100A Wykorzystanie m.in. w przemyśle kosmicznym do montażu satelitów i ustawiania systemów celowniczych samolotów bojowych. Zastosowano w nim systemy autokolimacji i piezotechnologię.

49 TEODOLIT PRZEMYSŁOWY LEICA TM6100A

50 TEODOLIT PRZEMYSŁOWY LEICA TM6100A

51 TACHIMETR LEICA NOVA TM50 Leica Nova TM50 może być jednym z komponentów monitoringu, który łączy tachimetry, odbiorniki i anteny GNSS, sensory geotechniczne, oprogramowanie oraz infrastrukturę komunikacyjną. Oprogramowanie Leica GeoMos umożliwia zbudowanie automatycznego systemu do monitoringu, który łączy wszystkie sensory.

52 TACHIMETR LEICA NOVA TM50

55 TRIMBLE S8 DR HP- OPCJA B: INŻYNIERIA

56 Trimble S8 DR HP - OPCJA B: INŻYNIERIA Specjalistyczne opcje konfiguracji S8 dokładność kątowa do 0,5 dalmierz Trimble DR High Precision dokładność pomiaru odległości 0,8 mm + 1 ppm

57 Trimble S8 DR HP - OPCJA B: INŻYNIERIA ZASTOSOWANE TECHNOLOGIE Technologia Trimble FineLock: wykrywa cele bez interferencji sąsiednich pryzmatów dla wysokiej dokładności na bliskich odległościach, takich jak koleje, monitoring deformacji, czy tunelowanie. Trimble FineLock Daleki Zasięg zwiększa ten zakres do 2500m z dokładnością 1cm. Technologia Trimble SurePoint, gdy instrument został wzruszony przez wiatr lub inne czynniki Trimble S8 aktywnie koryguje te przemieszczenia. Technologia Serwo Trimble MagDrive.

58 Trimble S8 DR HP - OPCJA B: INŻYNIERIA OPROGRAMOWANIE Dodatkowe moduły programu Trimble Access: Tunele, Monitoring, Moduł Górniczy

59 Trimble S8 DR HP - OPCJA B: INŻYNIERIA INNE FUNKCJE INŻYNIERYJNE wskaźnik laserowy klasy 3R pozwala markować punkty na większym dystansie, w tunelach i kopalniach podziemnych, bezlustrowy monitoring celów z folii refleksyjnej, Automatyczna Ostrość Serwo ustawia ostrość optyczną dla szybszego celowania, cichy, pozbawiony tarcia ruch, zapewnia dyskretną pracę w miejscach publicznych lub zamieszkałych

60 Trimble S8 DR HP - OPCJA B: INŻYNIERIA i Trimble 4D Control System monitoringu Trimble 4D Control zawiera: pomiary, analizy, wizualizacje i raporty, czujniki monitorujące, zarządzanie systemem z dowolnego miejsca na świece, internetowy interfejs użytkownika i klienta, monitoring wielko- i mało- skalowy. Trimble 4D Control łączy w sobie: pomiary, sensory geotechniczne, przetwarzanie oparte na wielu czujnikach, automatyczne raporty i alarmy, konfigurowalny panel użytkownika.

61 Trimble 4D Control rozwiązanie do zarządzania monitoringiem w czasie rzeczywistym i z postprocesingiem pozwala wykryć krytyczne przemieszczenia strukturalne, obsługa zadań związanych z okresowym pomiarem budowli i wielkoskalowe prace obejmujące monitoring prowadzony w czasie rzeczywistym, służy do przetwarzania i analizy zapisanych danych oraz zarządzania i planowania sieci obserwacyjnej, automatyczne powiadamianie operatora w przypadku, gdy przemieszczenie monitorowanego punktu jest większe od zakładanego, nadzór pracy do 5 tachimetrów (centrum kontrolne - setki punktów pomiarowych).

62 Trimble 4D Control

63 monitoring, linie elektroenergetyczne, tunele, mosty, Trimble S8 DR HP - OPCJA B: INŻYNIERIA WYKORZYSTANIE elewacje budynków, odkrywki w kamieniołomach, pomiary na długich dystansach, pomiary obiektów przemysłowych (analiza deformacji), pozycjonowanie i kontrola maszyn przemysłowych oraz budowlanych, infrastruktura kolejowa itd.

64

65

66

67

68

69

70

71

72

73

74

75

76 LITERATURA POL_TrimbleS8_DS_0210_lr.pdfpl/uploads/pdf/produkty/tachimetry/ulotka_net.pdf %20Control Leica_Geosystems_Metrology_Products_catalog_2011_en Leica_Nova_TM50_DAT_pl.pdf
