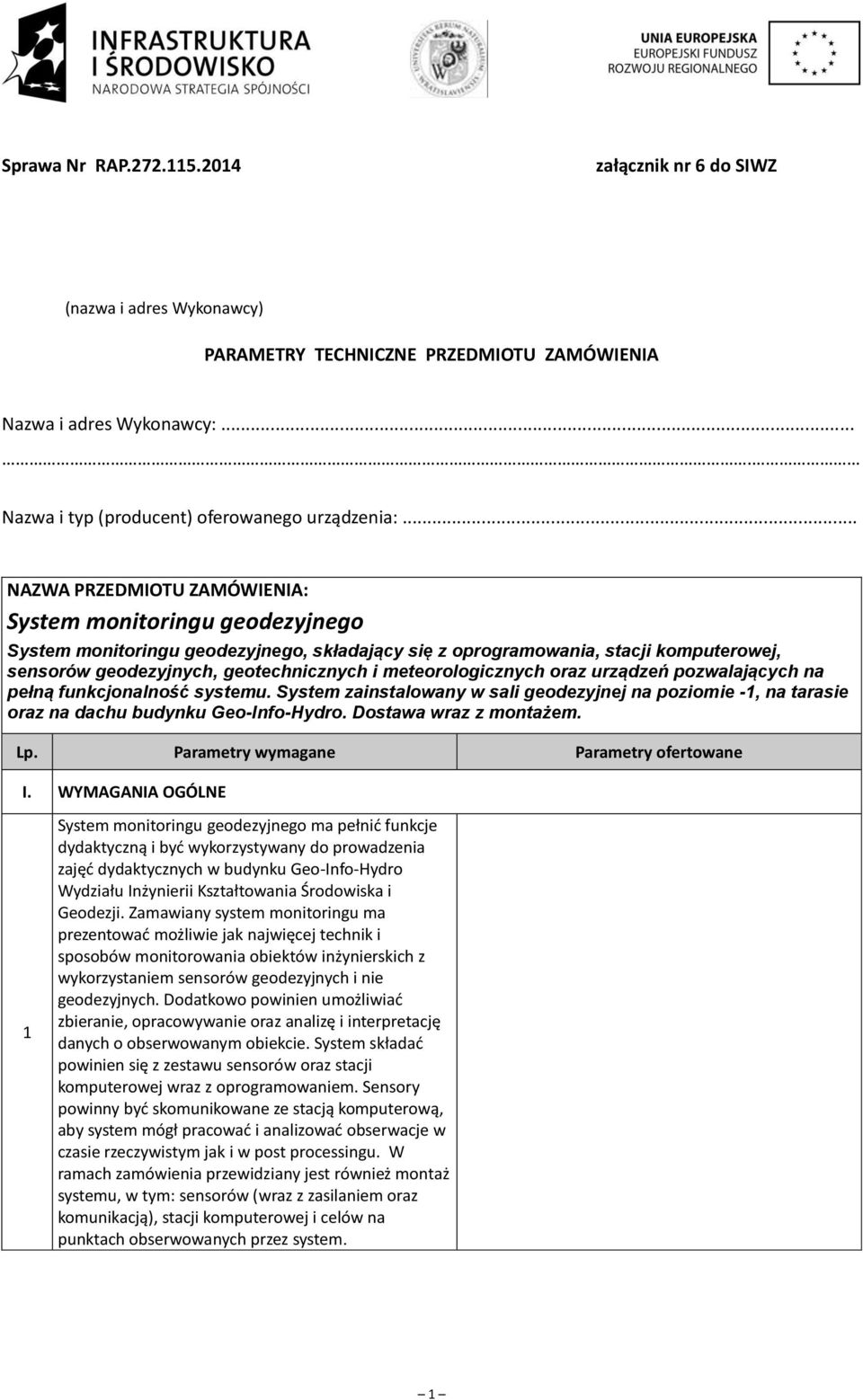

1 Sprawa Nr RAP załącznik nr 6 do SIWZ (nazwa i adres Wykonawcy) PARAMETRY TECHNICZNE PRZEDMIOTU ZAMÓWIENIA Nazwa i adres Wykonawcy:.... Nazwa i typ (producent) oferowanego urządzenia:... NAZWA PRZEDMIOTU ZAMÓWIENIA: System monitoringu geodezyjnego System monitoringu geodezyjnego, składający się z oprogramowania, stacji komputerowej, sensorów geodezyjnych, geotechnicznych i meteorologicznych oraz urządzeń pozwalających na pełną funkcjonalność systemu. System zainstalowany w sali geodezyjnej na poziomie -, na tarasie oraz na dachu budynku Geo-Info-Hydro. Dostawa wraz z montażem. Lp. Parametry wymagane Parametry ofertowane I. WYMAGANIA OGÓLNE System monitoringu geodezyjnego ma pełnić funkcje dydaktyczną i być wykorzystywany do prowadzenia zajęć dydaktycznych w budynku Geo-Info-Hydro Wydziału Inżynierii Kształtowania Środowiska i Geodezji. Zamawiany system monitoringu ma prezentować możliwie jak najwięcej technik i sposobów monitorowania obiektów inżynierskich z wykorzystaniem sensorów geodezyjnych i nie geodezyjnych. Dodatkowo powinien umożliwiać zbieranie, opracowywanie oraz analizę i interpretację danych o obserwowanym obiekcie. System składać powinien się z zestawu sensorów oraz stacji komputerowej wraz z oprogramowaniem. Sensory powinny być skomunikowane ze stacją komputerową, aby system mógł pracować i analizować obserwacje w czasie rzeczywistym jak i w post processingu. W ramach zamówienia przewidziany jest również montaż systemu, w tym: sensorów (wraz z zasilaniem oraz komunikacją), stacji komputerowej i celów na punktach obserwowanych przez system.

2 II. Wszystkie elementy systemu powinny być nowe, objęte od do 5 letnią gwarancją, z dołączonymi opakowaniami/walizkami oraz instrukcjami obsługi w języku polskim w formie papierowej lub elektronicznej, dostarczone przez jednego dostawcę, oraz sprawne. DANE TECHNICZNE: A. Stacja komputerowa z oprzyrządowaniem Prędkość i rodzaj procesora: 4 8 rdzeniowy, MHz, z pamięcią cache minimum 0 MB L Pojemność i rodzaj dysku twardego: dysk SSD minimum GB, dysk HDD minimum 000, złącze Serial ATA, prędkość obrotowa minimum 700 RPM Pamięć operacyjna: minimum 6 GB pamięci ram Wyposażona w napęd optyczny DVD z nagrywarką, od 4do 6 portów USB.0, kartę sieciową (0/00/000), 4 kartę wi-fi, kartę dźwiękową, kartę graficzną obsługującą od dwóch do trzech monitorów, czytnik kart pamięci. Oprogramowanie: Zainstalowany i gotowy do użytku system operacyjny 64bit, język polski z możliwością 5 downgrade u, sterowniki, program antywirusowy, program do nagrywania płyt CD/DVD+-R/RW., program do monitoringu strukturalnego punkt B. 6 Monitor HD, od 4 do 8 cali. Peryferia komputerowe: mysz optyczna przewodowa, 7 klawiatura przewodowa, okablowanie. B. Program do monitoringu strukturalnego Program pozwalający na automatyczne zbieranie danych z wszystkich sensorów wchodzących w skład systemu w czasie rzeczywistym. Pozwalający na przetwarzanie, obliczanie, interpretację oraz prezentowanie wyników obliczonych na podstawie mierzonych wielkości z wszystkich sensorów, w czasie rzeczywistym oraz w post processingu. Umożliwiający sterowanie wszystkimi sensorami podłączonymi do systemu, określanie granic przemieszczeń mierzonych przez sensory oraz ustalanie alarmów w razie ich przekroczenia. Wyposażony w moduły do: zbierania, gromadzenia, opracowywania obserwacji, a także obliczeń w czasie rzeczywistym oraz post processingu oraz analizy wyników, monitorowania obiektu,, w tym wyrównywania obserwacji, wysyłania informacji o potencjalnym zagrożeniu. Dopuszczalne jest rozwiązanie modułowe - wykorzystanie kilku programów do spełnienia wymagań z punktów - 6. Wyposażony w licencje aktualizacyjną na okres 5 0 lat.

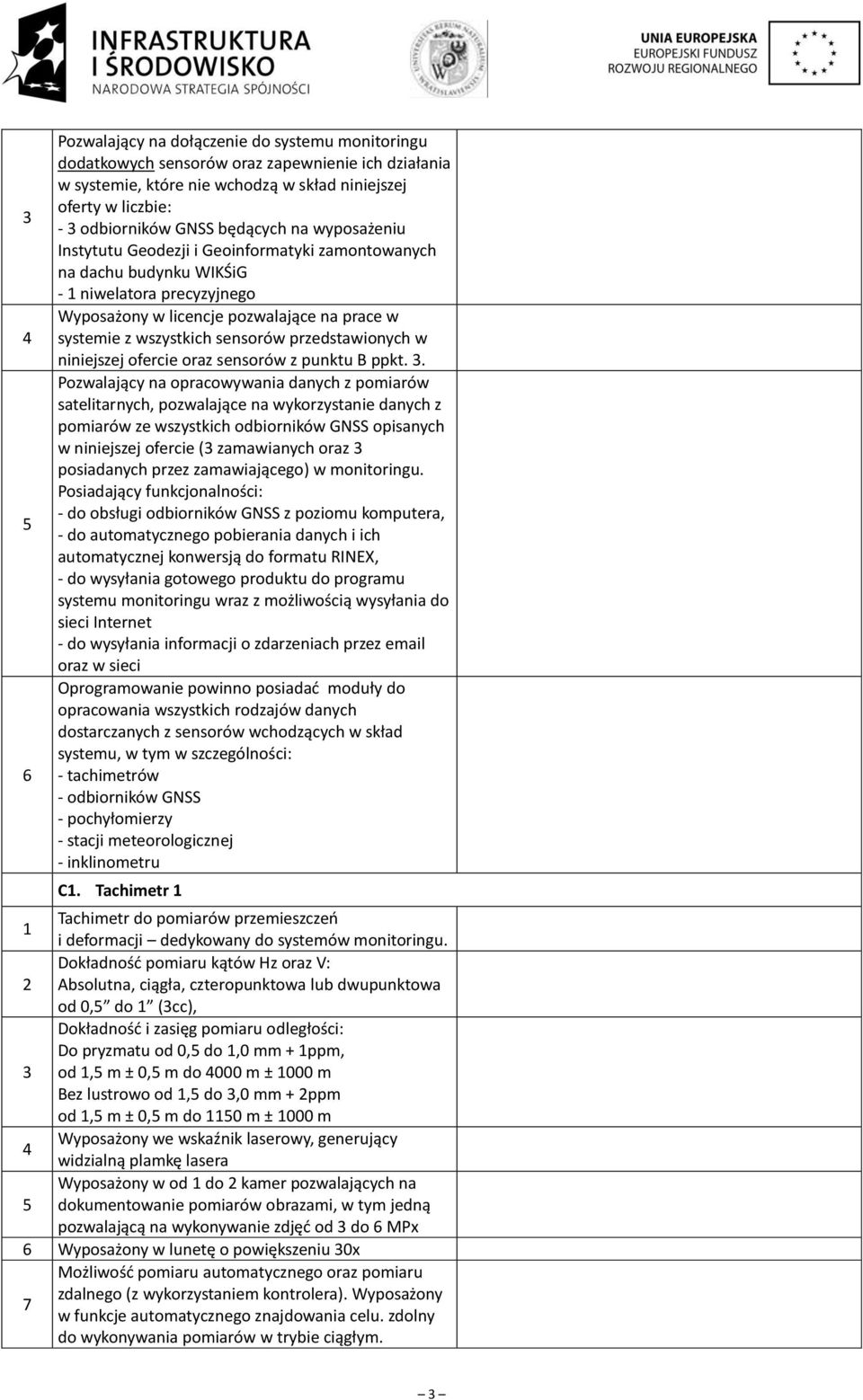

3 4 5 6 Pozwalający na dołączenie do systemu monitoringu dodatkowych sensorów oraz zapewnienie ich działania w systemie, które nie wchodzą w skład niniejszej oferty w liczbie: - odbiorników GNSS będących na wyposażeniu Instytutu Geodezji i Geoinformatyki zamontowanych na dachu budynku WIKŚiG - niwelatora precyzyjnego Wyposażony w licencje pozwalające na prace w systemie z wszystkich sensorów przedstawionych w niniejszej ofercie oraz sensorów z punktu B ppkt.. Pozwalający na opracowywania danych z pomiarów satelitarnych, pozwalające na wykorzystanie danych z pomiarów ze wszystkich odbiorników GNSS opisanych w niniejszej ofercie ( zamawianych oraz posiadanych przez zamawiającego) w monitoringu. Posiadający funkcjonalności: - do obsługi odbiorników GNSS z poziomu komputera, - do automatycznego pobierania danych i ich automatycznej konwersją do formatu RINEX, - do wysyłania gotowego produktu do programu systemu monitoringu wraz z możliwością wysyłania do sieci Internet - do wysyłania informacji o zdarzeniach przez oraz w sieci Oprogramowanie powinno posiadać moduły do opracowania wszystkich rodzajów danych dostarczanych z sensorów wchodzących w skład systemu, w tym w szczególności: - tachimetrów - odbiorników GNSS - pochyłomierzy - stacji meteorologicznej - inklinometru C. Tachimetr Tachimetr do pomiarów przemieszczeń i deformacji dedykowany do systemów monitoringu. Dokładność pomiaru kątów Hz oraz V: Absolutna, ciągła, czteropunktowa lub dwupunktowa od 0,5 do (cc), Dokładność i zasięg pomiaru odległości: Do pryzmatu od 0,5 do,0 mm + ppm, od,5 m ± 0,5 m do 4000 m ± 000 m Bez lustrowo od,5 do,0 mm + ppm od,5 m ± 0,5 m do 50 m ± 000 m Wyposażony we wskaźnik laserowy, generujący 4 widzialną plamkę lasera Wyposażony w od do kamer pozwalających na 5 dokumentowanie pomiarów obrazami, w tym jedną pozwalającą na wykonywanie zdjęć od do 6 MPx 6 Wyposażony w lunetę o powiększeniu 0x Możliwość pomiaru automatycznego oraz pomiaru zdalnego (z wykorzystaniem kontrolera). Wyposażony 7 w funkcje automatycznego znajdowania celu. zdolny do wykonywania pomiarów w trybie ciągłym.

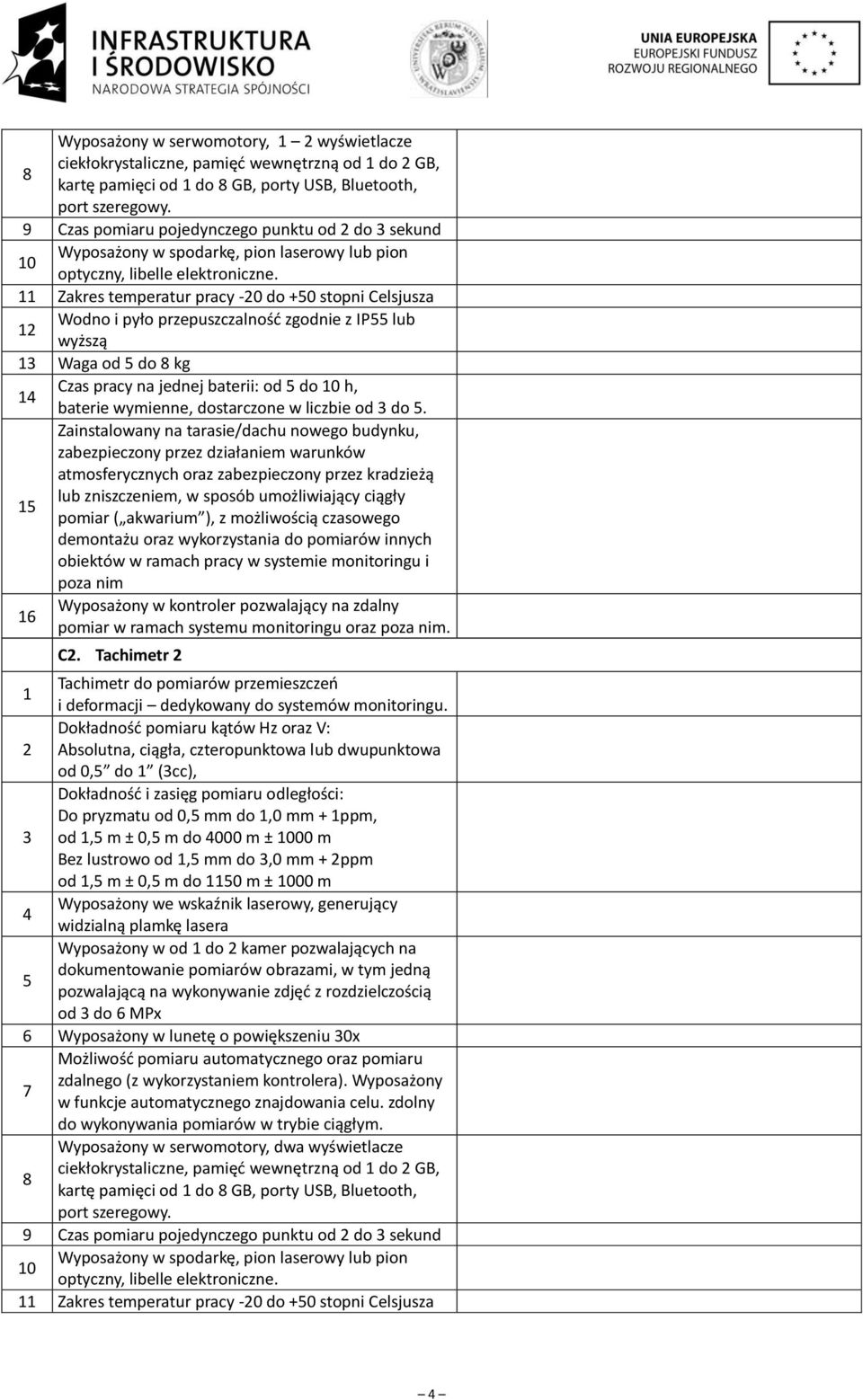

4 Wyposażony w serwomotory, wyświetlacze ciekłokrystaliczne, pamięć wewnętrzną od do GB, 8 kartę pamięci od do 8 GB, porty USB, Bluetooth, port szeregowy. 9 Czas pomiaru pojedynczego punktu od do sekund Wyposażony w spodarkę, pion laserowy lub pion 0 optyczny, libelle elektroniczne. Zakres temperatur pracy -0 do +50 stopni Celsjusza Wodno i pyło przepuszczalność zgodnie z IP55 lub wyższą Waga od 5 do 8 kg Czas pracy na jednej baterii: od 5 do 0 h, 4 baterie wymienne, dostarczone w liczbie od do 5. Zainstalowany na tarasie/dachu nowego budynku, zabezpieczony przez działaniem warunków atmosferycznych oraz zabezpieczony przez kradzieżą lub zniszczeniem, w sposób umożliwiający ciągły 5 pomiar ( akwarium ), z możliwością czasowego demontażu oraz wykorzystania do pomiarów innych obiektów w ramach pracy w systemie monitoringu i poza nim Wyposażony w kontroler pozwalający na zdalny 6 pomiar w ramach systemu monitoringu oraz poza nim. C. Tachimetr Tachimetr do pomiarów przemieszczeń i deformacji dedykowany do systemów monitoringu. Dokładność pomiaru kątów Hz oraz V: Absolutna, ciągła, czteropunktowa lub dwupunktowa od 0,5 do (cc), Dokładność i zasięg pomiaru odległości: Do pryzmatu od 0,5 mm do,0 mm + ppm, od,5 m ± 0,5 m do 4000 m ± 000 m Bez lustrowo od,5 mm do,0 mm + ppm od,5 m ± 0,5 m do 50 m ± 000 m Wyposażony we wskaźnik laserowy, generujący 4 widzialną plamkę lasera Wyposażony w od do kamer pozwalających na dokumentowanie pomiarów obrazami, w tym jedną 5 pozwalającą na wykonywanie zdjęć z rozdzielczością od do 6 MPx 6 Wyposażony w lunetę o powiększeniu 0x Możliwość pomiaru automatycznego oraz pomiaru zdalnego (z wykorzystaniem kontrolera). Wyposażony 7 w funkcje automatycznego znajdowania celu. zdolny do wykonywania pomiarów w trybie ciągłym. Wyposażony w serwomotory, dwa wyświetlacze ciekłokrystaliczne, pamięć wewnętrzną od do GB, 8 kartę pamięci od do 8 GB, porty USB, Bluetooth, port szeregowy. 9 Czas pomiaru pojedynczego punktu od do sekund Wyposażony w spodarkę, pion laserowy lub pion 0 optyczny, libelle elektroniczne. Zakres temperatur pracy -0 do +50 stopni Celsjusza 4

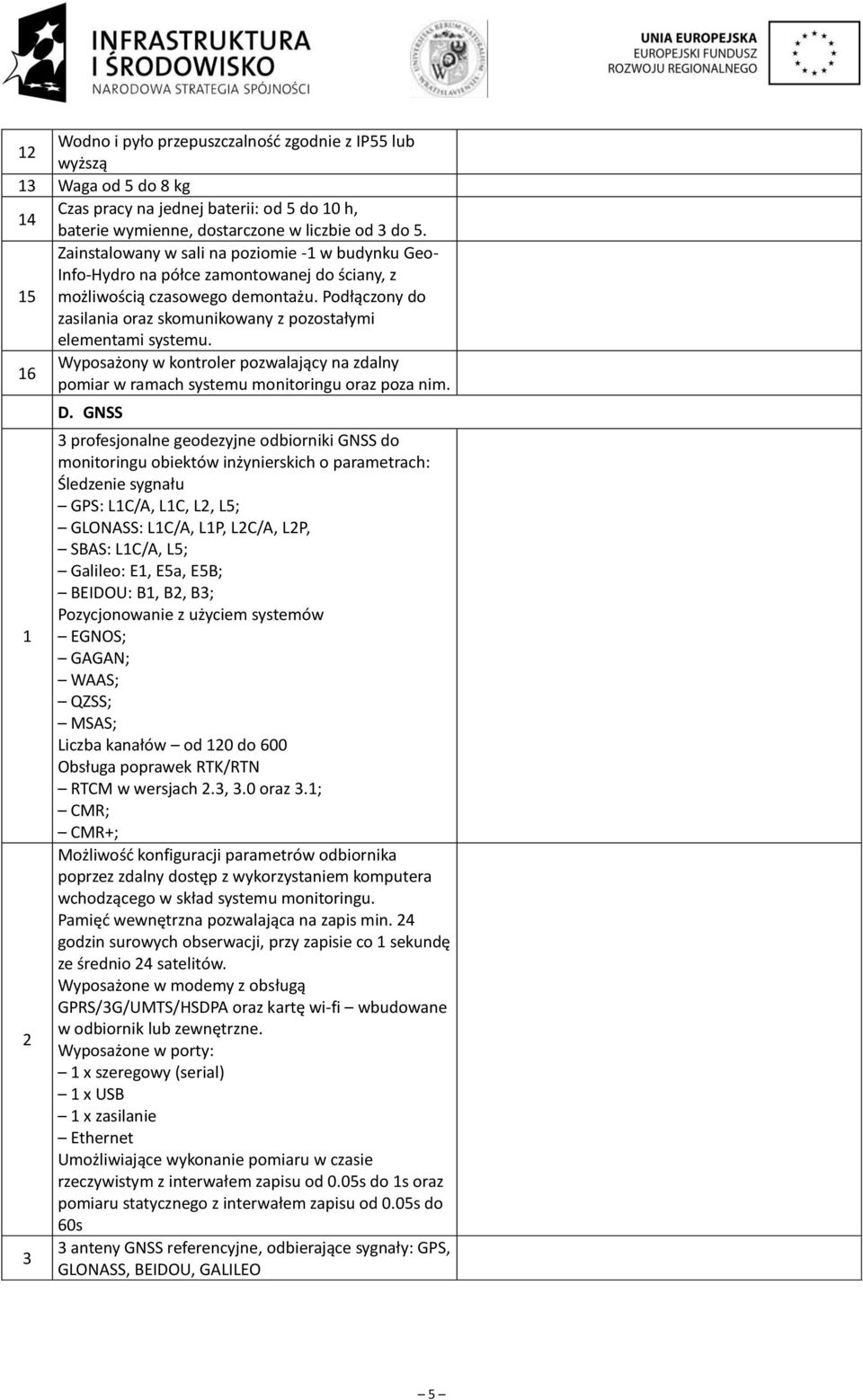

5 Wodno i pyło przepuszczalność zgodnie z IP55 lub wyższą Waga od 5 do 8 kg Czas pracy na jednej baterii: od 5 do 0 h, 4 baterie wymienne, dostarczone w liczbie od do 5. Zainstalowany w sali na poziomie - w budynku Geo- Info-Hydro na półce zamontowanej do ściany, z 5 możliwością czasowego demontażu. Podłączony do zasilania oraz skomunikowany z pozostałymi elementami systemu. Wyposażony w kontroler pozwalający na zdalny 6 pomiar w ramach systemu monitoringu oraz poza nim. D. GNSS profesjonalne geodezyjne odbiorniki GNSS do monitoringu obiektów inżynierskich o parametrach: Śledzenie sygnału GPS: LC/A, LC, L, L5; GLONASS: LC/A, LP, LC/A, LP, SBAS: LC/A, L5; Galileo: E, E5a, E5B; BEIDOU: B, B, B; Pozycjonowanie z użyciem systemów EGNOS; GAGAN; WAAS; QZSS; MSAS; Liczba kanałów od 0 do 600 Obsługa poprawek RTK/RTN RTCM w wersjach.,.0 oraz.; CMR; CMR+; Możliwość konfiguracji parametrów odbiornika poprzez zdalny dostęp z wykorzystaniem komputera wchodzącego w skład systemu monitoringu. Pamięć wewnętrzna pozwalająca na zapis min. 4 godzin surowych obserwacji, przy zapisie co sekundę ze średnio 4 satelitów. Wyposażone w modemy z obsługą GPRS/G/UMTS/HSDPA oraz kartę wi-fi wbudowane w odbiornik lub zewnętrzne. Wyposażone w porty: x szeregowy (serial) x USB x zasilanie Ethernet Umożliwiające wykonanie pomiaru w czasie rzeczywistym z interwałem zapisu od 0.05s do s oraz pomiaru statycznego z interwałem zapisu od 0.05s do 60s anteny GNSS referencyjne, odbierające sygnały: GPS, GLONASS, BEIDOU, GALILEO 5

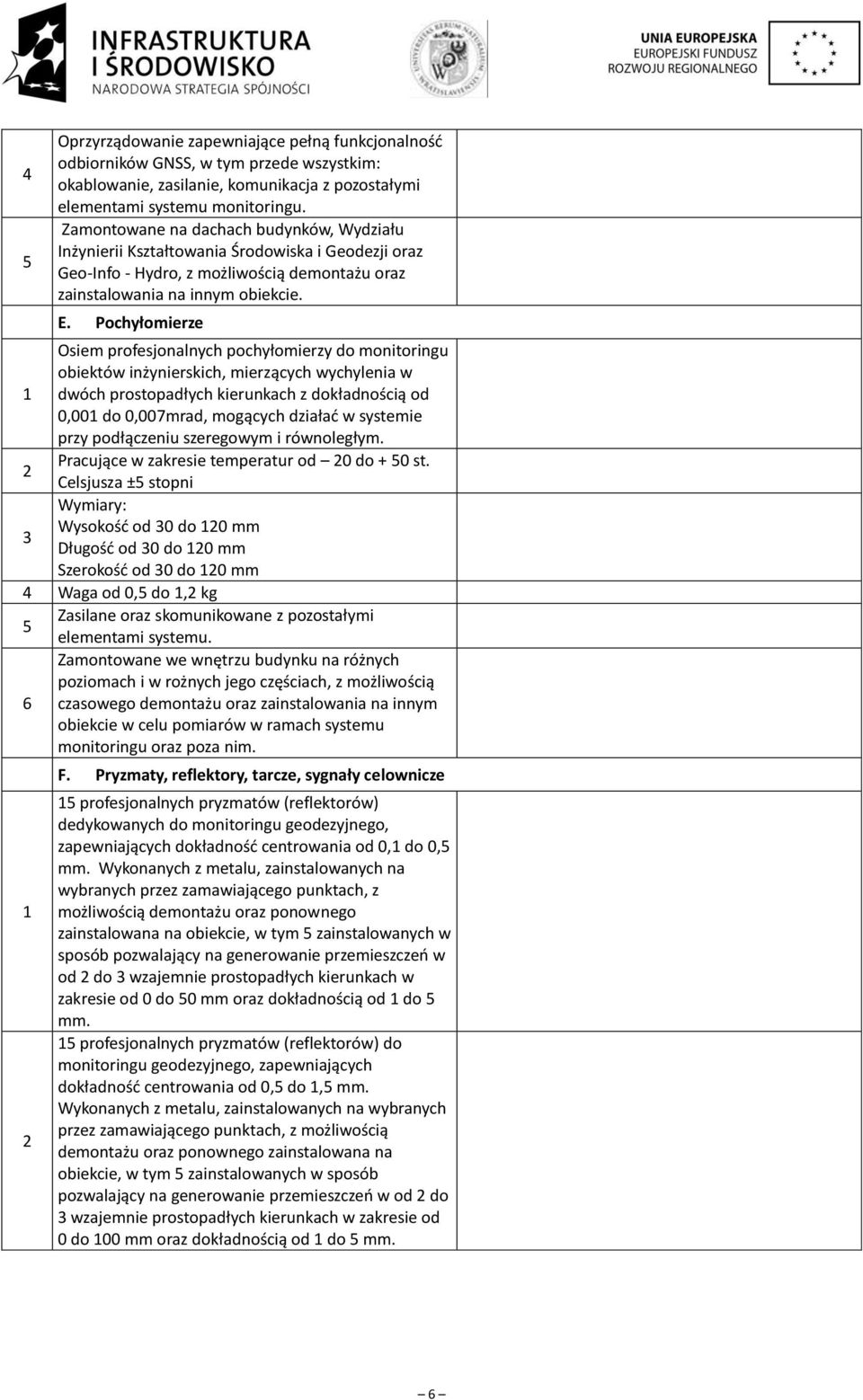

6 4 5 Oprzyrządowanie zapewniające pełną funkcjonalność odbiorników GNSS, w tym przede wszystkim: okablowanie, zasilanie, komunikacja z pozostałymi elementami systemu monitoringu. Zamontowane na dachach budynków, Wydziału Inżynierii Kształtowania Środowiska i Geodezji oraz Geo-Info - Hydro, z możliwością demontażu oraz zainstalowania na innym obiekcie. E. Pochyłomierze Osiem profesjonalnych pochyłomierzy do monitoringu obiektów inżynierskich, mierzących wychylenia w dwóch prostopadłych kierunkach z dokładnością od 0,00 do 0,007mrad, mogących działać w systemie przy podłączeniu szeregowym i równoległym. Pracujące w zakresie temperatur od 0 do + 50 st. Celsjusza ±5 stopni Wymiary: Wysokość od 0 do 0 mm Długość od 0 do 0 mm Szerokość od 0 do 0 mm 4 Waga od 0,5 do, kg Zasilane oraz skomunikowane z pozostałymi 5 elementami systemu. Zamontowane we wnętrzu budynku na różnych poziomach i w rożnych jego częściach, z możliwością 6 czasowego demontażu oraz zainstalowania na innym obiekcie w celu pomiarów w ramach systemu monitoringu oraz poza nim. F. Pryzmaty, reflektory, tarcze, sygnały celownicze 5 profesjonalnych pryzmatów (reflektorów) dedykowanych do monitoringu geodezyjnego, zapewniających dokładność centrowania od 0, do 0,5 mm. Wykonanych z metalu, zainstalowanych na wybranych przez zamawiającego punktach, z możliwością demontażu oraz ponownego zainstalowana na obiekcie, w tym 5 zainstalowanych w sposób pozwalający na generowanie przemieszczeń w od do wzajemnie prostopadłych kierunkach w zakresie od 0 do 50 mm oraz dokładnością od do 5 mm. 5 profesjonalnych pryzmatów (reflektorów) do monitoringu geodezyjnego, zapewniających dokładność centrowania od 0,5 do,5 mm. Wykonanych z metalu, zainstalowanych na wybranych przez zamawiającego punktach, z możliwością demontażu oraz ponownego zainstalowana na obiekcie, w tym 5 zainstalowanych w sposób pozwalający na generowanie przemieszczeń w od do wzajemnie prostopadłych kierunkach w zakresie od 0 do 00 mm oraz dokładnością od do 5 mm. 6

7 profesjonalnych mini pryzmatów (reflektorów) do monitoringu geodezyjnego, zapewniających dokładność centrowania od,0 do,5 mm, z możliwością regulacji położenia pryzmatu oraz szybkiego montażu i demontażu. Wykonanych z metalu, zainstalowanych na wybranych przez zamawiającego punktach, z możliwością demontażu oraz ponownego zainstalowana na obiekcie. pryzmaty 60 stopni z możliwością montażu pod odbiornikami GPS oraz wyznaczeniem offsetów. Wykonanych z metalu lub tworzywa sztucznego, zapewniających dokładność centrowania od,5 do,5 mm, 5 samoprzylepnych tarcz celowniczych - odblaskowych, o wymiarach od 0x0 mm do 50x50 mm. 5 samoprzylepnych tarcz celowniczych - odblaskowych, o wymiarach od 50x50 mm do 00x00 mm. G. Komunikacja Zapewnienie komunikacji pomiędzy wszystkimi sensorami a stacją komputerową z oprogramowaniem, pozwalające na ciągłe działanie systemu w czasie rzeczywistym oraz post processingu. System komunikacji powinien być zbudowany w taki sposób, aby możliwe było zainstalowanie systemu monitoringu na innym obiekcie (z wyłączeniem pozycji I) oraz bezproblemowe ponowne zainstalowanie systemu na pierwotnym miejscu instalacji. Komunikacja na obiekcie (budynek centrum Geo-Info- Hydro powinna odbywać się przewodowo z wyłączeniem sensorów znajdujących się na dachu budynku Geo-Info-Hydro oraz WIKŚiG, które powinny być połączone z systemem z wykorzystaniem sieci WIFI. Przewody powinny być zamontowane w sposób nie wpływający na funkcjonalność budynku oraz nie wpływające negatywnie na jego estetykę. Maksymalna odległość pomiędzy sensorami przy instalacji poza obiektem docelowym to 500 metrów. G. Zasilanie Wszystkie elementy systemu powinny być podłączone do zasilania w celu zapewnienia nieprzerwanej pracy systemu 4 godziny na dobę. System zasilania powinien gwarantować działanie systemu w czasie przerw w dostawach zasilania, oraz gwarantować bezpieczeństwo systemu w przypadku wystąpienia skoków napięcia. Zasilanie rezerwowe powinno zapewnić pracę sensorów od 6 do 4 godzin. System zasilania powinien być skonstruowany w sposób pozwalający na pracę systemu na innym obiekcie bez znaczącej utraty funkcjonalności (z wyłączeniem pozycji I). G. Montaż System monitoringu powinien być zainstalowany na 7

8 obiekcie jakim jest budynek Geo-Info-Hydro. Poszczególne elementy systemu znajdować się będą: w laboratorium geodezyjnym (tachimetr, pochyłomierze, cele tarcze, pryzmaty, tarcze celownicze stacja komputerowa z oprogramowaniem), na dachu i tarasie budynku (tachimetr, odbiorniki GNSS, cele lustra, pryzmaty, tarcze celownicze, stacja meteorologiczna), na dachu budynku WIKŚiG ( odbiornik GNSS) w czterech punktach na poziomie +, w czterech punktach na poziomach -, 0,,, na obiektach w otoczeniu centrum Geo-Info-Hydro (cele pryzmaty, lustra, tarcze celownicze, czujniki temperatury). Wytyczne do rozmieszczenia poszczególnych sensorów: a. montaż tachimetru na tarasie budynku nowego budynku na przygotowanym słupie (zdjęcia słupa w Informacji nr dla Wykonawców), zabezpieczony przed zniszczeniem i kradzieżą z wykorzystaniem tzw. Akwarium, zasilany i skomunikowany z pozostałymi częściami systemu. Zabezpieczony odgromowo poprzez podłączenie do instalacji odgromowej znajdującej się w odległości 5 metrów od słupa, w sposób wymagany przepisami i normami oraz zapewniający estetyczny wygląd. b. montaż tachimetru w Sali geodezyjnej nowego budynku na poziomie -, zasilany i skomunikowany z pozostałymi częściami systemu. Odległość od gniazda zasilającego oraz LAN to maksymalnie 0 metrów. Tachimetr powinien być zamontowany na tzw. półce na wysokości minimum,5 metra nad posadzką z możliwością czasowego demontażu. c. montaż odbiorników GNSS, z czego dwóch z nich na dachu nowego budynku oraz jednego z nich na dachu budynku Wydziału Inżynierii Kształtowania Środowiska i Geodezji. Wykonawca powinien zapewnić zasilanie oraz komunikacje anten na dachach poprzez podłączenie się do sieci WIFI oraz energetycznej maksymalne odległości kabli to 00 metrów. Na dachu budynku GIH nie zostaną wyprowadzone podłączenia dla instrumentów, dlatego wykonawca musi podłączyć się do istniejącej infrastruktury (komunikacja bezprzewodowa z wykorzystaniem wifi). Na dachu WIKŚiG możliwe będzie wpięcie się do instalacji istniejącej przy zainstalowanych tam odbiornikach GNSS. Możliwe jest wpięcie się do instalacji odgromowej 8

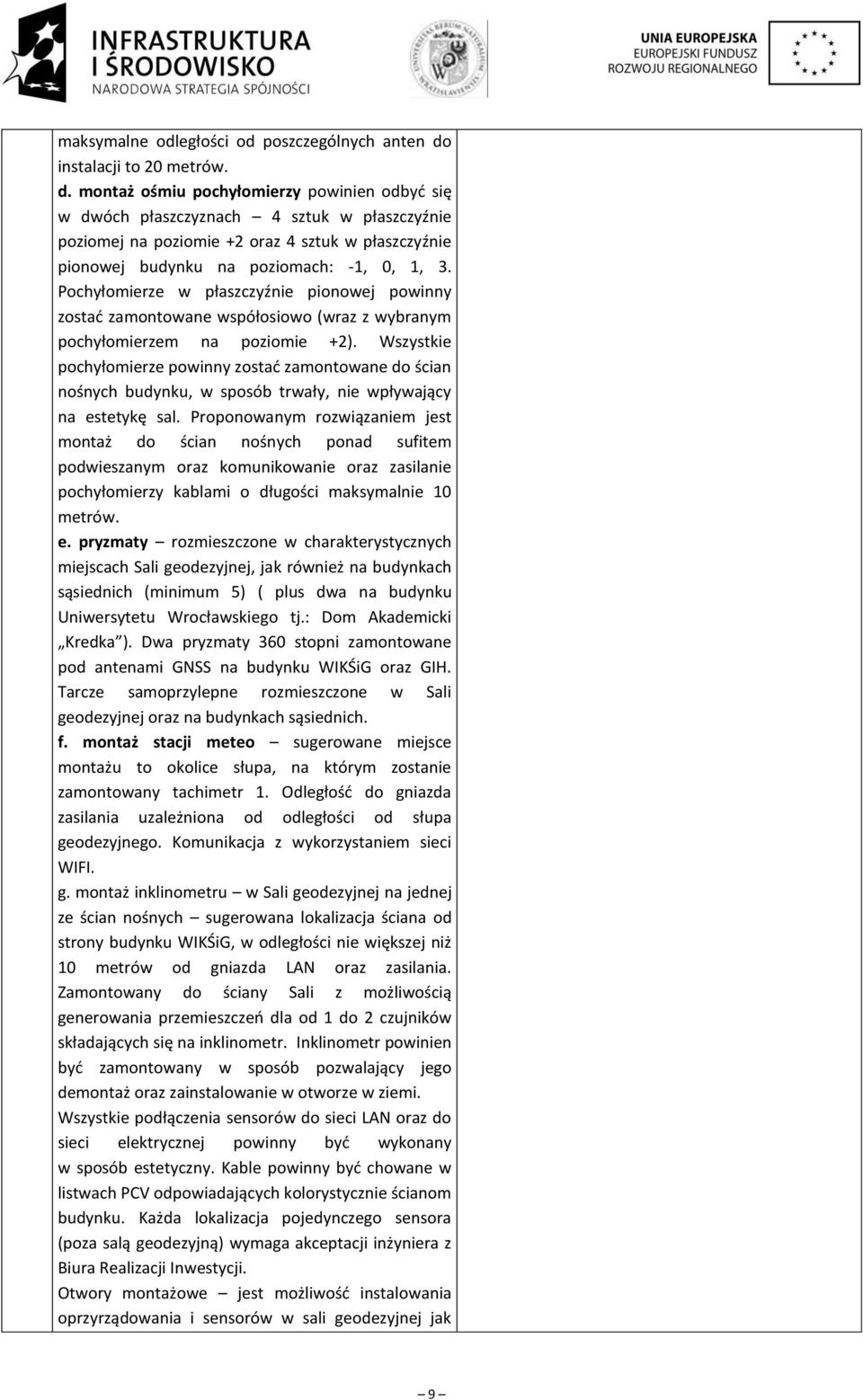

9 maksymalne odległości od poszczególnych anten do instalacji to 0 metrów. d. montaż ośmiu pochyłomierzy powinien odbyć się w dwóch płaszczyznach 4 sztuk w płaszczyźnie poziomej na poziomie + oraz 4 sztuk w płaszczyźnie pionowej budynku na poziomach: -, 0,,. Pochyłomierze w płaszczyźnie pionowej powinny zostać zamontowane współosiowo (wraz z wybranym pochyłomierzem na poziomie +). Wszystkie pochyłomierze powinny zostać zamontowane do ścian nośnych budynku, w sposób trwały, nie wpływający na estetykę sal. Proponowanym rozwiązaniem jest montaż do ścian nośnych ponad sufitem podwieszanym oraz komunikowanie oraz zasilanie pochyłomierzy kablami o długości maksymalnie 0 metrów. e. pryzmaty rozmieszczone w charakterystycznych miejscach Sali geodezyjnej, jak również na budynkach sąsiednich (minimum 5) ( plus dwa na budynku Uniwersytetu Wrocławskiego tj.: Dom Akademicki Kredka ). Dwa pryzmaty 60 stopni zamontowane pod antenami GNSS na budynku WIKŚiG oraz GIH. Tarcze samoprzylepne rozmieszczone w Sali geodezyjnej oraz na budynkach sąsiednich. f. montaż stacji meteo sugerowane miejsce montażu to okolice słupa, na którym zostanie zamontowany tachimetr. Odległość do gniazda zasilania uzależniona od odległości od słupa geodezyjnego. Komunikacja z wykorzystaniem sieci WIFI. g. montaż inklinometru w Sali geodezyjnej na jednej ze ścian nośnych sugerowana lokalizacja ściana od strony budynku WIKŚiG, w odległości nie większej niż 0 metrów od gniazda LAN oraz zasilania. Zamontowany do ściany Sali z możliwością generowania przemieszczeń dla od do czujników składających się na inklinometr. Inklinometr powinien być zamontowany w sposób pozwalający jego demontaż oraz zainstalowanie w otworze w ziemi. Wszystkie podłączenia sensorów do sieci LAN oraz do sieci elektrycznej powinny być wykonany w sposób estetyczny. Kable powinny być chowane w listwach PCV odpowiadających kolorystycznie ścianom budynku. Każda lokalizacja pojedynczego sensora (poza salą geodezyjną) wymaga akceptacji inżyniera z Biura Realizacji Inwestycji. Otwory montażowe jest możliwość instalowania oprzyrządowania i sensorów w sali geodezyjnej jak 9

10 również na terenie budynki GIH oraz WIKŚiG. Montaż powinien być wykonany w konsultacji z inżynierem Biura Realizacji Inwestycji, w sposób nie wpływający negatywnie na walory estetyczne oraz funkcjonalne budynku. Wykonawca powinien dostarczyć i zamontować elementy stanowisk tachimetrów, w tym: - do stanowiska na dachu, zakończenie betonowego słupa przygotowanego przez realizatora budowy, szklaną budkę ( akwarium ) pozwalające na pracę tachimetru przez całą dobę i ochronę przed wpływem czynników zewnętrznych, wraz z systemem montażu tachimetru (wymuszone centrowanie), zainstalowaną na słupie na tarasie budynku Goe-Info-Hydro. - do stanowiska tachimetru w laboratorium geodezyjnym półkę zamontowaną na ścianie, posiadającą system montażu tachimetru (wymuszone centrowanie) oraz umożliwiającą bezproblemową deinstalacje tachimetru. Montaż systemu na obiekcie powinien być wykonany w sposób nie naruszający funkcjonalności obiektu (zwłaszcza pomieszczeń poza laboratorium geodezyjnym), estetyczny. Wszystkie sensory powinny być zabezpieczone przed kradzieżą, zniszczeniem, wpływem warunków zewnętrznych. G4. Konfiguracja 0

11 System powinien zostać przez wykonawcę podłączony i skonfigurowany do pełnej funkcjonalności, pod którą rozumiane jest przede wszystkim: - zapewnienie działania wszystkich sensorów wykorzystanych w systemie - przesyłanie danych z wszystkich sensorów do oprogramowania oraz zapewnienie możliwości opracowywania danych ze wszystkich sensorów przez system w sposób automatyczny. - możliwość sterowania pracą wszystkich sensorów zdalnie z wykorzystaniem oprogramowania systemu monitoringu - uzyskiwanie ciągłej informacji o obserwowanych punktach obserwowanych w systemie, oraz podnoszenie alarmu podczas przekroczenia założonych przedziałów przemieszczeń maksymalnych - instalacja poszczególnych sensorów wraz z możliwością generowania przemieszczeń celów (wyszczególnione w parametrach poszczególnych sensorów i celów) 4 H. Stacja meteorologiczna Stacja meteorologiczna mierząca stan warunków wykonywania pomiaru w tym: - temperatury z dokładnością do 0, stopnia Celsjusza - Ciśnienia z dokładnością nie gorszą niż hpa - wilgotności powietrza w % z dokładnością nie gorszą niż 5 % - prędkości wiatru z dokładnością nie gorszą niż m/s - opadu atmosferycznego z błędem nie większym niż 5 % Dane wyjściowe powinny być przesyłane z dokładnością nie gorszą niż dokładność pomiaru wybranego paramentu. Skomunikowana z systemem monitoringu Dane ze stacji powinny być zapisywane oraz synchronizowane z pomiarami wykonywanymi przez inne sensory w jednej bazie danych. Zainstalowana na dachu budynku w sposób nie naruszający konstrukcji budynku oraz nie wpływający negatywnie na estetykę budynku, skomunikowana z systemem oraz zasilana.

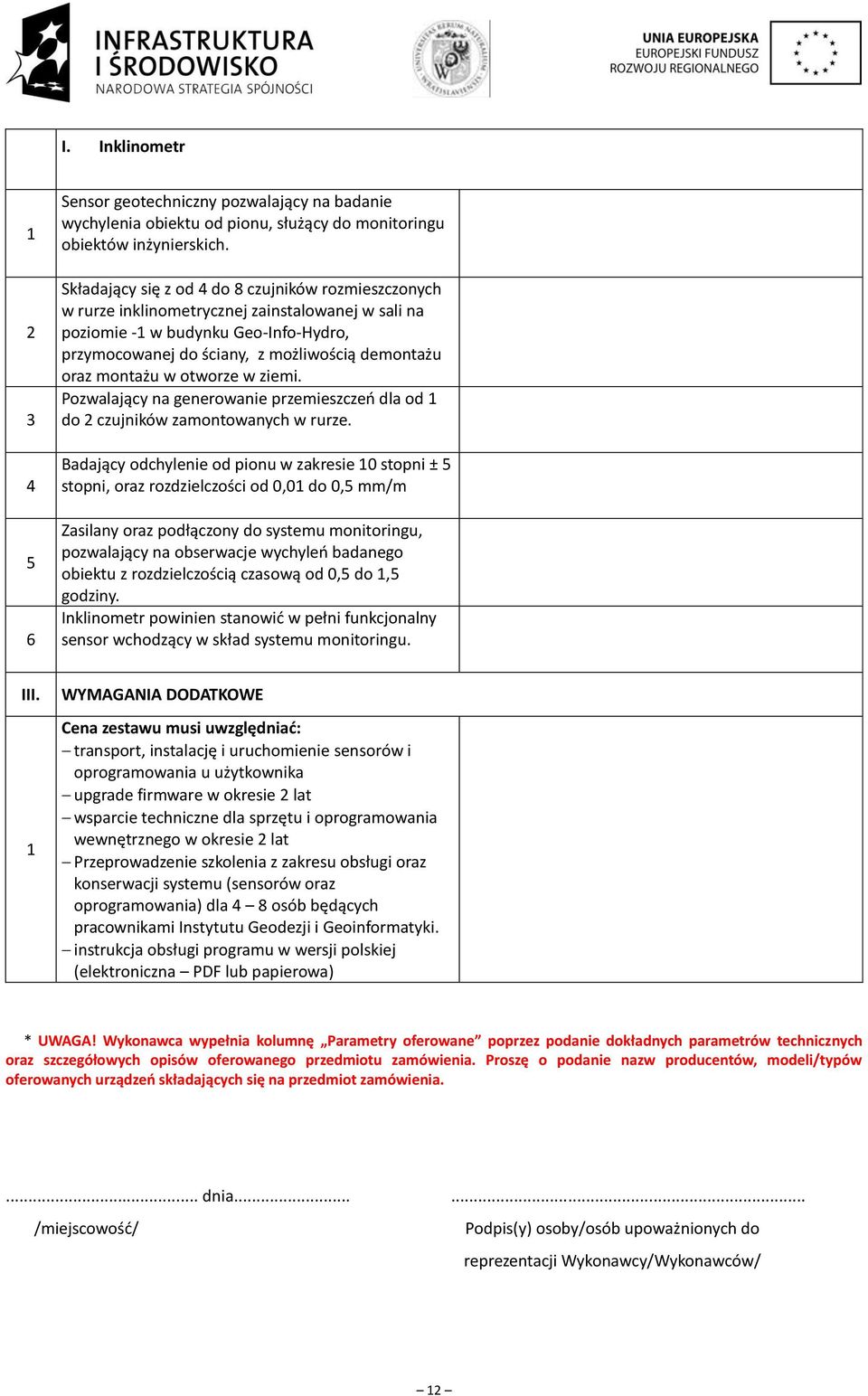

12 I. Inklinometr Sensor geotechniczny pozwalający na badanie wychylenia obiektu od pionu, służący do monitoringu obiektów inżynierskich. Składający się z od 4 do 8 czujników rozmieszczonych w rurze inklinometrycznej zainstalowanej w sali na poziomie - w budynku Geo-Info-Hydro, przymocowanej do ściany, z możliwością demontażu oraz montażu w otworze w ziemi. Pozwalający na generowanie przemieszczeń dla od do czujników zamontowanych w rurze. Badający odchylenie od pionu w zakresie 0 stopni ± 5 stopni, oraz rozdzielczości od 0,0 do 0,5 mm/m Zasilany oraz podłączony do systemu monitoringu, pozwalający na obserwacje wychyleń badanego obiektu z rozdzielczością czasową od 0,5 do,5 godziny. Inklinometr powinien stanowić w pełni funkcjonalny sensor wchodzący w skład systemu monitoringu. III. WYMAGANIA DODATKOWE Cena zestawu musi uwzględniać: transport, instalację i uruchomienie sensorów i oprogramowania u użytkownika upgrade firmware w okresie lat wsparcie techniczne dla sprzętu i oprogramowania wewnętrznego w okresie lat Przeprowadzenie szkolenia z zakresu obsługi oraz konserwacji systemu (sensorów oraz oprogramowania) dla 4 8 osób będących pracownikami Instytutu Geodezji i Geoinformatyki. instrukcja obsługi programu w wersji polskiej (elektroniczna PDF lub papierowa) * UWAGA! Wykonawca wypełnia kolumnę Parametry oferowane poprzez podanie dokładnych parametrów technicznych oraz szczegółowych opisów oferowanego przedmiotu zamówienia. Proszę o podanie nazw producentów, modeli/typów oferowanych urządzeń składających się na przedmiot zamówienia.... dnia /miejscowość/ Podpis(y) osoby/osób upoważnionych do reprezentacji Wykonawcy/Wykonawców/
