Seria tachimetrów GTS-750

Transkrypt

1 Seria tachimetrów GTS-750

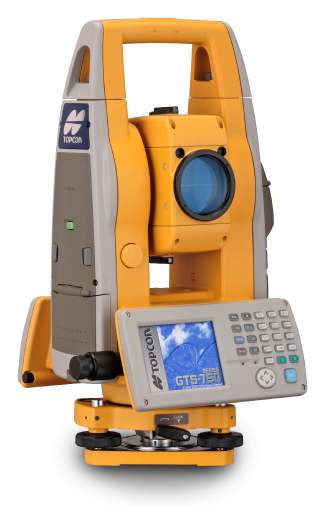

2 Seria tachimetrów GTS Tachimetry GTS-750 Jest to następca pierwszej serii tachimetrów Topcona pracujących pod kontrolą systemu operacyjnego Microsoft Windows CE.NET. W instrumentach tych został zainstalowany polskojęzyczny program TopSURV doskonale znany użytkownikom odbiorników GPS Topcona. Tachimetr serii GTS-750 Zawiera on między innymi - programy związane z pomiarami klasycznymi, w tym bardzo rozbudowane kodowanie punktów, łączenie ich w grupy, tworzenie łańcuchów itp - programy do tyczeń punktów z wyświetlaniem mapy tyczonych punktów w różnych skalach oraz z możliwością tyczenie bezpośrednio ze szkiców - pełen pakiet programów obliczeniowych wraz z kalkulatorem - zaawansowany moduł drogowych wspomagający geodezyjną obsługę obiektów liniowych. Sercem instrumentów GTS-750 jest komputer z procesorom o szybkości 400MHz i pamięci 64MB RAM, znany wielu użytkownikom jako palmtop. Posiada on wbudowany edytor tekstu WordPad, przeglądarkę internetową Internet Explorer, program do obsługi poczty oraz możliwość instalacji przez Użytkownika własnych aplikacji. Obsługa instrumentu odbywa się za pomocą kolorowego dotykowego ekranu i podświetlanej, alfanumerycznej klawiatury. Po obu stronach instrumentu (z wyjątkiem modelu GTS-755) zamontowany jest duży 3,5 calowy kolorowy wyświetlacz o rozdzielczości 240x320 pikseli. Uruchomienie aplikacji odbywa się poprzez dotknięcie rysikiem odpowiedniej ikony na dotykowym ekranie wyświetlacza. Wprowadzenie numerów punktów oraz opisów może odbywać się poprzez wygodną klawiaturę znajdującą się z boku ekranu lub dzięki klawiaturze wirtualnej uruchomionej na ekranie. Topcon zaproponował instrument w którym nawigacja jest bardzo intuicyjna a mnogość funkcji pozwala zrealizować w terenie nawet najbardziej złożone zadanie, natomiast w razie konieczności zawsze można skorzystać z Helpa. Wysoką jakość wykonania potwierdza 24 miesięczna gwarancja. Wirtualna klawiatura uruchomiona na ekranie instrumentu

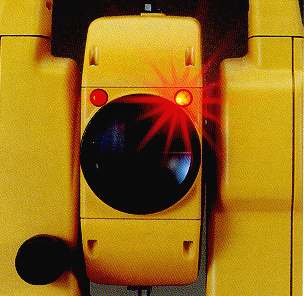

3 Seria tachimetrów GTS Parametry użytkowe Seria tachimetrów GTS-750 składa się z trzech modeli różniących się dokładnością pomiaru kąta, GTS (3cc), GTS (10cc) i GTS (15cc). W instrumentach zamontowany jest dalmierz umożliwiający pomiar odległości na jeden pryzmat do 3500 m z dokładnością 2mm+2ppm a w modelu GTS-755 do 2300m z taką samą dokładnością. Dbając o bezpieczeństwo użytkowników zamontowano w w/w tachimetrach laser klasy 1 wykorzystywany do pomiaru odległości. Dzięki temu, zgodnie z obowiązującymi normami, nie ma potrzeby specjalnego zabezpieczania miejsca pracy tego Reasumując, otwarty system operacyjny Windows CE.NET zainstalowany w tachimetrach serii GTS- 750 łączy w sobie zalety klasycznego komputera klasy PC, ekranu dotykowego, szerokich możliwości graficznych (graficzny tryb pracy znany użytkownikom z polskiego oprogramowania TerMap), możliwości aktualizacji i dodania nowego oprogramowania oraz dużej kompatybilności. Dzięki wszystkim tym cechom seria tych instrumentów jest znakomitym narzędziem pracy nawet dla bardzo skomplikowanych i precyzyjnych zadań geodezyjnych ale nie tylko. Diody to tyczenia pozwalające na ustawienie tyczki z lustrem na tyczonym kierunku.

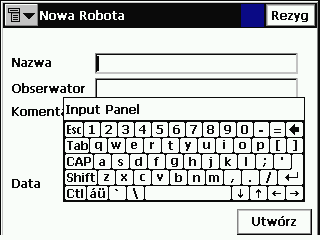

4 Seria tachimetrów GTS Przykładowe ekrany Ekran Roboty Ekran Stanowiska i Nawiązania Ekran Pomiaru Pikiety Ekran Obliczania Punktów Przecięcia Okno kalkulatora Ekran Tyczenia

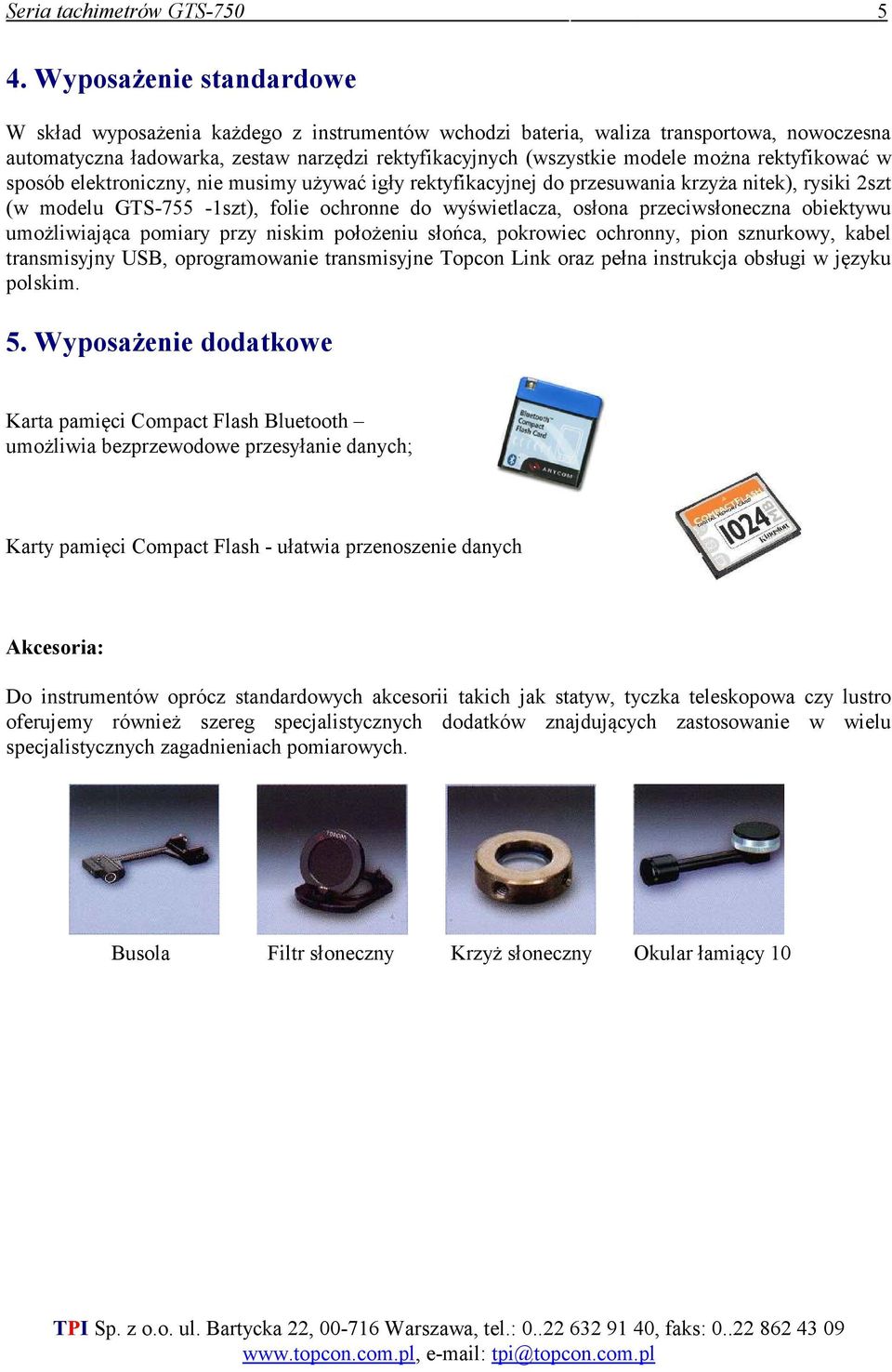

5 Seria tachimetrów GTS Wyposażenie standardowe W skład wyposażenia każdego z instrumentów wchodzi bateria, waliza transportowa, nowoczesna automatyczna ładowarka, zestaw narzędzi rektyfikacyjnych (wszystkie modele można rektyfikować w sposób elektroniczny, nie musimy używać igły rektyfikacyjnej do przesuwania krzyża nitek), rysiki 2szt (w modelu GTS-755-1szt), folie ochronne do wyświetlacza, osłona przeciwsłoneczna obiektywu umożliwiająca pomiary przy niskim położeniu słońca, pokrowiec ochronny, pion sznurkowy, kabel transmisyjny USB, oprogramowanie transmisyjne Topcon Link oraz pełna instrukcja obsługi w języku polskim. 5. Wyposażenie dodatkowe Karta pamięci Compact Flash Bluetooth umożliwia bezprzewodowe przesyłanie danych; Karty pamięci Compact Flash - ułatwia przenoszenie danych Akcesoria: Do instrumentów oprócz standardowych akcesorii takich jak statyw, tyczka teleskopowa czy lustro oferujemy również szereg specjalistycznych dodatków znajdujących zastosowanie w wielu specjalistycznych zagadnieniach pomiarowych. Busola Filtr słoneczny Krzyż słoneczny Okular łamiący 10

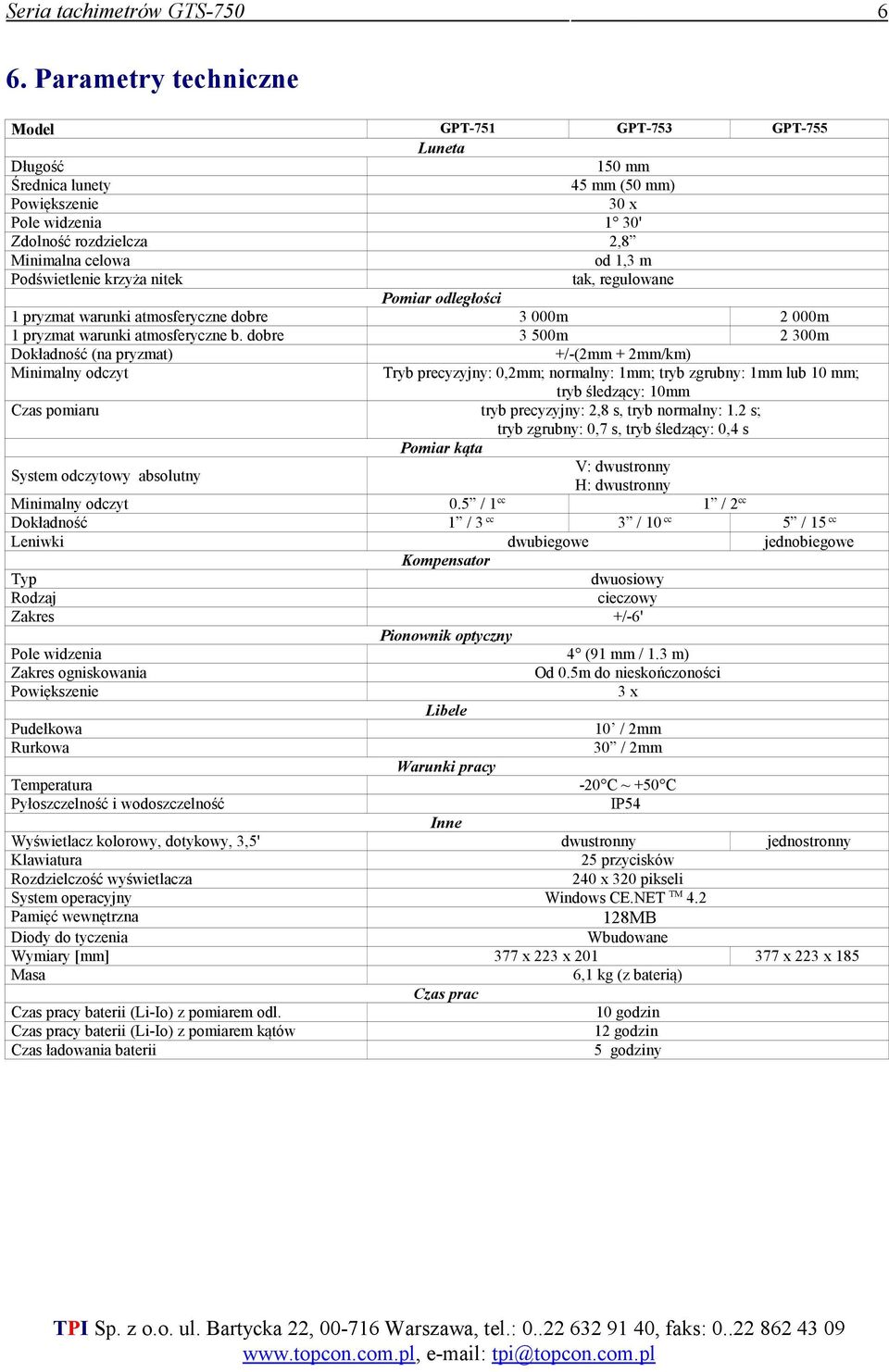

6 Seria tachimetrów GTS Parametry techniczne Model GPT-751 GPT-753 GPT-755 Luneta Długość 150 mm Średnica lunety 45 mm (50 mm) Powiększenie 30 x Pole widzenia 1 30' Zdolność rozdzielcza 2,8 Minimalna celowa od 1,3 m Podświetlenie krzyża nitek tak, regulowane Pomiar odległości 1 pryzmat warunki atmosferyczne dobre 3 000m 2 000m 1 pryzmat warunki atmosferyczne b. dobre 3 500m 2 300m Dokładność (na pryzmat) +/-(2mm + 2mm/km) Minimalny odczyt Tryb precyzyjny: 0,2mm; normalny: 1mm; tryb zgrubny: 1mm lub 10 mm; tryb śledzący: 10mm Czas pomiaru tryb precyzyjny: 2,8 s, tryb normalny: 1.2 s; tryb zgrubny: 0,7 s, tryb śledzący: 0,4 s Pomiar kąta System odczytowy absolutny V: dwustronny H: dwustronny Minimalny odczyt 0.5 / 1 cc 1 / 2 cc Dokładność 1 / 3 cc 3 / 10 cc 5 / 15 cc Leniwki dwubiegowe jednobiegowe Kompensator Typ dwuosiowy Rodzaj cieczowy Zakres +/-6' Pionownik optyczny Pole widzenia 4 (91 mm / 1.3 m) Zakres ogniskowania Od 0.5m do nieskończoności Powiększenie 3 x Libele Pudełkowa 10 / 2mm Rurkowa 30 / 2mm Warunki pracy Temperatura -20 C ~ +50 C Pyłoszczelność i wodoszczelność IP54 Inne Wyświetlacz kolorowy, dotykowy, 3,5' dwustronny jednostronny Klawiatura 25 przycisków Rozdzielczość wyświetlacza 240 x 320 pikseli System operacyjny Windows CE.NET TM 4.2 Pamięć wewnętrzna 128MB Diody do tyczenia Wbudowane Wymiary [mm] 377 x 223 x x 223 x 185 Masa 6,1 kg (z baterią) Czas prac Czas pracy baterii (Li-Io) z pomiarem odl. 10 godzin Czas pracy baterii (Li-Io) z pomiarem kątów 12 godzin Czas ładowania baterii 5 godziny
