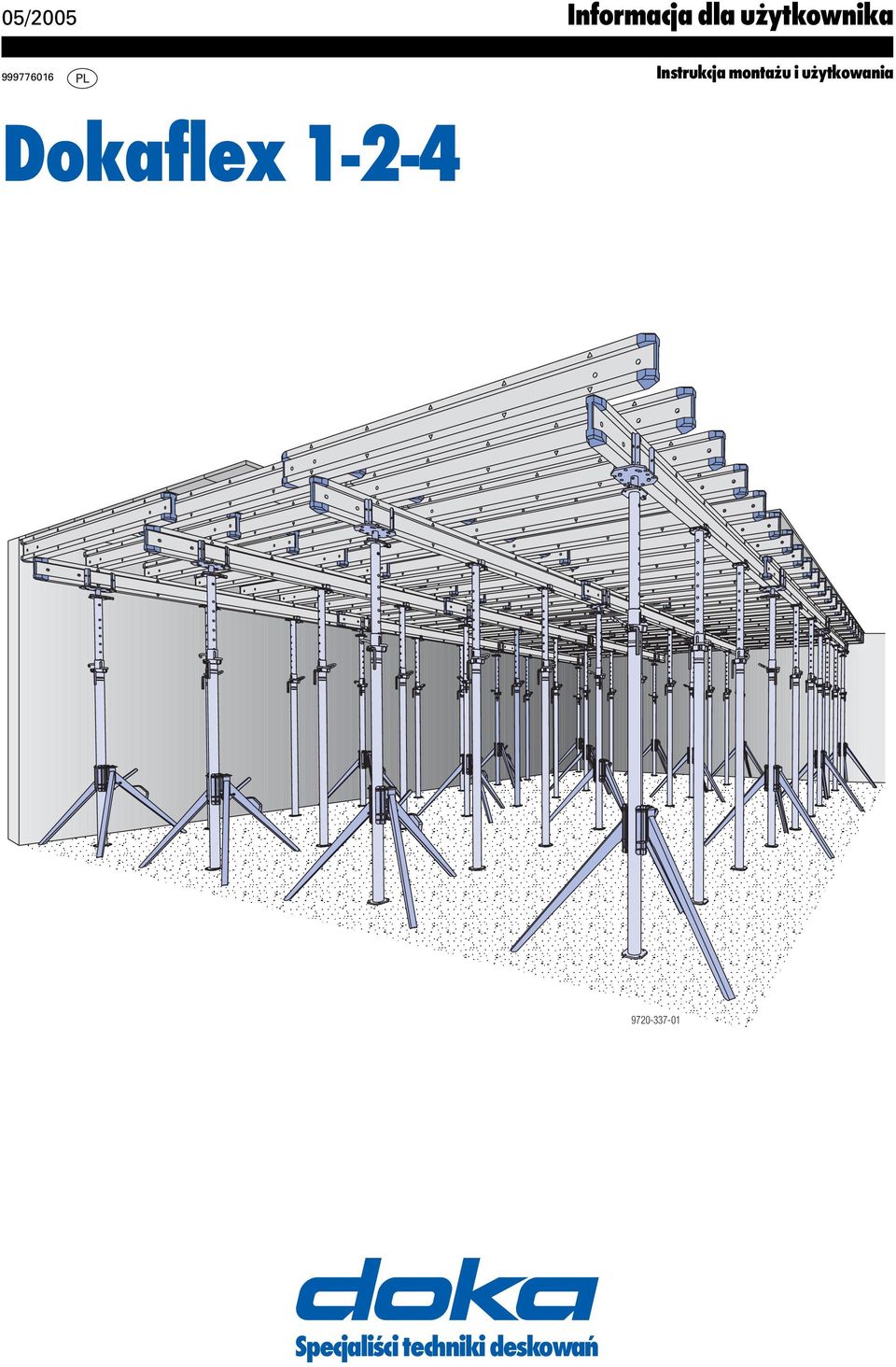

1 05/2005 Informacja dla użytkownika PL Instrukcja montażu i użytkowania Dokaflex

2 Informacja dla użytkownika Dokaflex Ważne wskazówki: Dla bezpiecznego stosowania naszych wyrobów należy przestrzegać obowiązujących w danym kraju przepisów ochrony bezpieczeństwa pracy wydanych przez stosowny urząd. Przedstawione w niniejszej dokumentacji ilustracje obrazują częściowy stan montażowy i z tego powodu nie zawsze są kompletne pod względem bezpieczeństwa technicznego. Należy dokładnie postępować według instrukcji zawartych w niniejszej dokumentacji. Wszelkie odstępstwa od tego wymagają osobnego udokumentowania statycznego. Materiał należy przed jego zastosowaniem skontrolować co do jego aktualnego stanu. Wszelkie uszkodzone, zdeformowane czy też osłabione na skutek zużycia, korozji, bądź przegnicia elementy, należy bezwzględnie wyłączyć z dalszego używania. Jako części zamiennych używać jedynie oryginalnych elementów firmy Doka. 2 Specjalis citechniki deskowan Wszelkie łączenie naszych deskowań z systemami innych producentów kryje w sobie niebezpieczeństwa i wymaga szczególnego sprawdzenia. W razie potrzeby stawiamy do dyspozycji przeszkolonych mistrzów-szalowników w celu przeprowadzenia instruktażu szalowania na budowie. Zastrzegamy sobie prawo do zmian wynikających z rozwoju techniczengo. Wszystkie wymiary, jeżeli nie zostało podane inaczej, są w cm. by Doka Industrie GmbH, mstetten /2005

3 Spis treści Strona Opis produktu... 4 Logika systemowa dla wszystkich stropów do 30 cm grubości... 5 Instrukcja montażu i zastosowania... 6 Zdolność dopasowywania Części systemowe Dokaflex również dla grubości stropu ponad 30 cm Deskowanie stropów w obszarze krawędziwym / odgrodzenia Rozwiązania dotyczące zacisku belkowego dla deskowania krawędziowego i podciągów Kombinacje Transportowanie, układanie w stosy i składowanie Podparcie pomocnicze, technologia betonowania i rozbiórka deskowania Oferty serwisowe firmy Doka Planowanie deskowania przy pomocy Tipos Przegląd produktów /2005 3

4 Opis produktu Dokaflex Elastyczny system ręczny dla stropu Dokaflex dopasowuje się poprzez proste teleskopowanie Doka-dźwigarów H20 top do każdego dowolnego rzutu poziomego. Planowanie materiału następuje poprzez suwak materiałowy przez co znacznie zredukowane zostają koszty planowania i przygotowania pracy. żadnej konieczności wymiarowania, ponieważ podaje już gotowe maksymalne odstępy do 30 cm grubości stropu wystarczy jedno spojrzenie, aby skontrolować prawidłową konstrukcję Dalsze korzyści: obszary dopasowania w systemie łatwe dopasowanie do ścian i słupów wysokości podparcia do 5,50 m swobodny wybór powierzchni szalunkowej żadnego mierzenia Dokaflex nadaje się szczególnie do zamkniętych pomieszczeń, gdzie konstrukcja górna może podpierać się ze wszystkich stron o ściany. Siły poziome na otwartych krawędziach stropowych, przy podciągach i stopniach w płytach stropowych należy odprowadzić poprzez usztywnienie krzyżulcami lub odciągi. () Dokadur-płyta 1) specjalne pokrycie powierzchni dla lepszej jakości powierzchni betonowej wykorzystywalna obustronnie obiegająca dookoła ochrona krawędzi dla dłuższej trwałości zwiększone bezpieczeństwo pracy poprzez zmniejszone zagrożenie poślizgiem łatwe czyszczenie przy pomocy urządzenia do czyszczenia pod wysokim ciśnieniem oszczędzające miejsce składowanie i transport 1) lternatywnie można zastosować Doka-płyty 3-SO. () Doka-dźwigar H20 top 3,90m und 2,65m łatwe do odróżnienia dźwigary jarzmowe (3,90 m) i poprzeczne (2,65 m) zintegrowane amortyzatory na końcu dźwigara dla zredukowania uszkodzeń i długiej trwałości zdefiniowane punkty pozycjonujące (zaznaczenia) jako skala dla montażu i kontroli (C) Głowica opuszczalna H20 zintegrowana funkcja szybkiego opuszczania dla oszczędzającej materiał rozbiórki deskowania stabilizuje dźwigary jarzmowe zapobiegając przechyleniu Mała ilość części systemowych doskonale do siebie dopasowanych F E C D (D) Głowica utrzymująca H20 DF łatwy montaż do podpory stropowej do zabezpieczenia słupów pośrednich przy dźwigarze H20 top (E) Doka-podpory stropowe Eurex typ sprawdzony według normy EN wszystkie długości wyciągania w klasie D - do 3,50 m dodatkowo klasa - do 4,00 m dodatkowo klasa C (szczegółowe informacje patrz sprawdzenie typu) wysoka nośność - Eurex 20: 20 kn numerowane otwory wtykowe do ustawiania wysokości specjalna geometria gwintów ułatwia zwalnianie podpory stropowej również pod dużym ciężarem zagięte pałąki wtykowe redukują zagrożenie skaleczeniem i ułatwiają obsługę (F) Trójnóg Pomoc do podstawiania dla podpór stropowych wychylne nogi ułatwiają elastyczne ustawienie przy zawężonych przestrzeniach przy ścianach lub narożnikach /2005

5 Logika systemowa dla wszystkich stropów do 30 cm grubości Poprzez prostą logikę systemu Dokaflex odpada planowanie i przygotowanie pracy. Ustalenie ilości następuje przy pomocy suwaka materiałowego C D 1 Odstępy i pozycja pojedynczych części Niezależnie od tego czy dźwigary leżą na, pomiędzy lub obok zaznaczeń, maksymalne odstępy są zawsze zrozumiałe. Prawidłowy montaż może zostać skontrolowany jednym spojrzeniem i bez żadnego mierzenia Podpora stropowa Eurex + głowica opuszczalna H20 + trójnóg Podpora stropowa Eurex + głowica utrzymująca H20 DF C Doka-dźwigar H20 top 2,65m (dźwigar poprzeczny) D Doka- dźwigar H20 top 3,90m (dźwigar jarzmowy) x Dźwigary jarzmowe i poprzeczne x... 0,5 m Zaznaczenie Doka-dźwigar H20 top o długości dźwigara 3,90m jest wykorzystywany jako dźwigar jarzmowy, dźwigar o długości 2,65m jako dźwigar poprzeczny. Kierunek dźwigarów jarzmowych powinien być obierany poprzecznie do kierunku nieparzstych wymiarów pomieszczenia (5 m, 7 m, 9 m,...). Prowadzi to do korzystniejszego wykorzystania systemu. 1 zaznaczenie = 0,5 m max. odstęp dźwigarów poprzecznych max. wspornik dźwigara 2 zaznaczenia = 1,0 m max. odstęp słupów Format płyt Dokadur-płyty w formatach 200/50cm i 250/50cm (21 lub 27mm) pasują swoimi wymiarami dokładnie do rastra systemu Dokaflex. 4 zaznaczenia = 2,0 m max. odstęp dźwigarów jarzmowych /2005 5

6 Instrukcja montażu i zastosowania ważna wskazówka: Dodatkowo do tej instrukcji należy bezwzględnie przestrzegać rozdziału "Podparcie pomocnicze, technologia betonowania i rozbiórka deskowania". Deskowanie Ustawianie podpór stropowych Nałożyć na siebie dźwigar jarzmowy i poprzeczny przy krawędzi. Zaznaczenia na dźwigarze pokazują maksymalne odstępy: - 4 zaznaczenia dla dźwigarów jarzmowych - 6 zaznaczeń dla podpór z trójnogiem Ustawić trójnóg. Ustawić podporę stropową w trójnogu i zamocować przy pomocy zacisku. Należy jeszcze raz sprawdzić mocowanie pod względem jego prawidłowości przed wejściem na deskowanie. Ustawianie w narożnikach lub przy ścianie Przy wspólnym przenoszeniu podpór stropowych z głowicami opuszczalnymi należy je zabezpieczyć przed wypadnięciem sworzniami sprężynującymi 16 mm. Obowiązuje to szczególnie przy transporcie w pozycji leżącej. Ustawić zgrubnie na wysokości podporę stropową za pomocą pałąka wtykowego Numerowanie otworów wtykowych ułatwia ustawienie wysokości Jeżeli trójnogi nie mogą być kompletnie otworzone przy krawędziach budynku, wycięciach w stropach itp., zalecamy zamocowanie trójnoga do innej podpory stropowej, przy której całkowite otworzenie nóg jest możliwe. Włożyć głowicę opuszczalną H20 do podpory stropowej. Uważać na pozycję opuszczania (a)! a Głowicę opuszczalną należy tak obrócić przy jarzmie krawędziowym, żeby klin mógł zostać wybity przy rozbiórce deskowania Wolna przestrzeń pomiędzy klinem a płytą głowicową: 6 cm Podpory stropowe i głowice opuszczalne należy najlepiej przenosić oddzielnie (Podpory stropowe mogą być ciaśniej ułożone w stosie palet) /2005

7 Wkładanie dźwigarów jarzmowych Włożyć dźwigary jarzmowe do głowic opuszczalnych przy pomocy wideł dźwigarowych. Ustawianie słupów pośrednich uwaga! Odstawienie ciężarów na deskowaniu stropów (np. dźwigary, płyty, zbrojenie) dozwolone dopiero po ustawieniu słupów pośrednich! Nałożyć głowicę utrzymującą H20 DF na wewnętrzną rurę słupa stropowego i zabezpieczyć przy pomocy zintegrowanego stalowego pałąka sprężystego Głowice opuszczalne mogą przyjąć zarówno pojedyncze dźwigary (przy słupach krawędziowych) jak również podwójne dźwigary (przy nakładaniu się na siebie). Ustawiă dęwigary jarzmowe na wysokoúci stropu. Ustawić słupy pośrednie Przy pomocy klamry usztywniającej można zamocować deski jako usztywnienie przekątne do podpór stropowych. (Tylko jako pomoc do podstawiania nie nadaje się do przejmowania obciążeń poziomych) Głowica utrzymująca H20 DF Doka-dźwigar H20 top Maksymalny odstęp słupów: 2 zaznaczenia /2005 7

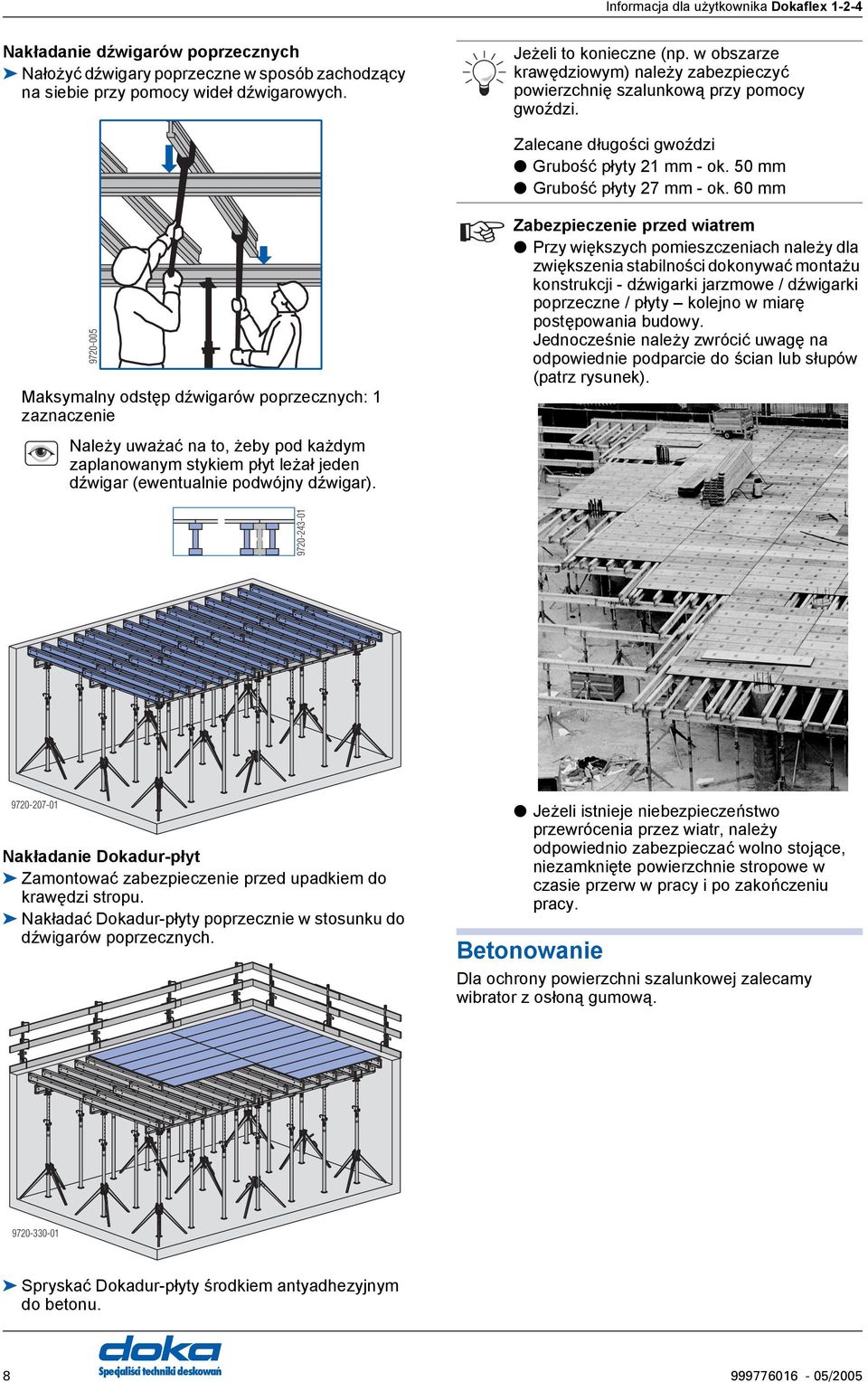

8 Nakładanie dźwigarów poprzecznych Nałożyć dźwigary poprzeczne w sposób zachodzący na siebie przy pomocy wideł dźwigarowych Maksymalny odstęp dźwigarów poprzecznych: 1 zaznaczenie Zabezpieczenie Jeżeli to konieczne (np. w obszarze krawędziowym) należy zabezpieczyć powierzchnię szalunkową przy pomocy gwoździ. Zalecane długości gwoździ Grubość płyty 21 mm - ok. 50 mm Grubość płyty 27 mm - ok. 60 mm przed wiatrem Przy większych pomieszczeniach należy dla zwiększenia stabilności dokonywać montażu konstrukcji - dźwigarki jarzmowe / dźwigarki poprzeczne / płyty kolejno w miarę postępowania budowy. Jednocześnie należy zwrócić uwagę na odpowiednie podparcie do ścian lub słupów (patrz rysunek). Należy uważać na to, żeby pod każdym zaplanowanym stykiem płyt leżał jeden dźwigar (ewentualnie podwójny dźwigar) Nakładanie Dokadur-płyt Zamontować zabezpieczenie przed upadkiem do krawędzi stropu. Nakładać Dokadur-płyty poprzecznie w stosunku do dźwigarów poprzecznych. Jeżeli istnieje niebezpieczeństwo przewrócenia przez wiatr, należy odpowiednio zabezpieczać wolno stojące, niezamknięte powierzchnie stropowe w czasie przerw w pracy i po zakończeniu pracy. etonowanie Dla ochrony powierzchni szalunkowej zalecamy wibrator z osłoną gumową Spryskać Dokadur-płyty środkiem antyadhezyjnym do betonu /2005

9 Zdejmowanie deskowania Przestrzegać czasów rozbiórkowych deskowania. Usuwanie słupów pośrednich Usunąć słupy pośrednie i odłożyć je na paletę ładunkową. Obniżanie deskowania stropów Obniżyć deskowanie stropowe poprzez uderzenie młotkiem na klin głowicy opuszczalnej Usuwanie uwolnionych pojedynczych części Przewrócić dźwigar poprzeczny, wyjąć i odłożyć na paletę ładunkową. Dźwigary znajdujące się pod stykiem płyt pozostają. W kombinacji z kompletem kół przyczepnych do palet paleta ładunkowa przemienia się w szybki, zwrotny wózek transportowy (patrz rozdział "Transportowanie, układanie w stosy i składowanie") Usunąć Dokadur-płyty i odłożyć na paletę ładunkową. Po usunięciu słupów pośrednich pozostaje jeszcze tylko raster podporowy w odstępie 2,0 m w kierunku dźwigarów poprzecznych i 3,0 m w kierunku dźwigarów jarzmowych. Oferuje to wystarczająco dużo miejsca, aby można było bez przeszkód poruszać się wózkami rusztowaniowymi i paletami ładunkowymi. Wózek rusztowaniowy DF najlepiej nadaje się do rozbiórki deskowania przy średnich wysokościach pomieszczenia Usunąć pozostałe dźwigary poprzeczne i jarzmowe i odłożyć na paletę ładunkową. składane rusztowanie jezdne z lekkiego metalu zmienna wysokość robocza do 3,80 m (max. wysokość platformy: 1,75 m) szerokość rusztowania: 0,80 m Dla większych wysokości nadaje się Dokarusztowanie jezdne Z. Ustawianie słupa pomocniczego Przed betonowaniem leżącego powyżej stropu należy ustawić podpory pomocnicze. Dalsze informacje (liczba podpór, itd.) patrz rozdział "Podparcie pomocnicze, technologia betonu i rozbiórka deskowania" /2005 9

10 Zdolność dopasowywania Wyrównania i dopasowania Obszary dopasowania są rozwiązane systemowo bez dodatkowych części. Dopasowanie następuje poprzez teleskopowanie Doka-dźwigarów i wkładanie powierzchni szalunkowej. Raster i elastyczność w jednym systemie Dokaflex dopasowuje się również do trudnych rzutów Dopasowanie do krawędzi Dopasowanie w obszarze słupów budowli Dokadur-płyta Pasy dopasowujące w obszarze wyrównania /2005

11 Części systemowe Dokaflex również dla grubości stropu ponad 30 cm Tylko jeden system na placu budowy Do grubości stropu 30 cm nie jest konieczne żadne wymiarowanie. Te same elementy systemowe mogą być jednakże również dokładnie obliczone pod względem ilości w odniesieniu do danej grubości stropu. Odpowiednio do obciążenia stropowego wykorzystuje się wtedy dokładnie tyle materiału szalunkowego, ile jest go rzeczywiście potrzeba. W poniższych tabelkach brane jest pod uwagę obciążenie ruchowe stanowiące 20 procent ciężaru własnego świeżego betonu, jednakże nie mniej niż 1,5 kn/m 2 (150 kp/m 2 ). Ugięcie w środku pola zostało ograniczone do l/500. Na placu budowy sprawdza się szczególnie dobrze prosty suwak techniczny do ustalania dopuszczalnych odstępów dźwigarów jarzmowych i słupów. Dźwigar drewniany H20 Grubość stropu [cm] Ciężar całkowity [kn/m 2 ] max. dop. odstęp między dźwigarami jarzmowymi [m] dla odstępu między dźwigarami i [m] wynoszącego odstęp między dźwigarami i max. dop. odstęp między słupami [m] dla wybranego odstępu między dźwigarami jarzmowymi [m] wynoszącego 0,50 0,625 0,667 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3, ,40 3,63 3,37 3,29 3,17 2,88 2,67 2,46 2,28 2,13 2,01 1,82 1,65 1,52 1, ,92 3,43 3,19 3,12 3,00 2,72 2,53 2,33 2,16 2,02 1,81 1,63 1,48 1,36 1, ,44 3,27 3,04 2,97 2,86 2,60 2,41 2,21 2,05 1,84 1,63 1,47 1,34 1,23 1, ,96 3,14 2,92 2,85 2,74 2,49 2,31 2,12 1,92 1,68 1,49 1,34 1,22 1,12 0, ,48 3,03 2,81 2,75 2,65 2,40 2,22 2,03 1,76 1,54 1,37 1,23 1,12 1,03 0, ,00 2,93 2,72 2,66 2,56 2,32 2,14 1,90 1,63 1,43 1,27 1,14 1,04 0, ,52 2,84 2,64 2,58 2,48 2,26 2,06 1,77 1,52 1,33 1,18 1,06 0,97 0, ,04 2,76 2,57 2,51 2,42 2,19 1,99 1,66 1,42 1,24 1,11 1,00 0,90 0, ,56 2,70 2,50 2,45 2,35 2,14 1,87 1,56 1,34 1,17 1,04 0,93 0, ,08 2,63 2,44 2,39 2,30 2,09 1,76 1,47 1,26 1,10 0,98 0,88 0, ,66 2,57 2,39 2,34 2,25 2,03 1,66 1,38 1,18 1,04 0,92 0,83 0, ,22 2,45 2,27 2,23 2,14 1,78 1,43 1,19 1,02 0,89 0,79 0, ,78 2,35 2,18 2,13 2,04 1,56 1,25 1,04 0,89 0,78 0,70 0, ,34 2,26 2,10 2,04 1,93 1,39 1,12 0,93 0,80 0,70 0,62 0, ,90 2,18 2,01 1,94 1,83 1,26 1,01 0,84 0,72 0,63 0, Grubość stropu [cm] max. odstęp między dźwigarami i [m] przy powierzchni szalunkowej Dokaplex 21mm 3-SO 21mm 3-SO 27mm do 18 0,75 0,75 0,75 do 40 0,67 0,67 0,75 do 50 0,50 0,625 0, /

12 Deskowanie stropów w obszarze krawędziwym / odgrodzenia Szczególnie w obszarze krawędziowym korzystna jest kombinacja Dokaflex z Dokamatic-stolikami. Podciągi, deskowania krawędziowe i odgrodzenia zostały zintegrowane w stoliku krawędziowym. Ponadto system ten daje się kombinować również ze Staxo, luxo lub d2 i zaciskiem belkowym 20. z podciągiem krawędziowym ez podciągu krawędziowego C D E C D E Dokamatic-stolik Dokaflex C Dokamatic-pomost stolika D Pas związujący 5,00m E Doka-dybel ekspresowy 16x125mm Dokamatic-stolik Dokaflex C arierka wysuwana T 1,80m, zacisk barierki zaciskowej S lub poręcz 1,50m D Pas związujący 5,00m E Doka-dybel ekspresowy 16x125mm Rusztowanie nośne Dokaflex C zacisk belkowy 20 D arierka wysuwana T 1,80m, zacisk barierki zaciskowej S lub poręcz 1,50m E Pas związujący 5,00m F D C Doka-dybel ekspresowy 16x125mm i Doka-sprężyna 16mm E F Obszar krawędziowy z Dokaflex Jeżeli nie mamy do dyspozycji stolika krawędziowego, należy przy używaniu Dokaflex wziąć pod uwagę następujące punkty: by można było odprowadzać powstające siły poziome górna konstrukcja musi być połączona w sposób zamknięty siłowo. Mocowanie odciągu może nastąpić na dźwigarze lub jarzmowym. uwaga! Przy dużych wysokościach upadkowych należy elementy dźwigarów poprzecznych z pomostami roboczymi wstępnie zmontować na ziemi. Przy pomostach roboczych na wystających deskowaniach stropowych, deskowanie należy zabezpieczyć przed wysunięciem. Dźwigary poprzeczne z deskowaniem krawędziowym muszą być zabezpieczone przed wysunięciem w poziomie. Dodatkowo należy zamontować do budowli rusztowanie ochronne /2005

13 z zaciskiem barierki ochronnej S Zacisk barierki ochronnej S może zostać zamocowany w każdym miejscu dźwigara drewnianego jak i do gotowych stropów betonowych. Obszar zaciskowy: od 2 do 43 cm Pałąki o ukosie 45 umożliwiają włożenie desek w obu kierunkach Należy zwrócić uwagę na instrukcję Instrukcja montowania i użytkowania zacisku barierki ochronnej S firmy Doka. Ze słupkiem barierki ochronnej 1,10m Słupek barierki ochronnej 1,10m służy do tworzenia ogrodzeń na brzegu stropu. W zależności od stanu budowy i lokalnych uwarunkowań słupek barierki ochronnej 1,10m może być mocowany bez przebudowy na różne sposoby. > 1.0 m Słupek barierki ochronnej 1,10m Deska poręczy Prosimy przestrzegać instrukcji montażu i zastosowania "Doka-słupek barierki ochronnej 1,10m" /

14 Rozwiązania dotyczące zacisku belkowego dla deskowania krawędziowego i podciągów Przy pomocy zacisku belkowego 20 profesjonalnie deskuje się podciągi i deskowanie krawędziowe. W kombinacji z nasadką belkową 60 cm możliwe są dopasowania wysokości co do centymetra. Odpadają czasochłonne konstrukcje z użyciem krawędziaków. Zacisk belkowy uszczelnia automatycznie deskowanie i pozwala na uzyskanie gładkich powierzchni betonowych i krawędzi. Zacisnąć zacisk belkowy b Poprzez ukośne napięcie zacisku belkowego styk powierzchni szalunkowej zostaje automatycznie "uszczelniony" przy dociśnięciu. To prowadzi do powstania gładkiej powierzchni betonowej b Dźwigar drewniany leżący (do 60 cm wysokości) Zacisk belkowy 20 Nasadka belkowa 60 cm Postępowanie z zaciskiem belkowym Nałożyć zacisk belkowy na dźwigar poprzeczny H20 top i przesunąć do deskowania bocznego Dźwigar drewniany stojący (do 90 cm wysokości) Poprzez dużą powierzchnię przylegania zacisku belkowego uzyskuje się wysoką dokładność kątową deskowania bocznego /2005

15 Podciągi / deskowania krawędziowe Wszystkie dane obowiązują dla płyt szalunkowych 3- SO 21 mm i 3-SO 27 mm. Wysokości podciągów pomiędzy 10 i 30 cm Wysokości podciągów pomiędzy 47 i 70 cm h h b l b... max. 100 cm l... max. 150 cm Deskowanie boczne: Doka-dźwigar H20 top Odstęp pomiędzy dźwigarami i 50,0 cm b l Pozycja zacisku belkowego na każdym 3-im dźwigarze Wysokości podciągów pomiędzy 30 i 47 cm b... max. 100 cm l... max. 150 cm Deskowanie boczne: 2 Doka-dźwigari H20 top h do 60 cm od 60 cm Odstęp pomiędzy dźwigarami i 50,0 cm 33,3 cm Pozycja zacisku belkowego na każdym 2-im dźwigarze na każdym 2-im dźwigarze Wysokości podciągów pomiędzy 70 i 90 cm h h b... max. 100 cm l... max. 150 cm Deskowanie boczne: Doka-dźwigar H20 top Krawędziak 4/8 cm dla wysokości podciągu pomiędzy 30 i 34 cm Krawędziak 8/8 cm dla wysokości podciągu pomiędzy 34 i 47 cm Odstęp pomiędzy dźwigarami i 50,0 cm b l Pozycja zacisku belkowego na każdym 2-im dźwigarze b... max. 100 cm l... max. 150 cm Przy wysokich wymaganiach dotyczących wymiarów zalecamy dodatkowe zakotwienie () deskowania bocznego. Deskowanie boczne: Doka-dźwigar drewniany H20 stojący h do 85 cm od 85 cm b l Odstęp pomiędzy dźwigarami i 41,7 cm 36,0 cm Pozycja zacisku belkowego na każdym dźwigarze na każdym dźwigarze h... wysokość podciągu b... szerokość podciągu l... odstęp pomiędzy dźwigarami jarzmowymi /

16 Podciągi z wiązaniem stropu - Dźwigar poprzeczny stropu równolegle do podciągu Wszystkie dane obowiązują dla płyt szalunkowych 3- SO 21 mm i 3-SO 27 mm. Wlew stropowy po obu stronach podciągu max. po 1,0 m Wysokości podciągów pomiędzy 47 i 60 cm h d Wysokości podciągów pomiędzy 10 i 30 cm h d b... max. 100 cm l... max. 150 cm b l Deskowanie boczne: 2 Doka-dźwigari H20 top b... max. 100 cm l... max. 150 cm b l Grubość stropu d 20 cm 30 cm Odstęp pomiędzy dźwigarami i 31,25 cm 25,00 cm Pozycja zacisku belkowego na każdym 2-im dźwigarze na każdym 2-im dźwigarze Deskowanie podłoża: wysokość krawędziaka = 30-h (cm) Deskowanie boczne: Doka-dźwigar H20 top Krawędziak 10/8 cm Wysokości podciągów pomiędzy 60 i 70 cm h d Grubość stropu d 20 cm 30 cm Odstęp pomiędzy dźwigarami i 62,5 cm 41,7 cm Pozycja zacisku belkowego na każdym 2-im dźwigarze na każdym 3-im dźwigarze b l Wysokości podciągów pomiędzy 30 i 47 cm h d b... max. 100 cm l... max. 150 cm Deskowanie boczne: 2 Doka-dźwigari H20 top wysokość krawędziaka = h-60 (cm) b l Grubość stropu d 20 cm 30 cm Odstęp pomiędzy dźwigarami i 40,0 cm - Pozycja zacisku belkowego na każdym dźwigarze - b... max. 100 cm l... max. 150 cm Deskowanie boczne: Doka-dźwigar H20 top Krawędziak 4/8 cm dla wysokości podciągu pomiędzy 30 i 34 cm Krawędziak 8/8 cm dla wysokości podciągu pomiędzy 34 i 47 cm Grubość stropu d 20 cm 30 cm Odstęp pomiędzy dźwigarami i 41,7 cm 33,3 cm Pozycja zacisku belkowego na każdym 2-im dźwigarze na każdym 2-im dźwigarze /2005

17 Podciągi z wiązaniem stropu - Dźwigar poprzeczny stropu normalnie w stosunku do podciągu Wszystkie dane obowiązują dla płyt szalunkowych 3- SO 21 mm i 3-SO 27 mm. Wlew stropowy po obu stronach podciągu max. po 1,0 m Wysokości podciągów pomiędzy 40 i 51 cm h d Wysokości podciągów pomiędzy 10 i 30 cm b l b... max. 100 cm l... max. 150 cm h d b l Deskowanie podłoża: wysokość krawędziaka = 30-h (cm) b... max. 100 cm l... max. 150 cm Deskowanie boczne: Doka-dźwigar H20 top wysokość krawędziaka = h-40 (cm) Grubość stropu d 20 cm 30 cm Odstęp pomiędzy dźwigarami i 41,70 cm 31,25 cm Pozycja zacisku belkowego na każdym 2-im dźwigarze na każdym 2-im dźwigarze Wysokości podciągów pomiędzy 51 i 70 cm Deskowanie boczne: Doka-dźwigar H20 top Krawędziak 10/8 cm Grubość stropu d 20 cm 30 cm Odstęp pomiędzy dźwigarami i 62,5 cm 41,7 cm Pozycja zacisku belkowego na każdym 2-im dźwigarze na każdym 3-im dźwigarze Wysokości podciągów pomiędzy 30 i 40 cm b... max. 100 cm l... max. 150 cm h d b l b... max. 100 cm l... max. 150 cm h d b l Deskowanie boczne: Doka-dźwigar H20 top wysokość krawędziaka = h-20 (cm) Deskowanie boczne: Doka-dźwigar H20 top Krawędziak 5/8 cm dla wysokości podciągu pomiędzy 51 i 60 cm Krawędziak 10/8 cm dla wysokości podciągu pomiędzy 60 i 70 cm Grubość stropu d 20 cm 30 cm Odstęp pomiędzy dźwigarami i 40,0 cm - Pozycja zacisku belkowego na każdym dźwigarze - h... wysokość podciągu b... szerokość podciągu l... odstęp pomiędzy dźwigarami jarzmowymi Grubość stropu d 20 cm 30 cm Odstęp pomiędzy dźwigarami i 50,0 cm 41,7 cm Pozycja zacisku belkowego na każdym 2-im dźwigarze na każdym 2-im dźwigarze /

18 Kombinacje Poprzez jednolitą budowę górnych konstrukcji Dokasystemów stropowych mogą być one wspólnie używane także razem na placu budowy. Dokamatic- i Dokaflex-stoliki Doka-stoliki są wstępnie przygotowane i oszczędzają przez to czas pracy i czas użycia dźwigu. Poziome przenoszenie do następnego odcinka betonowania odbywa się przy pomocy wózka przestawnego z jednostką napędową przy obsłudze przez jednego człowieka. System jest zoptymalizowany na jak najkrótsze czasy deskowania przy dużych powierzchniach i daje sobie radę również ze zmieniającymi się wymaganiami statycznymi i geometrycznymi. Doka Xtra Podwyższona ekonomiczność dzięki zdefiniowanemu przebiegowi rozbiórki deskowania wyróżnia ten korzystny cenowo i szybki system. Umożliwia również równomierne wykorzystanie załogi na placu budowy. Swobodny wybór powierzchni szalunkowej spełnia wszystkie życzenia architektoniczne pod względem obrazu betonu. Dalsze informacje patrz informacje użytkownika "Doka Xtra". Dalsze informacje patrz informacje użytkownika "Dokamatic-stolik" i "Dokaflex-stolik" /2005

19 Transportowanie, układanie w stosy i składowanie Wykorzystujcie Państwo zalety pojemników uniwersalnych Doka na miejscu budowy. Doka oferuje wypróbowane pojemniki uniwersalne ułatwiające transport i obsługę. Niepotrzebne pojemniki możecie Państwo po prostu odesłać do najbliższej filii firmy. Doka-kontener uniwersalny 1,20x0,80m Idealny pojemnik na małe części: żywotny dający się ustawiać w stosy może być bezpiecznie przenoszony przez dźwig Doka-skrzynka z siatki 1,70x0,80m Idealny pojemnik na małe części: żywotny dający się ustawiać w stosy może być bezpiecznie przenoszony przez dźwig W skrzynce z siatki dostarczane są np.: Trójnogi Zaciski barierki ochronnej S W kontenerze uniwersalnym dostarczane są np.: Doka głowice opuszczalne Głowice utrzymujące H20 DF Max. nośność: 700 kg (7 kn) Prosimy przestrzegać instrukcji obsługi! Max. nośność: 1500 kg (15 kn) Prosimy przestrzegać instrukcji obsługi! /

20 Doka-paleta ładunkowa 1,55x0,85m Optymalna dla podpór stropowych wszystkich wymiarów, dźwigarów drewnianych, Dokadur-płyt i płyt szalunkowych. układalna w stosy może być bezpiecznie przenoszona przy pomocy dźwigu Pas transportowy 50 Przy pomocy pasa transportowego 50 można w uporządkowany sposób składować i transportować Dokadur-płyty. Pas transportowy łączy w jednym profil podkładkowy, pas wiążący i ochronę krawędzi. Możliwe jest wspólne zastosowanie wraz z jezdną Doka-paletą ładunkową (przemieszczanie bez pomocy dźwigu). Dokadur-płyty są dostarczane fabrycznie z pasami transportowymi 50. Na każdy stos płyt potrzebne są 2 pasy transportowe Max. nośność: 1100 kg (11 kn) Pojemność użytkowa palety ładunkowej Doka-podpory stropowe Eurex , 300 i 350 Eurex i 550 Eurex i 300 Eurex , 400 i 450 Dokadur-płyty 21mm 27mm Doka-dźwigary H20 top 40 szt. 30 szt. 40 szt. 30 szt. 32 szt. 25 szt. 27 szt. Dokadur-płyty 21mm 50 szt. Dokadur-płyty 27mm 40 szt. Prosimy przestrzegać instrukcji obsługi! Koła przyczepne do palety - zestaw (4 szt.) Dzięki łatwej możliwości nałożenia zestawu kół przyczepnych (szybkozłącze) paleta ładunkowa może zostać zmieniona w szybki i zwrotny wózek transportowy. Przy szerokości 86 cm można bez problemu przejechać nim przez wszystkie otwory drzwiowe. Zestaw kół przyczepnych do palety składa się z: 2 szt. kółek do dużych obciążeń kompletnych () 2 szt. kółek dociskowych kompletnych () /2005

21 Podparcie pomocnicze, technologia betonowania i rozbiórka deskowania Kiedy rozbierać deskowanie? Występujące przy betonowaniu obciążenie (ciężar surowego stropu) wynosi w budownictwie wysokościowym zwykle ok. 50% obciążenia wymiarowego stropu (ciężar własny + podłoga + obciążenie ruchowe). Rozbiórka deskowania może dlatego nastąpić zaraz po uzyskaniu 50% 28-dniowej zwięzłości betonu. Pewność nośna stropu odpowiada wtedy nośności gotowej budowli. ważna wskazówka: Jeżeli podpory deskowania nie zostaną przy tym odciążone, pozostają nadal obciążone własnym ciężarem stropu. Może to doprowadzić przy betonowaniu leżącego ponad nimi stropu do podwojenia obciążenia podpór. Do takiego nadmiernego obciążenia podpory nie są przygotowane. Wyniknąć z tego mogą uszkodzenia deskowania, uszkodzenia podpór i samej budowli. Dlaczego podparcie pomocnicze po rozbiórce deskowania? Do przejęcia obciążeń ruchowych na świeżym stropie lub obciążeń przy betonowaniu leżącego powyżej stropu może być konieczne użycie podparcia pomocniczego w zależności od przebiegu budowy. Prawidłowe ustawienie podpór pomocniczych Podpory pomocnicze przejmują zadanie rozdzielania obciążenia pomiędzy świeżym i leżącym poniżej stropem. To rozdzielenie zależne jest od stosunku sztywności stropów. Dla następujących przypadków granicznych mogą być podane ilości stosunkowe podpór pomocniczych w odniesieniu do podpór deskowania: tylko ok. 0,4 podpory pomocniczej na każdą podporę deskowania, jeżeli sztywności obu stropów są identyczne. tylko ok. 0,8 podpory pomocniczej na każdą podporę deskowania, jeżeli leżący poniżej strop posiada znacznie wyższą sztywność (płyta fundamentowa). Zapytać fachowca! Ogólnie rzecz biorąc kwestię podparcia pomocniczego należy wyjaśnić niezależnie od powyższych danych z właściwymi fachowcami. W przypadku wątpliwości a szczególnie w specjalnym przypadku niejednakowych systemów stropowych należy skontaktować się z odpowiedzialnym statykiem. Rozwój twardości świeżego betonu Rozwój twardości może być pobrany z diagramu w zależności od użytych rodzajów cementu. Uwarunkowaniem jest średnia temperatura betonu podczas czasu utwardzania wynosząca 20 C. wytrzymałość na nacisk w % 28-dniowej wartości WN,t/ WN,28 woda/środek wiążący (cement)= 0,50 Z 45 F, PZ 475 Z 35 F, PZ 375 C C wiek betonu w dniach Z 35 L (cement hutniczy z 60% żużlu wielkopiecowego) Ugięcie świeżego betonu Moduł elastyczności betonu uzyskuje już po 3 dniach więcej niż 90% 28-dniowej wartości niezależnie od receptury betonu. Dlatego wynika z tego dla świeżego betonu tylko nieznaczne zwiększenie odkształcenia elastycznego. Odkształcenie pełzające, które zanika dopiero po wielu latach, wynosi wielokrotność odkształcenia elastycznego. Wczesna rozbiórka deskowania - np. po 3 dniach zamiast po 28 dniach prowadzi do powiększenia się całkowitego odkształcenia jedynie o mniej niż 5%. W przeciwieństwie do tego rozrzut udziału pełzającego w odkształceniu na skutek różnych wpływów, jak np. twardości materiałów domieszkowych czy wilgotności powietrza waha się pomiędzy 50% a 100% wartości normalnej. Z tego powodu całkowite wygięcie stropu jest praktycznie niezależne od momentu rozbiórki deskowania /

22 Rysy w świeżym betonie Rozwój siły wiązania pomiędzy zbrojeniem a betonem następuje w świeżym betonie szybciej niż jego odporność na nacisk. Wynika z tego, że wczesna rozbiórka deskowania nie ma żadnego negatywnego wpływu na wielkość i rozłożenie rys po stronie ciągnącej konstrukcji stalowo-betonowych. Innym rodzajom rys, spowodowanych n.p. przez kurczenie się, zbyt wczesną rozbiórkę deskowania, zablokowane odkształcenia itd. można skutecznie zapobiec poprzez odpowiednie metody obróbki następczej. Obróbka następcza świeżego betonu Świeży beton jest w przypadku betonu układanego na miejscu budowy narażony na różne wpływy, które mogą spowodować powstawanie rys oraz spowolniony rozwój twardnienia: przedwczesne wysuszenie szybkie ochłodzenie w ciągu pierwszych dni zbyt niska temperatura lub mróz mechaniczne uszkodzenia powierzchni betonu itd. Najprostszym środkiem zapobiegawczym jest dłuższe pozostawienie deskowania na powierzchni betonu. Ten środek zapobiegawczy powinien być w każdym przypadku stosowany obok innych znanych metod obróbki następczej. Rozbiórka deskowania szeroko rozpiętych stropów o ponad 7,5m szerokości podparcia Przy cienkich, szeroko rozpiętych stropach betonowych (n.p. w parkingach piętrowych) należy zwrócić uwagę na następujący punkt: Przy rozbiórce deskowania (odciążaniu) pól stropowych występują krótkotrwale dodatkowe obciążenia na jeszcze nie odciążonych podporach. Może to prowadzić do przeciążenia i uszkodzenia podpór. W przypadku tych szczególnie cienkich stropów betonowych należy z tego powodu już w fazie planowania względnie wymiarowania deskowań stropowych uwzględnić dodatkowo do normalnego wymiarowania również obciążenie w momencie rozbiórki deskowania. Prosimy o kontakt w tej sprawie z Państwa technikiem firmy Doka. Ogólnie obowiązuje co następuje: Proces rozbiórki deskowania należy w zasadzie rozpoczynać od środka stropu (środka pola) i prowadzić do krawędzi stropu. Przy dużych rozpiętościach stropu należy tego procesu przestrzegać bezwzględnie! l l... szerokość rozpięcia stropu od 7,50 m przeniesienie obciążenia /2005

23 Oferty serwisowe firmy Doka Serwis firmowy Doka by Państwa deskowanie było przygotowane do następnego użytku Sprawdzanie, czyszczenie i konserwacja Państwa systemu Dokaflex to zadanie chętnie przejmie za Państwa Doka-serwis urządzeń. Przy pomocy wykwalifikowanych pracowników i specjalnych urządzeń serwis przywróci Państwa deskowaniu szybko i korzystnie cenowo jego najwyższą formę. Państwa korzyści: macie Państwo zawsze gotowe do użytku deskowanie i zarazem przedłużacie Państwo jego żywotność. Ponadto: tylko przy pomocy dobrze pielęgnowanego deskowania osiągnięcie Państwo żądane ładne powierzchnie betonu. W nowoczesnych urządzeniach Państwa deskowania zostają starannie oczyszczone przy użyciu energooszczędnej i przyjaznej dla środowiska techniki. Doka-szkolenie klientów Szkolenie w kwestii deskowania opłaca się Prace szalunkowe mają najwyższy udział w kosztach robocizny betonowego miejsca budowy. Nowoczesne urządzenie do deskowania pomaga w racjonalizacji, ale również skutecznie polepsza cały system procesu budowania i przynosi wzrost wyników, który daje się łatwo zauważyć. by to osiągnąć, oprócz lepszych urządzeń konieczna jest również lepsza wiedza o nich. Doka pomaga w tym poprzez swój program szkoleniowy, tak żeby każdy na swoim miejscu pracy mógł wnieść coś do wzrostu wydajności i obniżenia kosztów. W Doka-szkoleniach klientów zwraca się uwagę również na optymalne pod względem bezpieczeństwa technicznego wyposażenie deskowania i jego obsługę, a tym samym podnosi się przez to bezpieczeństwo pracy na placu budowy. Doka-program szkoleniowy zasługuje na Państwa zainteresowanie. Najbliższa dla Państwa filia firmy Doka chętnie Państwa poinformuje wyczerpująco o Doka-ofercie szkoleniowej /

24 Planowanie deskowania przy pomocy Tipos Tipos pomaga Państwu deskować przy jeszcze mniejszych kosztach. Tipos został opracowany aby wspomagać planowanie Państwa deskowania Doka. Przy deskowaniach ścian i sufitów jak również i pomostów mają Państwo do dyspozycji takie same narzędzia, jak technicy firmy Doka. Zawsze odpowiednia ilość deskowania i akcesoriów Łatwa obsługa, szybkie i pewne wyniki Łatwa w wykorzystaniu powierzchnia obsługowa umożliwia Państwu szybką pracę. Począwszy od wprowadzenia zarysu podstawowego, poprzez Igel szalunkowy aż do ręcznego dopasowania rozwiązania deskowania. Państwa korzyść: oszczędzacie Państwo czas. Liczne rozwiązania wzorcowe z praktyki zapewniają Państwu zawsze optymalne techniczne i ekonomiczne rozwiązanie Państwa problemu dotyczącego deskowania. Pociąga to za sobą bezpieczeństwo użytkowania i oszczędza koszty. Możecie Państwo natychmiast pracować z listami części, planami, widokami, przekrojami i perspektywami. Duża szczegółowość planów podwyższa bezpieczeństwo użytkowania. utomatycznie stworzone listy części możecie Państwo przejmować do licznych programów i dalej je opracowywać. Części szalunkowe i akcesoryjne, które w przypadku konieczności są dopiero krótkoterminowo organizowane lub poprzez improwizację zamieniane na inne, są najdroższe. Dlatego też Tipos oferuje kompletne listy części, które nie zostawiają żadnego miejsca na improwizację. Planowanie przy pomocy Tipos oszczędza koszty zanim one powstaną. Państwa magazyn może optymalnie wykorzystywać swoje zapasy. Tak wyraźne może być graficzne przedstawienie deskowania. Zarówno w rzucie poziomym jak również w przedstawieniu przestrzennym Tipos-Doka wyznacza nowe akcenty /2005

25 Przegląd produktów [kg] nr art. [kg] nr art. System Dokaflex stropowy Doka Doka-podpora stropowa Eurex , wysokość: cm Doka-podpora stropowa Eurex , wysokość: cm Doka-podpora stropowa Eurex , wysokość: cm Doka-podpora stropowa Eurex , wysokość: cm Doka-podpora stropowa Eurex , wysokość: cm Doka-Deckenstütze Eurex 20 dop. nośność: przy każdej wysokości wyprowadzenia 20 kn według normy EN Trójnóg 15, Stützbein wysokość: 100 cm Głowica opuszczalna H20 6, bsenkkopf H20 długość: 25 cm szerokość: 20 cm wysokość: 38 cm Doka-podpora stropowa Eurex , wysokość: cm Doka-podpora stropowa Eurex , wysokość: cm Doka-podpora stropowa Eurex , wysokość: cm Doka-podpora stropowa Eurex , wysokość: cm Doka-podpora stropowa Eurex , wysokość: cm Doka-Deckenstütze Eurex 30 dop. nośność: przy każdej wysokości wyprowadzenia 30 kn według normy EN Głowica czterokierunkowa H20 4, Vierwegkopf H20 długość: 25 cm szerokość: 20 cm wysokość: 33 cm Sworzeń sprężynujący 16mm 0, Federbolzen 16mm długość: 15 cm zawartość opakowania: 100 sztuk Głowica utrzymująca H20 DF 0, Haltekopf H20 DF długość: 19 cm szerokość: 11 cm wysokość: 8 cm Widełki głowicy 12,5cm 1, Kopfgabel 12,5cm wysokość: 23 cm Doka-podpora stropowa Eco , wysokość: cm Doka-podpora stropowa Eco , wysokość: cm Doka-podpora stropowa Eco , wysokość: cm Doka-podpora stropowa Eco , wysokość: cm Doka-Deckenstütze Eco 20 dop. nośność: przy każdej wysokości wyprowadzenia 20 kn według normy Klamra usztywniająca 1, Verschwertungsklammer lakierowana na niebiesko długość: 36 cm Wózek rusztowaniowy DF 44, Mobilgerüst DF lu długość: 195 cm szerokość: 80 cm wysokość: 290 cm dopuszczalne obciążenie: 150 kg/m /

26 Przegląd produktów Informacja dla użytkownika Dokaflex [kg] nr art. [kg] nr art. Doka-rusztowanie przejezdne Z Doka-Fahrgerüst Z składa się z: () Rama wejsciowa Z 1,00m 6, () Rama wejsciowa Z 2,00m 11, (C) Rama barierki Z 1,00m 4, (D) Poręcz Z 1,80m 6, (E) Platforma Z z włzem 1,80m 17, (F) Platforma Z bez włazu 1,80m 17, (G) urtnica poprzeczna Z 1,35m 4, (H) urtnica wzdłużna Z 1,80m 5, (I) Krzyżulec Z 2,00m 3, (J) Krzyżulec poziomy Z 1,80m 2, (K) Wspornik trójkątny Z 5, (L) Koło zwrotne Z D200mm 7, (M) Stopień pomocniczy Z 2, (N) alast Z 10, lu D C dopuszczalne obciążenie: 200 kg/m 2 proszę zwrócić uwagę na instrukcję montażu i zastosowania. Dzwignia rozszalowująca DF 1,20m 2, usschalhebel DF 1,20m lakierowana proszkowo na żółto Przedłużenie dzwigni DF 1,20m 2, Hebelverlängerung DF 1,20m lakierowana proszkowo na żółto G M F L E J H I Doka-paleta ładunkowa 1,55x0,85m 42, Doka-Stapelpalette 1,55x0,85m długość: 154 cm szerokość: 83 cm wysokość: 77 cm Maksymalna nośność: 1100 kg (11 kn) proszę zwrócić uwagę na instrukcję obsługi! Koła przyczepne do palety-komplet 33, nklemm-radsatz składa się z: () Kółko dociskowe komplet 2 sztuk wysokość: 23 cm () Kółko do dużych obciążeń komplet 2 sztuk wysokość: 32 cm lakierowana na niebiesko Maksymalna nośność: 1100 kg (11 kn) pasujący do palety ładunkowej Doka i skrzyni transportowej z siatką Doka. lu widełki dzwigarowe H20 2, lu-trägergabel H20 lu lakierowana proszkowo na żółto długość: 176 cm Doka-dzwigar H20 top N 2,65m 13, Doka-dzwigar H20 top N 3,90m 20, Doka-Träger H20 top N lazurowana na żółto dop. moment zginający 5,0 knm dop. siła poprzeczna 11,0 kn test Instytutu Techniki udowlanej w erlinie. Wartości odnoszą się tylko do pionowego (stojącego) zastosowania dźwigarków szalunkowych. Przy użyciu poziomym (leżącym) dźwigarków szalunkowych, znacznemu zmniejszeniu ulegają dopuszczalne siły ścinające. Doka-dzwigar H20 top P 2,65m 14, Doka-dzwigar H20 top P 3,90m 20, Doka-Träger H20 top P lazurowana na żółto dop. moment zginający 5,0 knm dop. siła poprzeczna 11,0 kn test Instytutu Techniki udowlanej w erlinie. Wartości odnoszą się tylko do pionowego (stojącego) zastosowania dźwigarków szalunkowych. Przy użyciu poziomym (leżącym) dźwigarków szalunkowych, znacznemu zmniejszeniu ulegają dopuszczalne siły ścinające. Dokadur-płyta /50cm 11, Dokadur-płyta /50cm 13, Dokadur-Paneel 21 Wysokiej klasy panele stropowe na bazie trzech warstw o grubości 21 mm, z odpornymi na uderzenia ramami z tworzywa sztucznego. Dla gładkiej powierzchni betonu z zamkniętym/zwartym rysunkiem powierzchni. Również do wynajęcia Dokadur-płyta /50cm 13, Dokadur-płyta /50cm 16, Dokadur-Paneel 27 Wysokiej klasy panele stropowe na bazie trzech warstw o grubości 27 mm, z odpornymi na uderzenia ramami z tworzywa sztucznego. Dla gładkiej powierzchni betonu z zamkniętym/zwartym rysunkiem powierzchni. Również do wynajęcia /2005

27 Przegląd produktów [kg] nr art. [kg] nr art. Doka-płyta 3-SO 21mm 200/50cm 10, Doka-płyta 3-SO 21mm 250/50cm 13, Doka-Schalungsplatte 3-SO 21mm Płyta 3-SO wg ÖNORM 3023 Sklejone klejem odpornym na gotowanie i wpływy pogodowe Powierzchnia z żywicy syntetycznej MUF o wysokiej jakości Płyta do deskowania o wysokiej jakości do wszystkich zastosowań Doka-płyta 3-SO 27mm 200/50cm 13, Doka-płyta 3-SO 27mm 250/50cm 16, Doka-Schalungsplatte 3-SO 27mm Płyta 3-SO wg ÖNORM 3023 Sklejone klejem odpornym na gotowanie i wpływy pogodowe Powierzchnia z żywicy syntetycznej MUF o wysokiej jakości Płyta do deskowania o wysokiej jakości do wszystkich zastosowań Pas transportowy 50 3, Stapelgurt 50 lakierowana proszkowo na niebiesko Dopuszczalna siła związywania: 40 kn Rura rusztowania 48,3mm 1,00m 4, Rura rusztowania 48,3mm 1,50m 6, Rura rusztowania 48,3mm 2,00m 8, Rura rusztowania 48,3mm 2,50m 10, Rura rusztowania 48,3mm 3,00m 12, Rura rusztowania 48,3mm 3,50m 14, Rura rusztowania 48,3mm 4,00m 16, Rura rusztowania 48,3mm 4,50m 18, Rura rusztowania 48,3mm 5,00m 20, Rura rusztowania 48,3mm 5,50m 22, Rura rusztowania 48,3mm 6,00m 24, Rura rusztowania 48,3mm...m 4, Gerüstrohr 48,3mm Obejma przykręcana 48mm 50 0, nschraubkupplung 48mm 50 szerokość klucza: 22 mm Deskowanie podciągów Doka Zacisk barierki ochronnej S 11, Schutzgeländerzwinge S wysokość: cm Zacisk belkowy 20 6, alkenzwinge 20 długość: 30 cm wysokość: 35 cm Nasadka belkowa 60cm 4, alkenaufsatz 60cm Słupek barierki ochronnej 1,10m 5, Schutzgeländer 1,10m długość: 134 cm Tulejka 24mm 0, Steckhülse 24mm szara długość: 16,5 cm średnica: 2,7 cm Tulejka srubowa 20,0 0, Schraubhülse 20,0 żółta długość: 20 cm średnica: 3,1 cm /

28 Dokaflex 1-2-4: Elastyczny system ręczny dla stropu Dzięki wysokiej zdolności dopasowania systemu Dokaflex deskujecie Państwo ręcznie każdy rzut, podciągi, występy stropowe i filigranowe stropy w szybki i ekonomiczny sposób. Planowanie deskowania przejmuje praktyczny suwak materiałowy, który pasuje do każdej kieszeni. Swobodny wybór powierzchni szalunkowej urzeczywistnia każdy żądany obraz betonu. Możecie Państwo system Dokaflex wynająć, wziąć w leasing lub kupić. W każdej fillii firmy Doka w Państwa pobliżu. Po prostu zadzwońcie Państwo do nas. Zakłady centralne grupy Doka w mstetten.
