1 Profesjonalne drabiny i rusztowania Program 2004/2005 Lekkie, bezpieczne, funkcjonalne

2 Drabiny wielofunkcyjne Drabina 3 częściowa, wielozadaniowa bezpieczna drabina o uniwersalnym zastosowaniu. Podłużnice drabiny wykonane z wysokiej jakości profili aluminiowych. Trwałe połączenie szczebli z podłużnicami. Wytrzymałe pasy zapobiegają rozsunięciu poszczególnych elementów drabiny podczas pracy. Ryflowane, głębokie szczeble gwarantują bezpieczną pozycję podczas pracy na drabinie, a także podczas wchodzenia i schodzenia. Dodatkowo stabilność drabiny zapewnia poprzeczna belka stabilizująca. Drabina wolnostojąca z nakładaną 3 częścią drabiny Drabiny 3 częściowe, wielozadaniowe Rozstaw Belka stabilizująca Podest roboczy Łatwy montaż, umożliwia pracę na schodach Możliwości ustawień: Drabina 1 częściowa, przystawna. Drabina wolnostojąca z obustronnym wejściem. Drabina wolnostojąca z nakładaną 3 częścią Drabina 2 częściowa, wysuwana. Drabina 3 częściowa, wysuwana. Wysokość pracy ok. m 3,00 Długość podestu mm 1500 Szerokość podestu mm 330 Maksymalna wysokość podestu m 1,00 Dopuszczalne obciążenie kg 150,0 Numer katalogowy Wskazówka: Podczas pracy na podeście, dodatkowo należy stosować podporę, nr katalogowy

Ryflowane, głębokie szczeble gwarantują bezpieczną pozycję podczas pracy na drabinie, a także podczas wchodzenia i schodzenia. Dodatkowo stabilność drabiny zapewnia poprzeczna belka stabilizująca.

3 Drabiny wielofunkcyjne Drabina 3 częściowa, wielozadaniowa Drabina 2 częściowa, wielozadaniowa Jedna drabina 5 funkcji Szerokie, wytrzymałe szczeble. Wytrzymałe pasy zapobiegają rozsunięciu poszczególnych elementów drabiny podczas pracy. Wysokość pracy m 5,46 7,14 8,54 9,38 10,50 Długość drabiny m 4,36 6,04 7,44 8,28 9,40 Długość drabiny wolnostojącej / 2 elementowej wysuwanej m 3,09 4,14 4,93 5,45 6,25 Długość drabiny złożonej m 2,14 2,70 3,26 3,54 4,10 Ilość szczebli 3x7 3x9 3x11 3x12 3x14 Wysokość podłużnicy mm Ciężar kg 15,8 20,4 25,2 29,1 33,3 Numer katalogowy Dwie drabiny w jednej Możliwość wykorzystania jako drabina wolnostojąca z obustronnym wejściem lub jako drabina wysuwana, przystawna. Belka stabilizująca poprawia bezpieczeństwo pracy. Stabilne, trójkątne szczeble zapewniają bezpieczeństwo i komfort pracy. Wytrzymałe pasy zapobiegają rozsunięciu poszczególnych elementów drabiny podczas pracy. Wysokość pracy m 6,04 7,16 8,00 Długość drabiny rozsuniętej m 4,94 6,06 6,90 Długość drabiny zsuniętej m 2,98 3,54 4,10 Wysokość drabiny wolnostojącej m 2,81 3,33 3,86 Ilość szczebli 2x10 2x12 2x14 Wysokość podłużnicy Ciężar kg 12,2 15,2 18,1 Numer katalogowy

Wysokość pracy m 5,46 7,14 8,54 9,38 10,50 Długość drabiny m 4,36 6,04 7,44 8,28 9,40 Długość drabiny wolnostojącej / 2 elementowej wysuwanej m 3,09 4,14 4,93 5,45 6,25 Długość drabiny złożonej m

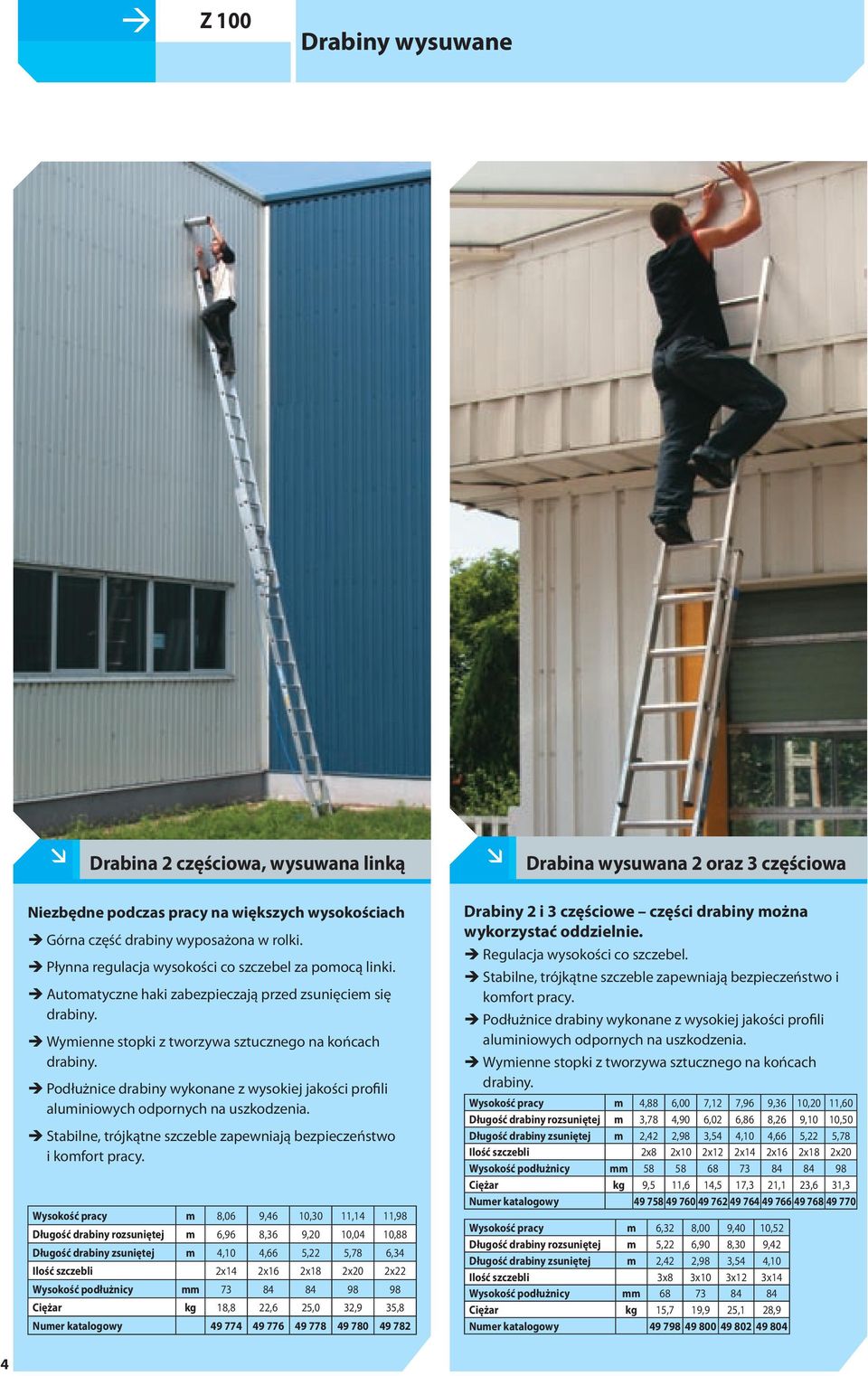

4 Drabiny wysuwane Drabina 2 częściowa, wysuwana linką Drabina wysuwana 2 oraz 3 częściowa Niezbędne podczas pracy na większych wysokościach Górna część drabiny wyposażona w rolki. Płynna regulacja wysokości co szczebel za pomocą linki. Automatyczne haki zabezpieczają przed zsunięciem się Stabilne, trójkątne szczeble zapewniają bezpieczeństwo i komfort pracy. Wysokość pracy m 8,06 9,46 10,30 11,14 11,98 Długość drabiny rozsuniętej m 6,96 8,36 9,20 10,04 10,88 Długość drabiny zsuniętej m 4,10 4,66 5,22 5,78 6,34 Ilość szczebli 2x14 2x16 2x18 2x20 2x22 Wysokość podłużnicy mm Ciężar kg 18,8 22,6 25,0 32,9 35,8 Numer katalogowy Drabiny 2 i 3 częściowe części drabiny można wykorzystać oddzielnie. Regulacja wysokości co szczebel. Stabilne, trójkątne szczeble zapewniają bezpieczeństwo i komfort pracy. Wysokość pracy m 4,88 6,00 7,12 7,96 9,36 10,20 11,60 Długość drabiny rozsuniętej m 3,78 4,90 6,02 6,86 8,26 9,10 10,50 Długość drabiny zsuniętej m 2,42 2,98 3,54 4,10 4,66 5,22 5,78 Ilość szczebli 2x8 2x10 2x12 2x14 2x16 2x18 2x20 Wysokość podłużnicy mm Ciężar kg 9,5 11,6 14,5 17,3 21,1 23,6 31,3 Numer katalogowy Wysokość pracy m 6,32 8,00 9,40 10,52 Długość drabiny rozsuniętej m 5,22 6,90 8,30 9,42 Długość drabiny zsuniętej m 2,42 2,98 3,54 4,10 Ilość szczebli 3x8 3x10 3x12 3x14 Wysokość podłużnicy mm Ciężar kg 15,7 19,9 25,1 28,9 Numer katalogowy

Wysokość pracy m 8,06 9,46 10,30 11,14 11,98 Długość drabiny rozsuniętej m 6,96 8,36 9,20 10,04 10,88 Długość drabiny zsuniętej m 4,10 4,66 5,22 5,78 6,34 Ilość szczebli 2x14 2x16 2x18 2x20 2x22

5 Drabiny przystawne / wielozadaniowe Drabina 1 częściowa, przystawna Drabina wielozadaniowa z zawiasami Lekka i wytrzymała idealna gdy trzeba szybko wykonać pracę Ilość szczebli od 8 do 20. Stabilne, trójkątne szczeble zapewniają bezpieczeństwo i komfort pracy. Niewielkie wymiary po złożeniu duża funkcjonalność Możliwość zastosowania jako : drabina 1 elementowa, 1 elementowa z załamaną częścią, rozstawna z obustronnym wejściem lub pomost roboczy. Dla zwiększenia stabilności posiada 2 belki stabilizujące. Podłużnice drabiny wykonane z wysokiej jakości profili Wymienne stopki z tworzywa sztucznego na końcach drabiny Wysokość pracy m 3,52 4,08 4,64 5,20 5,76 6,32 6,88 Długość drabiny m 2,42 2,98 3,54 4,10 4,66 5,22 5,78 Ilość szczebli Wysokość podłużnicy mm Ciężar kg 4,4 5,4 6,8 8,2 9,3 10,4 11,5 Numer katalogowy Wysokość pracy m 4,63 5,75 Długość drabiny jako 1 elementowa m 3,53 4,65 Długość drabiny jako rozstawna m 1,72 2,25 Wysokość podestu m 0,93 - Ilość szczebli 4x3 4x4 Wymiary drabiny złożonej m 0,70x0,25x0,97 0,75x0,25x1,25 Ciężar kg 11,6 13,4 Numer katalogowy

Niewielkie wymiary po złożeniu duża funkcjonalność Możliwość zastosowania jako : drabina 1 elementowa, 1 elementowa z załamaną częścią, rozstawna z obustronnym wejściem lub pomost roboczy.

6 Drabiny domowe / Drabiny drewniane Drabina domowa Drabina drewniana Praktyczny pomocnik w domu Podłużnice w górnej części tworzą wygodną poręcz. Obszerna, stabilna platforma z wstawkami z tworzywa sztucznego Szerokie stopnie zapewniają komfort pracy i poruszania się. Wymienne stopki z tworzywa sztucznego na końcach Drabina o uniwersalnym zastosowaniu Szczeble i podłużnice z wysokiej jakości drewna Solidne połączenie szczebli z podłużnicami Wytrzymałe zawiasy Wysokość pracy m 2,70 3,00 3,20 3,40 3,65 3,85 Wysokość platformy m 0,60 0,80 1,03 1,24 1,46 1,67 Ilość stopni z platformą Ciężar kg 3,3 4,0 4,7 5,3 5,8 6,7 Numer katalogowy Długość drabiny m 1,24 1,54 1,85 2,13 2,43 2,73 3,05 3,32 Wysokość pracy m 2,30 2,60 2,90 3,20 3,50 3,80 4,10 4,40 Ilość stopni Numer katalogowy

Wymienne stopki z tworzywa sztucznego na końcach Drabina o uniwersalnym zastosowaniu Szczeble i podłużnice z wysokiej jakości drewna Solidne połączenie szczebli z podłużnicami Wytrzymałe zawiasy

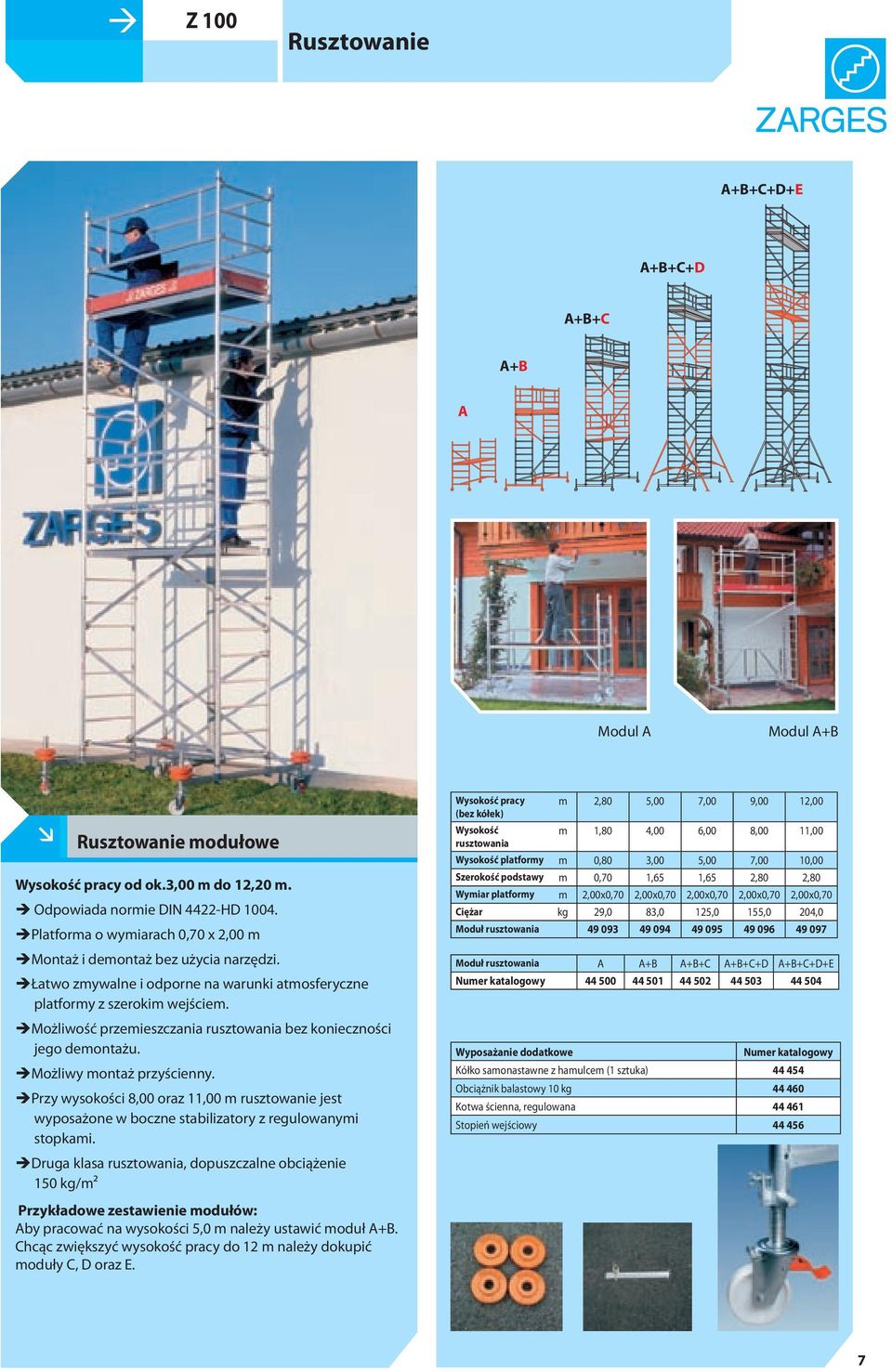

7 Rusztowanie A+B+C+D+E A+B+C+D A+B+C A+B A Modul A Modul A+B Rusztowanie modułowe Wysokość pracy od ok.3,00 m do 12,20 m. Odpowiada normie DIN 4422-HD Platforma o wymiarach 0,70 x 2,00 m Montaż i demontaż bez użycia narzędzi. Łatwo zmywalne i odporne na warunki atmosferyczne platformy z szerokim wejściem. Możliwość przemieszczania rusztowania bez konieczności jego demontażu. Możliwy montaż przyścienny. Przy wysokości 8,00 oraz 11,00 m rusztowanie jest wyposażone w boczne stabilizatory z regulowanymi stopkami. Druga klasa rusztowania, dopuszczalne obciążenie 150 kg/m² Wysokość pracy (bez kółek) Wysokość rusztowania m 2,80 5,00 7,00 9,00 12,00 m 1,80 4,00 6,00 8,00 11,00 Wysokość platformy m 0,80 3,00 5,00 7,00 10,00 Szerokość podstawy m 0,70 1,65 1,65 2,80 2,80 Wymiar platformy m 2,00x0,70 2,00x0,70 2,00x0,70 2,00x0,70 2,00x0,70 Ciężar kg 29,0 83,0 125,0 155,0 204,0 Moduł rusztowania Moduł rusztowania A A+B A+B+C A+B+C+D A+B+C+D+E Numer katalogowy Wyposażanie dodatkowe Numer katalogowy Kółko samonastawne z hamulcem (1 sztuka) Obciążnik balastowy 10 kg Kotwa ścienna, regulowana Stopień wejściowy Przykładowe zestawienie modułów: Aby pracować na wysokości 5,0 m należy ustawić moduł A+B. Chcąc zwiększyć wysokość pracy do 12 m należy dokupić moduły C, D oraz E. 7

Możliwość przemieszczania rusztowania bez konieczności jego demontażu. Możliwy montaż przyścienny.

8 Wyposażenie dodatkowe Zawieszany pojemnik na narzędzia Praktyczny pojemnik z tworzywa sztucznego do zawieszania na stopniach/szczeblach Numer katalogowy Półka do drabin ze szczeblami Praktyczna półka, która utrzyma wszystko co potrzeba: farby, pędzle, narzędzia. Zawieszana na dowolnym szczeblu Numer katalogowy Podest zawieszany Gwarantuje wygodną pozycję podczas pracy na drabinie. Łatwy do zamocowania, pokryty powłoką z tworzywa sztucznego, górna powierzchnia pokryta gumą. Do stosowania przy drabinach ze stopniami, szerokimi szczeblami oraz szczeblami. Szpice Zgodnie z przepisami BHP na podłożu ziemnym muszą być stosowane szpice do drabin. Pasują do podłużnicy od 50 mm x 25 mm. Wykonane ze stali, wyposażone w talerz zapobiegający zapadaniu się obciążonej Numer katalogowy Numer katalogowy Podpórka ścienna / Poszerzenie podstawy Mocowana do drabiny z pomocą 2 klamer śrubowych. Antypoślizgowe i stabilne nakładki Przedłużka podłużnicy Do zabezpieczenia stanowiska pracy na nierównym podłożu. Element dodatkowy regulowany do max 375 mm. Większe wymiary po uzgodnieniu telefonicznym. Numer katalogowy Belka stabilizująca Do podłużnicy od 62 mm Numer katalogowy Dla czworokątnych podłużnic Numer katalogowy 48 i 50 mm mm mm mm mm mm mm Zarges Polska Sp. z o.o. ul. Gen. W. Andersa 10 A Sosnowiec tel./fax: (032) tel.: (032) zarges@zarges.com.pl POZNAŃ Ul. Kwiatowa Kórnik tel./fax: (061) tel.kom: poznan@zarges.com.pl, KRAKÓW ul. Królowej Jadwigii Kraków tel./fax: (012) tel.kom: krakow@zarges.com.pl WARSZAWA tel.kom: warszawa@zarges.com.pl Druk: Wydawnictwo TRIADA tel. (0-32)

Łatwy do zamocowania, pokryty powłoką z tworzywa sztucznego, górna powierzchnia pokryta gumą. Do stosowania przy drabinach ze stopniami, szerokimi szczeblami oraz szczeblami.
