1 Dobór technologii wzmocnienia podłoża Tomasz Pradela Menard Polska Sp. z o.o. Korzystne inwestycje na wszystkich gruntach 1

2 Zagadnienia 01 Menard Polska 02 Grunty organiczne 03 Dobór technologii wzmocnienia 04 Przykład realizacji LK3 05 Przykład realizacji Drzymały

3 01 Menard Polska

4 Korzystne inwestycje na wszystkich gruntach 4

5 Korzystne inwestycje na wszystkich gruntach 5

6 Menard Polska regionów +150 Korzystne inwestycje na wszystkich gruntach

7 02 Grunty organiczne

8 GEOTECHNIKA GRUNTY ORGANICZNE DUŻA ŚCIŚLIWOŚĆ PEŁZANIE MAŁA WYTRZYMAŁOŚĆ NA ŚCINANIE ANIZOTROPIA NIEWIELKA GĘSTOŚĆ OBJĘTOŚCIOWA WYSOKI POZIOM ZWIERCIADŁA WODY MAŁE NAPRĘŻENIE EFEKTYWNE NIELINIOWA CHARAKTERYSTYKA DUŻA POROWATOŚĆ 60-70% DUŻA WILGOTNOŚĆ NATURALNA DO 700% 8

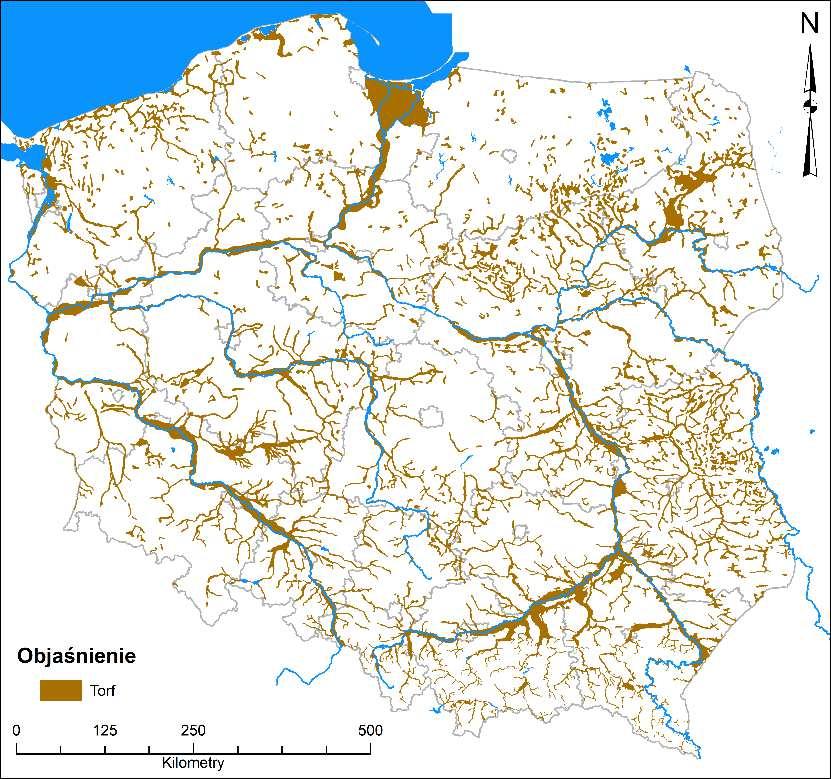

9 GEOTECHNIKA GRUNTY ORGANICZNE I OM >2% ORGANICZNE RZECZNE (O R ) -NAMUŁ (Nm) ORGANICZNE BAGIENNE (O S ) -TORF (T), WĘGIEL KAMIENNY/BRUNTANY ORGANICZNE JEZIORNE/ZASTOISKOWE (O L/H ) -KREDA JEZIORNA, NAMUŁ, GYTIA (Gy) ZAWARTOŚĆ I OM >20% - GRUNTY WYSOKOORGANICZNE 9

10 03 Dobór technologii wzmocnienia

11 FUNDAMENTOWANIE POSADOWIENIE BEZPOŚREDNIE STOPY FUNDAMENTOWE ŁAWY FUNDAMENTOWE PŁYTY FUNDAMENTOWE RUSZTY FUNDAMENTOWE POSADOWIENIE POŚREDNIE PALE STUDNIE BARETY ŚCIANY SZCZELINOWE 11

12 12 WZMOCNIENIE PODŁOŻA

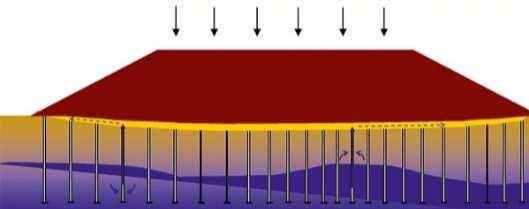

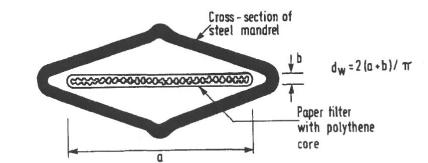

13 WZMOCNIENIE PODŁOŻA TECHNOLOGIE KONSOLIDACYJNE PRZECIĄŻENIE DRENAŻ Z PRZECIĄŻENIEM KONSOLIDACJA PRÓZNIOWA 13

14 WZMOCNIENIE PODŁOŻA TECHNOLOGIE DYNAMICZNE ZAGĘSZCZANIE DYNAMICZNE - DC WYMIANA DYNAMICZNA - DR ZAGĘSZCZANIE IMPULSOWE - RIC MIKROWYBUCHY - MMB 14

15 WZMOCNIENIE PODŁOŻA MIESZANIE GRUNTU KOLUMNY CEMENTOWO- GRUNTOWE - DSM KOLUMNY JET-GROUNTING 15

16 WZMOCNIENIE PODŁOŻA TECHNOLOGIE WIBRACYJNE WIBROFLOTACJA- VF WIBROWYMIANA- SC KOLUMNY PODATNE- MSC 16

17 WZMOCNIENIE PODŁOŻA TECHNOLOGIE SZTYWNE KOLUMNY BETONOWE WIERCONE KOLUMNY PRZEMIESZCZENIOWE CMC KOLUMNY BMC 17

18 Technologie wzmacniania gruntu 18 Metody wzmacniania podłoża gruntowego: Technologie sztywne: kolumny CFA, kolumny CMC, kolumny BMC, Technologia konsolidacyjna: dreny pionowe VD, konsolidacja próżniowa MV, kolumny piaskowe w osłonie z geosyntetyku GEC, Technologie wibracyjne: wibrowymiana SC, kolumny podatne MSC, Mieszanie gruntu: kolumny cementowo-gruntowe DSM, kolumny jet-grouting JG, Technologie dynamiczne: wymiana dynamiczna DR, mikrowybuchy MMB, Korzystne inwestycje na wszystkich gruntach

19 04 Przykład realizacji

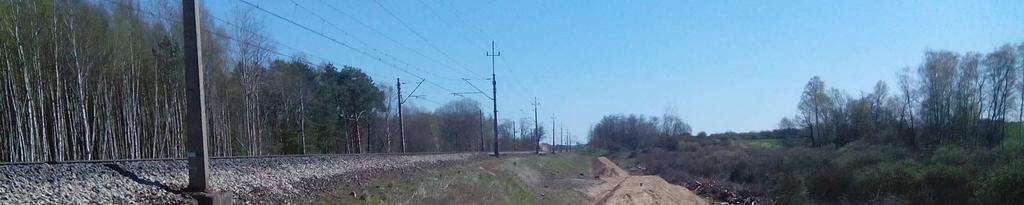

20 LK 3 Świebodzin MENARD projekt wzmocnienia istniejącego nasypu kolejowego 20 Zakres: -Wzmocnienie podłoża pod nasypem kolejowym i podłożem przylegającym do nasypu nasyp w stanie awaryjnym długość 50m, wysokość nasypu: 3 7m Technologia: Drenaż pionowy obok nasypu, przypory przeciążające Warunki gruntowe: Stan techniczny torowiska: Nieregularna geometria skarp Obsunięte zanikające ławy torowiska Osiadanie nasypu i podnoszenie toru Duże pochylenia poprzeczne za zewnątrz nasypu słupów trakcyjnych Podłużne rysy i spękania torowiska Rozwiązanie: Ogólna liczba drenów 2859 szt. Przypory przeciążające Nasyp budowlany Torfy i namuły gliniaste Piasek średni i gruby, pospółka Gliny piaszczyste i piaski gliniaste 29-May- 18 Presentation

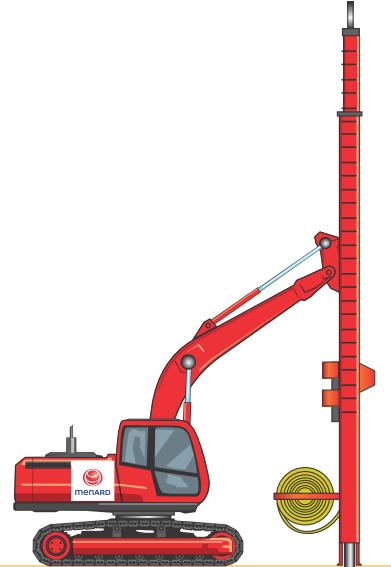

21 LK 3 Świebodzin MENARD przekroje geologiczne H ~ 7,0m 21 Nasyp budowlany -Po ID=0,3 Nasyp budowlany -Pg IL=0,2 Torf Wilgotność naturalna: W n = % -pod korpusem nasypu częściowo wyparty Glina piaszczysta Gp IL=0,1-0,35 29-May- 18 Presentation

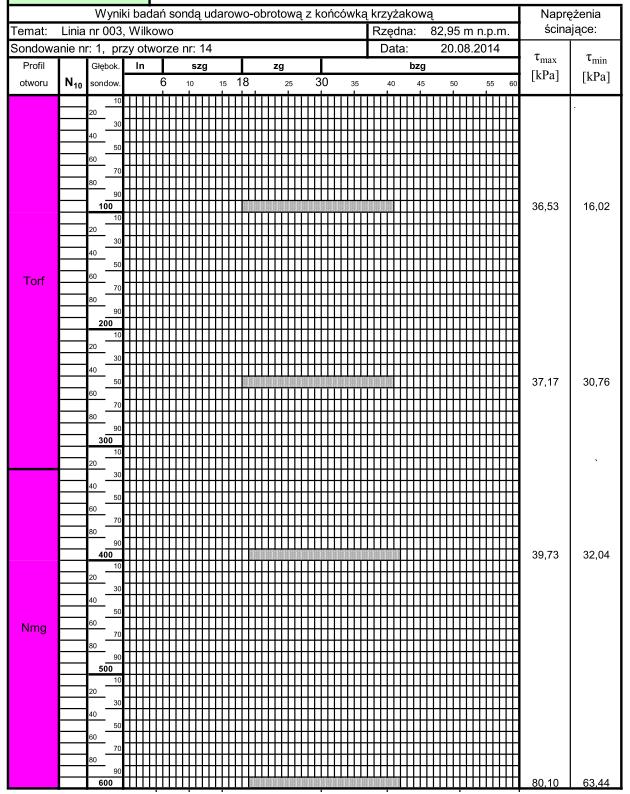

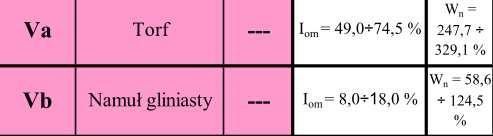

22 LK 3 Świebodzin MENARD przekroje geologiczne 22 Wytrzymałość na ścinanie t max : Od 18,0 kpa do 40 kpa 29-May- 18 Presentation

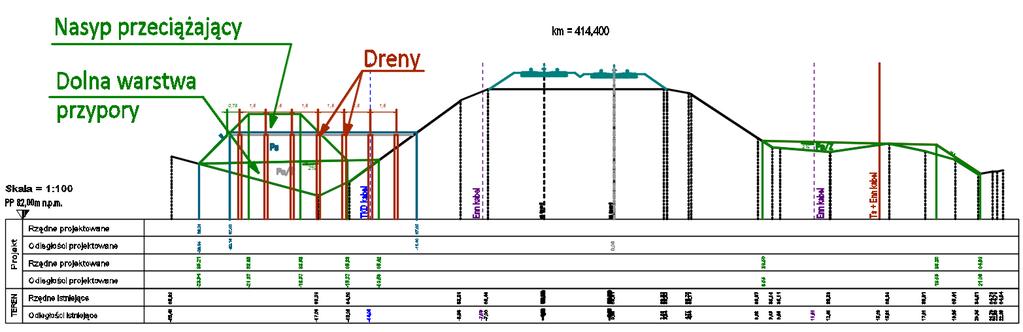

23 LK 3 Świebodzin MENARD projekt wzmocnienia istniejącego nasypu kolejowego May- 18 Presentation

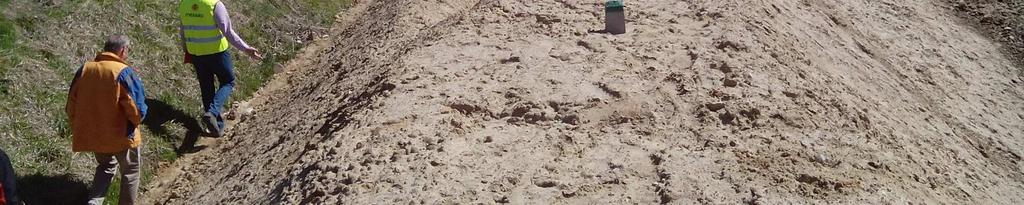

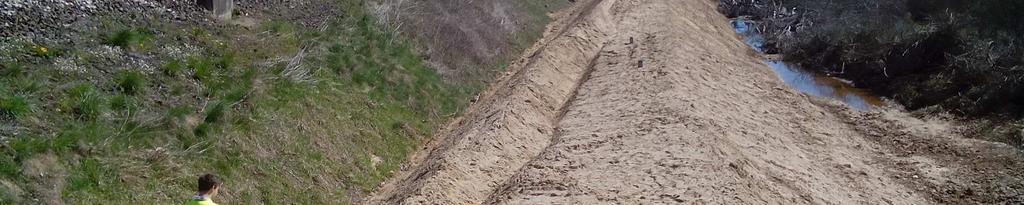

24 LK 3 Świebodzin MENARD przekroje geologiczne May- 18 Presentation

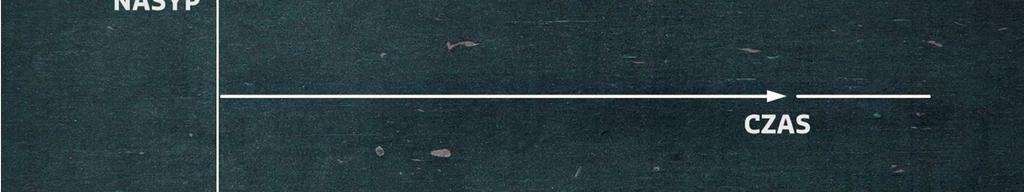

25 Fazowanie wznoszenia nasypu przeciążającego 25 Korzystne inwestycje na wszystkich gruntach

26 LK 3 Świebodzin MENARD przekroje geologiczne 26 Koncepcja wzmocnienia 1. Instalacja drenów pionowych 29-May- 18 Presentation

27 LK 3 Świebodzin MENARD przekroje geologiczne 27 Koncepcja wzmocnienia 1. Instalacja drenów pionowych 2. Instalacja nasypu przeciążającego 29-May- 18 Presentation

28 LK 3 Świebodzin MENARD przekroje geologiczne U[%] t [mies] 28 Koncepcja wzmocnienia 1. Instalacja drenów pionowych 2. Instalacja nasypu przeciążającego 3. Konsolidacja 29-May- 18 Presentation

29 LK 3 Świebodzin MENARD przekroje geologiczne 29

30 05 Przykład realizacji

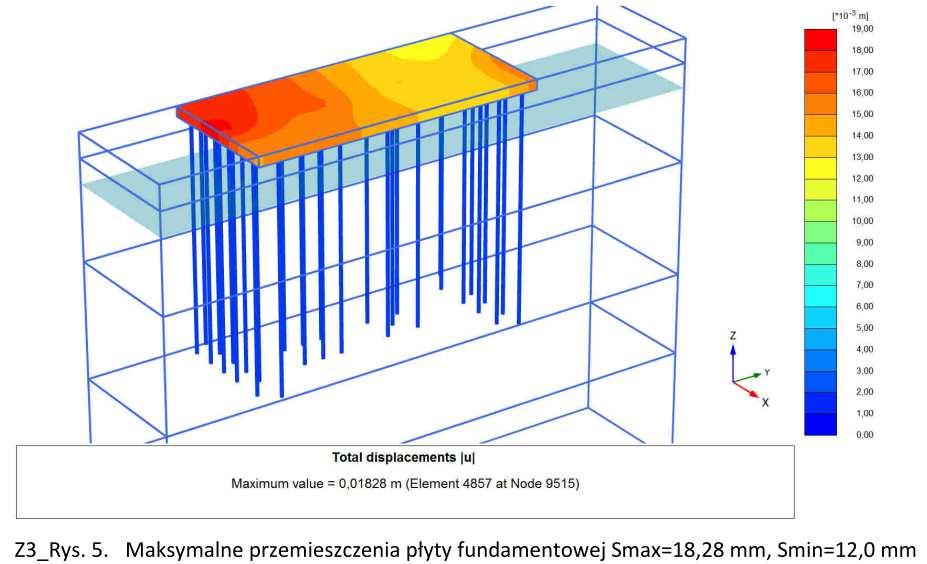

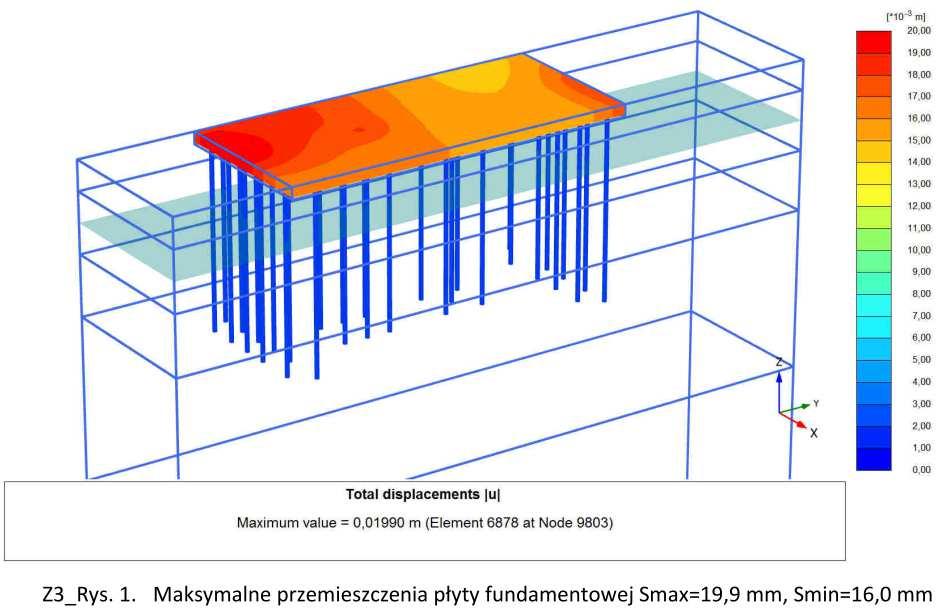

31 Poznań Drzymały MENARD projekt wzmocnienia pod budynki wielorodzinne 31 Zakres: - Wzmocnienie podłoża pod budynki wielorodzinne dla dwóch realizacji wzdłuż ul. Drzymały w Poznaniu, charakterystyka obiektów podobna; płyta fundamentowa o wymiarach budynek A ok:20 x 100 m, budynek B ok 30x80m Wyzwanie projektowe: Posadowienie na gruntach o silnie zróżnicowanym charakterze Zapewnienie równomierności pracy obiektu Bardzo niskie parametry gruntów organicznych Technologia: Kolumny betonowe CMC Warunki gruntowe: Nasyp budowlany Torfy i namuły gliniaste Piasek średni i gruby, pospółka Rozwiązanie: Kolumny betonowe przemieszczeniowe CMC: Budynek A L= 9,0-19,0m, niezbrojone, D=40cm Budynek B L= 8,0 do 15,0m niezbrojone i zbrojone, D = 36cm Gliny pylaste i piaski pylaste gliniaste 29-May- 18 Presentation

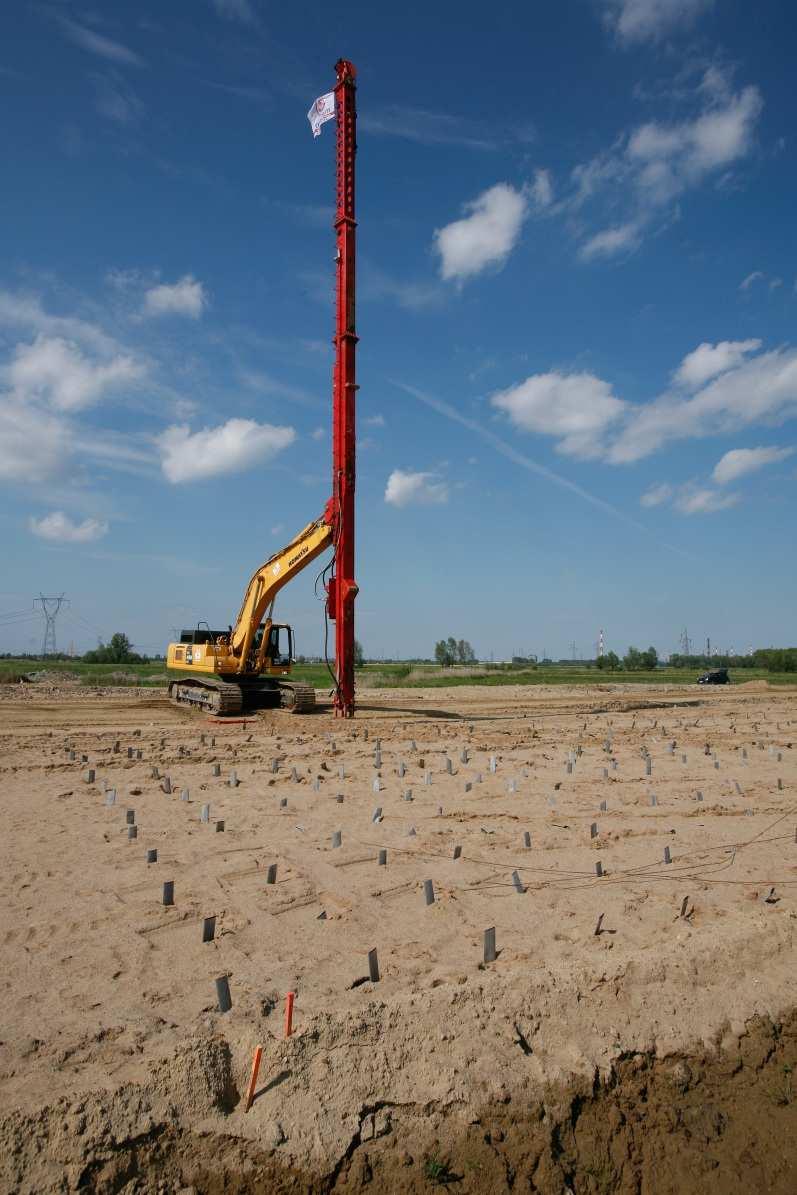

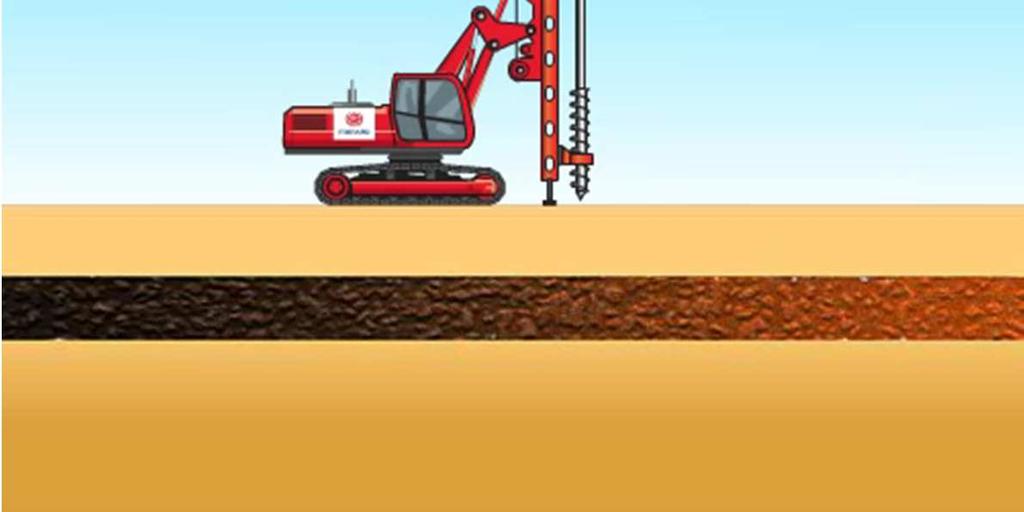

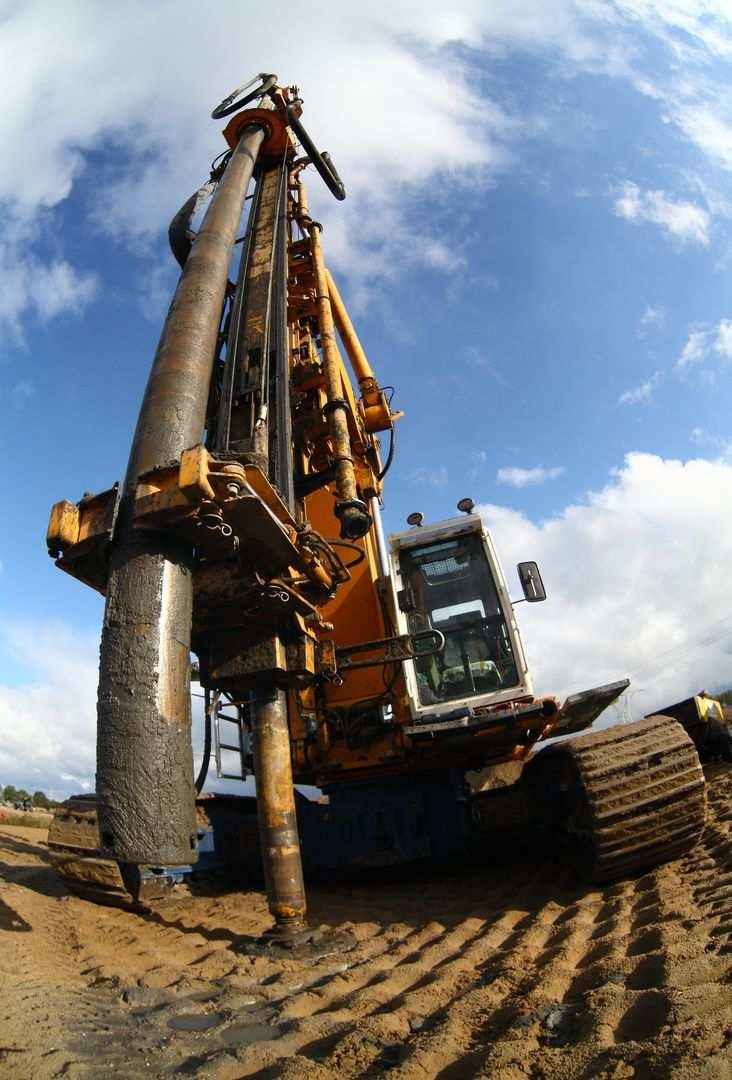

32 CMC

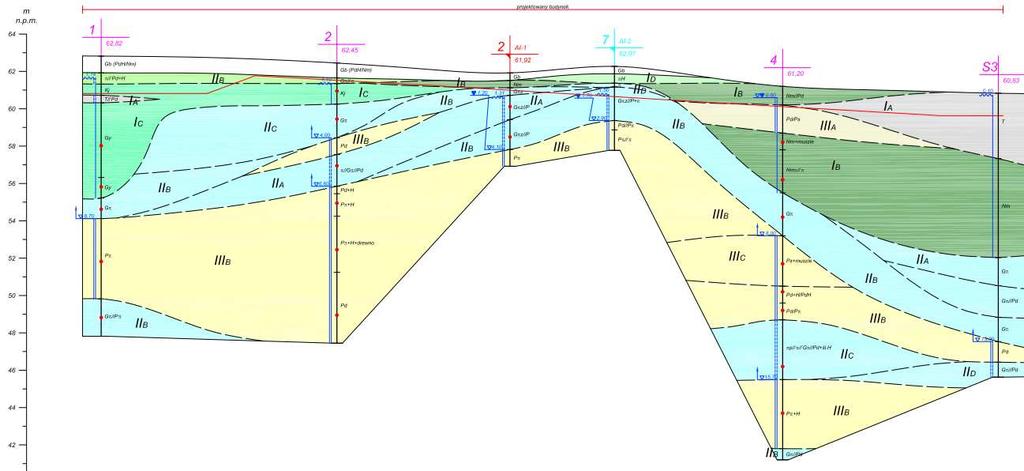

33 Poznań Drzymały MENARD projekt wzmocnienia pod budynki wielorodzinne 33 Przykładowy przekrój dla budynku A Pod względem geomorfologicznym dokumentowany teren usytuowany jest w północnej części doliny rz. Bogdanki; część rynny subglacjalnej w obrębie dawnej niższej, zalewowej terasy na lewym brzegu doliny Warty. 29-May- 18 Presentation

34 Poznań Drzymały MENARD projekt wzmocnienia pod budynki wielorodzinne 34 Przykładowy przekrój dla budynku A 29-May- 18 Presentation

35 Poznań Drzymały MENARD projekt wzmocnienia pod budynki wielorodzinne 35 Przykładowy przekrój dla budynku B 29-May- 18 Presentation

36 Poznań Drzymały MENARD projekt wzmocnienia pod budynki wielorodzinne 36 Przykładowy przekrój dla budynku B 29-May- 18 Presentation

37 Poznań Drzymały MENARD projekt wzmocnienia pod budynki wielorodzinne 37 Wytrzymałość na ścinanie t max : Od 24,0 kpa do 55,0 kpa Przykładowy przekrój dla budynku A 29-May- 18 Presentation

38 Poznań Drzymały MENARD projekt wzmocnienia pod budynki wielorodzinne 38 Przykładowy przekrój dla budynku B 29-May- 18 Presentation

39 Poznań Drzymały MENARD projekt wzmocnienia pod budynki wielorodzinne 39 Przykładowy przekrój dla budynku A 29-May- 18 Presentation

40 Poznań Drzymały MENARD projekt wzmocnienia pod budynki wielorodzinne 40 Przykładowy przekrój dla budynku A 29-May- 18 Presentation

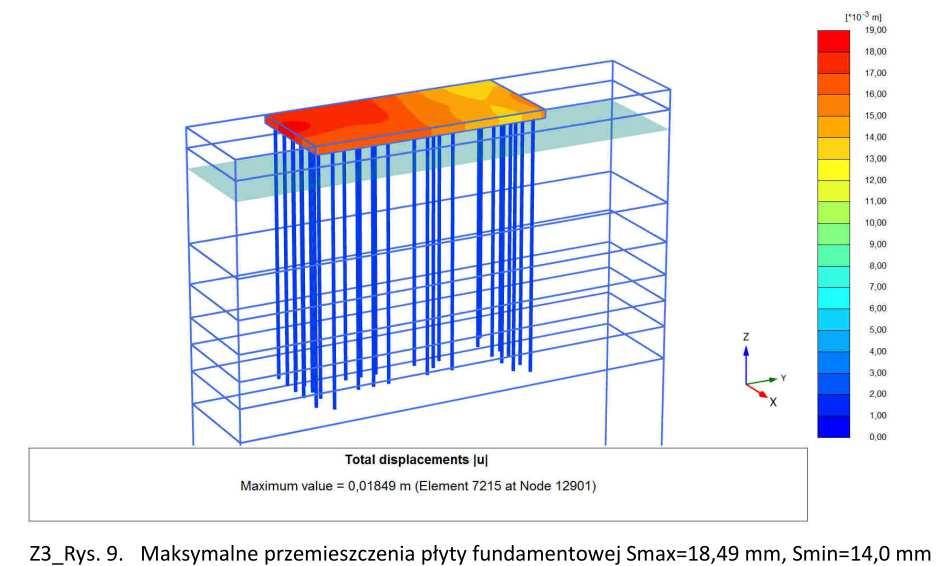

41 Poznań Drzymały MENARD projekt wzmocnienia pod budynki wielorodzinne 41 Przykładowy przekrój dla budynku A 29-May- 18 Presentation

42 Dziękujemy za uwagę
