1 Piotr Jermołowicz Inżynieria Środowiska Systemy odwadniające - rowy Ze względu na to, że drenaż pionowy realizowany w postaci taśm drenujących lub drenów piaskowych, przyspiesza odpływ wody wyciskanej z gruntu, należy odpowiednio zaprojektować odwodnienie obszaru objętego konsolidacją. Systemy odwadniające, umożliwiające bezpieczny i szybki odbiór wyciskanej wody z podłoża powinny być tak zaprojektowane, aby nie obniżyć nośności warstwy przypowierzchniowej. Ma to istotne znaczenie w podłożu torfowym bardzo ściśliwym. Wykonanie obustronnych rowów blisko podstawy nasypu jest praktycznie zniszczeniem idei projektowej. Przecięcie kożucha torfowego, naturalnego materaca, będzie skutkowało zainicjowaniem powolnego lub gwałtownego osiadania i pogrążania się nasypu aż do spągu warstwy słabej. Należy pamiętać, że w tego typu zagadnieniach, niedopuszczalne jest jakiekolwiek przerwanie ciągłości kożucha torfowego. Rowy powinny być realizowane poprzez nasypanie wałków z gruntu na kożuchu! Rys. 1. schemat tworzenia rowów odwadniających bez przerywania kożucha torfowego. W przypadku podłoży budowanych z gruntów mineralnych takich problemów nie ma. Występują natomiast problemy związane z wzmocnieniem skarp i dna rowów oraz ich zamulaniem. Przy małym spadku można poprawić warunki odpływu wykonując gładkie umocnienia dna rowu np. elementami betonowymi lub kostka kamienną bądź też betonową. Na rys. 2-5 przedstawiono typowe przekroje poprzeczne rowów trapezowych z różnym umocnieniem dna i skarp. Konieczność specjalnego umocnienia skarp lub dna rowu przed erozją zależy od spadku podłużnego dna rowu, rodzaju podłoża gruntowego i ilości odprowadzanej rowem wody. Nie można jednak podać jednoznacznych kryteriów.
2 Dla przeciętnych warunków przyjmuje się maksymalne pochylenie rowów: a) bez umocnienia skarp i dna rowu: dla gruntów piaszczystych 1,5% dla gruntów piaszczysto-gliniastych i pylastych 2,0% dla gruntów ilastych i gliniastych 3,0% dla gruntów skalistych 10,0% b) przy umocnieniu dna i skarp rowu: darniną 3,0% faszyną 4,0% brukiem układanym na sucho 6,0% elementami betonowymi 10,0% brukiem układanym na podsypce cementowo-piaskowej ze spoinami wypełnionymi zaprawą 15,0. Rys.2. Typowy przekrój rowu trapezowego z umocnieniem profilu elementami z twardego drewna Rys.3. Typowy przekrój rowu trapezowego z umocnieniem profilu elementami kamiennymi Rys.4. Typowy przekrój rowu trapezowego z umocnieniem profilu elementami z twardego drewna
3 W celu ochrony profilu w dolnej części przekroju rowu przed erozją można stosować kamienie naturalne, kostkę betonową lub prefabrykowane elementy betonowe pełne i ażurowe. Przy podłożu gruntowym z piasków drobnoziarnistych konieczna jest często warstwa podsypki z odpowiedniego materiału filtrującego lub geotekstyliów. Rowy o przekroju trójkątnym, podobnie jak muldy, odznaczają się łagodniejszymi kształtami. Wpływa to na poprawę estetyki i warunków bezpieczeństwa ruchu drogowego. Dalszą zaletą rowów trójkątnych jest stworzenie korzystniejszych dla korpusu drogowego warunków przepływu wody. Przy tej samej głębokości napełnienia rów trójkątny prowadzi wodę z mniejszą szybkością. Możliwe jest ich wykonanie sposobem mechanicznym. Wadą rowów trójkątnych jest większa szerokość pasa terenu wymagana do ich realizacji. Dla rowów trójkątnych należy przyjmować następujące wymiary: głębokość minimalna rowu 0,30 m; nachylenie skarp wewnętrznych 1: 3; nachylenie skarp zewnętrznych od 1:3 do 1:5. Rys.5.a) Geosyntetyki w konstrukcjach rowów drogowych - przykład

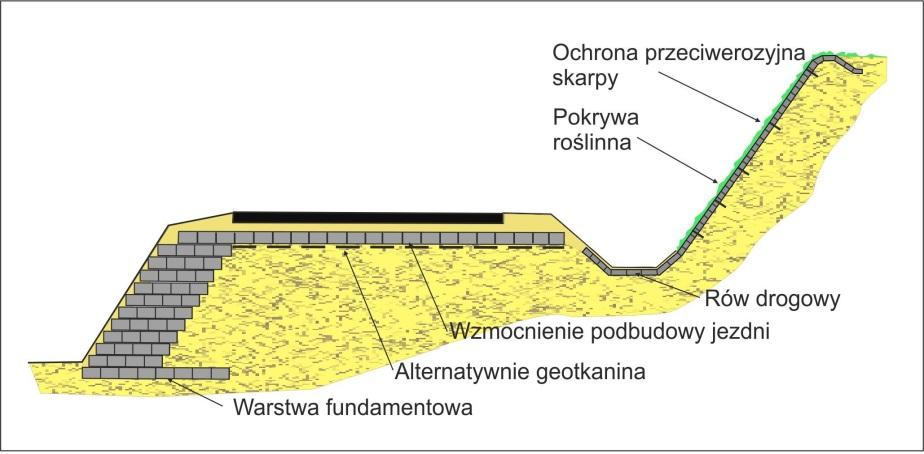

4 Rys.5.b) Geosyntetyki w konstrukcjach rowów drogowych - przykład Zastosowanie geosyntetyków w systemach drenażowych powinno być poparte odpowiednimi warunkami kryteriów hydraulicznych i mechanicznych. Kryterium dotyczące właściwości hydraulicznych gwarantuje, że geotekstylia są zdolne do pełnienia funkcji drenażowych lub filtracyjnych w ciągu projektowanego okresu eksploatacji. Wśród nich można wyróżnić kryteria: zatrzymywania cząstek gruntu, przepuszczalności i odporności na kolmatację. Kryterium dotyczące właściwości mechanicznych gwarantuje zachowanie trwałości struktury geotekstyliów zarówno podczas wbudowania, jak i w projektowanym okresie eksploatacji. Kryterium to obejmuje długoterminową wytrzymałość mechaniczną na rozciąganie i przebicie. Tablica 1. Cechy mechaniczne geotekstyliów filtrujących o dużym wydłużeniu (>30 %) W warunkach dużych obciążeń dynamicznych i użycia zasypki tłuczniowej zalecane są materiały o masie powierzchniowej 150 g/m 2, odporności na przebicie statyczne 1500 N, grubości co najmniej 10 O 90 oraz spełniających wymagania klasy wytrzymałości GRK 3.
5 Tablica 2. Kryteria podziału klas wytrzymałości GRK wyrobów geotekstylnych.[32] X) mniejsza z wartości wytrzymałości wzdłuż i w poprzek pasma. W przypadku układania geosyntetyku w nachyleniu należy sprawdzić: wartość siły rozciągającej powstającej w geosyntetyku - w stosunku do jego charakterystycznej długotrwałej wytrzymałości na zerwanie tarcie między geosyntetykiem a gruntem (pod i nad geosyntetykiem), w razie potrzeby zalecane jest użycie wyrobów o szorstkiej fakturze powierzchni, zwiększającej współczynnik tarcia.
