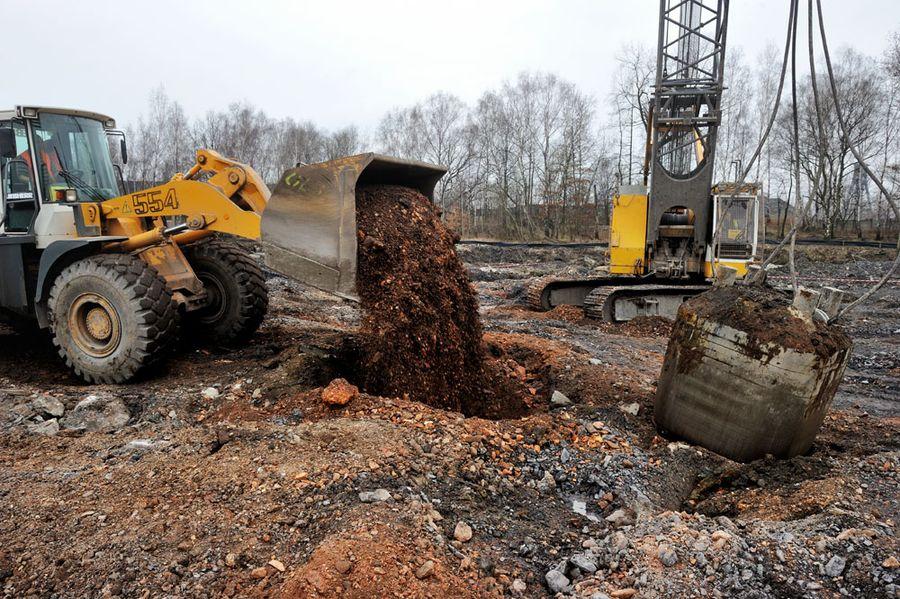

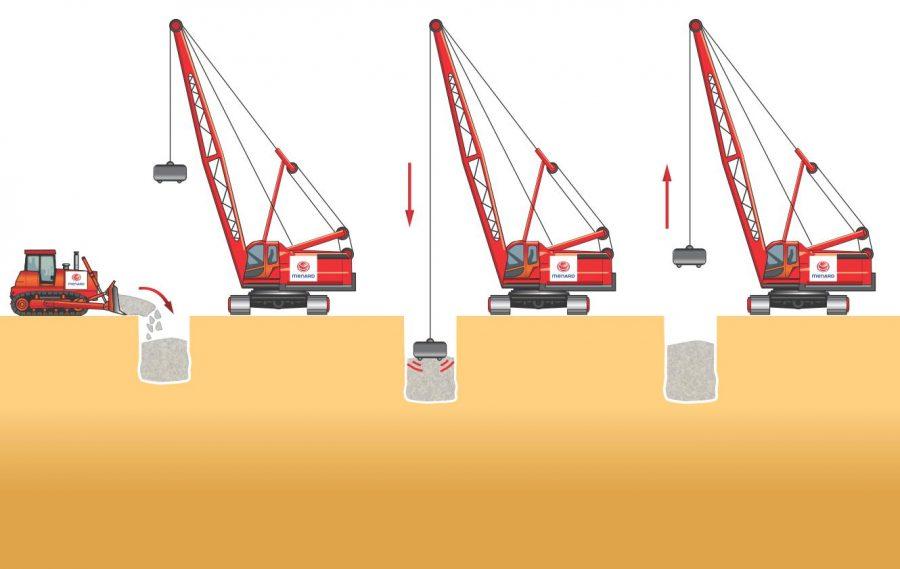

1 Kolumny Wymiany Dynamicznej DR Kolumny Wymiany Dynamicznej DR Strona główna Wzmacnianie gruntu Technologie Kolumny Wymiany Dynamicznej DR Metoda Dynamicznej Wymiany jest niejako rozwinięciem technologii dynamicznego zagęszczenia DC i jest wykorzystywana w gruntach, charakteryzujących się znaczną ściśliwością. Opis Technologia wymiany dynamicznej polega na wykonaniu w gruncie spoistym kolumn wielkośrednicowych. Kolumny formowane są ciężkim ubijakiem o masie od 15 do 30 ton, zrzucanym z wysokości od 10 do 30 m. Na wykonanie pojedynczej kolumny składa się kilka serii uderzeń. Rozpoczęcie procesu ubijania następuje w płytkim wykopie wypełnionym kruszywem mineralnym. Pierwsza seria uderzeń kształtuje krater w podłożu, który uzupełnia się materiałem zasypowym. Kolejne serie dosypywania kruszywa do wykopu i ubijania powtarzane są do momentu uformowania kolumny DR według założeń projektu. Koniec formowania kolumny sygnalizuje zmniejszenie wartości wpędu ubijaka. Kolumny wielkośrednicowe (od 1,6m do 3,0m) wbijane są do 1 / 5

2 głębokości 4,0-7,0m. Warstwa przypowierzchniowa 0,5-1,0 m zagęszczana jest za pomocą ciężkich walców wibracyjnych. Zastosowanie Kolumny często stosuje się jako wzmocnienie pod nasypy drogowe lub kolejowe (kolumny polepszają stateczność oraz zwiększają współczynnik bezpieczeństwa nasypu). Z powodzeniem mogą być również stosowane do redukcji osiadań fundamentów budynków handlowych i przemysłowych oraz do stabilizacji wysypisk. 2 / 5

Kolumny wymiany dynamicznej mogą być wykonywane zarówno w luźnych gruntach niespoistych oraz plastycznych, miękkoplastycznych gruntach spoistych, a także

Do formowania kolumn wymiany dynamicznej mogą być stosowane kruszywa naturalne, materiały poprodukcyjne (żużel, spieki), destrukt betonowy, asfaltowy oraz

3 Kolumny wymiany dynamicznej mogą być wykonywane zarówno w luźnych gruntach niespoistych oraz plastycznych, miękkoplastycznych gruntach spoistych, a także organicznych. Do formowania kolumn wymiany dynamicznej mogą być stosowane kruszywa naturalne, materiały poprodukcyjne (żużel, spieki), destrukt betonowy, asfaltowy oraz gruz (bez części drewnianych, metalowych). Wymagane jest stosowanie materiałów różnoziarnistych o zawartości frakcji pylastej mniej niż 5%. Typowe głębokości kolumn wahają się od 4,0 do 7,0m i osiągają średnice od 1,6 do 3,0m. Rozstawy kolumn zależą od przekazywanych obciążeń i warunków gruntowych. 3 / 5

4 Zastosowanie technologii wiąże się z wygenerowaniem fali uderzeniowej, która w sposób niekorzystny może oddziaływać na sąsiadujące obiekty budowlane, dlatego zaleca się prowadzenie prac metodą wymiany dynamicznej w odległości co najmniej 50m od obiektu. Realizacje Obwodnica Szczurowa, ok m2, Trasa Siekierkowska, Warszawa, ok m2, Obwodnica Wojnicza, ok m2, Droga Krajowa nr 7, Nowy Dwór Gdański, ok m2, Terminal Kontenerowy, Port Elbląg, ok m2, Cetrum Handlowe Carrefour, Kraków, ok m2, Castorama, Gdańsk, ok m2, Zakład Unieszkodliwiania Odpadów, Gdańsk Szadółki, ok m2. Zalety Solidnie uformowania - technologia formowania kolumn zapewnia im krępy kształt, to 4 / 5

5 Powered by TCPDF ( Menard zaś jest gwarantem nie wystąpienia zjawiska rozmycia i wyboczenia; Wzmocnienie w skali globalnej - realizowane jako uformowanie kolumny i poprawienie własności mechanicznych gruntu pomiędzy kolumnami; Przyjazna środowisku - kolumny wymiany dynamicznej można formować z materiału uzyskanego z recyklingu (przekrusz betonowy, grubo-okruchowy, itp.); Wysoka wydajność - technologię DR charakteryzują bardzo duże wydajności, dochodzące nawet do kilkuset metrów kwadratowych wzmocnionego podłoża na dzień (przy zastosowaniu pojedynczego zestawu do wykonywania kolumn DR). 5 / 5
