1 Rozwiązania zabezpieczające silniki Chronią Twoje inwestycje

2 Rozwiązania zabezpieczające silniki Linia produktów Allen-Bradley do zabezpieczania silników obejmuje szereg prostych, wyspecjalizowanych urządzeń, przystosowanych do ochrony przeciążeniowej, i posiadających możliwości diagnostyczne oraz zintegrowanych ze sterownikami Logix. Ważna rola zabezpieczenia silnika Silniki elektryczne są podstawą nowoczesnego przemysłu, zapewniając energię mechaniczną wymaganą w większości procesów produkcyjnych. Zbyt duże obciążenie i zbyt intensywna praca przekłada się na ryzyko wystąpienia nieprzewidzianych przestojów, podczas których silnik wyłącza się i oczekuje na ponowne uruchomienie. Bearing, 51% Źródło IEEE Petro-Chemical Paper PCIC Causes of Motor Failures Rotor Bar, 5% Unknown, 10% External, 16% Stator Winding, 16% Shaft Coupling, 2% 75% awarii silników można uniknąć wykorzystując odpowiednie środki zabezpieczające Przekaźniki monitorujące MachineAlert Główne cechy: Programowalne załączanie i blokowanie na wybranym poziomie Regulowany czas opóźnienia Urządzenia trójfazowe zasilane przez obwód pomiarowy Regulowane nastawy pomiarów Bimetaliczne przekaźniki przeciążeniowe Główne cechy: Kompensacja temperatury otoczenia Przystosowane do aplikacji z napędami prądu stałego i przemiennikami częstotliwości do 400 Hz Opcjonalnie zdalne resetowanie cewki i zewnętrzne akcesoria do resetowania Przekaźnik zabezpieczający silnik/zasilacz 857 Główne cechy: Odpowiednie dla dowolnego napięcia do V Konfigurowalne systemy blokujące zapewniające podstawowe funkcje logiczne Wszystkie ustawienia, zdarzenia i wskazania znajdują się w pamięci nieulotnej 2

3 Elektroniczny przekaźnik przeciążeniowy E1 Plus Główne cechy: Ochrona na podstawie pomiaru prądu Niskie zużycie energii Moduły rozszerzeń z mocowaniem bocznym umożliwiają konfigurację zabezpieczeń i komunikacji Elektroniczny przekaźnik przeciążeniowy E300 Główne cechy: Zapewniają kluczowe funkcje zabezpieczenia silnika Komunikacja i diagnostyka z możliwością tworzenia rejestrów danych i sterowania silnikiem z przekaźnika Mogą uprościć architekturę sterowania Zestawienie funkcji MachineAlert Przekaźnik bimetaliczny E1 Plus, Model EE E Funkcje zabezpieczenia Przeciążenie Zanik fazy Zwarcie doziemne Asymetria prądów Zablokowanie Zbyt niskie/wysokie napięcie Asymetria napięcia Zbyt wysoka/niska moc Funkcje diagnostyczne % pełnego obciążenia prądowego % wykorzystania pojemności cieplnej Napięcie Moc Energia Funkcje integracji DeviceLogix Sterownik Logix 3

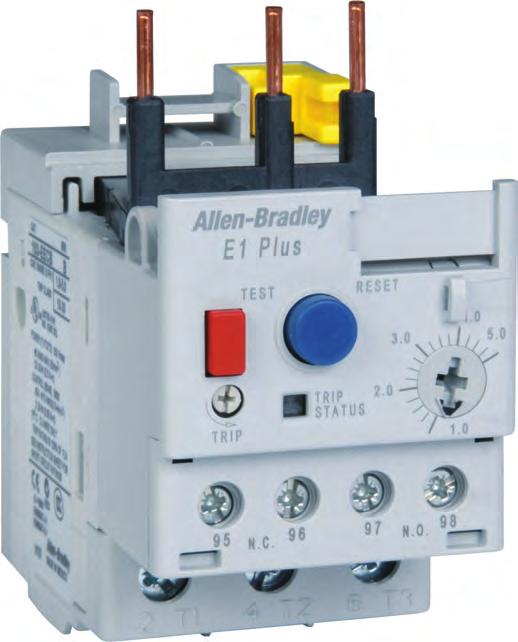

4 E1 Plus Elektroniczny przekaźnik przeciążeniowy Półprzewodnikowy przekaźnik przeciążeniowy E1 Plus, oferowany w dwóch wariantach, zapewnia kompensację temperatury otoczenia, zabezpieczenia termiczne i zaniku fazy oraz szeroki zakres regulacji 5:1. Model ED zapewnia stałe zabezpieczenie, natomiast model EE daje możliwość wyboru opcji i rozszerzenia zabezpieczenia. Możliwość wyboru klasy wyzwalania i trybu kasowania Możliwość wyboru pomiędzy trybami kasowania ręcznym/ auto Do 4 opcji klasy wyzwalania Moduły o mocowaniu bocznym Komunikacja Zabezpieczenie Zdalne kasowanie Na zdjęciu model 193-EE Zakres prądu 5:1 Szeroki zakres FLA 4 Dostosowanie do wymogów Opcjonalny moduł o mocowaniu bocznym* dla przekaźników przeciążeniowych E1 Plus pozwala na dostosowanie urządzenia do konkretnych wymogów danego zastosowania. * Moduł o mocowaniu bocznym dostępny jest wyłącznie dla modelu EE Moduły komunikacyjne EtherNet/IP DeviceNet ProfiBus Moduły zabezpieczające Zwarcie doziemne Zabezpieczenie przed zablokowaniem wirnika Zabezpieczenie ziemnozwarciowe/ przed zablokowaniem wirnika Moduł PTC

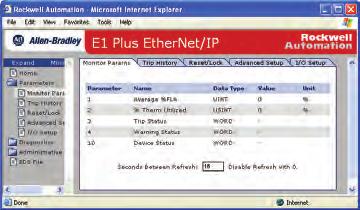

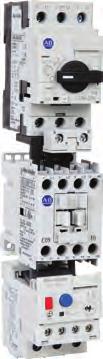

5 Specyfikacje modeli Diagnostyka Seria 193, Model ED Zakres prądu 0,1 45 A Klasa wyzwalania 10 stała Tryb kasowania Wyłącznie ręczny Moduły o mocowaniu bocznym Zakres prądu Klasa wyzwalania Tryb kasowania Moduły o mocowaniu bocznym Seria 193/592, Model EE 0,1 800 A 10, 15, 20, 30 regulowana Automatyczny i ręczny Komunikacyjne, zabezpieczające, resetujące Mocowane bocznie moduły komunikacyjne E1 Plus zapewniają ekonomiczne przekazywanie do architektury sterowania informacji przetwarzanych w czasie rzeczywistym. DeviceNet EtherNet/IP PROFIBUS Opcje mocowania Montaż na szynie DIN z wykorzystaniem otworów przelotowych Zalety Zawiera zintegrowane wejścia/wyjścia Zapewnia wygodne lokalne podłączenie wejść (2) i wyjść (1) silnika, co upraszcza architekturę sterowania Dostarcza dane operacyjne i diagnostyczne Średni prąd silnika Wykorzystanie % pojemności cieplnej Stan urządzenia Identyfikacja wyzwoleń i ostrzeżeń Historia wyzwoleń (5 ostatnich wyzwoleń) Rozszerza funkcje zabezpieczające Ostrzeżenie przed przeciążeniem Zabezpieczenie przed zablokowaniem Ostrzeżenie przed niedociążeniem Rozrusznik silnikowy IEC Rozrusznik silnikowy NEMA Moduły resetujące Zdalne resetowanie Zdalny wskaźnik Otwór pod przycisk 22 mm 5

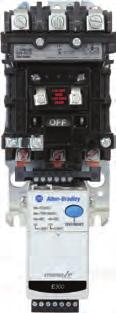

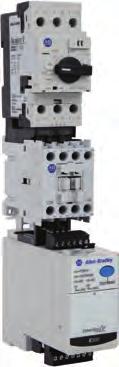

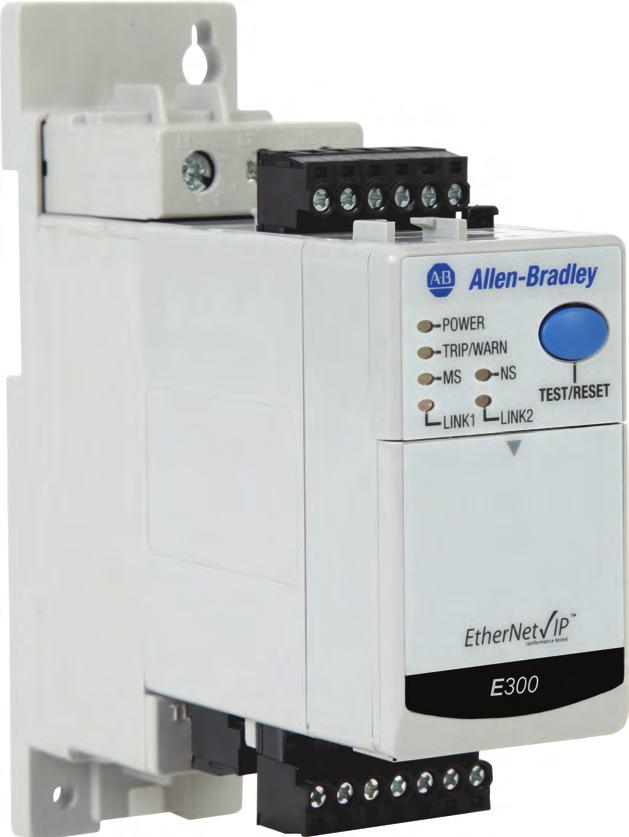

6 Elektroniczny przekaźnik przeciążeniowy E300 Elektroniczny przekaźnik przeciążeniowy E300 charakteryzuje elastyczna konstrukcja oraz zaawansowane inteligentne funkcje. Diagnostyka w czasie rzeczywistym dostarcza użyteczne informacje, zapewniając maksymalny czas pracy bez przestojów i ochronę urządzeń. Moduł komunikacyjny Moduł sterowania Moduł wykrywania zwarcia doziemnego Ustawienia na panelu Konfiguracja adresu sieciowego Przywracanie fabrycznych ustawień domyślnych Możliwość ustawienia zabezpieczeń Modułowa budowa Nowa modułowa budowa przekaźników przeciążeniowych E300 umożliwia dostosowanie urządzenia do wymogów aplikacji. Podwójny port EtherNet/IP Obsługa topologii pierścienia Wyjmowane listwy zaciskowe 6 Port rozszerzeń Rozbudowa we/wy Stanowisko operatora Dostosowanie do wymogów Szeroki wybór akcesoriów dla przekaźników przeciążeniowych E300 umożliwia dostosowanie ich do wymogów konkretnego zastosowania. Klienci mogą wybrać nawet 4 dostępne moduły we/ wy oraz 4 moduły analogowe we/ wy wraz z zasilaniem i interfejsem operatora. Rozbudowa cyfrowych we/wy 4 wejścia/ 2 wyjścia 24 V DC 120 V AC 240 V AC

7 Specyfikacje modułów Diagnostyka Moduł komunikacyjny 193-ECM* Funkcje EtherNet/IP DeviceNet Moduł sterowania 193-EIO* We/wy We/wy i zabezpieczenie Napięcie sterujące Wejścia Wyjścia przekaźnikowe Wejścia Wyjścia przekaźnikowe V AC 50/60 Hz V AC 50/60 Hz Moduł wykrywania zwarcia doziemnego 592/193-ESM* Opcje czujników: Napięcie/prąd/zwarcie doziemne Prąd/zwarcie doziemne Prąd Opcje mocowania 24 V DC Zakres prądu: 0,5 30 A 6 60 A A A Przekaźnik przeciążeniowy E300 przekazuje informacje diagnostyczne dotyczące silnika w czasie rzeczywistym, co pozwala proaktywnie diagnozować występujące w silniku problemy oraz efektywnie je rozwiązywać. Informacja ta obejmuje: Prąd Prąd zwarcia doziemnego Napięcie Moc Energia Wykorzystanie % pojemności cieplnej Czas do wyzwolenia Czas do zerowania Historia wyzwoleń Migawka wyzwolenia Opcje komunikacyjne przekaźnika przeciążeniowego E300 pozwalają użytkownikom przeglądać informacje diagnostyczne dzięki wykorzystaniu następujących metod: Profil Add-on Logix Przeglądarka internetowa FactoryTalk View Stacyjki operatorskie Rozrusznik silnikowy z szyną montażową DIN Rozrusznik silnikowy IEC Rozrusznik silnikowy NEMA Rozbudowa analogowych we/wy 3 uniwersalne wejścia/1 wyjście 4 20 ma 0 10 V RTD NTC Rozbudowa zasilania 120/240 V AC 24 V DC Otwór pod przycisk 22 mm Rozbudowa stanowiska operatora Stanowisko diagnostyczne Stanowisko sterowania 7

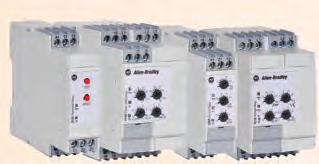

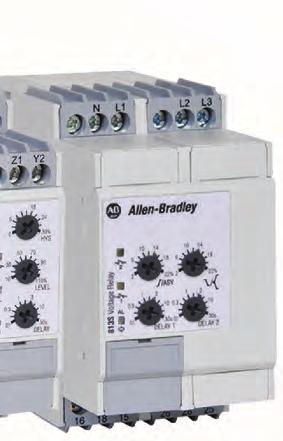

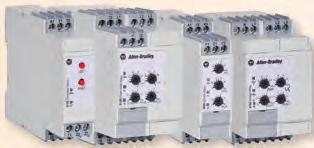

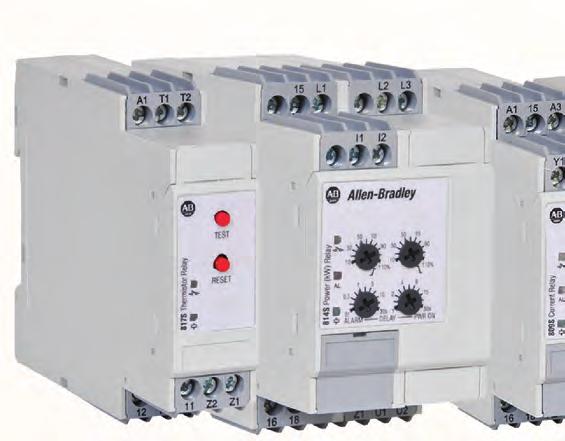

8 Przekaźniki monitorujące MachineAlert Rodzina przekaźników zabezpieczających silniki MachineAlert o dedykowanych funkcjach, zapewnia dodatkowe funkcje ochronne, które mogą zostać w prosty sposób dodane do obwodów sterowania silników. Kontrolki stanu LED Przekaźnik Alarm Zasilanie Konfiguracja przełącznika DIP* Funkcje zabezpieczające Tryb zakazu Opóźnienie rozruchu * W zależności od modelu Przekaźniki te zapewniają dodatkowe zabezpieczenie w połączeniu z bimetalicznymi i elektronicznymi przekaźnikami przeciążeniowymi Regulowane opóźnienie 817S Przekaźnik monitorujący termistory Chroni urządzenia przed zbyt wysoką temperaturą 814S Przekaźnik monitorujący moc (kw) Monitoruje zbyt niską i zbyt wysoką moc czynną oraz kierunek jej przepływu 809S Przekaźnik monitorujący prąd Wykrywa zbyt niski i zbyt wysoki prąd 813S Przekaźnik monitorujący napięcie Chroni przed skutkami uszkodzeń wynikających z zaniku fazy, zbyt niskiego lub zbyt wysokiego napięcia, asymetrii fazy i jakości napięcia linii zasilającej Najlepsze zastosowania Ochrona przed zasilaniem tylko z jednej fazy podczas rozruchu i pracy silników Wykrywanie niewłaściwej kolejności faz i powstrzymanie silnika przed uruchomieniem Wykrywanie braku obciążenia wskazującego na brak wody w pompach ze smarowaniem wodnym Ochrona silników przed zbyt wysoką temperaturą 8

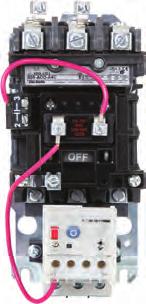

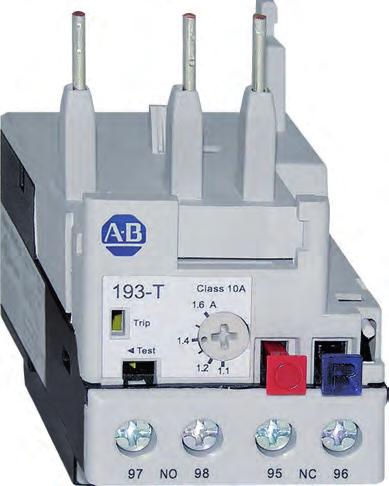

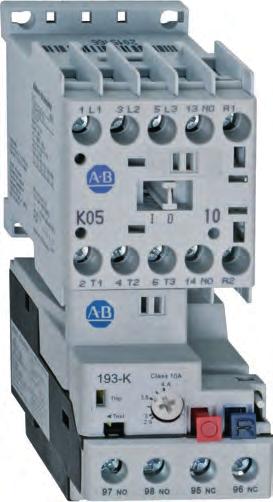

9 Bimetaliczne przekaźniki przeciążeniowe Bimetaliczne termiczne przekaźniki przeciążeniowe kompensują temperaturę otoczenia przy jednoczesnym zabezpieczaniu przed przeciążeniem i zanikiem fazy. Stanowią one ekonomiczne rozwiązanie zapewniające bezpieczeństwo urządzeniom elektrycznym. Widoczne wskazanie wyzwolenia Tryby kasowania Przełącznik resetowania z możliwością wyboru trybu ręcznego lub automatycznego Opcja zdalnego resetowania cewki 193-K Przekaźnik bimetaliczny Bimetaliczne przekaźniki przeciążeniowe 193-K zostały zaprojektowane do stosowania z miniaturowymi stycznikami 100-K oraz miniaturowymi stycznikami rewersyjnymi 104-K Przekaźnik bimetaliczny 193-T Bimetaliczne przekaźniki przeciążeniowe 193-T zostały zaprojektowane do stosowania z miniaturowymi stycznikami 100-C oraz miniaturowymi stycznikami rewersyjnymi 104-C Zapewniają podstawowe zabezpieczenie silnika w korzystnej cenie Najlepsze zastosowania Idealne dla przemysłu lekkiego i niekrytycznych procesach Przenośniki Wentylatory Pompy Silniki sterowane przez przemienniki częstotliwości Silniki prądu stałego 9

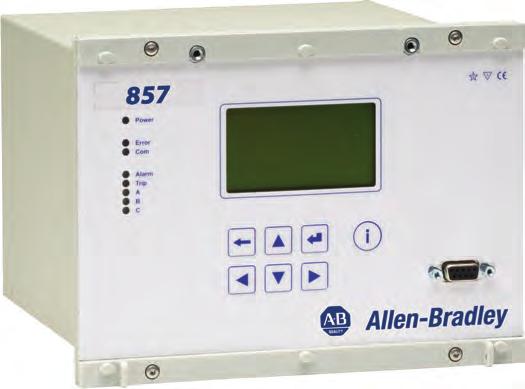

10 Przekaźnik zabezpieczający silnik/zasilacz 857 Przekaźniki zabezpieczające 857 do silników i zasilaczy średniego/wysokiego napięcia zapewniają podstawowe funkcje ochronne niezbędne do zabezpieczania silników i zasilaczy w sieciach dystrybucyjnych usług komunalnych, przemyśle ciężkim, elektrowniach i zastosowaniach morskich. Konfigurowalny wyświetlacz na przedniej części obudowy Zabezpieczenie odbiorników Dwa opcjonalne 12. kanałowe skanery RTD Połączenie światłowodowe Chroni silniki dzięki zastosowaniu w przekaźniku zabezpieczającym zaawansowanemu systemowi monitorującemu i zwiększonej funkcjonalności Zabezpieczenie silnika lub zasilacza Konfigurowalny za pomocą pojedynczego parametru Trzy porty komunikacyjne Obsługa wielu protokołów EtherNet/IP IEC Modbus DNP3 Profibus EC 101/103 DeviceNet Funkcje To urządzenie posiada wiele programowalnych funkcji przydatnych przy wystąpieniu różnych sytuacji związanych z zabezpieczeniem i komunikacją: Ultra szybkie zabezpieczenie łukoochronne (opcjonalne) Ocena jakości energii Nadzór obwodu wyzwalania Zabezpieczenie wyłącznikiem automatycznym Pełna ochrona i sterowanie 10

11 Cechy pozwalające wybrać produkt Diagnostyka Użyteczność E1 Plus* E Przekaźnik bimetaliczny Możliwość wyboru trybu resetowania Wbudowany przycisk test/ reset Ręczne wyzwalanie % FLA % TCU RMS Ampery Napięcie Moc Energia Rejestr wyzwoleń Migawka wyzwolenia Rejestr ostrzeżeń Wirtualny zegar Zegar czasu rzeczywistego E1 Plus* Wiele opcji wyboru klasy wyzwalania Możliwość wyboru trybu kasowania Szeroki zakres prądu Dodatkowe moduły komunikacyjne i zabezpieczania Wydajność Zabezpieczenie Diagnostyka Sieci i integracja Wbudowana logika i we/wy Skalowalność E300 Szeroki zakres prądu Wysoka wydajność i zaawansowana diagnostyka Wbudowana komunikacja Modułowość Wiele opcji rozszerzeń 857 Duży zakres konfiguracji Zabezpieczenie silnika i zasilacza w jednym urządzeniu Wiele interfejsów komunikacyjnych i protokołów Szerokie możliwości diagnostyczne Odpowiednie dla wszystkich systemów napięcia do V Przekaźnik bimetaliczny * W porównaniu wykorzystano model EE, E1 Plus. E1 Plus* E Zapobiegaj awariom silnika, chroń swoje inwestycje 11

12 Lokalny dystrybutor Odwiedź naszą stronę internetową aby znaleźć lokalnego dystrybutora. Katalog produktów on-line Nasze portfolio urządzeń zabezpieczających silniki zostało opracowane aby chronić twoje inwestycje przemysłowe. Connected Enterprise Dowiedz się więcej o Connected Enterprise, które przetwarza dane uzyskiwane w czasie rzeczywistym, otrzymywane od inteligentnych urządzeń i systemów wielozadaniowego sterowania z zakładów produkcyjnych lub odległych lokalizacji w celu ich praktycznego wykorzystania. Product Selection Toolbox Nasza szeroka gama efektywnych narzędzi służących do wyboru produktów i konfiguracji systemów pomoże Ci w wybraniu i wdrożeniu naszych produktów. Rockwell Automation, Inc. (NYSE:ROK), jest największą firmą na świecie zajmującą się opracowywaniem rozwiązań z zakresu automatyki przemysłowej, wyposażając klientów w narzędzia zwiększające wydajność produkcji i pozwalające na wspieranie zrównoważonego rozwoju na świecie. Sztandarowe produkty marek Allen-Bradley i Rockwell Software znane są na całym świecie ze swojej innowacyjności i doskonałości. Allen-Bradley, DeviceLogix, E1 Plus, E300, FactoryTalk, LISTEN. THINK. SOLVE., MachineAlert oraz Rockwell Software są znakami towarowymi Rockwell Automation, Inc. Znaki towarowe nie będące własnością firmy Rockwell Automation stanowią własność odnośnych firm. Publikacja 193-BR029B-PL-P Październik 2014 Copyright 2014 Rockwell Automation, Inc. Wszelkie prawa zastrzeżone. Wydrukowano w USA.
