1 SPIS TREŚCI: 1. WSTĘP PODSTAWA OPRACOWANIA DANE INWESTYCJI CHARAKTERYSTYKA OBIEKTU OPIS STANU ISTNIEJĄCEGO OPIS TECHNICZNY PRAC ROZBIÓRKOWYCH Opis przyjętej technologii prac rozbiórkowych Kolejność wykonywania robót rozbiórkowych: Wygrodzenie i zabezpieczenie terenu rozbiórki Warunki bezpieczeństwa i higieny pracy przy wykonywaniu robót rozbiórkowych UWAGI OGÓLNE DOKUMENTACJA FOTOGRAFICZNA... 6 str. 1

.. 3 6.2. Kolejność wykonywania robót rozbiórkowych:... 4

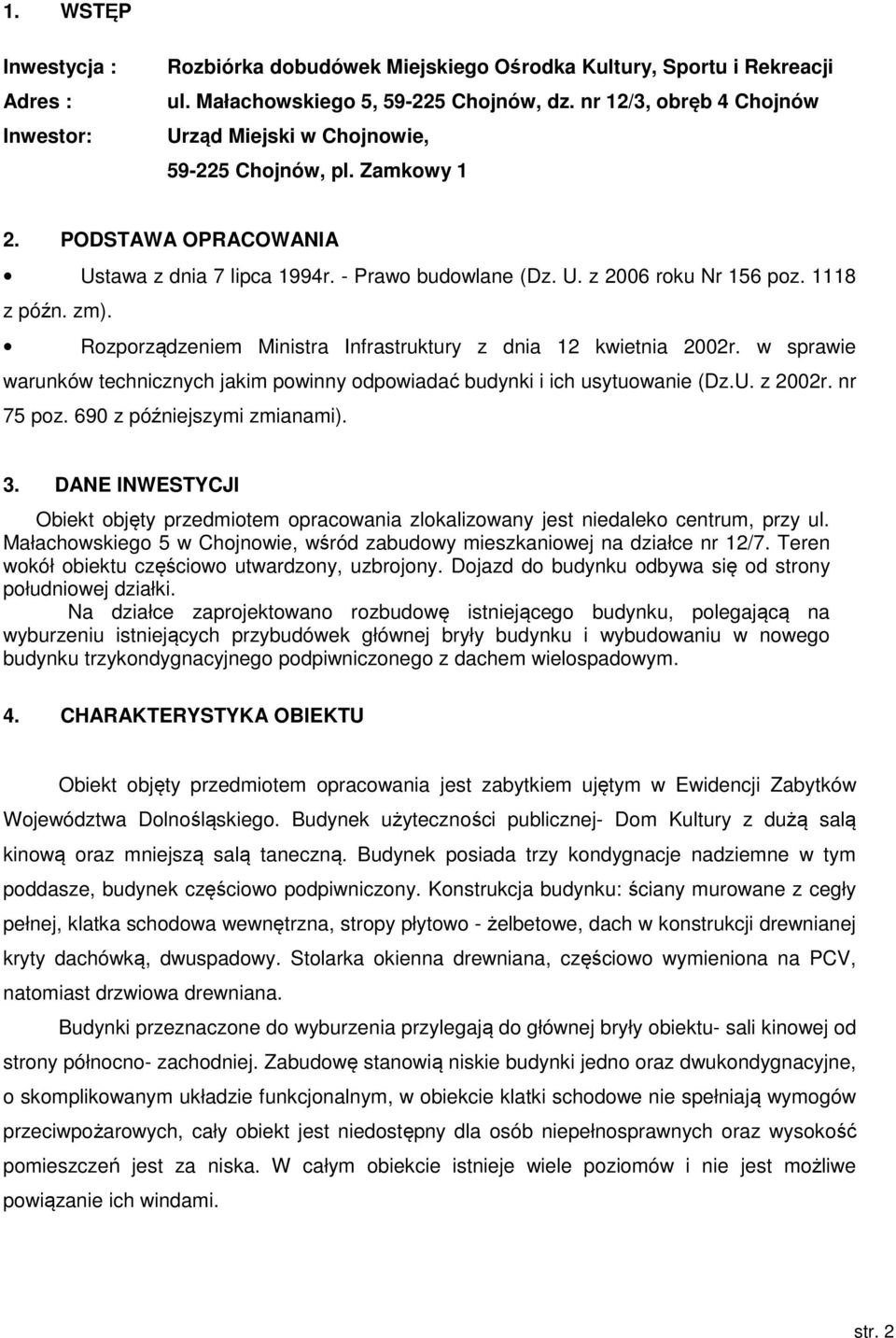

2 1. WSTĘP Inwestycja : Adres : Inwestor: Rozbiórka dobudówek Miejskiego Ośrodka Kultury, Sportu i Rekreacji ul. Małachowskiego 5, Chojnów, dz. nr 12/3, obręb 4 Chojnów Urząd Miejski w Chojnowie, Chojnów, pl. Zamkowy 1 2. PODSTAWA OPRACOWANIA Ustawa z dnia 7 lipca 1994r. - Prawo budowlane (Dz. U. z 2006 roku Nr 156 poz z późn. zm). Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002r. nr 75 poz. 690 z późniejszymi zmianami). 3. DANE INWESTYCJI Obiekt objęty przedmiotem opracowania zlokalizowany jest niedaleko centrum, przy ul. Małachowskiego 5 w Chojnowie, wśród zabudowy mieszkaniowej na działce nr 12/7. Teren wokół obiektu częściowo utwardzony, uzbrojony. Dojazd do budynku odbywa się od strony południowej działki. Na działce zaprojektowano rozbudowę istniejącego budynku, polegającą na wyburzeniu istniejących przybudówek głównej bryły budynku i wybudowaniu w nowego budynku trzykondygnacyjnego podpiwniczonego z dachem wielospadowym. 4. CHARAKTERYSTYKA OBIEKTU Obiekt objęty przedmiotem opracowania jest zabytkiem ujętym w Ewidencji Zabytków Województwa Dolnośląskiego. Budynek użyteczności publicznej- Dom Kultury z dużą salą kinową oraz mniejszą salą taneczną. Budynek posiada trzy kondygnacje nadziemne w tym poddasze, budynek częściowo podpiwniczony. Konstrukcja budynku: ściany murowane z cegły pełnej, klatka schodowa wewnętrzna, stropy płytowo - żelbetowe, dach w konstrukcji drewnianej kryty dachówką, dwuspadowy. Stolarka okienna drewniana, częściowo wymieniona na PCV, natomiast drzwiowa drewniana. Budynki przeznaczone do wyburzenia przylegają do głównej bryły obiektu- sali kinowej od strony północno- zachodniej. Zabudowę stanowią niskie budynki jedno oraz dwukondygnacyjne, o skomplikowanym układzie funkcjonalnym, w obiekcie klatki schodowe nie spełniają wymogów przeciwpożarowych, cały obiekt jest niedostępny dla osób niepełnosprawnych oraz wysokość pomieszczeń jest za niska. W całym obiekcie istnieje wiele poziomów i nie jest możliwe powiązanie ich windami. str. 2

zm). Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002r. nr 75 poz.

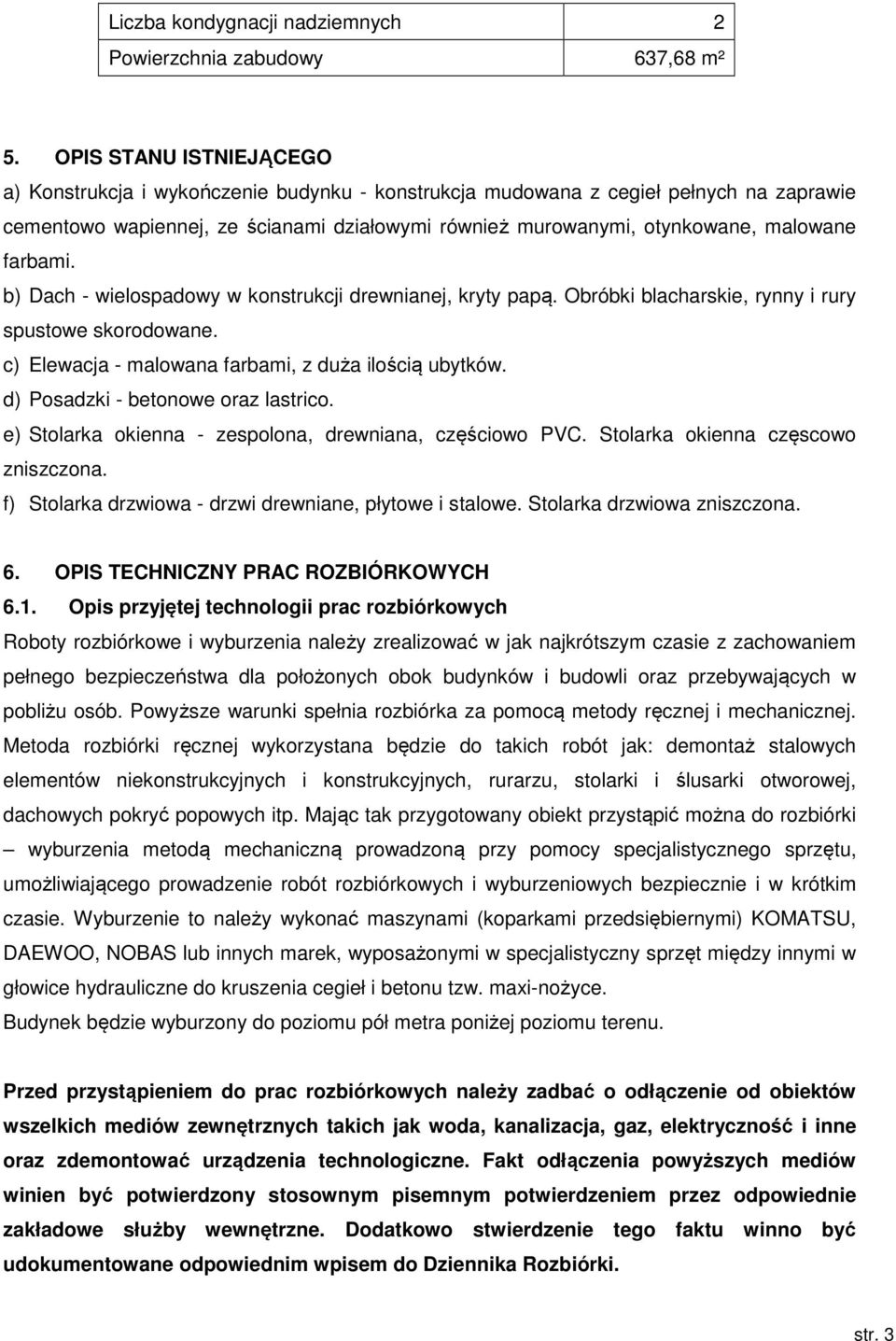

3 Liczba kondygnacji nadziemnych 2 Powierzchnia zabudowy 637,68 m² 5. OPIS STANU ISTNIEJĄCEGO a) Konstrukcja i wykończenie budynku - konstrukcja mudowana z cegieł pełnych na zaprawie cementowo wapiennej, ze ścianami działowymi również murowanymi, otynkowane, malowane farbami. b) Dach - wielospadowy w konstrukcji drewnianej, kryty papą. Obróbki blacharskie, rynny i rury spustowe skorodowane. c) Elewacja - malowana farbami, z duża ilością ubytków. d) Posadzki - betonowe oraz lastrico. e) Stolarka okienna - zespolona, drewniana, częściowo PVC. Stolarka okienna częscowo zniszczona. f) Stolarka drzwiowa - drzwi drewniane, płytowe i stalowe. Stolarka drzwiowa zniszczona. 6. OPIS TECHNICZNY PRAC ROZBIÓRKOWYCH 6.1. Opis przyjętej technologii prac rozbiórkowych Roboty rozbiórkowe i wyburzenia należy zrealizować w jak najkrótszym czasie z zachowaniem pełnego bezpieczeństwa dla położonych obok budynków i budowli oraz przebywających w pobliżu osób. Powyższe warunki spełnia rozbiórka za pomocą metody ręcznej i mechanicznej. Metoda rozbiórki ręcznej wykorzystana będzie do takich robót jak: demontaż stalowych elementów niekonstrukcyjnych i konstrukcyjnych, rurarzu, stolarki i ślusarki otworowej, dachowych pokryć popowych itp. Mając tak przygotowany obiekt przystąpić można do rozbiórki wyburzenia metodą mechaniczną prowadzoną przy pomocy specjalistycznego sprzętu, umożliwiającego prowadzenie robót rozbiórkowych i wyburzeniowych bezpiecznie i w krótkim czasie. Wyburzenie to należy wykonać maszynami (koparkami przedsiębiernymi) KOMATSU, DAEWOO, NOBAS lub innych marek, wyposażonymi w specjalistyczny sprzęt między innymi w głowice hydrauliczne do kruszenia cegieł i betonu tzw. maxi-nożyce. Budynek będzie wyburzony do poziomu pół metra poniżej poziomu terenu. Przed przystąpieniem do prac rozbiórkowych należy zadbać o odłączenie od obiektów wszelkich mediów zewnętrznych takich jak woda, kanalizacja, gaz, elektryczność i inne oraz zdemontować urządzenia technologiczne. Fakt odłączenia powyższych mediów winien być potwierdzony stosownym pisemnym potwierdzeniem przez odpowiednie zakładowe służby wewnętrzne. Dodatkowo stwierdzenie tego faktu winno być udokumentowane odpowiednim wpisem do Dziennika Rozbiórki. str. 3

farbami. b) Dach - wielospadowy w konstrukcji drewnianej, kryty papą. Obróbki blacharskie, rynny i rury spustowe skorodowane. c) Elewacja - malowana farbami, z duża ilością ubytków.

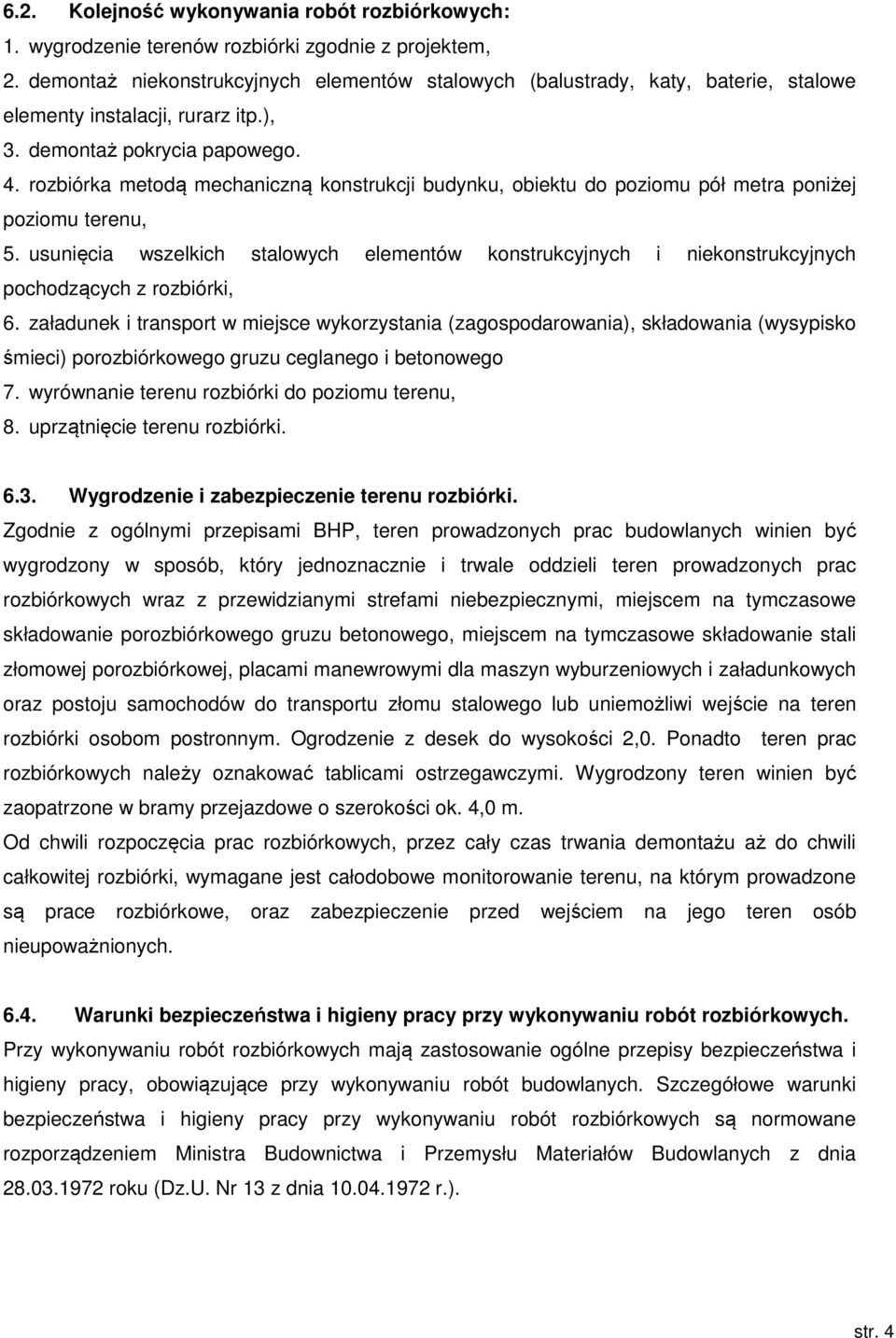

4 6.2. Kolejność wykonywania robót rozbiórkowych: 1. wygrodzenie terenów rozbiórki zgodnie z projektem, 2. demontaż niekonstrukcyjnych elementów stalowych (balustrady, katy, baterie, stalowe elementy instalacji, rurarz itp.), 3. demontaż pokrycia papowego. 4. rozbiórka metodą mechaniczną konstrukcji budynku, obiektu do poziomu pół metra poniżej poziomu terenu, 5. usunięcia wszelkich stalowych elementów konstrukcyjnych i niekonstrukcyjnych pochodzących z rozbiórki, 6. załadunek i transport w miejsce wykorzystania (zagospodarowania), składowania (wysypisko śmieci) porozbiórkowego gruzu ceglanego i betonowego 7. wyrównanie terenu rozbiórki do poziomu terenu, 8. uprzątnięcie terenu rozbiórki Wygrodzenie i zabezpieczenie terenu rozbiórki. Zgodnie z ogólnymi przepisami BHP, teren prowadzonych prac budowlanych winien być wygrodzony w sposób, który jednoznacznie i trwale oddzieli teren prowadzonych prac rozbiórkowych wraz z przewidzianymi strefami niebezpiecznymi, miejscem na tymczasowe składowanie porozbiórkowego gruzu betonowego, miejscem na tymczasowe składowanie stali złomowej porozbiórkowej, placami manewrowymi dla maszyn wyburzeniowych i załadunkowych oraz postoju samochodów do transportu złomu stalowego lub uniemożliwi wejście na teren rozbiórki osobom postronnym. Ogrodzenie z desek do wysokości 2,0. Ponadto teren prac rozbiórkowych należy oznakować tablicami ostrzegawczymi. Wygrodzony teren winien być zaopatrzone w bramy przejazdowe o szerokości ok. 4,0 m. Od chwili rozpoczęcia prac rozbiórkowych, przez cały czas trwania demontażu aż do chwili całkowitej rozbiórki, wymagane jest całodobowe monitorowanie terenu, na którym prowadzone są prace rozbiórkowe, oraz zabezpieczenie przed wejściem na jego teren osób nieupoważnionych Warunki bezpieczeństwa i higieny pracy przy wykonywaniu robót rozbiórkowych. Przy wykonywaniu robót rozbiórkowych mają zastosowanie ogólne przepisy bezpieczeństwa i higieny pracy, obowiązujące przy wykonywaniu robót budowlanych. Szczegółowe warunki bezpieczeństwa i higieny pracy przy wykonywaniu robót rozbiórkowych są normowane rozporządzeniem Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia roku (Dz.U. Nr 13 z dnia r.). str. 4

rozbiórka metodą mechaniczną konstrukcji budynku, obiektu do poziomu pół metra poniżej poziomu terenu, 5.

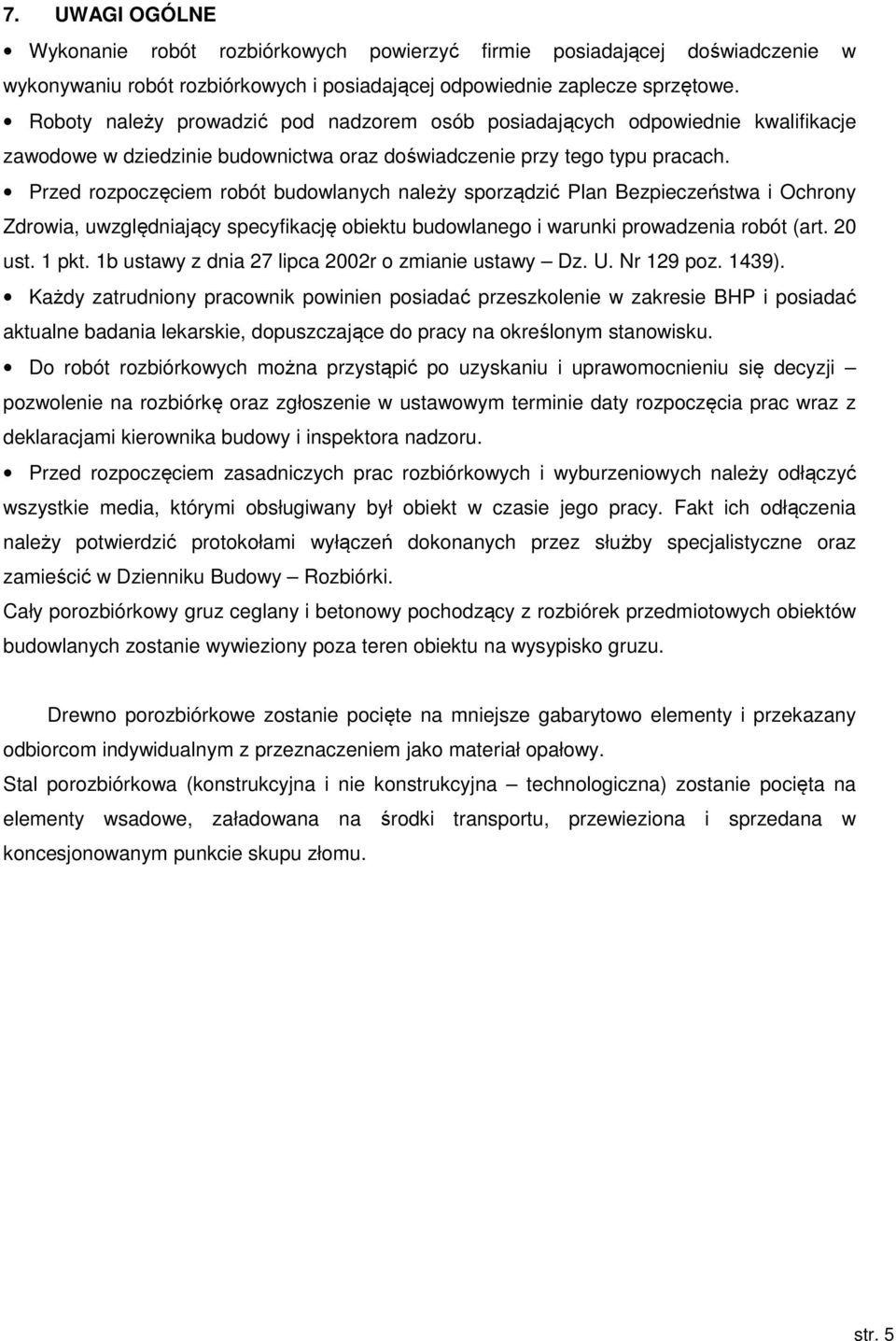

5 7. UWAGI OGÓLNE Wykonanie robót rozbiórkowych powierzyć firmie posiadającej doświadczenie w wykonywaniu robót rozbiórkowych i posiadającej odpowiednie zaplecze sprzętowe. Roboty należy prowadzić pod nadzorem osób posiadających odpowiednie kwalifikacje zawodowe w dziedzinie budownictwa oraz doświadczenie przy tego typu pracach. Przed rozpoczęciem robót budowlanych należy sporządzić Plan Bezpieczeństwa i Ochrony Zdrowia, uwzględniający specyfikację obiektu budowlanego i warunki prowadzenia robót (art. 20 ust. 1 pkt. 1b ustawy z dnia 27 lipca 2002r o zmianie ustawy Dz. U. Nr 129 poz. 1439). Każdy zatrudniony pracownik powinien posiadać przeszkolenie w zakresie BHP i posiadać aktualne badania lekarskie, dopuszczające do pracy na określonym stanowisku. Do robót rozbiórkowych można przystąpić po uzyskaniu i uprawomocnieniu się decyzji pozwolenie na rozbiórkę oraz zgłoszenie w ustawowym terminie daty rozpoczęcia prac wraz z deklaracjami kierownika budowy i inspektora nadzoru. Przed rozpoczęciem zasadniczych prac rozbiórkowych i wyburzeniowych należy odłączyć wszystkie media, którymi obsługiwany był obiekt w czasie jego pracy. Fakt ich odłączenia należy potwierdzić protokołami wyłączeń dokonanych przez służby specjalistyczne oraz zamieścić w Dzienniku Budowy Rozbiórki. Cały porozbiórkowy gruz ceglany i betonowy pochodzący z rozbiórek przedmiotowych obiektów budowlanych zostanie wywieziony poza teren obiektu na wysypisko gruzu. Drewno porozbiórkowe zostanie pocięte na mniejsze gabarytowo elementy i przekazany odbiorcom indywidualnym z przeznaczeniem jako materiał opałowy. Stal porozbiórkowa (konstrukcyjna i nie konstrukcyjna technologiczna) zostanie pocięta na elementy wsadowe, załadowana na środki transportu, przewieziona i sprzedana w koncesjonowanym punkcie skupu złomu. str. 5

Przed rozpoczęciem robót budowlanych należy sporządzić Plan Bezpieczeństwa i Ochrony Zdrowia, uwzględniający specyfikację obiektu budowlanego i warunki prowadzenia robót (art. 20 ust. 1 pkt.

6 8. DOKUMENTACJA FOTOGRAFICZNA Fot. 1 Elewacja południowa Fot. 2 Elewacja zachodnia str. 6

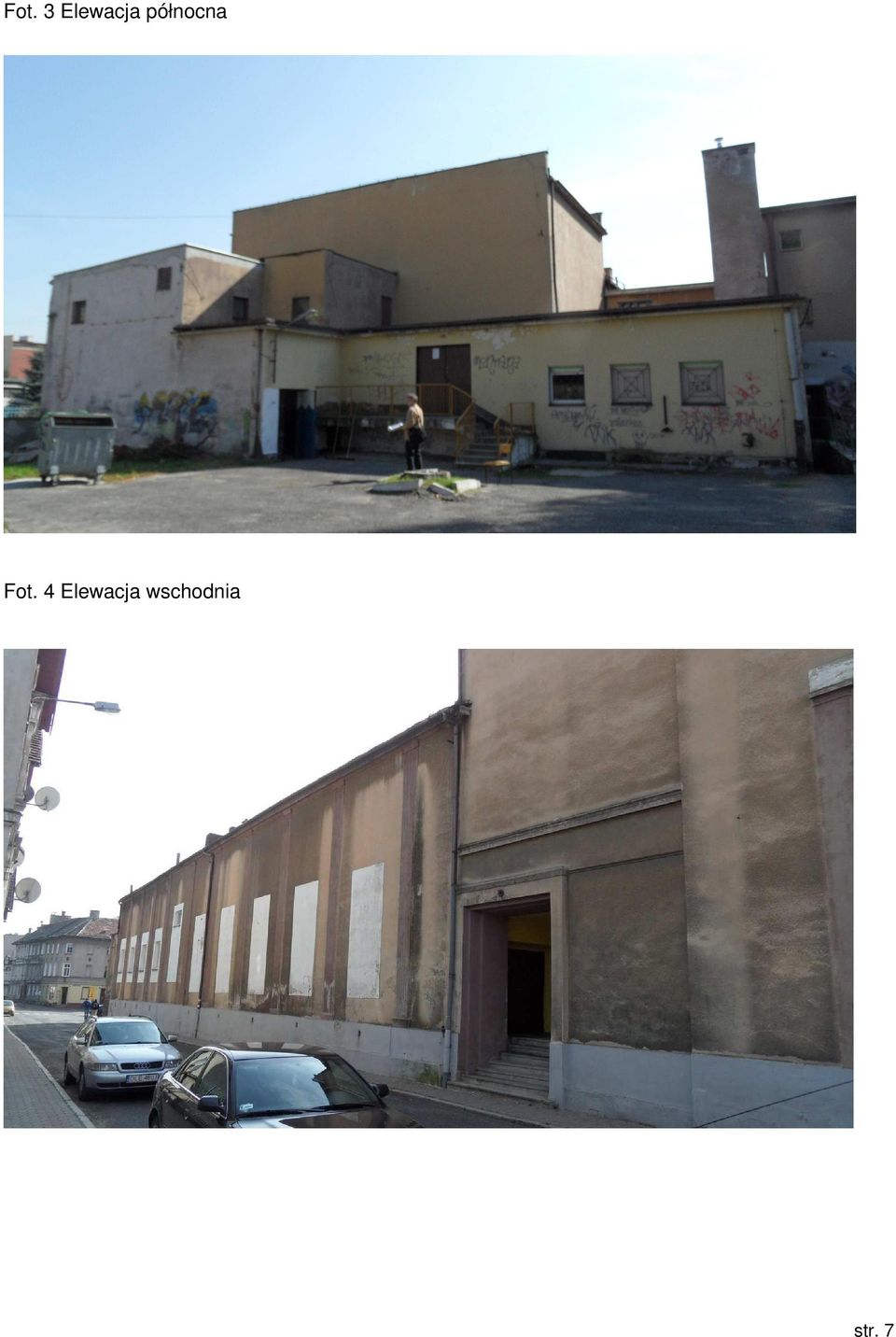

7 Fot. 3 Elewacja północna Fot. 4 Elewacja wschodnia str. 7
