1. Określenie hałasu wentylatora

Transkrypt

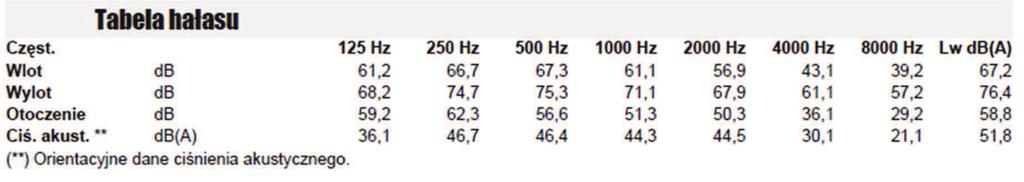

1 1. Określenie hałasu wentylatora -na podstawie danych producenta -na podstawie literatury

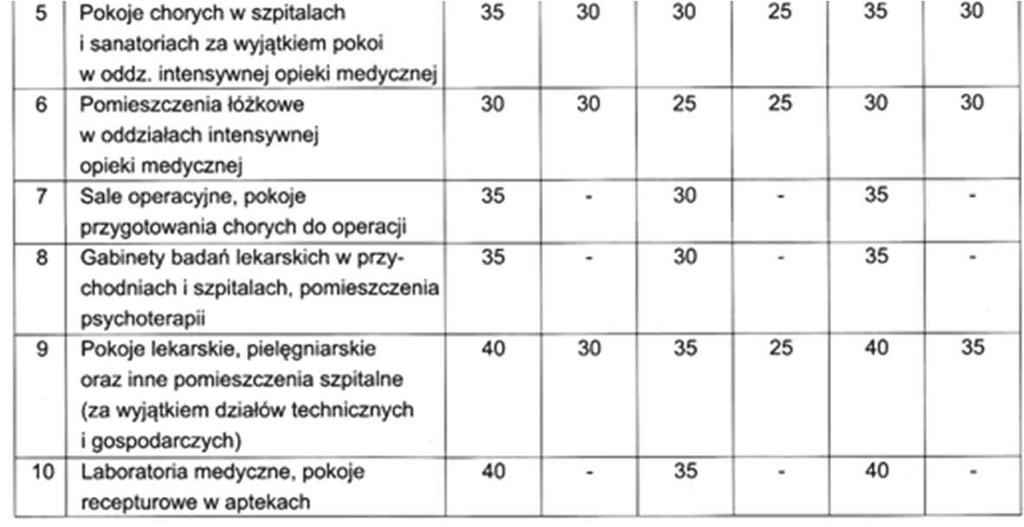

2 2.Określenie dopuszczalnego poziomu dźwięku w pomieszczeniu PN-87/B-02151/02 Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Dopuszczalne wartości poziomu dźwięku w pomieszczeniu.

3 2.Określenie dopuszczalnego poziomu dźwięku w pomieszczeniu

4 2.Określenie dopuszczalnego poziomu dźwięku w pomieszczeniu

5 2.Określenie dopuszczalnego poziomu dźwięku w pomieszczeniu NR = L Am -5dB gdzie: NR- wskaźnik odczuwalności hałasu L Am - średni poziom dźwięku A

6 3.Określenie tłumienia naturalnego instalacji 3.1 Tłumienie w prostych odcinkach kanałów L 1 = 1,09 α l R gdzie: l- długość kanału, m, α- współczynnik pochłaniania dźwięku materiału kanału (zależny od materiału i częstotliwości) R- promień hydrauliczny (R=A/U) Dla kanałów wentylacyjnych z blachy stalowej można przyjmować tłumienie na poziomie 1dB na 10 m kanału

7 3.Określenie tłumienia naturalnego instalacji 3.2 Tłumienie hałasu przy zmianie kierunku przepływu

8 3.Określenie tłumienia naturalnego instalacji 3.3Tłumienie hałasu przy nagłej zmianie przekroju kanału 2 ( m + 1) L 3 = 10log, db 4m gdzie: m=a 1 /A 2, m, A 1 -pole przekroju wlotu, A 2 -pole przekroju wylotu, Uwaga! tłumienie przy zmianie przekroju występuje tylko dla częstotliwości <500Hz (przyjmujemy tylko wartości dodatnie) w konfuzorach i dyfuzorach tłumienie jest pomijalne

9 3.Określenie tłumienia naturalnego instalacji 3.4 Tłumienie hałasu przy rozdziale lub łączeniu strumieni L 4 gdzie: m (1 + = 10log 4, db A 1 + A 2 A i 0 = m i = A A A i powierzchnia przekroju odgałęzienia, m m 0 i ) 2 na którym obliczane jest tłumienie, m 2, A przekrój przewodu przed (za) odgałęzieniem, m 2, Uwaga! W przypadku gdy w rozpatrywanym odgałęzieniu zmiennie ulega kierunek przepływu należy uwzględnić tłumienie przy zmianie kierunku przepływu.

10 3.Określenie tłumienia naturalnego instalacji 3.5 Tłumienie hałasu wskutek odbicia fali dźwiękowej w nawiewnikach lub wywiewnikach L = 31 15log( f A), 5 db f - częstotliwość pasma oktawowego, db, A powierzchnia otworu nawiewnego lub wywiewnego, m 2 Uwaga! tłumienie tylko dla częstotliwości <500Hz (przyjmujemy tylko wartości dodatnie)

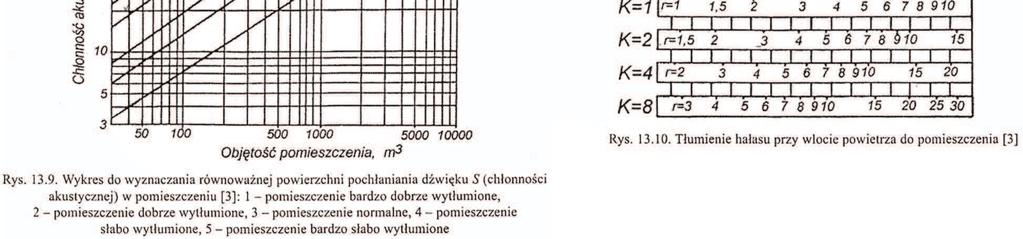

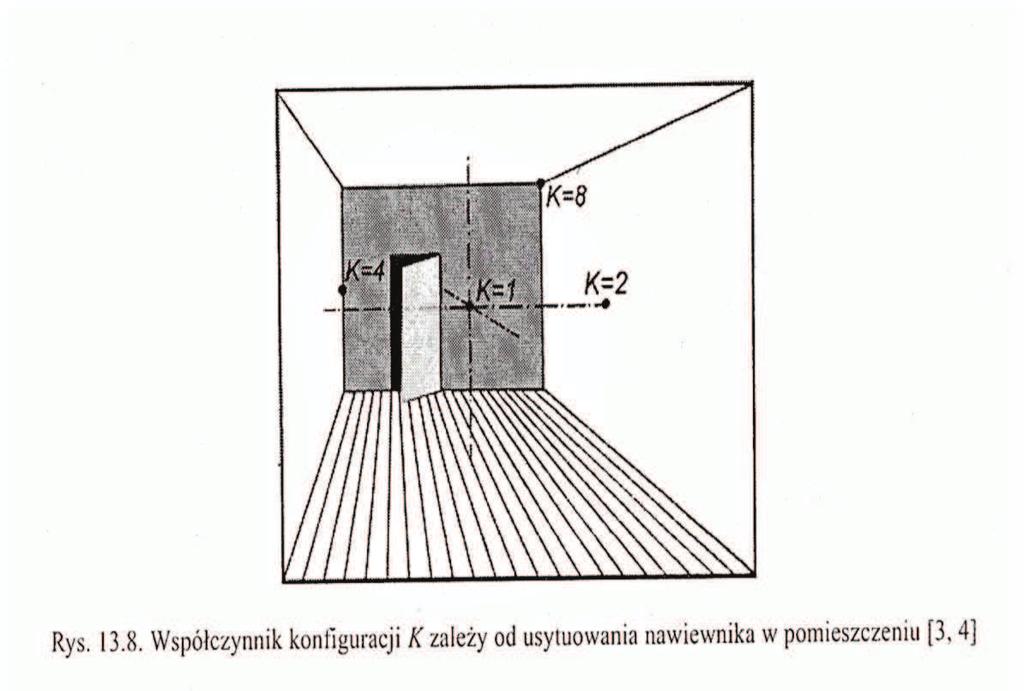

11 3.Określenie tłumienia naturalnego instalacji 3.6 Tłumienie hałasu przy wlocie do pomieszczenia Zależne od: Charakterystyki akustycznej pomieszczenia Objętości pomieszczenia Chłonności akustycznej pomieszczenia, S (m 2 (Sabin)) Usytuowanie nawiewnika/wywiewnika w pomieszczeniu, K Odległość nawiewnika/wywiewnika od strefy przebywania ludzi, r, m.

12 3.Określenie tłumienia naturalnego instalacji K 4 L 6 = 10 log( + ), 2 4 Π r S db

13 Hałas spowodowany prędkością 3.9 Bezwzględny hałas powstający w wyniku przepływu powietrza w kanałach L = log w + 10log A w v, db gdzie: w - maksymalna prędkość w kanałach A w przekrój kanału, w którym występuje maksymalna prędkość powietrza 3.10 Względne widmo hałasu spowodowane prędkością w kanałach

14 Hałas spowodowany prędkością 3.11 Względny poziom hałasu spowodowanego prędkością przepływu Przykład obliczeniowy: Otrzymujemy przez dodanie bezwzględnego hałasu i względnego widma hałasu lub L < L p + Σ L i v, db L p v < L + L 6, db

15 Przykład częstotliwość [Hz] Lp. Wyszczególnienie Hałas wentylatora 68,1 74,6 75, , , Dopuszczalny poziom dźwięku hałasu (NR25) Tłumienie naturalne instalacji 30,4 25,9 21,4 35,7 42,7 31,7 29,7 29,7 3.1 Tłumienie na odcinkach prostych L1 5,7 5,7 5,7 5,7 5,7 5,7 5,7 5,7 3.2 Tłumienie w kolanach (3 kolana) L Kolano 450x Tłumienie w trójniku L Rozdział strumieni L4' Zmiana kierunku L2' Tłumienie odbicia L5 12,7 8,2 3, Tłumienie na wlocie do pomieszczenia L Suma poziomu hałasu pomiesczenia i tłumienia własnego instlacji 85,4 68,9 55,4 62,7 66,7 51,7 47,7 46,7 3.8 Wymagane tłumienie w tłumiku hałasu -17,3 5,7 19,8 9,3 2,1 12,3 12,4 30,3

16 Przykład Przykład - wykres Hz Tłumienie naturalne instalacji Wymagane tłumienie tłumika db

17 Literatura [1] Pełech, A., Wentylacja i Klimatyzacja, [2] KajL, S., Mazurkiewicz, W., Rączka, J., Akustyczne obliczenia instalacji klimatyzacyjnych i wentylacyjnych [3] Hendiger, J., Ziętek, P., Chłudzińska, M., Wentylacja i klimatyzacja materiały pomocnicze do projektowania, [4] Systemair, materiały pomocnicze, 2008
