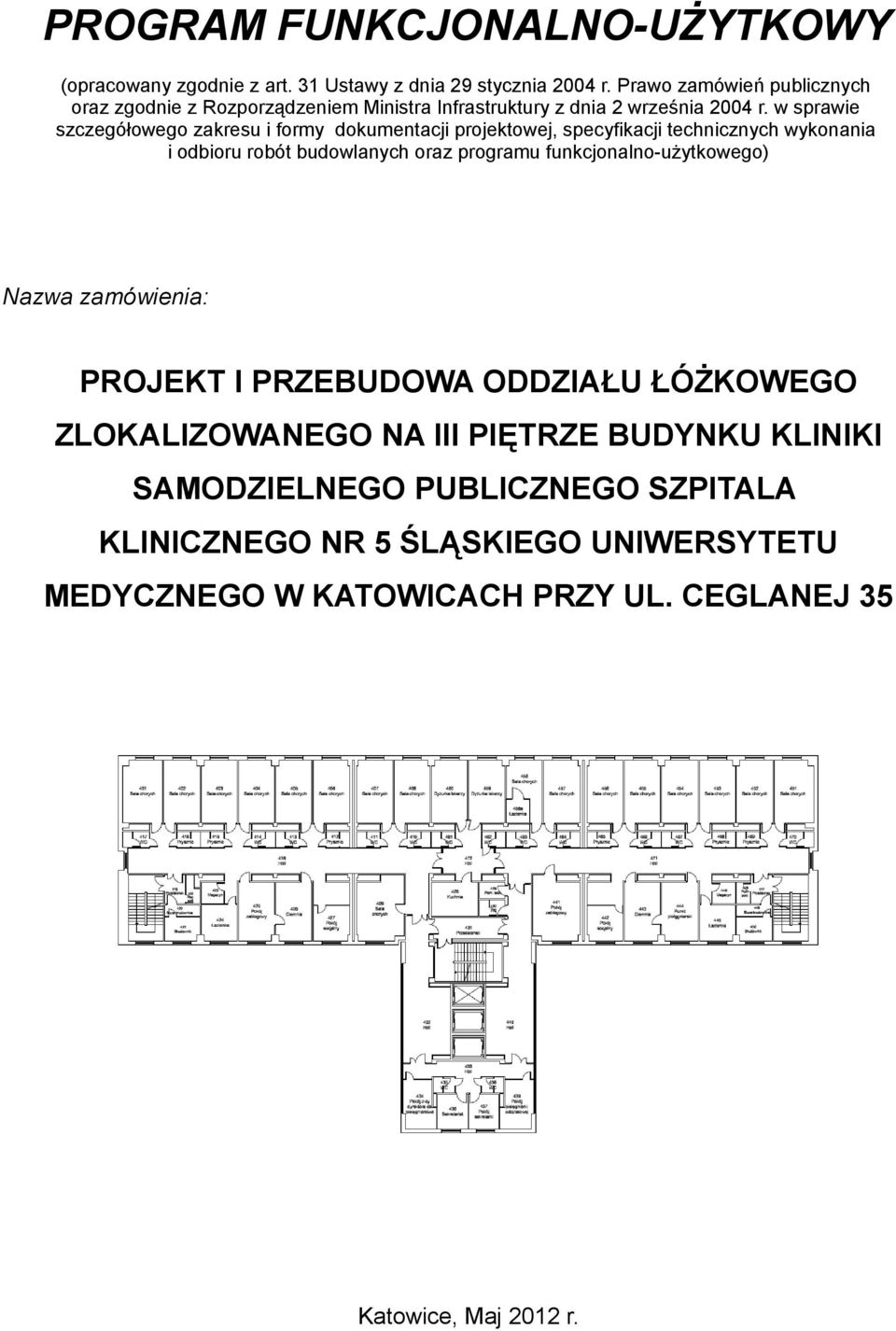

1 PROGRAM FUNKCJONALNO-UŻYTKOWY (opracowany zgodnie z art. 31 Ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych oraz zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego) Nazwa zamówienia: PROJEKT I PRZEBUDOWA ODDZIAŁU ŁÓŻKOWEGO ZLOKALIZOWANEGO NA III PIĘTRZE BUDYNKU KLINIKI SAMODZIELNEGO PUBLICZNEGO SZPITALA KLINICZNEGO NR 5 ŚLĄSKIEGO UNIWERSYTETU MEDYCZNEGO W KATOWICACH PRZY UL. CEGLANEJ 35 Katowice, Maj 2012 r.

2 I. Strona tytułowa. 1. Nazwa zamówienia: Projekt i przebudowa oddziału łóżkowego zlokalizowanego na III piętrze budynku Kliniki Samodzielnego Publicznego Szpitala Klinicznego Nr 5 Śląskiego Uniwersytetu Medycznego w Katowicach przy ul. Ceglanej Adres obiektu: ul. Ceglana Katowice 3. Nazwy i kody według Wspólnego Słownika Zamówień: Przygotowanie terenu pod budowę Roboty w zakresie burzenia i rozbiórki obiektów budowlanych; roboty ziemne Roboty rozbiórkowe Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Roboty budowlane w zakresie budynków Roboty budowlane w zakresie klinik Roboty budowlane w zakresie obiektów szpitalnych Roboty instalacyjne w budynkach Roboty instalacyjne elektryczne Roboty w zakresie okablowania oraz instalacji elektrycznych Instalowanie przeciwpożarowych systemów alarmowych Instalowanie linii telefonicznych Układanie kabli Instalowanie okablowania komputerowego Instalacyjne roboty elektrotechniczne Instalacje niskiego napięcia - 2 -

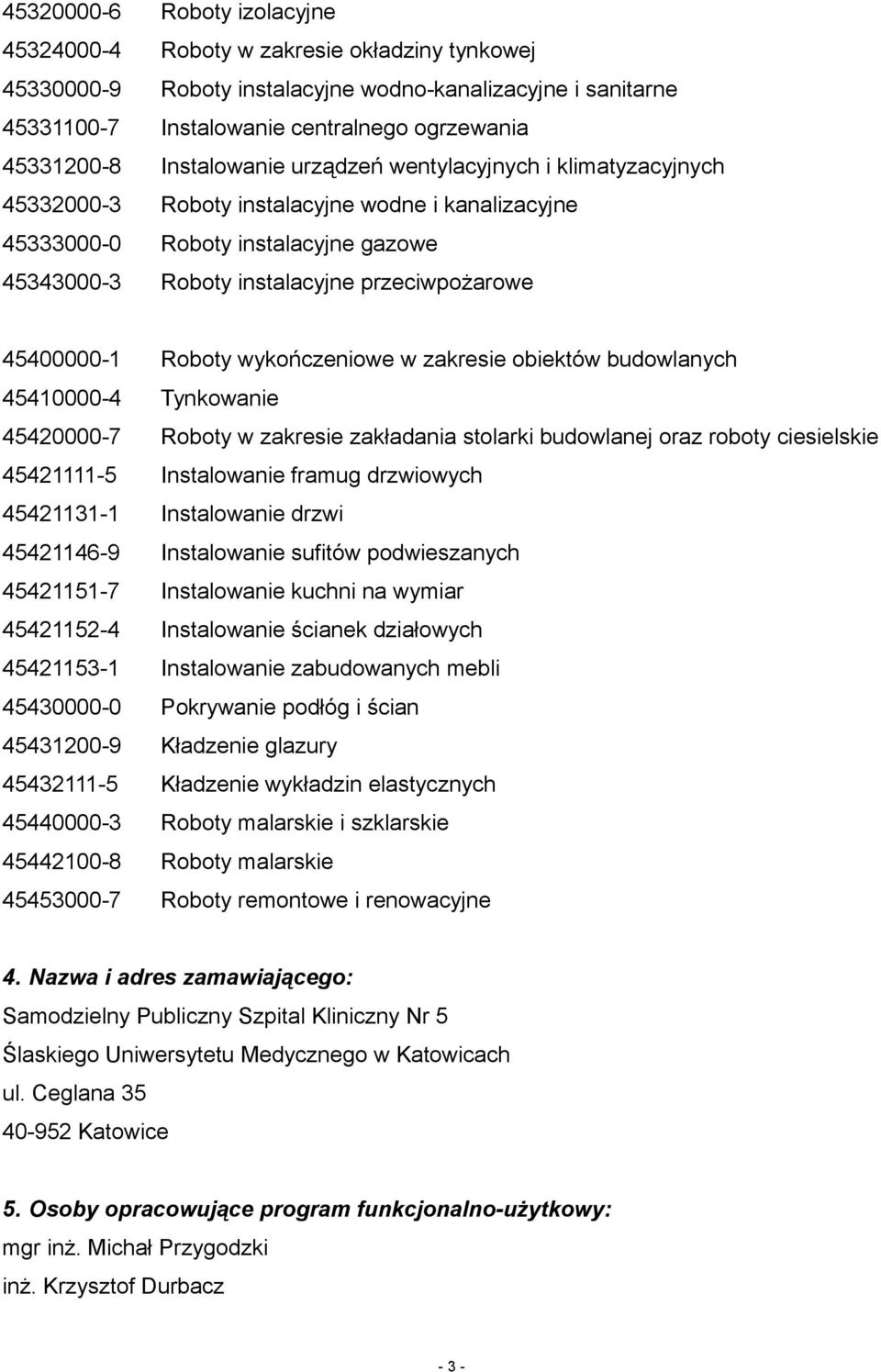

3 Roboty izolacyjne Roboty w zakresie okładziny tynkowej Roboty instalacyjne wodno-kanalizacyjne i sanitarne Instalowanie centralnego ogrzewania Instalowanie urządzeń wentylacyjnych i klimatyzacyjnych Roboty instalacyjne wodne i kanalizacyjne Roboty instalacyjne gazowe Roboty instalacyjne przeciwpożarowe Roboty wykończeniowe w zakresie obiektów budowlanych Tynkowanie Roboty w zakresie zakładania stolarki budowlanej oraz roboty ciesielskie Instalowanie framug drzwiowych Instalowanie drzwi Instalowanie sufitów podwieszanych Instalowanie kuchni na wymiar Instalowanie ścianek działowych Instalowanie zabudowanych mebli Pokrywanie podłóg i ścian Kładzenie glazury Kładzenie wykładzin elastycznych Roboty malarskie i szklarskie Roboty malarskie Roboty remontowe i renowacyjne 4. Nazwa i adres zamawiającego: Samodzielny Publiczny Szpital Kliniczny Nr 5 Ślaskiego Uniwersytetu Medycznego w Katowicach ul. Ceglana Katowice 5. Osoby opracowujące program funkcjonalno-użytkowy: mgr inż. Michał Przygodzki inż. Krzysztof Durbacz - 3 -

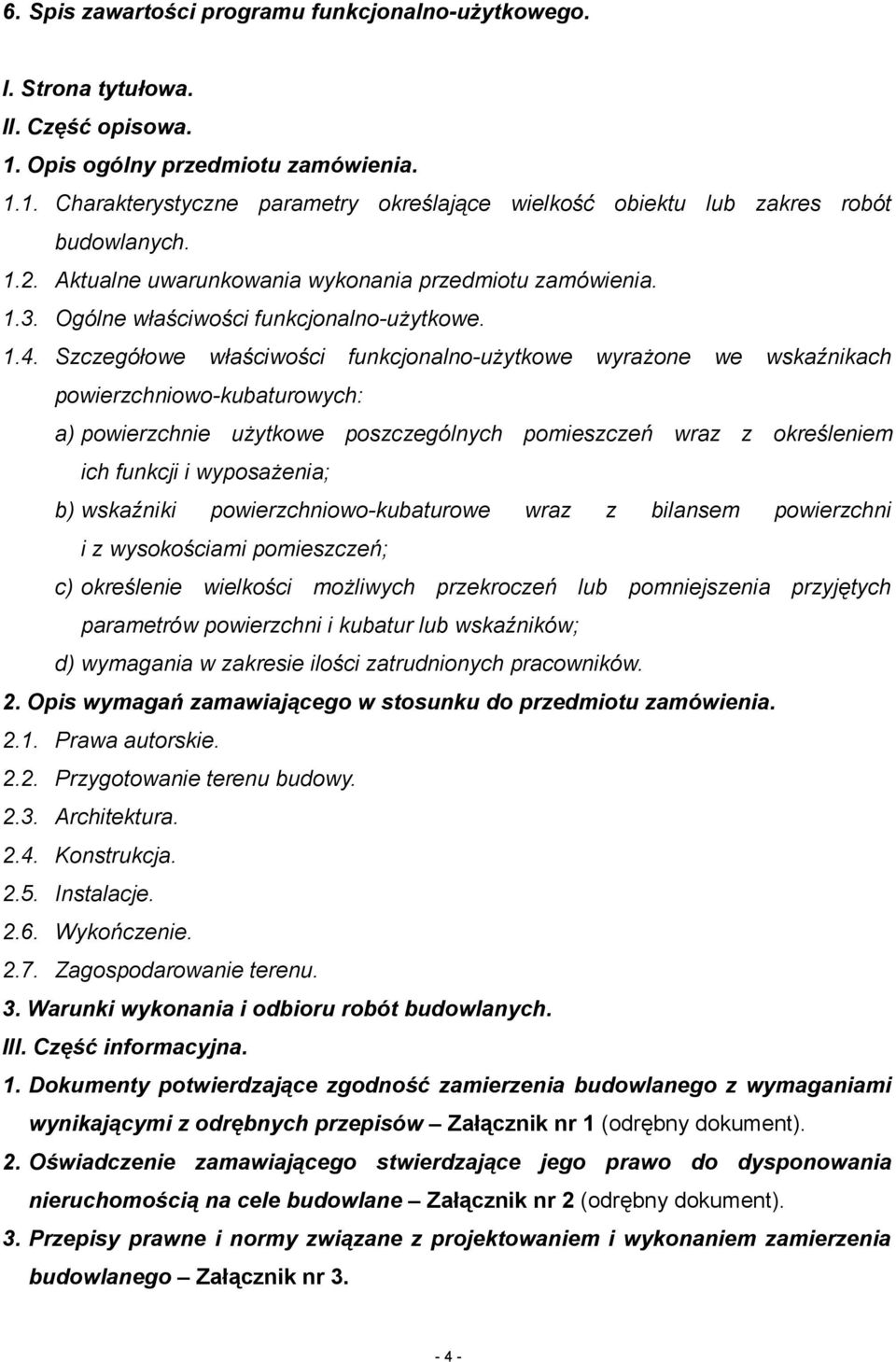

4 6. Spis zawartości programu funkcjonalno-użytkowego. I. Strona tytułowa. II. Część opisowa. 1. Opis ogólny przedmiotu zamówienia Charakterystyczne parametry określające wielkość obiektu lub zakres robót budowlanych Aktualne uwarunkowania wykonania przedmiotu zamówienia Ogólne właściwości funkcjonalno-użytkowe Szczegółowe właściwości funkcjonalno-użytkowe wyrażone we wskaźnikach powierzchniowo-kubaturowych: a) powierzchnie użytkowe poszczególnych pomieszczeń wraz z określeniem ich funkcji i wyposażenia; b) wskaźniki powierzchniowo-kubaturowe wraz z bilansem powierzchni i z wysokościami pomieszczeń; c) określenie wielkości możliwych przekroczeń lub pomniejszenia przyjętych parametrów powierzchni i kubatur lub wskaźników; d) wymagania w zakresie ilości zatrudnionych pracowników. 2. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia Prawa autorskie Przygotowanie terenu budowy Architektura Konstrukcja Instalacje Wykończenie Zagospodarowanie terenu. 3. Warunki wykonania i odbioru robót budowlanych. III. Część informacyjna. 1. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Załącznik nr 1 (odrębny dokument). 2. Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Załącznik nr 2 (odrębny dokument). 3. Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego Załącznik nr

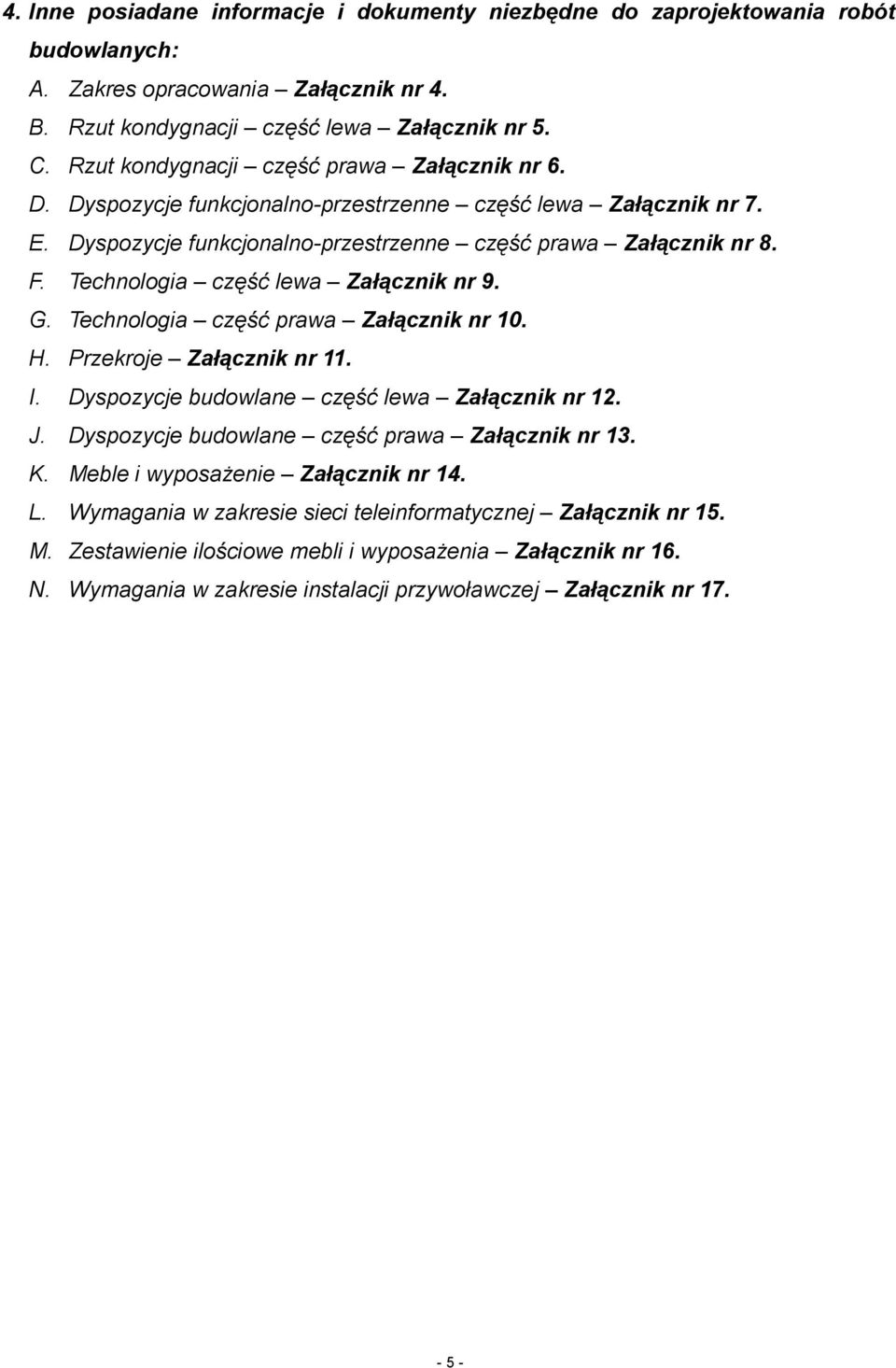

5 4. Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót budowlanych: A. Zakres opracowania Załącznik nr 4. B. Rzut kondygnacji część lewa Załącznik nr 5. C. Rzut kondygnacji część prawa Załącznik nr 6. D. Dyspozycje funkcjonalno-przestrzenne część lewa Załącznik nr 7. E. Dyspozycje funkcjonalno-przestrzenne część prawa Załącznik nr 8. F. Technologia część lewa Załącznik nr 9. G. Technologia część prawa Załącznik nr 10. H. Przekroje Załącznik nr 11. I. Dyspozycje budowlane część lewa Załącznik nr 12. J. Dyspozycje budowlane część prawa Załącznik nr 13. K. Meble i wyposażenie Załącznik nr 14. L. Wymagania w zakresie sieci teleinformatycznej Załącznik nr 15. M. Zestawienie ilościowe mebli i wyposażenia Załącznik nr 16. N. Wymagania w zakresie instalacji przywoławczej Załącznik nr

6 II. Część opisowa. 1. Opis ogólny przedmiotu zamówienia Charakterystyczne parametry określające wielkość obiektu lub zakres robót budowlanych. Przebudowywany Oddział Okulistyki Dorosłych jest zlokalizowany na III piętrze budynku Klinki położonego na terenie kompleksu Samodzielnego Publicznego Szpitala Klinicznego Nr 5 Śląskiego Uniwersytetu Medycznego w Katowicach. Oddział składa się z dwóch niezależnych odcinków, a mianowicie z części lewej i części prawej. Istniejący kompleks szpitalny składa się z trzech połączonych budynków wzniesionych na planie prostokątów różnej wielkości tworzących w rzucie obiekt w kształcie podwójnej niesymetrycznej litery T. W skład kompleksu szpitalnego wchodzą budynki Instytutu, Wieży Komunikacyjnej i Kliniki. Instytut jest budynkiem czterokondygnacyjnym, natomiast Wieża Komunikacyjna i Klinika są budynkami siedmiokondygnacyjnymi. Obszar planowanej przebudowy obejmuje III piętro siedmiokondygnacyjnego budynku Kliniki. Budynek usytuowany w założeniu kompleksu szpitalnego z pełną infrastrukturą techniczną. Pracom budowlanym będą podlegać sale chorych wraz z toaletami i natryskami oraz pomieszczenia towarzyszące: pokoje zabiegowe, ciemnie, punkty pielęgniarskie, pokoje pielęgniarek, dyżurki lekarzy, toalety personelu i toalety ogólnodostępne, łazienki niepełnosprawnych, pomieszczenia porządkowe, brudowniki i śluzy brudowników, magazyny, pomieszczenie kuchni oraz część komunikacyjna oddziału Aktualne uwarunkowania wykonania przedmiotu zamówienia. Obowiązującymi uwarunkowaniami wykonania przedmiotu zamówienia są bieżące parametry funkcjonalno-użytkowe istniejącego oddziału klinicznego oraz aktualne przepisy budowlane, normy projektowo-wykonawcze, przepisy dotyczące zakładów opieki zdrowotnej, wytyczne higieniczno-sanitarne, przepisy przeciwpożarowe, przepisy BHP, standardy użytkowe, wymogi informatyczno-logistyczne itp Ogólne właściwości funkcjonalno-użytkowe. Modernizowane III piętro budynku Kliniki ma nadal pełnić rolę Oddziału Okulistyki Dorosłych. W ramach robót budowlanych przebudowie ulegną sale chorych, toalety - 6 -

7 i natryski dla pacjentów, pokój zabiegowy, dyżurki lekarzy, toalety personelu, pomieszczenia porządkowe i śluzy brudowników oraz część komunikacyjna oddziału. W pozostałych pomieszczeniach zostaną przeprowadzone prace remontowe. Obiekt po przebudowie ma odpowiadać przede wszystkim wymaganiom aktualnego Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002 r. Nr 75 poz. 690 z późniejszymi zmianami), Rozporządzenia Ministra Zdrowia z dnia 2 lutego 2011 r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej (Dz.U. z 2011 r. Nr 31 poz. 158) oraz innym przepisom szczegółowym i odrębnym. Budynek Kliniki w powiązaniu z projektowaną przebudową musi spełniać obowiązujące wymagania higieniczno-sanitarne, przeciwpożarowe i BHP Szczegółowe właściwości funkcjonalno-użytkowe wyrażone we wskaźnikach powierzchniowo-kubaturowych: a) powierzchnie użytkowe poszczególnych pomieszczeń wraz z określeniem ich funkcji i wyposażenia: Z całej kondygnacji III piętra budynku Kliniki wydzielono i urządzono w pełnym wyposażeniu obszar o powierzchni netto 945,89 m 2 dla realizacji przebudowy Oddziału Okulistyki Dorosłych. Szczegółowe wskaźniki funkcjonalno-użytkowe charakteryzujące poszczególne pomieszczenia oddziału łóżkowego przedstawia tabela 1. Z kolei zakres robót budowlanych i montażowych oraz wykonywanych i modernizowanych instalacji technicznych, a także wymaganego wyposażenia według podziału na grupy funkcjonale pomieszczeń prezentuje tabela

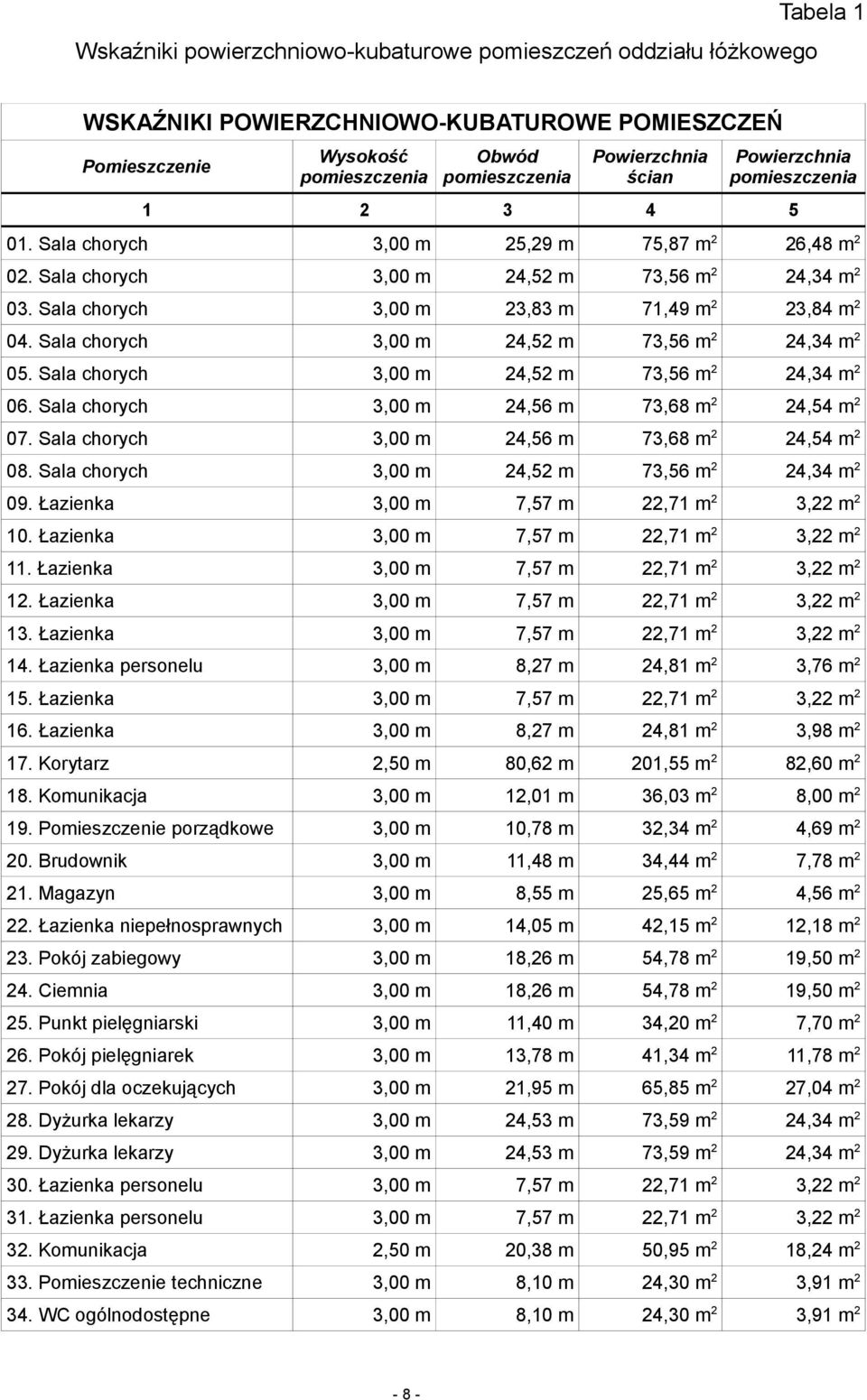

8 Wskaźniki powierzchniowo-kubaturowe pomieszczeń oddziału łóżkowego Tabela 1 WSKAŹNIKI POWIERZCHNIOWO-KUBATUROWE POMIESZCZEŃ Pomieszczenie Wysokość pomieszczenia Obwód pomieszczenia Powierzchnia ścian Powierzchnia pomieszczenia Sala chorych 3,00 m 25,29 m 75,87 m 2 26,48 m Sala chorych 3,00 m 24,52 m 73,56 m 2 24,34 m Sala chorych 3,00 m 23,83 m 71,49 m 2 23,84 m Sala chorych 3,00 m 24,52 m 73,56 m 2 24,34 m Sala chorych 3,00 m 24,52 m 73,56 m 2 24,34 m Sala chorych 3,00 m 24,56 m 73,68 m 2 24,54 m Sala chorych 3,00 m 24,56 m 73,68 m 2 24,54 m Sala chorych 3,00 m 24,52 m 73,56 m 2 24,34 m Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m Łazienka personelu 3,00 m 8,27 m 24,81 m 2 3,76 m Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m Łazienka 3,00 m 8,27 m 24,81 m 2 3,98 m Korytarz 2,50 m 80,62 m 201,55 m 2 82,60 m Komunikacja 3,00 m 12,01 m 36,03 m 2 8,00 m Pomieszczenie porządkowe 3,00 m 10,78 m 32,34 m 2 4,69 m Brudownik 3,00 m 11,48 m 34,44 m 2 7,78 m Magazyn 3,00 m 8,55 m 25,65 m 2 4,56 m Łazienka niepełnosprawnych 3,00 m 14,05 m 42,15 m 2 12,18 m Pokój zabiegowy 3,00 m 18,26 m 54,78 m 2 19,50 m Ciemnia 3,00 m 18,26 m 54,78 m 2 19,50 m Punkt pielęgniarski 3,00 m 11,40 m 34,20 m 2 7,70 m Pokój pielęgniarek 3,00 m 13,78 m 41,34 m 2 11,78 m Pokój dla oczekujących 3,00 m 21,95 m 65,85 m 2 27,04 m Dyżurka lekarzy 3,00 m 24,53 m 73,59 m 2 24,34 m Dyżurka lekarzy 3,00 m 24,53 m 73,59 m 2 24,34 m Łazienka personelu 3,00 m 7,57 m 22,71 m 2 3,22 m Łazienka personelu 3,00 m 7,57 m 22,71 m 2 3,22 m Komunikacja 2,50 m 20,38 m 50,95 m 2 18,24 m Pomieszczenie techniczne 3,00 m 8,10 m 24,30 m 2 3,91 m WC ogólnodostępne 3,00 m 8,10 m 24,30 m 2 3,91 m 2-8 -

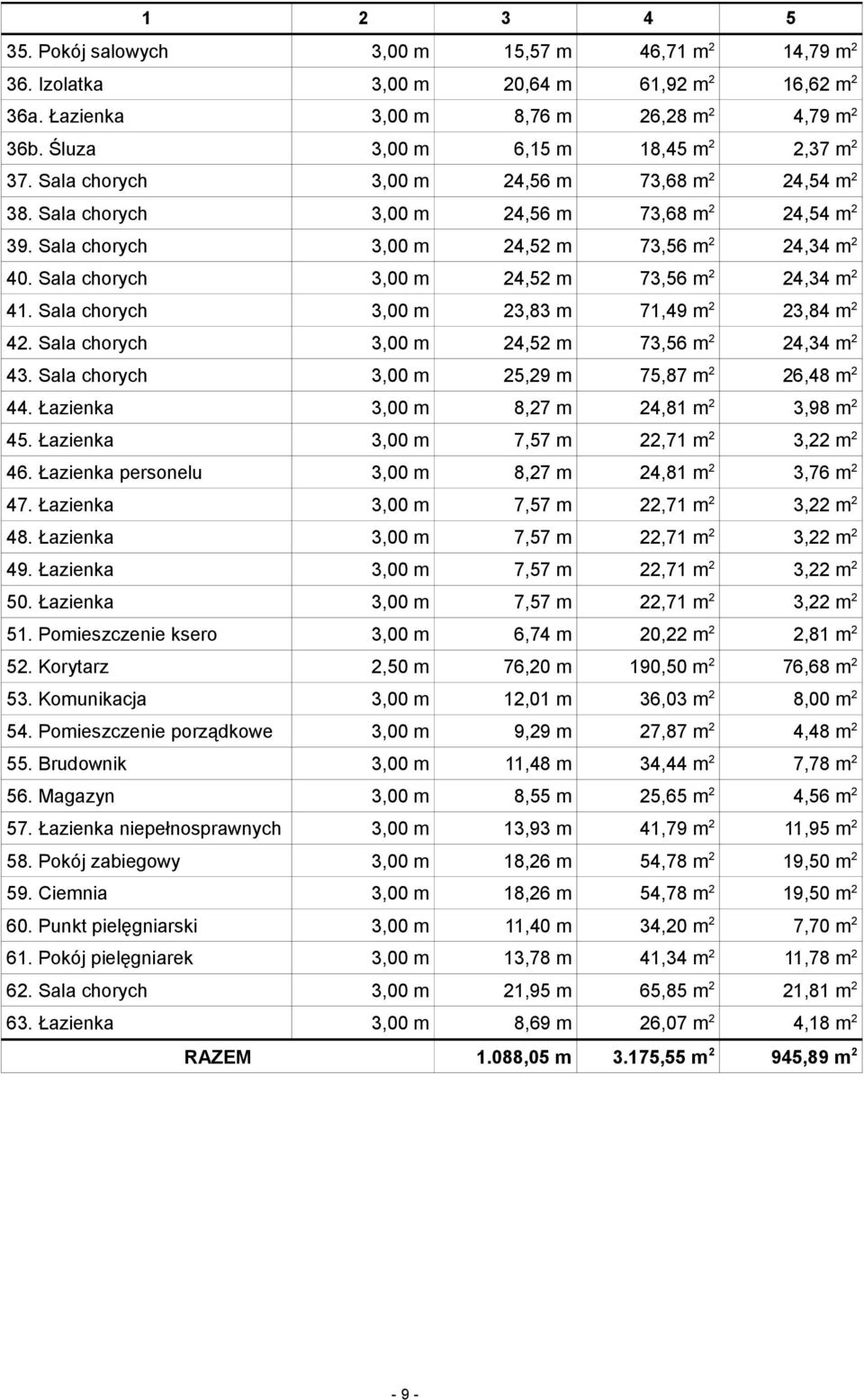

9 Pokój salowych 3,00 m 15,57 m 46,71 m 2 14,79 m Izolatka 3,00 m 20,64 m 61,92 m 2 16,62 m 2 36a. Łazienka 3,00 m 8,76 m 26,28 m 2 4,79 m 2 36b. Śluza 3,00 m 6,15 m 18,45 m 2 2,37 m Sala chorych 3,00 m 24,56 m 73,68 m 2 24,54 m Sala chorych 3,00 m 24,56 m 73,68 m 2 24,54 m Sala chorych 3,00 m 24,52 m 73,56 m 2 24,34 m Sala chorych 3,00 m 24,52 m 73,56 m 2 24,34 m Sala chorych 3,00 m 23,83 m 71,49 m 2 23,84 m Sala chorych 3,00 m 24,52 m 73,56 m 2 24,34 m Sala chorych 3,00 m 25,29 m 75,87 m 2 26,48 m Łazienka 3,00 m 8,27 m 24,81 m 2 3,98 m Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m Łazienka personelu 3,00 m 8,27 m 24,81 m 2 3,76 m Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m Pomieszczenie ksero 3,00 m 6,74 m 20,22 m 2 2,81 m Korytarz 2,50 m 76,20 m 190,50 m 2 76,68 m Komunikacja 3,00 m 12,01 m 36,03 m 2 8,00 m Pomieszczenie porządkowe 3,00 m 9,29 m 27,87 m 2 4,48 m Brudownik 3,00 m 11,48 m 34,44 m 2 7,78 m Magazyn 3,00 m 8,55 m 25,65 m 2 4,56 m Łazienka niepełnosprawnych 3,00 m 13,93 m 41,79 m 2 11,95 m Pokój zabiegowy 3,00 m 18,26 m 54,78 m 2 19,50 m Ciemnia 3,00 m 18,26 m 54,78 m 2 19,50 m Punkt pielęgniarski 3,00 m 11,40 m 34,20 m 2 7,70 m Pokój pielęgniarek 3,00 m 13,78 m 41,34 m 2 11,78 m Sala chorych 3,00 m 21,95 m 65,85 m 2 21,81 m Łazienka 3,00 m 8,69 m 26,07 m 2 4,18 m 2 RAZEM 1.088,05 m 3.175,55 m 2 945,89 m 2-9 -

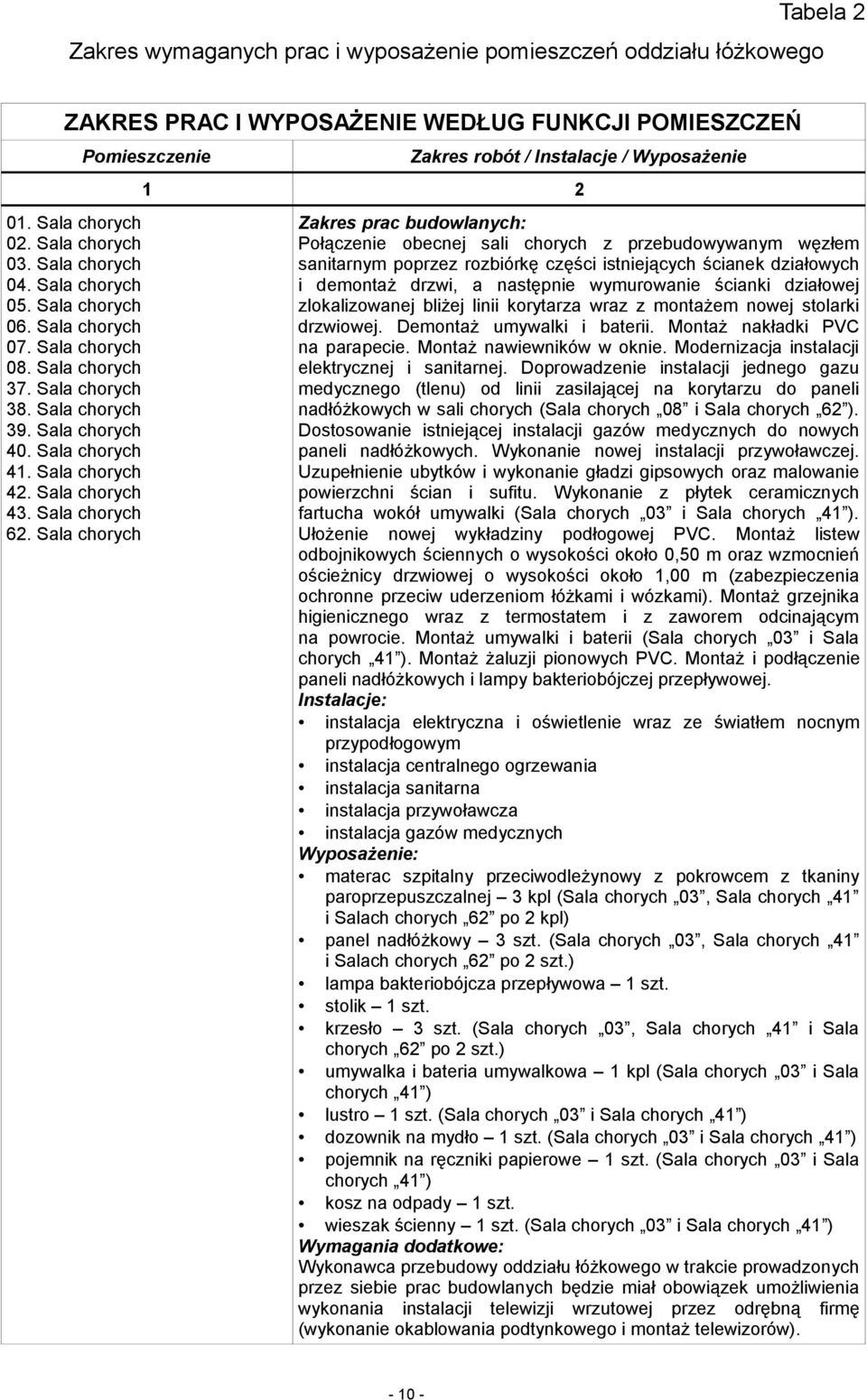

10 Tabela 2 Zakres wymaganych prac i wyposażenie pomieszczeń oddziału łóżkowego ZAKRES PRAC I WYPOSAŻENIE WEDŁUG FUNKCJI POMIESZCZEŃ 01. Sala chorych 02. Sala chorych 03. Sala chorych 04. Sala chorych 05. Sala chorych 06. Sala chorych 07. Sala chorych 08. Sala chorych 37. Sala chorych 38. Sala chorych 39. Sala chorych 40. Sala chorych 41. Sala chorych 42. Sala chorych 43. Sala chorych 62. Sala chorych Pomieszczenie Zakres robót / Instalacje / Wyposażenie 1 2 Zakres prac budowlanych: Połączenie obecnej sali chorych z przebudowywanym węzłem sanitarnym poprzez rozbiórkę części istniejących ścianek działowych i demontaż drzwi, a następnie wymurowanie ścianki działowej zlokalizowanej bliżej linii korytarza wraz z montażem nowej stolarki drzwiowej. Demontaż umywalki i baterii. Montaż nakładki PVC na parapecie. Montaż nawiewników w oknie. Modernizacja instalacji elektrycznej i sanitarnej. Doprowadzenie instalacji jednego gazu medycznego (tlenu) od linii zasilającej na korytarzu do paneli nadłóżkowych w sali chorych (Sala chorych 08 i Sala chorych 62 ). Dostosowanie istniejącej instalacji gazów medycznych do nowych paneli nadłóżkowych. Wykonanie nowej instalacji przywoławczej. Uzupełnienie ubytków i wykonanie gładzi gipsowych oraz malowanie powierzchni ścian i sufitu. Wykonanie z płytek ceramicznych fartucha wokół umywalki (Sala chorych 03 i Sala chorych 41 ). Ułożenie nowej wykładziny podłogowej PVC. Montaż listew odbojnikowych ściennych o wysokości około 0,50 m oraz wzmocnień ościeżnicy drzwiowej o wysokości około 1,00 m (zabezpieczenia ochronne przeciw uderzeniom łóżkami i wózkami). Montaż grzejnika higienicznego wraz z termostatem i z zaworem odcinającym na powrocie. Montaż umywalki i baterii (Sala chorych 03 i Sala chorych 41 ). Montaż żaluzji pionowych PVC. Montaż i podłączenie paneli nadłóżkowych i lampy bakteriobójczej przepływowej. instalacja elektryczna i oświetlenie wraz ze światłem nocnym przypodłogowym instalacja centralnego ogrzewania instalacja sanitarna instalacja przywoławcza instalacja gazów medycznych materac szpitalny przeciwodleżynowy z pokrowcem z tkaniny paroprzepuszczalnej 3 kpl (Sala chorych 03, Sala chorych 41 i Salach chorych 62 po 2 kpl) panel nadłóżkowy 3 szt. (Sala chorych 03, Sala chorych 41 i Salach chorych 62 po 2 szt.) lampa bakteriobójcza przepływowa 1 szt. stolik 1 szt. krzesło 3 szt. (Sala chorych 03, Sala chorych 41 i Sala chorych 62 po 2 szt.) umywalka i bateria umywalkowa 1 kpl (Sala chorych 03 i Sala chorych 41 ) lustro 1 szt. (Sala chorych 03 i Sala chorych 41 ) dozownik na mydło 1 szt. (Sala chorych 03 i Sala chorych 41 ) pojemnik na ręczniki papierowe 1 szt. (Sala chorych 03 i Sala chorych 41 ) kosz na odpady 1 szt. wieszak ścienny 1 szt. (Sala chorych 03 i Sala chorych 41 ) Wymagania dodatkowe: Wykonawca przebudowy oddziału łóżkowego w trakcie prowadzonych przez siebie prac budowlanych będzie miał obowiązek umożliwienia wykonania instalacji telewizji wrzutowej przez odrębną firmę (wykonanie okablowania podtynkowego i montaż telewizorów)

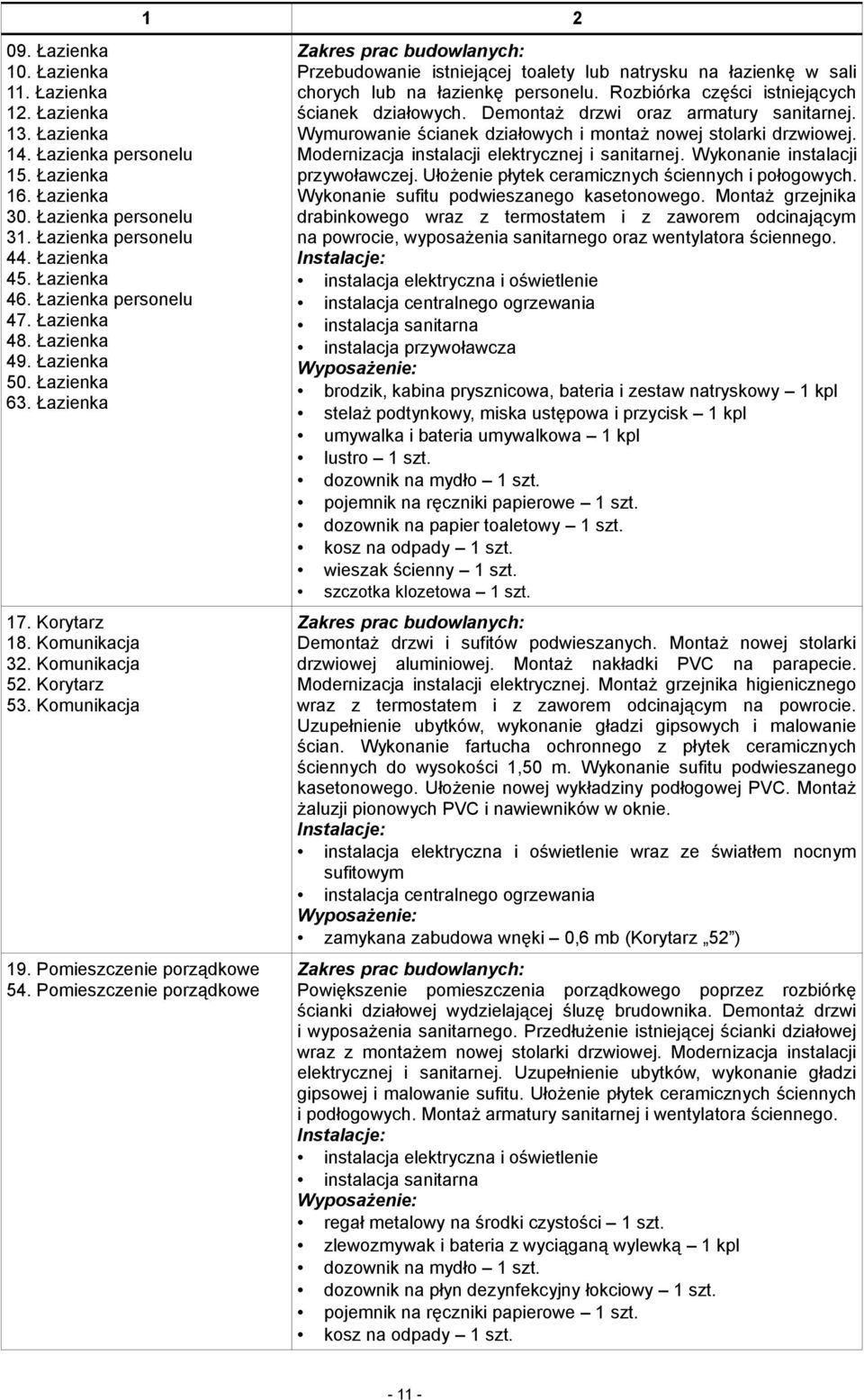

11 09. Łazienka 10. Łazienka 11. Łazienka 12. Łazienka 13. Łazienka 14. Łazienka personelu 15. Łazienka 16. Łazienka 30. Łazienka personelu 31. Łazienka personelu 44. Łazienka 45. Łazienka 46. Łazienka personelu 47. Łazienka 48. Łazienka 49. Łazienka 50. Łazienka 63. Łazienka 17. Korytarz 18. Komunikacja 32. Komunikacja 52. Korytarz 53. Komunikacja 19. Pomieszczenie porządkowe 54. Pomieszczenie porządkowe 1 2 Zakres prac budowlanych: Przebudowanie istniejącej toalety lub natrysku na łazienkę w sali chorych lub na łazienkę personelu. Rozbiórka części istniejących ścianek działowych. Demontaż drzwi oraz armatury sanitarnej. Wymurowanie ścianek działowych i montaż nowej stolarki drzwiowej. Modernizacja instalacji elektrycznej i sanitarnej. Wykonanie instalacji przywoławczej. Ułożenie płytek ceramicznych ściennych i połogowych. Wykonanie sufitu podwieszanego kasetonowego. Montaż grzejnika drabinkowego wraz z termostatem i z zaworem odcinającym na powrocie, wyposażenia sanitarnego oraz wentylatora ściennego. instalacja elektryczna i oświetlenie instalacja centralnego ogrzewania instalacja sanitarna instalacja przywoławcza brodzik, kabina prysznicowa, bateria i zestaw natryskowy 1 kpl stelaż podtynkowy, miska ustępowa i przycisk 1 kpl umywalka i bateria umywalkowa 1 kpl lustro 1 szt. dozownik na mydło 1 szt. pojemnik na ręczniki papierowe 1 szt. dozownik na papier toaletowy 1 szt. kosz na odpady 1 szt. wieszak ścienny 1 szt. szczotka klozetowa 1 szt. Zakres prac budowlanych: Demontaż drzwi i sufitów podwieszanych. Montaż nowej stolarki drzwiowej aluminiowej. Montaż nakładki PVC na parapecie. Modernizacja instalacji elektrycznej. Montaż grzejnika higienicznego wraz z termostatem i z zaworem odcinającym na powrocie. Uzupełnienie ubytków, wykonanie gładzi gipsowych i malowanie ścian. Wykonanie fartucha ochronnego z płytek ceramicznych ściennych do wysokości 1,50 m. Wykonanie sufitu podwieszanego kasetonowego. Ułożenie nowej wykładziny podłogowej PVC. Montaż żaluzji pionowych PVC i nawiewników w oknie. instalacja elektryczna i oświetlenie wraz ze światłem nocnym sufitowym instalacja centralnego ogrzewania zamykana zabudowa wnęki 0,6 mb (Korytarz 52 ) Zakres prac budowlanych: Powiększenie pomieszczenia porządkowego poprzez rozbiórkę ścianki działowej wydzielającej śluzę brudownika. Demontaż drzwi i wyposażenia sanitarnego. Przedłużenie istniejącej ścianki działowej wraz z montażem nowej stolarki drzwiowej. Modernizacja instalacji elektrycznej i sanitarnej. Uzupełnienie ubytków, wykonanie gładzi gipsowej i malowanie sufitu. Ułożenie płytek ceramicznych ściennych i podłogowych. Montaż armatury sanitarnej i wentylatora ściennego. instalacja elektryczna i oświetlenie instalacja sanitarna regał metalowy na środki czystości 1 szt. zlewozmywak i bateria z wyciąganą wylewką 1 kpl dozownik na mydło 1 szt. dozownik na płyn dezynfekcyjny łokciowy 1 szt. pojemnik na ręczniki papierowe 1 szt. kosz na odpady 1 szt

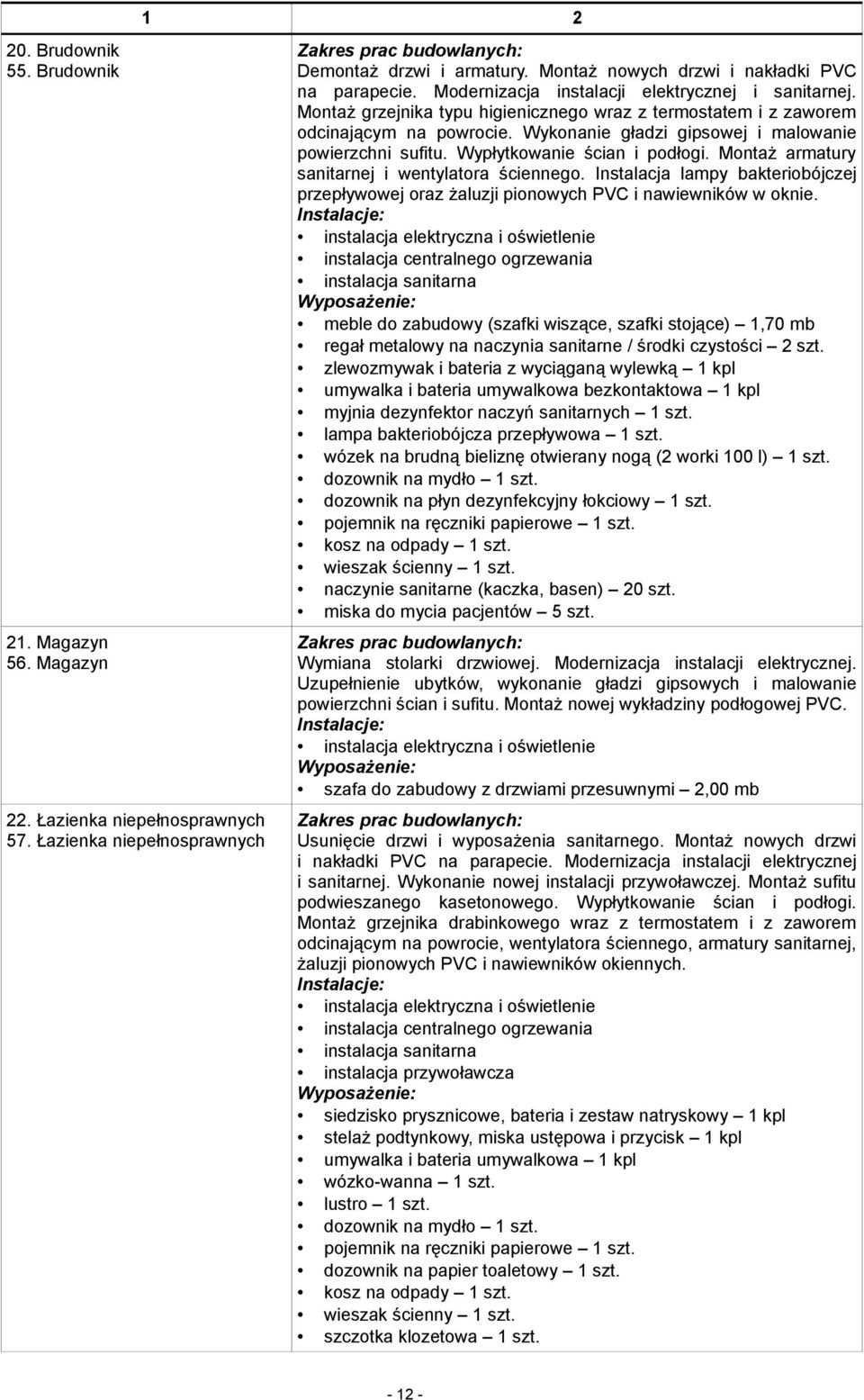

12 Brudownik 55. Brudownik 21. Magazyn 56. Magazyn 22. Łazienka niepełnosprawnych 57. Łazienka niepełnosprawnych Zakres prac budowlanych: Demontaż drzwi i armatury. Montaż nowych drzwi i nakładki PVC na parapecie. Modernizacja instalacji elektrycznej i sanitarnej. Montaż grzejnika typu higienicznego wraz z termostatem i z zaworem odcinającym na powrocie. Wykonanie gładzi gipsowej i malowanie powierzchni sufitu. Wypłytkowanie ścian i podłogi. Montaż armatury sanitarnej i wentylatora ściennego. Instalacja lampy bakteriobójczej przepływowej oraz żaluzji pionowych PVC i nawiewników w oknie. instalacja elektryczna i oświetlenie instalacja centralnego ogrzewania instalacja sanitarna meble do zabudowy (szafki wiszące, szafki stojące) 1,70 mb regał metalowy na naczynia sanitarne / środki czystości 2 szt. zlewozmywak i bateria z wyciąganą wylewką 1 kpl umywalka i bateria umywalkowa bezkontaktowa 1 kpl myjnia dezynfektor naczyń sanitarnych 1 szt. lampa bakteriobójcza przepływowa 1 szt. wózek na brudną bieliznę otwierany nogą (2 worki 100 l) 1 szt. dozownik na mydło 1 szt. dozownik na płyn dezynfekcyjny łokciowy 1 szt. pojemnik na ręczniki papierowe 1 szt. kosz na odpady 1 szt. wieszak ścienny 1 szt. naczynie sanitarne (kaczka, basen) 20 szt. miska do mycia pacjentów 5 szt. Zakres prac budowlanych: Wymiana stolarki drzwiowej. Modernizacja instalacji elektrycznej. Uzupełnienie ubytków, wykonanie gładzi gipsowych i malowanie powierzchni ścian i sufitu. Montaż nowej wykładziny podłogowej PVC. instalacja elektryczna i oświetlenie szafa do zabudowy z drzwiami przesuwnymi 2,00 mb Zakres prac budowlanych: Usunięcie drzwi i wyposażenia sanitarnego. Montaż nowych drzwi i nakładki PVC na parapecie. Modernizacja instalacji elektrycznej i sanitarnej. Wykonanie nowej instalacji przywoławczej. Montaż sufitu podwieszanego kasetonowego. Wypłytkowanie ścian i podłogi. Montaż grzejnika drabinkowego wraz z termostatem i z zaworem odcinającym na powrocie, wentylatora ściennego, armatury sanitarnej, żaluzji pionowych PVC i nawiewników okiennych. instalacja elektryczna i oświetlenie instalacja centralnego ogrzewania instalacja sanitarna instalacja przywoławcza siedzisko prysznicowe, bateria i zestaw natryskowy 1 kpl stelaż podtynkowy, miska ustępowa i przycisk 1 kpl umywalka i bateria umywalkowa 1 kpl wózko-wanna 1 szt. lustro 1 szt. dozownik na mydło 1 szt. pojemnik na ręczniki papierowe 1 szt. dozownik na papier toaletowy 1 szt. kosz na odpady 1 szt. wieszak ścienny 1 szt. szczotka klozetowa 1 szt

13 23. Pokój zabiegowy 58. Pokój zabiegowy 24. Ciemnia 59. Ciemnia 1 2 Zakres prac budowlanych: Usunięcie stolarki drzwiowej i armatury sanitarnej. Montaż nowych drzwi i nakładki parapetowej PVC. Modernizacja instalacji elektrycznej i sanitarnej. Doprowadzenie instalacji tlenu od linii zasilającej na korytarzu do punktu poboru. Wykonanie okładzin ściennych z płytek ceramicznych oraz okładziny podłogowej z wykładziny PVC. Odnowienie powierzchni sufitu poprzez uzupełnienie ubytków, wykonanie gładzi gipsowej i malowanie. Montaż grzejnika higienicznego wraz z termostatem i z zaworem odcinającym na powrocie. Instalacja armatury sanitarnej i lampy bakteriobójczej przepływowej. Montaż żaluzji pionowych PVC i nawiewników w oknie. instalacja elektryczna i oświetlenie instalacja centralnego ogrzewania instalacja sanitarna instalacja gazów medycznych meble do zabudowy (szafki wiszące, szafki stojące) 4,60 mb lodówka podblatowa 1 szt. zlewozmywak i bateria zlewozmywakowa 1 kpl umywalka i bateria umywalkowa bezkontaktowa 1 kpl biurko komputerowe 2 szt. krzesło biurowe obrotowe 2 szt. krzesło 1 szt. ścienny zegar cyfrowy sieciowy 1 szt. wózek zabiegowy z szufladą 1 szt. fotel okulistyczny wielopozycyjny 1 szt. lampa zabiegowa ścienna bezcieniowa 1 szt. lampa bakteriobójcza przepływowa 1 szt. dozownik na mydło 1 szt. dozownik na płyn dezynfekcyjny łokciowy 1 szt. pojemnik na ręczniki papierowe 1 szt. kosz na odpady 2 szt. wieszak ścienny 1 szt. miska nerkowata plastikowa 5 szt. taca ze stali nierdzewnej 5 szt. taca do leków (około 10 pozycji) 1 szt. Zakres prac budowlanych: Demontaż drzwi oraz montaż nowej stolarki drzwiowej i nakładki PVC na parapecie. Modernizacja instalacji elektrycznej i sanitarnej. Prace gipsiarskie i malarskie w zakresie ścian i sufitu. Flizowanie ścian przy umywalce. Ułożenie nowej wykładziny podłogowej PVC. Montaż grzejnika higienicznego wraz z termostatem i z zaworem odcinającym na powrocie, armatury sanitarnej oraz rolet materiałowych i nawiewników w oknie. instalacja elektryczna i oświetlenie instalacja centralnego ogrzewania instalacja sanitarna biurko komputerowe wraz z szafką wiszącą 4 kpl krzesło biurowe obrotowe 4 szt. krzesło 6 szt. szafa aktowa 1 szt. szafka na kółkach na kasetę okulistyczną z 3 szufladami 1 szt. naścienna kieszeń na dokumenty formatu A4 30 kieszeni umywalka i bateria umywalkowa bezkontaktowa 1 kpl dozownik na mydło 1 szt. dozownik na płyn dezynfekcyjny łokciowy 1 szt. kosz na odpady 4 szt. wieszak ścienny 1 szt

14 25. Punkt pielęgniarski 60. Punkt pielęgniarski 26. Pokój pielęgniarek 61. Pokój pielęgniarek 1 2 Zakres prac budowlanych: Modernizacja instalacji elektrycznej. Wykonanie nowej instalacji przywoławczej. Odnowienie ścian poprzez uzupełnienie ubytków, wykonanie gładzi gipsowych i pomalowanie. Wykonanie fartucha ochronnego z płytek ceramicznych ściennych do wysokości 1,50 m. Wykonanie sufitu podwieszanego kasetonowego. Wykonanie nowej wykładziny podłogowej PVC. instalacja elektryczna i oświetlenie instalacja przywoławcza biurko komputerowe wraz z szafką wiszącą 2 kpl krzesło biurowe obrotowe 2 szt. krzesło 2 szt. szafa aktowa 1 szt. komoda 1 szt. kosz na odpady 2 szt. Zakres prac budowlanych: Demontaż drzwi i armatury sanitarnej. Montaż nowej stolarki drzwiowej i nakładki PVC na parapecie. Modernizacja instalacji elektrycznej i sanitarnej. Uzupełnienie ubytków, wykonanie gładzi gipsowych i malowanie powierzchni ścian i sufitu. Wykonanie z płytek ceramicznych fartucha wokół zabudowy aneksu kuchennego. Wykonanie nowej wykładziny podłogowej PVC. Montaż grzejnika higienicznego wraz z termostatem i z zaworem odcinającym na powrocie. Instalacja armatury sanitarnej. Założenie żaluzji pionowych PVC i nawiewników w oknie. instalacja elektryczna i oświetlenie instalacja centralnego ogrzewania instalacja sanitarna meble do zabudowy (szafki wiszące, szafki stojące) 2,40 mb lodówka podblatowa 1 szt. zlewozmywak i bateria zlewozmywakowa 1 kpl umywalka i bateria umywalkowa bezkontaktowa 1 kpl stół 1 szt. krzesło 4 szt. kanapa trzyosobowa (materiał zmywalny) 1 szt. stolik kawowy 1 szt. telewizor 32'' LED wraz z uchwytem umożliwiającym montaż na ścianie 1 kpl lustro 1 szt. dozownik na mydło 1 szt. dozownik na płyn dezynfekcyjny łokciowy 1 szt. pojemnik na ręczniki papierowe 1 szt. kosz na odpady 1 szt. wieszak ścienny 1 szt

15 Pokój dla oczekujących Zakres prac budowlanych: Demontaż drzwi i armatury sanitarnej. Wykucie nowego otworu drzwiowego i zamurowanie obecnego oraz montaż nowej stolarki drzwiowej. Rozbiórka części ścianek działowych i montaż witryny aluminiowej wraz ze stolarką aluminiową. Montaż nakładki PVC na parapecie. Modernizacja instalacji elektrycznej i sanitarnej. Roboty tynkarskie i malarskie w zakresie powierzchni ścian i sufitu. Wypłytkowanie ścian aneksu kuchennego. Ułożenie nowej wykładziny podłogowej PVC. Zabudowa systemowej ściany mobilnej dźwiękoszczelnej. Montaż grzejnika higienicznego wraz z termostatem i z zaworem odcinającym na powrocie, armatury sanitarnej oraz żaluzji pionowych PVC i nawiewników w oknie. instalacja elektryczna i oświetlenie instalacja centralnego ogrzewania instalacja sanitarna meble do zabudowy (szafki stojące) 2,00 mb lodówka podblatowa 1 szt. czajnik elektryczny 1 szt. zlewozmywak i bateria zlewozmywakowa 1 szt. stół 2 szt. fotel kubełkowy 10 szt. kanapa trzyosobowa (materiał zmywalny) 1 szt. stolik kawowy 1 szt. telewizor 32'' LED wraz z uchwytem ściennym 1 kpl dozownik na mydło 1 szt. pojemnik na ręczniki papierowe 1 szt. kosz na odpady 1 szt. wieszak ścienny 2 szt. 28. Dyżurka lekarzy 29. Dyżurka lekarzy Zakres prac budowlanych: Rozbiórka części istniejących ścianek działowych i demontaż drzwi. Wymurowanie ścianki działowej zlokalizowanej bliżej linii korytarza wraz z montażem nowej stolarki drzwiowej. Montaż nakładki PVC na parapecie. Modernizacja instalacji elektrycznej i sanitarnej. Uzupełnienie ubytków, położenie gładzi gipsowych i pomalowanie powierzchni ścian i sufitu. Wykonanie fartucha ochronnego z płytek ceramicznych ściennych wokół zabudowy aneksu kuchennego. Wykonanie nowej wykładziny podłogowej PVC. Montaż grzejnika higienicznego wraz z termostatem i z zaworem odcinającym na powrocie. Montaż zdemontowanej wcześniej kompletnej zabudowy aneksu kuchennego i armatury. Założenie żaluzji pionowych PVC i nawiewników w oknie. instalacja elektryczna i oświetlenie instalacja centralnego ogrzewania instalacja sanitarna biurko komputerowe 1 szt. (Dyżurka lekarska 29 ) krzesło biurowe obrotowe 1 szt. (Dyżurka lekarska 29 ) fotel 2 szt. (Dyżurka lekarska 29 ) wersalka (materiał zmywalny) 2 szt. (Dyżurka lekarska 29 ) stolik kawowy 1 szt. (Dyżurka lekarska 29 ) szafka stojąca szer. 60 cm 5 szt. (Dyżurka lekarska 29 ) szafka stojąca szer. 40 cm 2 szt. (Dyżurka lekarska 29 ) telewizor 32'' LED wraz z uchwytem ściennym 1 kpl dozownik na mydło 1 szt. dozownik na płyn dezynfekcyjny łokciowy 1 szt. pojemnik na ręczniki papierowe 1 szt. kosz na odpady 1 szt. wieszak ścienny 1 szt

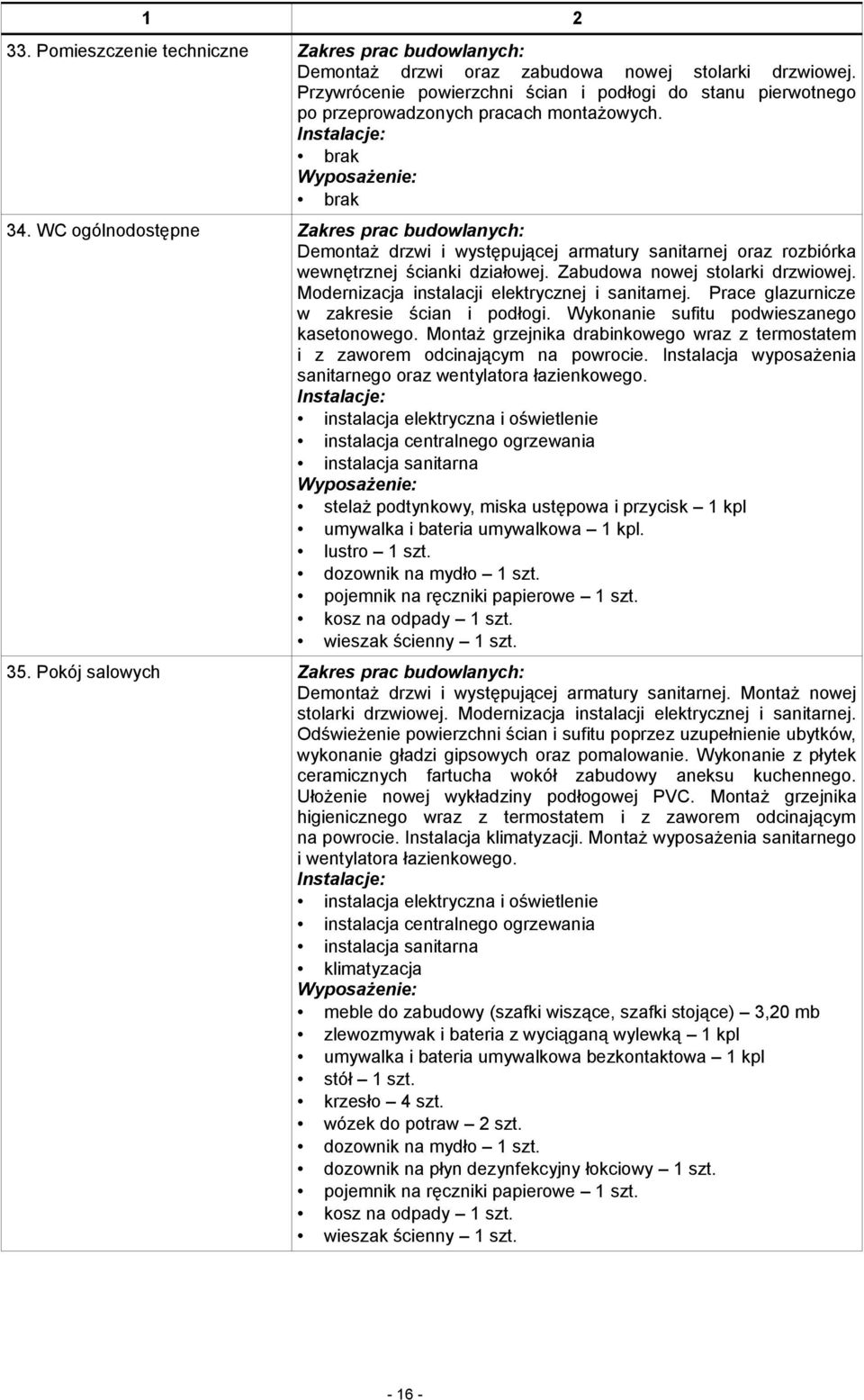

16 Pomieszczenie techniczne Zakres prac budowlanych: Demontaż drzwi oraz zabudowa nowej stolarki drzwiowej. Przywrócenie powierzchni ścian i podłogi do stanu pierwotnego po przeprowadzonych pracach montażowych. brak brak 34. WC ogólnodostępne Zakres prac budowlanych: Demontaż drzwi i występującej armatury sanitarnej oraz rozbiórka wewnętrznej ścianki działowej. Zabudowa nowej stolarki drzwiowej. Modernizacja instalacji elektrycznej i sanitarnej. Prace glazurnicze w zakresie ścian i podłogi. Wykonanie sufitu podwieszanego kasetonowego. Montaż grzejnika drabinkowego wraz z termostatem i z zaworem odcinającym na powrocie. Instalacja wyposażenia sanitarnego oraz wentylatora łazienkowego. instalacja elektryczna i oświetlenie instalacja centralnego ogrzewania instalacja sanitarna stelaż podtynkowy, miska ustępowa i przycisk 1 kpl umywalka i bateria umywalkowa 1 kpl. lustro 1 szt. dozownik na mydło 1 szt. pojemnik na ręczniki papierowe 1 szt. kosz na odpady 1 szt. wieszak ścienny 1 szt. 35. Pokój salowych Zakres prac budowlanych: Demontaż drzwi i występującej armatury sanitarnej. Montaż nowej stolarki drzwiowej. Modernizacja instalacji elektrycznej i sanitarnej. Odświeżenie powierzchni ścian i sufitu poprzez uzupełnienie ubytków, wykonanie gładzi gipsowych oraz pomalowanie. Wykonanie z płytek ceramicznych fartucha wokół zabudowy aneksu kuchennego. Ułożenie nowej wykładziny podłogowej PVC. Montaż grzejnika higienicznego wraz z termostatem i z zaworem odcinającym na powrocie. Instalacja klimatyzacji. Montaż wyposażenia sanitarnego i wentylatora łazienkowego. instalacja elektryczna i oświetlenie instalacja centralnego ogrzewania instalacja sanitarna klimatyzacja meble do zabudowy (szafki wiszące, szafki stojące) 3,20 mb zlewozmywak i bateria z wyciąganą wylewką 1 kpl umywalka i bateria umywalkowa bezkontaktowa 1 kpl stół 1 szt. krzesło 4 szt. wózek do potraw 2 szt. dozownik na mydło 1 szt. dozownik na płyn dezynfekcyjny łokciowy 1 szt. pojemnik na ręczniki papierowe 1 szt. kosz na odpady 1 szt. wieszak ścienny 1 szt

17 Izolatka Zakres prac budowlanych: Rozbiórka części istniejących ścianek działowych i demontaż drzwi. Wymurowanie ścianki działowej zlokalizowanej bliżej linii korytarza wraz z montażem nowej stolarki drzwiowej. Montaż nakładki PVC na parapecie i nawiewników w oknie. Modernizacja instalacji elektrycznej. Doprowadzenie instalacji jednego gazu medycznego (tlenu) od linii zasilającej na korytarzu do panelu nadłóżkowego w sali chorych. Wykonanie nowej instalacji przywoławczej. Odświeżenie powierzchni ścian i sufitu poprzez uzupełnienia ubytków i wykonanie gładzi gipsowych oraz pomalowanie. Ułożenie nowej wykładziny podłogowej PVC. Montaż listew odbojnikowych ściennych o wysokości około 0,50 m oraz wzmocnień ościeżnicy drzwiowej o wysokości około 1,00 m (zabezpieczenia ochronne przeciw uderzeniom łóżkami i wózkami). Montaż grzejnika higienicznego wraz z termostatem i z zaworem odcinającymi na powrocie. Założenie żaluzji pionowych PVC w oknie. Montaż i podłączenie panelu nadłóżkowego i lampy bakteriobójczej przepływowej. instalacja elektryczna i oświetlenie wraz ze światłem nocnym przypodłogowym instalacja centralnego ogrzewania instalacja przywoławcza instalacja gazów medycznych materac szpitalny przeciwodleżynowy z pokrowcem z tkaniny paroprzepuszczalnej 1 kpl panel nadłóżkowy 1 szt. lampa bakteriobójcza przepływowa 1 szt. stolik 1 szt. krzesło 2 szt. kosz na odpady 1 szt. wieszak ścienny 1 szt. 36a. Łazienka Zakres prac budowlanych: Demontaż drzwi oraz armatury sanitarnej. Montaż nowej stolarki drzwiowej. Modernizacja instalacji elektrycznej i sanitarnej. Wykonanie nowej instalacji przywoławczej. Prace glazurnicze w zakresie ścian i podłogi. Wykonanie sufitu podwieszanego kasetonowego. Montaż grzejnika drabinkowego wraz z termostatem i z zaworem odcinającym na powrocie. Instalacja wyposażenia sanitarnego oraz wentylatora łazienkowego. instalacja elektryczna i oświetlenie instalacja centralnego ogrzewania instalacja sanitarna instalacja przywoławcza siedzisko prysznicowe, bateria i zestaw natryskowy 1 kpl stelaż podtynkowy, miska ustępowa i przycisk 1 kpl umywalka i bateria umywalkowa 1 kpl płuczka-dezynfektor 1 szt. lustro 1 szt. dozownik na mydło 1 szt. dozownik na płyn dezynfekcyjny łokciowy 1 szt. pojemnik na ręczniki papierowe 1 szt. dozownik na papier toaletowy 1 szt. kosz na odpady 1 szt. wieszak ścienny 1 szt

18 1 2 36b. Śluza Zakres prac budowlanych: Rozbiórka części istniejących ścianek działowych, a następnie ukształtowanie pomieszczenia poprzez wymurowanie nowych ścianek działowych zlokalizowanych bliżej linii korytarza wraz z montażem nowej stolarki drzwiowej. Modernizacja instalacji elektrycznej i doprowadzenie instalacji sanitarnej. Wykończenie powierzchni ścian i sufitu przez uzupełnienie ubytków, wykonanie gładzi gipsowych i pomalowanie. Wykonanie z płytek ceramicznych ściennych fartucha ochronnego wokół umywalki. Ułożenie nowej wykładziny podłogowej PVC. Montaż umywalki i przyborów sanitarnych. instalacja elektryczna i oświetlenie instalacja sanitarna umywalka i bateria umywalkowa bezkontaktowa 1 kpl dozownik na mydło 1 szt. dozownik na płyn dezynfekcyjny łokciowy 1 szt. pojemnik na ręczniki papierowe 1 szt. kosz na odpady 1 szt. zamykany pojemnik na brudną bieliznę 1 szt. wieszak ścienny 2 szt. 51. Pomieszczenie ksero Zakres prac budowlanych: Demontaż drzwi i występującej armatury sanitarnej oraz wykucie otworu drzwiowego. Rozbiórka wewnętrznej ścianki działowej. Montaż nowej stolarki drzwiowej. Modernizacja instalacji elektrycznej. Uzupełnienie ubytków, położenie gładzi gipsowych oraz pomalowanie powierzchni ścian i sufitu. Wykonanie nowej wykładziny podłogowej PVC. Instalacja klimatyzatora przenośnego. Montaż wentylatora łazienkowego. instalacja elektryczna i oświetlenie klimatyzacja regał meblowy półotwarty 1 szt. kosz na odpady 1 szt. b) wskaźniki powierzchniowo-kubaturowe wraz z bilansem powierzchni i z wysokościami pomieszczeń: powierzchnia całkowita netto: 945,89 m 2 wysokość sal łóżkowych: 3,00 m powierzchnia sal łóżkowych netto: 409,98 m 2 udział powierzchni sal łóżkowych w powierzchni netto: 43,3% wysokość pomieszczeń opieki medycznej: 3,00 m powierzchnia pomieszczeń opieki medycznej netto: 165,64 m 2 udział powierzchni opieki medycznej w powierzchni netto: 17,5%

19 wysokość pomieszczeń magazynowo-sanitarnych: 3,00 m powierzchnia pomieszczeń magazynowo-sanitarnych netto: 55,36 m 2 udział powierzchni magazynowo-sanitarnych w powierzchni netto: 5,9% wysokość pomieszczeń socjalnych: 3,00 m powierzchnia pomieszczeń socjalnych netto: 27,04 m 2 udział powierzchni socjalnych w powierzchni netto: 2,9% wysokość pomieszczeń sanitarnych: 3,00 m powierzchnia pomieszczeń sanitarnych netto: 94,35 m 2 udział powierzchni sanitarnych w powierzchni netto: 10,0% wysokość pomieszczeń komunikacji: 2,50 m, 3,00 m powierzchnia pomieszczeń komunikacji netto: 193,52 m 2 udział powierzchni komunikacji w powierzchni netto: 20,4% Szczegółowe zestawienie wskaźników powierzchniowo-kubaturowych i wysokości poszczególnych pomieszczeń oddziału łóżkowego przedstawia tabela

20 Tabela 3 Zestawienie pomieszczeń oddziału łóżkowego według podziału na strefy funkcjonalne ZESTAWIENIE POMIESZCZEŃ WEDŁUG STREF FUNKCJONALNYCH Kategoria strefy Kondygnacja Pomieszczenie Wysokość pomieszczenia Obwód pomieszczenia Powierzchnia ścian Powierzchnia pomieszczenia SALE ŁÓŻKOWE III piętro 01. Sala chorych 3,00 m 25,29 m 75,87 m 2 26,48 m 2 III piętro 02. Sala chorych 3,00 m 24,52 m 73,56 m 2 24,34 m 2 III piętro 03. Sala chorych 3,00 m 23,83 m 71,49 m 2 23,84 m 2 III piętro 04. Sala chorych 3,00 m 24,52 m 73,56 m 2 24,34 m 2 III piętro 05. Sala chorych 3,00 m 24,52 m 73,56 m 2 24,34 m 2 III piętro 06. Sala chorych 3,00 m 24,56 m 73,68 m 2 24,54 m 2 III piętro 07. Sala chorych 3,00 m 24,56 m 73,68 m 2 24,54 m 2 III piętro 08. Sala chorych 3,00 m 24,52 m 73,56 m 2 24,34 m 2 III piętro 36. Izolatka 3,00 m 20,64 m 61,92 m 2 16,62 m 2 III piętro 36b. Śluza 3,00 m 6,15 m 18,45 m 2 2,37 m 2 III piętro 37. Sala chorych 3,00 m 24,56 m 73,68 m 2 24,54 m 2 III piętro 38. Sala chorych 3,00 m 24,56 m 73,68 m 2 24,54 m 2 III piętro 39. Sala chorych 3,00 m 24,52 m 73,56 m 2 24,34 m 2 III piętro 40. Sala chorych 3,00 m 24,52 m 73,56 m 2 24,34 m 2 III piętro 41. Sala chorych 3,00 m 23,83 m 71,49 m 2 23,84 m 2 III piętro 42. Sala chorych 3,00 m 24,52 m 73,56 m 2 24,34 m 2 III piętro 43. Sala chorych 3,00 m 25,29 m 75,87 m 2 26,48 m 2 III piętro 62. Sala chorych 3,00 m 21,95 m 65,85 m 2 21,81 m 2 SALE ŁÓŻKOWE RAZEM 416,86 m 1.250,58 m 2 409,98 m 2

21 POMIESZCZENIA OPIEKI MEDYCZNEJ III piętro 23. Pokój zabiegowy 3,00 m 18,26 m 54,78 m 2 19,50 m 2 III piętro 24. Ciemnia 3,00 m 18,26 m 54,78 m 2 19,50 m 2 III piętro 25. Punkt pielęgniarski 3,00 m 11,40 m 34,20 m 2 7,70 m 2 III piętro 26. Pokój pielęgniarek 3,00 m 13,78 m 41,34 m 2 11,78 m 2 III piętro 28. Dyżurka lekarzy 3,00 m 24,53 m 73,59 m 2 24,34 m 2 III piętro 29. Dyżurka lekarzy 3,00 m 24,53 m 73,59 m 2 24,34 m 2 III piętro 58. Pokój zabiegowy 3,00 m 18,26 m 54,78 m 2 19,50 m 2 III piętro 59. Ciemnia 3,00 m 18,26 m 54,78 m 2 19,50 m 2 III piętro 60. Punkt pielęgniarski 3,00 m 11,40 m 34,20 m 2 7,70 m 2 III piętro 61. Pokój pielęgniarek 3,00 m 13,78 m 41,34 m 2 11,78 m 2 POMIESZCZENIA OPIEKI MEDYCZNEJ RAZEM 172,46 m 517,38 m 2 165,64 m 2 POMIESZCZENIA MAGAZYNOWO-SANITARNE III piętro 19. Pomieszczenie porządkowe 3,00 m 10,78 m 32,34 m 2 4,69 m 2 III piętro 20. Brudownik 3,00 m 11,48 m 34,44 m 2 7,78 m 2 III piętro 21. Magazyn 3,00 m 8,55 m 25,65 m 2 4,56 m 2 III piętro 33. Pomieszczenie techniczne 3,00 m 8,10 m 24,30 m 2 3,91 m 2 III piętro 35. Pokój salowych 3,00 m 15,57 m 46,71 m 2 14,79 m 2 III piętro 51. Pomieszczenie ksero 3,00 m 6,74 m 20,22 m 2 2,81 m 2 III piętro 54. Pomieszczenie porządkowe 3,00 m 9,29 m 27,87 m 2 4,48 m 2 III piętro 55. Brudownik 3,00 m 11,48 m 34,44 m 2 7,78 m 2 III piętro 56. Magazyn 3,00 m 8,55 m 25,65 m 2 4,56 m 2 POMIESZCZENIA MAGAZYNOWO-SANITARNE RAZEM 90,54 m 271,62 m 2 55,36 m 2 POMIESZCZENIA SOCJALNE III piętro 27. Pokój dla oczekujących 3,00 m 21,95 m 65,85 m 2 27,04 m 2 POMIESZCZENIA SOCJALNE RAZEM 21,95 m 65,85 m 2 27,04 m 2

22 POMIESZCZENIA SANITARNE III piętro 09. Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m 2 III piętro 10. Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m 2 III piętro 11. Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m 2 III piętro 12. Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m 2 III piętro 13. Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m 2 III piętro 14. Łazienka personelu 3,00 m 8,27 m 24,81 m 2 3,76 m 2 III piętro 15. Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m 2 III piętro 16. Łazienka 3,00 m 8,27 m 24,81 m 2 3,98 m 2 III piętro 22. Łazienka niepełnosprawnych 3,00 m 14,05 m 42,15 m 2 12,18 m 2 III piętro 30. Łazienka personelu 3,00 m 7,57 m 22,71 m 2 3,22 m 2 III piętro 31. Łazienka personelu 3,00 m 7,57 m 22,71 m 2 3,22 m 2 III piętro 34. WC ogólnodostępne 3,00 m 8,10 m 24,30 m 2 3,91 m 2 III piętro 36a. Łazienka 3,00 m 8,76 m 26,28 m 2 4,79 m 2 III piętro 44. Łazienka 3,00 m 8,27 m 24,81 m 2 3,98 m 2 III piętro 45. Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m 2 III piętro 46. Łazienka personelu 3,00 m 8,27 m 24,81 m 2 3,76 m 2 III piętro 47. Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m 2 III piętro 48. Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m 2 III piętro 49. Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m 2 III piętro 50. Łazienka 3,00 m 7,57 m 22,71 m 2 3,22 m 2 III piętro 57. Łazienka niepełnosprawnych 3,00 m 13,93 m 41,79 m 2 11,95 m 2 III piętro 63. Łazienka 3,00 m 8,69 m 26,07 m 2 4,18 m 2 POMIESZCZENIA SANITARNE RAZEM 185,02 m 555,06 m 2 94,35 m 2 KOMUNIKACJA III piętro 17. Korytarz 2,50 m 80,62 m 201,55 m 2 82,60 m 2 III piętro 18. Komunikacja 3,00 m 12,01 m 36,03 m 2 8,00 m 2 III piętro 32. Komunikacja 2,50 m 20,38 m 50,95 m 2 18,24 m 2 III piętro 52. Korytarz 2,50 m 76,20 m 190,50 m 2 76,68 m 2 III piętro 53. Komunikacja 3,00 m 12,01 m 36,03 m 2 8,00 m 2 KOMUNIKACJA RAZEM 201,22 m 515,06 m 2 193,52 m 2 WSZYSTKIE KATEGORIE STREF RAZEM 1.088,05 m 3.175,55 m 2 945,89 m 2

23 c) określenie wielkości możliwych przekroczeń lub pomniejszenia przyjętych parametrów powierzchni i kubatur lub wskaźników: Dopuszczalne możliwe przekroczenia lub pomniejszenia przyjętych parametrów powierzchni i kubatur lub wskaźników wynoszą 5-10% przy równoczesnym zachowaniu minimalnych normatywnych wymiarów i powierzchni dla określonych pomieszczeń. d) wymagania w zakresie ilości zatrudnionych pracowników na zmianie: lekarze: 4 osoby; pielęgniarki wraz z pielęgniarką oddziałową: 9 osób; sekretarki medyczne: 2 osoby; personel porządkowy: 3 osoby. 2. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia Prawa autorskie. Wykonawca zapewni, że projekt będzie całkowicie oryginalny i nie będzie naruszał autorskich praw osobistych i majątkowych innych osób / podmiotów i będzie wolny od wad prawnych i fizycznych, które mogłyby spowodować odpowiedzialność Zamawiającego. Wykonawca przeniesie na Zamawiającego autorskie prawa majątkowe do wszelkich opracowań będących przedmiotem umowy oraz wszelkich egzemplarzy tych opracowań na wszystkich polach eksploatacji znanych stronom w chwili zawarcia umowy, w szczególności wymienionych w art. 50 Ustawy z dnia 4 lutego 1994 r. o prawie autorskim i prawach pokrewnych (Dz.U. z 1994 r. Nr 24 poz. 83 z późniejszymi zmianami), które zostaną dookreślone w umowie. Strony ustalają, iż wraz z przeniesieniem autorskich praw majątkowych do projektu Zamawiającemu przysługiwać będzie wyłącznie prawo zezwalania na wykonywanie zależnego prawa autorskiego do projektu, co obejmować będzie w szczególności prawo do dokonywania opracowań oraz do korzystania i rozporządzania opracowaniami projektu i jego poszczególnymi częściami przez Zamawiającego według jego swobodnego uznania

24 2.2. Przygotowanie terenu budowy. Teren budowy ograniczony do kondygnacji budynku Kliniki, gdzie planowane są roboty budowlane, oraz wewnętrznej komunikacji Szpitala i jego bezpośredniego sąsiedztwa. Teren budowy to pomieszczenia oddziału łóżkowego zlokalizowanego na III piętrze budynku Kliniki bezpośrednio podlegające przebudowie oraz obszar przyległy na zewnątrz do części Szpitala podlegającej adaptacji wraz z główną komunikacją wewnątrz obiektu (korytarze, klatki schodowe, windy). Należy zwrócić szczególną uwagę na należyte zabezpieczenie głównych traktów komunikacyjnych i pozostałych pomieszczeń szpitala oraz umożliwić ich udostępnienie dla ciągłej i nieprzerwanej działalności szpitala Architektura. W ramach planowanej przebudowy pomieszczeń Oddziału Okulistyki Dorosłych zlokalizowanego na III piętrze budynku Kliniki zostaną zrealizowane sale chorych wraz z pełnymi węzłami sanitarnymi, dyżurki lekarzy, pokoje zabiegowe, ciemnie, punkty pielęgniarskie, pokoje pielęgniarek, toalety personelu, łazienki dostosowane do osób niepełnosprawnych, toalety ogólnodostępne, pomieszczenia porządkowe, brudowniki, pomieszczenia magazynowe, pomieszczenie kuchni oddziałowej oraz korytarze i komunikacja oddziału. Dla całego oddziału należy zachować kolorystykę w barwach i odcieniach wskazanych przez Zamawiającego. Zastrzega się możliwość wystąpienia konieczności uzyskania decyzji o lokalizacji inwestycji celu publicznego (zgodnie z interpretacją właściwego organu) Konstrukcja. Należy zachować istniejącą konstrukcję obiektu, a przed wykonaniem projektu przeprowadzić analizę stanu technicznego budynku. W razie konieczności zaprojektować zabezpieczenia i dostosować konstrukcję obiektu do nowych wymogów funkcjonalno-użytkowych Instalacje. Rozbudowa lub remont i modernizacja instalacji wewnętrznych od punktów końcowych do punktów podłączenia wskazanych przez Zamawiającego: instalacja wodociągowa wody zimnej i wody ciepłej instalacja po generalnym remoncie w latach , adaptacja istniejącego rozprowadzenia instalacji

25 wodociągowej do projektowanego miejsca podłączenia przyborów wraz z dostawą i montażem kompletnego wyposażenia sanitarnego i armatury; kanalizacja sanitarna instalacja po całościowym remoncie w latach , dostosowanie istniejącego rozprowadzenia instalacji kanalizacji sanitarnej do projektowanego miejsca podłączenia przyborów; centralne ogrzewanie istniejące rozprowadzenie z wymiennikowni bez zmian, wykonanie nowych schowanych (wkutych) podejść od pionów c.o. do grzejników, demontaż starych grzejników żeliwnych lub stalowych panelowych starego typu na nowe grzejniki stalowe panelowe typu higienicznego wraz z głowicami termostatycznymi na zaworach zasilających i z zaworami odcinającymi na przewodach powrotnych; instalacja elektryczna gniazd wtykowych i oświetlenia ogólnego wykonanie wewnętrznej instalacji elektrycznych wraz z montażem rozdzielni piętrowych, położenie gniazd wtykowych, punktów świetlnych i wyłączników dostosować do lokalizacji urządzeń, instalacje wykonać wraz z kompletnym osprzętem i białym montażem; instalacja oświetlenia dyżurnego nocnego wykonanie instalacji oświetlenia nocnego wraz z kompletnym osprzętem i białym montażem; instalacja wentylacji i klimatyzacji istniejąca wentylacja grawitacyjna w każdym pomieszczeniu, montaż nawiewników w każdym oknie, montaż wentylatorów łazienkowych w pomieszczeniach magazynowo-sanitarnych i pomieszczeniach sanitarnych, wykonanie klimatyzacji w pomieszczeniu salowych; instalacja przeciwpożarowa wraz z sygnalizacją modernizacja i dostosowanie istniejącej instalacji ppoż. do aranżacji pomieszczeń i aktualnie obowiązujących przepisów; system kontroli dostępu wykonanie instalacji kontroli dostępu obejmującej drzwi między oddziałem a klatkami schodowymi i korytarzami zewnętrznymi; zintegrowana instalacja telefoniczno-komputerowa dostosowanie istniejącej instalacji teletechnicznej do aranżacji pomieszczeń; instalacja gazów medycznych dostosowanie istniejącej instalacji tlenu i próżni do nowych paneli nadłóżkowych, wykonanie instalacji tlenu w trzech salach łóżkowych i w dwóch pokojach zabiegowych oraz instalacji sprężonego powietrza w jednej sali łóżkowej zlokalizowanej na IV piętrze Kliniki, wymiana istniejących zaworów na nowe wraz z naprawą bądź wymianą skrzynek zaworowych;

26 instalacja przywoławcza zrealizowanie w oparciu o sieć IP kompletnej instalacji przywoławczej zlokalizowanej w panelach nadłóżkowych w salach chorych oraz w łazienkach pacjentów w salach chorych i w łazience niepełnosprawnych wraz z centralą i systemem telefonów bezprzewodowych dla pielęgniarek w technologii IP DECT (minimum 4 telefony) Wykończenie. A. Wykończenie zewnętrzne obiektu (zgodnie z obowiązującymi regulacjami, w szczególności z przepisami budowlanymi, przeciwpożarowymi i BHP): nie dotyczy (nowa stolarka okienna i elewacja). B. Wykończenie wewnętrzne według funkcji pomieszczeń (zgodnie z obowiązującymi regulacjami, w szczególności z przepisami budowlanymi, wymogami dotyczącymi zakładów opieki zdrowotnej, wytycznymi higieniczno-sanitarnymi oraz przepisami przeciwpożarowymi i BHP): a) posadzki: sala chorych, izolatka, śluza, korytarz, komunikacja, pokój zabiegowy, ciemnia, punkt pielęgniarski, pokój pielęgniarek, pokój dla oczekujących, dyżurka lekarzy, pokój salowych, magazyn, pomieszczenie ksero: heterogeniczna wykładzina PVC zmywalna antypoślizgowa przeznaczona do stosowania w pomieszczeniach służby zdrowia, cokół z wykładziny PVC przy podłodze o wysokości około 8-10 cm, połączenia spawane; łazienka, brudownik, łazienka niepełnosprawnych, łazienka personelu, WC ogólnodostępne, pomieszczenie porządkowe: płytki ceramiczne podłogowe antypoślizgowe; b) ściany: sala chorych, izolatka, śluza, korytarz, komunikacja, magazyn, ciemnia, punkt pielęgniarski, pokój pielęgniarski, dyżurka lekarzy, pokój salowych, pokój dla oczekujących, pomieszczenie ksero: tynk cementowo-wapienny lub okładzina z płyt gipsowo-kartonowych wodoodpornych, gładź gipsowa, farba emulsyjna zmywalna, płytki ceramiczne ścienne wokół zabudowy aneksów kuchennych oraz w miejscu montażu umywalek i zlewozmywaków, fartuch ochronny z płytek ceramicznych ściennych do wysokości 1,50 m na korytarzach oraz w pomieszczeniach komunikacji i w punktach pielęgniarskich;

27 łazienka, brudownik, łazienka niepełnosprawnych, pokój zabiegowy, łazienka personelu, WC ogólnodostępne, pomieszczenie porządkowe: płytki ceramiczne ścienne na pełną wysokość pomieszczenia; c) sufity: sala chorych, izolatka, śluza, pomieszczenie porządkowe, brudownik, pokój zabiegowy, ciemnia, pokój pielęgniarek, pokój dla oczekujących, dyżurka lekarzy, pokój salowych, pomieszczenie ksero, magazyn: gładź gipsowa, farba emulsyjna; łazienka, punkt pielęgniarski, łazienka personelu, WC ogólnodostępne, łazienka niepełnosprawnych: sufit podwieszany kasetonowy mineralny z powłoką bakteriobójczą na ruszcie stalowym ocynkowanym; korytarz, komunikacja: sufit podwieszany kasetonowy mineralny z powłoką bakteriobójczą na ruszcie stalowym ocynkowanym z przestrzenią nadsufitową dla rozprowadzenia instalacji; d) stolarka drzwiowa: sala chorych, izolatka, śluza, pokój zabiegowy, ciemnia, pokój pielęgniarek, dyżurka lekarzy, magazyn, pomieszczenie techniczne, pomieszczenie ksero: drewniane drzwi płytowe pełne laminowane zmywalne przeznaczone do stosowania w pomieszczeniach służby zdrowia, klamka, szyld, zamek z wkładką patentową; łazienka, brudownik, łazienka niepełnosprawnych, łazienka personelu, WC ogólnodostępne, pokój salowych, pomieszczenie porządkowe: drewniane drzwi płytowe pełne laminowane zmywalne przeznaczone do stosowania w obiektach służby zdrowia, otwory wentylacyjne lub kratka wentylacyjna, klamka, szyld, zamek z wkładką patentową lub zamek z blokadą łazienkową; korytarz, komunikacja: aluminiowe drzwi dwuskrzydłowe wyposażone w samozamykacz, klamka, szyld i zamek z wkładką patentową, drzwi między oddziałem łóżkowym a klatkami schodowymi przeciwpożarowe dymoszczelne, drzwi między oddziałem łóżkowym a klatkami schodowymi i korytarzami zewnętrznymi wyposażone dodatkowo w elektrozaczep do połączenia z systemem kontroli dostępu; pokój dla oczekujących: witryna aluminiowa wraz z drzwiami aluminiowymi dwuskrzydłowymi wyposażonymi w samozamykacz oraz drzwi aluminiowe
