Nr referencyjny nadany sprawie przez Zamawiającego: ZOZ/DO/OM/ZP/54/14

Transkrypt

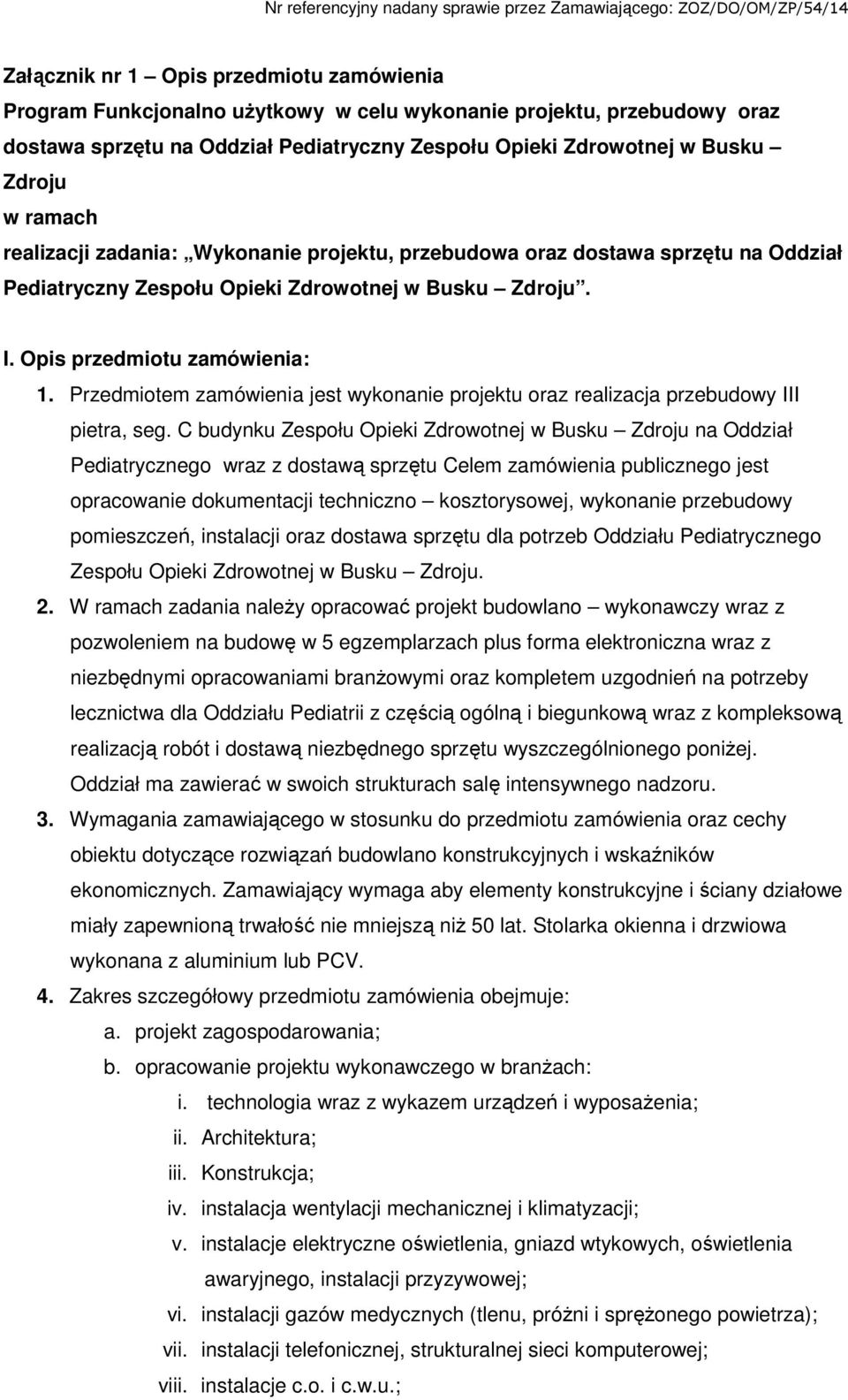

1 Załącznik nr 1 Opis przedmiotu zamówienia Program Funkcjonalno uŝytkowy w celu wykonanie projektu, przebudowy oraz dostawa sprzętu na Oddział Pediatryczny Zespołu Opieki Zdrowotnej w Busku Zdroju w ramach realizacji zadania: Wykonanie projektu, przebudowa oraz dostawa sprzętu na Oddział Pediatryczny Zespołu Opieki Zdrowotnej w Busku Zdroju. I. Opis przedmiotu zamówienia: 1. Przedmiotem zamówienia jest wykonanie projektu oraz realizacja przebudowy III pietra, seg. C budynku Zespołu Opieki Zdrowotnej w Busku Zdroju na Oddział Pediatrycznego wraz z dostawą sprzętu Celem zamówienia publicznego jest opracowanie dokumentacji techniczno kosztorysowej, wykonanie przebudowy pomieszczeń, instalacji oraz dostawa sprzętu dla potrzeb Oddziału Pediatrycznego Zespołu Opieki Zdrowotnej w Busku Zdroju. 2. W ramach zadania naleŝy opracować projekt budowlano wykonawczy wraz z pozwoleniem na budowę w 5 egzemplarzach plus forma elektroniczna wraz z niezbędnymi opracowaniami branŝowymi oraz kompletem uzgodnień na potrzeby lecznictwa dla Oddziału Pediatrii z częścią ogólną i biegunkową wraz z kompleksową realizacją robót i dostawą niezbędnego sprzętu wyszczególnionego poniŝej. Oddział ma zawierać w swoich strukturach salę intensywnego nadzoru. 3. Wymagania zamawiającego w stosunku do przedmiotu zamówienia oraz cechy obiektu dotyczące rozwiązań budowlano konstrukcyjnych i wskaźników ekonomicznych. Zamawiający wymaga aby elementy konstrukcyjne i ściany działowe miały zapewnioną trwałość nie mniejszą niŝ 50 lat. Stolarka okienna i drzwiowa wykonana z aluminium lub PCV. 4. Zakres szczegółowy przedmiotu zamówienia obejmuje: a. projekt zagospodarowania; b. opracowanie projektu wykonawczego w branŝach: i. technologia wraz z wykazem urządzeń i wyposaŝenia; ii. Architektura; iii. Konstrukcja; iv. instalacja wentylacji mechanicznej i klimatyzacji; v. instalacje elektryczne oświetlenia, gniazd wtykowych, oświetlenia awaryjnego, instalacji przyzywowej; vi. instalacji gazów medycznych (tlenu, próŝni i spręŝonego powietrza); vii. instalacji telefonicznej, strukturalnej sieci komputerowej; viii. instalacje c.o. i c.w.u.;

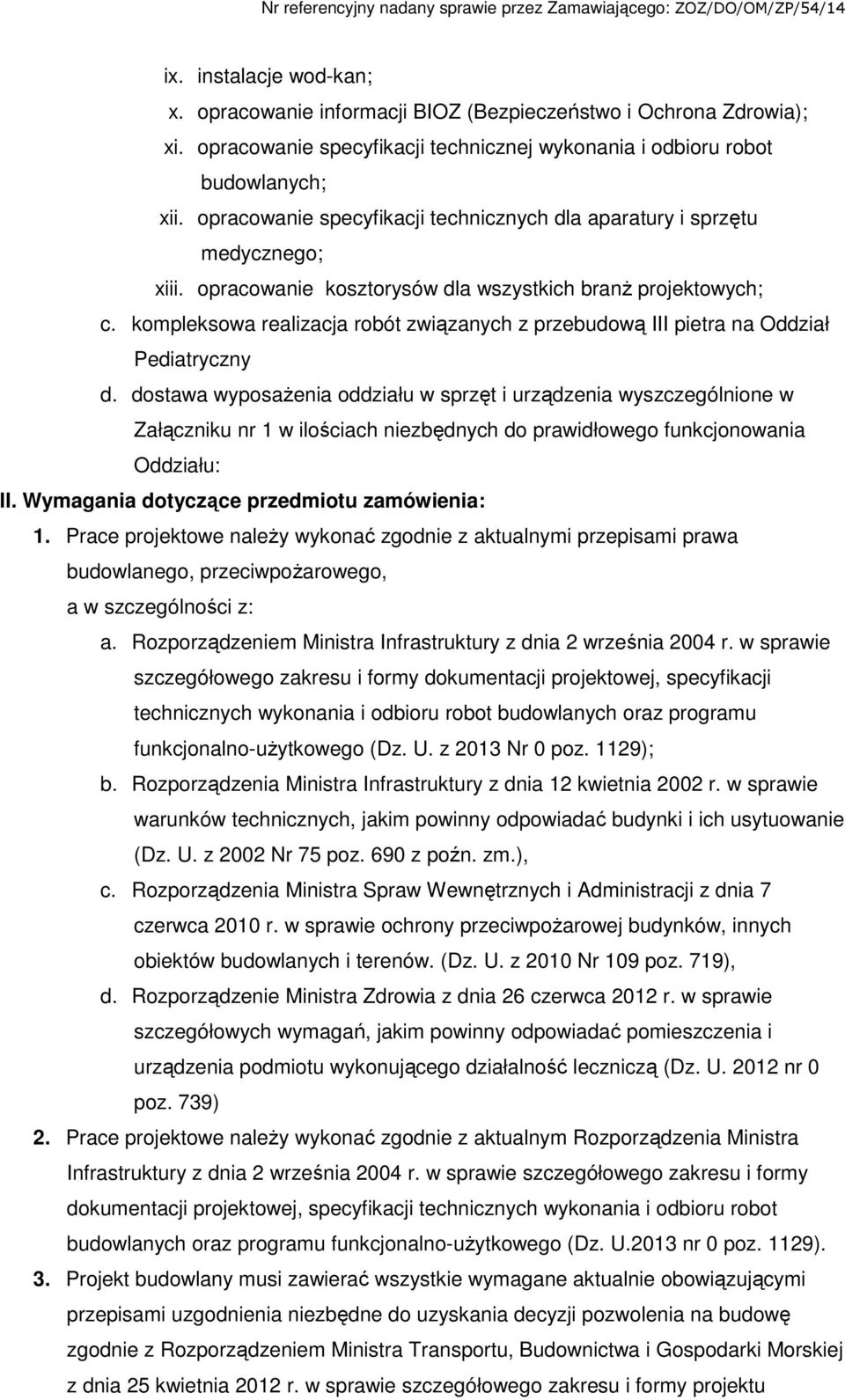

2 ix. instalacje wod-kan; x. opracowanie informacji BIOZ (Bezpieczeństwo i Ochrona Zdrowia); xi. opracowanie specyfikacji technicznej wykonania i odbioru robot budowlanych; xii. opracowanie specyfikacji technicznych dla aparatury i sprzętu medycznego; xiii. opracowanie kosztorysów dla wszystkich branŝ projektowych; c. kompleksowa realizacja robót związanych z przebudową III pietra na Oddział Pediatryczny d. dostawa wyposaŝenia oddziału w sprzęt i urządzenia wyszczególnione w Załączniku nr 1 w ilościach niezbędnych do prawidłowego funkcjonowania Oddziału: II. Wymagania dotyczące przedmiotu zamówienia: 1. Prace projektowe naleŝy wykonać zgodnie z aktualnymi przepisami prawa budowlanego, przeciwpoŝarowego, a w szczególności z: a. Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robot budowlanych oraz programu funkcjonalno-uŝytkowego (Dz. U. z 2013 Nr 0 poz. 1129); b. Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 Nr 75 poz. 690 z poźn. zm.), c. Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów. (Dz. U. z 2010 Nr 109 poz. 719), d. Rozporządzenie Ministra Zdrowia z dnia 26 czerwca 2012 r. w sprawie szczegółowych wymagań, jakim powinny odpowiadać pomieszczenia i urządzenia podmiotu wykonującego działalność leczniczą (Dz. U nr 0 poz. 739) 2. Prace projektowe naleŝy wykonać zgodnie z aktualnym Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robot budowlanych oraz programu funkcjonalno-uŝytkowego (Dz. U.2013 nr 0 poz. 1129). 3. Projekt budowlany musi zawierać wszystkie wymagane aktualnie obowiązującymi przepisami uzgodnienia niezbędne do uzyskania decyzji pozwolenia na budowę zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu

3 budowlanego (Dz. U. z 2012, poz. 462) wymagana ilość egzemplarzy 5 + wersja 4. Projekty wykonawcze muszą zawierać wszystkie szczegółowe obliczenia, zakresy prac oraz rozwiązania konstrukcyjne, technologiczne i materiałowe niezbędne do realizacji projektowego zamierzenia budowlanego zgodnie z normami i aktualnie obowiązującymi przepisami techniczno-budowlanymi wymagana ilość egzemplarzy 5 + wersja 5. Specyfikacja techniczna wykonania i odbioru robot musi zawierać zbiory wymagań w zakresie sposobu wykonania robot budowlanych obejmujące w szczególności wymagania właściwości materiałów, wymagania dotyczące sposobu wykonania i oceny wykonanych robot, określenia prac, które powinny być ujęte w cenach poszczególnych pozycji kosztorysowych wymagana ilość egzemplarzy 5 + wersja 6. Specyfikacje techniczne dla aparatury i sprzętu medycznego muszą zawierać zestawienie parametrów technicznych urządzeń oraz warunki graniczne dla aparatury. Parametry uzgodnione z Kierownikiem Oddziału Pediatrycznego i Pielęgniarką Koordynującą wymagana ilość egzemplarzy 3 + wersja 7. Kosztorys inwestorski robot wykonany zgodnie z obowiązującymi przepisami Rozporządzenie Ministra Infrastruktury w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowych kosztów prac projektowych oraz planowych kosztów robot budowlanych określonych w programie funkcjonalno- uŝytkowym z dnia 18 maja 2004r.,(Dz. U. z 2004 Nr 130, poz z poźn. zm.) wymagana ilość egzemplarzy 5 + wersja 8. Wykonawca jest zobowiązany dokonać wizji lokalnej na terenie ZOZ Busko Zdrój celem uzyskania szczegółowych informacji dotyczących realizowanego przedmiotu zamówienia publicznego. Nie obowiązkowa wizja lokalna odbędzie się po wcześniejszym uzgodnieniu z Zamawiającym nie później niŝ na dzień przed otwarciem ofert. Potwierdzenie odbycia wizji lokalnej naleŝy dołączyć do oferty. 9. Wszystkie koszty związane z uzgodnieniami dokumentacji projektowej, uzgodnień ZUDP, wykonaniem mapy do celów projektowych i uzyskaniem pozwolenia na budowę ponosi Wykonawca. 10. Przygotowana dokumentacja przez Wykonawcę powinna zostać przekazana Zamawiającemu zarówno w wersji papierowej, jak i elektronicznej. Wersja elektroniczna dokumentacji winna składać się z dokumentu w formacie PDF oraz wersji edytowalnej (dotyczy wszystkich dokumentów), jak równieŝ dodatkowo część graficzna opracowania przekazana musi zostać w postaci pełno funkcjonalnego pliku

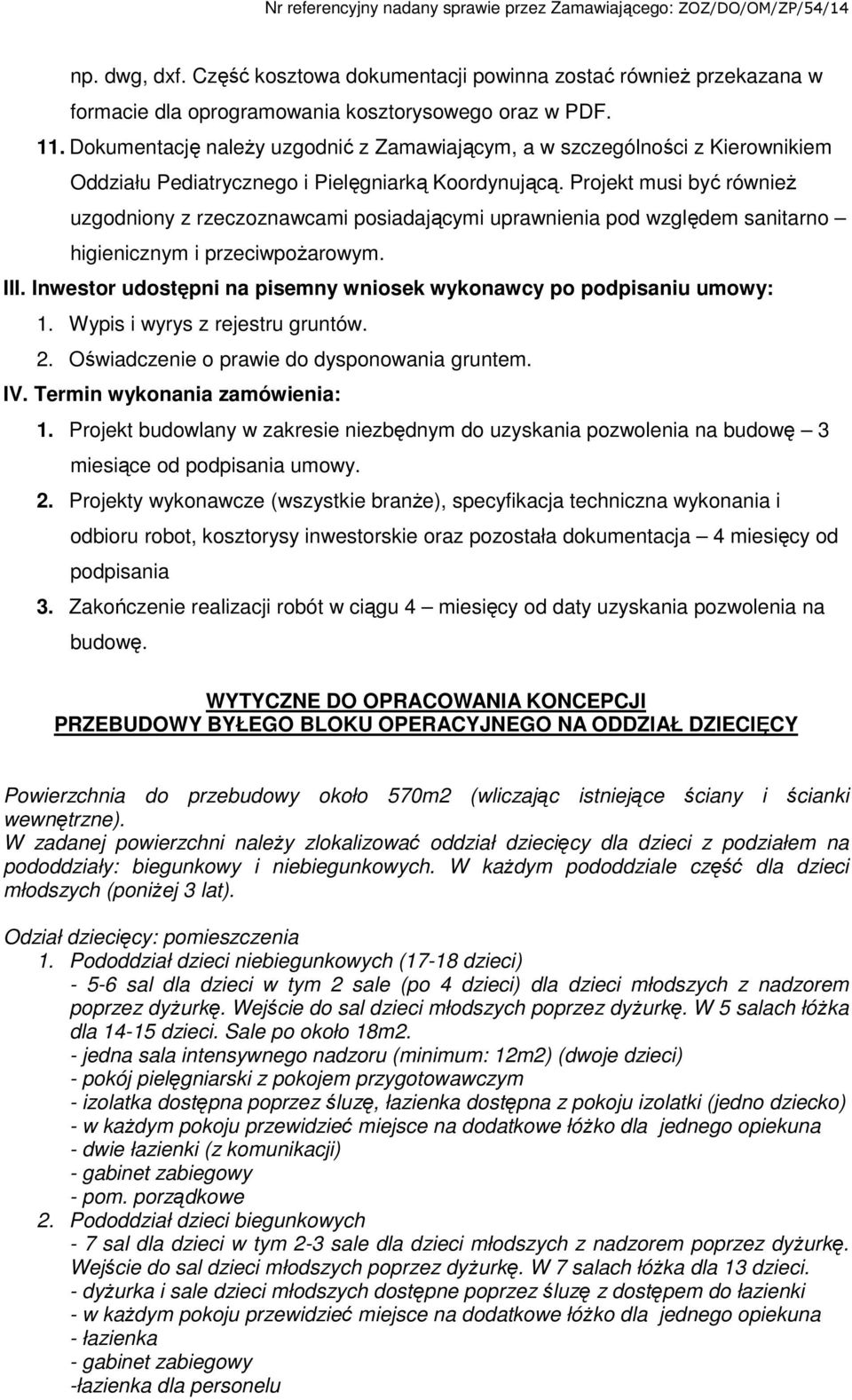

4 np. dwg, dxf. Część kosztowa dokumentacji powinna zostać równieŝ przekazana w formacie dla oprogramowania kosztorysowego oraz w PDF. 11. Dokumentację naleŝy uzgodnić z Zamawiającym, a w szczególności z Kierownikiem Oddziału Pediatrycznego i Pielęgniarką Koordynującą. Projekt musi być równieŝ uzgodniony z rzeczoznawcami posiadającymi uprawnienia pod względem sanitarno higienicznym i przeciwpoŝarowym. III. Inwestor udostępni na pisemny wniosek wykonawcy po podpisaniu umowy: 1. Wypis i wyrys z rejestru gruntów. 2. Oświadczenie o prawie do dysponowania gruntem. IV. Termin wykonania zamówienia: 1. Projekt budowlany w zakresie niezbędnym do uzyskania pozwolenia na budowę 3 miesiące od podpisania umowy. 2. Projekty wykonawcze (wszystkie branŝe), specyfikacja techniczna wykonania i odbioru robot, kosztorysy inwestorskie oraz pozostała dokumentacja 4 miesięcy od podpisania 3. Zakończenie realizacji robót w ciągu 4 miesięcy od daty uzyskania pozwolenia na budowę. WYTYCZNE DO OPRACOWANIA KONCEPCJI PRZEBUDOWY BYŁEGO BLOKU OPERACYJNEGO NA ODDZIAŁ DZIECIĘCY Powierzchnia do przebudowy około 570m2 (wliczając istniejące ściany i ścianki wewnętrzne). W zadanej powierzchni naleŝy zlokalizować oddział dziecięcy dla dzieci z podziałem na pododdziały: biegunkowy i niebiegunkowych. W kaŝdym pododdziale część dla dzieci młodszych (poniŝej 3 lat). Odział dziecięcy: pomieszczenia 1. Pododdział dzieci niebiegunkowych (17-18 dzieci) sal dla dzieci w tym 2 sale (po 4 dzieci) dla dzieci młodszych z nadzorem poprzez dyŝurkę. Wejście do sal dzieci młodszych poprzez dyŝurkę. W 5 salach łóŝka dla dzieci. Sale po około 18m2. - jedna sala intensywnego nadzoru (minimum: 12m2) (dwoje dzieci) - pokój pielęgniarski z pokojem przygotowawczym - izolatka dostępna poprzez śluzę, łazienka dostępna z pokoju izolatki (jedno dziecko) - w kaŝdym pokoju przewidzieć miejsce na dodatkowe łóŝko dla jednego opiekuna - dwie łazienki (z komunikacji) - gabinet zabiegowy - pom. porządkowe 2. Pododdział dzieci biegunkowych - 7 sal dla dzieci w tym 2-3 sale dla dzieci młodszych z nadzorem poprzez dyŝurkę. Wejście do sal dzieci młodszych poprzez dyŝurkę. W 7 salach łóŝka dla 13 dzieci. - dyŝurka i sale dzieci młodszych dostępne poprzez śluzę z dostępem do łazienki - w kaŝdym pokoju przewidzieć miejsce na dodatkowe łóŝko dla jednego opiekuna - łazienka - gabinet zabiegowy -łazienka dla personelu

5 - pom. Porządkowe 3. Dla nowoprojektowanego Oddziału Dziecięcego naleŝy przewidzieć takŝe inne pomieszczenia wymagane i niezbędne do funkcjonowania oddziału zgodnie z przepisami oraz funkcją, m.in. świetlicę, kuchnię itp. Wszystkie pomieszczenia muszą spełniać wymogi zawarte w Rozporządzeniu Ministra Zdrowia z dnia 26 czerwca 2012r. (Dz. U. z 2012r., poz. 739) w sprawie szczegółowych wymagań jakim powinny odpowiadać pomieszczenia i urządzenia podmiotu wykonującego działalność leczniczą. WyposaŜenie minimalne wymagane Po stronie Wykonawcy naleŝy przewidzieć następujące wyposaŝenie : kompleksowe wyposaŝenie łazienek wraz z akcesoriami, m.in. dozowniki do mydła, lustra, uchwyty na papier, kosze na śmieci, pojemniki na ręczniki papierowe, pochwyty dla niepełnosprawnych; wyposaŝenie śluzy w baterię bezdotykową lub łokciową, pojemniki na mydło i płyn do dezynfekcji łokciowy, pojemniki na ręczniki papierowe, lustro oraz w zestaw mebli składający się z: wieszaka naściennego, regału ściennego z koszem na czyste fartuchy/ maseczki i ochraniacze oraz w zbieracz brudnych fartuchów/maseczek/ochraniaczy otwierany za pomocą pedału noŝnego. Dla sal chorych naleŝy przewidzieć dostawę łóŝek dla dzieci młodszych i starszych oraz dostawę szafek przyłóŝkowych. Ponadto pomieszczenia dla dzieci młodszych naleŝy dodatkowo wyposaŝyć w wanienkę i przewijak. Gabinety lekarskie, ordynatora, oddziałowej naleŝy wyposaŝyć w szafę na dokumenty, biurko, zestaw komputerowy, kanapę rozkładaną, biurko, fotel zmywalny, krzesła dla pacjenta, dozowniki na płyn, pojemniki na ręczniki papierowe, lustro oraz kosz na śmieci. Do punktów pielęgniarskich naleŝy dostarczyć ladę/biurko, krzesła/fotel zmywalny obrotowy, zestaw komputerowy. Lada recepcyjna / Biurko płycinowe wyposaŝone w mobilną szafkę podblatową z szufladą i drzwiczkami, wysuwaną półką na klawiaturę oraz miejsce na komputer. Gabinety zabiegowe naleŝy wyposaŝyć zestaw szafek z wbudowanym zlewem, umywalkę i lodówką podblatową, w baterie łokciowe, dozowniki na płyn dezynfekcyjny i mydło, pojemniki na ręczniki papierowe, biurko, kozetkę lekarską, taboret obrotowy, krzesło/fotel zmywalny obrotowy, stanowisko do badania niemowląt/przewijak, Stolik 2 półki pod aparaturę, stolik zabiegowy W kuchnię oddziałową oraz pomieszczenie kuchni mlecznej naleŝy wyposaŝyć w zestaw szafek z wbudowanym zlewem i umywalką oraz z lodówką podblatową. Do pomieszczeń porządkowych oraz w magazynach naleŝy dostarczyć regały magazynowe stalowe.
