1 ANATOMIA Flashcards Neuroanatomia Lars Bräuer Michael Scholz Wydanie 1 Redakcja wydania polskiego Mirosław Topol ŁACIŃSKIE MIANOWNICTWO ANATOMICZNE

2 ANATOMIA Neuroanatomia Flashcards Łacińskie mianownictwo anatomiczne Wydanie 1 Redakcja naukowa wydania polskiego Mirosław Topol Układ kart i tekst zostały przygotowane przez Larsa Bräuera i Michaela Scholza 129 kart

3 Kontakt: Elsevier GmbH, Urban & Fischer Verlag, Lektorat Medizinstudium, Hackerbrüecke 6, München, Kontakt do autorów: prof. dr Lars Bräuer prof. dr Michael Scholz, MME Institut für Anatomie II Universität Erlangen Nürnberg Universitätsstraße Erlangen O ile nie wskazano inaczej, ryciny pochodzą z: Sobotta Atlas der Anatomie des Menschen (Sobotta Atlas anatomii człowieka); redaktorzy 23. wydania oryginalnego: F. Paulsen i J. Waschke, Elsevier Urban & Fischer 2010 Wydanie pierwsze, 2016 Elsevier GmbH, München. Der Urban & Fischer Verlag ist ein Imprint der Elsevier GmbH. This 1 st edition of Sobotta Lernkarten Neuroanatomie by Lars Bräuer and Michael Scholz is published by arrangement with Elsevier GmbH, Urban & Fischer Munich. Pierwsze wydanie Sobotta Lernkarten Neuroanatomie (autorzy: Lars Bräuer, Michael Scholz) zostało opublikowane przez Elsevier GmbH, Urban & Fischer Munich. ISBN Wszelkie prawa zastrzeżone, zwłaszcza prawo do przedruku i tłumaczenia na inne języki. Żadna część tej publikacji nie może być w jakiejkolwiek formie publikowana bez uprzedniej pisemnej zgody Wydawnictwa. Dotyczy to również sporządzania fotokopii i mikrofilmów oraz przenoszenia danych do systemów komputerowych. Copyright for the Polish edition by Edra Urban & Partner, Wrocław 2018 I wydanie polskie Redakcja naukowa wydania polskiego: prof. dr hab. med. Mirosław Topol Tłumaczenie z języka niemieckiego: dr hab. n. med. Grzegorz Żurek, prof. nadzw. Prezes Zarządu: Giorgio Albonetti Dyrektor wydawniczy: lek. med. Edyta Błażejewska Redaktor prowadzący: Dorota Lis-Olszewska ISBN Edra Urban & Partner ul. Kościuszki 29, Wrocław tel biuro@edraurban.pl Łamanie i przygotowanie do druku: Barbara Włodarczyk

4 Jak najlepiej uczyć się anatomii i powtarzać wiadomości do egzaminów oraz testów Anatomia Sobotta Flashcards nie powinny zastępować ani książki, ani atlasu anatomicznego. Autorom chodziło raczej o to, by zaakcentować zagadnienia i tematy wchodzące w zakres egzaminu i tym samym ułatwić czytelnikom powtórkę. Z tego powodu karty nie obejmują całości materiału. Są podzielone tematycznie; praca z nimi, według kolejności ich ułożenia, pozwala najlepiej przygotować się do egzaminów oraz testów. Karty (z drobnymi wyjątkami) opierają się na tych samych prostych i przejrzystych zasadach: na jednej stronie zadane jest pytanie, które odnosi się do zawartości karty. Na drugiej stronie odpowiedź podana jest w ramce oznaczonej literą o albo stanowi ją wyraźnie zaznaczony opis na rysunku (w ramce), rysunek na kartach zawiera ponumerowane struktury; w tym przypadku każdą z nich należy nazwać. Prawidłową odpowiedź można sprawdzić na odwrotnej stronie. Na wielu kartach występuje także ramka oznaczona literą i. Zawiera ona dodatkowe informacje pomocne w nauce, patologiczne i kliniczne aspekty danego zagadnienia oraz fakty, które powinny ułatwić zapamiętywanie pewnych treści; niekiedy takich, które po prostu dobrze jest znać. Z całą pewnością nie wszystkie pytania są takie, jakie zadane będą na egzaminie. Są one jednak zbliżone do nich albo też takie, jakie często stawiane są podczas testów lub egzaminów z anatomii. A zatem powodzenia w nauce!

5 Źródła rycin: Odsyłacze do rycin źródłowych znajdują się na poszczególnych kartach w nawiasach kwadratowych. Wszystkie inne ryciny, o ile nie są oznaczone w specjalny sposób, zostały zaczerpnięte z: Sobotta Atlas der Anatomie des Menschen, redaktorzy 23. wydania oryginalnego: F. Paulsen i J. Waschke, Elsevier Urban & Fischer 2010 (Sobotta Atlas anatomii człowieka, opracowanie i redakcja naukowa wydania IV polskiego: prof. zw. dr hab. n. med. Witold Woźniak, prof. zw. dr hab. n. med. Kazimierz S. Jędrzejewski) [E402] [E580] [E581] [E838] [L107] [L126] [L127] [L238] [R170-4] [R247] [R261] [S ] [T419] Drake, R. L., Vogl, A. W., Mitchell, A.: Gray s Anatomy for Students. 1 st ed., Churchill Livingstone 2004 Drake, R. L., Vogl, A. W., Mitchell, A.: Gray s Anatomy for Students. 2 nd ed., Churchill Livingstone 2009 Moore, K. L., Persaud, T. V. N.: The Developing Human, 7 th ed., Elsevier/Saunders 2003 Mitchell, B., Sharma, R.: Embryology, An Illustrated Colour Text. 1 st ed., Elsevier/Churchill Livingstone 2005 Michael Budowick, München Dr. Katja Dalkowski, Erlangen Jörg Mair, München Sonja Klebe, Löhne Welsch, U., Kummer, W.: Sobotta Lehrbuch Histologie, 4. Aufl., Elsevier/Urban & Fischer, München 2014 Deller, T., Sebesteny, T.: Fotoatlas Neuroanatomie. 1. Aufl., Elsevier/Urban & Fischer, München 2007 Sitzer, M., Steinmetz, H.: Lehrbuch Neurologie. 1. Aufl., Elsevier/Urban & Fischer, München 2011 Benninghoff-Drenckhahn: Anatomie, Band 2 (Drenckhahn D., Hrsg.), 16. Aufl., Urban & Schwarzenberg, München 2004 Jörg Pekarsky, Erlangen Skróty skrót liczba pojedyncza / liczba mnoga / tłumaczenie a. / aa. arteria / arteriae tętnica/-e lig. / ligg. ligamentum / ligamenta więzadło/-a m. / mm. musculus / musculi mięsień/-śnie n. / nn. nervus / nervi nerw/-y proc. / procc. processus / processus wyrostek/-ki r. / rr. ramus / rami gałąź/-ęzie v. / vv. vena / venae żyła/-y var. variation zmienność

6 Spis treści Budowa układu nerwowego 1 15 Układ nerwowy 1 Komórka nerwowa (neuron) 2 Komórki glejowe 3 Synapsy 4 Zwoje obwodowe 5 Podział ośrodkowego układu nerwowego 6 Opony Meninges 7 Płyn mózgowo-rdzeniowy i układ komorowy 8 Komory mózgu i krążenie płynu mózgowo-rdzeniowego 9 Ziarnistości pajęczynówki i żyły mostkowe 10 Splot naczyniówkowy Tętnicze zaopatrzenie mózgowia 13 System zatokowy 14 Zatoka jamista 15 Embriologia Rozwój ośrodkowego układu nerwowego 1 (pęcherzyki mózgowe) 16 Rozwój ośrodkowego układu nerwowego 2 17 Rozwój ośrodkowego układu nerwowego 3 (rdzeń kręgowy) 18 Powstawanie zakrętów mózgowia 19 Rozwój oka 20 Rozwój ucha wewnętrznego 21 Kresomózgowie Kresomózgowie Funkcjonalne pola kory kresomózgowia 26 Wyspa / płat wyspowy 27

7 Drogi kojarzeniowe 28 Drogi spoidłowe 29 Preparat połączeń mózgu 30 Drogi projekcyjne 31 Torebka wewnętrzna 32 Jądra podstawne 33 Zasady przełączania impulsów między jądrami podstawnymi 34 Układ limbiczny 35 Krąg PAPEZA 36 Międzymózgowie Międzymózgowie: wzgórze 37 Międzymózgowie: podwzgórze 38 Międzymózgowie: nadwzgórze 39 Śródmózgowie i pień mózgu Pień mózgu 40 Śródmózgowie, przekrój poprzeczny 41 Dół równoległoboczny 42 Jądra nerwów czaszkowych Twór siatkowaty 45 Most i móżdżek 46 Móżdżek Móżdżek Rdzeń kręgowy Rdzeń kręgowy 54 Rdzeń kręgowy, przekrój poprzeczny 55 Opony rdzenia kręgowego 56

8 Jama nadtwardówkowa rdzenia kręgowego 57 Podział rdzenia kręgowego, drogi 58 Drogi epikrytyczne i protopatyczne 59 Czucie głębokie (propriocepcja) 60 Drogi motoryczne 61 Podział rdzenia kręgowego: jądra 62 Odruchy rdzenia kręgowego 63 Nerwy czaszkowe Nerwy czaszkowe 64 N. węchowy [I] 65 Nerw wzrokowy i droga wzrokowa 66 N. okoruchowy [III], bloczkowy [IV] i odwodzący [VI] 67 N. trójdzielny [V] 68 N. twarzowy [VII] 69 N. przedsionkowo-ślimakowy [VIII] 70 N. językowo-gardłowy [IX] 71 N. błędny [X] 72 N. dodatkowy [XI] 73 N. podjęzykowy [XII] 74 Miejsca przejścia przez czaszkę, powierzchnia zewnętrzna 75 Miejsca przejścia przez czaszkę, powierzchnia wewnętrzna 76 Wegetatywny układ nerwowy Układ wegetatywny, przegląd 77 Nerwy układu współczulnego 78 Nerwy układu przywspółczulnego 79 Zwoje wegetatywne w obszarze głowy 80 Zwoje wegetatywne w obszarze głowy, główne zasady przełączania impulsów 81 Enteryczny układ nerwowy (EUN) 82

9 Narządy zmysłów Oko, budowa ogólna 83 Oko, siatkówka 84 Nerwy oczodołu 85 Ucho: ucho środkowe i wewnętrzne 86 Ucho: ślimak 87 Ucho: błędnik 88 Obwodowy układ nerwowy Nerw rdzeniowy 89 Segmentalne unerwienie czuciowe przedniej ściany klatki piersiowej i brzucha 90 Splot szyjny Splot ramienny Splot lędźwiowo-krzyżowy Odniesienia kliniczne Bóle głowy: neuralgia nerwu trójdzielnego 97 Niedowład nerwu twarzowego 98 Uszkodzenia drogi wzrokowej 99 Tętniak wewnątrzczaszkowy 100 Punkcja lędźwiowa 101 Krwiak nadtwardówkowy 102 Krwiak podtwardówkowy 103 Wodogłowie 104 Rozszczep kręgosłupa 105 Ręka opadająca 106 Ręka do przysięgi 107 Ręka szponiasta 108 Stwardnienie rozsiane 109 Apopleksja / udar mózgu 110 Przepuklina krążka międzykręgowego 111

10 Przekroje Przekrój czołowy Przekrój poprzeczny Przekrój strzałkowy Obrazowanie MRI, przekrój poprzeczny MRI, przekrój strzałkowy 128 MRI, przekrój czołowy 129

11 Układ nerwowy Systema nervosum 1 Proszę opisać ogólną budowę układu nerwowego. Plexus cervicalis Rys. 1.1 Schematyczny podział układu nerwowego Encephalon Medulla spinalis Plexus brachialis R. ventralis nervi spinalis Plexus lumbosacralis

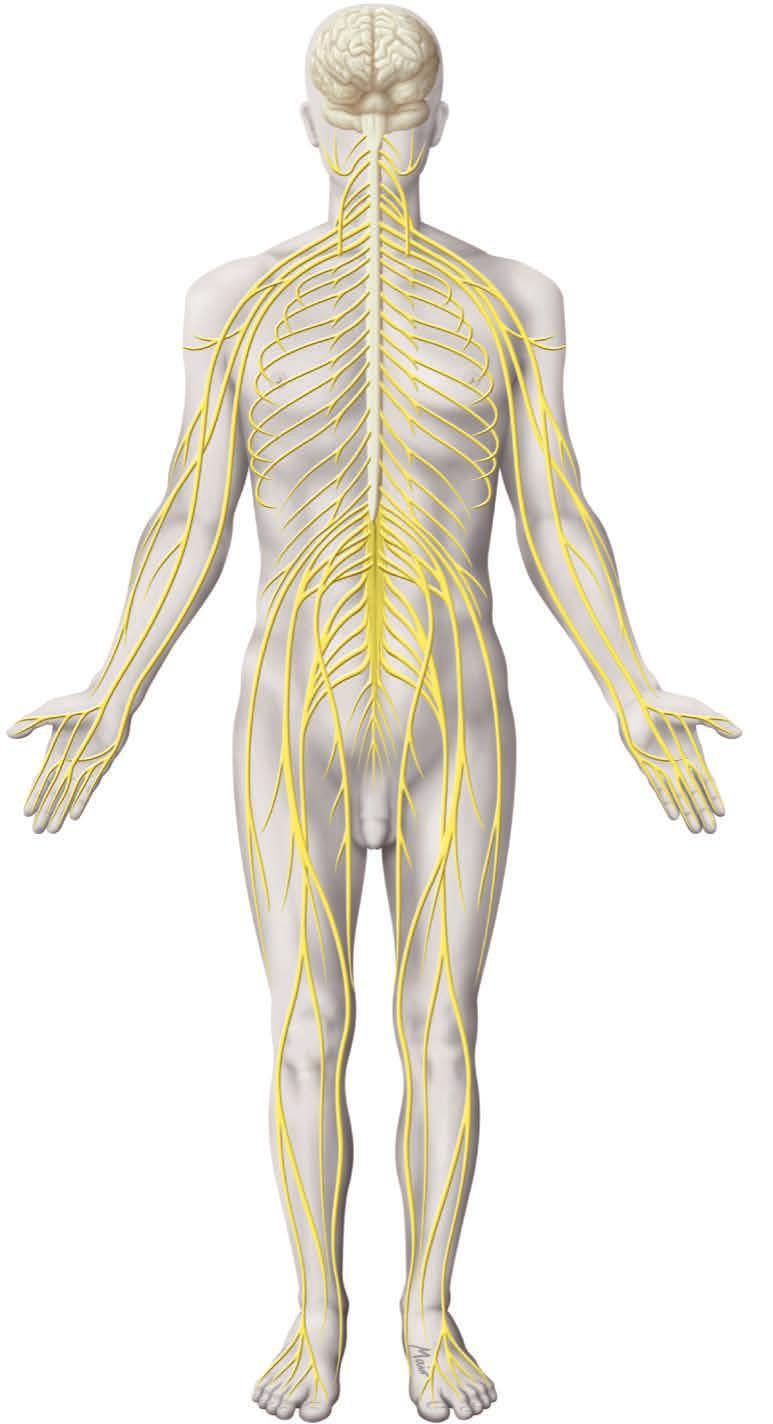

12 Układ nerwowy Systema nervosum 1 Encephalon Plexus cervicalis Medulla spinalis Plexus brachialis R. ventralis nervi spinalis Cauda equina Plexus lumbosacralis Cauda equina a b Rys. 1.2 Obwodowy układ nerwowy (a), ośrodkowy układ nerwowy (b) [b: T419] Układ nerwowy podzielić można ogólnie na następujące części: a) ośrodkowy układ nerwowy (OUN), składający się z mózgowia i rdzenia kręgowego jest on odpowiedzialny za całościowe funkcjonowanie człowieka, w tym pamięć i procesy myślowe, b) obwodowy (peryferyjny) układ nerwowy (PUN) składający się przede wszystkim z nerwów rdzeniowych, które pozostają w łączności z rdzeniem kręgowym (korzenie przednie, korzenie tylne), jak też ich obwodowe rozgałęzienia. Do PUN zaliczane są też nerwy czaszkowe, które połączone są z mózgowiem. Głównym zadaniem PUN jest komunikacja między narządami i ośrodkowym układem nerwowym, jak też sterowanie pracą mięśni i trzewi, c) enteryczny układ nerwowy (EUN) jest częścią układu autonomicznego, która jest odpowiedzialna za ruchy perystaltyczne i proces trawienia w układzie pokarmowym. Układ nerwowy można też podzielić, stosując inne kryteria, np. na somatyczny i autonomiczny układ nerwowy.

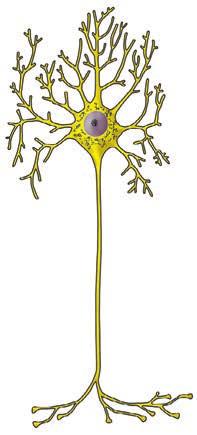

13 Komórka nerwowa (neuron) 2 Jak należy rozumieć pojęcie komórka nerwowa dwubiegunowa? a b c d Neurocytus unipolaris (jednobiegunowa komórka nerwowa) Neurocytus multipolaris (wielobiegunowa komórka nerwowa) Neurocytus bipolaris (dwubiegunowa komórka nerwowa) Neurocytus pseudounipolaris (pozornie jednobiegunowa komórka nerwowa) Rys. 1.3 Typy komórek nerwowych [T419]

14 Komórka nerwowa (neuron) 2 Tab. 1.1 Klasyfikacja komórek nerwowych według liczby wypustek (z [R170-4]) Typ komórki nerwowej Opis Przykłady Komórka wielobiegunowa Komórka dwubiegunowa Komórka pozornie jednobiegunowa Komórka jednobiegunowa Kilka dendrytów i jeden akson, najczęstszy typ komórek nerwowych w ludzkim układzie nerwowym Dwie wypustki, które odchodzą po przeciwległych stronach perykarionu o kształcie wrzecionowatym Komórka pierwotnie dwubiegunowa, której odcinek początkowy obu wypustek jest połączony Jedna wypustka z funkcją dendrytu i aksonu, rzadka u ssaków Komórki rogów przednich rdzenia kręgowego, wegetatywne komórki zwojowe Zwój spiralny (ślimak); siatkówka, komórki zmysłowe węchowe Sensoryczne komórki zwojowe Komórka anaksoniczna Brak aksonu; bardzo rzadka Komórki amakrynowe siatkówki Poza przedstawioną powyżej morfologiczną klasyfikacją komórek nerwowych można je także podzielić na pobudzające (np. komórki piramidalne mózgu) oraz hamujące (np. komórki Purkinjego móżdżku).

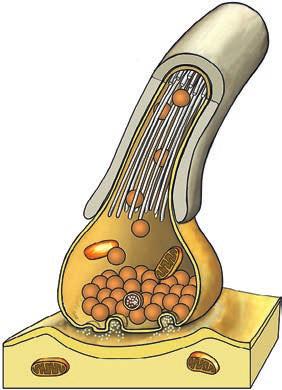

15 Synapsy 4 Jakie rodzaje synaps chemicznych można wyróżnić? Osłonka mielinowa Neurotubuli Pęcherzyk synaptyczny z neurotransmiterem Szczelina synaptyczna Mitochondrium Część presynaptyczna Część postsynaptyczna Rys. 1.5 Schemat synapsy chemicznej [T419]

16 Synapsy 4 Tab. 1.3 Synapsy (z [R170-4]) Postać synapsy Ultrastruktura Odstęp między częścią przedi postsynaptyczną Przekaz informacji Synapsa chemiczna Synapsa międzyneuronowa Synapsa nerwowo- -mięśniowa Synapsa wisceromotoryczna Synapsa neurosensoryczna Zagęszczenie przedsynaptyczne z aktywną strefą, pęcherzyki (30 60 nm, w części większe), przestrzeń synaptyczna, zagęszczenie postsynaptyczne nm Neurotransmiter zmienny nm Neurotransmiter acetylocholina Do 2 µm Zmienny Neurotransmiter acetylocholina, katecholamina, peptydy (np. VIP), puryny (np. ATP) Zmienny neurotransmiter Obok synaps chemicznych występują też synapsy elektryczne, w których możliwe jest dwukierunkowe przekazywanie sygnału.

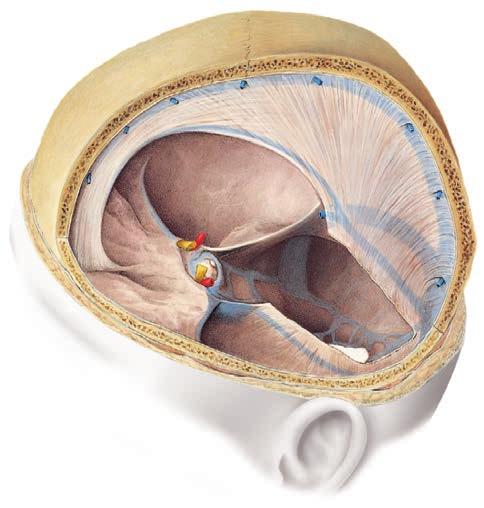

17 System zatokowy 14 Co to są zatoki opony twardej? Tentorium cerebelli Falx cerebri Sinus petrosus inferior Falx cerebri Sinus sagittalis superior Sinus sphenoparietalis Sinus sagittalis inferior A. carotis interna Vv. superiores cerebri N. opticus [II] Sinus cavernosus Hypophysis V. magna cerebri Sinus transversus Crista galli Sinus rectus Confluens sinuum Sinus intercavernosi Tentorium cerebelli Sinus occipitalis Plexus basilaris Sinus marginalis Sinus sigmoideus Incisura tentorii Foramen magnum Tentorium cerebelli Sinus petrosus superior Rys Opona twarda mózgu i zatoki żylne, widok skośnie od góry, namiot móżdżku częściowo usunięty

18 System zatokowy 14 Zatoki opony twardej zbierają krew żylną z naczyń powierzchownych i głębokich oraz wyprowadzają ją przez ż. szyjną wewnętrzną poza obręb czaszki. Przepływ krwi w zatokach jest możliwy w każdym kierunku, ponieważ nie występują w nich zastawki żylne. Zatoka nie jest żyłą w znaczeniu klasycznym, jej ściany są utworzone przez dwie warstwy opony twardej bez błony mięśniowej, ale z pokryciem śródbłonkowym. Wewnątrz sierpa mózgu, który w kształcie półksiężycowatym rozciąga się w płaszczyźnie strzałkowej od grzebienia koguciego do namiotu móżdżku, wytwarzają się zatoka strzałkowa górna wzdłuż krawędzi górnej, zaś wzdłuż krawędzi dolnej zatoka strzałkowa dolna. Obie uchodzą ostatecznie, razem z zatoką poprzeczną do spływu zatok. Szczególnie ważna, także ze względów klinicznych, jest zatoka jamista, zlokalizowana wokół siodła tureckiego kości klinowej. Pozostaje ona w łączności poprzez żyłę oczną z żyłą kątową, jak też z żyłami twarzy.

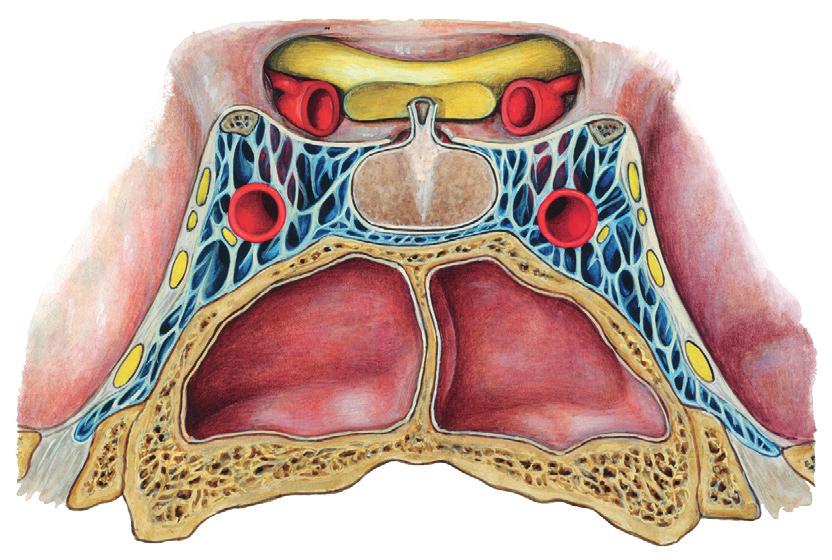

19 Zatoka jamista 15 Które żyły mózgu uchodzą w bocznej ścianie zatoki jamistej? Rys Przekrój czołowy przez zatokę jamistą na wysokości przysadki mózgowej, widok od tyłu

20 Zatoka jamista 15 Sinus intercavernosi 19 Sinus cavernosus 18 N. oculomotorius [III] 17 A. carotis interna, 16 Pars cavernosa N. trochlearis [IV] 15 N. abducens [VI] 14 Diaphragma sellae 20 1 Chiasma opticum 2 Infundibulum 3 N. opticus [II] 4 A. ophthalmica 5 A. carotis interna, Pars cerebralis 6 Neurohypophysis 7 Adenohypophysis 8 Hypophysis [Glandula pituitaria] N. ophthal- 13 micus [V/1] Dura mater 12 cranialis N. maxillaris 11 [V/2] 9 Sella turcica, Fossa hypophysialis 10 Sinus sphenoidalis Rys Przekrój czołowy przez zatokę jamistą na wysokości przysadki mózgowej, widok od strony tylnej W ścianie bocznej zatoki jamistej przebiegają cztery nerwy czaszkowe (III, IV, V 1, V 2 ). Bezpośrednio przez zatokę przechodzi n. odwodzący [VI], leżąc obok t. szyjnej wewnętrznej. Z tego powodu struktury te są szczególnie zagrożone przy występowaniu infekcji (syndrom zatoki jamistej).

21 Rozwój ośrodkowego układu nerwowego 1 (pęcherzyki mózgowe) 16 Co powstaje z pierwotnego pęcherzyka mózgowego? Czwarty tydzień rozwoju Prosencephalon Mesencephalon Rhombencephalon a pierwotne pęcherzyki mózgowe Piąty tydzień rozwoju Telencephalon Ventriculus tertius Mesencephalon Diencephalon Cupula optica Metencephalon Ventriculus quartus Myelencephalon b wtórne pęcherzyki mózgowe Rys. 2.1 Rozwój mózgowia: pierwotne pęcherzyki mózgowe (a), wtórne pęcherzyki mózgowe (b), schemat przekroju czołowego [E838]

22 Rozwój ośrodkowego układu nerwowego 1 (pęcherzyki mózgowe) 16 Cewa nerwowa wytwarza od 4. tygodnia życia płodowego w swoim bardzo dynamicznie postępującym rozwoju najpierw obszerne pęcherzyki i kompleksy zwojów. Na czaszkowym końcu cewy nerwowej dają się wcześnie wyróżnić trzy odcinki (pierwotne pęcherzyki mózgowe), które umożliwiają nie tylko przestrzenny, ale i funkcjonalny podział: przodomózgowie, śródmózgowie z wyraźnie zagiętą w tym miejscu cewą nerwową (zgięcie śródmózgowiowe), tyłomózgowie. Od 5. tygodnia życia płodowego poszerza się część przodomózgowia po stronach prawej i lewej, wytwarzając kresomózgowie, z którego ostatecznie powstaną obie półkule kresomózgowia. Ponadto z przodomózgowia powstaje też zaczątek międzymózgowia. Śródmózgowie pozostaje jako takie i różnicuje się dalej. Poniżej niego z tyłomózgowia wytwarza się tyłomózgowie wtórne, składające się z późniejszego mostu i móżdżku. W kierunku doogonowym przyłącza się rdzeniomózgowie, które zawiera rdzeń przedłużony i komorę czwartą, a następnie ku dołowi przedłuża się w rdzeń kręgowy.
