1 mcr PS kołnierze ogniochronne mcr PS-5 uniwersalne opaski ogniochronne

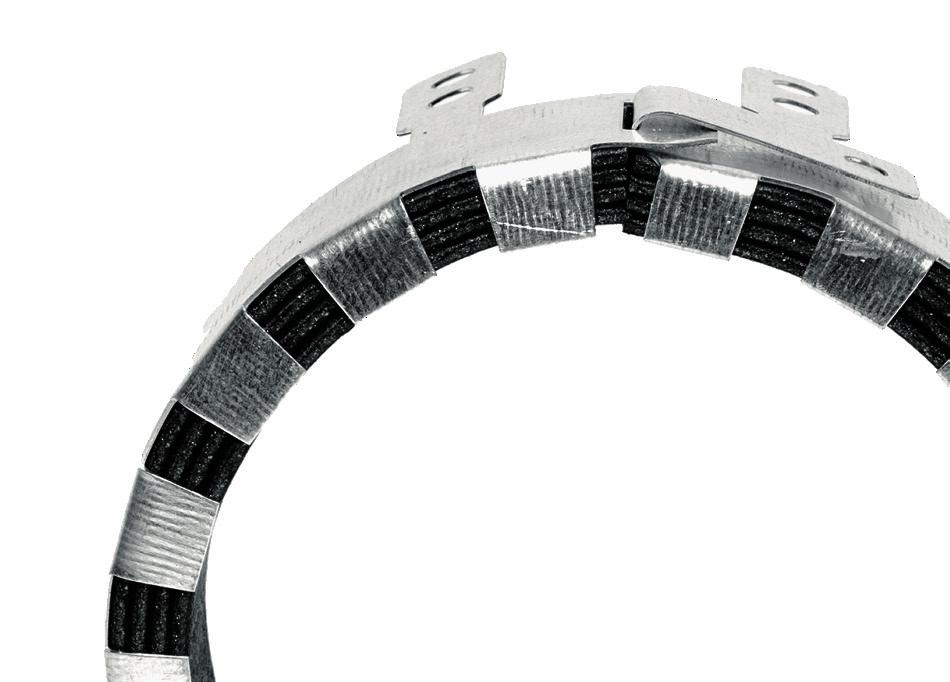

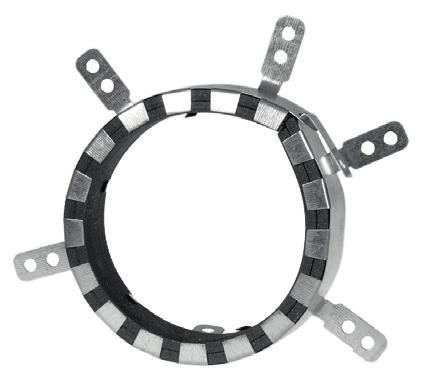

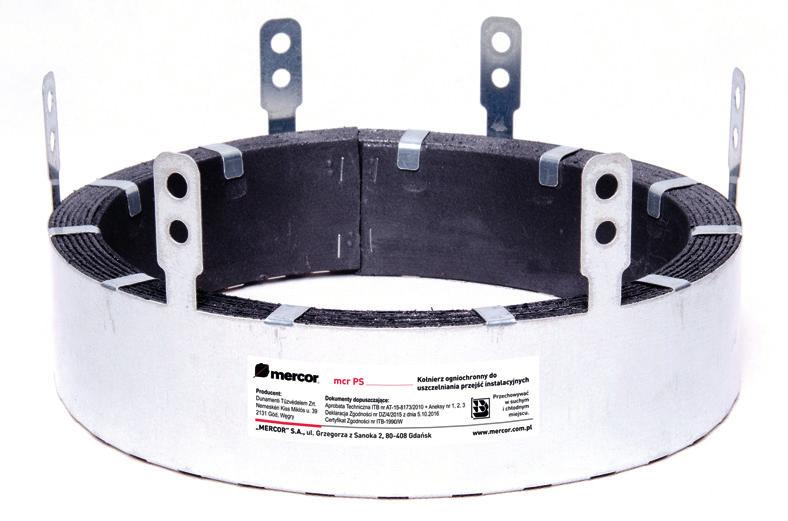

2 mcr PS - OGNIOCHRONNY KOŁNIERZ PĘCZNIEJĄCY Kołnierze mcr PS są przeznaczone do zabezpieczenia ogniochronnego przejść przez ściany i stropy: rur palnych o średnicach do 50 mm (PVC-U, PVC-C, PE-HD, PE, BS, SN+PVC, PP-R), wiązek rur palnych o średnicach do 75 mm każda, rur palnych o średnicach do 60 mm przechodzących pod kątem do przegrody, rur palnych o średnicach do 5 mm w przepustach kombinowanych. Kołnierze mcr PS zostały sklasyfikowane w klasie EI 0 w przypadku zamontowania ich: w ścianach sztywnych o grubości nie mniejszej niż 00 mm, wykonanych z betonu, betonu zbrojonego, betonu komórkowego, cegły pełnej, cegły dziurawki lub kratówki, o gęstości nie mniejszej niż 600 kg/m, w ścianach podatnych o grubości nie mniejszej niż 00 mm, o konstrukcji szkieletowej z kształtowników drewnianych lub stalowych, z obustronną okładziną z co najmniej dwóch płyt gipsowo-kartonowych typu F lub DF według EN 50, w stropach sztywnych o grubości nie mniejszej niż 50 mm, wykonanych z betonu komórkowego, betonu lub betonu zbrojonego, o gęstości nie mniejszej niż 600 kg/m. Kołnierze ogniochronne mcr PS składają się z jednej lub kilku warstw wkładów pęczniejących, umieszczonych w obudowie wykonanej z ocynkowanej blachy stalowej lub blachy ze stali nierdzewnej. Obudowa jest wyposażona w klamrę służącą do spinania końców kołnierza i stabilizowania go na rurze oraz w uchwyty montażowe do mocowania kołnierza do przegrody. Liczba uchwytów montażowych jest dostosowana do rozmiarów kołnierza. W przypadku pożaru, pod wpływem temperatury powyżej 0 C, wkłady pęczniejące umieszczone w kołnierzu zwiększają swoją objętość i zamykają otwór po wypalonej instalacji DOKUMENTY DOPUSZCZJĄCE Europejska Ocena Techniczna ET-7/0676 Certyfikat stałości właściwości użytkowych 88-CPR-06/W

3 mcr PS - OGNIOCHRONNY KOŁNIERZ PĘCZNIEJĄCY PRMETRY TECHNICZNE KOŁNIERZ Tabela kołnierz średnica rury średnica kołnierza wewnętrzna średnica kołnierza wysokość liczba uchwytów mcr PS mcr PS mcr PS mcr PS mcr PS mcr PS mcr PS mcr PS mcr PS mcr PS WYBRNE PRZYKŁDY MONTŻU KOŁNIERZY mcr PS Rys.. Przejście rury palnej przez ścianę sztywną lub podatną -. ściana sztywna lub podatna o grubości 00 mm. rura z tworzywa sztucznego. kołnierze mcr PS umieszczone po obu stronach ściany. śruba mocująca M6x90 PE-HD do 60 mm PVC-U/PVC-C do 50 mm PP-R do 60 mm Dobór odpowiedniego kołnierza zgodnie z Tabelą.

4 WYBRNE PRZYKŁDY MONTŻU KOŁNIERZY mcr PS Rys.. Przejście rury palnej umieszczonej pod kątem 0 do 89 przez ścianę sztywną lub podatną -. ściana sztywna lub podatna o grubości 00 mm. rura z tworzywa sztucznego. kołnierze mcr PS umieszczone po obu stronach ściany. śruba mocująca M6x90 PVC-U / PVC-C do 60 mm Uwaga: w takim przypadku należy dobrać kołnierz odpowiednio większy od średnicy zabezpieczanej rury. rura PVC-U / PVC-C średnica rury materiał pęczniejący szerokość grubość odpowiadający typ kołnierza 0 5,0 mcr PS ,5 mcr PS 75, mcr PS 90, mcr PS ,0 mcr PS 0, mcr PS ,5 mcr PS 5, mcr PS ,5 mcr PS 5, mcr PS ,0 mcr PS ,5 mcr PS ,0 mcr PS 5

5 WYBRNE PRZYKŁDY MONTŻU KOŁNIERZY mcr PS Rys.. Przejście wiązki rur palnych (maksymalnie rury w wiązce) przez ścianę sztywną lub podatną -. ściana sztywna lub podatna o grubości 00 mm. rura z tworzywa sztucznego (maksymalnie rury w wiązce). kołnierze mcr PS umieszczone po obu stronach ściany. śruba mocująca M6x90 Maksymalna średnica pojedynczej rury w wiązce PP-R do 75 mm. Uwaga: w takim przypadku należy dobrać kołnierz odpowiednio większy od średnicy pojedynczej zabezpieczanej rury. rura PP-R średnica pojedynczej rury materiał pęczniejący szerokość grubość odpowiadający typ kołnierza do 0 7,5 mcr PS ,0 mcr PS ,0 mcr PS ,5 mcr PS ,0 mcr PS 00 5

6 WYBRNE PRZYKŁDY MONTŻU KOŁNIERZY mcr PS Rys.. Przejście rury palnej przez strop sztywny -. strop sztywny o grubości 50 mm i gęstości 600 kg/m. rura z tworzywa sztucznego. kołnierz mcr PS umieszczony od spodu stropu. śruba mocująca M6x60 PE-HD do 50 mm PVC-U/PVC-C do 50 mm PP-R do 60 mm Dobór odpowiedniego kołnierza zgodnie z Tabelą. Rys. 5. Przejście rury palnej umieszczonej pod kątem od 0 do 89 przez strop sztywny -. strop sztywny o grubości 50 mm i gęstości 600 kg/m. rura z tworzywa sztucznego. kołnierz mcr PS umieszczony od spodu stropu. śruba mocująca M6x60 PVC-U / PVC-C do 60 mm Uwaga: w takim przypadku należy dobrać kołnierz odpowiednio większy od średnicy zabezpieczanej rury. 6

7 WYBRNE PRZYKŁDY MONTŻU KOŁNIERZY mcr PS rura PVC-U / PVC-C średnica rury materiał pęczniejący szerokość grubość odpowiadający typ kołnierza 0 5,0 mcr PS ,5 mcr PS 75, mcr PS 90, mcr PS ,0 mcr PS 0, mcr PS ,5 mcr PS 5, mcr PS ,5 mcr PS 5, mcr PS ,0 mcr PS ,5 mcr PS ,0 mcr PS 5 Rys. 6. Przejście wiązki rur palnych przez strop sztywny -. strop sztywny o grubości 50 mm i gęstości 600 kg/m. rura z tworzywa sztucznego (maksymalnie rury w wiązce). kołnierz mcr PS umieszczony od spodu stropu. śruba mocująca M6x60 Maksymalna średnica pojedynczej rury w wiązce do 75 mm. Uwaga: w takim przypadku należy dobrać kołnierz odpowiednio większy od średnicy zabezpieczanej rury. rura PP-R średnica pojedynczej rury materiał pęczniejący szerokość grubość odpowiadający typ kołnierza do 0 7,5 mcr PS ,0 mcr PS ,0 mcr PS ,5 mcr PS ,0 mcr PS 00 7

8 WYBRNE PRZYKŁDY MONTŻU KOŁNIERZY mcr PS Rys. 7. Przejście rury palnej przez strop sztywny kolanko rury na spodzie stropu -. strop sztywny o grubości 50 mm i gęstości 600 kg/m. rura z tworzywa sztucznego. kołnierz mcr PS umieszczony od spodu stropu. śruba mocująca M6x60 PVC-U / PVC-C do 60 mm Uwaga: Rozmiar kołnierza należy dobrać zgodnie ze średnicą zewnętrzną rury. 8

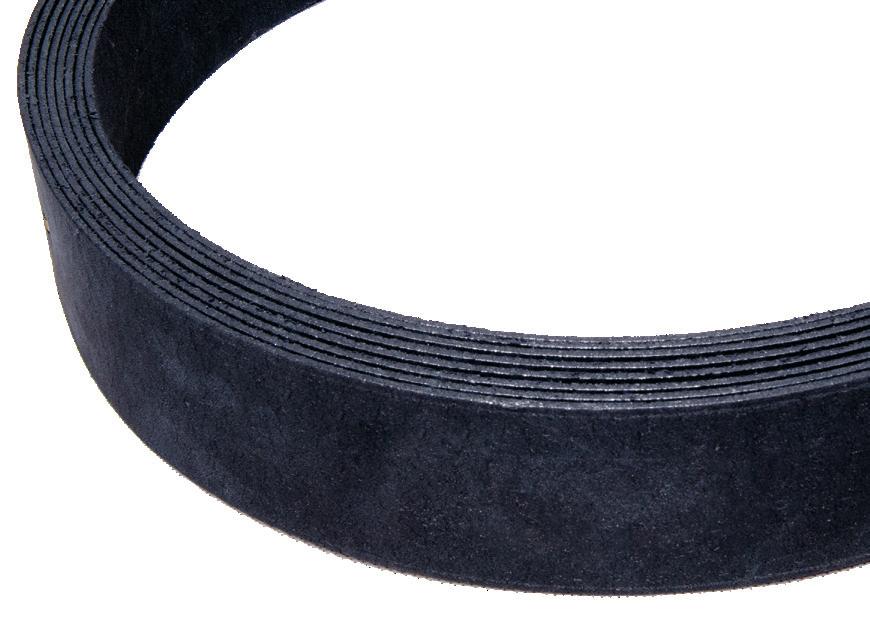

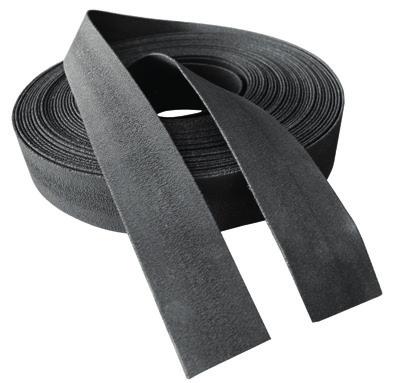

9 mcr PS-5 - OGNIOCHRONN OPSK PĘCZNIEJĄC DOSTRCZMY BEZPIECZEŃSTWO mcr PS-5 Dokumenty dopuszczające: 88-CPR-06/W ET-7/0676 z dnia ETG 06, cz. edycja: sierpień 0 Deklarowane właściwości użytkowe dostępne w DoP: Producent: Dunamenti Tűzvédelem Zrt. Nemeskéri Kiss Miklós u. 9 Göd, Węgry ogniochronna opaska pęczniejąca w rolce 0 m BIERNE ZBEZPIECZENI PRZECIWPOŻROWE MERCOR S.., ul. Grzegorza z Sanoka, Gdańsk, tel , fax , mercor@mercor.com.pl, Opaski mcr PS-5 przeznaczone są do zabezpieczenia ogniochronnego przejść przez ściany i stropy: rur palnych o średnicach do 50 mm (PVC-U, PVC-C, PE-HD, PE, BS, SN+PVC, PP-R), rur niepalnych (miedzianych o średnicach do mm, stalowych o średnicach do 00 mm) w izolacji palnej w przepustach kombinowanych. Opaski mcr PS-5 zostały sklasyfikowane w klasie EI 0 w przypadku zamontowania ich: w ścianach sztywnych o grubości nie mniejszej niż 00 mm, wykonanych z betonu, betonu zbrojonego, betonu komórkowego, cegły pełnej, cegły dziurawki lub kratówki, o gęstości nie mniejszej niż 600 kg/m, w stropach sztywnych o grubości nie mniejszej niż 50 mm, wykonanych z betonu komórkowego, betonu lub betonu zbrojonego, o gęstości nie mniejszej niż 600 kg/m. Ogniochronne opaski mcr PS-5 wykonane są z elastycznych taśm z materiału termoplastycznego, który pod wpływem temperatury powyżej 0 C pęcznieje i zamyka otwór po wypalonej instalacji. Opaska sprzedawana jest w formie rolki 0 m materiału pęczniejącego do samodzielnego przygotowania na dany rozmiar rury. DOKUMENTY DOPUSZCZJĄCE Europejska Ocena Techniczna ET-7/0676 Certyfikat stałości właściwości użytkowych 88-CPR-06/W 9

10 WYBRNE PRZYKŁDY MONTŻU OPSEK mcr PS-5 PRMETRY TECHNICZNE OPSKI OGNIOCHRONNEJ Tabela średnica rury szerokość opaski grubość opaski ilość zwojów opaski * łączna grubość warstw opaski orientacyjna długość opaski do jedostronnego zabezpieczenia rury [m] orientacyjna ilość opasek z jednej rolki o długości 0 m [szt.] 5 60,5 5 0,, 0 60,5 5 0,7 76,5 5 60,5 5 0,,9 60,5 5 0,5 0,0 0 60,5 5 0,9 0, 50 60,5 5 0,5 85,7 6 60,5 5 0,5 66, ,5 5 0,5 57,7 8 60,5 7,5 0,57 5, ,5 7,5 0,6 8, 0 60,5 0,5 9,6 5 60,5 5,5,7 7, 0 60,5 6 5,00 0, ,5 6 5, 9, ,5 7 7,5,80 7, ,5 7 7,5 5,60 5, 5 60, ,5, , ,90, * jeden zwój opaski oznacza całkowite owinięcie po obwodzie rury Rys.. Przejście rury palnej przez ścianę sztywną - 0

11 WYBRNE PRZYKŁDY MONTŻU OPSEK mcr PS-5 -. ściana sztywna o grubości 00* mm i gęstości 600 kg/m. rura z tworzywa sztucznego. opaska mcr PS-5: - jedna opaska w przypadku rur o średnicy 75 mm - dwie opaski w przypadku rur o średnicy > 75 mm. przestrzeń 5 mm pomiędzy rurą a przegrodą, wypełniona zaprawą cementową lub wapienną PE-HD do 50 mm PVC-U/PVC-C do 50 mm PP-R do 60 mm Wymagana ilość zwojów opaski pęczniejącej mcr PS-5 zgodnie z Tabelą. *) Uwaga: przy zabezpieczeniach rur PVC-U i PVC-C o średnicy powyżej 75 mm grubość przegrody powinna być nie mniejsza niż 50 mm. Przy ścianach cieńszych ich grubość może być zwiększana do 50 mm za pomocą dwóch płyt gipsowo-kartonowych typu F wg EN 50, o grubości,5 mm, umieszczanych po obu stronach ściany. Rys. Przejście rury palnej przez strop sztywny -. strop sztywny o grubości 50 mm i gęstości 600 kg/m. rura z tworzywa sztucznego. opaska mcr PS-5 umieszczona na spodzie stropu. przestrzeń 5 mm pomiędzy rurą a przegrodą, wypełniona zaprawą cementową lub wapienną PE-HD do 50 mm PVC-U/PVC-C do 50 mm PP-R do 60 mm Wymagana ilość zwojów opaski pęczniejącej PS-5 zgodnie z Tabelą.
