1 6/ SYSTEMY SUFITOWE Więcej przestrzeni dla nowości NOWOŚĆ T H E RMATEX SONIC PO PROSTU WIĘCEJ NIŻ SUFIT MADE IN GERMANY 764_Sonic_Sky_PL.indd.6. :4

2 THERMATEX Sonic - Przegląd W nowoczesnej architekturze mamy do czynienia głównie z materiałami akustycznie twardymi, jak szkło, stal i beton. Do dyspozycji pozostaje bardzo ograniczony wybór powierzchni, które pomagają zoptymalizować klimat akustyczny. Przeważnie są one jednak niewystarczające, by stworzyć warunki akustyczne odpowiednie do przyszłej funkcji pomieszczenia. Dzięki zastosowaniu sufitów wyspowych THERMATEX Sonic uzyskuje się wiele możliwości sterowania dźwiękiem i poprawy akustyki w pomieszczeniu. to idealny sposób, by w elegancki sposób i bez konieczności użycia dużej ilości materiału skutecznie regulować akustykę pomieszczenia. Zalety: łatwy montaż elementy okrągłe i prostokątne design elastyczne zawieszenie Szczegóły na str. 4-5 NOWOŚĆ AMF BEZRAMOWY 764_Sonic_Sky_PL.indd.6. :4

3 THERMATEX Sonic arc THERMATEX Sonic sky THERMATEX Sonic arc daje szczególnie duże możliwości projektowania poprzez zmienny układ wklęsłych i wypukłych elementów. Elastyczny system sufitów wyspowych THERMATEX Sonic sky oferuje architektom i projektantom wnętrz dużą swobodę tworzenia dzięki bogatej kolorystyce i różnorodności kształtów. Zalety: Zalety: wklęsłe i wypukłe elementy duży wybór kolorów elastyczne podwieszenie łatwy i szybki montaż elastyczne formaty specjalne kształty (np. trapez, trójkąt, graniastosłup itp.) zmienny system podwieszenia (np. na ukos na poddaszu) duży wybór powierzchni możliwość zintegrowania oświetlenia oraz innych technicznych elementów Szczegóły na str. 6-7 Szczegóły na str _Sonic_Sky_PL.indd 4.6. :4

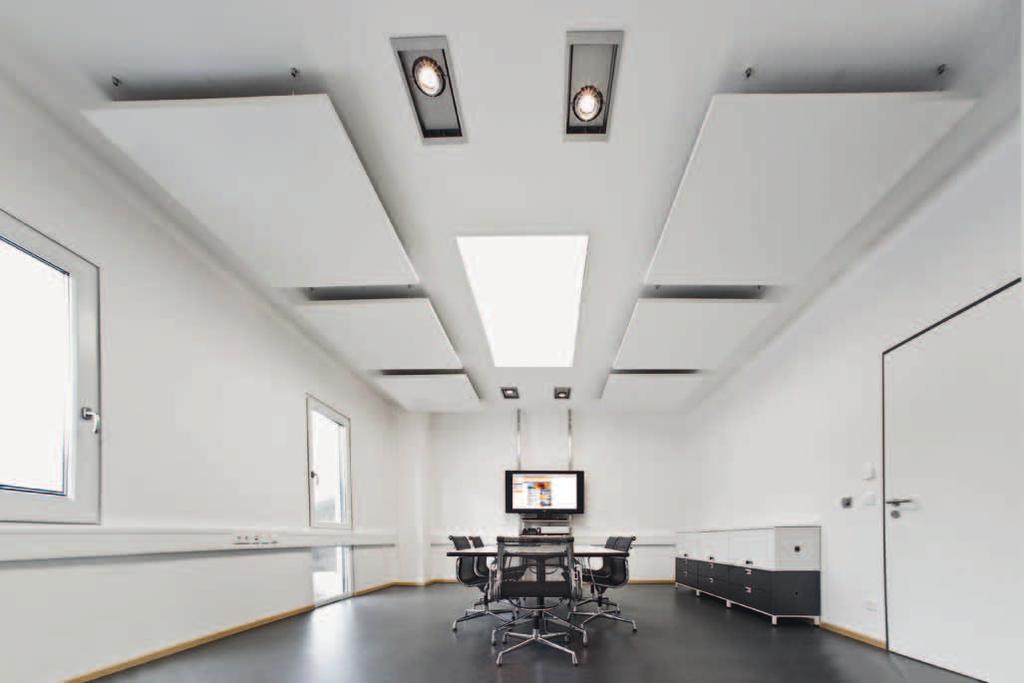

4 Bezramowe sufity wyspowe to akustyczny sufit wyspowy, który nie potrzebuje ramy! Materiał AMF THERMATEX w połączeniu ze specjalną powierzchnią Acoustic Range oferuje najwyższe wartości w zakresie pochłaniania dźwięku. to idealny sposób, by w elegancki sposób i bez konieczności użycia dużej ilości materiału skutecznie regulować akustykę pomieszczenia. Szczególnie w miejscach, gdzie wystrój wnętrza ma ogromne znaczenie, jak recepcje, foyer, obiekty restauracyjne czy nowoczesne powierzchnie biurowe, to optymalny sposób, by połączyć ze sobą akustykę oraz ciekawe wzornictwo. Dzięki cofniętym punktom zawieszenia oraz bezramowym, jednolitym krawędziom, podkreślony jest efekt lekkiej wyspy. Właściwości techniczne Zalety: EN ISO 54 do 95% względnej wilgotności powietrza λ =,4 W/mK zgodnie z EN 667 koła, prostokąty do max. x mm, do Ø mm ok. 8 mm (ok. 9, kg/m²) biały podobny do RAL 9 5, 4,,,,,,,,,9, 5 5 x mm, wysokość zawieszenia 5 mm Badanie jako pojedynczy pochłaniacz dźwięku Ø mm, wysokość zawieszenia 5 mm,4,5,,,,7 5 5,4,4, 4,,,9,,,,,, Badanie jako pojedynczy pochłaniacz dźwięku Ø mm, wysokość zawieszenia mm 5, 4, 5,, 4 Badanie jako pojedynczy pochłaniacz dźwięku x mm, wysokość zawieszenia mm x mm, wysokość zawieszenia mm Ø mm, wysokość zawieszenia 5 mm Badanie jako pojedynczy pochłaniacz dźwięku x mm, wysokość zawieszenia 5 mm łatwy montaż elementy okrągłe i prostokątne design elastyczne podwieszenie 4 Ø mm, wysokość zawieszenia mm 5, 4,,,,,,,5, 5 5,, Pochłanianie dźwięku Odporność na wilgoć Przewodność cieplna Kształty Formaty Grubość / Waga Kolory _Sonic_Sky_PL.indd 5.6. :4

5 Konstrukcja Montaż R= R= AMF THERMATEX sprężyna naciągowa wieszak w postaci linki z hakiem, drutem oraz mocowaniem sufitowym 6 Wyspy podwieszane są na czterech linkach. W zależności od formy może zajść konieczność użycia większej ilości wieszaków, bądź też będzie można ograniczyć się do trzech. System zawieszenia umożliwia szybki oraz precyzyjny montaż wysp. 6 D= 6 Zawartość zestawu Każda wyspa dostarczana jest w komplecie z wieszakami. W skład zestawu wchodzą: sprężyny naciągowe (mocowane do wyspy) druty do podwieszenia z hakami linka (standardowa długość linki, m, niestandardowe długości linek oraz mocowania na zamówienie) mocowania do sufitu 5 764_Sonic_Sky_PL.indd 6.6. :4

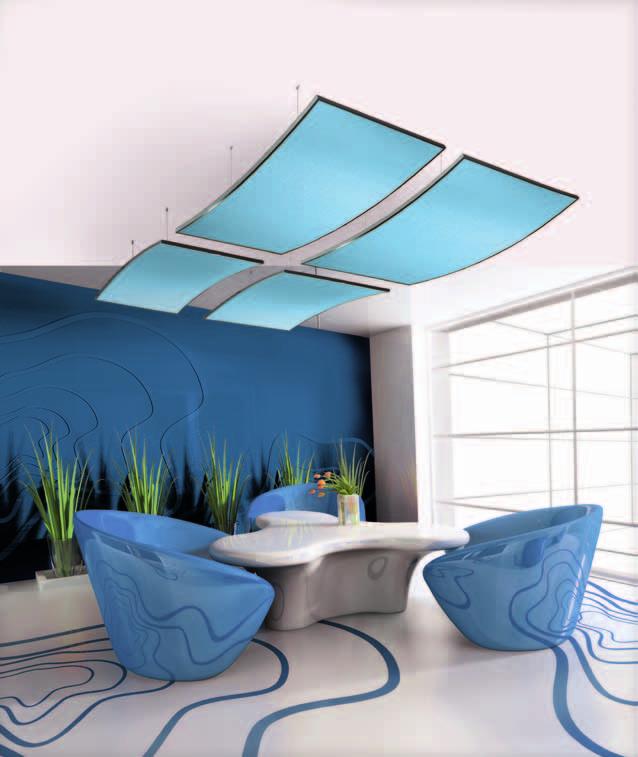

6 THERMATEX Sonic arc Wklęsłe i wypukłe sufity wyspowe THERMATEX Sonic arc daje szczególnie duże możliwości projektowania przy zastosowaniu zmiennego układu wklęsłych i wypukłych elementów. Świadome użycie zróżnicowanych kolorów pozwala uzyskać interesujący efekt kontrastu. W dążeniu do osiągnięcia coraz to nowych efektów w pomieszczeniu wyobraźnia architektów i projektantów nie zna granic. Wszystkie sufity wyspowe dostarczane są jako gotowe, fabrycznie montowane elementy. Gwarantuje to szybki i prosty montaż. Elastyczne zawiesia z cienkiej linki ze stali szlachetnej umożliwiają indywidualne dopasowanie wysokości stosownie do życzenia klienta. Zalety: wklęsłe i wypukłe elementy dostępne w 5 kolorach elastyczne podwieszenie łatwy i szybki montaż Właściwości techniczne Pochłanianie dźwięku Odporność na wilgoć Format Strzałka łuku Waga elementu Kolory ram Wzory powierzchni EN ISO 54 do 9% względnej wilgotności powietrza 9 x 8 mm 9 mm ok. 4, kg / szt. (łącznie z płytami i drutami stalowymi) biały podobny do RAL 9, anodowany, wszystkie odcienie RAL możliwe na zamówienie pokryte powłoką w kolorze białym, czarnym, srebrnym, kremowym, jasnoniebieskim czarny biały jasnoniebieski kremowy srebrny Inne wzory powierzchni na zamówienie 6 764_Sonic_Sky_PL.indd 7.6. :4

7 Konstrukcja AMF THERMATEX Konstrukcja ramowa 5 x 4 x 7 mm Format 9 mm x 8 mm Promień ok. 5, m Lina stalowa z uchwytem Usztywnienie poprzeczne do zamocowania wieszaków 9 THERMATEX Sonic arc wklęsły THERMATEX Sonic arc wypukły 5, THERMATEX Sonic arc 4, 8 x 9 mm, wysokość zawieszenia 5 mm,,4,7,,4,6,,,5 5 5 Badanie jako pojedynczy pochłaniacz dźwięku 8 x 9 mm, wysokość zawieszenia 5 mm 4 5, THERMATEX Sonic arc 4, 8 x 9 mm, wysokość zawieszenia mm,,6,9,,6,,,7 5 5,9 Badanie jako pojedynczy pochłaniacz dźwięku 8 x 9 mm, wysokość zawieszenia mm _Sonic_Sky_PL.indd 8.6. :4

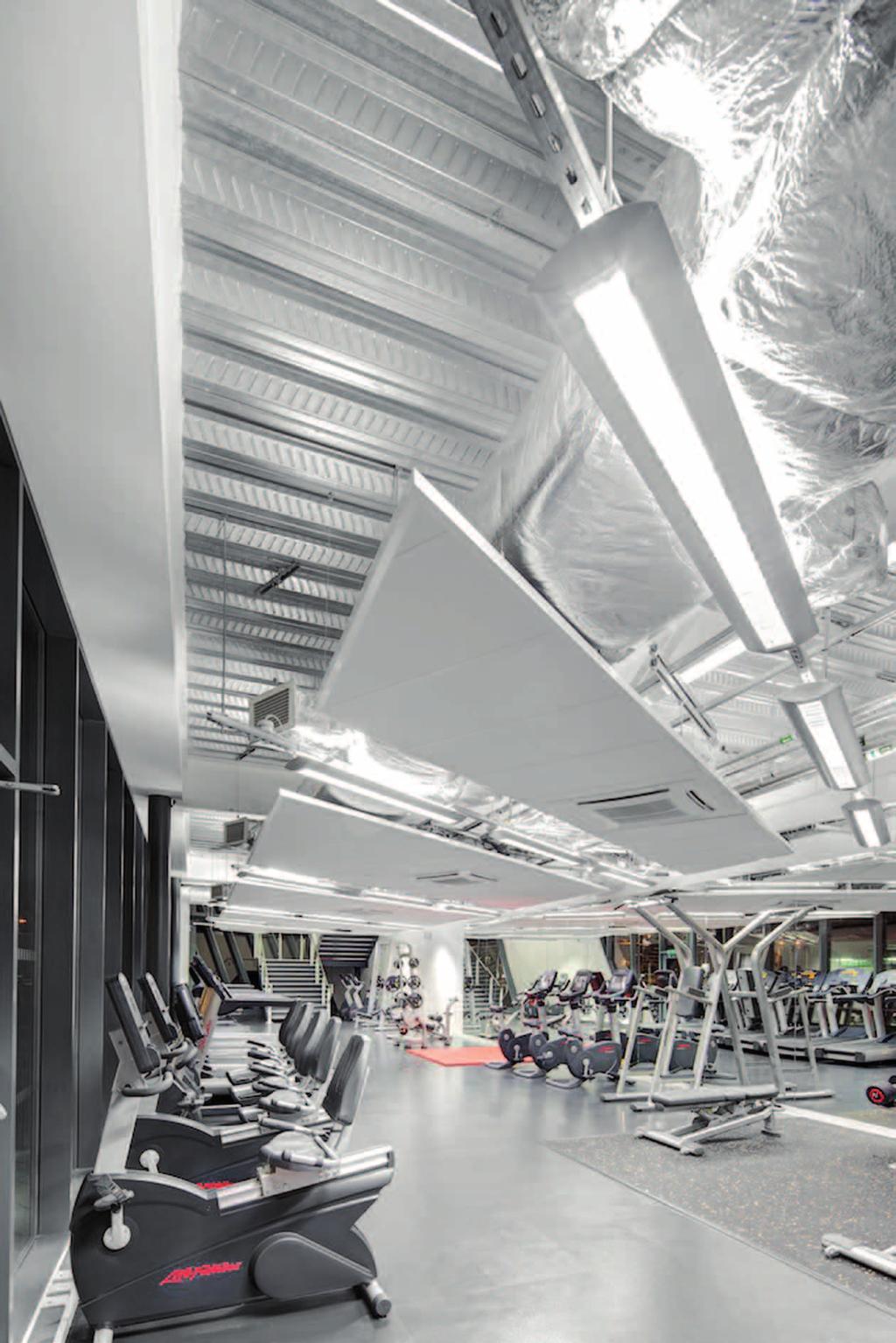

8 THERMATEX Sonic sky Płaskie sufity wyspowe Elastyczny system sufitów wyspowych THERMATEX Sonic sky oferuje architektom i projektantom dużą swobodę tworzenia dzięki bogatej kolorystyce i różnorodności kształtów. Wyspy składają się z samonośnej ramy, która mocowana jest do sufitu za pomocą elastycznego systemu podwieszenia oraz wkładanych w tę konstrukcję płyt. Szczególnie odpowiednie do tego są płyty THERMATEX Alpha, jak również THERMATEX Alpha HD z powierzchnią pokrytą wysokiej jakości włókniną w różnych kolorach. Dzięki pomysłowemu systemowi łączenia profili osiągnięto optymalny obraz spoin i znacząco uproszczono montaż. Subtelny, ledwo zauważalny system podwieszenia, składający się z linek ze stali szlachetnej, stwarza wrażenie lekkości i elegancji. srebrny kremowy jasnoniebieski Zalety: elastyczne formaty specjalne kształty (np. trapez, trójkąt, graniastosłup itp.) zmienny system podwieszenia (np. na ukos na poddaszu) duży wybór powierzchni możliwość zintegrowania oświetlenia oraz innych technicznych elementów biały czarny Inne wzory powierzchni na zamówienie Właściwości techniczne Materiał klasy ogniowej Formaty ram Formaty panelowe Waga całej konstrukcji Kolory ram Wzory powierzchni Pochłanianie dźwięku A-s,d zgodnie z EN 5-4 x 8 mm / 4 x mm / x 5 mm / x mm, możliwe indywidualne formaty 6 x 6 mm / x 5 mm / x 8 mm ok. 8, kg/m² (zależnie od wielkości wysp i rodzaju płyt) biały podobny do RAL 96, anodowane naturalnym kolorem aluminium, inne kolory na zamówienie THERMATEX Alpha / THERMATEX Alpha HD z powłoką w kolorach białym, czarnym, srebrnym, kremowym, jasnoniebieskim, (Krawedz VT i AW/SK tylko w kolorze bialym ) EN ISO 54 Badanie jako pojedynczy pochłaniacz dźwięku x mm, wysokość zawieszenia 65 mm Badanie jako pojedynczy pochłaniacz dźwięku 4 x mm, wysokość zawieszenia 5 mm sufitu wyspowego THERMATEX Alpha x 6 mm SK sufitu wyspowego THERMATEX Alpha HD x mm AW/SK,,6,8,8,,, Badanie jako pojedynczy pochłaniacz dźwięku x mm, wysokość zawieszenia mm 5, sufitu wyspowego 4, THERMATEX Alpha, x 6 mm,9,9,8 SK,,, 8 764_Sonic_Sky_PL.indd 9,9 5, 5, 4 4,,,,,,6,6,,6, Badanie jako pojedynczy pochłaniacz dźwięku 4 x mm, wysokość zawieszenia mm 5, 4, 4,,6 sufitu wyspowego 4, THERMATEX Alpha HD,,5 x mm, AW/SK,,, 5 5, 5, 4, 5, 4.6. :4

9 9 764_Sonic_Sky_PL.indd.6. :4

10 THERMATEX Sonic sky Montaż płyt kwadratowych AMF THERMATEX Profil główny (zgodnie z tabelą rozpiętości dla formatów panelowych) Profil ramowy 4 x mm Złącze kątowe Śruby zabezpieczające Złącze wzdłużne Wpust przesuwny M6 / nakrętka czworokątna Uchwyt liny stalowej M6 x 8 Lina stalowa odpowiednia do długości podwieszenia i obciążenia + Mocowanie do sufitu za pomocą nakrętki (możliwe również jednoczęściowe) Długość ramy (od mm wymagane dodatkowe profile usztywniające) Szerokość ramy (od 5 mm wymagany dodatkowy profil poprzeczny) Krawędzie SK Konstrukcja ramowa ze złączem kątowym VT 5/4 Konstrukcja ramowa z elastycznym złączem kątowym _Sonic_Sky_PL.indd.6. :4

11 Montaż formatów panelowych 9 6 Tabela profili Krawędzie Wysokość (mm) Grubość (mm) Format panelowy (mm) PQZ 9 / 5 5,5 8 x PQT 4 / 8 8,4 5 x Profil Krawędź AW wzdłużna Krawędź SK czołowa Krawędź GN wzdłużna 764_Sonic_Sky_PL.indd.6. :4

12 Z powodów uwarunkowanych jakością i kolorem wydruku w przedłożonym katalogu mogą wystąpić odchylenia od wyglądu oryginalnego produktu. Wiążący wybór produktu powinien być dokonany na podstawie oryginalnych próbek. Wszystkie dane i techniczne informacje zawarte w tym katalogu lub innych publikacjach, przedstawiające systemy sufitowe AMF, opierają się na wynikach badań, które uzyskano w warunkach laboratoryjnych. Po stronie klienta leży odpowiedzialność za decyzję, czy takie dane i informacje techniczne mogą mieć zastosowanie w przypadku konkretnego obiektu. Wszystkie dane dotyczące systemów odpowiadają aktualnemu stanowi technicznemu. Należy przestrzegać wszystkich ważnych badań, orzeczeń rzeczoznawców i wskazówek montażu! Przy zastosowaniu wyłącznie produktów i części systemowych AMF obowiązują rozwiązania techniczne zawarte i potwierdzone w zewnętrznych i wewnętrznych świadectwach badań. Jakiekolwiek świadczenia gwarancyjne lub odpowiedzialność za szkody nie będą możliwe w przypadku użycia innych produktów (lub kombinacji z innymi produktami). Przy montażu sufitu należy wziąć pod uwagę, że płyty sufitowe z różnych cykli produkcyjnych (data / numer produkcji) nie powinny być łączone. Techniczne zmiany bez wcześniejszego zawiadomienia są zastrzeżone. Poza tym obowiązują nasze ogólne warunki sprzedaży, dostaw i płatności. Aktualne dane techniczne oraz informacje znajdą Państwo w dokumentacji technicznej dostępnej na stronie Ten katalog traci ważność wraz z ukazaniem się nowego nakładu! Dla sufitów podwieszanych zostały wprowadzone wytyczne dotyczące produkpomyłki i błędy w druku zastrzeżone. tów budowlanych 89/6/EWG wraz z Europejską Normą EN 964. Powyższe regulacje wyznaczają istotne kryteria dla znaku CE w przypadku produktów i systemów sufitowych. 764_Sonic_Sky_PL.indd Znak jakości RAL zapewnia niezmienną, wysoką jakość wełny mineralnej AMF, jak również jej biologiczną rozpuszczalność. Knauf AMF GmbH & Co. KG posiada certyfikat ISO 9 i ISO 4. Blue Angel dla następujących produktów: - THERMATEX (standard) - THERMATEX ACOUSTIC RANGE - ECOMIN 6/ Knauf AMF Sp. z o.o. Al. Jerozolimskie 95b - Warszawa Tel Fax info@knaufamf.pl :4
