1 Ecophon Solo Circle Ecophon Solo Circle to wolnowiszące panele stosowane w pomieszczeniach, gdzie montaż sufitu od ściany do ściany jest niemożliwy lub gdy potrzebna jest szybka adaptacja akustyczna. Sprawdza się także, gdy zależy nam na zachowaniu pierwotnej wysokości pomieszczenia lub gdy stosowane są stropy TABS (Thermally Activated Building System). uzyskać wielowarstwowe instalacje paneli, również pod różnymi kątami. Solo Circle dostępny jest w formacie Ø1200x40 mm o wadze 4,5 kg i Ø800x40 mm o wadze 2 kg. Rdzeń płyty wykonany jest z wełny szklanej 3. generacji o wysokiej gęstości. Płyta jest pokryta powłoką Akutex FT z obydwu stron. Krawędzie są prosto przycięte i malowane Bogata kolorystyka Ecophon Solo Circle i kilka systemów zawiesi dają szerokie możliwości projektowe. Dostępne są trzy opcje montażu: przy użyciu Connect Regulowanych wieszaków cięgnowych, Connect Mocowań stropowych 1-punktowych lub Mocowań bezpośrednich. W połączeniu z Connect Mocowaniami kotwiącymi (patent) pozwalają Bosch, Warsaw, Poland Formaty 800x x1200 Specjalne mocowanie Grubość (d) M370 M364 Szkice montażowe. Ecophon Group Ecophon Solo Circle, Created:

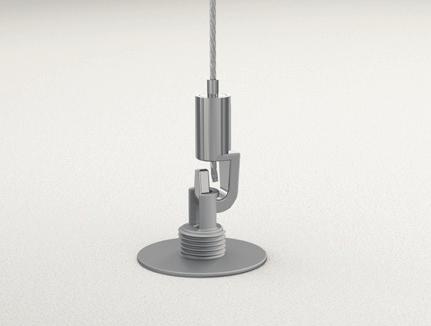

2 Płyta Solo Connect Regulowany wieszak cięgnowy z Connect Mocowaniem Podwieszenie przy użyciu Mocowania 1-punktowego Podwieszenie przy użyciu Connect Mocowania bezpośredniego Akustyka Wartości w diagramie odnoszą się do pojedynczej płyty. W przypadku rozmieszczenia paneli w grupach, z odległościami mniejszymi niż 0,5m, wartość Aeq na płytę będzie nieznacznie niższa. Pochłanianie dźwięku: Pomiary przeprowadzone zgodnie z normą EN ISO Solo Circle Ø800, 200 mm o.d.s. --- Solo Circle Ø800, 400 mm o.d.s. Solo Circle Ø800, 1000 mm o.d.s. o.d.s = c.w.k. = całkowita wysokość konstrukcyjna Częstotliwość, Hz Solo Circle Ø1200, 200 mm o.d.s. --- Solo Circle Ø1200, 400 mm o.d.s. Solo Circle Ø1200, 1000 mm o.d.s. o.d.s = c.w.k. = całkowita wysokość konstrukcyjna Częstotliwość, Hz d mm c.w.k. mm 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz Ø Ø Ø Ø Ø Ø Dostęp Płyty są demontowalne. Utrzymywanie w czystości Możliwe codzienne odkurzanie ręczne i maszynowe oraz przecieranie na mokro raz w tygodniu. Ecophon Group Ecophon Solo Circle, Created:

3 Odbicie światła White Frost 500, najbliższy kolor wg NCS: S 0500-N, odbicie światła 85% (z czego ponad 99% to światło rozproszone). Współczynnik retroodbicia 63 mcd/(m²lx). Połysk < 1. Odporność na wilgoć Płyty są odporne na wilgoć do 70%, przy temperaturze 25 C bez ugięcia, wypaczenia, czy też rozwarstwienia (EN 13964). Płyty są również przeznaczone do pomieszczeń o trudnych warunkach. W razie wątpliwości projektowych skontaktuj się z działem technicznym Ecophon. Warunki wewnątrz pomieszczenia Certyfikat / Znak Fiński M1 Francuskie VOC A+ Szwedzki Związek Chorych na Astmę i Alergię Duński Znak Klimatu Wnętrz Dansk Indeklima California Emission Regulation, CDPH Do produkcji wełny szklanej 3.generacji wykorzystujemy ponad 70% szkła z odzysku oraz naturalne spoiwo pochodzenia roślinnego. Substancje naturalne, wytwarzane m.in. z pszenicy, mogą w początkowej fazie wydzielać delikatny zapach. Jest on całkowicie nieszkodliwy dla zdrowia i nie powoduje żadnych dolegliwości dla organizmu. Zastąpienie ropopochodnych substancji wiążących lepiszczem naturalnym pozwala zaoszczędzić 24 tysiące baryłek ropy rocznie. Wpływ na środowisko naturalne W pełni nadaje się do przetworzenia CO₂ Od EPD zgodnie z normą ISO / EN Kg CO₂ equiv/m² 2,59 Bezpieczeństwo pożarowe Kraj Standard Klasa Europa EN A2-s1,d0 Płyty są materiałem niepalnym wg badań i klasyfikacji EN ISO Obchodzenie się z płytami i wytrzymałość mechaniczna Płyta może przenosić obciążenia użytkowe punktowe oraz równomiernie rozłożone. Patrz: Wymagania funkcjonalne, Właściwości mechaniczne na Montaż Zgodnie ze szkicem montażowym, przewodnikiem instalacyjnym oraz rysunkami pomocniczymi. Informacje na temat minimalnej całkowitej wysokości konstrukcyjnej umieszczone są pod szkicem montażowym w specyfikacji ilościowej. CE Oznaczenie CE odnosi się do takich właściwości jak poziom pochłaniania dźwięku, emisje substancji szkodliwych, bezpieczeństwo ogniowe dopuszczalne obciążenia użytkowe. Wszystkie sufity Ecophon oznakowane CE spełniają europejskie standardy EN13964 oraz właściwości deklarowane w Deklaracjach Właściwości Użytkowych (DWU). Ecophon Group Ecophon Solo Circle, Created:

4 M364 Szkic montażowy (M364): Ecophon Solo Circle Specyfikacja ilościowa (wyłączając odpady) 1200x Solo Circle 1,13m²/panel 2 Connect Regulowany wieszak cięgnowy (Alt 1) 3 Connect Osłona maskująca (Alt 1, opcjonalnie) 4 Zestaw Connect Wieszak cięgnowy (Alt 1, opcjonalnie) 5 Connect Mocowanie kotwiące (Alt 1) 6 Connect Mocowanie stropowe 1-punktowe 1/panel 7 Connect Regulowany wieszak cięgnowy (Alt 2) 2/panel 8 Connect Mocowanie kotwiące (Alt 2) 4/panel 9 Connect Mocowanie bezpośrednie (Alt 3) 10 Connect Przypanelowa blaszka mocująca (Alt 3) 11 Spirala kotwiąca Connect (Alt 3) 6 /panel Δ Min. całkowita wysokość konstrukcyjna: Δ1 140 mm / Δ2 500 mm / Δ3 121 mm - α Patrz: Specyfikacja ilościowa Panele mogą być zawieszone jeden pod drugim Mogą być zawieszone pod kątem do 60 Detal Mocowania stropowego 1-punktowego

5 M370 Szkic montażowy (M370): Ecophon Solo Circle Specyfikacja ilościowa (wyłączając odpady) 800x800 1 Solo Circle 0,5m²/panel 2 Connect Regulowany wieszak cięgnowy (Alt 1) 3 Connect Osłona maskująca (Alt 1, opcjonalnie) 4 Zestaw Connect wieszaka cięgnowego (Alt 1, opcjonalnie) 5 Connect Mocowanie kotwiące (Alt 1) 6 Connect Mocowanie bezpośrednie (Alt 2) 7 Connect Przypanelowa blaszka mocująca (Alt 2) 8 Spirala kotwiąca Connect (Alt 2) 6 /panel Δ Min. całkowita wysokość konstrukcyjna: Δ1 140 mm / Δ2 121 mm 2 1 Patrz: Specyfikacja ilościowa Panele mogą być zawieszone jeden pod drugim Mogą być zawieszone pod kątem do 60 Montaż Connect Osłony przystropowej
