OPTIMA Baffles KORZYŚCI. Akustyczne panele pionowe Baffle o najwyższych parametrach. Nowoczesny linearny wygląd. Doskonałe właściwości akustyczne

Transkrypt

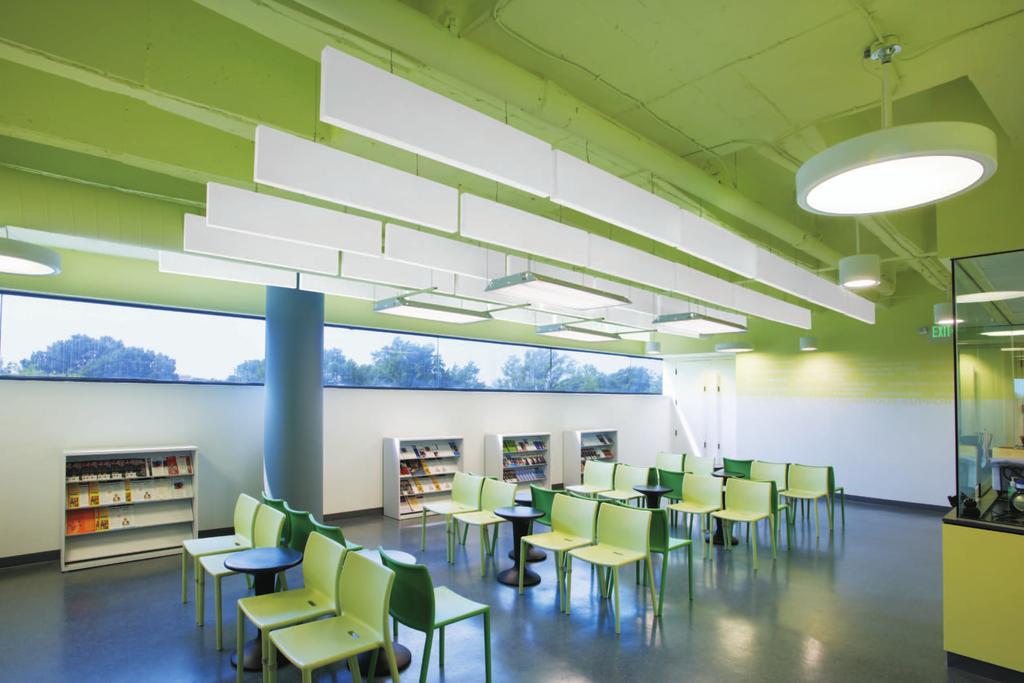

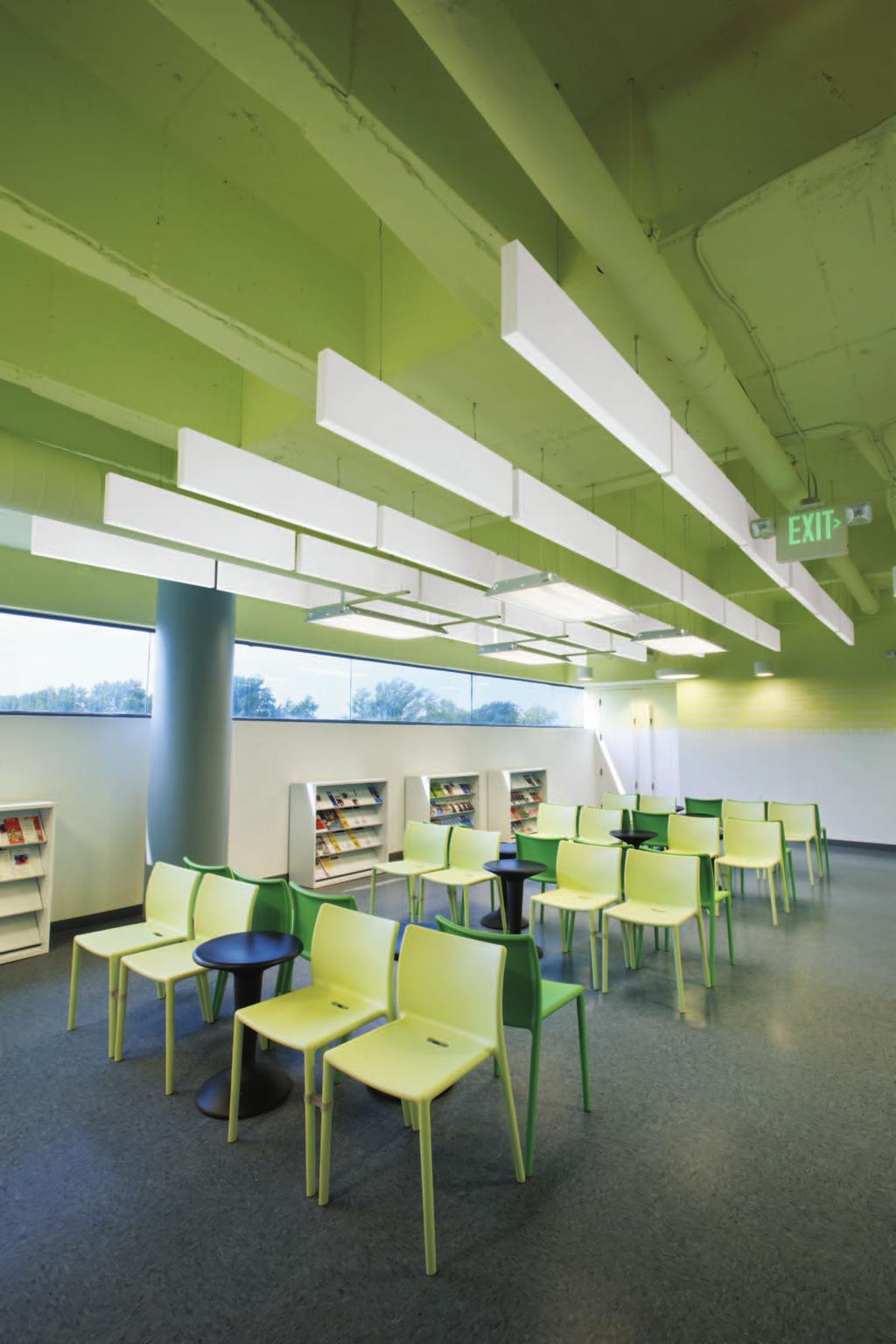

1 Akustyczne panele pionowe Baffle o najwyższych parametrach OPTIMA Baffles KORZYŚCI Nowoczesny linearny wygląd Doskonałe właściwości akustyczne Fabrycznie zamontowane zintegrowane kotwy do powieszania paneli umożliwiają ich łatwe ustawienie w linii prostej i ułatwiają montaż Możliwość montażu pojedynczych paneli bądź całych ich grup Wysoki współczynnik odbicia światła umożliwiający oszczędność energii

2 OPTIMA Baffles Dane techniczne Dane logistyczne Nr ref. produktu (mm) Sztuk / karton Ciężar (kg/szt.) CS 5133 WH x x 2 2,3 CS 5134 WH x x 2 3,5 Moduł x x mm Inne wymiary i kształty dostępne na życzenie. Kolor* Biały (WH) Krawędź Malowane krawędzie paneli Zestaw 1 zestaw do podwieszania dla 2 paneli akcesoriów OPTIMA Baffle: do Nr ref. CS x linka do podwieszania podwieszania - 4x regulator linki - 4x haczyk do zamocowania na końcu linki Moduł x x mm Zestaw do podwieszania paneli należy zamówić oddzielnie. *Inne kolory z palety RAL dostępne na specjalne zamówienie. Właściwości Pochłanianie dźwięku EN ISO 354 & EN ISO mogą w znaczący sposób zmniejszyć poziom hałasu otoczenia oraz czas pogłosu danego wnętrza, a także podnieść w nich poziom rozumienia mowy. Panele Baffle zapewniają pochłanianie dźwięku na wszystkich powierzchniach produktu: albo jako materiał pochłaniający płaszczyznowo ( w) - w przypadku montażu w układzie liniowym, bądź też jako dyskretny materiał pochłaniający (EAA) - w przypadku montażu paneli jako niezależnych elementów dekoracyjnych. firmy Armstrong to wysokiej klasy produkty akustyczne, których wszystkie powierzchnie pokryte są warstwą włókna szklanego i wykończone nowoczesną, nakładaną fabrycznie farbą o wysokim współczynniku bieli, co pozwala uzyskać wyjątkowy poziom właściwości akustycznych i wysoki poziom współczynnika odbicia światła. nadają się idealnie do wnętrz o dużym poziomie hałasu, wszędzie tam, gdzie tradycyjne sufity akustyczne albo nie mogą być zastosowane, albo nie są w stanie zapewnić wystarczająco wysokiego poziomu wymaganych właściwości i stanowią ekonomiczne rozwiązanie, cechując się jednocześnie atrakcyjnym linearnym wzornictwem, podkreślającym nowoczesność wystroju wnętrz budynków * Średnia w zakresie -0Hz, badanie laboratoryjne przeprowadzone przy panelach podwieszonych o mm, zgodnie z normą EN ISO 354:03. Prosimy o kontakt z biurem w Warszawie w celu uzyskania bardziej szczegółowych informacji na temat właściwości akustycznych oraz innych właściwości paneli. Pochłaniacze dyskretne 00 0 Band centre frequency00 0 Octave (Hz) Octave Band centre frequency (Hz)(w Hz) Częstotliwość pasma oktawowego Charakterystyka akustyczna - dolna krawędź panelu opuszczona o mm poniżej Stropu konstrukcyjnego (pustka ponad panelem mm) w mm (rozstow 450 mm) Optima Baffle mm Optima ( mmbaffle void) mm ( mm void) 0.60(MH) Panele Baffle są dostępne w standardowym kolorze białym lub dostępne na indywidualne zamówienie w niestandardowych kolorach i rozmiarach, co umożliwia spełnienie wymogów każdego rodzaju projektu. Są one gotowe do natychmiastowego montażu i dostarczane wraz z zamontowaną fabrycznie kotwą do podwieszania, co sprawia, że panele Baffle są najprostszym i najszybszym w montażu rozwiązaniem dostępnym na rynku. x mm x mm x mm x mm p p Dlaczego właśnie OPTIMA Baffle? EEA - w Sabinach* Powierzchnia pochłaniająca dźwięk przypadająca na panel pionowy Baffle (w Sabinach) Charakterystyka akustyczna - dolna krawędź panelu opuszczona o mm poniżej stropu konstrukcyjnego (pustka ponad panelem mm) Pochłaniacze płaszczyznowe Reakcja na ogień Odporność na wilgoć 90% EN EEA Euroklasa B-s1, d Octave Band centre frequency (Hz) (w Hz) Częstotliwość pasma oktawowego Zawartość materiału pochodzącego z odzysku 80% EN ISO Octave Band centre frequency (Hz) Odbicie światła 87% EN ISO & 3 Przyczyniają się do powstania jasnego i widnego wnętrza, cechującego się zmniejszonym zapotrzebowaniem na energię.

3 OPTIMA Baffles Dane techniczne Dane logistyczne Nr ref. produktu (mm) Sztuk / karton Ciężar (kg/szt.) CS 5133 WH x x 2 2,3 CS 5134 WH x x 2 3,5 Moduł x x mm Inne wymiary i kształty dostępne na życzenie. Kolor* Biały (WH) Krawędź Malowane krawędzie paneli Zestaw 1 zestaw do podwieszania dla 2 paneli akcesoriów OPTIMA Baffle: do Nr ref. CS x linka do podwieszania podwieszania - 4x regulator linki - 4x haczyk do zamocowania na końcu linki Moduł x x mm Zestaw do podwieszania paneli należy zamówić oddzielnie. *Inne kolory z palety RAL dostępne na specjalne zamówienie. Właściwości Pochłanianie dźwięku EN ISO 354 & EN ISO mogą w znaczący sposób zmniejszyć poziom hałasu otoczenia oraz czas pogłosu danego wnętrza, a także podnieść w nich poziom rozumienia mowy. Panele Baffle zapewniają pochłanianie dźwięku na wszystkich powierzchniach produktu: albo jako materiał pochłaniający płaszczyznowo ( w) - w przypadku montażu w układzie liniowym, bądź też jako dyskretny materiał pochłaniający (EAA) - w przypadku montażu paneli jako niezależnych elementów dekoracyjnych. firmy Armstrong to wysokiej klasy produkty akustyczne, których wszystkie powierzchnie pokryte są warstwą włókna szklanego i wykończone nowoczesną, nakładaną fabrycznie farbą o wysokim współczynniku bieli, co pozwala uzyskać wyjątkowy poziom właściwości akustycznych i wysoki poziom współczynnika odbicia światła. nadają się idealnie do wnętrz o dużym poziomie hałasu, wszędzie tam, gdzie tradycyjne sufity akustyczne albo nie mogą być zastosowane, albo nie są w stanie zapewnić wystarczająco wysokiego poziomu wymaganych właściwości i stanowią ekonomiczne rozwiązanie, cechując się jednocześnie atrakcyjnym linearnym wzornictwem, podkreślającym nowoczesność wystroju wnętrz budynków * Średnia w zakresie -0Hz, badanie laboratoryjne przeprowadzone przy panelach podwieszonych o mm, zgodnie z normą EN ISO 354:03. Prosimy o kontakt z biurem w Warszawie w celu uzyskania bardziej szczegółowych informacji na temat właściwości akustycznych oraz innych właściwości paneli. Pochłaniacze dyskretne 00 0 Band centre frequency00 0 Octave (Hz) Octave Band centre frequency (Hz)(w Hz) Częstotliwość pasma oktawowego Charakterystyka akustyczna - dolna krawędź panelu opuszczona o mm poniżej Stropu konstrukcyjnego (pustka ponad panelem mm) w mm (rozstow 450 mm) Optima Baffle mm Optima ( mmbaffle void) mm ( mm void) 0.60(MH) Panele Baffle są dostępne w standardowym kolorze białym lub dostępne na indywidualne zamówienie w niestandardowych kolorach i rozmiarach, co umożliwia spełnienie wymogów każdego rodzaju projektu. Są one gotowe do natychmiastowego montażu i dostarczane wraz z zamontowaną fabrycznie kotwą do podwieszania, co sprawia, że panele Baffle są najprostszym i najszybszym w montażu rozwiązaniem dostępnym na rynku. x mm x mm x mm x mm p p Dlaczego właśnie OPTIMA Baffle? EEA - w Sabinach* Powierzchnia pochłaniająca dźwięk przypadająca na panel pionowy Baffle (w Sabinach) Charakterystyka akustyczna - dolna krawędź panelu opuszczona o mm poniżej stropu konstrukcyjnego (pustka ponad panelem mm) Pochłaniacze płaszczyznowe Reakcja na ogień Odporność na wilgoć 90% EN EEA Euroklasa B-s1, d Octave Band centre frequency (Hz) (w Hz) Częstotliwość pasma oktawowego Zawartość materiału pochodzącego z odzysku 80% EN ISO Octave Band centre frequency (Hz) Odbicie światła 87% EN ISO & 3 Przyczyniają się do powstania jasnego i widnego wnętrza, cechującego się zmniejszonym zapotrzebowaniem na energię.

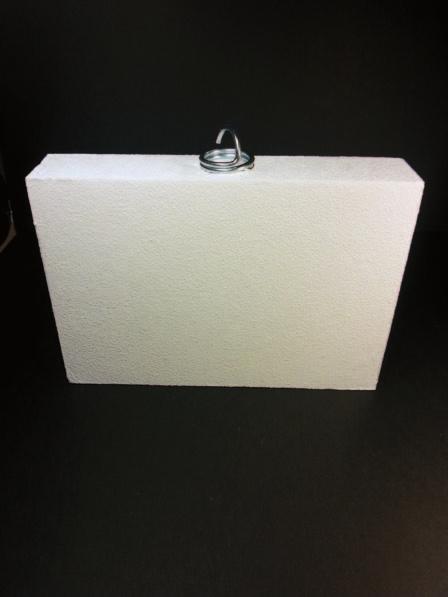

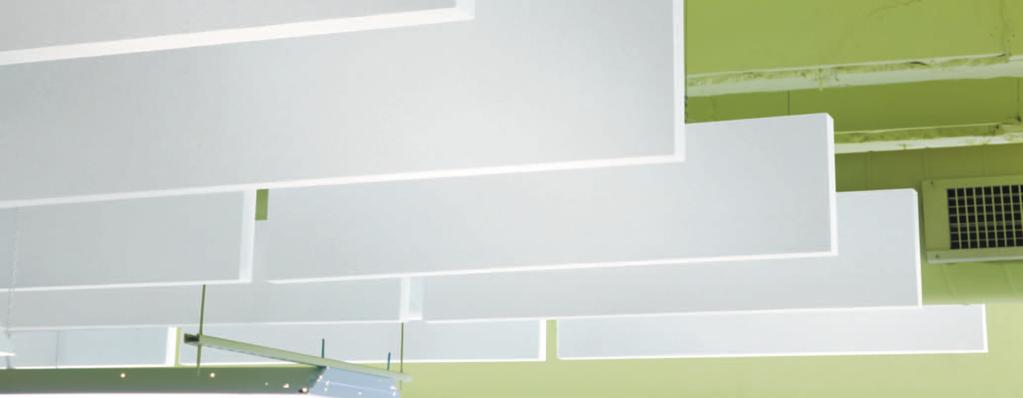

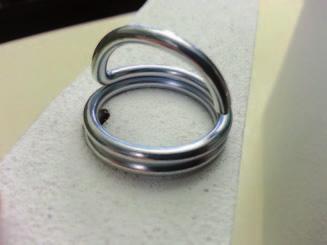

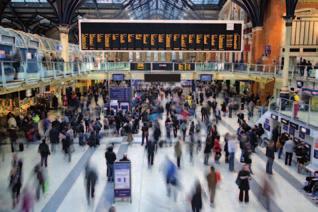

4 MODULE x mm DETAIL A CS 5135 items per baffle DETAIL A MODULE x mm DETAIL A PEFC/ OPTIMA BAFFLES Montaż Zintegrowane kotwy do podwieszania paneli są montowane fabrycznie w celu łatwiejszego ustawienia paneli w linii prostej oraz uproszczenia montażu. ca. max. 00 Instrukcja montażowa L = 00 PAS1306 Armstrong Building Products R.C.S. Besançon B Printed in E.C. on chlorine free paper from sustainable resources. dostarczane są na miejsce montażu jako kompletny i gotowy produkt, który przed montażem nie wymaga dodatkowego przygotowania bądź łączenia jego komponentów. Panele Baffle mogą być montowane przy wykorzystaniu standardowych systemów nośnych lub podwieszane niezależnie wprost do sufitu strukturalnego przy wykorzystaniu systemu linek do podwieszania. Prosimy o zapoznanie się z instrukcją montażową w celu uzyskania bardziej szczegółowych informacji dotyczących montażu. Typowe miejsca zastosowania Produkt zazwyczaj stosowany w celu uzyskania wysokiego poziomu pochłaniania dźwięku w szkołach, biurach, centrach sportu i rekreacji, centrach komunikacyjnych itp. Nadaje się idealnie do wykorzystania w budynkach o niskim poziomie zużycia energii, wykorzystujących techniki konstrukcyjne bazujące na masie termicznej, oświetlonych światłem dziennym przez świetliki dachowe, w miejscach gdzie nie jest możliwe zamontowanie standardowego rusztu nośnego sufitów podwieszanych, oraz w mniej eksponowanych miejscach zastosowania, wymagających bardziej ekonomicznych rozwiązań. Pobierz i otwórz aplikację do skanowania kodów kreskowych. Skieruj kamerę twojego telefonu na ten kod i zeskanuj go. Uwagi Wszystkie zdjęcia zamieszczone w tym katalogu podane są wyłącznie w celach informacyjnych i nie stanowią zalecenia ani sugestii ze strony jakiejkolwiek z wymienionych w nim firm, co do prawidłowego zastosowania i sposobu montażu sufitów podwieszanych. Ze względów technicznych mogą występować różnice kolorystyczne w barwach wydrukowanych i rzeczywistych. Zalecamy dokonanie wyboru na podstawie wzorów danego produktu. Wszelkie zestawienia i informacje techniczne dotyczące sufitów firmy Armstrong zawarte w niniejszym katalogu i innych broszurach tej firmy oparte są na wynikach badań przeprowadzonych w warunkach laboratoryjnych. Do użytkownika należy uzyskanie od firmy Armstrong lub firmy sprzedającej pisemnego zapewnienia, że dane te można odnieść do konkretnych warunków. sprzedaż naszych produktów oraz odpowiedzialność firm, które je sprzedają, regulowana jest przez Ogólne warunki sprzedaży każdej z firm. Wszystkie dane dotyczące produktów mogą ulec zmianie bez wcześniejszego uprzedzenia. - 03/14 - PAS 16 - Armstrong Building Products - RCS Besançon B Printed on free chlorine paper. Inne produkty z rodziny sufitów nieciągłych firmy Armstrong

5 OPTIMA BAFFLES MODULE x x mm DETAIL A CS items/kit Detail A MODULE x x mm Detail A PEFC/ max. 00 L = 00 PAS1306 Armstrong Building Products R.C.S. Besançon B Printed in E.C. on chlorine free paper from sustainable resources. ca.

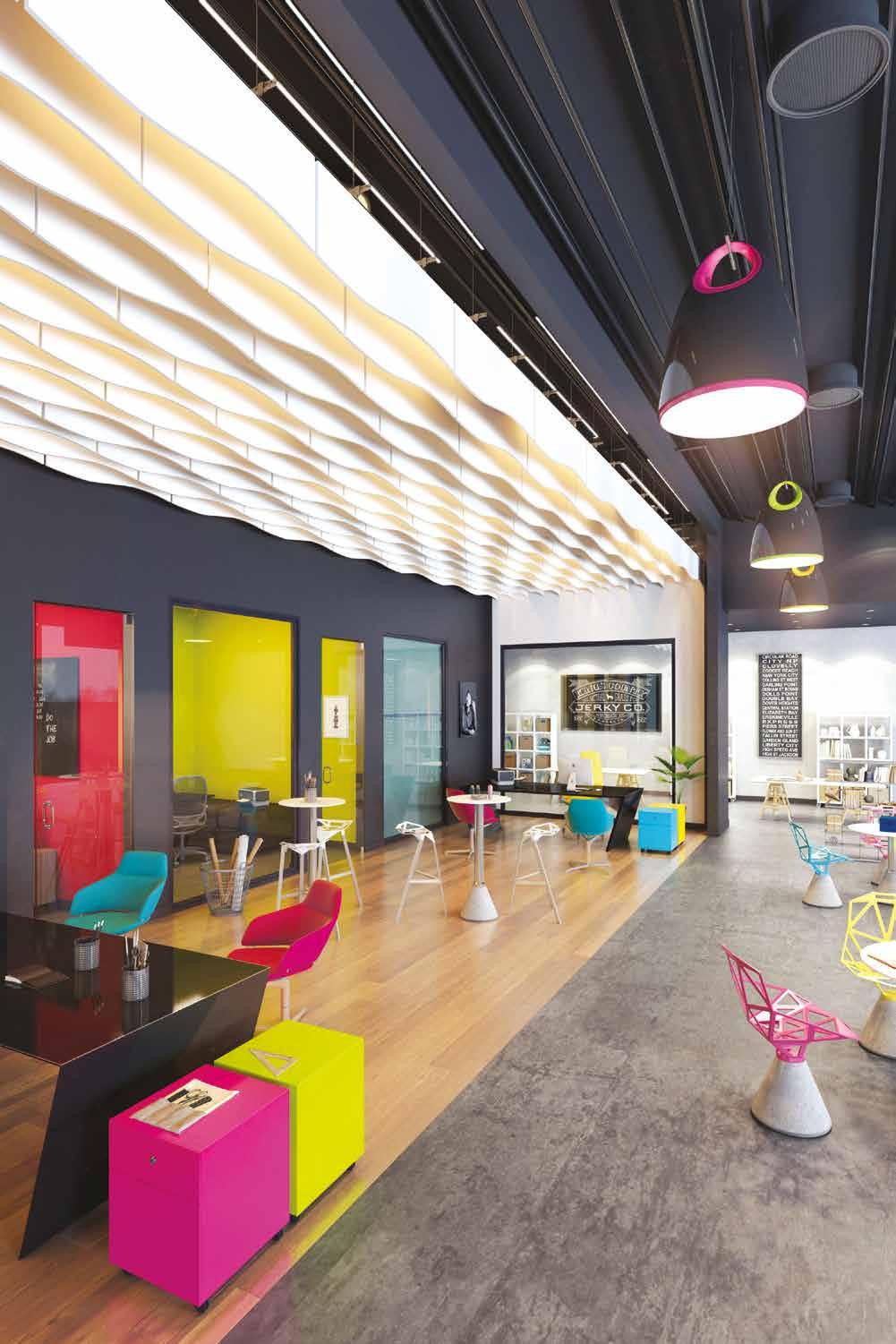

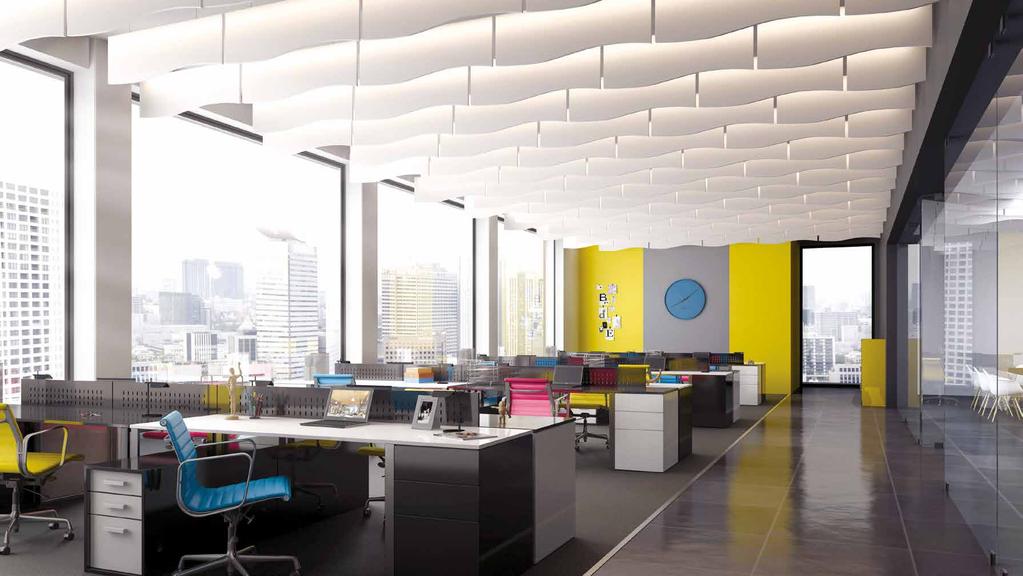

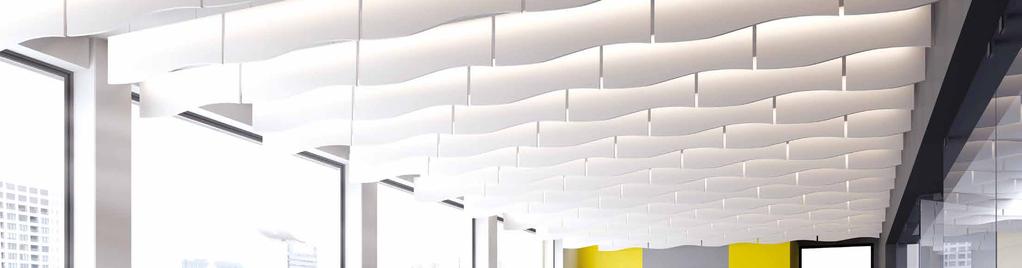

6 MODULE x x mm DETAIL A MODULE x x mm DETAIL A CS 5135 DETAIL A Zintegrowane kotwy do podwieszania paneli są montowane fabrycznie w celu łatwiejszego ustawienia paneli w linii prostej oraz uproszczenia montażu. OPTIMA Baffles Curves - Installation guide R1 ca. max Instrukcja montażu Typowe miejsca zastosowania L = 00 R1 Montaż s Curves dostarczane są na miejsce montażu jako kompletny i gotowy produkt, który przed montażem nie wymaga dodatkowego przygotowania bądź łączenia jego komponentów. Panele Baffle mogą być montowane przy wykorzystaniu standardowych systemów nośnych lub podwieszane niezależnie wprost do sufitu strukturalnego przy wykorzystaniu systemu linek do podwieszania. Prosimy o zapoznanie się z instrukcją montażową w celu uzyskania bardziej szczegółowych informacji dotyczących montażu. Produkt zazwyczaj stosowany w celu uzyskania wysokiego poziomu pochłaniania dźwięku w szkołach, biurach, centrach sportu i rekreacji, centrach komunikacyjnych itp. Nadaje się idealnie do wykorzystania w budynkach o niskim poziomie zużycia energii, wykorzystujących techniki konstrukcyjne bazujące na masie termicznej, oświetlonych światłem dziennym przez świetliki dachowe, w miejscach gdzie nie jest możliwe zamontowanie standardowego rusztu nośnego sufitów podwieszanych, oraz w mniej eksponowanych miejscach zastosowania, wymagających bardziej ekonomicznych rozwiązań. Pobierz i otwórz aplikację do skanowania kodów kreskowych. Skieruj kamerę twojego telefonu na ten kod i zeskanuj go. Uwagi Wszystkie zdjęcia zamieszczone w tym katalogu podane są wyłącznie w celach informacyjnych i nie stanowią zalecenia ani sugestii ze strony jakiejkolwiek z wymienionych w nim firm, co do prawidłowego zastosowania i sposobu montażu sufitów podwieszanych. Ze względów technicznych mogą występować różnice kolorystyczne w barwach wydrukowanych i rzeczywistych. Zalecamy dokonanie wyboru na podstawie wzorów danego produktu. Wszelkie zestawienia i informacje techniczne dotyczące sufitów firmy Armstrong zawarte w niniejszym katalogu i innych broszurach tej firmy oparte są na wynikach badań przeprowadzonych w warunkach laboratoryjnych. Do użytkownika należy uzyskanie od firmy Armstrong lub firmy sprzedającej pisemnego zapewnienia, że dane te można odnieść do konkretnych warunków. Sprzedaż naszych produktów oraz odpowiedzialność firm, które je sprzedają, regulowana jest przez Ogólne warunki sprzedaży każdej z firm. Wszystkie dane dotyczące produktów mogą ulec zmianie bez wcześniejszego uprzedzenia. - 06/15 - PAS Armstrong Building Products - RCS Besançon B Printed on free chlorine paper. KORZYŚCI Nowoczesny wygląd odświeżający wnetrza tętniące życiem. Fabrycznie zamontowane zintegrowane kotwy do podwieszania paneli umożliwiają ich łatwe ustawienie w linii prostej i ułatwiają montaż. Akustyczne panele pionowe Baffle w kształcie dekoracyjnej fali Produkt idealny do centrów komunikacyjnych, szkół, biur i innych wielkopowierzchniowych wnętrz z odkrytym stropem. OPTIMA Baffles Curves Zapewnia dużą elastyczność projektową i kontrolę komfortu akustycznego. Inne produkty z rodziny sufitów nieciągłych firmy Armstrong

7 R1 Dane techniczne Dane logistyczne Nr ref. produktu (mm) Sztuk / karton Ciężar CS5163 x x 2 2,3 kg/szt. CS5164 x x 2 3,5 kg/szt. Inne wymiary i kształty dostępne na życzenie Kolor* Krawędź Zestaw akcesoriów do podwieszania Biały (WH) Malowane krawędzie paneli Montaż pojedynczych paneli: 1 zestaw do podwieszania dla 2 paneli OPTIMA Baffles Curves: CS x linka do podwieszania - 4x regulator linki - 4x haczyk do zamocowania na końcu linki Moduł x x mm R1 Moduł x x mm OPTIMA Baffles Curves Montaż paneli w grupach: Aby uzyskać listę niezbędnych elementów - proszę się odnieść do Instrukcji montażu. Zestaw do podwieszania paneli należy zamówić oddzielnie. *Inne kolory z palety RAL dostępne na specjalne zamówienie. Właściwości Pochłanianie dźwięku EN ISO 354 & EN ISO Curves mogą w znaczący sposób zmniejszyć poziom hałasu otoczenia oraz czas pogłosu danego wnętrza, a także podnieść w nim poziom rozumienia mowy. Panele Baffle zapewniają pochłanianie dźwięku na wszystkich powierzchniach produktu: albo jako materiał pochłaniający płaszczyznowo ( w) - w przypadku montażu w układzie liniowym, bądź też jako dyskretny materiał pochłaniający (EAA) - w przypadku montażu paneli jako niezależnych elementów dekoracyjnych. Dlaczego OPTIMA Baffles Curves? Stosując pionowe panele OPTIMA Baffles Curves, możesz stworzyć wyjątkowe, ekscytujące wnętrza nie rezygnując z komfortu akustycznego - nawet jeśli strop betonowy pozostaje widoczny. Są gotowe do natychmiastowego montażu i dostarczane wraz z zamontowaną fabrycznie kotwą do podwieszania, co sprawia, że panele OPTIMA Baffles Curves są najprostszym i najszybszym w montażu rozwiązaniem dostępnym na rynku. Panele zachowują wszystkie zalety tradycyjnych, prostokątnych paneli Optima Baffle, lecz zyskują wyjątkowy wygląd - unikalny kształt fali, nadający sufitowi świeżości i spokoju. Panele mogą być montowane do rusztu sufitowego lub bezpośrednio do stropu, w układzie regularnym lub naprzemiennym, dla uzyskania bardziej dynamicznego wyglądu - w obu przypadkach będziesz pozytywnie zaskoczony rezultatem. Idealnie zbalansowane własności akustyczne, białe wykończenie powierzchni, zapewniające wysoki poziom współczynnika odbicia światła to klucz do przestrzennego i relaksującego wnętrza - jedynie lekko zakręconego. Charakterystyka akustyczna - dolna krawędź panelu opuszczona o mm poniżej stropu konstrukcyjnego (pustka ponad panelem mm) EAA - w Sabinach* OPTIMA Baffles Curves - x mm 1.00 OPTIMA Baffles Curves - x mm 1.45 * Średnia w zakresie -0Hz, badanie laboratoryjne przeprowadzone przy panelach podwieszonych o mm, zgodnie z normą EN ISO 354:03. Prosimy o kontakt z biurem w Warszawie w celu uzyskania bardziej szczegółowych informacji na temat właściwości akustycznych oraz innych właściwości paneli. OPTIMA Baffles Curves mm (rozstaw 450 mm) Reakcja na ogień w 0.60(MH) Pochłaniacze dyskretne p 00 0 Częstotliwość Octave Band pasma centre oktawowego frequency (Hz) (w Hz) Charakterystyka akustyczna - dolna krawędź panelu opuszczona o mm poniżej stropu konstrukcyjnego (pustka ponad panelem mm) Pochłaniacze płaszczyznowe Odporność na wilgoć 90% Powierzchnia pochłaniająca dźwięk przypadająca na panel pionowy Baffle (w Sabinach) Zawartość materiału pochodzącego z odzysku 80% Częstotliwość Octave Band pasma centre oktawowego frequency (Hz) (w Hz) Odbicie światła 87% EN EEA Euroklasa B-s1, d0. EN ISO 121 EN ISO & 3

8 OPTIMA Baffles Curves - Installation guide MODULE x x mm Detail A R1 MODULE x x mm Detail A DETAIL A CS 5135 ca. max. 00 L = 00 R1
