1 S Y S T E M Y A L A R M U P R Z E C I W P O Ż A R O W E G O I G A S Z E N I A GameOver K A T A L O G

2 Wszystkie centrale przedstawione w tym katalogu spełniają normy EN54 lub EN (w zależności od modelu). Badania wykonane przez IMQ

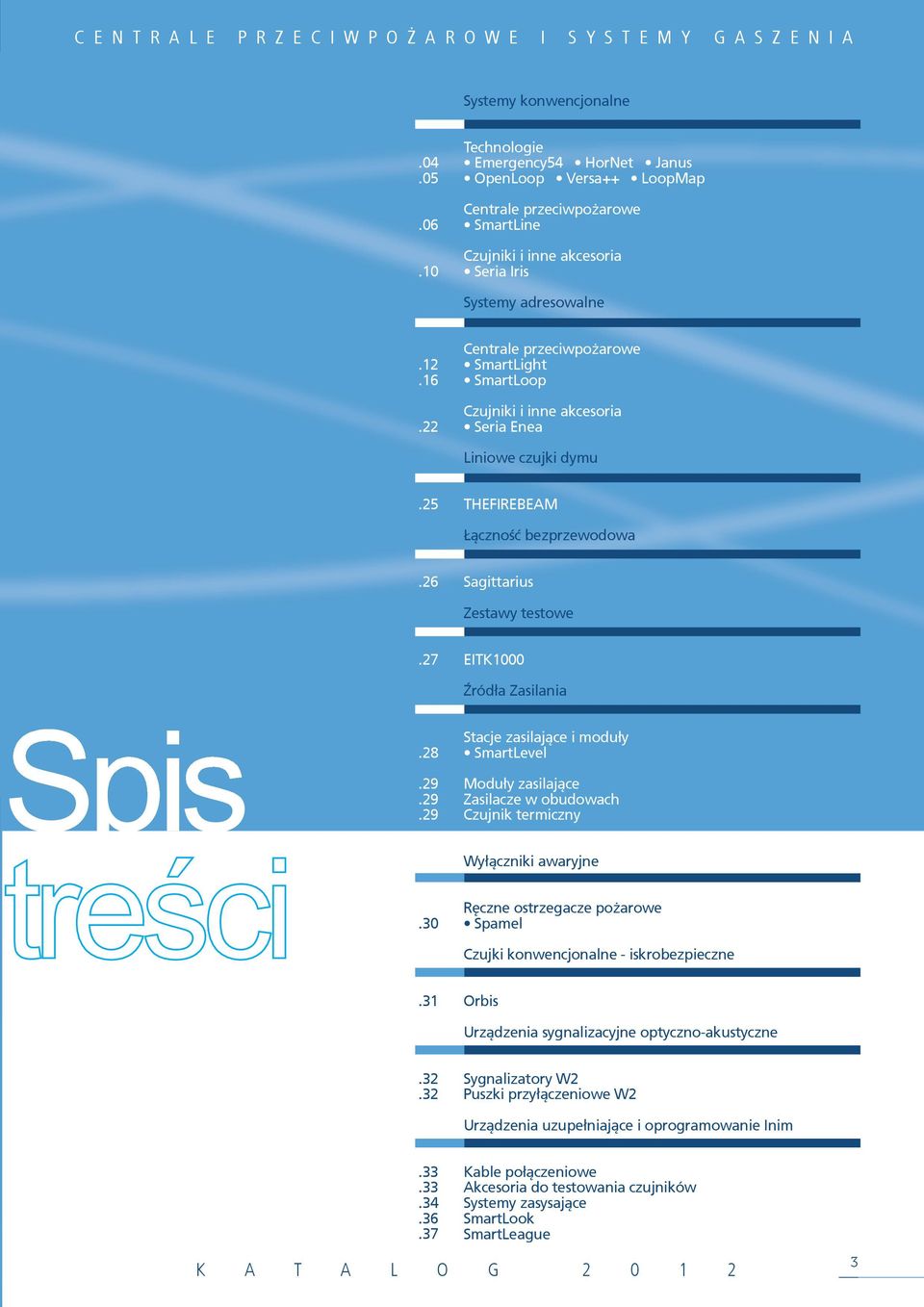

3 C E N T R A L E P R Z E C I W P O Ż A R O W E I S Y S T E M Y G A S Z E N I A Systemy konwencjonalne Technologie Emergency54 HorNet Janus OpenLoop Versa++ LoopMap Centrale przeciwpożarowe SmartLine Czujniki i inne akcesoria Seria Iris Systemy adresowalne Centrale przeciwpożarowe SmartLight SmartLoop Czujniki i inne akcesoria Seria Enea Liniowe czujki dymu.25 THEFIREBEAM Łączność bezprzewodowa.26 Sagittarius Zestawy testowe.27 EITK1000 Źródła Zasilania Spis treści Stacje zasilające i moduły SmartLevel Moduły zasilające Zasilacze w obudowach Czujnik termiczny Wyłączniki awaryjne Ręczne ostrzegacze pożarowe Spamel Czujki konwencjonalne - iskrobezpieczne.31 Orbis Urządzenia sygnalizacyjne optyczno-akustyczne Sygnalizatory W2 Puszki przyłączeniowe W2 Urządzenia uzupełniające i oprogramowanie Inim Kable połączeniowe Akcesoria do testowania czujników Systemy zasysające SmartLook SmartLeague K A T A L O G

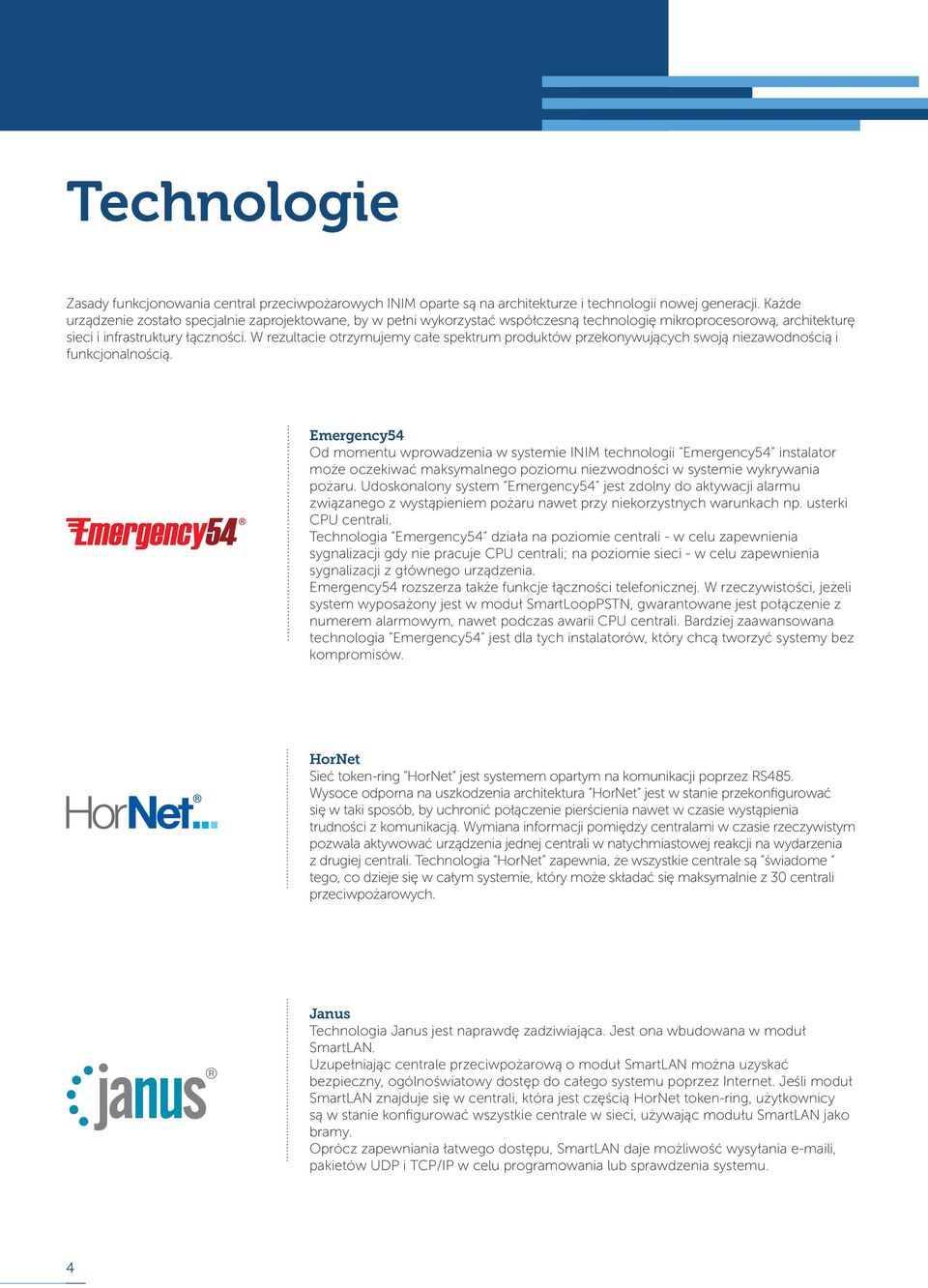

4 Technologie Zasady funkcjonowania central przeciwpożarowych INIM oparte są na architekturze i technologii nowej generacji. Każde urządzenie zostało specjalnie zaprojektowane, by w pełni wykorzystać współczesną technologię mikroprocesorową, architekturę sieci i infrastruktury łączności. W rezultacie otrzymujemy całe spektrum produktów przekonywujących swoją niezawodnością i funkcjonalnością. Emergency54 Od momentu wprowadzenia w systemie INIM technologii Emergency54 instalator może oczekiwać maksymalnego poziomu niezwodności w systemie wykrywania pożaru. Udoskonalony system Emergency54 jest zdolny do aktywacji alarmu związanego z wystąpieniem pożaru nawet przy niekorzystnych warunkach np. usterki CPU centrali. Technologia Emergency54 działa na poziomie centrali - w celu zapewnienia sygnalizacji gdy nie pracuje CPU centrali; na poziomie sieci - w celu zapewnienia sygnalizacji z głównego urządzenia. Emergency54 rozszerza także funkcje łączności telefonicznej. W rzeczywistości, jeżeli system wyposażony jest w moduł SmartLoopPSTN, gwarantowane jest połączenie z numerem alarmowym, nawet podczas awarii CPU centrali. Bardziej zaawansowana technologia Emergency54 jest dla tych instalatorów, który chcą tworzyć systemy bez kompromisów. HorNet Sieć token-ring HorNet jest systemem opartym na komunikacji poprzez RS485. Wysoce odporna na uszkodzenia architektura HorNet jest w stanie przekonfigurować się w taki sposób, by uchronić połączenie pierścienia nawet w czasie wystąpienia trudności z komunikacją. Wymiana informacji pomiędzy centralami w czasie rzeczywistym pozwala aktywować urządzenia jednej centrali w natychmiastowej reakcji na wydarzenia z drugiej centrali. Technologia HorNet zapewnia, że wszystkie centrale są świadome tego, co dzieje się w całym systemie, który może składać się maksymalnie z 30 centrali przeciwpożarowych. Janus Technologia Janus jest naprawdę zadziwiająca. Jest ona wbudowana w moduł SmartLAN. Uzupełniając centrale przeciwpożarową o moduł SmartLAN można uzyskać bezpieczny, ogólnoświatowy dostęp do całego systemu poprzez Internet. Jeśli moduł SmartLAN znajduje się w centrali, która jest częścią HorNet token-ring, użytkownicy są w stanie konfigurować wszystkie centrale w sieci, używając modułu SmartLAN jako bramy. Oprócz zapewniania łatwego dostępu, SmartLAN daje możliwość wysyłania i, pakietów UDP i TCP/IP w celu programowania lub sprawdzenia systemu. 4

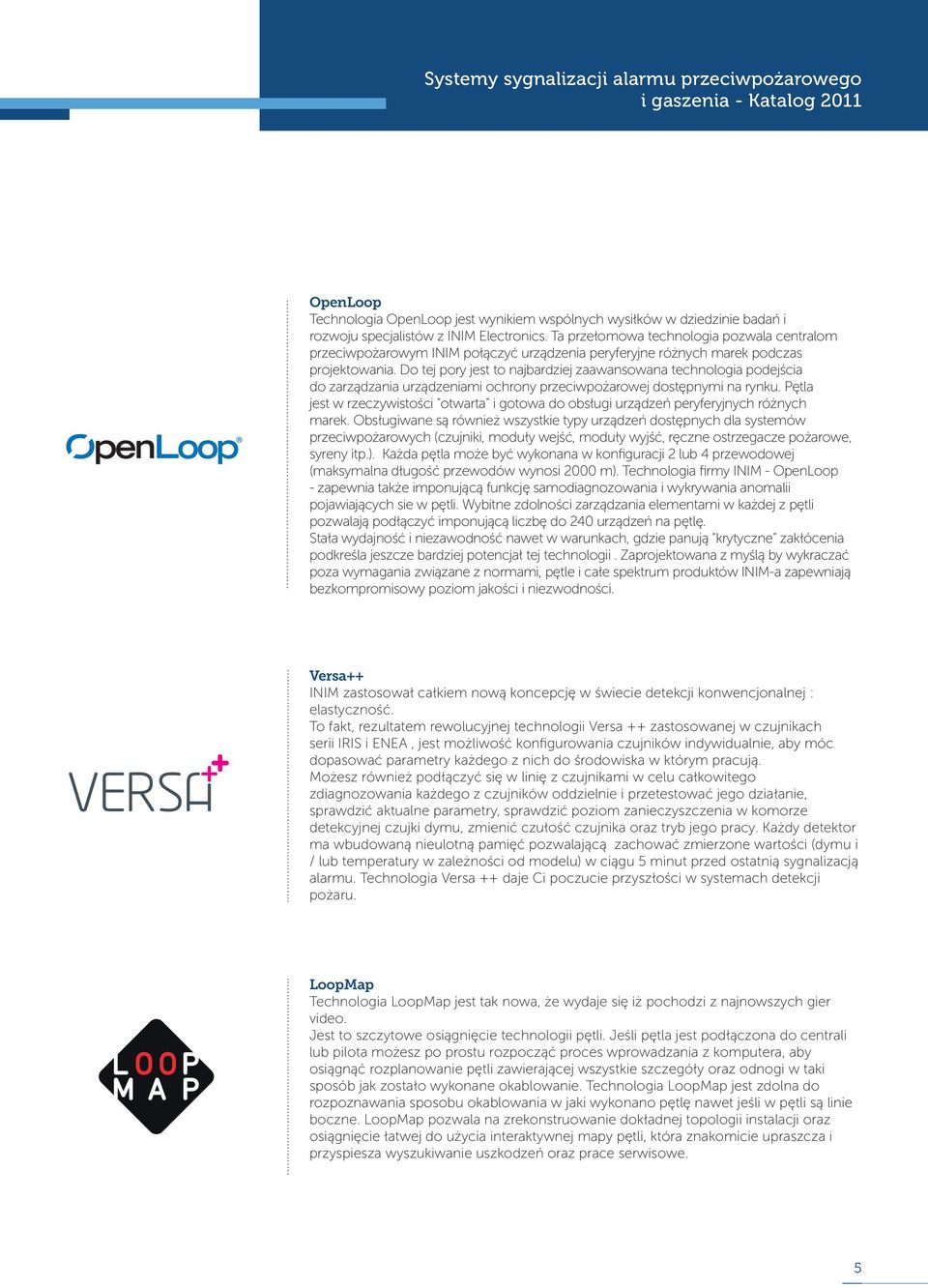

5 Systemy sygnalizacji alarmu przeciwpożarowego i gaszenia - Katalog 2011 OpenLoop Technologia OpenLoop jest wynikiem wspólnych wysiłków w dziedzinie badań i rozwoju specjalistów z INIM Electronics. Ta przełomowa technologia pozwala centralom przeciwpożarowym INIM połączyć urządzenia peryferyjne różnych marek podczas projektowania. Do tej pory jest to najbardziej zaawansowana technologia podejścia do zarządzania urządzeniami ochrony przeciwpożarowej dostępnymi na rynku. Pętla jest w rzeczywistości otwarta i gotowa do obsługi urządzeń peryferyjnych różnych marek. Obsługiwane są również wszystkie typy urządzeń dostępnych dla systemów przeciwpożarowych (czujniki, moduły wejść, moduły wyjść, ręczne ostrzegacze pożarowe, syreny itp.). Każda pętla może być wykonana w konfiguracji 2 lub 4 przewodowej (maksymalna długość przewodów wynosi 2000 m). Technologia firmy INIM - OpenLoop - zapewnia także imponującą funkcję samodiagnozowania i wykrywania anomalii pojawiających sie w pętli. Wybitne zdolności zarządzania elementami w każdej z pętli pozwalają podłączyć imponującą liczbę do 240 urządzeń na pętlę. Stała wydajność i niezawodność nawet w warunkach, gdzie panują krytyczne zakłócenia podkreśla jeszcze bardziej potencjał tej technologii. Zaprojektowana z myślą by wykraczać poza wymagania związane z normami, pętle i całe spektrum produktów INIM-a zapewniają bezkompromisowy poziom jakości i niezwodności. Versa++ INIM zastosował całkiem nową koncepcję w świecie detekcji konwencjonalnej : elastyczność. To fakt, rezultatem rewolucyjnej technologii Versa ++ zastosowanej w czujnikach serii IRIS i ENEA, jest możliwość konfigurowania czujników indywidualnie, aby móc dopasować parametry każdego z nich do środowiska w którym pracują. Możesz również podłączyć się w linię z czujnikami w celu całkowitego zdiagnozowania każdego z czujników oddzielnie i przetestować jego działanie, sprawdzić aktualne parametry, sprawdzić poziom zanieczyszczenia w komorze detekcyjnej czujki dymu, zmienić czułość czujnika oraz tryb jego pracy. Każdy detektor ma wbudowaną nieulotną pamięć pozwalającą zachować zmierzone wartości (dymu i / lub temperatury w zależności od modelu) w ciągu 5 minut przed ostatnią sygnalizacją alarmu. Technologia Versa ++ daje Ci poczucie przyszłości w systemach detekcji pożaru. LoopMap Technologia LoopMap jest tak nowa, że wydaje się iż pochodzi z najnowszych gier video. Jest to szczytowe osiągnięcie technologii pętli. Jeśli pętla jest podłączona do centrali lub pilota możesz po prostu rozpocząć proces wprowadzania z komputera, aby osiągnąć rozplanowanie pętli zawierającej wszystkie szczegóły oraz odnogi w taki sposób jak zostało wykonane okablowanie. Technologia LoopMap jest zdolna do rozpoznawania sposobu okablowania w jaki wykonano pętlę nawet jeśli w pętli są linie boczne. LoopMap pozwala na zrekonstruowanie dokładnej topologii instalacji oraz osiągnięcie łatwej do użycia interaktywnej mapy pętli, która znakomicie upraszcza i przyspiesza wyszukiwanie uszkodzeń oraz prace serwisowe. 5

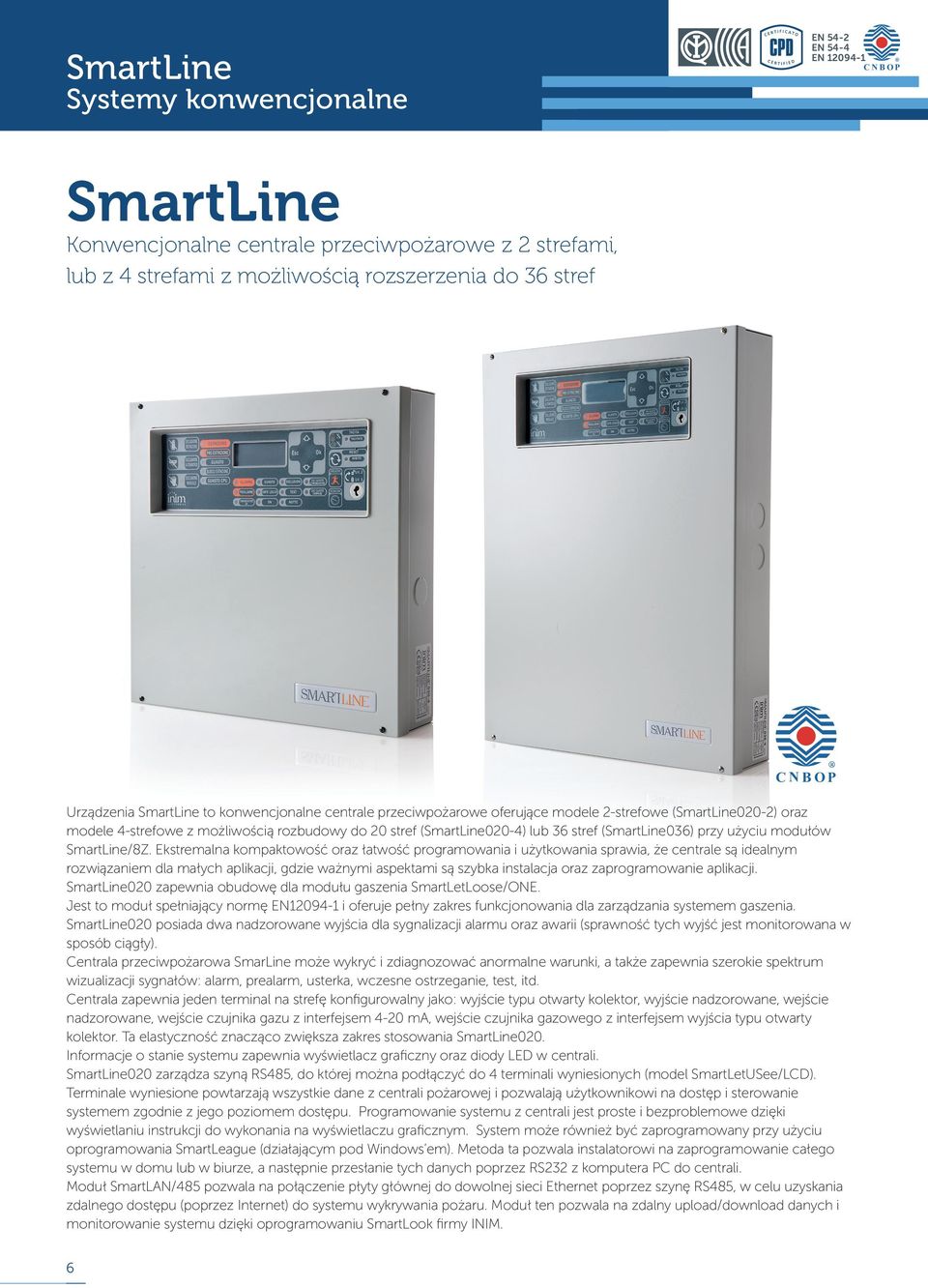

6 SmartLine Systemy konwencjonalne EN 54-2 EN 54-4 EN SmartLine Konwencjonalne centrale przeciwpożarowe z 2 strefami, lub z 4 strefami z możliwością rozszerzenia do 36 stref Urządzenia SmartLine to konwencjonalne centrale przeciwpożarowe oferujące modele 2-strefowe (SmartLine020-2) oraz modele 4-strefowe z możliwością rozbudowy do 20 stref (SmartLine020-4) lub 36 stref (SmartLine036) przy użyciu modułów SmartLine/8Z. Ekstremalna kompaktowość oraz łatwość programowania i użytkowania sprawia, że centrale są idealnym rozwiązaniem dla małych aplikacji, gdzie ważnymi aspektami są szybka instalacja oraz zaprogramowanie aplikacji. SmartLine020 zapewnia obudowę dla modułu gaszenia SmartLetLoose/ONE. Jest to moduł spełniający normę EN i oferuje pełny zakres funkcjonowania dla zarządzania systemem gaszenia. SmartLine020 posiada dwa nadzorowane wyjścia dla sygnalizacji alarmu oraz awarii (sprawność tych wyjść jest monitorowana w sposób ciągły). Centrala przeciwpożarowa SmarLine może wykryć i zdiagnozować anormalne warunki, a także zapewnia szerokie spektrum wizualizacji sygnałów: alarm, prealarm, usterka, wczesne ostrzeganie, test, itd. Centrala zapewnia jeden terminal na strefę konfigurowalny jako: wyjście typu otwarty kolektor, wyjście nadzorowane, wejście nadzorowane, wejście czujnika gazu z interfejsem 4-20 ma, wejście czujnika gazowego z interfejsem wyjścia typu otwarty kolektor. Ta elastyczność znacząco zwiększa zakres stosowania SmartLine020. Informacje o stanie systemu zapewnia wyświetlacz graficzny oraz diody LED w centrali. SmartLine020 zarządza szyną RS485, do której można podłączyć do 4 terminali wyniesionych (model SmartLetUSee/LCD). Terminale wyniesione powtarzają wszystkie dane z centrali pożarowej i pozwalają użytkownikowi na dostęp i sterowanie systemem zgodnie z jego poziomem dostępu. Programowanie systemu z centrali jest proste i bezproblemowe dzięki wyświetlaniu instrukcji do wykonania na wyświetlaczu graficznym. System może również być zaprogramowany przy użyciu oprogramowania SmartLeague (działającym pod Windows em). Metoda ta pozwala instalatorowi na zaprogramowanie całego systemu w domu lub w biurze, a następnie przesłanie tych danych poprzez RS232 z komputera PC do centrali. Moduł SmartLAN/485 pozwala na połączenie płyty głównej do dowolnej sieci Ethernet poprzez szynę RS485, w celu uzyskania zdalnego dostępu (poprzez Internet) do systemu wykrywania pożaru. Moduł ten pozwala na zdalny upload/download danych i monitorowanie systemu dzięki oprogramowaniu SmartLook firmy INIM. 6

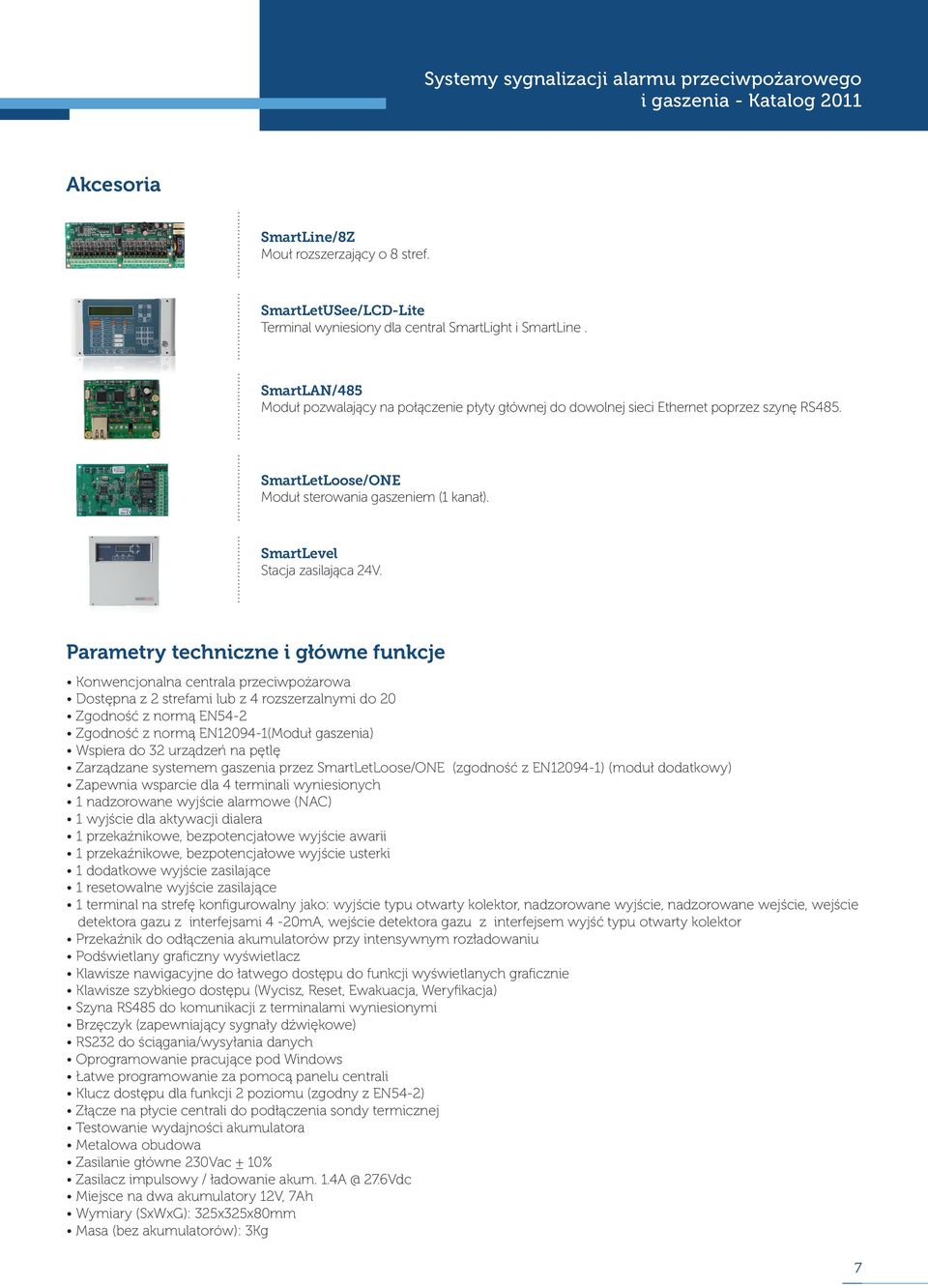

7 Systemy sygnalizacji alarmu przeciwpożarowego i gaszenia - Katalog 2011 Akcesoria SmartLine/8z Mouł rozszerzający o 8 stref. SmartLetUSee/LCd-Lite Terminal wyniesiony dla central SmartLight i SmartLine. SmartLaN/485 Moduł pozwalający na połączenie płyty głównej do dowolnej sieci Ethernet poprzez szynę RS485. SmartLetLoose/ONE Moduł sterowania gaszeniem (1 kanał). SmartLevel Stacja zasilająca 24V. Parametry techniczne i główne funkcje Konwencjonalna centrala przeciwpożarowa Dostępna z 2 strefami lub z 4 rozszerzalnymi do 20 Zgodność z normą EN54-2 Zgodność z normą EN (Moduł gaszenia) Wspiera do 32 urządzeń na pętlę Zarządzane systemem gaszenia przez SmartLetLoose/ONE (zgodność z EN ) (moduł dodatkowy) Zapewnia wsparcie dla 4 terminali wyniesionych 1 nadzorowane wyjście alarmowe (NAC) 1 wyjście dla aktywacji dialera 1 przekaźnikowe, bezpotencjałowe wyjście awarii 1 przekaźnikowe, bezpotencjałowe wyjście usterki 1 dodatkowe wyjście zasilające 1 resetowalne wyjście zasilające 1 terminal na strefę konfigurowalny jako: wyjście typu otwarty kolektor, nadzorowane wyjście, nadzorowane wejście, wejście detektora gazu z interfejsami 4-20mA, wejście detektora gazu z interfejsem wyjść typu otwarty kolektor Przekaźnik do odłączenia akumulatorów przy intensywnym rozładowaniu Podświetlany graficzny wyświetlacz Klawisze nawigacyjne do łatwego dostępu do funkcji wyświetlanych graficznie Klawisze szybkiego dostępu (Wycisz, Reset, Ewakuacja, Weryfikacja) Szyna RS485 do komunikacji z terminalami wyniesionymi Brzęczyk (zapewniający sygnały dźwiękowe) RS232 do ściągania/wysyłania danych Oprogramowanie pracujące pod Windows Łatwe programowanie za pomocą panelu centrali Klucz dostępu dla funkcji 2 poziomu (zgodny z EN54-2) Złącze na płycie centrali do podłączenia sondy termicznej Testowanie wydajności akumulatora Metalowa obudowa Zasilanie główne 230Vac ± 10% Zasilacz impulsowy / ładowanie akum. 27.6Vdc Miejsce na dwa akumulatory 12V, 7Ah Wymiary (SxWxG): 325x325x80mm Masa (bez akumulatorów): 3Kg 7

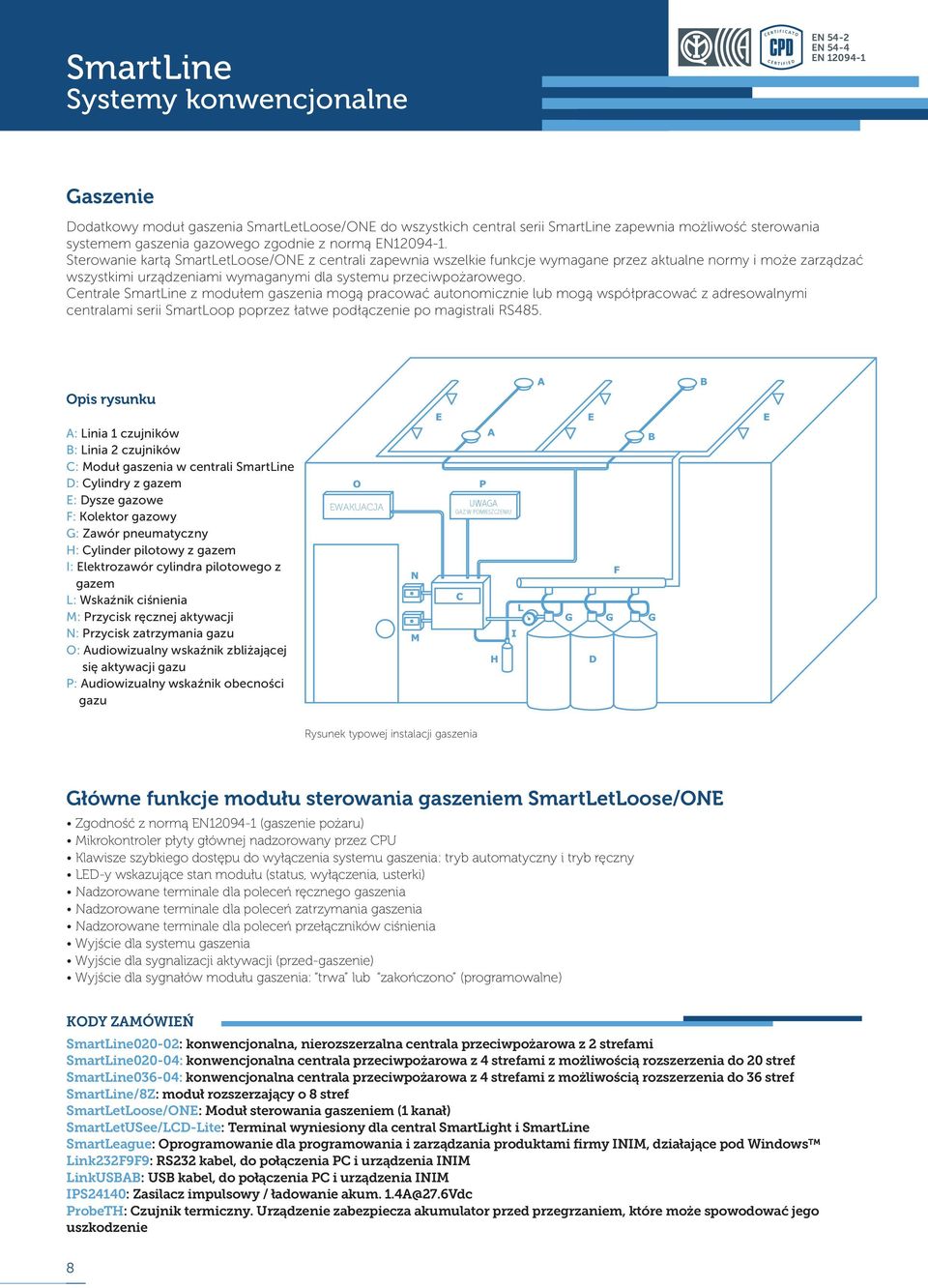

8 SmartLine Systemy konwencjonalne EN 54-2 EN 54-4 EN Gaszenie Dodatkowy moduł gaszenia SmartLetLoose/ONE do wszystkich central serii SmartLine zapewnia możliwość sterowania systemem gaszenia gazowego zgodnie z normą EN Sterowanie kartą SmartLetLoose/ONE z centrali zapewnia wszelkie funkcje wymagane przez aktualne normy i może zarządzać wszystkimi urządzeniami wymaganymi dla systemu przeciwpożarowego. Centrale SmartLine z modułem gaszenia mogą pracować autonomicznie lub mogą współpracować z adresowalnymi centralami serii SmartLoop poprzez łatwe podłączenie po magistrali RS485. Opis rysunku A: Linia 1 czujników B: Linia 2 czujników C: Moduł gaszenia w centrali SmartLine D: Cylindry z gazem E: Dysze gazowe F: Kolektor gazowy G: Zawór pneumatyczny H: Cylinder pilotowy z gazem I: Elektrozawór cylindra pilotowego z gazem L: Wskaźnik ciśnienia M: Przycisk ręcznej aktywacji N: Przycisk zatrzymania gazu O: Audiowizualny wskaźnik zbliżającej się aktywacji gazu P: Audiowizualny wskaźnik obecności gazu EWAKUACJA UWAGA GAZ W POMIESZCZENIU Rysunek typowej instalacji gaszenia Główne funkcje modułu sterowania gaszeniem SmartLetLoose/ONE Zgodność z normą EN (gaszenie pożaru) Mikrokontroler płyty głównej nadzorowany przez CPU Klawisze szybkiego dostępu do wyłączenia systemu gaszenia: tryb automatyczny i tryb ręczny LED-y wskazujące stan modułu (status, wyłączenia, usterki) Nadzorowane terminale dla poleceń ręcznego gaszenia Nadzorowane terminale dla poleceń zatrzymania gaszenia Nadzorowane terminale dla poleceń przełączników ciśnienia Wyjście dla systemu gaszenia Wyjście dla sygnalizacji aktywacji (przed-gaszenie) Wyjście dla sygnałów modułu gaszenia: trwa lub zakończono (programowalne) Kody zamówień SmartLine020-02: konwencjonalna, nierozszerzalna centrala przeciwpożarowa z 2 strefami SmartLine020-04: konwencjonalna centrala przeciwpożarowa z 4 strefami z możliwością rozszerzenia do 20 stref SmartLine036-04: konwencjonalna centrala przeciwpożarowa z 4 strefami z możliwością rozszerzenia do 36 stref SmartLine/8Z: moduł rozszerzający o 8 stref SmartLetLoose/ONE: Moduł sterowania gaszeniem (1 kanał) SmartLetUSee/LCD-Lite: Terminal wyniesiony dla central SmartLight i SmartLine SmartLeague: Oprogramowanie dla programowania i zarządzania produktami firmy INIM, działające pod Windows Link232F9F9: RS232 kabel, do połączenia PC i urządzenia INIM LinkUSBAB: USB kabel, do połączenia PC i urządzenia INIM IPS24140: Zasilacz impulsowy / ładowanie akum. 1.4A@27.6Vdc ProbeTH: Czujnik termiczny. Urządzenie zabezpiecza akumulator przed przegrzaniem, które może spowodować jego uszkodzenie 8

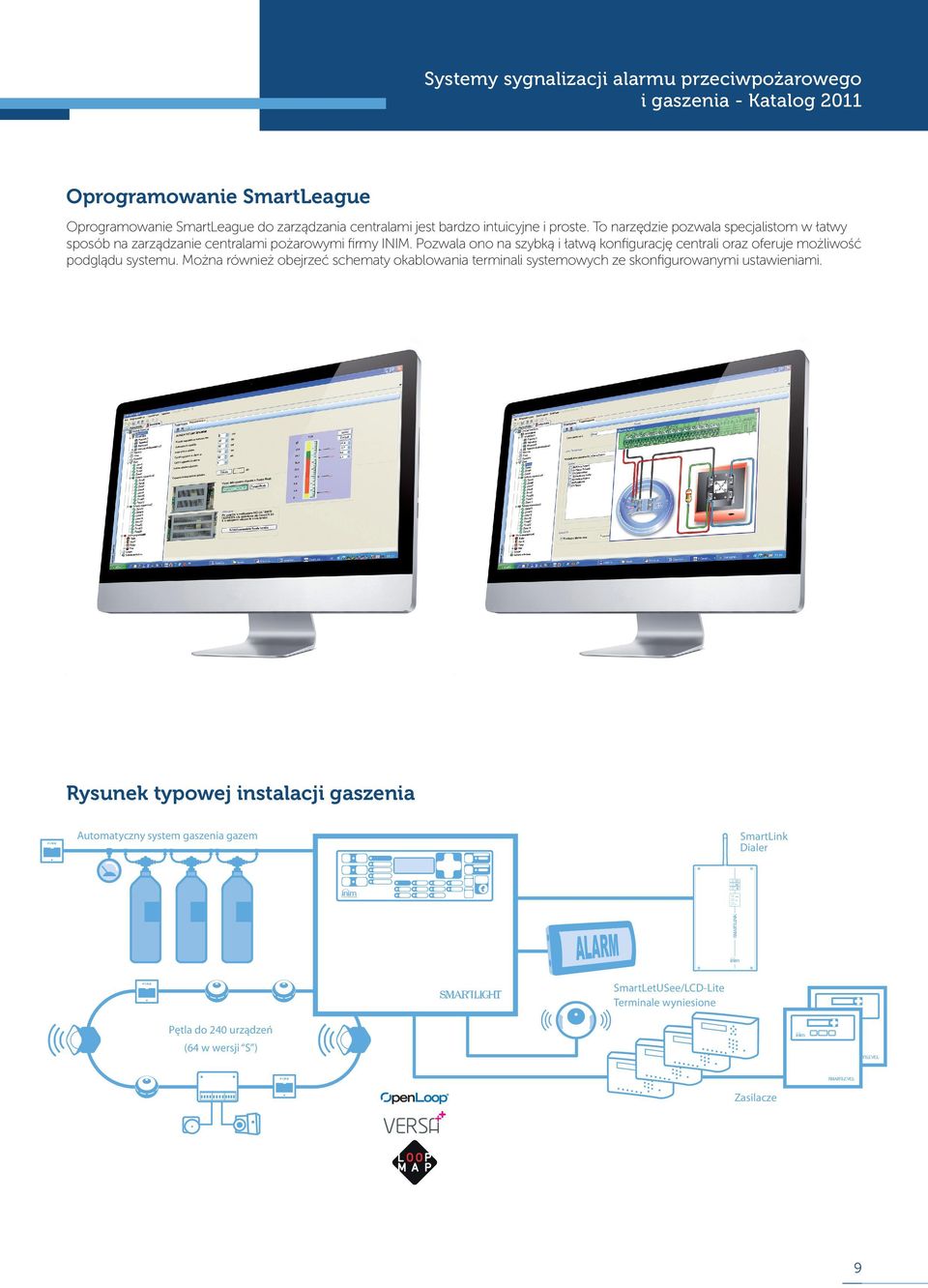

9 Systemy sygnalizacji alarmu przeciwpożarowego i gaszenia - Katalog 2011 Oprogramowanie SmartLeague Oprogramowanie SmartLeague do zarządzania centralami jest bardzo intuicyjne i proste. To narzędzie pozwala specjalistom w łatwy sposób na zarządzanie centralami pożarowymi firmy INIM. Pozwala ono na szybką i łatwą konfigurację centrali oraz oferuje możliwość podglądu systemu. Można również obejrzeć schematy okablowania terminali systemowych ze skonfigurowanymi ustawieniami. Rysunek typowej instalacji gaszenia Automatyczny system gaszenia gazem SmartLink Dialer SmartLetUSee/LCD-Lite Terminale wyniesione Pętla do 240 urządzeń (64 w wersji S ) Zasilacze 9

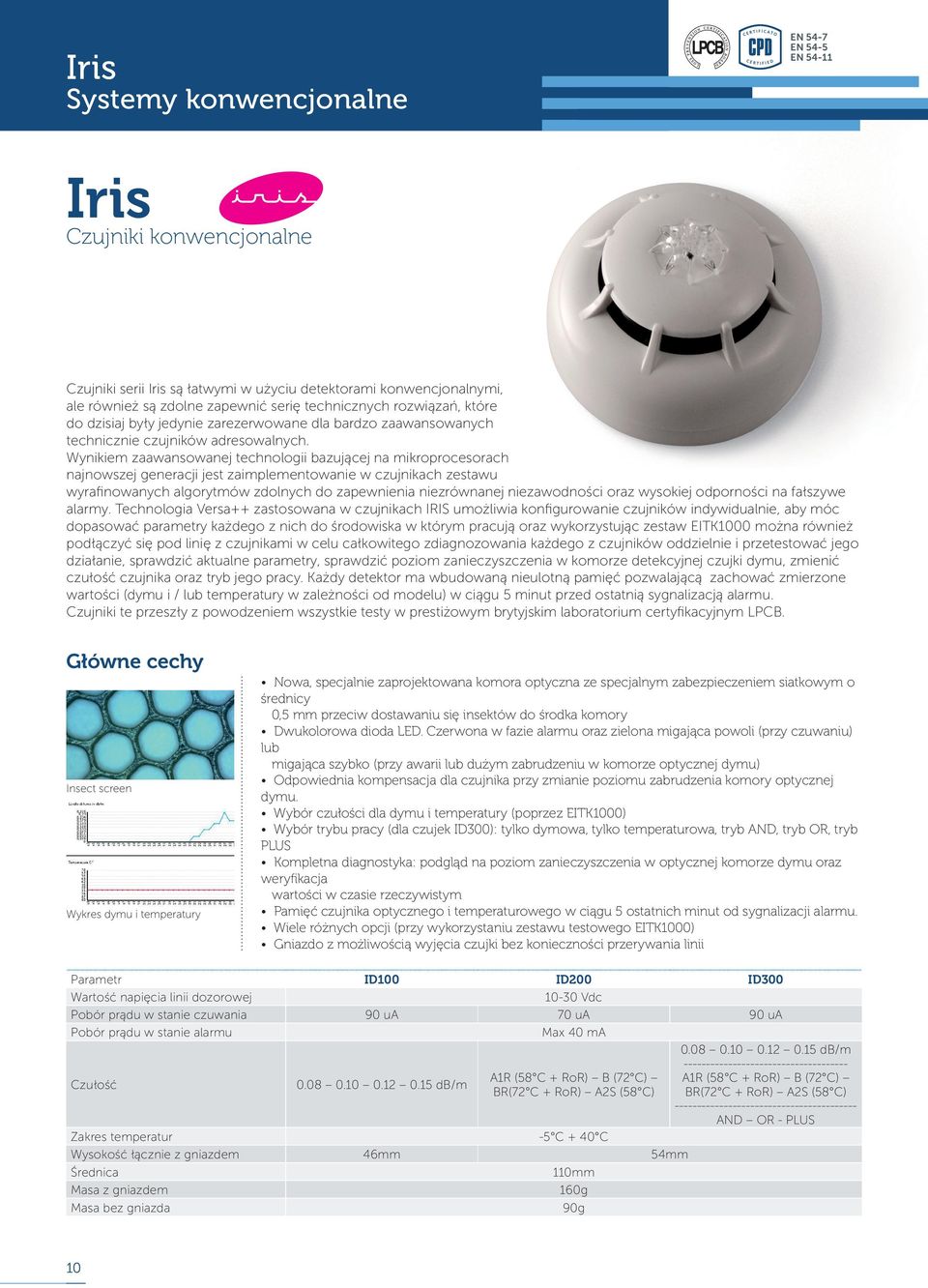

10 Iris Systemy konwencjonalne EN 54-7 EN 54-5 EN Iris Czujniki konwencjonalne Czujniki serii Iris są łatwymi w użyciu detektorami konwencjonalnymi, ale również są zdolne zapewnić serię technicznych rozwiązań, które do dzisiaj były jedynie zarezerwowane dla bardzo zaawansowanych technicznie czujników adresowalnych. Wynikiem zaawansowanej technologii bazującej na mikroprocesorach najnowszej generacji jest zaimplementowanie w czujnikach zestawu wyrafinowanych algorytmów zdolnych do zapewnienia niezrównanej niezawodności oraz wysokiej odporności na fałszywe alarmy. Technologia Versa++ zastosowana w czujnikach IRIS umożliwia konfigurowanie czujników indywidualnie, aby móc dopasować parametry każdego z nich do środowiska w którym pracują oraz wykorzystując zestaw EITK1000 można również podłączyć się pod linię z czujnikami w celu całkowitego zdiagnozowania każdego z czujników oddzielnie i przetestować jego działanie, sprawdzić aktualne parametry, sprawdzić poziom zanieczyszczenia w komorze detekcyjnej czujki dymu, zmienić czułość czujnika oraz tryb jego pracy. Każdy detektor ma wbudowaną nieulotną pamięć pozwalającą zachować zmierzone wartości (dymu i / lub temperatury w zależności od modelu) w ciągu 5 minut przed ostatnią sygnalizacją alarmu. Czujniki te przeszły z powodzeniem wszystkie testy w prestiżowym brytyjskim laboratorium certyfikacyjnym LPCB. Główne cechy Insect screen Wykres dymu i temperatury Nowa, specjalnie zaprojektowana komora optyczna ze specjalnym zabezpieczeniem siatkowym o średnicy 0,5 mm przeciw dostawaniu się insektów do środka komory Dwukolorowa dioda LED. Czerwona w fazie alarmu oraz zielona migająca powoli (przy czuwaniu) lub migająca szybko (przy awarii lub dużym zabrudzeniu w komorze optycznej dymu) Odpowiednia kompensacja dla czujnika przy zmianie poziomu zabrudzenia komory optycznej dymu. Wybór czułości dla dymu i temperatury (poprzez EITK1000) Wybór trybu pracy (dla czujek ID300): tylko dymowa, tylko temperaturowa, tryb AND, tryb OR, tryb PLUS Kompletna diagnostyka: podgląd na poziom zanieczyszczenia w optycznej komorze dymu oraz weryfikacja wartości w czasie rzeczywistym Pamięć czujnika optycznego i temperaturowego w ciągu 5 ostatnich minut od sygnalizacji alarmu. Wiele różnych opcji (przy wykorzystaniu zestawu testowego EITK1000) Gniazdo z możliwością wyjęcia czujki bez konieczności przerywania linii Parametr ID100 ID200 ID300 Wartość napięcia linii dozorowej Vdc Pobór prądu w stanie czuwania 90 ua 70 ua 90 ua Pobór prądu w stanie alarmu Max 40 ma Czułość db/m A1R (58 C + RoR) B (72 C) BR(72 C + RoR) A2S (58 C) Zakres temperatur -5 C + 40 C Wysokość łącznie z gniazdem 46mm 54mm Średnica 110mm Masa z gniazdem 160g Masa bez gniazda 90g db/m A1R (58 C + RoR) B (72 C) BR(72 C + RoR) A2S (58 C) AND OR - PLUS 10

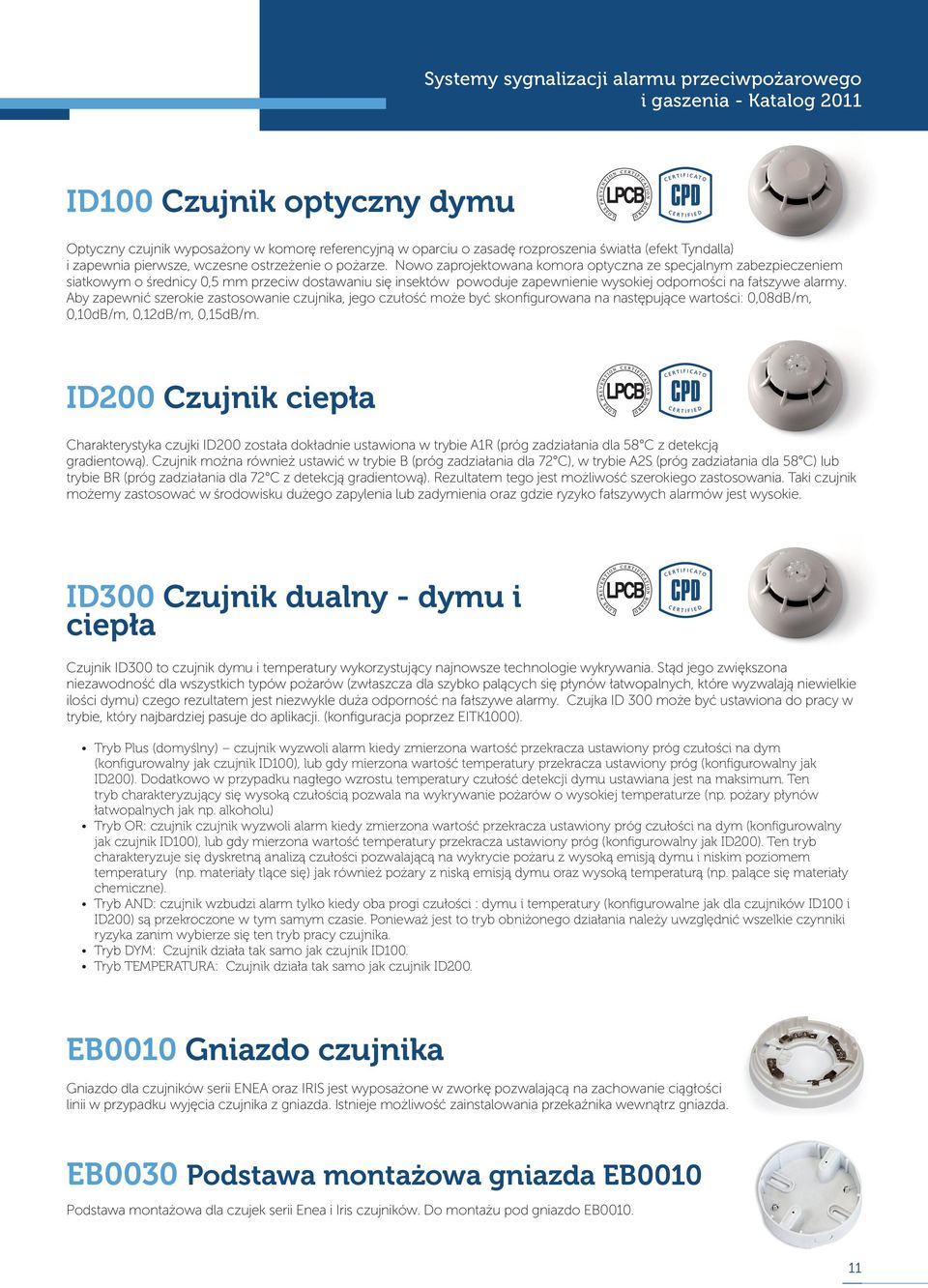

11 Systemy sygnalizacji alarmu przeciwpożarowego i gaszenia - Katalog 2011 ID100 Czujnik optyczny dymu Optyczny czujnik wyposażony w komorę referencyjną w oparciu o zasadę rozproszenia światła (efekt Tyndalla) i zapewnia pierwsze, wczesne ostrzeżenie o pożarze. Nowo zaprojektowana komora optyczna ze specjalnym zabezpieczeniem siatkowym o średnicy 0,5 mm przeciw dostawaniu się insektów powoduje zapewnienie wysokiej odporności na fałszywe alarmy. Aby zapewnić szerokie zastosowanie czujnika, jego czułość może być skonfigurowana na następujące wartości: 0,08dB/m, 0,10dB/m, 0,12dB/m, 0,15dB/m. ID200 Czujnik ciepła Charakterystyka czujki ID200 została dokładnie ustawiona w trybie A1R (próg zadziałania dla 58 C z detekcją gradientową). Czujnik można również ustawić w trybie B (próg zadziałania dla 72 C), w trybie A2S (próg zadziałania dla 58 C) lub trybie BR (próg zadziałania dla 72 C z detekcją gradientową). Rezultatem tego jest możliwość szerokiego zastosowania. Taki czujnik możemy zastosować w środowisku dużego zapylenia lub zadymienia oraz gdzie ryzyko fałszywych alarmów jest wysokie. ID300 Czujnik dualny - dymu i ciepła Czujnik ID300 to czujnik dymu i temperatury wykorzystujący najnowsze technologie wykrywania. Stąd jego zwiększona niezawodność dla wszystkich typów pożarów (zwłaszcza dla szybko palących się płynów łatwopalnych, które wyzwalają niewielkie ilości dymu) czego rezultatem jest niezwykle duża odporność na fałszywe alarmy. Czujka ID 300 może być ustawiona do pracy w trybie, który najbardziej pasuje do aplikacji. (konfiguracja poprzez EITK1000). Tryb Plus (domyślny) czujnik wyzwoli alarm kiedy zmierzona wartość przekracza ustawiony próg czułości na dym (konfigurowalny jak czujnik ID100), lub gdy mierzona wartość temperatury przekracza ustawiony próg (konfigurowalny jak ID200). Dodatkowo w przypadku nagłego wzrostu temperatury czułość detekcji dymu ustawiana jest na maksimum. Ten tryb charakteryzujący się wysoką czułością pozwala na wykrywanie pożarów o wysokiej temperaturze (np. pożary płynów łatwopalnych jak np. alkoholu) Tryb OR: czujnik czujnik wyzwoli alarm kiedy zmierzona wartość przekracza ustawiony próg czułości na dym (konfigurowalny jak czujnik ID100), lub gdy mierzona wartość temperatury przekracza ustawiony próg (konfigurowalny jak ID200). Ten tryb charakteryzuje się dyskretną analizą czułości pozwalającą na wykrycie pożaru z wysoką emisją dymu i niskim poziomem temperatury (np. materiały tlące się) jak również pożary z niską emisją dymu oraz wysoką temperaturą (np. palące się materiały chemiczne). Tryb AND: czujnik wzbudzi alarm tylko kiedy oba progi czułości : dymu i temperatury (konfigurowalne jak dla czujników ID100 i ID200) są przekroczone w tym samym czasie. Ponieważ jest to tryb obniżonego działania należy uwzględnić wszelkie czynniki ryzyka zanim wybierze się ten tryb pracy czujnika. Tryb DYM: Czujnik działa tak samo jak czujnik ID100. Tryb TEMPERATURA: Czujnik działa tak samo jak czujnik ID200. EB0010 Gniazdo czujnika Gniazdo dla czujników serii ENEA oraz IRIS jest wyposażone w zworkę pozwalającą na zachowanie ciągłości linii w przypadku wyjęcia czujnika z gniazda. Istnieje możliwość zainstalowania przekaźnika wewnątrz gniazda. EB0030 Podstawa montażowa gniazda EB0010 Podstawa montażowa dla czujek serii Enea i Iris czujników. Do montażu pod gniazdo EB

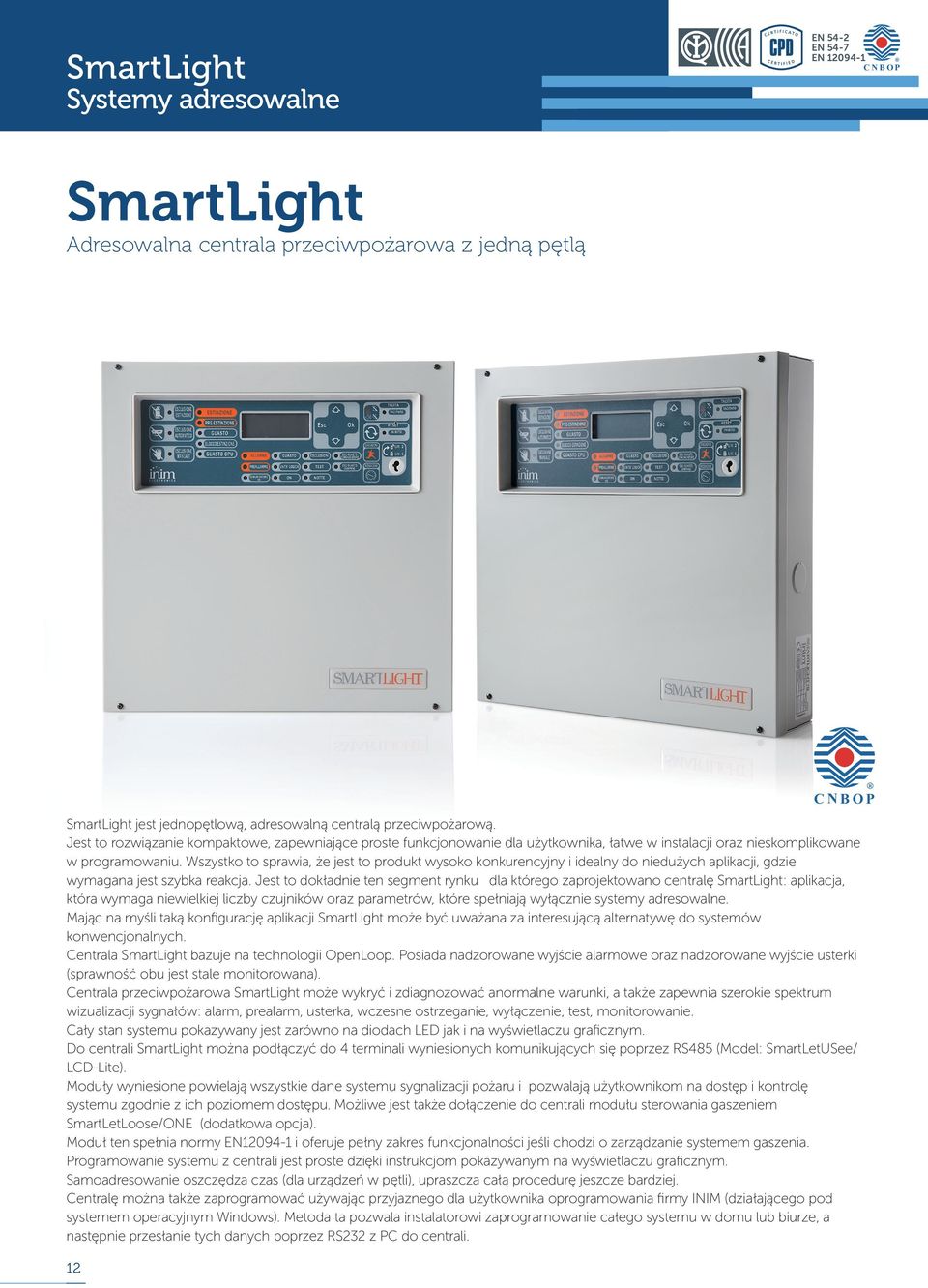

12 SmartLight Systemy adresowalne EN 54-2 EN 54-7 EN SmartLight Adresowalna centrala przeciwpożarowa z jedną pętlą SmartLight jest jednopętlową, adresowalną centralą przeciwpożarową. Jest to rozwiązanie kompaktowe, zapewniające proste funkcjonowanie dla użytkownika, łatwe w instalacji oraz nieskomplikowane w programowaniu. Wszystko to sprawia, że jest to produkt wysoko konkurencyjny i idealny do niedużych aplikacji, gdzie wymagana jest szybka reakcja. Jest to dokładnie ten segment rynku dla którego zaprojektowano centralę SmartLight: aplikacja, która wymaga niewielkiej liczby czujników oraz parametrów, które spełniają wyłącznie systemy adresowalne. Mając na myśli taką konfigurację aplikacji SmartLight może być uważana za interesującą alternatywę do systemów konwencjonalnych. Centrala SmartLight bazuje na technologii OpenLoop. Posiada nadzorowane wyjście alarmowe oraz nadzorowane wyjście usterki (sprawność obu jest stale monitorowana). Centrala przeciwpożarowa SmartLight może wykryć i zdiagnozować anormalne warunki, a także zapewnia szerokie spektrum wizualizacji sygnałów: alarm, prealarm, usterka, wczesne ostrzeganie, wyłączenie, test, monitorowanie. Cały stan systemu pokazywany jest zarówno na diodach LED jak i na wyświetlaczu graficznym. Do centrali SmartLight można podłączyć do 4 terminali wyniesionych komunikujących się poprzez RS485 (Model: SmartLetUSee/ LCD-Lite). Moduły wyniesione powielają wszystkie dane systemu sygnalizacji pożaru i pozwalają użytkownikom na dostęp i kontrolę systemu zgodnie z ich poziomem dostępu. Możliwe jest także dołączenie do centrali modułu sterowania gaszeniem SmartLetLoose/ONE (dodatkowa opcja). Moduł ten spełnia normy EN i oferuje pełny zakres funkcjonalności jeśli chodzi o zarządzanie systemem gaszenia. Programowanie systemu z centrali jest proste dzięki instrukcjom pokazywanym na wyświetlaczu graficznym. Samoadresowanie oszczędza czas (dla urządzeń w pętli), upraszcza całą procedurę jeszcze bardziej. Centralę można także zaprogramować używając przyjaznego dla użytkownika oprogramowania firmy INIM (działającego pod systemem operacyjnym Windows). Metoda ta pozwala instalatorowi zaprogramowanie całego systemu w domu lub biurze, a następnie przesłanie tych danych poprzez RS232 z PC do centrali. 12

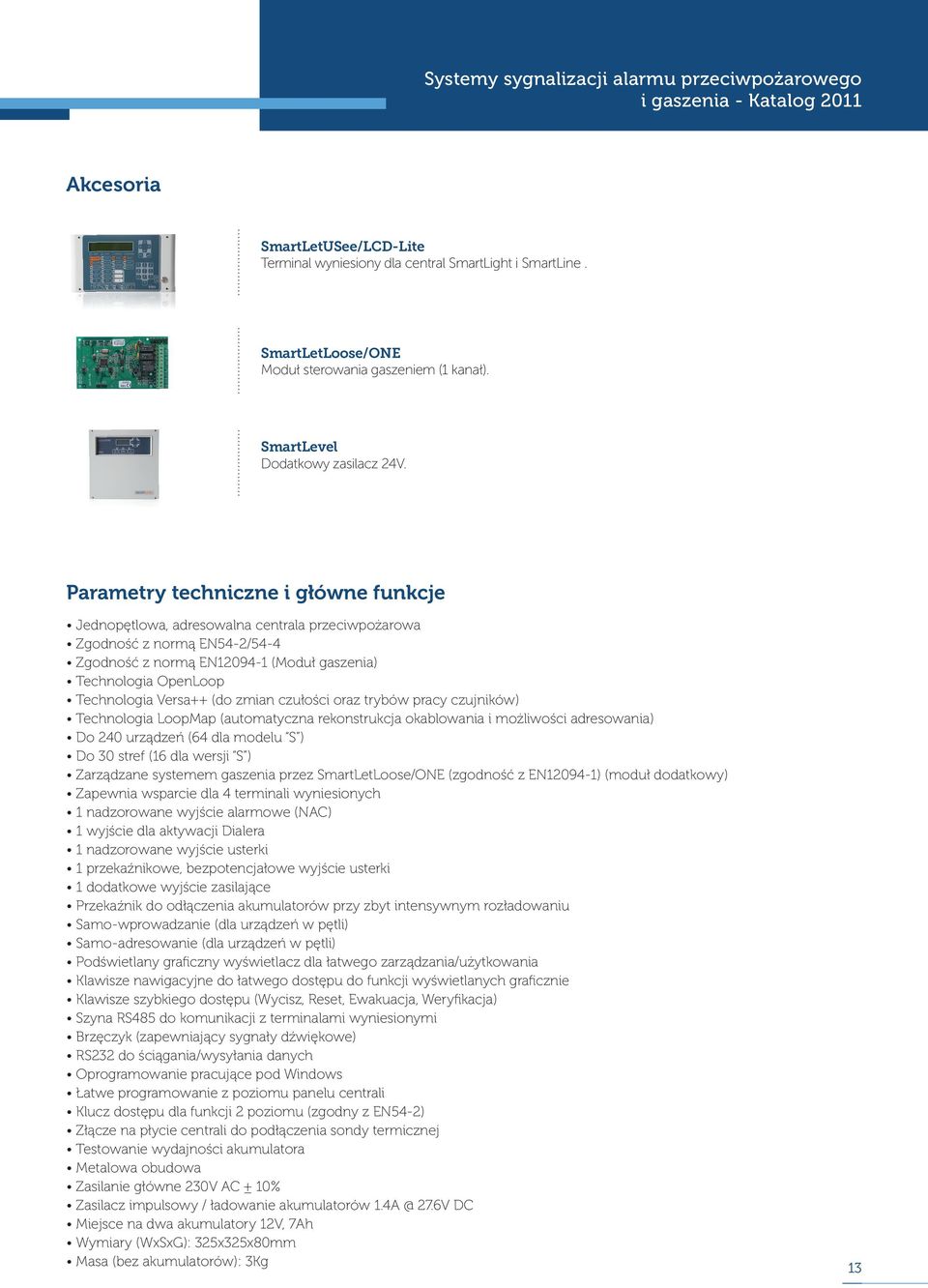

13 Systemy sygnalizacji alarmu przeciwpożarowego i gaszenia - Katalog 2011 Akcesoria SmartLetUSee/LCD-Lite Terminal wyniesiony dla central SmartLight i SmartLine. SmartLetLoose/ONE Moduł sterowania gaszeniem (1 kanał). SmartLevel Dodatkowy zasilacz 24V. Parametry techniczne i główne funkcje Jednopętlowa, adresowalna centrala przeciwpożarowa Zgodność z normą EN54-2/54-4 Zgodność z normą EN (Moduł gaszenia) Technologia OpenLoop Technologia Versa++ (do zmian czułości oraz trybów pracy czujników) Technologia LoopMap (automatyczna rekonstrukcja okablowania i możliwości adresowania) Do 240 urządzeń (64 dla modelu S ) Do 30 stref (16 dla wersji S ) Zarządzane systemem gaszenia przez SmartLetLoose/ONE (zgodność z EN ) (moduł dodatkowy) Zapewnia wsparcie dla 4 terminali wyniesionych 1 nadzorowane wyjście alarmowe (NAC) 1 wyjście dla aktywacji Dialera 1 nadzorowane wyjście usterki 1 przekaźnikowe, bezpotencjałowe wyjście usterki 1 dodatkowe wyjście zasilające Przekaźnik do odłączenia akumulatorów przy zbyt intensywnym rozładowaniu Samo-wprowadzanie (dla urządzeń w pętli) Samo-adresowanie (dla urządzeń w pętli) Podświetlany graficzny wyświetlacz dla łatwego zarządzania/użytkowania Klawisze nawigacyjne do łatwego dostępu do funkcji wyświetlanych graficznie Klawisze szybkiego dostępu (Wycisz, Reset, Ewakuacja, Weryfikacja) Szyna RS485 do komunikacji z terminalami wyniesionymi Brzęczyk (zapewniający sygnały dźwiękowe) RS232 do ściągania/wysyłania danych Oprogramowanie pracujące pod Windows Łatwe programowanie z poziomu panelu centrali Klucz dostępu dla funkcji 2 poziomu (zgodny z EN54-2) Złącze na płycie centrali do podłączenia sondy termicznej Testowanie wydajności akumulatora Metalowa obudowa Zasilanie główne 230V AC ± 10% Zasilacz impulsowy / ładowanie akumulatorów 27.6V DC Miejsce na dwa akumulatory 12V, 7Ah Wymiary (WxSxG): 325x325x80mm Masa (bez akumulatorów): 3Kg 13

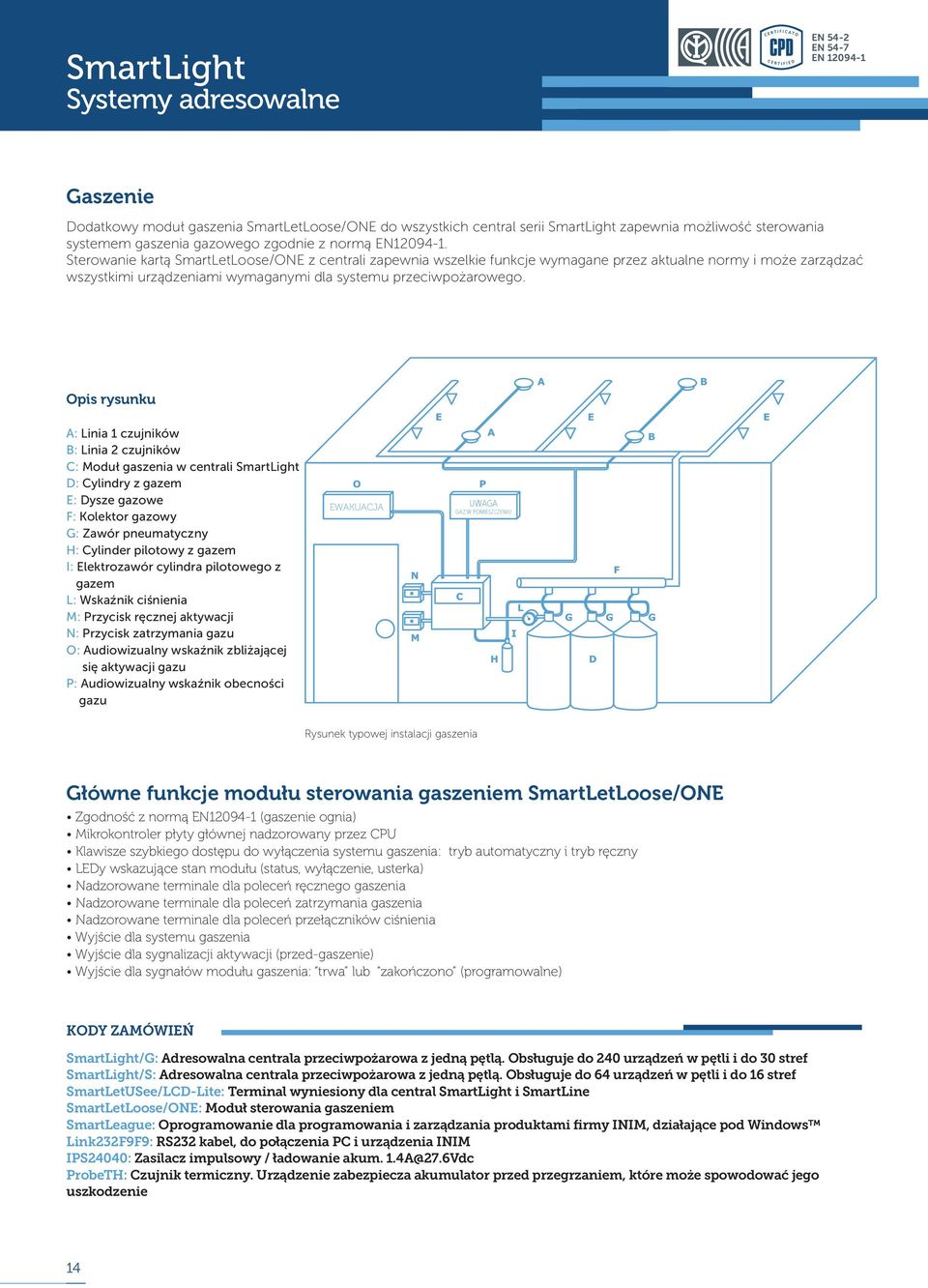

14 SmartLight Systemy adresowalne EN 54-2 EN 54-7 EN Gaszenie Dodatkowy moduł gaszenia SmartLetLoose/ONE do wszystkich central serii SmartLight zapewnia możliwość sterowania systemem gaszenia gazowego zgodnie z normą EN Sterowanie kartą SmartLetLoose/ONE z centrali zapewnia wszelkie funkcje wymagane przez aktualne normy i może zarządzać wszystkimi urządzeniami wymaganymi dla systemu przeciwpożarowego. Opis rysunku A: Linia 1 czujników B: Linia 2 czujników C: Moduł gaszenia w centrali SmartLight D: Cylindry z gazem E: Dysze gazowe F: Kolektor gazowy G: Zawór pneumatyczny H: Cylinder pilotowy z gazem I: Elektrozawór cylindra pilotowego z gazem L: Wskaźnik ciśnienia M: Przycisk ręcznej aktywacji N: Przycisk zatrzymania gazu O: Audiowizualny wskaźnik zbliżającej się aktywacji gazu P: Audiowizualny wskaźnik obecności gazu EWAKUACJA UWAGA GAZ W POMIESZCZENIU Rysunek typowej instalacji gaszenia Główne funkcje modułu sterowania gaszeniem SmartLetLoose/ONE Zgodność z normą EN (gaszenie ognia) Mikrokontroler płyty głównej nadzorowany przez CPU Klawisze szybkiego dostępu do wyłączenia systemu gaszenia: tryb automatyczny i tryb ręczny LEDy wskazujące stan modułu (status, wyłączenie, usterka) Nadzorowane terminale dla poleceń ręcznego gaszenia Nadzorowane terminale dla poleceń zatrzymania gaszenia Nadzorowane terminale dla poleceń przełączników ciśnienia Wyjście dla systemu gaszenia Wyjście dla sygnalizacji aktywacji (przed-gaszenie) Wyjście dla sygnałów modułu gaszenia: trwa lub zakończono (programowalne) KODY ZAMÓWIEŃ SmartLight/G: Adresowalna centrala przeciwpożarowa z jedną pętlą. Obsługuje do 240 urządzeń w pętli i do 30 stref SmartLight/S: Adresowalna centrala przeciwpożarowa z jedną pętlą. Obsługuje do 64 urządzeń w pętli i do 16 stref SmartLetUSee/LCD-Lite: Terminal wyniesiony dla central SmartLight i SmartLine SmartLetLoose/ONE: Moduł sterowania gaszeniem SmartLeague: Oprogramowanie dla programowania i zarządzania produktami firmy INIM, działające pod Windows Link232F9F9: RS232 kabel, do połączenia PC i urządzenia INIM IPS24040: Zasilacz impulsowy / ładowanie akum. 1.4A@27.6Vdc ProbeTH: Czujnik termiczny. Urządzenie zabezpiecza akumulator przed przegrzaniem, które może spowodować jego uszkodzenie 14

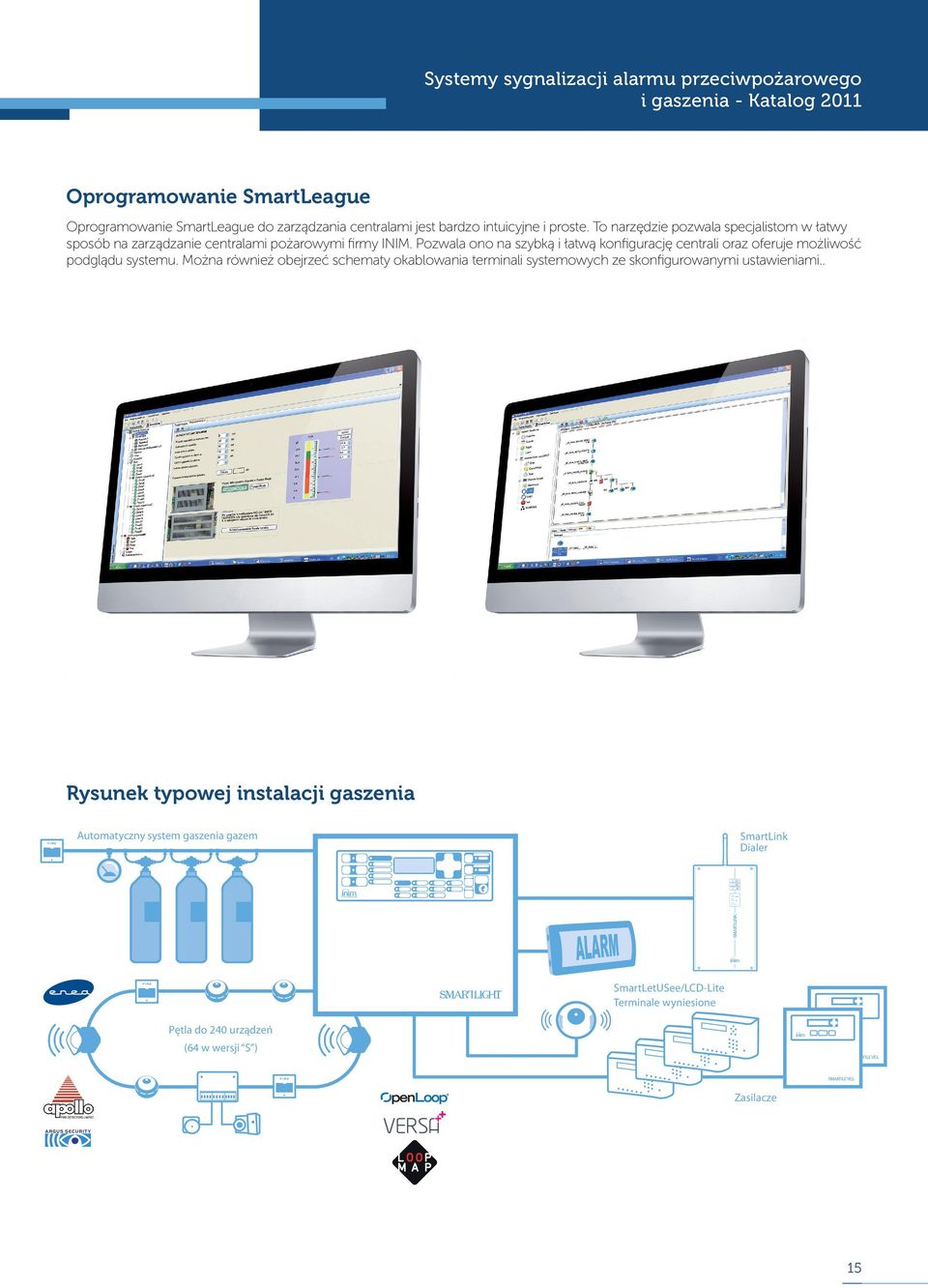

15 Systemy sygnalizacji alarmu przeciwpożarowego i gaszenia - Katalog 2011 Oprogramowanie SmartLeague Oprogramowanie SmartLeague do zarządzania centralami jest bardzo intuicyjne i proste. To narzędzie pozwala specjalistom w łatwy sposób na zarządzanie centralami pożarowymi firmy INIM. Pozwala ono na szybką i łatwą konfigurację centrali oraz oferuje możliwość podglądu systemu. Można również obejrzeć schematy okablowania terminali systemowych ze skonfigurowanymi ustawieniami.. Rysunek typowej instalacji gaszenia Automatyczny system gaszenia gazem SmartLink Dialer SmartLetUSee/LCD-Lite Terminale wyniesione Pętla do 240 urządzeń (64 w wersji S ) Zasilacze 15

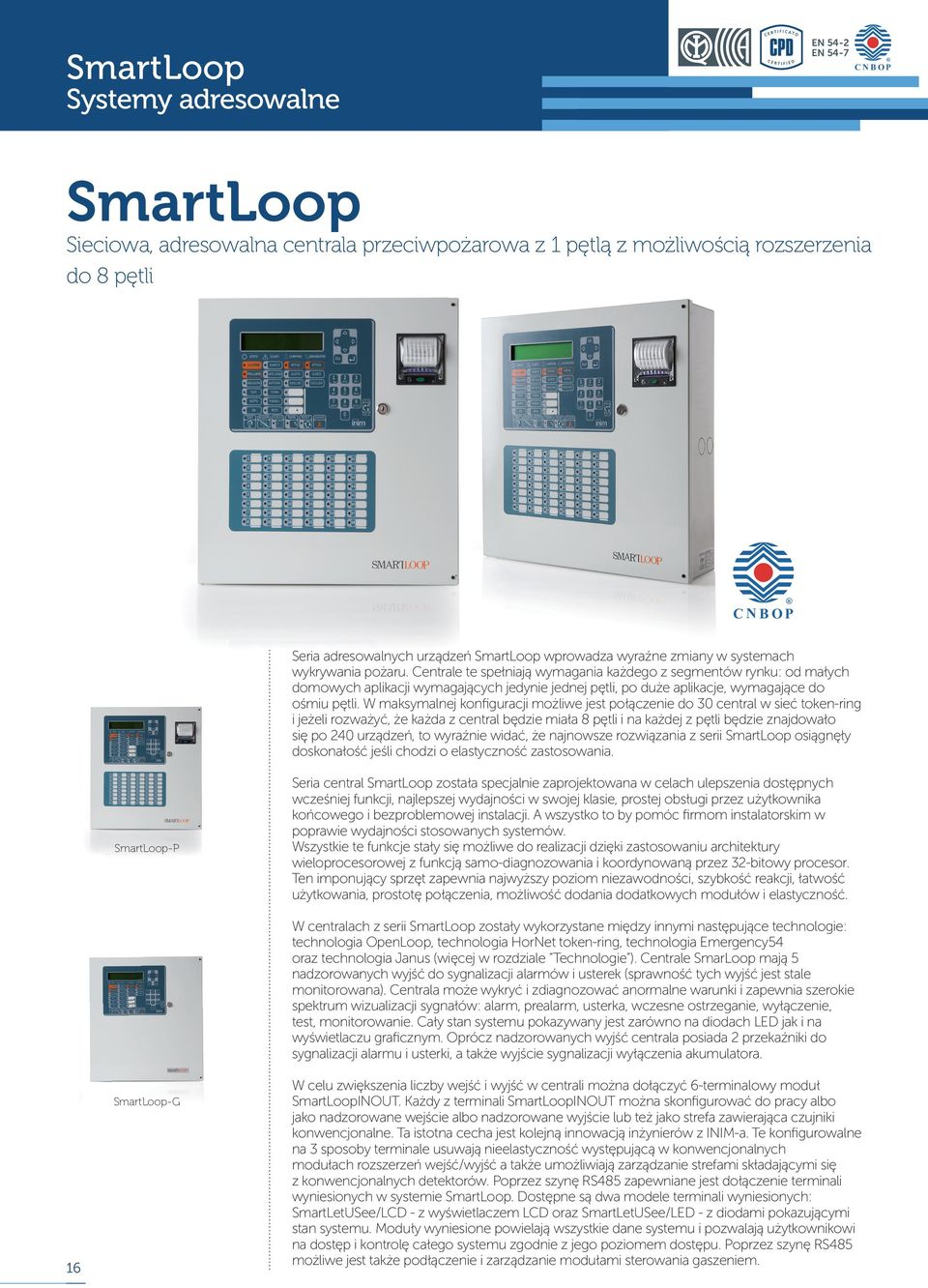

16 SmartLoop Systemy adresowalne EN 54-2 EN 54-7 SmartLoop Sieciowa, adresowalna centrala przeciwpożarowa z 1 pętlą z możliwością rozszerzenia do 8 pętli Seria adresowalnych urządzeń SmartLoop wprowadza wyraźne zmiany w systemach wykrywania pożaru. Centrale te spełniają wymagania każdego z segmentów rynku: od małych domowych aplikacji wymagających jedynie jednej pętli, po duże aplikacje, wymagające do ośmiu pętli. W maksymalnej konfiguracji możliwe jest połączenie do 30 central w sieć token-ring i jeżeli rozważyć, że każda z central będzie miała 8 pętli i na każdej z pętli będzie znajdowało się po 240 urządzeń, to wyraźnie widać, że najnowsze rozwiązania z serii SmartLoop osiągnęły doskonałość jeśli chodzi o elastyczność zastosowania. SmartLoop-P Seria central SmartLoop została specjalnie zaprojektowana w celach ulepszenia dostępnych wcześniej funkcji, najlepszej wydajności w swojej klasie, prostej obsługi przez użytkownika końcowego i bezproblemowej instalacji. A wszystko to by pomóc firmom instalatorskim w poprawie wydajności stosowanych systemów. Wszystkie te funkcje stały się możliwe do realizacji dzięki zastosowaniu architektury wieloprocesorowej z funkcją samo-diagnozowania i koordynowaną przez 32-bitowy procesor. Ten imponujący sprzęt zapewnia najwyższy poziom niezawodności, szybkość reakcji, łatwość użytkowania, prostotę połączenia, możliwość dodania dodatkowych modułów i elastyczność. 16 SmartLoop-G W centralach z serii SmartLoop zostały wykorzystane między innymi następujące technologie: technologia OpenLoop, technologia HorNet token-ring, technologia Emergency54 oraz technologia Janus (więcej w rozdziale Technologie ). Centrale SmarLoop mają 5 nadzorowanych wyjść do sygnalizacji alarmów i usterek (sprawność tych wyjść jest stale monitorowana). Centrala może wykryć i zdiagnozować anormalne warunki i zapewnia szerokie spektrum wizualizacji sygnałów: alarm, prealarm, usterka, wczesne ostrzeganie, wyłączenie, test, monitorowanie. Cały stan systemu pokazywany jest zarówno na diodach LED jak i na wyświetlaczu graficznym. Oprócz nadzorowanych wyjść centrala posiada 2 przekaźniki do sygnalizacji alarmu i usterki, a także wyjście sygnalizacji wyłączenia akumulatora. W celu zwiększenia liczby wejść i wyjść w centrali można dołączyć 6-terminalowy moduł SmartLoopINOUT. Każdy z terminali SmartLoopINOUT można skonfigurować do pracy albo jako nadzorowane wejście albo nadzorowane wyjście lub też jako strefa zawierająca czujniki konwencjonalne. Ta istotna cecha jest kolejną innowacją inżynierów z INIM-a. Te konfigurowalne na 3 sposoby terminale usuwają nieelastyczność występującą w konwencjonalnych modułach rozszerzeń wejść/wyjść a także umożliwiają zarządzanie strefami składającymi się z konwencjonalnych detektorów. Poprzez szynę RS485 zapewniane jest dołączenie terminali wyniesionych w systemie SmartLoop. Dostępne są dwa modele terminali wyniesionych: SmartLetUSee/LCD - z wyświetlaczem LCD oraz SmartLetUSee/LED - z diodami pokazującymi stan systemu. Moduły wyniesione powielają wszystkie dane systemu i pozwalają użytkownikowi na dostęp i kontrolę całego systemu zgodnie z jego poziomem dostępu. Poprzez szynę RS485 możliwe jest także podłączenie i zarządzanie modułami sterowania gaszeniem.

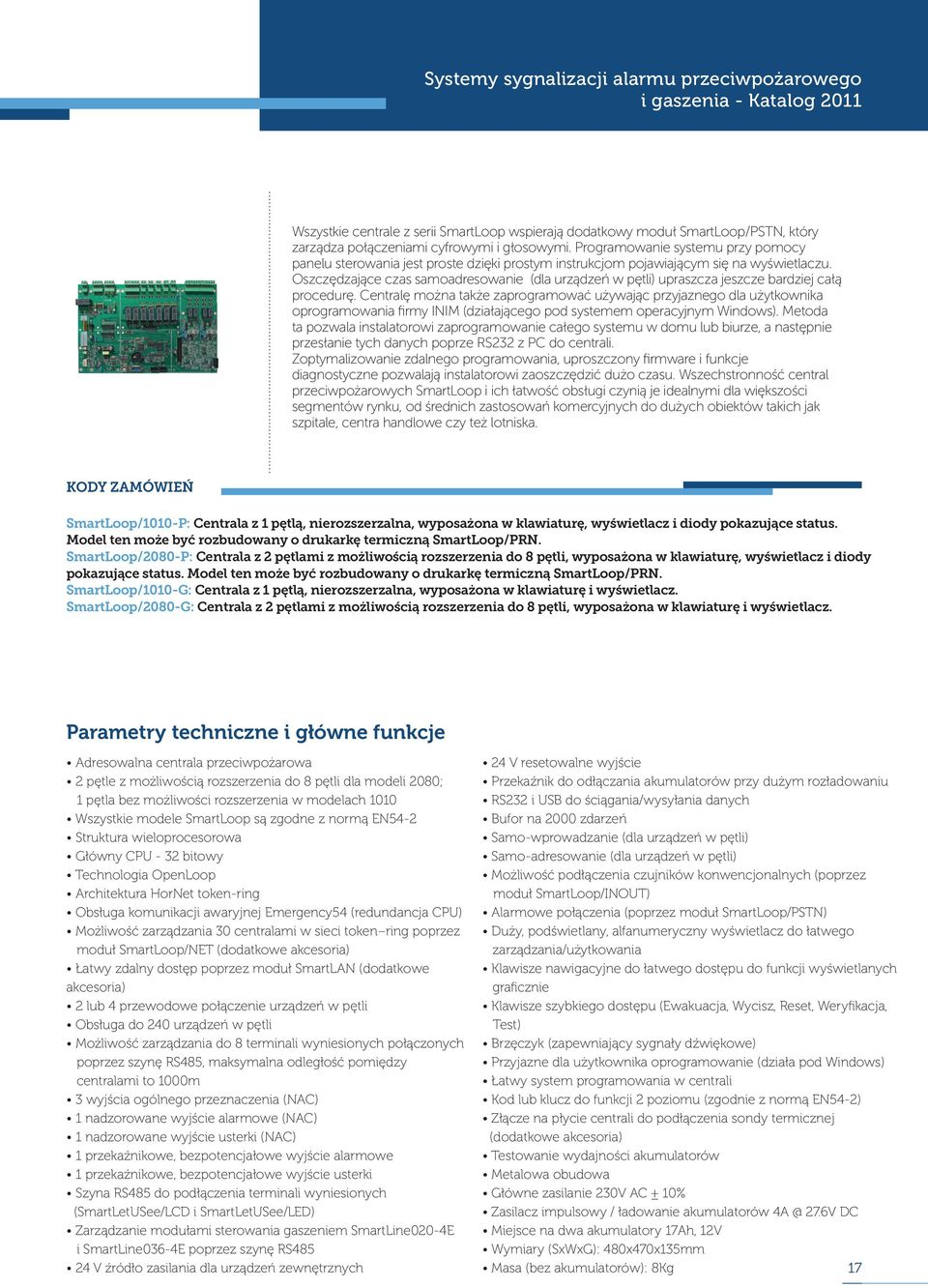

17 Systemy sygnalizacji alarmu przeciwpożarowego i gaszenia - Katalog 2011 Wszystkie centrale z serii SmartLoop wspierają dodatkowy moduł SmartLoop/PSTN, który zarządza połączeniami cyfrowymi i głosowymi. Programowanie systemu przy pomocy panelu sterowania jest proste dzięki prostym instrukcjom pojawiającym się na wyświetlaczu. Oszczędzające czas samoadresowanie (dla urządzeń w pętli) upraszcza jeszcze bardziej całą procedurę. Centralę można także zaprogramować używając przyjaznego dla użytkownika oprogramowania firmy INIM (działającego pod systemem operacyjnym Windows). Metoda ta pozwala instalatorowi zaprogramowanie całego systemu w domu lub biurze, a następnie przesłanie tych danych poprze RS232 z PC do centrali. Zoptymalizowanie zdalnego programowania, uproszczony firmware i funkcje diagnostyczne pozwalają instalatorowi zaoszczędzić dużo czasu. Wszechstronność central przeciwpożarowych SmartLoop i ich łatwość obsługi czynią je idealnymi dla większości segmentów rynku, od średnich zastosowań komercyjnych do dużych obiektów takich jak szpitale, centra handlowe czy też lotniska. KODY ZAMÓWIEŃ SmartLoop/1010-P: Centrala z 1 pętlą, nierozszerzalna, wyposażona w klawiaturę, wyświetlacz i diody pokazujące status. Model ten może być rozbudowany o drukarkę termiczną SmartLoop/PRN. SmartLoop/2080-P: Centrala z 2 pętlami z możliwością rozszerzenia do 8 pętli, wyposażona w klawiaturę, wyświetlacz i diody pokazujące status. Model ten może być rozbudowany o drukarkę termiczną SmartLoop/PRN. SmartLoop/1010-G: Centrala z 1 pętlą, nierozszerzalna, wyposażona w klawiaturę i wyświetlacz. SmartLoop/2080-G: Centrala z 2 pętlami z możliwością rozszerzenia do 8 pętli, wyposażona w klawiaturę i wyświetlacz. Parametry techniczne i główne funkcje Adresowalna centrala przeciwpożarowa 2 pętle z możliwością rozszerzenia do 8 pętli dla modeli 2080; 1 pętla bez możliwości rozszerzenia w modelach 1010 Wszystkie modele SmartLoop są zgodne z normą EN54-2 Struktura wieloprocesorowa Główny CPU - 32 bitowy Technologia OpenLoop Architektura HorNet token-ring Obsługa komunikacji awaryjnej Emergency54 (redundancja CPU) Możliwość zarządzania 30 centralami w sieci token ring poprzez moduł SmartLoop/NET (dodatkowe akcesoria) Łatwy zdalny dostęp poprzez moduł SmartLAN (dodatkowe akcesoria) 2 lub 4 przewodowe połączenie urządzeń w pętli Obsługa do 240 urządzeń w pętli Możliwość zarządzania do 8 terminali wyniesionych połączonych poprzez szynę RS485, maksymalna odległość pomiędzy centralami to 1000m 3 wyjścia ogólnego przeznaczenia (NAC) 1 nadzorowane wyjście alarmowe (NAC) 1 nadzorowane wyjście usterki (NAC) 1 przekaźnikowe, bezpotencjałowe wyjście alarmowe 1 przekaźnikowe, bezpotencjałowe wyjście usterki Szyna RS485 do podłączenia terminali wyniesionych (SmartLetUSee/LCD i SmartLetUSee/LED) Zarządzanie modułami sterowania gaszeniem SmartLine020-4E i SmartLine036-4E poprzez szynę RS V źródło zasilania dla urządzeń zewnętrznych 24 V resetowalne wyjście Przekaźnik do odłączania akumulatorów przy dużym rozładowaniu RS232 i USB do ściągania/wysyłania danych Bufor na 2000 zdarzeń Samo-wprowadzanie (dla urządzeń w pętli) Samo-adresowanie (dla urządzeń w pętli) Możliwość podłączenia czujników konwencjonalnych (poprzez moduł SmartLoop/INOUT) Alarmowe połączenia (poprzez moduł SmartLoop/PSTN) Duży, podświetlany, alfanumeryczny wyświetlacz do łatwego zarządzania/użytkowania Klawisze nawigacyjne do łatwego dostępu do funkcji wyświetlanych graficznie Klawisze szybkiego dostępu (Ewakuacja, Wycisz, Reset, Weryfikacja, Test) Brzęczyk (zapewniający sygnały dźwiękowe) Przyjazne dla użytkownika oprogramowanie (działa pod Windows) Łatwy system programowania w centrali Kod lub klucz do funkcji 2 poziomu (zgodnie z normą EN54-2) Złącze na płycie centrali do podłączenia sondy termicznej (dodatkowe akcesoria) Testowanie wydajności akumulatorów Metalowa obudowa Główne zasilanie 230V AC ± 10% Zasilacz impulsowy / ładowanie akumulatorów 27.6V DC Miejsce na dwa akumulatory 17Ah, 12V Wymiary (SxWxG): 480x470x135mm Masa (bez akumulatorów): 8Kg 17

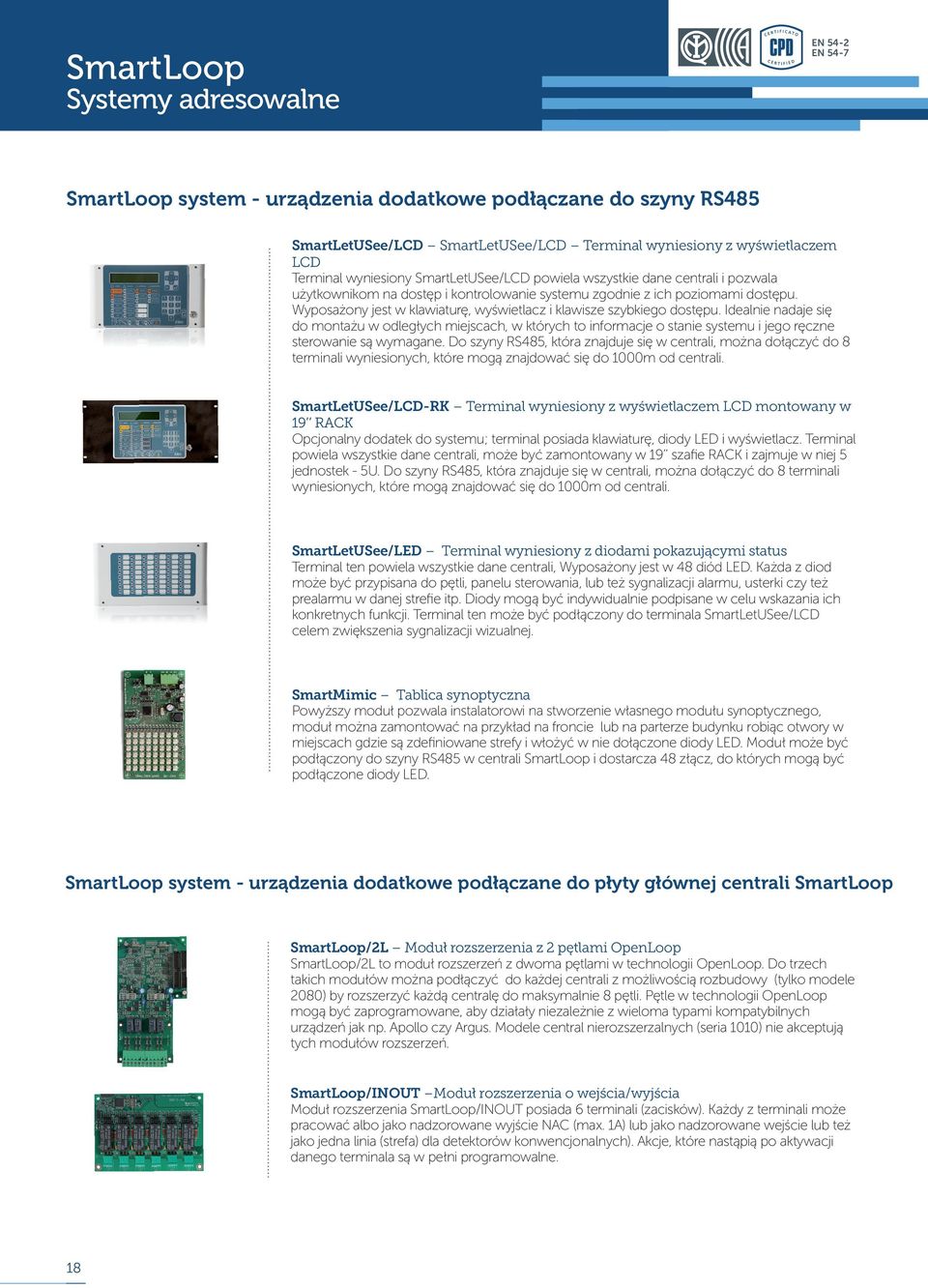

18 SmartLoop Systemy adresowalne EN 54-2 EN 54-7 SmartLoop system - urządzenia dodatkowe podłączane do szyny RS485 SmartLetUSee/LCD SmartLetUSee/LCD Terminal wyniesiony z wyświetlaczem LCD Terminal wyniesiony SmartLetUSee/LCD powiela wszystkie dane centrali i pozwala użytkownikom na dostęp i kontrolowanie systemu zgodnie z ich poziomami dostępu. Wyposażony jest w klawiaturę, wyświetlacz i klawisze szybkiego dostępu. Idealnie nadaje się do montażu w odległych miejscach, w których to informacje o stanie systemu i jego ręczne sterowanie są wymagane. Do szyny RS485, która znajduje się w centrali, można dołączyć do 8 terminali wyniesionych, które mogą znajdować się do 1000m od centrali. SmartLetUSee/LCD-RK Terminal wyniesiony z wyświetlaczem LCD montowany w 19 RACK Opcjonalny dodatek do systemu; terminal posiada klawiaturę, diody LED i wyświetlacz. Terminal powiela wszystkie dane centrali, może być zamontowany w 19 szafie RACK i zajmuje w niej 5 jednostek - 5U. Do szyny RS485, która znajduje się w centrali, można dołączyć do 8 terminali wyniesionych, które mogą znajdować się do 1000m od centrali. SmartLetUSee/LED Terminal wyniesiony z diodami pokazującymi status Terminal ten powiela wszystkie dane centrali, Wyposażony jest w 48 diód LED. Każda z diod może być przypisana do pętli, panelu sterowania, lub też sygnalizacji alarmu, usterki czy też prealarmu w danej strefie itp. Diody mogą być indywidualnie podpisane w celu wskazania ich konkretnych funkcji. Terminal ten może być podłączony do terminala SmartLetUSee/LCD celem zwiększenia sygnalizacji wizualnej. SmartMimic Tablica synoptyczna Powyższy moduł pozwala instalatorowi na stworzenie własnego modułu synoptycznego, moduł można zamontować na przykład na froncie lub na parterze budynku robiąc otwory w miejscach gdzie są zdefiniowane strefy i włożyć w nie dołączone diody LED. Moduł może być podłączony do szyny RS485 w centrali SmartLoop i dostarcza 48 złącz, do których mogą być podłączone diody LED. SmartLoop system - urządzenia dodatkowe podłączane do płyty głównej centrali SmartLoop SmartLoop/2L Moduł rozszerzenia z 2 pętlami OpenLoop SmartLoop/2L to moduł rozszerzeń z dwoma pętlami w technologii OpenLoop. Do trzech takich modułów można podłączyć do każdej centrali z możliwością rozbudowy (tylko modele 2080) by rozszerzyć każdą centralę do maksymalnie 8 pętli. Pętle w technologii OpenLoop mogą być zaprogramowane, aby działały niezależnie z wieloma typami kompatybilnych urządzeń jak np. Apollo czy Argus. Modele central nierozszerzalnych (seria 1010) nie akceptują tych modułów rozszerzeń. SmartLoop/INOUT Moduł rozszerzenia o wejścia/wyjścia Moduł rozszerzenia SmartLoop/INOUT posiada 6 terminali (zacisków). Każdy z terminali może pracować albo jako nadzorowane wyjście NAC (max. 1A) lub jako nadzorowane wejście lub też jako jedna linia (strefa) dla detektorów konwencjonalnych). Akcje, które nastąpią po aktywacji danego terminala są w pełni programowalne. 18

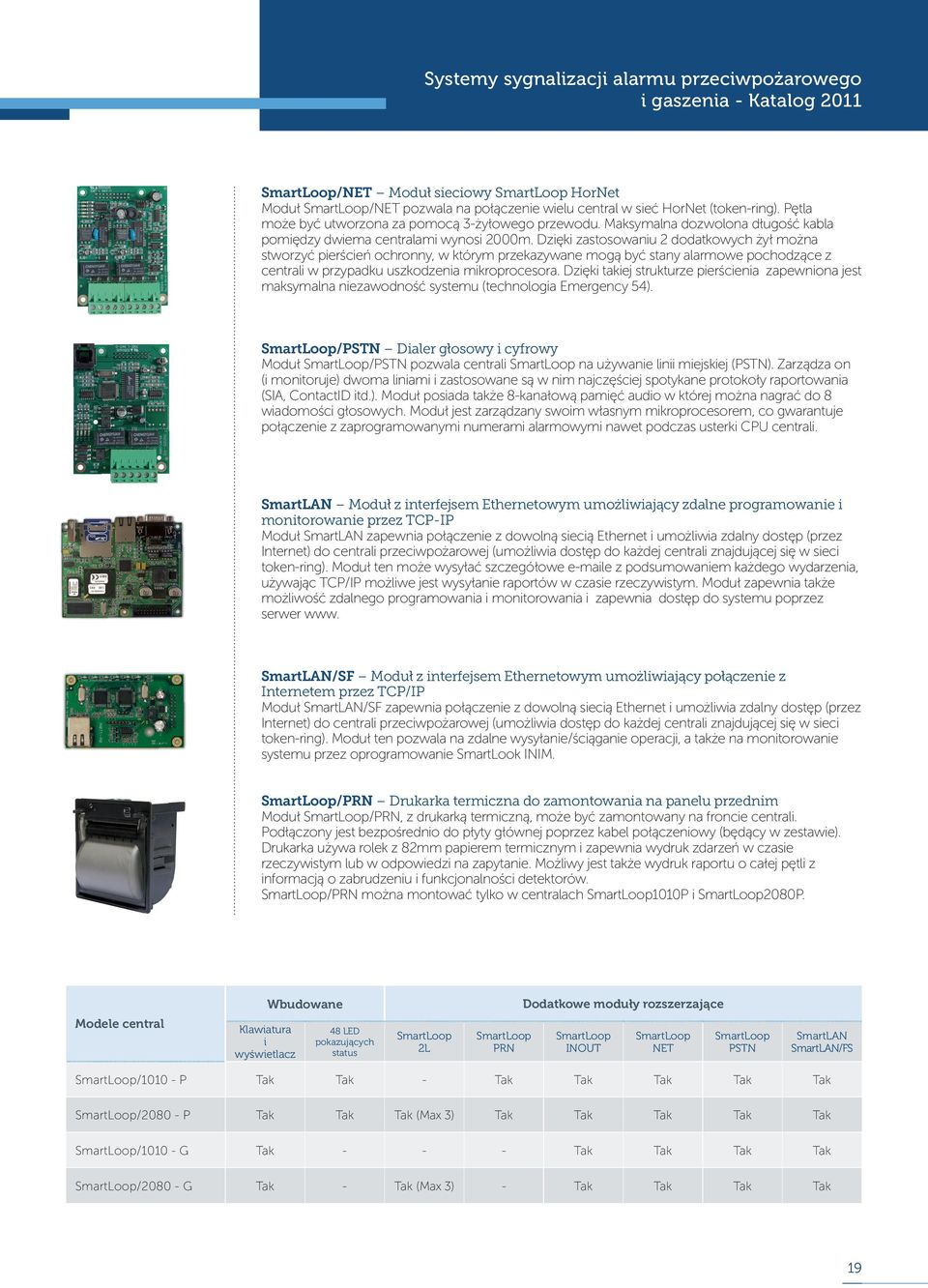

19 Systemy sygnalizacji alarmu przeciwpożarowego i gaszenia - Katalog 2011 SmartLoop/NET Moduł sieciowy SmartLoop HorNet Moduł SmartLoop/NET pozwala na połączenie wielu central w sieć HorNet (token-ring). Pętla może być utworzona za pomocą 3-żyłowego przewodu. Maksymalna dozwolona długość kabla pomiędzy dwiema centralami wynosi 2000m. Dzięki zastosowaniu 2 dodatkowych żył można stworzyć pierścień ochronny, w którym przekazywane mogą być stany alarmowe pochodzące z centrali w przypadku uszkodzenia mikroprocesora. Dzięki takiej strukturze pierścienia zapewniona jest maksymalna niezawodność systemu (technologia Emergency 54). SmartLoop/PSTN Dialer głosowy i cyfrowy Moduł SmartLoop/PSTN pozwala centrali SmartLoop na używanie linii miejskiej (PSTN). Zarządza on (i monitoruje) dwoma liniami i zastosowane są w nim najczęściej spotykane protokoły raportowania (SIA, ContactID itd.). Moduł posiada także 8-kanałową pamięć audio w której można nagrać do 8 wiadomości głosowych. Moduł jest zarządzany swoim własnym mikroprocesorem, co gwarantuje połączenie z zaprogramowanymi numerami alarmowymi nawet podczas usterki CPU centrali. SmartLaN Moduł z interfejsem Ethernetowym umożliwiający zdalne programowanie i monitorowanie przez TCP-IP Moduł SmartLAN zapewnia połączenie z dowolną siecią Ethernet i umożliwia zdalny dostęp (przez Internet) do centrali przeciwpożarowej (umożliwia dostęp do każdej centrali znajdującej się w sieci token-ring). Moduł ten może wysyłać szczegółowe e z podsumowaniem każdego wydarzenia, używając TCP/IP możliwe jest wysyłanie raportów w czasie rzeczywistym. Moduł zapewnia także możliwość zdalnego programowania i monitorowania i zapewnia dostęp do systemu poprzez serwer www. SmartLaN/SF Moduł z interfejsem Ethernetowym umożliwiający połączenie z Internetem przez TCP/IP Moduł SmartLAN/SF zapewnia połączenie z dowolną siecią Ethernet i umożliwia zdalny dostęp (przez Internet) do centrali przeciwpożarowej (umożliwia dostęp do każdej centrali znajdującej się w sieci token-ring). Moduł ten pozwala na zdalne wysyłanie/ściąganie operacji, a także na monitorowanie systemu przez oprogramowanie SmartLook INIM. SmartLoop/PRN Drukarka termiczna do zamontowania na panelu przednim Moduł SmartLoop/PRN, z drukarką termiczną, może być zamontowany na froncie centrali. Podłączony jest bezpośrednio do płyty głównej poprzez kabel połączeniowy (będący w zestawie). Drukarka używa rolek z 82mm papierem termicznym i zapewnia wydruk zdarzeń w czasie rzeczywistym lub w odpowiedzi na zapytanie. Możliwy jest także wydruk raportu o całej pętli z informacją o zabrudzeniu i funkcjonalności detektorów. SmartLoop/PRN można montować tylko w centralach SmartLoop1010P i SmartLoop2080P. Modele central Klawiatura i wyświetlacz Wbudowane 48 LED pokazujących status SmartLoop 2L SmartLoop PRN Dodatkowe moduły rozszerzające SmartLoop INOUT SmartLoop NET SmartLoop PSTN SmartLAN SmartLAN/FS SmartLoop/ P Tak Tak - Tak Tak Tak Tak Tak SmartLoop/ P Tak Tak Tak (Max 3) Tak Tak Tak Tak Tak SmartLoop/ G Tak Tak Tak Tak Tak SmartLoop/ G Tak - Tak (Max 3) - Tak Tak Tak Tak 19

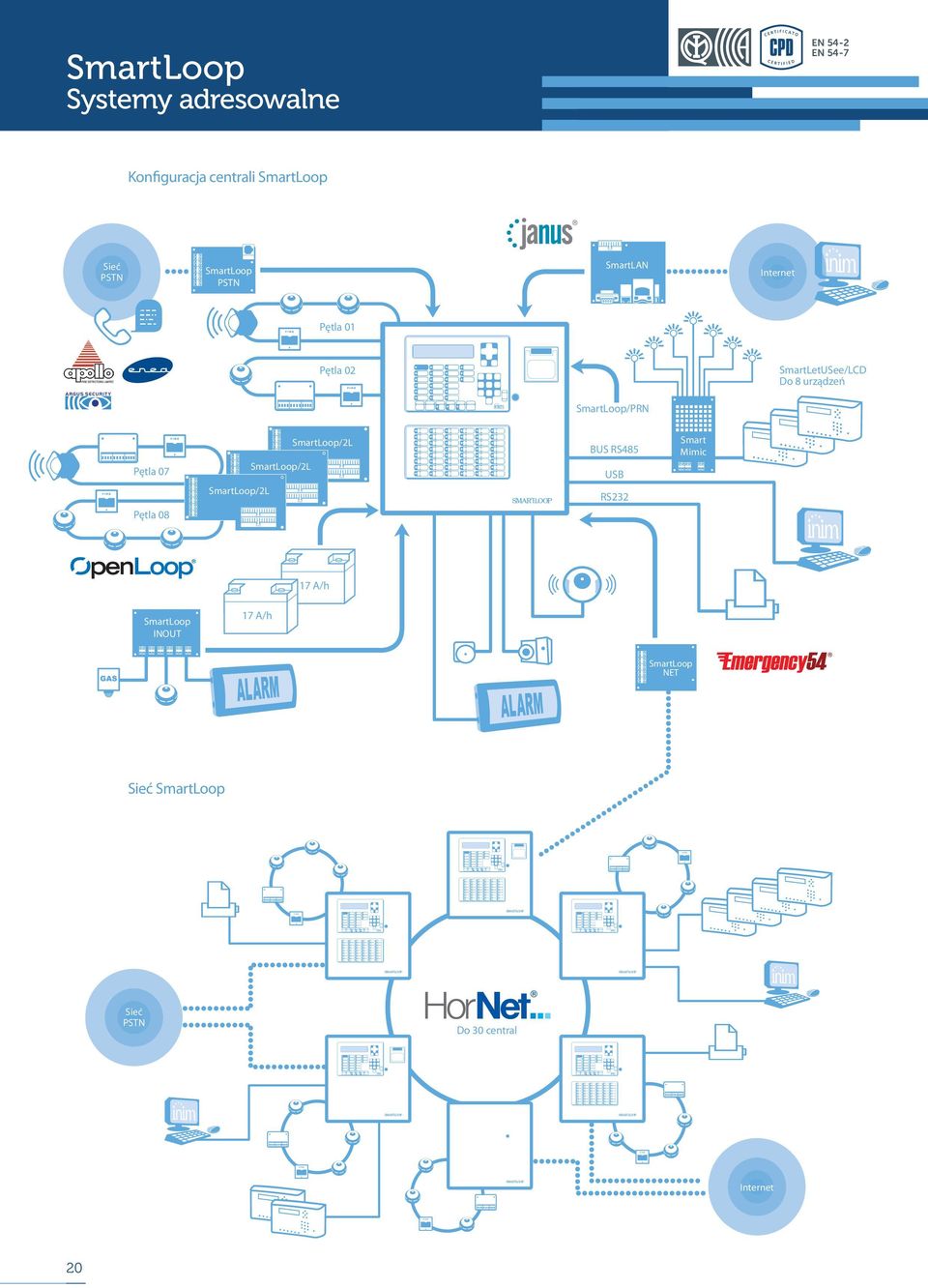

20 SmartLoop Systemy adresowalne EN 54-2 EN 54-7 Konfiguracja centrali SmartLoop Sieć PSTN SmartLoop PSTN SmartLAN Internet Pętla 01 Pętla 02 SmartLetUSee/LCD Do 8 urządzeń SmartLoop/PRN Pętla 07 Pętla 08 SmartLoop/2L SmartLoop/2L SmartLoop/2L BUS RS485 USB RS232 Smart Mimic 17 A/h SmartLoop INOUT 17 A/h SmartLoop NET Sieć SmartLoop Sieć PSTN Do 30 central Internet 20

21 Systemy sygnalizacji alarmu przeciwpożarowego i gaszenia - Katalog 2011 Parametry techniczne Napięcie zasilania Maksymalny prąd Maksymalny prąd dla dodatkowego urządzenia (urządzenia w pętli, dodatkowe obciążenie, itd.) Akumulatory Zakres temperatur pracy Wymiary (W x S x G) 230 V AC -15% + 10% 50/60Hz 4 A 2,8 A Masa 8 Kg 7Ah lub 17Ah Od -5 a +40 C 48 cm x 47 cm x 13,5 cm Pobór prądu przez urządzenia dodatkowe SmartLoop/2L SmartLoop/INOUT SmartLoop/NET SmartLoop/PSTN SmartLAN SmartLAN/SF SmartMimic SmartLoop/LED SmartLoop/PRN SmartLetUSeep/LCD SmartLetUSeep/LED czuwanie:20ma MAX:70mA czuwanie:40ma MAX:300mA czuwanie:40ma MAX:40mA czuwanie:20ma MAX:60mA czuwanie:200ma MAX:200mA czuwanie:40ma MAX:40mA czuwanie: 5mA MAX:50mA czuwanie:40ma MAX:80mA czuwanie:0 MAX:1A czuwanie: 40mA MAX:50mA czuwanie: 5mA MAX:50mA KODY ZAMÓWIEŃ SmartLoop/1010-P: Centrala z 1 pętlą, nierozszerzalna, wyposażona w klawiaturę, wyświetlacz i diody pokazujące status. Model ten może być rozbudowany o drukarkę termiczną SmartLoop/PRN. SmartLoop/2080-P: Centrala z 2 pętlami z możliwością rozszerzenia do 8 pętli, wyposażona w klawiaturę, wyświetlacz i diody pokazujące status. Model ten może być rozbudowany o drukarkę termiczną SmartLoop/PRN. SmartLoop/1010-G: Centrala z 1 pętlą, nierozszerzalna, wyposażona w klawiaturę i wyświetlacz. SmartLoop/2080-G: Centrala z 2 pętlami z możliwością rozszerzenia do 8 pętli, wyposażona w klawiaturę i wyświetlacz. SmartLetUSee/LCD Terminal wyniesiony z wyświetlaczem LCD SmartLetUSee/LCD-RK Terminal wyniesiony z wyświetlaczem LCD montowany w 19 RACK SmartLetUSee/LED Terminal wyniesiony z diodami pokazującymi status SmartLoop/2L Moduł rozszerzenia z 2 pętlami OpenLoop SmartLoop/INOUT Moduł rozszerzenia z 6 terminalami (wejście/wyjście) SmartLoop/NET Moduł sieciowy SmartLoop HorNet SmartLoop/PSTN Moduł z dialerem cyfrowym i głosowym SmartLoop/PRN Moduł drukarki termicznej SmartLAN Moduł z interfejsem Ethernetowym umożliwiający połączenie z Internetem przez TCP/IP i zdalne progr. i monitorowanie SmartLAN/SF Moduł z interfejsem Ethernetowym umożliwiający połączenie z Internetem przez TCP/IP SmartMimic Moduł synoptyczny SmartLeague: Oprogramowanie do zarządzania produktami INIM działające pod Windows Link232F9F9: RS232 kabel, do połączenia PC i urządzenia INIM LinkUSBAB: USB kabel, do połączenia PC i urządzenia INIM IPS24040: Zasilacz impulsowy / ładowanie akumulatora 4A@27.6Vdc ProbeTH: Czujnik termiczny 21

22 SmartLoop Systemy adresowalne EN 54-7 EN 54-5 EN EN 54-3 EN EN Enea Czujniki adresowalne Czujniki serii ENEA będące wynikiem zastosowania mikroprocesorów nowej generacji reprezentują najbardziej zaawansowaną technologię dostępną obecnie w systemach pożarowych. To fakt, rezultatem rewolucyjnej technologii Versa ++ zastosowanej w czujnikach serii ENEA, jest możliwość konfigurowania czujników indywidualnie, aby móc dopasować parametry każdego z nich do środowiska w którym pracują wszystko z poziomu centrali. W czujnikach serii ENEA zaimplementowano zaawansowany technicznie zestaw algorytmów przy wykorzystaniu wiedzy i doświadczenia specjalistów z działu projektowania firmy INIM. Algorytmy te pozwalają na niezrównaną niezawodność oraz najwyższą odporność na fałszywe alarmy. Dzięki technologii LoopMap możemy podłączyć do komputera poprzez interfejs EITK1000 całą pętlę czujników i zrekonstruować topologię połączeń. Na ekranie komputera otrzymamy interaktywną mapę pętli, która zdecydowanie uprasza i przyspiesza diagnostykę i wyszukiwanie uszkodzeń. Czujniki te przeszły z powodzeniem wszystkie testy w prestiżowym brytyjskim laboratorium certyfikacyjnym LPCB. Główne cechy Mapowanie pętli Nowa, specjalnie zaprojektowana komora optyczna ze specjalnym zabezpieczeniem siatkowym o średnicy 0,5 mm przeciw dostawaniu się insektów do środka komory Trzykolorowa dioda LED. Zielona migająca przy czuwaniu i do identyfikacji po ręcznym wprowadzeniu, Żółta w przypadku awarii (uszkodzenie lub zbyt wysoki poziom zabrudzenia komory optycznej dymu) Czerwona dla fazy alarmu. Do 240 elementów podłączonych w pętli Automatyczne adresowanie (każde urządzenie jest rozpoznawane po numerze seryjnym przypisanym fabrycznie) Nadzorowane zdalne wyjście konfigurowalne z centrali Automatyczne rozpoznanie połączenia zdalnego sygnalizatora. Zmienna kompensacja dla czujnika przy zmianie poziomu zabrudzenia komory optycznej dymu. Wybór czułości dla dymu i temperatury (poprzez EITK1000) Wybór trybu pracy (dla czujek ED300): tylko dymowa, tylko temperaturowa, tryb AND, tryb OR, tryb PLUS Kompletna diagnostyka: podgląd na poziom zanieczyszczenia w optycznej komorze dymu oraz weryfikacja wartości w czasie rzeczywistym Pamięć czujnika optycznego i temperaturowego w ciągu 5 ostatnich minut od sygnalizacji alarmu. Wiele różnych opcji (przy wykorzystaniu modułu testowego EITK1000) Gniazdo z możliwością wyjęcia czujki bez konieczności przerywania linii Parametry ED100 ED200 ED300 Napięcie pracy V DC Pobór prądu w spoczynku 200 ua Pobór prądu w alarmie Max 10 ma Czułość db/m A1R (58 C + RoR) B (72 C) BR(72 C + RoR) A2S (58 C) Temperatura pracy -5 C + 40 C Wysokość (z gniazdem) 46mm 54mm Średnica 110mm Masa (z gniazdem) 160g Masa (bez gniazda) 90g db/m A1R (58 C + RoR) B (72 C) BR(72 C + RoR) A2S (58 C) AND OR PLUS Mode 22

23 Systemy sygnalizacji alarmu przeciwpożarowego i gaszenia - Katalog 2011 ED100 Czujnik optyczny dymu Optyczny detektor wyposażony w komorę referencyjną w oparciu o zasadę rozproszenia światła (efekt Tyndalla) i zapewnia pierwsze, wczesne ostrzeżenie o pożarze. Nowo zaprojektowana komora optyczna ze specjalnym zabezpieczeniem siatkowym o średnicy 0,5 mm przeciw dostawaniu się insektów powoduje zapewnienie wysokiej odporności na fałszywe alarmy. Aby zapewnić szerokie zastosowanie czujnika, jego czułość może być skonfigurowana na następujące wartości: 0,08dB/m,0,10 db/m, 0,12dB/m, 0,15 db/m. ED200 Czujnik ciepła Charakterystyka czujki ED200 została dokładnie ustawiona w trybie A1R (próg zadziałania dla 58 C z detekcją gradientową). Czujnik można również ustawić w trybie B (próg zadziałania dla 72 C), w trybie A2S (próg zadziałania dla 58 C) lub trybie BR (próg zadziałania dla 72 C z detekcją gradientową). Rezultatem tego jest możliwość szerokiego zastosowania. Taki czujnik możemy zastosować w środowisku dużego zapylenia lub zadymienia oraz gdzie ryzyko fałszywych alarmów jest wysokie. ED300 Czujnik dualny - ciepła i dymu Czujnik ED300 to czujnik dymu i temperatury wykorzystujący najnowsze technologie wykrywania. Stąd jego zwiększona niezawodność dla wszystkich typów pożarów (zwłaszcza dla szybko palących się płynów łatwopalnych, które wyzwalają niewielkie ilości dymu) czego rezultatem jest niezwykle duża odporność na fałszywe alarmy. Czujka ED 300 może być ustawiona do pracy w trybie, który najbardziej pasuje do aplikacji. (konfiguracja poprzez EITK1000). Tryb Plus (domyślny) czujnik wyzwoli alarm kiedy zmierzona wartość przekracza ustawiony próg czułości na dym (konfigurowalny jak czujnik ED100), lub gdy mierzona wartość temperatury przekracza ustawiony próg (konfigurowalny jak ED200). Dodatkowo w przypadku nagłego wzrostu temperatury czułość detekcji dymu ustawiana jest na maksimum. Ten tryb charakteryzujący się wysoką czułością pozwala na wykrywanie pożarów o wysokiej temperaturze (np. pożary płynów łatwopalnych jak np. alkoholu) Tryb OR: czujnik czujnik wyzwoli alarm kiedy zmierzona wartość przekracza ustawiony próg czułości na dym (konfigurowalny jak czujnik ED100), lub gdy mierzona wartość temperatury przekracza ustawiony próg (konfigurowalny jak ED200). Ten tryb charakteryzuje się dyskretną analizą czułości pozwalającą na wykrycie pożaru z wysoką emisją dymu i niskim poziomem temperatury (np. materiały tlące się) jak również pożary z niską emisją dymu oraz wysoką temperaturą (np. palące się materiały chemiczne). Tryb AND: czujnik wzbudzi alarm tylko kiedy oba progi czułości : dymu i temperatury (konfigurowalne jak dla czujników ED100 i ED200) są przekroczone w tym samym czasie. Ponieważ jest to tryb obniżonego działania należy uwzględnić wszelkie czynniki ryzyka zanim wybierze się ten tryb pracy czujnika. Tryb DYM: Czujnik działa tak samo jak czujnik ED100. Tryb TEMPERATURA: Czujnik działa tak samo jak czujnik ED200. EB0010 Gniazdo do czujnika Gniazdo dla czujników serii ENEA oraz IRIS jest wyposażone w zworkę pozwalającą na zachowanie ciągłości linii w przypadku wyjęcia czujnika z gniazda. Istnieje możliwość zainstalowania przekaźnika wewnątrz gniazda. EB0030 Podstawa montażowa gniazda EB0010 Podstawa montażowa dla czujek serii Enea i Iris czujników. Do montażu pod gniazdo EB
