1 Prezentacja Certificado nº FS

2 DETEKCJA CO & NO 2 W PARKINGACH PODZIEMNYCH I GARAŻACH

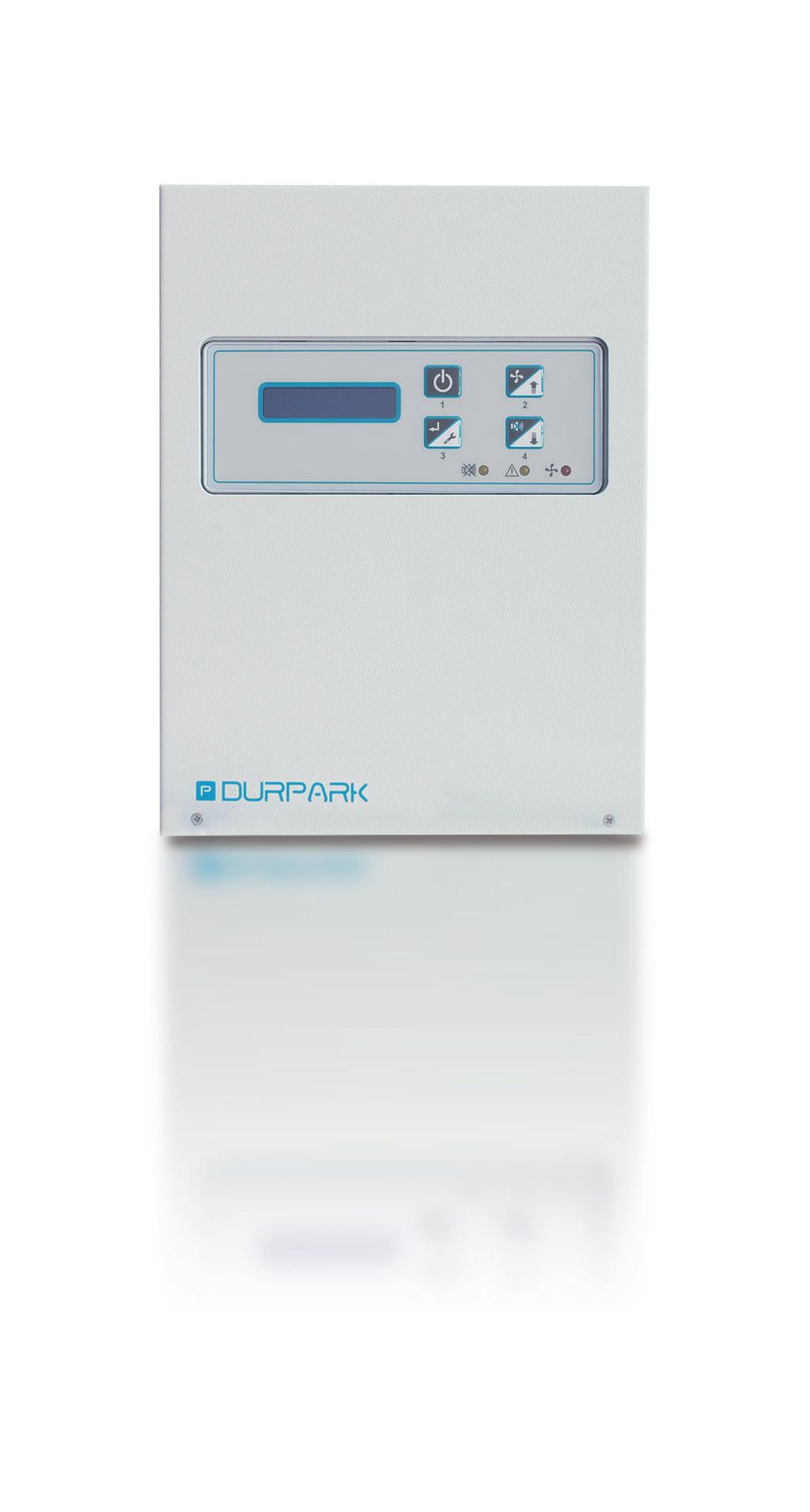

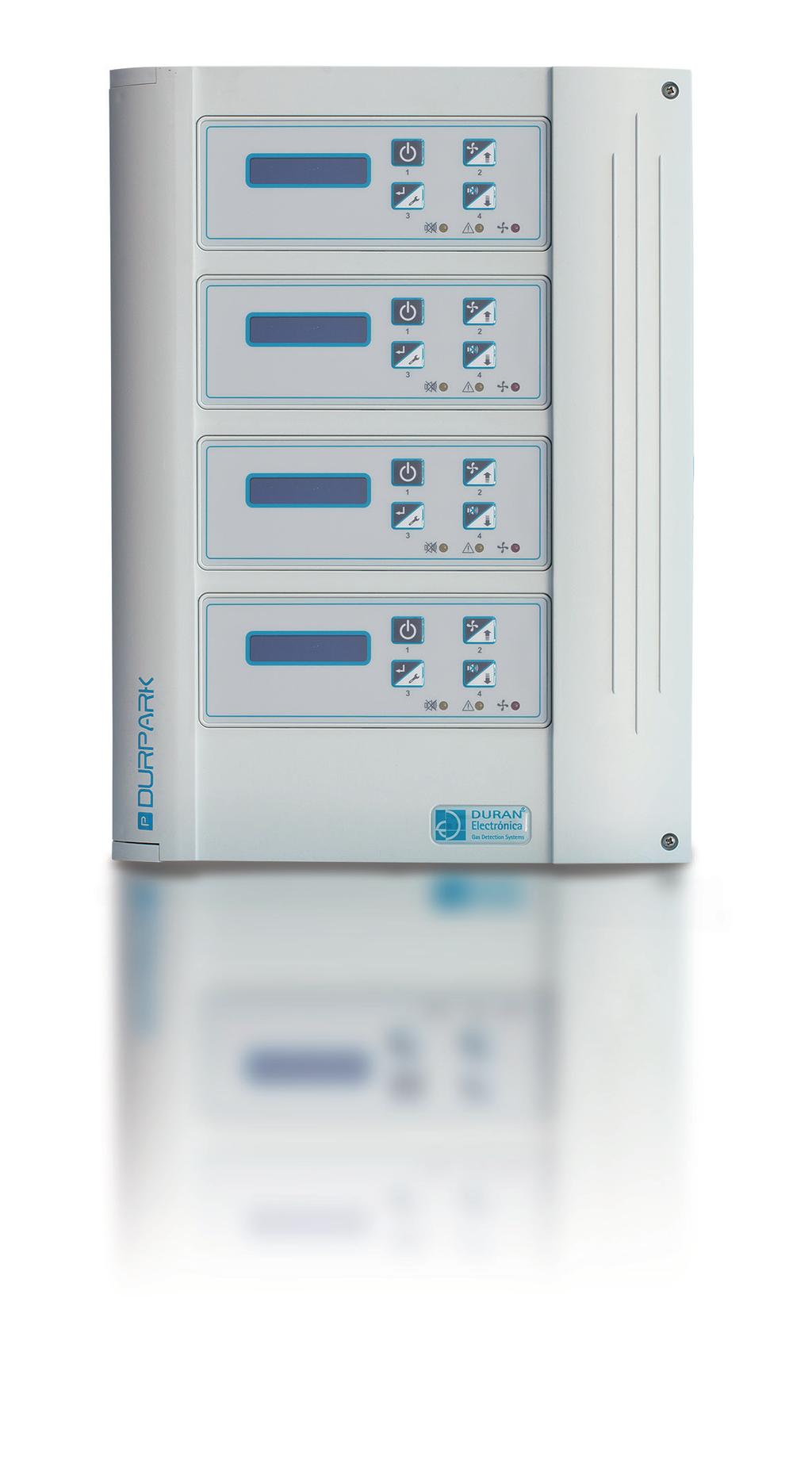

3 Centrala detekcji rozszerzalna do 4 modułów kontroli linii pracujących całkowicie niezależnie. Dostępna wersja centrali DURPARK Mini, jeden moduł kontroli linii, bez możliwości rozbudowy. Możliwość jednoczesnej detekcji CO i NO 2 w jednej linii. Do 16 adresowalnych detektorów w jednej linii, z możliwością zaprogramowania 2 grup, każda z innym poziomem aktywacji. Obszar detekcji do12.800m². Każdy detektor monitorowany indywidualnie w czasie rzeczywistym. Detektory można przełączyć w tryb testowy w celu zapobiegania aktywacji sterowań w przypadku fałszywych alarmów, np. w czasie okresowej konserwacji lub napraw. Opcja programowania wedłud sandardu hiszpańskiego lub portugalskiego. Menu w językach hiszpańskim, portugalskim i angielskim. Dwa wyjścia przekaźnikowe bezpotencjałowe dla sterowań, jedno alarmowe i jedno wyjście uszkodzenia ogólnego, indywidualnie na każdy moduł kontroli linii. Dla każdego modułu pamięć zdarzeń 14 różnych typów, po 999 zdarzeń dla każdego typu. Tryb testowy linii pomaga wykryć ilość i typ podłączonych detektorów oraz określić ich status. Dwa poziomy dostępu w menu, użytkownika i serwisanta, chronione oddzielnymi hasłami. 3

WYŚWIETLANE INFORMACJE W TRYBIE ON (MODUŁ PODŁĄCZONY) INFORMACJA O NUMERZE GRUPY, GR1 LUB GR2 GAZ PRZYPISANY DO GRUPY, CO LUB NO 2 SYMBOL BLOKADY KLAWIATURY INFORMACJA O STATUSIE WENTYLACJI DLA

4 WYŚWIETLANE INFORMACJE W TRYBIE ON (MODUŁ PODŁĄCZONY) INFORMACJA O NUMERZE GRUPY, GR1 LUB GR2 GAZ PRZYPISANY DO GRUPY, CO LUB NO 2 SYMBOL BLOKADY KLAWIATURY INFORMACJA O STATUSIE WENTYLACJI DLA GRUPY: AUTO-STOP-MANUAL- VENT-1 VENT.2 LUB MAX ALTERNATING TYLKO JEŚLI TRYB ODCZYTU ZOSTAŁ ZAPROGRAMOWANY NA ODCZYT MAKSIMÓW GR1 CO # AUTO D01 000PPM Nve1 ADRES DETEKTORA, OD 01 DO 16 STĘŻENIE GAZU DLA DETEKTORA W PPM I KOMUNIKATY ZEWNĘTRZNE: ERROR- SATURATION INFORMACJA O OSIĄGNIĘTYCH POZIOMACH STĘŻENIA LV1-LV2-NA-INH 4

5 MODUŁU KONTROLI LINII: STANDARD HISZPAŃSKI W każdym module kontroli linii można zaprogramować do dwóch grup / gazów (każdej grupie jest przypisany jeden przekaźnik wyjściowy) każda grupa kontroluje jeden lub dwa poziomy aktywacji niezależnie. W obrębie każdej grupy można zdefiniować tylko jeden rodzaj wykrywanego gazu. MODUŁU KONTROLI LINII 1 GAZ / 1 GRUPA / WYJŚCIE 1 W UŻYCIU GRUPA 1 2 GAZY / 2 GRUPY GRUPA 1 - WYJŚCIE 1 GRUPA 2 - WYJŚCIE 2 5

MODUŁU KONTROLI LINII 1 GAZ / 1 GRUPA 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

6 MODUŁU KONTROLI LINII: STANDARD PORTUGALSKI 1 gaz / 1 grupa dla każdego modułu kontroli linii (CO lub NO 2 ). MODUŁU KONTROLI LINII 1 GAZ / 1 GRUPA GRUPA 1 Wyjście 1 aktywowane dla pierwszej prędkości wentylacji. Wyjście 2 aktywowane dla drugiej prędkości wentylacji. 6

7 PODŁĄCZENIA DO MODUŁU KONTROLI LINII 7

8 PODŁĄCZENIE WYJŚĆ PRZEKAŹNIKOWYCH 8

DURPARK CO & NO 2 WYKORZYSTUJĄCE NISKOBUDŻETOWY SENSOR ELEKTROCHEMICZNY DETEKTOR CO DETEKTOR NO 2 Nowy typ sensora elektrochemicznego bez elektrolitu.

9 DURPARK CO & NO 2 WYKORZYSTUJĄCE NISKOBUDŻETOWY SENSOR ELEKTROCHEMICZNY DETEKTOR CO DETEKTOR NO 2 Nowy typ sensora elektrochemicznego bez elektrolitu. Żywotność sensora do 5 lat bez dodatkowej obsługi. Dwa adresowalne modele: CO o zakresie ppm i rozdzielczości 1 ppm oraz NO 2 o zakresie 0-20 ppm i rozdzielczości 0,5 ppm. Maksymalna długość magistrali (3 żyły) do 500m. Proste i zautomatyzowane procedury obsługi i kalibracji detektorów. Wykorzystane w oprogramowaniu algorytmy interakcji między detektorami a modułem kontroli linii pozwalają na automatyczną kalibrację zera i wzmocnienia. Oprogramowanie modułu kontroli linii pozwala na testowanie detektora bez potrzeby użycia gazu wzorcowego. Mała wrażliwość detektora na gazy zakłócające. 9

10 Certificado nº FS
