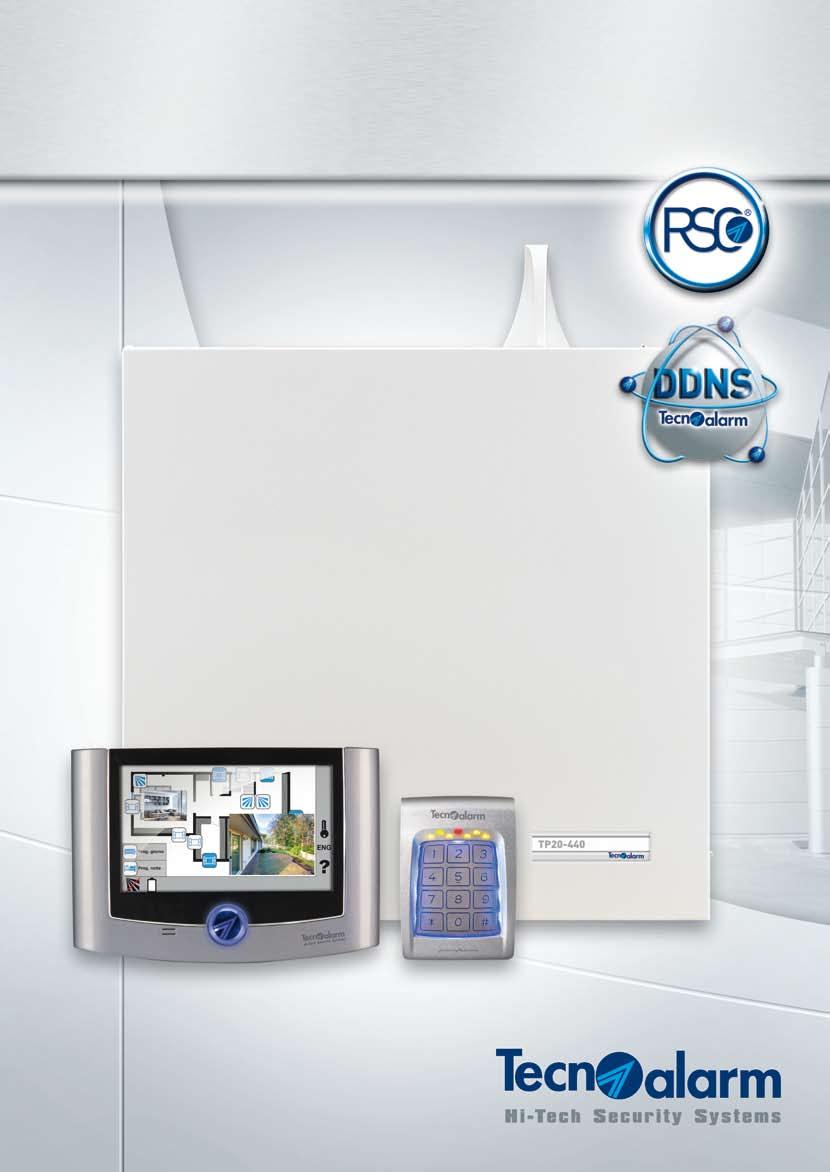

1 TP200 Modułowa centrala alarmowa systemu Dialog Doskonała kombinacja nowoczesnej technologii z funkcjonalnością dla zapewnienia wysokiego poziomu zabezpieczenia.

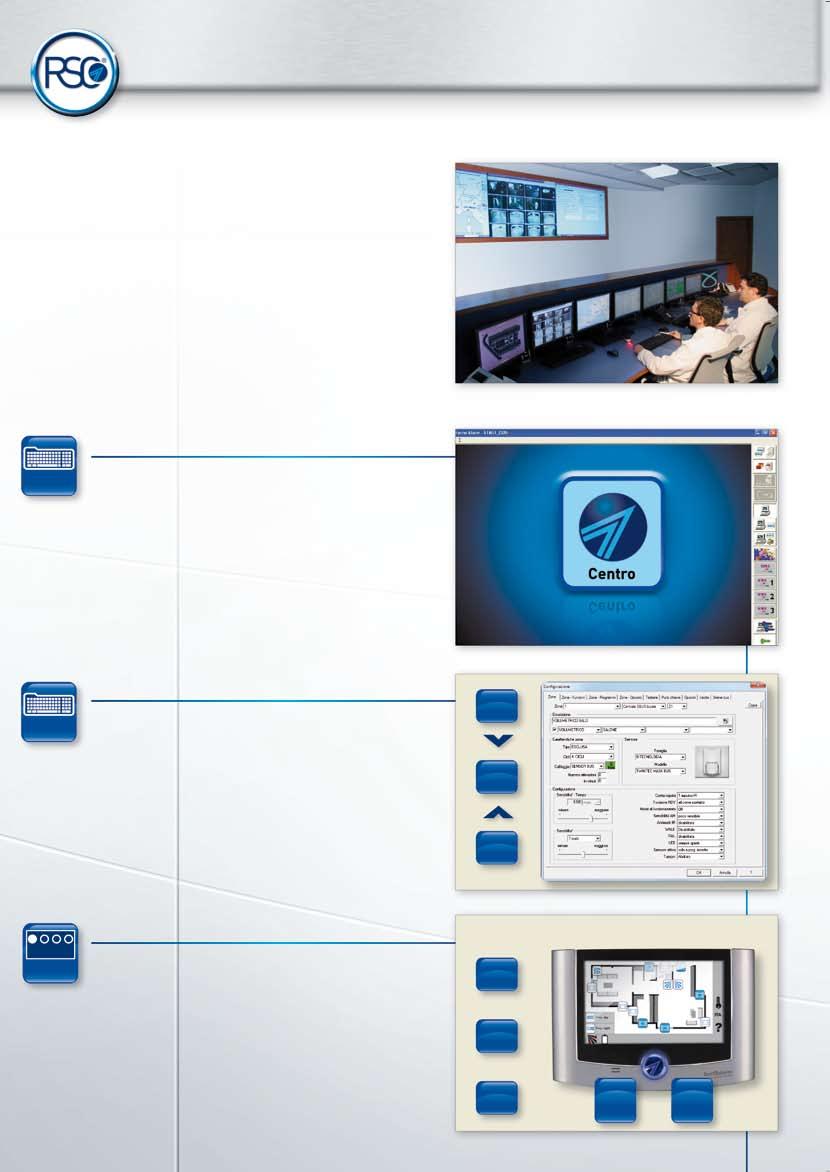

2 Technologia Tecnoalarm Systemy Tecnoalarm, które obsługują technologię RSC komunikują się ze stacją monitorującą transmitując dane i szczegółową sygnalizację. Stacja Tecnoalarm może programować i na bieżąco monitorować system na odległość, a przy użyciu zaawansowanych narzędzi diagnostycznych może także analizować i weryfikować parametry jego pracy. Konfiguracja Systemu Programowanie Programowanie parametrów i funkcji systemu może być wykonywane lokalnie lub zdalnie poprzez linię telefoniczną lub LAN przy użyciu oprogramowania Centro firmy Tecnoalarm. Oprogramowanie zawiera wiele narzędzi umożliwiających optymalizację ustawień i wybór najdogodniejszych spośród dostępnych opcji. Konfiguracja Linii Linie W podstawowej wersji na płycie centrali dostępnych jest 12 wejść standardowych i wejść typu BUS (adresowalne). Rozbudowany system może mieć do 0 linii dowolnego rodzaju dla czujek przewodowych i bezprzewodowych. System oferuje zaawansowane opcje konfiguracji dla linii standardowych czujek a jeszcze większe możliwości oferuje dla linii obsługiwanych przez cyfrowe czujki Tecnoalarm z technologią RDV i RSC. Czujki te umożliwiają zdalną weryfikację i analizę stanów alarmowych bezpośrednio w momencie wykrycia, przy użyciu narzędzi programistycznych stacji monitorowania. Jest to nowy koncept interakcji systemu z użytkownikiem znacząco wykraczający poza tradycyjne sposoby zdalnego zarządzania. (RDV i RSC są zarejestrowanymi znakami handlowymi chronionymi międzynarodowymi patentami. Przewodowe 2 Logika linii 0 Radiowe Grupy Grupy, klawiatury i czytniki Centrala TP200 może zarządzać 32 grupami alarmowymi. Obsługa i zarządzanie grupami realizowane są poprzez klawiatury i czytniki dostępne w szerokiej gamie modeli dostosowanych do różnych potrzeb. W ofercie jest klawiatura LCD300/S z syntezą głosu, nowa klawiatura LCDPROX1 z graficznym wyświetlaczem i czytnikiem zbliżeniowym kluczy, czytniki kart RFID i biometrycznych odcisków palców a także 7 calowa konsola dotykowa UTS. Autoryzacja użytkowników może być przeprowadzana przy użyciu 1000 kodów, 1000 czytników kluczy i kart RFID, 250 bezprzewodowych pilotów i 100 zdefiniowanych odcisków palców. Dostęp do chronionych stref może być zautomatyzowany i kontrolowany przez 16 harmonogramów i 6 liczników. KODY OBSŁUGI Kody 1000 Karty/klucze 1000 Odciski Palców Mapy 32 Ikony widżety

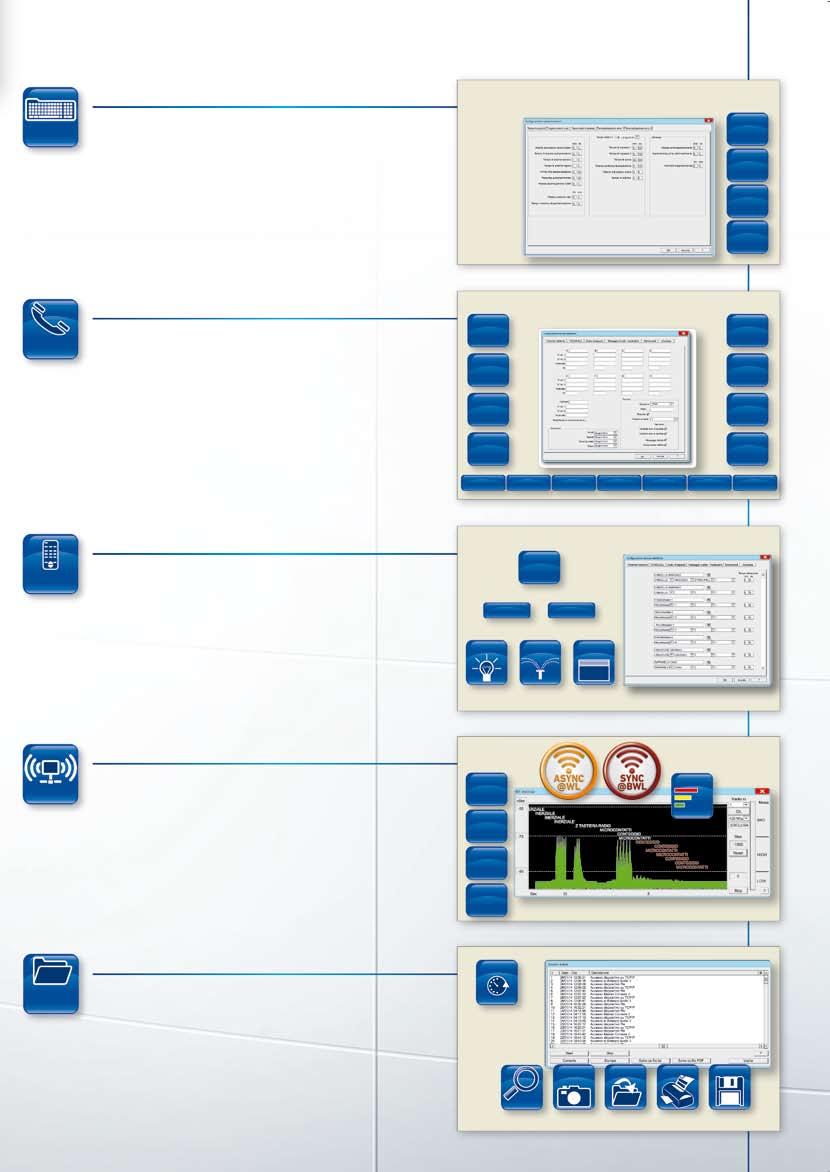

3 Konfiguracja Zegarów Programowanie zegarów Centrala TP200 umożliwia elastyczne dopasowanie zegarów do wszystkich zdarzeń związanych z funkcjonowaniem systemu alarmowego, niezależnie dla 32 grup. Ponadto, możemy wykorzystać 16 zegarów do ograniczenia dostępu dla użytkowników kodu, kart, pilotów. Do wprowadzenia automatycznych funkcji możemy wykorzystać 6 Timery oraz 10 Timerów cyklicznych. System pozwala na dostosowanie zarządzania lat kalendarzowych lub skorzystać z wiecznego kalendarza. PROGRAMOWANIE ZEGARÓW FUNKCJE AUTOMATYCZNE Dostęp użytkownika 16 Timer 6 Timer cykliczny 10 Kalendarz L / Konfiguracja Telefon Sekcja telefoniczna Centrala wspiera obsługę kanałów telefonicznych dzięki którym umożliwia przesłanie 1121 zdarzeń alarmowych. TP200 posiada zaimplementowaną obsługę linii PSTN a opcjonalnie moduł GSMGPRS instalowany na płytę główną centrali lub zewnętrzny moduł komunikatora TECNOCELL PRO a przez interfejs ESPLAN łączność Ethernet w sieciach IP. W zależności od modelu centrali i wykorzystywanego medium dostępowego połączenia mogą być realizowane w formie wiadomości głosowych, wiadomości SMS, transmisji danych FSK, DTMF i TCP/IP. Sygnalizacja alarmowa i powiadomienia są automatycznie generowane przy użyciu wgranego słownika. URZADZENIA KOMUNIKACYJNE PSTN GSMGPRS IP GSMZEW. PROTOKOŁY PSTN 136 GSMGPRS 2 IP 1 GSMZEW. 17 AUDIO SMS FSK RING DTMF DANE Zdalne Komendy Zdalne komendy Centrale TP200 obsługują 32 zdalne komendy, które umożliwiają interakcję użytkownika z systemem alarmowym poprzez połączenia telefoniczne i wiadomości SMS. Zdalne komendy mogą realizować sterowanie funkcjami systemu alarmowego jak również niezależnymi urządzeniami i systemami automatyki budynków jak np. ogrzewanie, klimatyzacja, oświetlenie itp. SMSLAN Zdalne komendy 32 DTMF ŚWIATŁO POMPY ŻALUZJE System Radiowy System bezprzewodowy Rozbudowa systemu jest możliwa także w przypadku gdy nie ma fizycznej możliwości poprowadzenia przewodowej instalacji bo wówczas istnieje możliwość zastosowania odbiorników radiowych obsługujących do 250 pilotów, 160 czujek a także do 6 bezprzewodowych klawiatur i sygnalizatorów. Komunikacja radiowa, w tym sygnalizacja alarmowa i testy kontrolne łączności, jest stale nadzorowana i analizowana pod kątem zakłóceń i może być na bieżąco kontrolowana. Tecnoalarm oferuje duży wybór bezprzewodowych czujek do pracy wewnątrz i na zewnątrz budynków a także do ochrony obwodowej. URZĄDZENIA BEZPRZEWODOWE KLAWIATURA 6 SYRENA 6 CZUJKI 160 PILOTY 250 RF MONITOR ZŁY WYSOKI NISKI dbm POZIOM Plik Zdarzeń Dziennik zdarzeń Dziennik zdarzeń zawiera spis wszelkich zdarzeń dotyczących systemu alarmowego tj. alarmy, informacje diagnostyczne, zmiany statusu. Do pamięci centrali alarmowej zapisywanych jest do 32,000 pozycji z dokładnym oznaczeniem czasowym ich zajścia. Ponadto każdy alarm zgłoszony przez czujkę RSC zawiera załącznik graficzny prezentujący przebieg detekcji w momencie wykrycia naruszenia. PAMIĘĆ ZDARZEŃ SZUKANIE ALARMY GRAFICZNE POBIERANIE DRUKOWANIE ZAPIS

4 MONITORING KAMER Zarzadzanie kamerami Panele dotykowe UTS V obsługują kamery analogowe w standardzie 960H. Podłączone bezpośrednio przy pomocy kabla UTP do wbudowanych transformatorów wideo Balun. Kamera może być powiązana ze strefą, grupą lub zdalna komendą. Kamery mogą być wyświetlane pojedyńczo lub w podziale na. Panel dotykowy UTS V obsługuje do kamer. Panel dotykowy UTS V obsługuje do kamer. W programowaniu zaawansowanym panela dotykowego możemy układać scenariusze automatycznego wyświetlania kamery powiązanej z alarmem strefy. PROGRAMOWANIE ZAAWANSOWANE Programowanie zaawnsowane Funkcja programowania zaawansowanego rozszerza możliwości programowania central pozwalając na integrację systemu alarmowego z zaawansowaną automatyką budynku. Funkcja oferuje rozwiązania dla zadań realizowanych zwykle przez kosztowne, dedykowane zewnętrzne urządzenia PLC z programowalną logiką. Wejścia, wyjścia, kanały, zdalne komendy centrali mogą być dowolnie powiązane ze zdarzeniami na zasadzie makr. Makra mogą wykorzystywać zegary i liczniki. AKCJE 20 ZEGARY 512 LICZNIKI 256 NR TELEF. TABLICE SYNOPTYCZNE 16 TECNO OUT Tecno Out Dzięki TecnoOut współpraca z zewnętrznymi systemami stała się łatwiejsza i bardziej efektywna co przyczyniło się do znacznej poprawy komfortu jego użytkowania. Bezpieczeństwo danych w sieci zostało zabezpieczone kluczem szyfrowania AES. TCP/IP PASSPHRASE AES 12BIT mytecnoalarm Aplikacja mytecnoalarm na urządzenia IPhonem IPad oraz system operacyjny Android pozwala na zarządzanie systemem alarmowym w bardziej naturalny i intuicyjny sposób. Komunikacja pomiędzy aplikacją a centralą alarmową odbywa się w czasie rzeczywistym. Graficzne ikony pozwalają użytkownikowi w prosty sposób włączać lub wyłączać grupy i zdalne komendy, jak również sprawdzać ich stan. mytecnoalarm: niezbędne narzędzie do zarządzania i monitorowania systemu. Dostępne modele PSTN MODUŁ GSMGPRS MODUŁ IP MODUŁ PROGRAMOWANIE ZAAWANSOWANE TECNO OUT ZASILACZ OBUDOWA METAL TP200 F101T0PL Opcja Opcja Opcja A

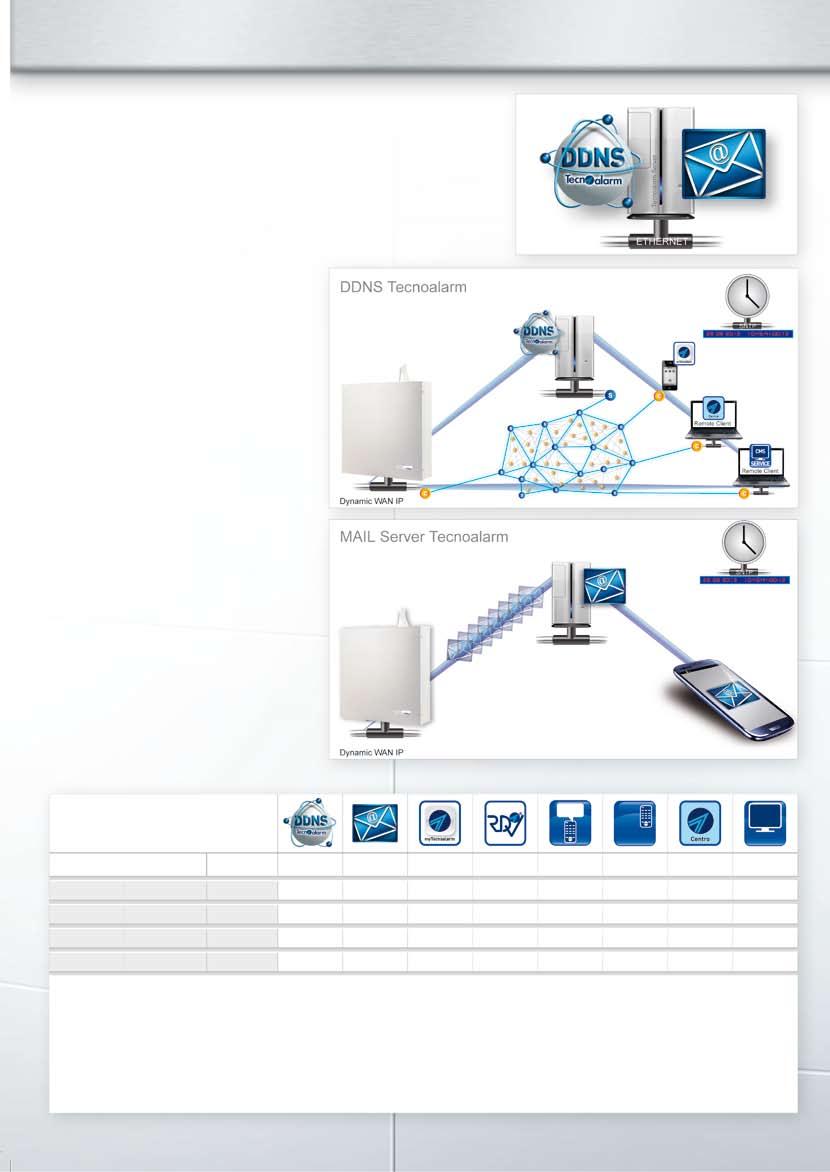

5 Serwis Tecnoalarm Serwer Tecnoalarm TECNOALARM oferuje swoim klientom bezpłatny dostęp do usług w sieci Internet. Centrala TP200 integruje zarządzanie usług w sieci Internet: DDNS, SNTP i TECNOALARM. DDNS Serwis DDNS Tecnoalarmu ma za zadanie rejestrować adresy WAN IP i nazwy zgłaszających się central po czym rozpowszechnia je w Internecie. W momencie gdy centrala TP200 wykrywa zmianę swojego adresu WAN IP to powiadamia o tym serwer DDNS Tecnoalarm, który z kolei aktualizuje swój rejestr i wysyła informację o nowym adresie do serwerów DNS w Internecie. SNTP Włączenie autoryzacji funkcji SNTP w centrali TP200 pozwala utrzymć swój wewnętrzny zegar zsynchronizowany z serwerem NTP. Central TP200 umożliwia wysyłanie do adresów o zaistaniałych zdarzeniach wraz z dokładnym czasem i stanem systemu. Usługa realizowana je poprzez MAIL SERVER TECNOALARM i jest usługa bezpłatną Zarządzanie telefonem SMS ZDALNA KOMENDA CMS SERWIS Protokoły komunikacyjne Klasa ATE DDNS MAIL APP RDV SMS Zdalna komenda Monitoring Obsługa PSTN ATE2 GSMGPRS* ESP GSMGPRS ATE2 i ATE IP* ESP LAN ATE2 I ATE GSMEXT* TECNOCELL ATE2 *Protokoły komunikacyjne GSMGPRS, GSMEXT ora IP są opcjonalne i wymagają instalacji odpowiedniego interfejsu. Klasa ATE Klasa ATE definiuje urządzenia do transmisji informacji o alarmie (ATE). Zgodnie z obowiązującymi w przepisach kryteriów pracy, jest 6 klas od ATE1 do ATE6. Protokoły w centrali TP200 są klasyfikowane jako ATE2 lub ATE, w zależności który protokół komunikacyjny jest używany. Klasa ATE wymaga użycia zaszyfrowanego protokołu. Protokół IP został zakwalifikowany do klasy ATE po przeprowadzeniu wewnętrznych testów przez firmę Tecnoalarm. Zastosowanie EN zgonie z klasami Grade stosowanymi w systemach bezpieczeństwa, standard EN definiuje typy urządzeń ostrzegania (syreny, komunikatory telefoniczne) jak również klasę urządzeń do transmisji alarmu. Dla chcących zgłębić ten temat została wydana publikacja firmy Tecnoalarm: Antywłamaniowe systemy alarmowe Przewodnik po normach europejskich.

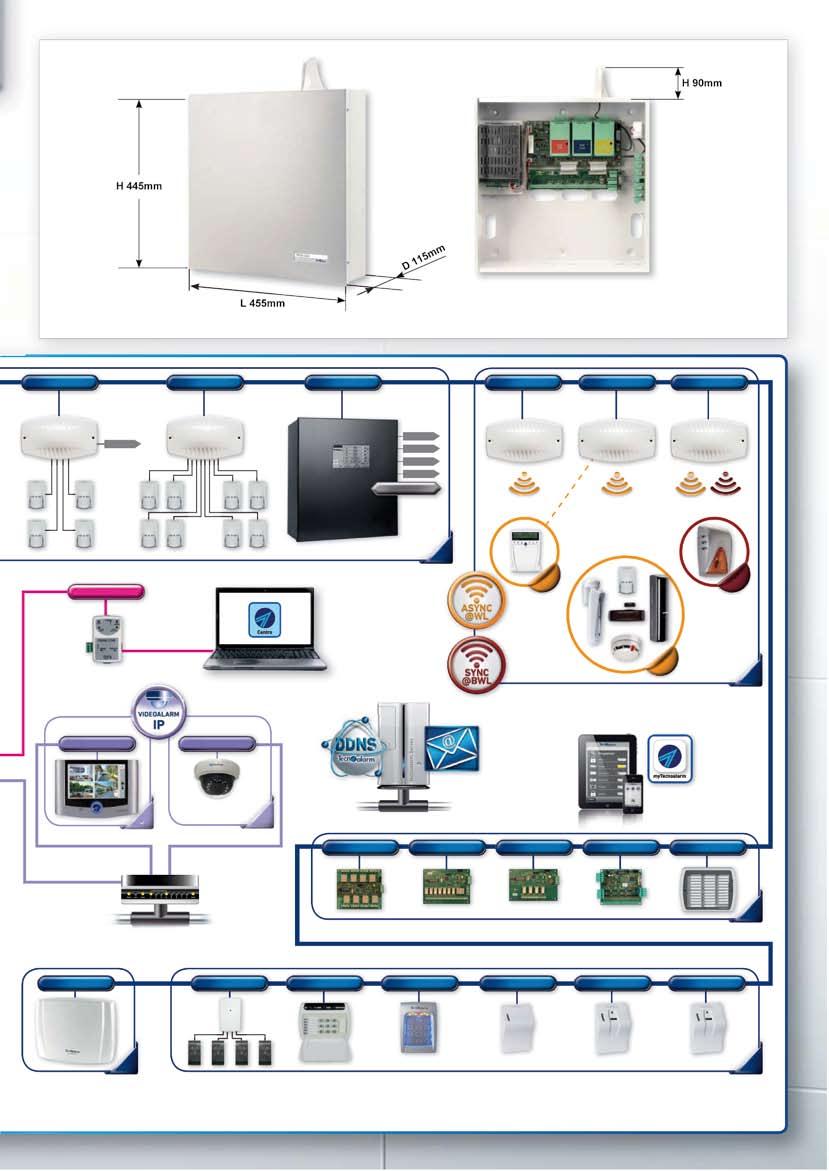

6 TP200 Konfiguracja systemu Wejścia Standard* LINIA BUS (Winbeam) SENSOR BUS CPU ESP IN SPEED STD 12 SPEED SPEED SPEED ALM SPEED PLUS SPEED PLUS SPEED ALM PLUS *Wejścia standardowe możemy zaprogramować jako: NC normalnie zamknięte, NO normalnie otwarte BIL pojedynczy rezystor, B2 podwójny rezystor. Dodatkowo możemy zaprogramować: czas, zliczanie impulsów i czujki inercyjne. UTS V UTS V UTS E Kamery Nagrywanie Wyświetlanie 1/ Kamery Nagrywanie Wyświetlanie 1/ Kamery Nagrywanie Wyświetlanie 2 1/ SPEED ALM PLUS SPEED PLUS SPEED PLUS SPEED ALM SPEED SRA SRA SRINT SRINT OUT2 OUT2 OUT2 OUT2 OUT1 OUT1 OUT1 OUT1 OUT1 SYRENA BUS LCDPROX1 LCD300/S UTS, SERIAL BUS MUX + SRA SIR OUT1 OUT2 + OUT1 + OUT2 UTS V UTS V UTS RS5 PROG INTERFEJS RS5 RS5 ESP LAN ESP GSMGPRS ETHERNET PORT ESP OUT6OC ESP IN 32 SAEL 2010 BUS SIRTEC BUS 2 Etykieta, która oznacza jak wiele urządzeń danego typu może być podłączone

7 SPEED SPEED STD TAPS BUS RX300/336 RTX200/336 RTX500 BWL OUT1 + SRA + SRINT OUT 1 OUT 2 SYRENA BUS 50 PROG USB UTS E IP KAMERA 3 2 ETHERNET ESP RP ESP RSP ESP RS ESP32OCN SINOTTICO 32N ROUTER ETHERNET 2 TECNOCELLPRO PL TP SKN PROX K6N DIGITEX APR CARD APR FINGER APR FINGERCARD 1 32

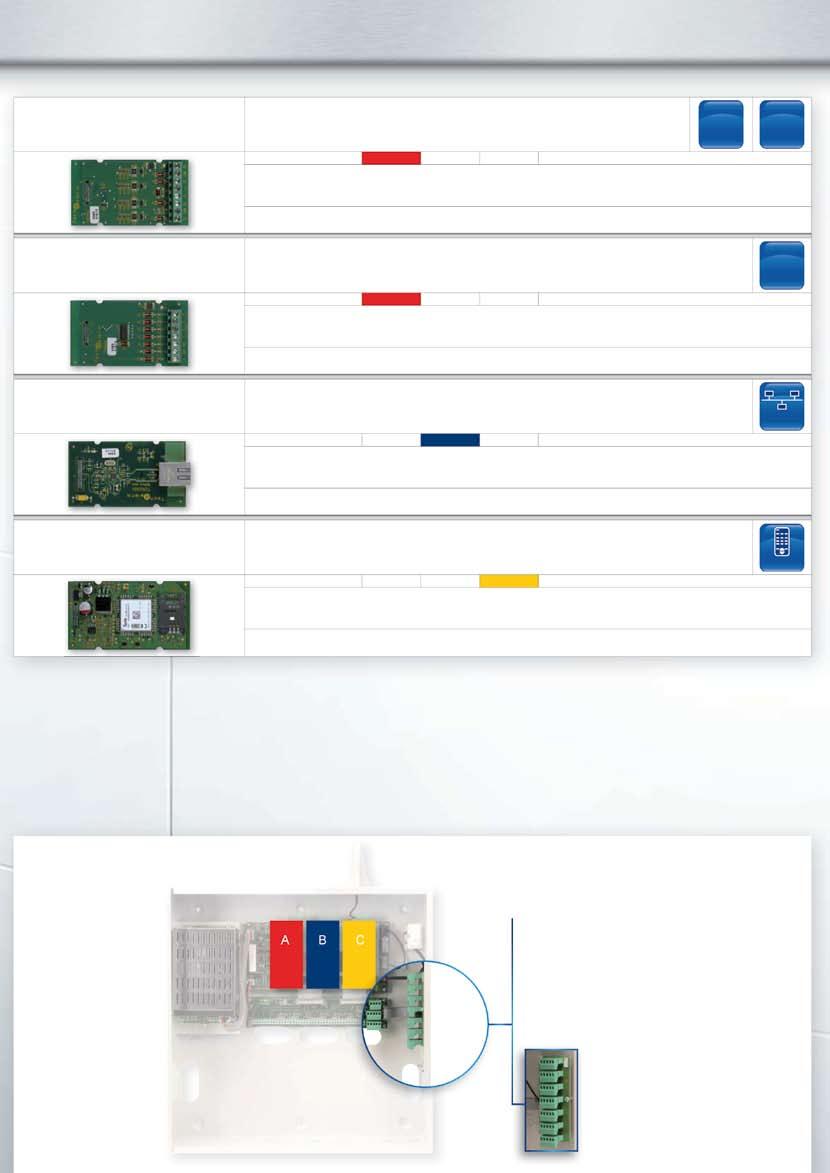

8 Rozszerzenia wewnętrzne i interfejsy ESP IN Pozycja montażu A B C Moduł rozszerzeń dla wejść standardowych (NO, NC, 1 parametr, 2 parametry) lub cyfowych barier typu Winbeam/S Doorbeam/S Linia Bus Win/Door Linie standardowe nr. F127ESPIN ESP OUT6OC 6 Wyjść Pozycja montażu A B C Moduł rozszerzeń 6 wyjść OC dowolnie programowalnych nr. F127ESPOUT6OC ESP LAN Pozycja montażu A B C IP Interfejs do podłączenia centrali do sieci Ethernet Pozwala na zdalne zarządzanie i zdalne programowanie bezpośrednio przez oprogramowanie TCP / IP. nr. F127ESPLAN ESP GSMGPRS Pozycja montażu A B C Moduł telefonu GSM / GPRS. Moduł pozwala na zastosowanie jako nośnik komunikacji (słownej, danych, sterowania systemem) również w sieci GSMGPRS. GSMGPRS nr. F127ESPGSMGPRS Pozycja montażu SERIAL BUS MUX Moduł jest wyposażeniem standardowym centrali TP200, który umożliwia podłączenie pojedyńczych urzadzeń magistrali RS5 do każdego terminala niezależnie.

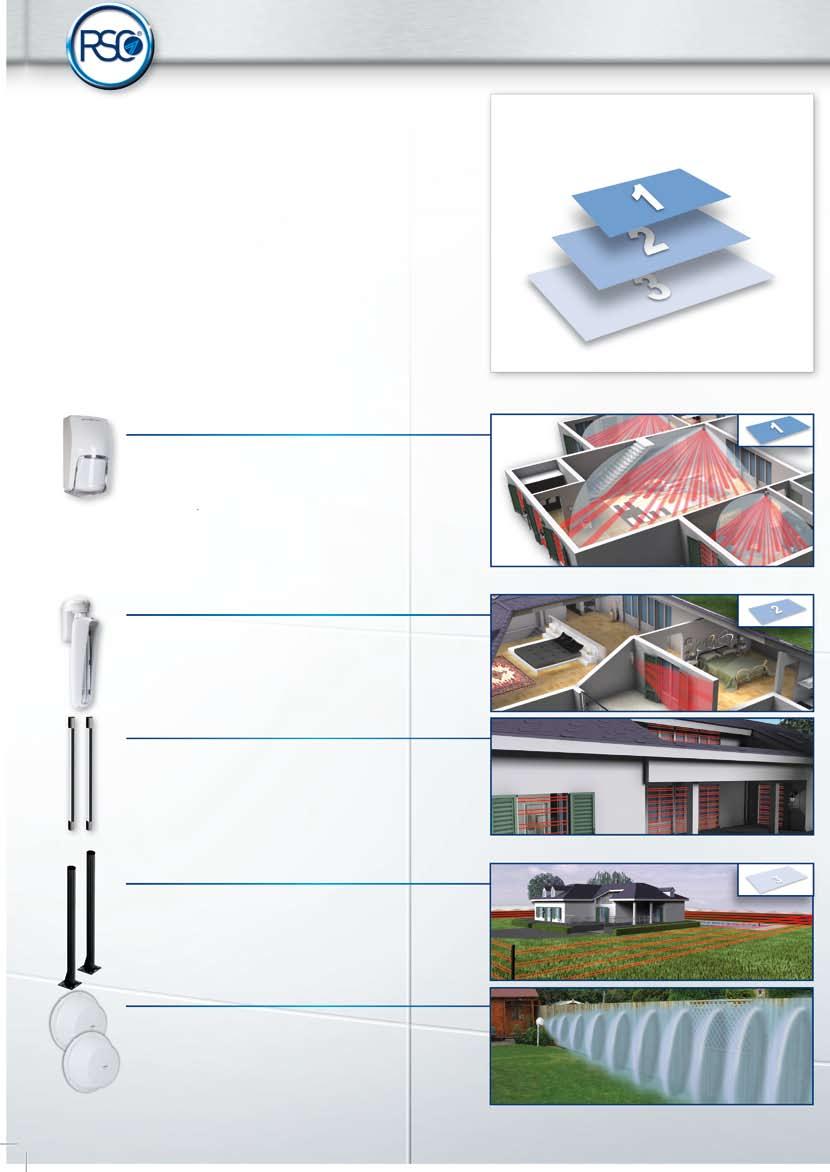

9 Stopień ochrony W trakcie przygotowań związanych z projektem budowy systemu alarmowego instalator powinien przeprowadzić inspekcję budynku lub obszaru w celu ocenienia ryzyka i identyfikacji wszystkich możliwych zagrożeń ze strony włamywaczy. Instalator powinien rozpatrzyć następujące zagadnienia: Miejsce instalacji Ryzyko środowiskowe Wartości, które mają być chronione Wymagania dotyczące zabezpieczenia klienta Trzy strefy ochrony Klasa zabezpieczenia definiowana jest w Europejskiej Normie EN i jej pokrewnych. Norma wyróżnia stopnie i określa wymagania: od stopień 1 dla niskiego ryzyka do stopień dla najwyższego ryzyka. Aby zgłębić zagadnienie należy skorzystać z przewodnika wydanego przez firmę Tecnoalarm Antywłamaniowe systemy alarmowe Przewodnik po normach europejskich W budowie systemu alarmowego można wyróżnić trzy strefy: Pierwsza strefa ochrona kluczowych obszarów wewnątrz domu (sypialnia, salon itp.) Druga strefa ochrona zewnętrznych punktów dostępowych (drzwi i okna) Trzecia strefa ochrona obwodowa ogrodu (ogrodzenie, brama) TWINTEC BUS Wewnętrzne czujki dualne z funkcjami RSC o wysokim stopniu zaawansowania i innowacyjności opartych na doświadczeniu Tecnoalarmu. Wyrafinowany sposób cyfrowego przetwarzania sygnałów z detekcji podczerwieni i mikrofal umożliwia weryfikację alarmu. Obsługiwane logiki detekcji AND/OR oraz WALK można łączyć z funkcją RDV. Ponadto detektory posiadają możliwość autodiagnostyki i kompensacji temperatury. TRIRED BUS Detekcja w czujce realizowana jest w oparciu o 3 nakładające się kurtyny wiązek podczerwonych. Czujka przeznaczony jest do pracy na zewnątrz i zapewnia zasięg detekcji do 30 metrów. Czujka może być montowany na ścianach lub innych powierzchniach i miejscach zapewniających odpowiedni obszar detekcji. Może służyć do zabezpieczania okien, drzwi, tarasów i innych obszarów w pobliżu budynku. WINBEAM DOORBEM To aktywne bariery podczerwieni doskonałe do zabezpieczenia zewnętrznych stron okien i drzwi w dowolnych budynkach. Są łatwe w instalacji i mieszczą się wewnątrz ram i framug. Ich obudowy są odporne na uszkodzenia mechaniczne i trudne warunki pogodowe. Ponadto bariery posiadają mechanizm synchronizacji zapobiegający przed interferencjami i zakłócaniem wiązek. Bariery prezentują się profesjonalnie i elegancko, doskonale aranżują się z każdym stylem architektonicznym. BEMTOWER To aktywna bariera podczerwieni montowana na zewnątrz w stojących aluminiowych kolumnach. Szerokie możliwości konfiguracyjne pozwalają stworzyć w zależności od potrzeb i przy użyciu większej ilości kolumn zamknięty obwód o wielu bokach na dużym obszarze. Pierwsza strefa Druga strefa Trzecia strefa EXPLORER BUS To bariera stworzona w oparciu o wieloletnie doświadczenie firmy Tecnoalarm w produkcji systemów zabezpieczeń obwodowych dla obiektów o strategicznym i wysokim znaczeniu takich jak obszary przemysłowe, place magazynowe, elektrownie, lotniska, jednostki wojskowe, penitencjarne itp.

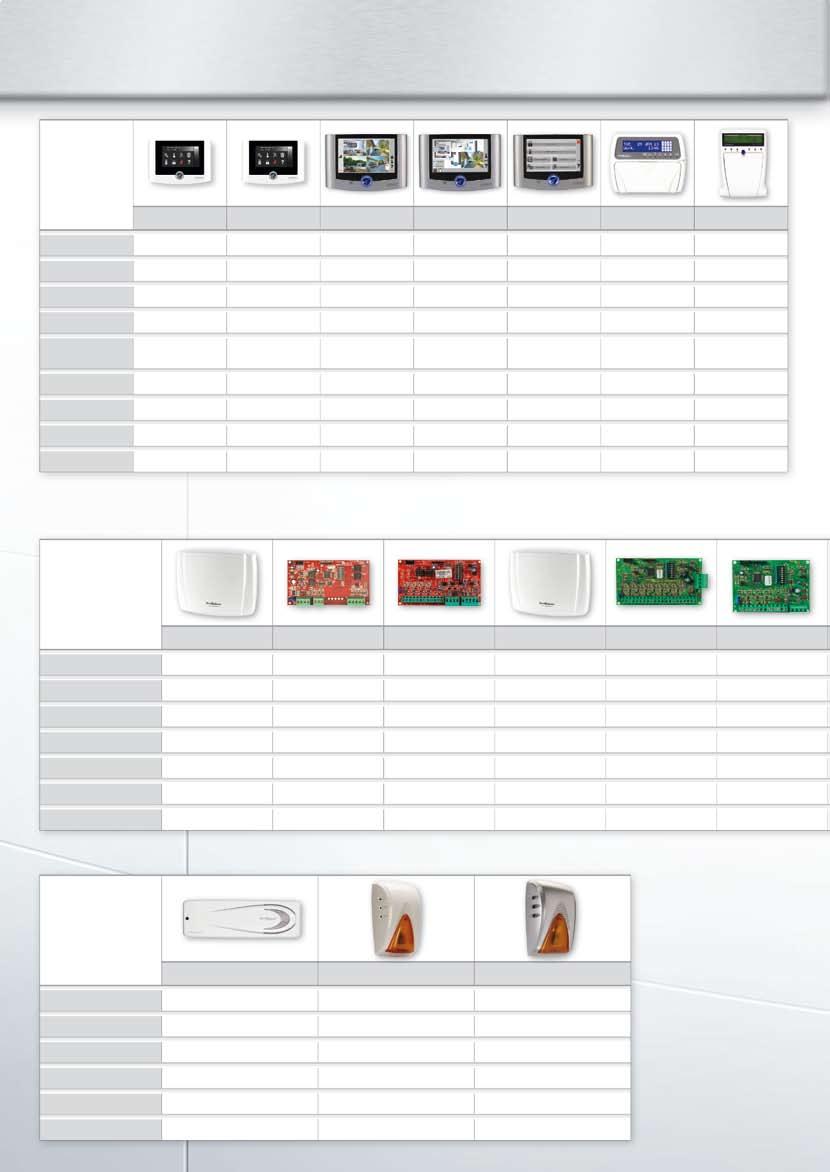

10 Urzadzenia magistralowe KLAWIATURY UTS.3 PROX UTS.3 UTS V UTS V UTS LCDPROX1 LCD300/S KODY BRYLOKI GRUPY SYNTEZA MOWY 15 z z z z 32 WYŚWIETLACZ TFT,3 pojemnościowy ekran dotykowy TFT,3 pojemnościowy ekran dotykowy TFT 7 pojemnościowy ekran dotykowy TFT 7 pojemnościowy ekran dotykowy TFT 7 rezystancyjny ekran dotykowy LCD graficzny wyświetlacz LCD 2 x 16 znaków MAPY Opcja* Opcja* Opcja* PORT USB KAMERY WIDEO F127UTS3P F127UTS3 F127UTSV F127UTSV F127TSP7L F127LCDPROX1 F127LCD300S MODUŁY WEJŚĆ SPEED ALM PLUS SPEED PLUS SPEED PLUS SPEED ALM PL SPEED SPEED ZASILACZ WEJŚCIA WYJŚCIA PORTY ADRESOWALNE SYRENY ADRESOWALNE OBUDOWA 1.A 1.A adresowalnych adresowalnych adresowalne standardowe standardowych standardowych standardowych porty 1 port 1 port 1 port Opcjonalnie Opcjonalnie Opcjonalnie Opcjonalnie F101SPEALMPLUS F101SPEEDPLUS F101SPEEDPLUS F101SPEEDALMPL F101SPEED F101SPEED SYRENY ADRESOWALNE SIRTEC BUS SAEL 2010 BUS SAEL 2010 PRO BUS GRUPY TRYBY ALARMU 1 do 32 1 do 32 1 do ANTYPIANKA ANTYWIERCENIE OBUDOWA ASA ASA lub Aluminium ASA lub Aluminium F105SIRTECBUS F105S2010BUS/LAL F105S2010PBUSAL

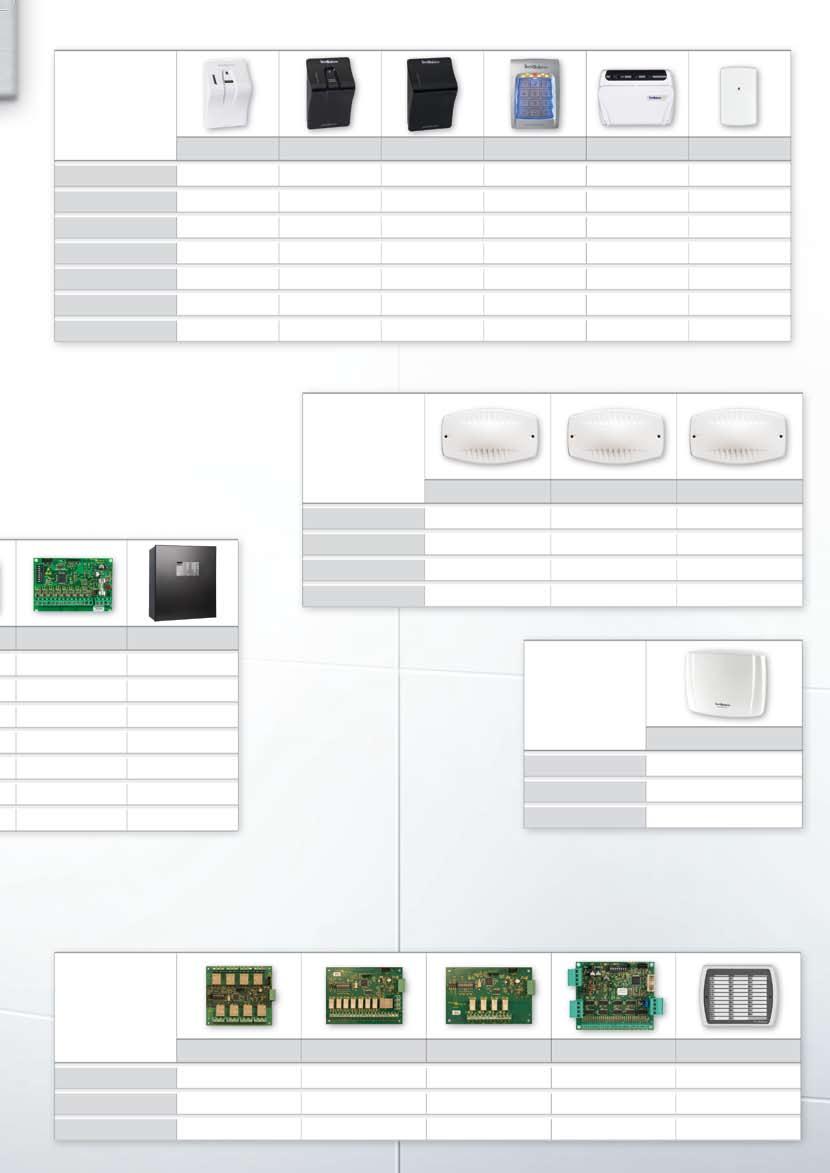

11 URZADZENIA KONTROLI PRZEJŚCIA STREFOWE APR FINGERCARD APR FINGER APR CARD DIGITEX PROX K6N TP SKN ODCZYT PALCA KARTY RFID BRELOKI KODY GRUPY PAMIĘĆ Odcisków palców F103APRFINCAR F103APRFIN F103APRCARD F103DIGITEX F127PROXK6N F127TPSKN ODBIORNIKI SYSTEMU RADIOWEGO RX300/336 RTX200/336 RTX500 BWL FUNKCJE ODBIORNIK ODBIORNIKNADAJNIK ODBIORNIKNADAJNIK PROTOKOŁY CZĘSTOTLIWOŚĆ Async@wl Async@wl Sync@bwl + Async@wl RX 33MHz/6MHz TX 6MHz RX 33MHz/6MHz 33MHz/6MHz komunikacji wielokanałowej F102RX300 F102RTX200 F102RTX500 SPEED STD TAPS BUS A GSM standardowych TECNOCELLPRO PL 1 port FUNKCJE Dodatkowy nadajnik telefoniczny GSM Opcjonalnie PROTOKOŁY backup F101SPEEDSTD F107TAPSBUS F10TECNOC/PPL MAGISTRALOWE MODUŁY WYJŚĆ ESP RP ESP RSP ESP RS ESP32OCN SINOTTICO 32N WYJŚCIA dowlnie programowalnych A przekaźniki dowlnie programowalnych dowlnie programowalnych 1x A + 7 x 0,3A przekaźniki 0,3A przekaźniki 32 dowlnie programowalne OC 32 dowlnie programowalne LEDy OBUDOWA opcja opcja opcja opcja F127ESPRP F127ESPRSP F127ESPRS F127ESP32OCN F127SINOTTICON

12 TP200 SPECYFIKACJA TECHNICZNA Linie Wyjścia FUNKCJE SYSTEMU ZARZĄDZANIE DOSTĘPEM FUNKCJE AUTOMATYCZNE FUNKCJE TELEFONU Dostępna ilość linii 0 Płyta główna 12 standardowych adresowalnych Linie przewodowe 2 Linie radiowe 160 Płyta główna 6 programowalnych +1 Syreny 32 Magistrala RS5 3 Synteza głosu Pamięć zdarzeń Grupa 32 Kody 1000 Odciski palców 100 Karty RFID / breloki 1000 Piloty 250 Timers 6 Ograniczenie dostępu 16 Kalendarz Czteroletni lub Nieskończony Zdalne komendy 32 Timers cykliczne 10 TCS (test połączenia TCP/IP) Kanały Główna linia GSMGPRS (opcja na CPU) GSM (opcja na RS5) IP (opcja na CPU) ESP GSMGPRS TECNOCELLPRO PL ESPLAN Ilość wysyłanych zdarzeń 1097 Nr telefonu oraz adresy IP + rezerwowych Wywoływanie zdarzeń 96 Dostepne protokoły 216 ROZBUDOWA MODUŁOWA PROGRAMOWANIE ZAAWANSOWANE Akcesoria ELEKTRYCZNE DANE TECHNICZNE SPECYFIKACJA FIZYCZNA Moduły wejść/wyjść 50 Moduły radiowe 3 Klawiatury 32 Klawiatury strefowe 32 Moduły wyjść 2 Telefon GSM 1 Syreny BUS 2 Syreny radiowe 6 Klawiatury radiowe 6 Akcjeoperacje 20 Timers 512 Liczniki 256 Telefony Moduły wyjść 16 App (iphone + Android) BMS (Tecno Out) Podłączenie drukarki Opcja Napięcie pracy 230V AC +/ 10% 50Hz Pobór płyty 13.V DC Zasilacz Akumulator Klasa środowiskowa Obudowa Wymiary Wysokość anteny Waga Temperatura pracy Wilgotność względna (bez kondensacji) 1.V DC 2 x 12V /17Ah II Metal 55 x 5 x 115mm 90mm 7,Kg 10 C +55 C 93% Certyfikat EN GRADE 3 Videoalarm CCTV IP ul.łukasińskiego Szczecin tel fax tel. kom
