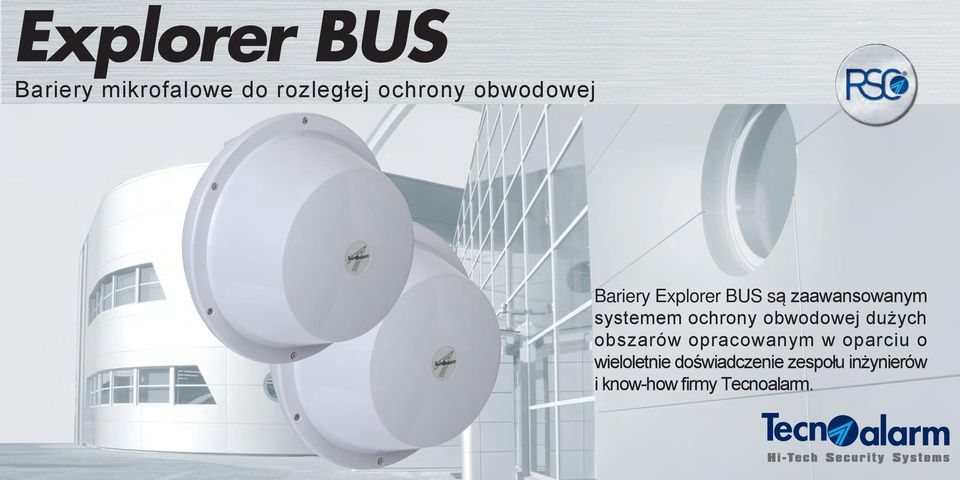

1 Explorer BUS Bariery mikrofalowe do rozległej ochrony obwodowej Bariery Explorer BUS są zaawansowanym systemem ochrony obwodowej dużych obszarów opracowanym w oparciu o wieloletnie doświadczenie zespołu inżynierów i know-how firmy Tecnoalarm.

2 Technologia firmy Tecnoalarm Zdalna Kontrola Czułości (z ang. Remote Sensitivity Control ) to technologia pozwalająca zdalnie nadzorować pracę wszystkich komponentów systemu alarmowego poprzez modem, GSM lub LAN w dowolnym momencie i miejscu bez potrzeby fizycznej ingerencji do obudowy urządzeń. Możliwość konfiguracji i regulacji systemu ze zdalnej lokalizacji zwiększa precyzję regulacji, usprawnia proces oraz redukuje koszty instalacji i konserwacji systemu. Zdalne zarządzanie pracą barier jest realizowane przy użyciu 6 narzędzi diagnostycznych zapewniających sprawne funkcjonowanie systemu ochrony obwodowej zarówno pod względem elektrycznym jak i optyczno-mechanicznym.

3 Zarządzanie Zone Configuration Hardware Compatibility Zone Monitor Photo Alarm Data File Events Serial Data Analysis Alignment Monitor Noise test Serial port Sensor BUS Sync Ligne téléphonique Serial BUS Sensor BUS Sync Funkcje i instrukcje instalacji

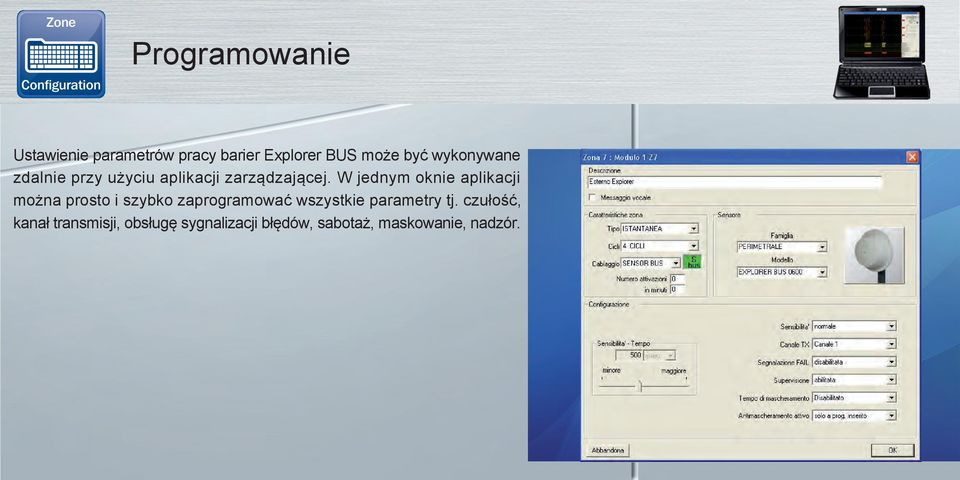

4 Zone Configuration Programowanie Ustawienie parametrów pracy barier Explorer BUS może być wykonywane zdalnie przy użyciu aplikacji zarządzającej. W jednym oknie aplikacji można prosto i szybko zaprogramować wszystkie parametry tj. czułość, kanał transmisji, obsługę sygnalizacji błędów, sabotaż, maskowanie, nadzór.

5 Hardware Compatibility Weryfikacja zgodności sprzętowej Funkcja weryfikacji zgodności sprzętowej pozwala na sprawdzenie statusu wszystkich urządzeń systemu alarmowego wpiętych w magistralę danych centrali. Dzięki temu możliwe jest wykrycie zainstalowanych i działających urządzeń oraz ustalenie i weryfikacja ich adresu. Nadajnik i odbiornik barier widziane są osobno. Dla każdego dostępna jest informacja o wersji sprzętowej i programowej, poziomie zasilania i stanie akumulatora.

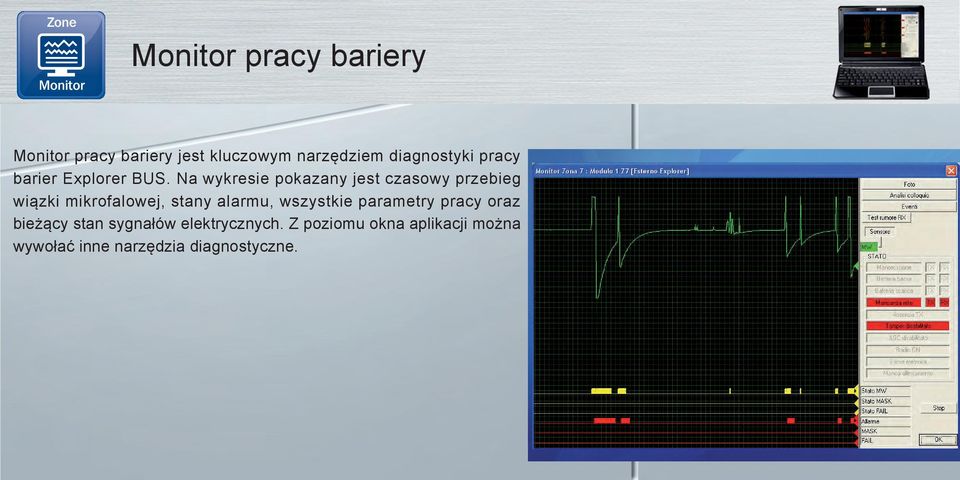

6 Zone Monitor Monitor pracy bariery Monitor pracy bariery jest kluczowym narzędziem diagnostyki pracy barier Explorer BUS. Na wykresie pokazany jest czasowy przebieg wiązki mikrofalowej, stany alarmu, wszystkie parametry pracy oraz bieżący stan sygnałów elektrycznych. Z poziomu okna aplikacji można wywołać inne narzędzia diagnostyczne.

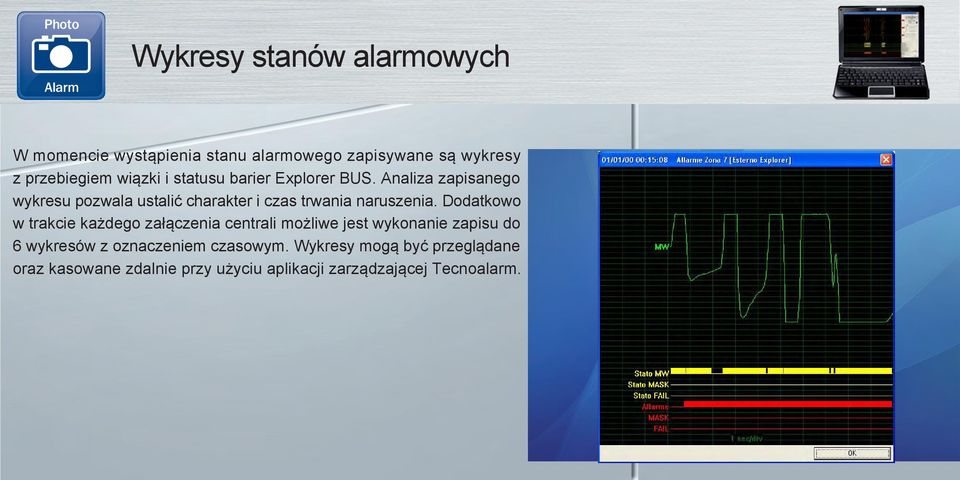

7 Photo Alarm Wykresy stanów alarmowych W momencie wystąpienia stanu alarmowego zapisywane są wykresy z przebiegiem wiązki i statusu barier Explorer BUS. Analiza zapisanego wykresu pozwala ustalić charakter i czas trwania naruszenia. Dodatkowo w trakcie każdego załączenia centrali możliwe jest wykonanie zapisu do 6 wykresów z oznaczeniem czasowym. Wykresy mogą być przeglądane oraz kasowane zdalnie przy użyciu aplikacji zarządzającej Tecnoalarm.

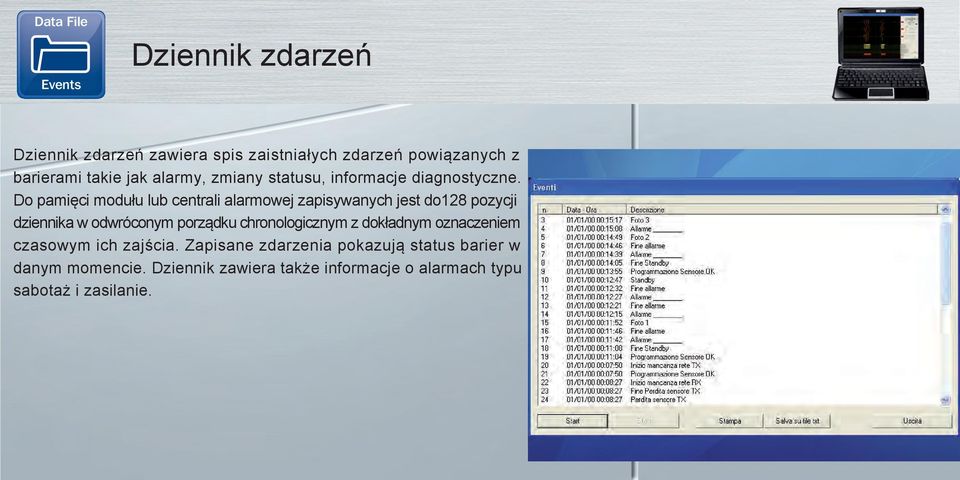

8 Data File Events Dziennik zdarzeń Dziennik zdarzeń zawiera spis zaistniałych zdarzeń powiązanych z barierami takie jak alarmy, zmiany statusu, informacje diagnostyczne. Do pamięci modułu lub centrali alarmowej zapisywanych jest do128 pozycji dziennika w odwróconym porządku chronologicznym z dokładnym oznaczeniem czasowym ich zajścia. Zapisane zdarzenia pokazują status barier w danym momencie. Dziennik zawiera także informacje o alarmach typu sabotaż i zasilanie.

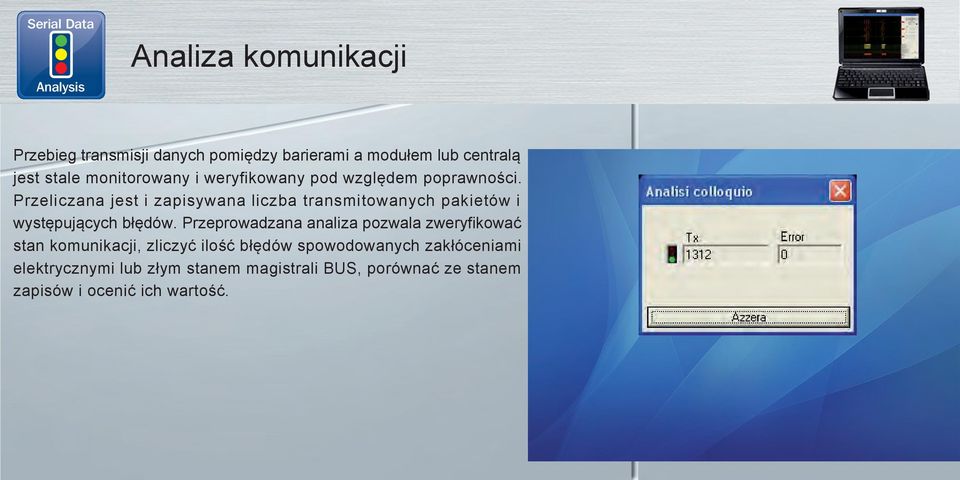

9 Serial Data Analysis Analiza komunikacji Przebieg transmisji danych pomiędzy barierami a modułem lub centralą jest stale monitorowany i weryfikowany pod względem poprawności. Przeliczana jest i zapisywana liczba transmitowanych pakietów i występujących błędów. Przeprowadzana analiza pozwala zweryfikować stan komunikacji, zliczyć ilość błędów spowodowanych zakłóceniami elektrycznymi lub złym stanem magistrali BUS, porównać ze stanem zapisów i ocenić ich wartość.

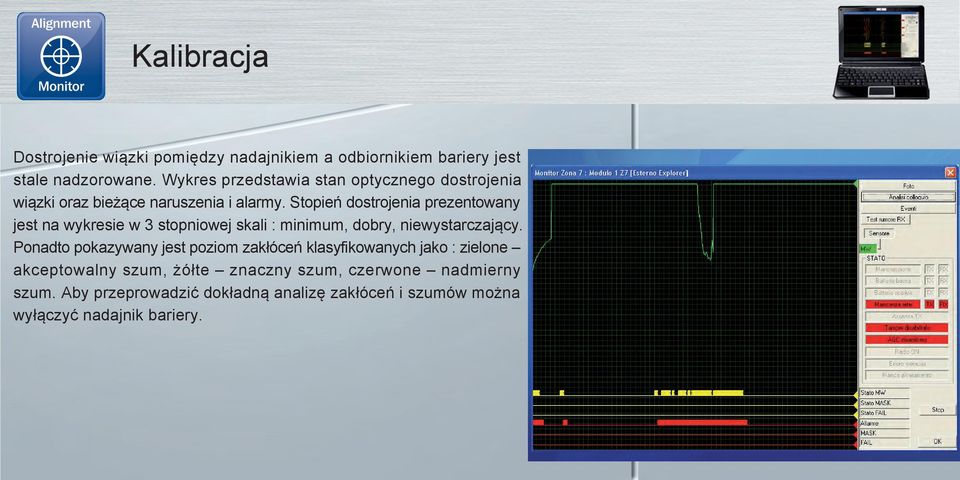

10 Alignment Monitor Kalibracja Dostrojenie wiązki pomiędzy nadajnikiem a odbiornikiem bariery jest stale nadzorowane. Wykres przedstawia stan optycznego dostrojenia wiązki oraz bieżące naruszenia i alarmy. Stopień dostrojenia prezentowany jest na wykresie w 3 stopniowej skali : minimum, dobry, niewystarczający. Ponadto pokazywany jest poziom zakłóceń klasyfikowanych jako : zielone akceptowalny szum, żółte znaczny szum, czerwone nadmierny szum. Aby przeprowadzić dokładną analizę zakłóceń i szumów można wyłączyć nadajnik bariery.

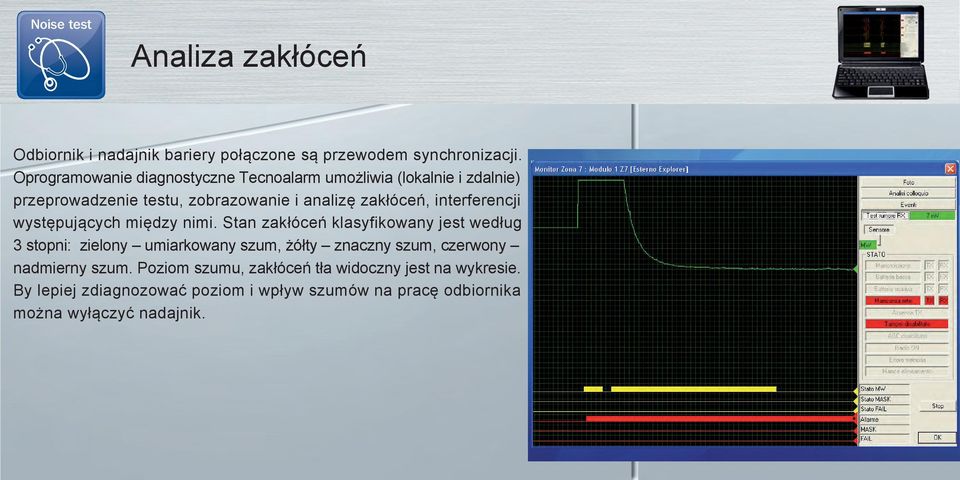

11 Noise test Analiza zakłóceń Odbiornik i nadajnik bariery połączone są przewodem synchronizacji. Oprogramowanie diagnostyczne Tecnoalarm umożliwia (lokalnie i zdalnie) przeprowadzenie testu, zobrazowanie i analizę zakłóceń, interferencji występujących między nimi. Stan zakłóceń klasyfikowany jest według 3 stopni: zielony umiarkowany szum, żółty znaczny szum, czerwony nadmierny szum. Poziom szumu, zakłóceń tła widoczny jest na wykresie. By lepiej zdiagnozować poziom i wpływ szumów na pracę odbiornika można wyłączyć nadajnik.

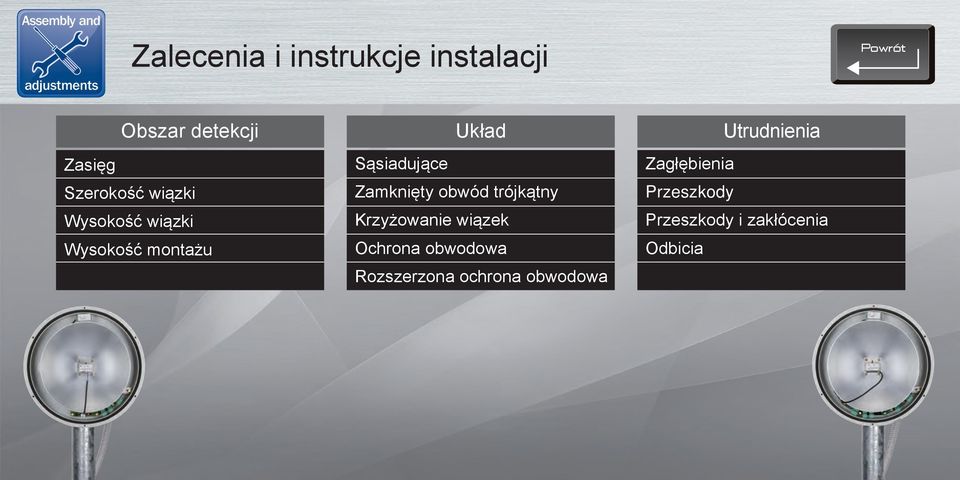

12 Zalecenia i instrukcje instalacji Obszar detekcji Zasięg Szerokość wiązki Wysokość wiązki Wysokość montażu Układ Sąsiadujące Zamknięty obwód trójkątny Krzyżowanie wiązek Ochrona obwodowa Rozszerzona ochrona obwodowa Utrudnienia Zagłębienia Przeszkody Przeszkody i zakłócenia Odbicia

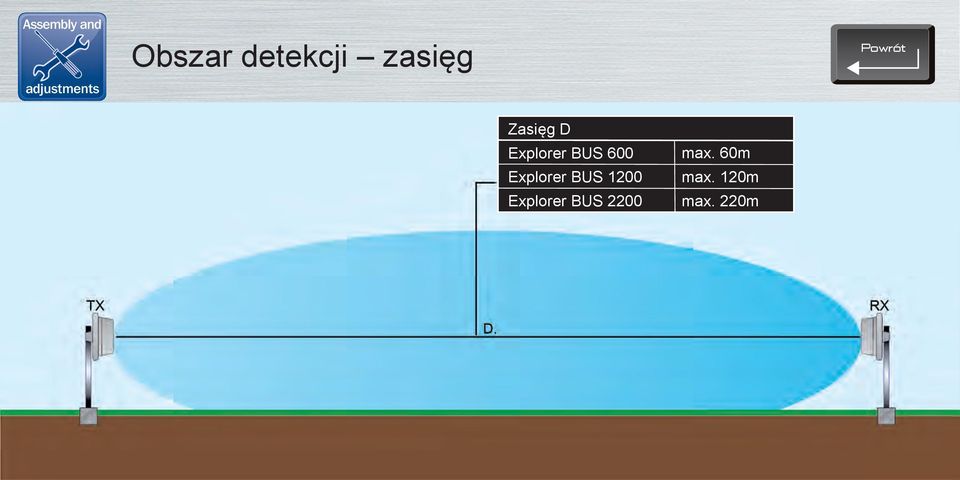

13 Obszar detekcji zasięg Zasięg D Explorer BUS 600 Explorer BUS 1200 Explorer BUS 2200 max. 60m max. 120m max. 220m

14 Obszar detekcji szerokość wiązki Szerokość wiązki H Explorer BUS 600 Explorer BUS 1200 Explorer BUS 2200 min. 50cm min. 100cm min. 150cm max. 150cm max. 330cm max. 400cm

15 Obszar detekcji wysokość wiązki Wysokość wiązki H Explorer BUS 600 Explorer BUS 1200 Explorer BUS 2200 min. 50cm min. 100cm min. 150cm max. 120cm max. 250cm max. 300cm

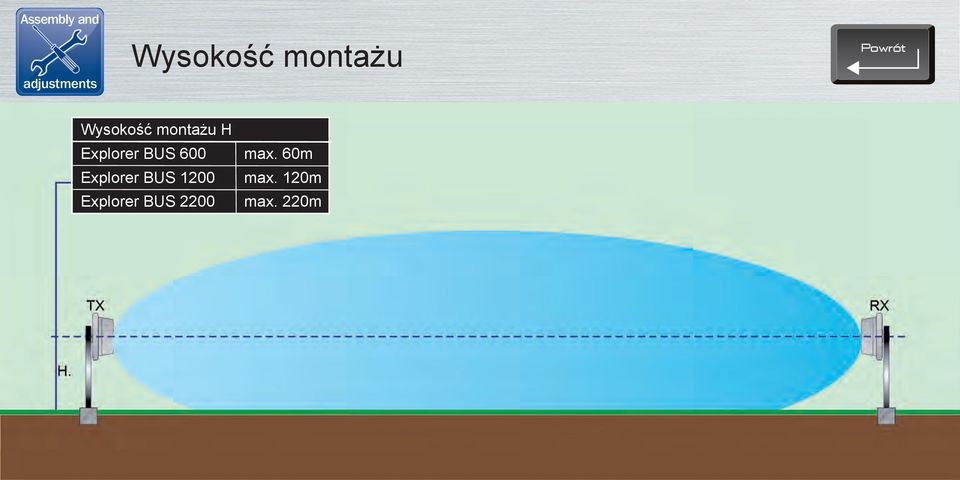

16 Wysokość montażu Wysokość montażu H Explorer BUS 600 Explorer BUS 1200 Explorer BUS 2200 max. 60m max. 120m max. 220m

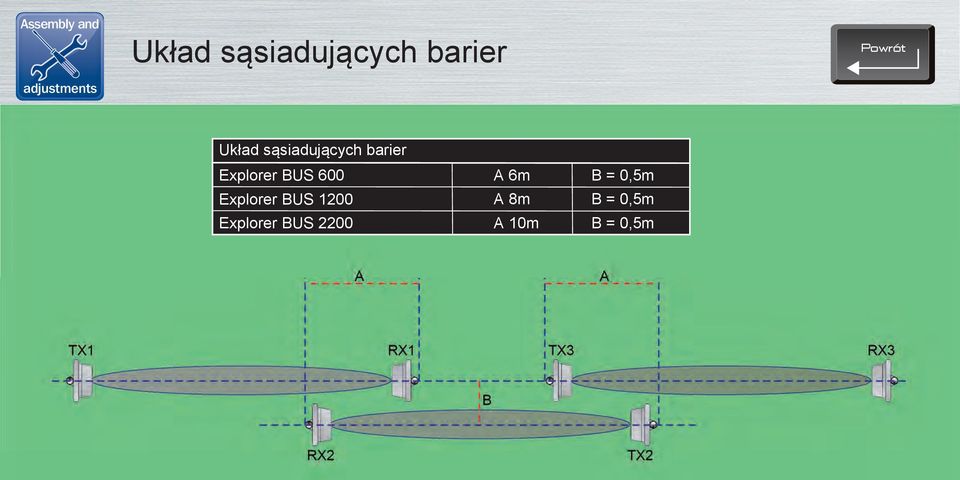

17 Układ sąsiadujących barier Układ sąsiadujących barier Explorer BUS 600 Explorer BUS 1200 Explorer BUS 2200 A 6m A 8m A 10m B = 0,5m B = 0,5m B = 0,5m

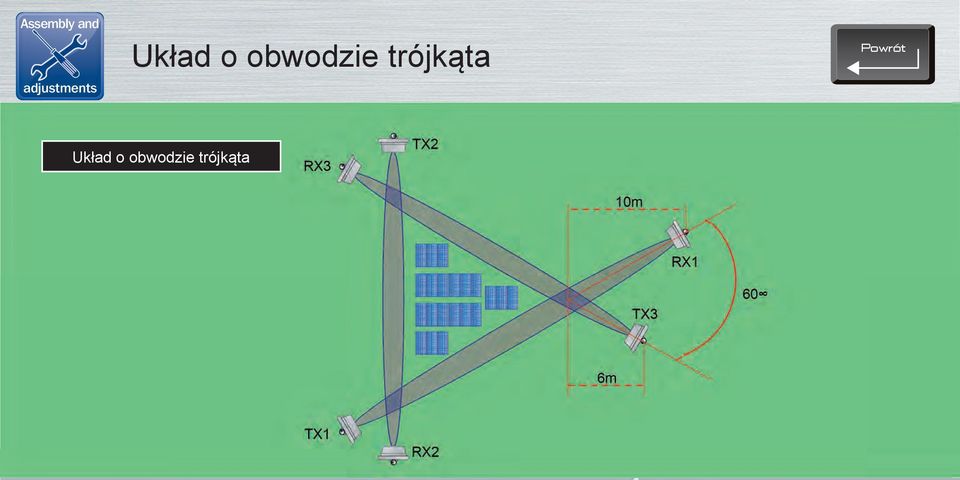

18 Układ o obwodzie trójkąta Układ o obwodzie trójkąta

19 Odległość krzyżowania wiązek Odległość krzyżowania wiązek Explorer BUS 600 3m Explorer BUS m Explorer BUS m

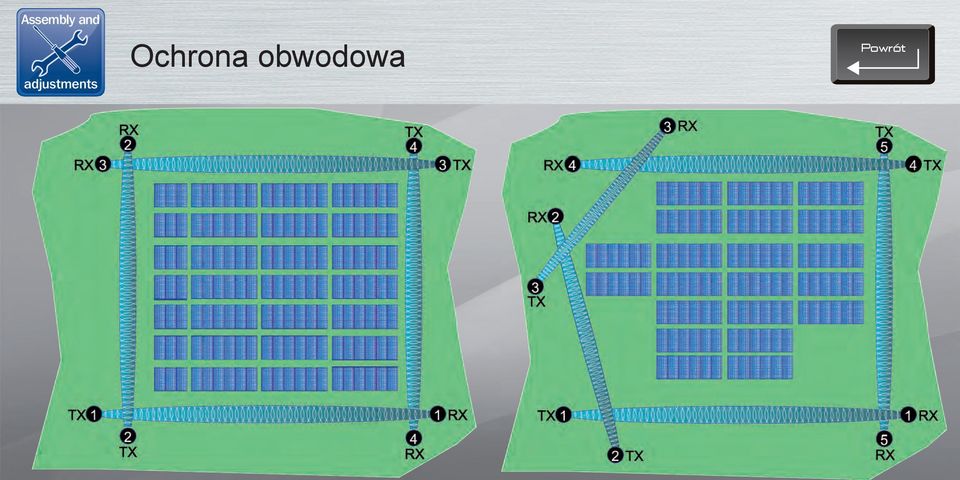

20 Ochrona obwodowa

21 Rozszerzona ochrona obwodowa

22 Problemy zagłębienia terenu Zagłębienie terenu Obszar bez ochrony

23 Problemy przeszkody terenowe Przeszkody terenowe Martwa strefa

24 Problemy przeszkody i zakłócenia Przeszkody i zakłócenia Martwa strefa i zakłócenia

25 Problemy odbicia Odbicia od metalowych ogrodzeń Metalowe słupy i balustrady Bariery, które zostały zainstalowane w pobliżu metalowych ogrodzeń, na skutek niekontrolowanych odbić i interferencji zniekształcających pole detekcji mogą zgłaszać fałszywe alarmy. Zachowaj odpowiedni dystans barier względem ogrodzenia, uwzględniając gęstość siatki i rozstaw słupków. Ponadto ogrodzenie musi być solidnie zamocowane i odporne na porywy wiatru.
