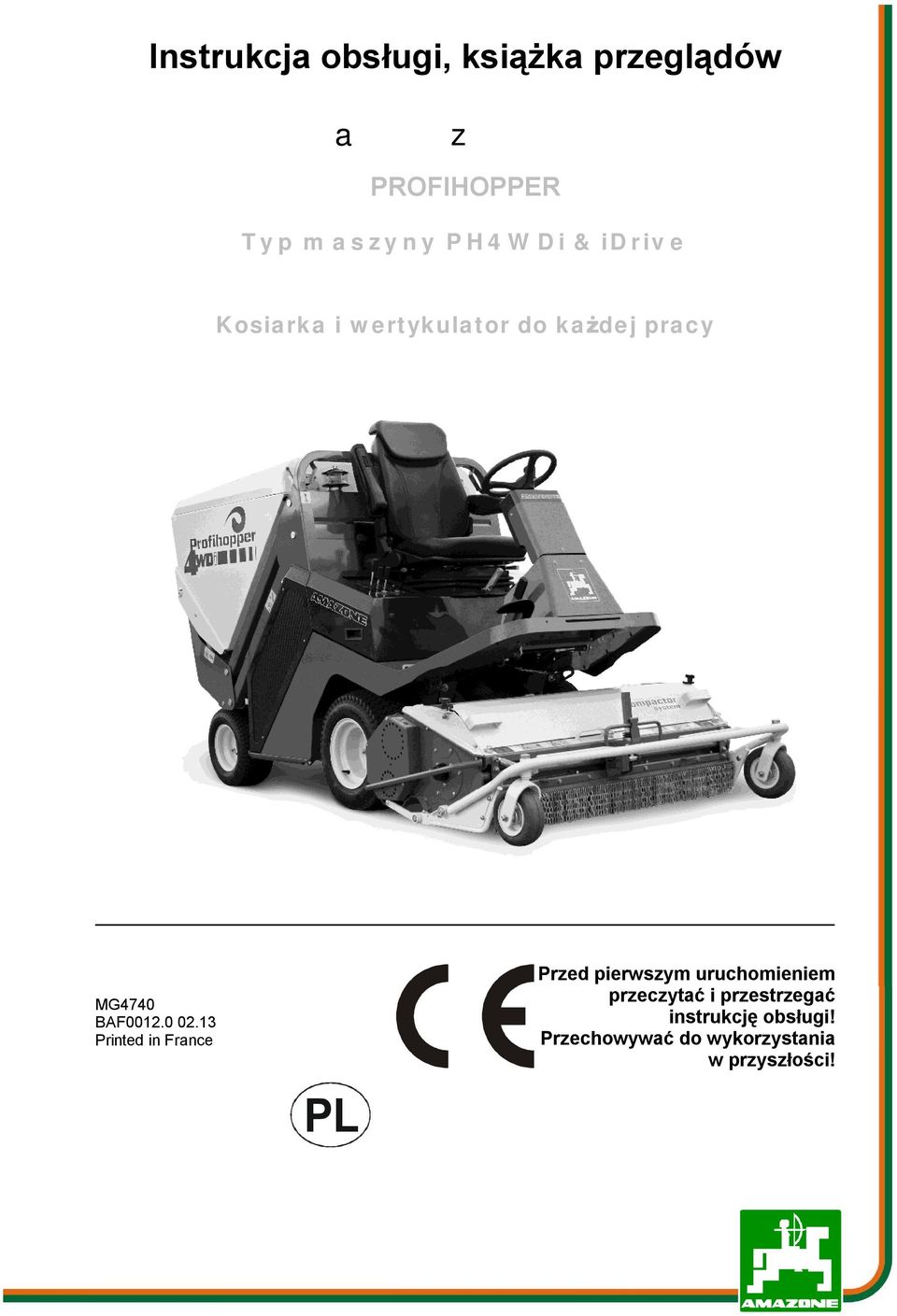

1 Instrukcja obsługi, książka przeglądów az PROFIHOPPER Typ maszyny PH4WDi & idrive Kosiarka i wertykulator do każdej pracy MG4740 BAF Printed in France PL Przed pierwszym uruchomieniem przeczytać i przestrzegać instrukcję obsługi! Przechowywać do wykorzystania w przyszłości!

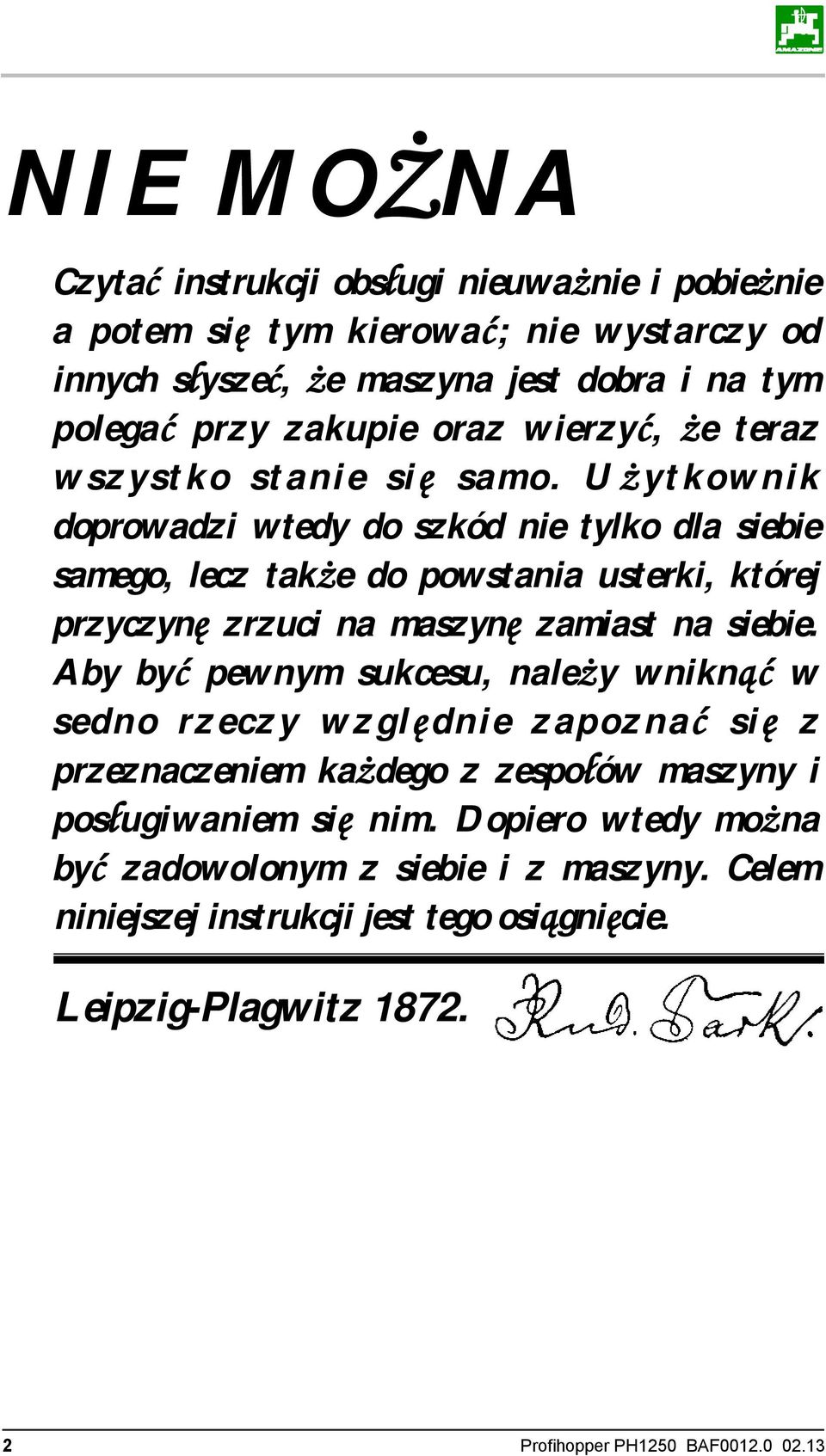

2 NIE MOŻNA Czytać instrukcji obsługi nieuważnie i pobieżnie a potem się tym kierować; nie wystarczy od innych słyszeć, że maszyna jest dobra i na tym polegać przy zakupie oraz wierzyć, że teraz wszystko stanie się samo. Użytkownik doprowadzi wtedy do szkód nie tylko dla siebie samego, lecz także do powstania usterki, której przyczynę zrzuci na maszynę zamiast na siebie. Aby być pewnym sukcesu, należy wniknąć w sedno rzeczy względnie zapoznać się z przeznaczeniem każdego z zespołów maszyny i posługiwaniem się nim. Dopiero wtedy można być zadowolonym z siebie i z maszyny. Celem niniejszej instrukcji jest tego osiągnięcie. Leipzig-Plagwitz Profihopper PH1250 BAF

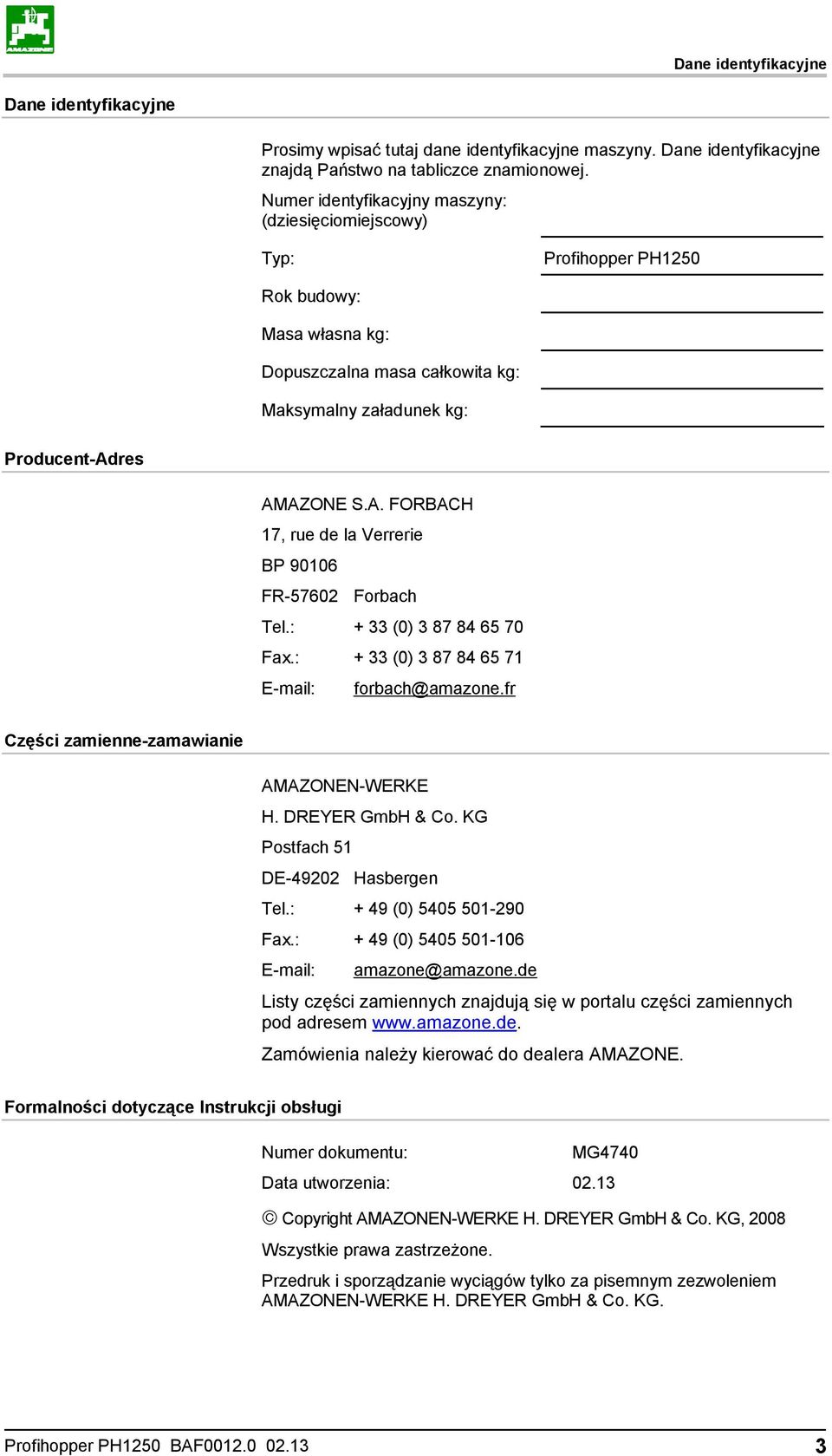

3 Dane identyfikacyjne Dane identyfikacyjne Prosimy wpisać tutaj dane identyfikacyjne maszyny. Dane identyfikacyjne znajdą Państwo na tabliczce znamionowej. Numer identyfikacyjny maszyny: (dziesięciomiejscowy) Typ: Profihopper PH1250 Rok budowy: Masa własna kg: Dopuszczalna masa całkowita kg: Maksymalny załadunek kg: Producent-Adres AMAZONE S.A. FORBACH 17, rue de la Verrerie BP FR Forbach Tel.: + 33 (0) Fax.: + 33 (0) forbach@amazone.fr Części zamienne-zamawianie AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 DE Tel.: Fax.: Hasbergen + 49 (0) (0) amazone@amazone.de Listy części zamiennych znajdują się w portalu części zamiennych pod adresem Zamówienia należy kierować do dealera AMAZONE. Formalności dotyczące Instrukcji obsługi Numer dokumentu: MG4740 Data utworzenia: Copyright AMAZONEN-WERKE H. DREYER GmbH & Co. KG, 2008 Wszystkie prawa zastrzeżone. Przedruk i sporządzanie wyciągów tylko za pisemnym zezwoleniem AMAZONEN-WERKE H. DREYER GmbH & Co. KG. Profihopper PH1250 BAF

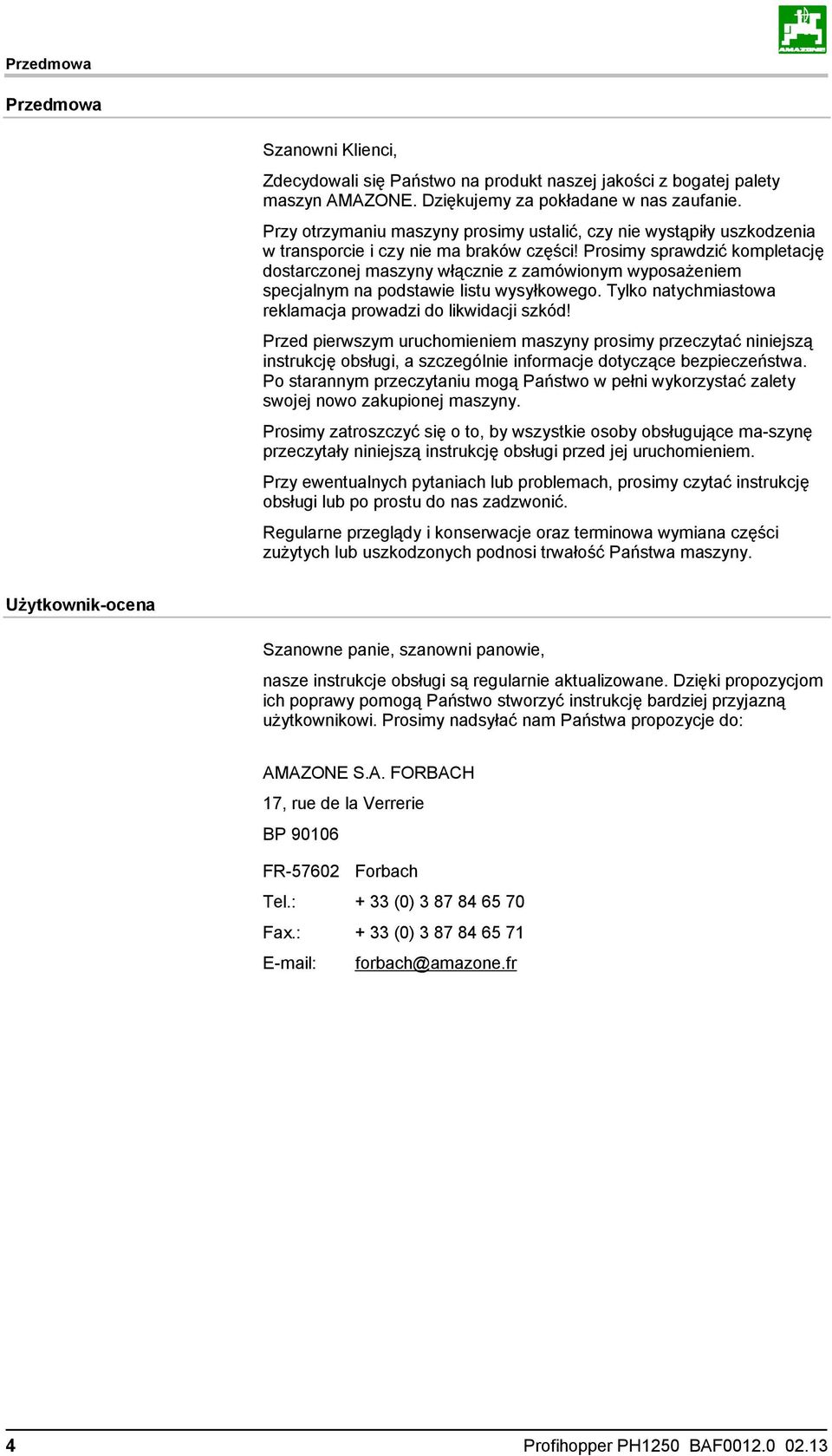

4 Przedmowa Przedmowa Szanowni Klienci, Zdecydowali się Państwo na produkt naszej jakości z bogatej palety maszyn AMAZONE. Dziękujemy za pokładane w nas zaufanie. Przy otrzymaniu maszyny prosimy ustalić, czy nie wystąpiły uszkodzenia w transporcie i czy nie ma braków części! Prosimy sprawdzić kompletację dostarczonej maszyny włącznie z zamówionym wyposażeniem specjalnym na podstawie listu wysyłkowego. Tylko natychmiastowa reklamacja prowadzi do likwidacji szkód! Przed pierwszym uruchomieniem maszyny prosimy przeczytać niniejszą instrukcję obsługi, a szczególnie informacje dotyczące bezpieczeństwa. Po starannym przeczytaniu mogą Państwo w pełni wykorzystać zalety swojej nowo zakupionej maszyny. Prosimy zatroszczyć się o to, by wszystkie osoby obsługujące ma-szynę przeczytały niniejszą instrukcję obsługi przed jej uruchomieniem. Przy ewentualnych pytaniach lub problemach, prosimy czytać instrukcję obsługi lub po prostu do nas zadzwonić. Regularne przeglądy i konserwacje oraz terminowa wymiana części zużytych lub uszkodzonych podnosi trwałość Państwa maszyny. Użytkownik-ocena Szanowne panie, szanowni panowie, nasze instrukcje obsługi są regularnie aktualizowane. Dzięki propozycjom ich poprawy pomogą Państwo stworzyć instrukcję bardziej przyjazną użytkownikowi. Prosimy nadsyłać nam Państwa propozycje do: AMAZONE S.A. FORBACH 17, rue de la Verrerie BP FR Tel.: Fax.: Forbach + 33 (0) (0) forbach@amazone.fr 4 Profihopper PH1250 BAF

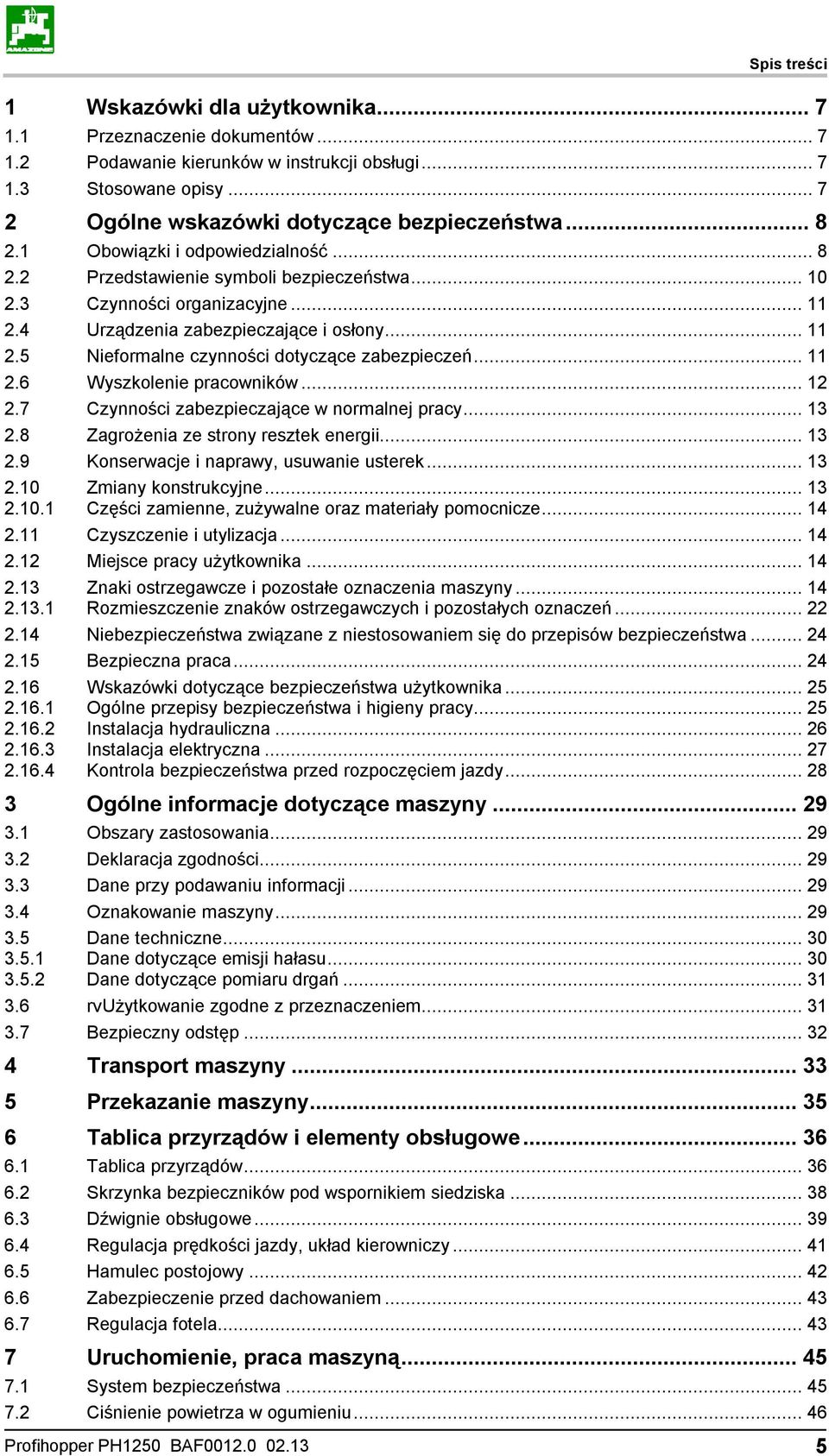

5 Spis treści 1 Wskazówki dla użytkownika Przeznaczenie dokumentów Podawanie kierunków w instrukcji obsługi Stosowane opisy Ogólne wskazówki dotyczące bezpieczeństwa Obowiązki i odpowiedzialność Przedstawienie symboli bezpieczeństwa Czynności organizacyjne Urządzenia zabezpieczające i osłony Nieformalne czynności dotyczące zabezpieczeń Wyszkolenie pracowników Czynności zabezpieczające w normalnej pracy Zagrożenia ze strony resztek energii Konserwacje i naprawy, usuwanie usterek Zmiany konstrukcyjne Części zamienne, zużywalne oraz materiały pomocnicze Czyszczenie i utylizacja Miejsce pracy użytkownika Znaki ostrzegawcze i pozostałe oznaczenia maszyny Rozmieszczenie znaków ostrzegawczych i pozostałych oznaczeń Niebezpieczeństwa związane z niestosowaniem się do przepisów bezpieczeństwa Bezpieczna praca Wskazówki dotyczące bezpieczeństwa użytkownika Ogólne przepisy bezpieczeństwa i higieny pracy Instalacja hydrauliczna Instalacja elektryczna Kontrola bezpieczeństwa przed rozpoczęciem jazdy Ogólne informacje dotyczące maszyny Obszary zastosowania Deklaracja zgodności Dane przy podawaniu informacji Oznakowanie maszyny Dane techniczne Dane dotyczące emisji hałasu Dane dotyczące pomiaru drgań rvużytkowanie zgodne z przeznaczeniem Bezpieczny odstęp Transport maszyny Przekazanie maszyny Tablica przyrządów i elementy obsługowe Tablica przyrządów Skrzynka bezpieczników pod wspornikiem siedziska Dźwignie obsługowe Regulacja prędkości jazdy, układ kierowniczy Hamulec postojowy Zabezpieczenie przed dachowaniem Regulacja fotela Uruchomienie, praca maszyną System bezpieczeństwa Ciśnienie powietrza w ogumieniu Profihopper PH1250 BAF

6 Spis treści 7.3 Przed uruchomieniem zwrócić uwagę Uruchamianie i wyłączanie silnika Podczas koszenia Koszenie, wertykulacja (pionowe cięcie darni) i mulczowanie Montaż noży Ustawienie listwy zderzakowej Ustawianie wysokości cięcia System zbierania Mulczowanie Uruchomienie rotoru Opróżnianie kosza Opcje Zespół oświetlenia "AMAZONE Cooling System" samooczyszczający się system chłodzenia powietrzem Konserwacja Czyszczenie Stan rotoru Konserwacja silnika Stan oleju - wymiana oleju Filtr oleju silnikowego Filtr powietrza Filtr paliwa Układ chłodzenia Pasek rozrządu Napęd hydrostatyczny Wymiana oleju Akumulator Punkty smarowania Podwozie Zespół koszący Kontrola naprężenia pasów Holowanie maszyny Dłuższe okresy postoju, przezimowanie Protokoły przeglądów Profihopper PH1250 BAF

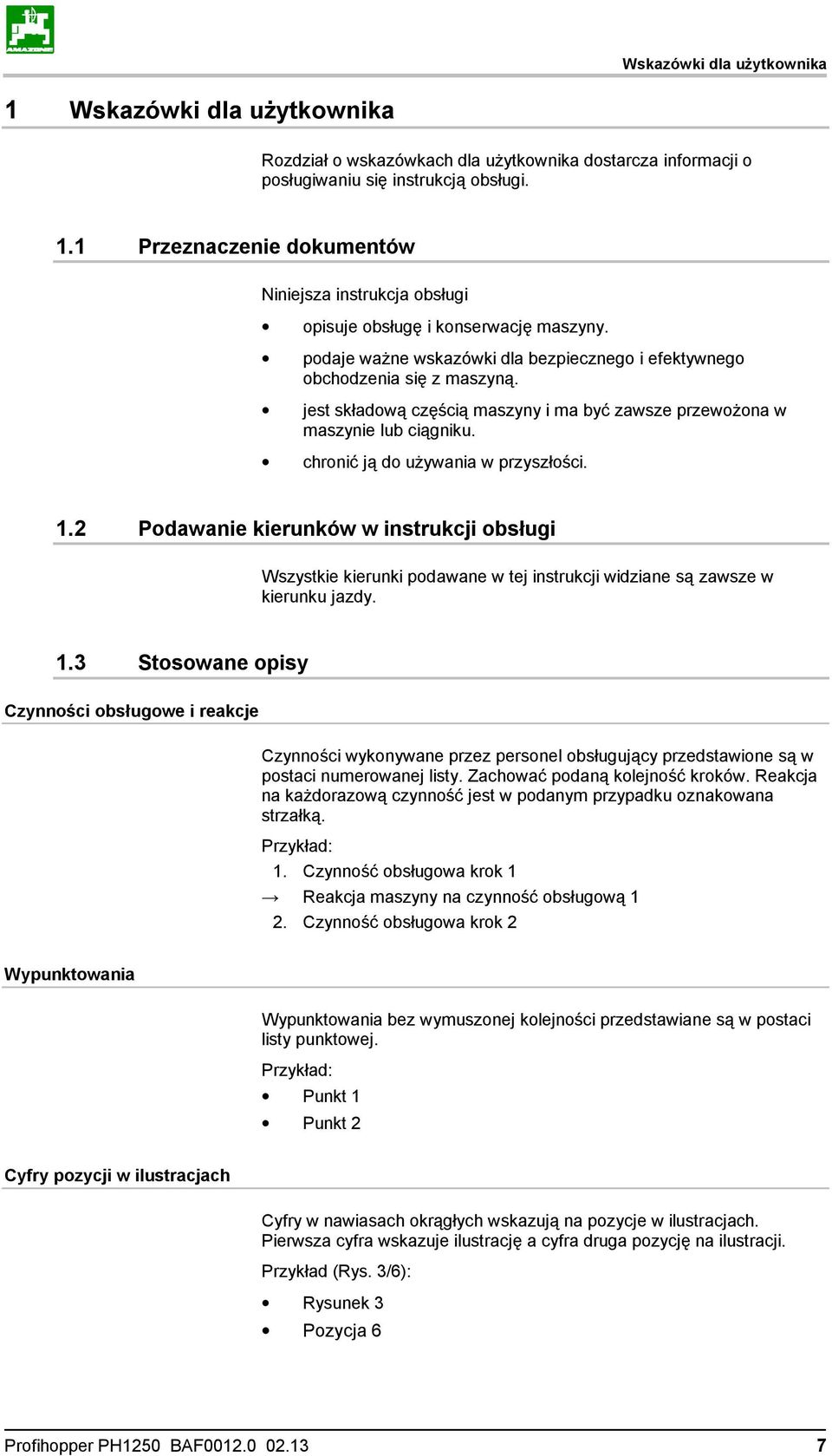

7 Wskazówki dla użytkownika 1 Wskazówki dla użytkownika Rozdział o wskazówkach dla użytkownika dostarcza informacji o posługiwaniu się instrukcją obsługi. 1.1 Przeznaczenie dokumentów Niniejsza instrukcja obsługi opisuje obsługę i konserwację maszyny. podaje ważne wskazówki dla bezpiecznego i efektywnego obchodzenia się z maszyną. jest składową częścią maszyny i ma być zawsze przewożona w maszynie lub ciągniku. chronić ją do używania w przyszłości. 1.2 Podawanie kierunków w instrukcji obsługi Wszystkie kierunki podawane w tej instrukcji widziane są zawsze w kierunku jazdy. 1.3 Stosowane opisy Czynności obsługowe i reakcje Czynności wykonywane przez personel obsługujący przedstawione są w postaci numerowanej listy. Zachować podaną kolejność kroków. Reakcja na każdorazową czynność jest w podanym przypadku oznakowana strzałką. Przykład: 1. Czynność obsługowa krok 1 Reakcja maszyny na czynność obsługową 1 2. Czynność obsługowa krok 2 Wypunktowania Wypunktowania bez wymuszonej kolejności przedstawiane są w postaci listy punktowej. Przykład: Punkt 1 Punkt 2 Cyfry pozycji w ilustracjach Cyfry w nawiasach okrągłych wskazują na pozycje w ilustracjach. Pierwsza cyfra wskazuje ilustrację a cyfra druga pozycję na ilustracji. Przykład (Rys. 3/6): Rysunek 3 Pozycja 6 Profihopper PH1250 BAF

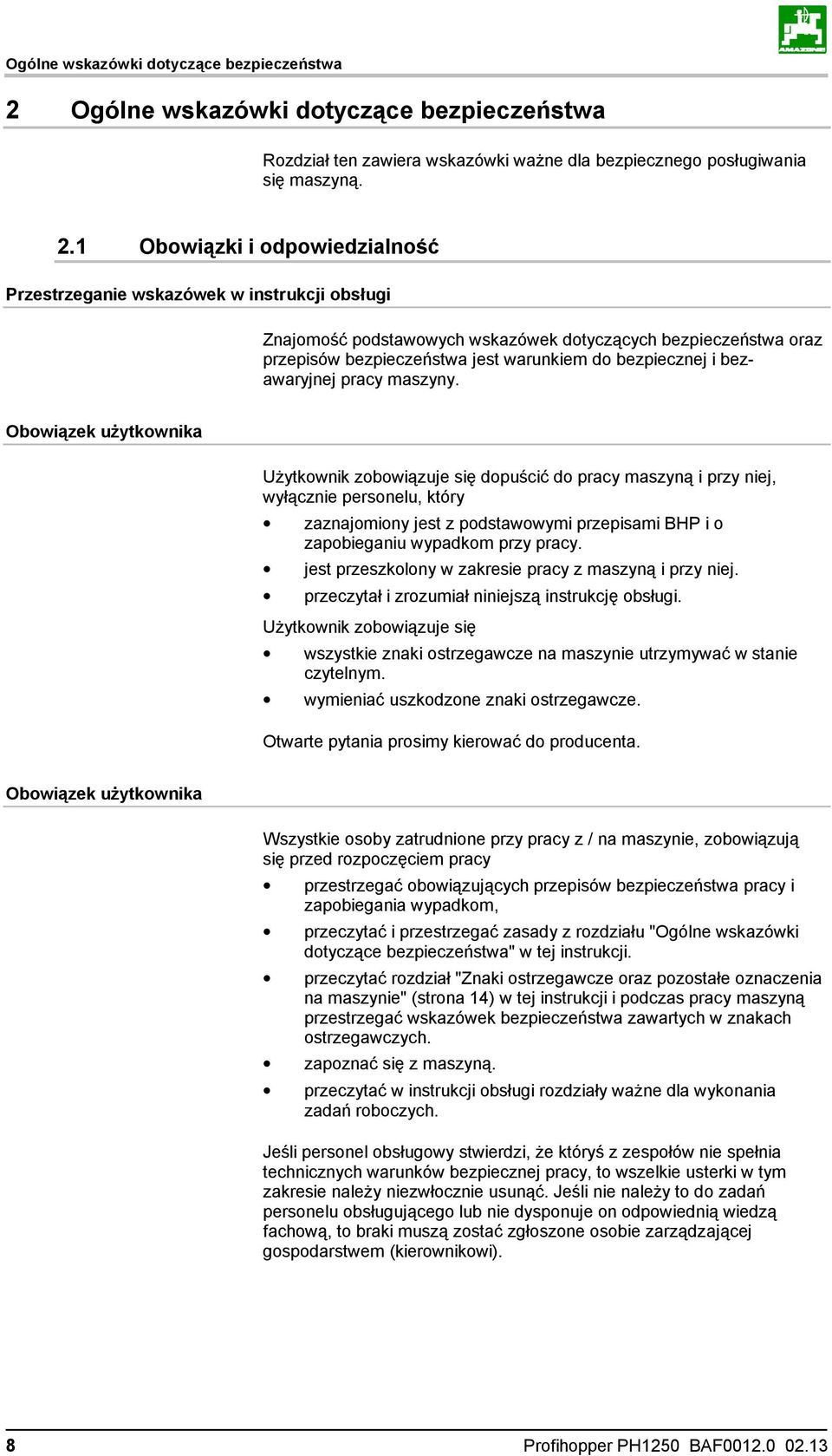

8 Ogólne wskazówki dotyczące bezpieczeństwa 2 Ogólne wskazówki dotyczące bezpieczeństwa Rozdział ten zawiera wskazówki ważne dla bezpiecznego posługiwania się maszyną. 2.1 Obowiązki i odpowiedzialność Przestrzeganie wskazówek w instrukcji obsługi Znajomość podstawowych wskazówek dotyczących bezpieczeństwa oraz przepisów bezpieczeństwa jest warunkiem do bezpiecznej i bezawaryjnej pracy maszyny. Obowiązek użytkownika Użytkownik zobowiązuje się dopuścić do pracy maszyną i przy niej, wyłącznie personelu, który zaznajomiony jest z podstawowymi przepisami BHP i o zapobieganiu wypadkom przy pracy. jest przeszkolony w zakresie pracy z maszyną i przy niej. przeczytał i zrozumiał niniejszą instrukcję obsługi. Użytkownik zobowiązuje się wszystkie znaki ostrzegawcze na maszynie utrzymywać w stanie czytelnym. wymieniać uszkodzone znaki ostrzegawcze. Otwarte pytania prosimy kierować do producenta. Obowiązek użytkownika Wszystkie osoby zatrudnione przy pracy z / na maszynie, zobowiązują się przed rozpoczęciem pracy przestrzegać obowiązujących przepisów bezpieczeństwa pracy i zapobiegania wypadkom, przeczytać i przestrzegać zasady z rozdziału "Ogólne wskazówki dotyczące bezpieczeństwa" w tej instrukcji. przeczytać rozdział "Znaki ostrzegawcze oraz pozostałe oznaczenia na maszynie" (strona 14) w tej instrukcji i podczas pracy maszyną przestrzegać wskazówek bezpieczeństwa zawartych w znakach ostrzegawczych. zapoznać się z maszyną. przeczytać w instrukcji obsługi rozdziały ważne dla wykonania zadań roboczych. Jeśli personel obsługowy stwierdzi, że któryś z zespołów nie spełnia technicznych warunków bezpiecznej pracy, to wszelkie usterki w tym zakresie należy niezwłocznie usunąć. Jeśli nie należy to do zadań personelu obsługującego lub nie dysponuje on odpowiednią wiedzą fachową, to braki muszą zostać zgłoszone osobie zarządzającej gospodarstwem (kierownikowi). 8 Profihopper PH1250 BAF

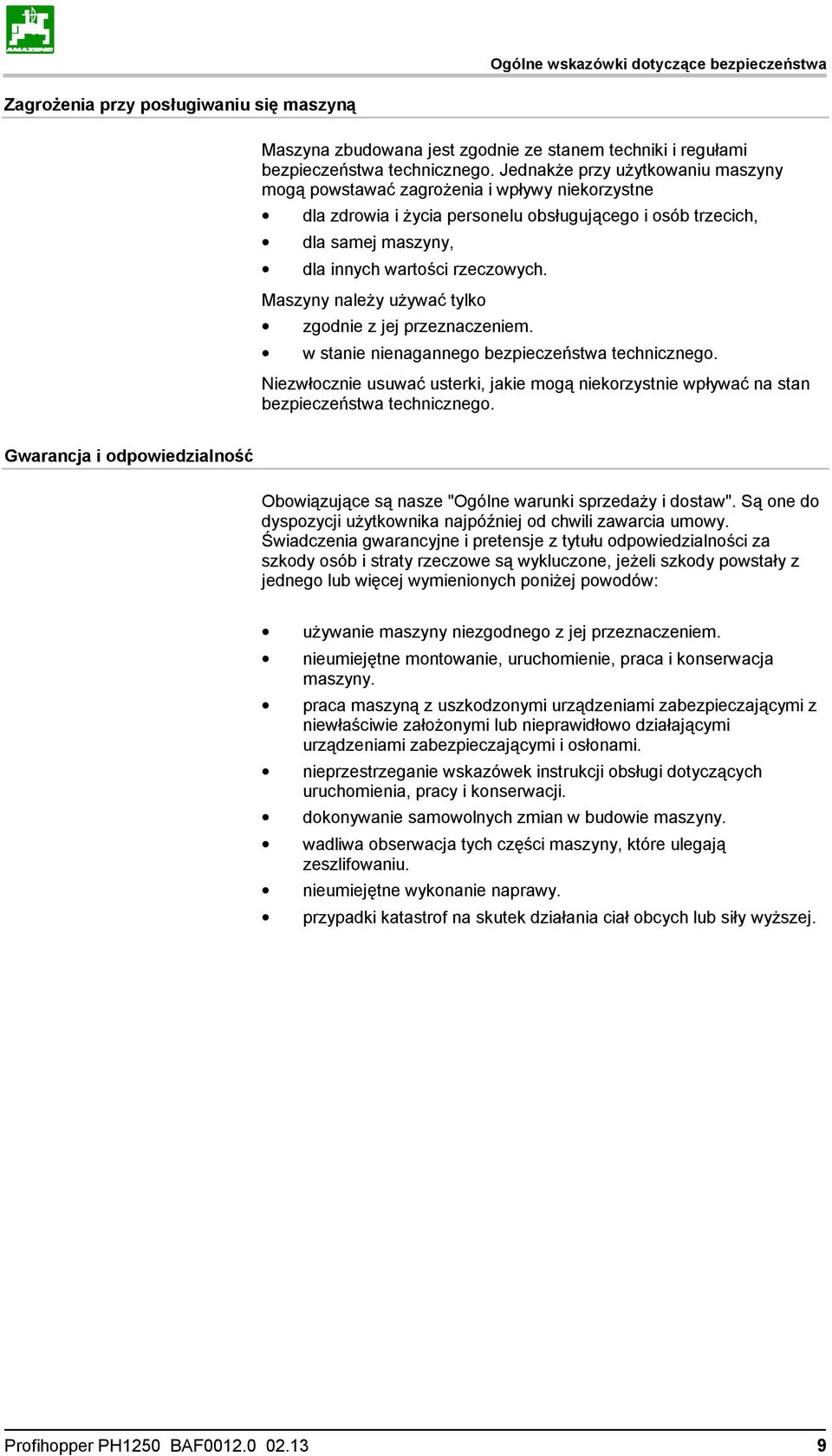

9 Ogólne wskazówki dotyczące bezpieczeństwa Zagrożenia przy posługiwaniu się maszyną Maszyna zbudowana jest zgodnie ze stanem techniki i regułami bezpieczeństwa technicznego. Jednakże przy użytkowaniu maszyny mogą powstawać zagrożenia i wpływy niekorzystne dla zdrowia i życia personelu obsługującego i osób trzecich, dla samej maszyny, dla innych wartości rzeczowych. Maszyny należy używać tylko zgodnie z jej przeznaczeniem. w stanie nienagannego bezpieczeństwa technicznego. Niezwłocznie usuwać usterki, jakie mogą niekorzystnie wpływać na stan bezpieczeństwa technicznego. Gwarancja i odpowiedzialność Obowiązujące są nasze "Ogólne warunki sprzedaży i dostaw". Są one do dyspozycji użytkownika najpóźniej od chwili zawarcia umowy. Świadczenia gwarancyjne i pretensje z tytułu odpowiedzialności za szkody osób i straty rzeczowe są wykluczone, jeżeli szkody powstały z jednego lub więcej wymienionych poniżej powodów: używanie maszyny niezgodnego z jej przeznaczeniem. nieumiejętne montowanie, uruchomienie, praca i konserwacja maszyny. praca maszyną z uszkodzonymi urządzeniami zabezpieczającymi z niewłaściwie założonymi lub nieprawidłowo działającymi urządzeniami zabezpieczającymi i osłonami. nieprzestrzeganie wskazówek instrukcji obsługi dotyczących uruchomienia, pracy i konserwacji. dokonywanie samowolnych zmian w budowie maszyny. wadliwa obserwacja tych części maszyny, które ulegają zeszlifowaniu. nieumiejętne wykonanie naprawy. przypadki katastrof na skutek działania ciał obcych lub siły wyższej. Profihopper PH1250 BAF

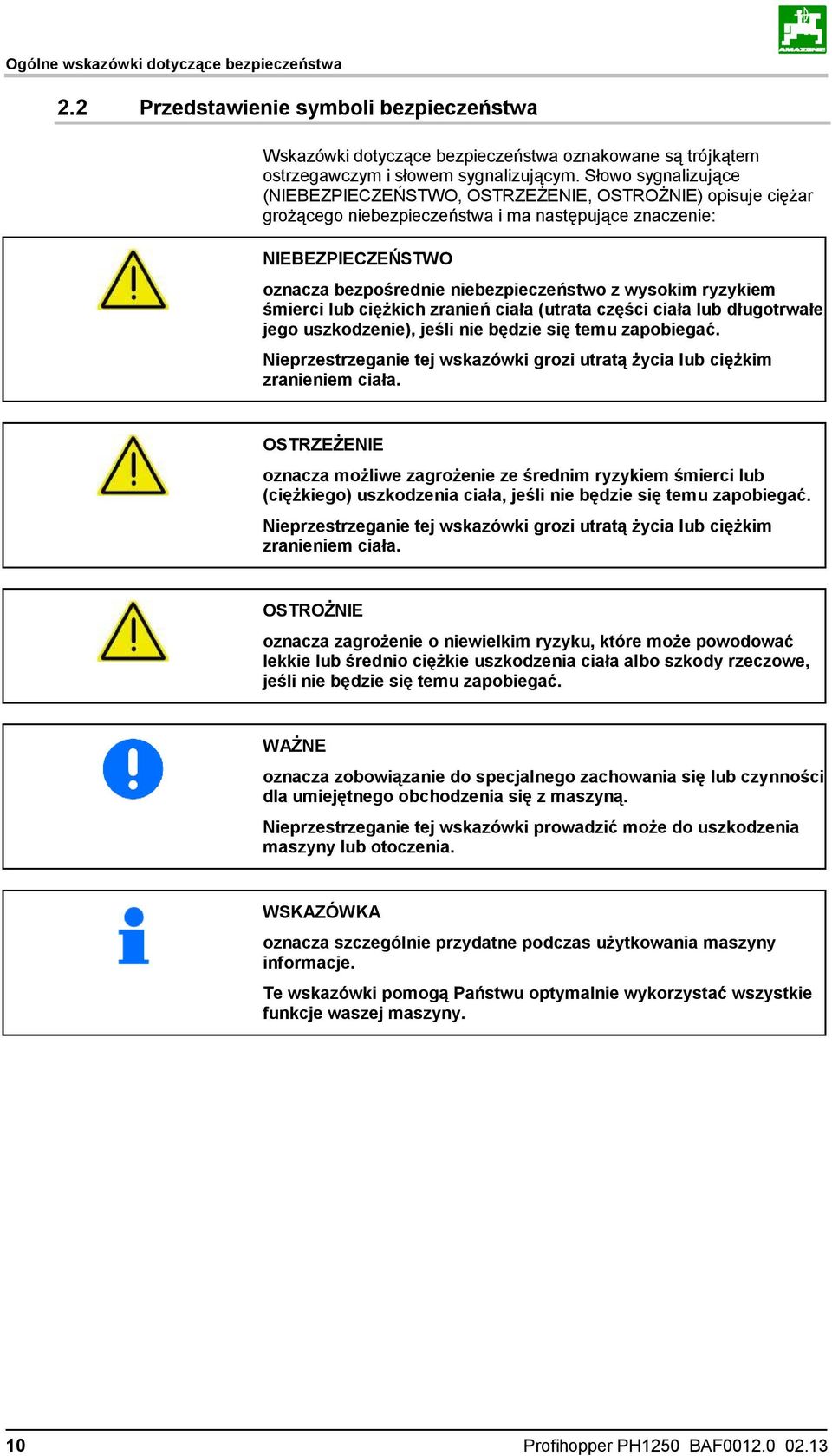

10 Ogólne wskazówki dotyczące bezpieczeństwa 2.2 Przedstawienie symboli bezpieczeństwa Wskazówki dotyczące bezpieczeństwa oznakowane są trójkątem ostrzegawczym i słowem sygnalizującym. Słowo sygnalizujące (NIEBEZPIECZEŃSTWO, OSTRZEŻENIE, OSTROŻNIE) opisuje ciężar grożącego niebezpieczeństwa i ma następujące znaczenie: NIEBEZPIECZEŃSTWO oznacza bezpośrednie niebezpieczeństwo z wysokim ryzykiem śmierci lub ciężkich zranień ciała (utrata części ciała lub długotrwałe jego uszkodzenie), jeśli nie będzie się temu zapobiegać. Nieprzestrzeganie tej wskazówki grozi utratą życia lub ciężkim zranieniem ciała. OSTRZEŻENIE oznacza możliwe zagrożenie ze średnim ryzykiem śmierci lub (ciężkiego) uszkodzenia ciała, jeśli nie będzie się temu zapobiegać. Nieprzestrzeganie tej wskazówki grozi utratą życia lub ciężkim zranieniem ciała. OSTROŻNIE oznacza zagrożenie o niewielkim ryzyku, które może powodować lekkie lub średnio ciężkie uszkodzenia ciała albo szkody rzeczowe, jeśli nie będzie się temu zapobiegać. WAŻNE oznacza zobowiązanie do specjalnego zachowania się lub czynności dla umiejętnego obchodzenia się z maszyną. Nieprzestrzeganie tej wskazówki prowadzić może do uszkodzenia maszyny lub otoczenia. WSKAZÓWKA oznacza szczególnie przydatne podczas użytkowania maszyny informacje. Te wskazówki pomogą Państwu optymalnie wykorzystać wszystkie funkcje waszej maszyny. 10 Profihopper PH1250 BAF

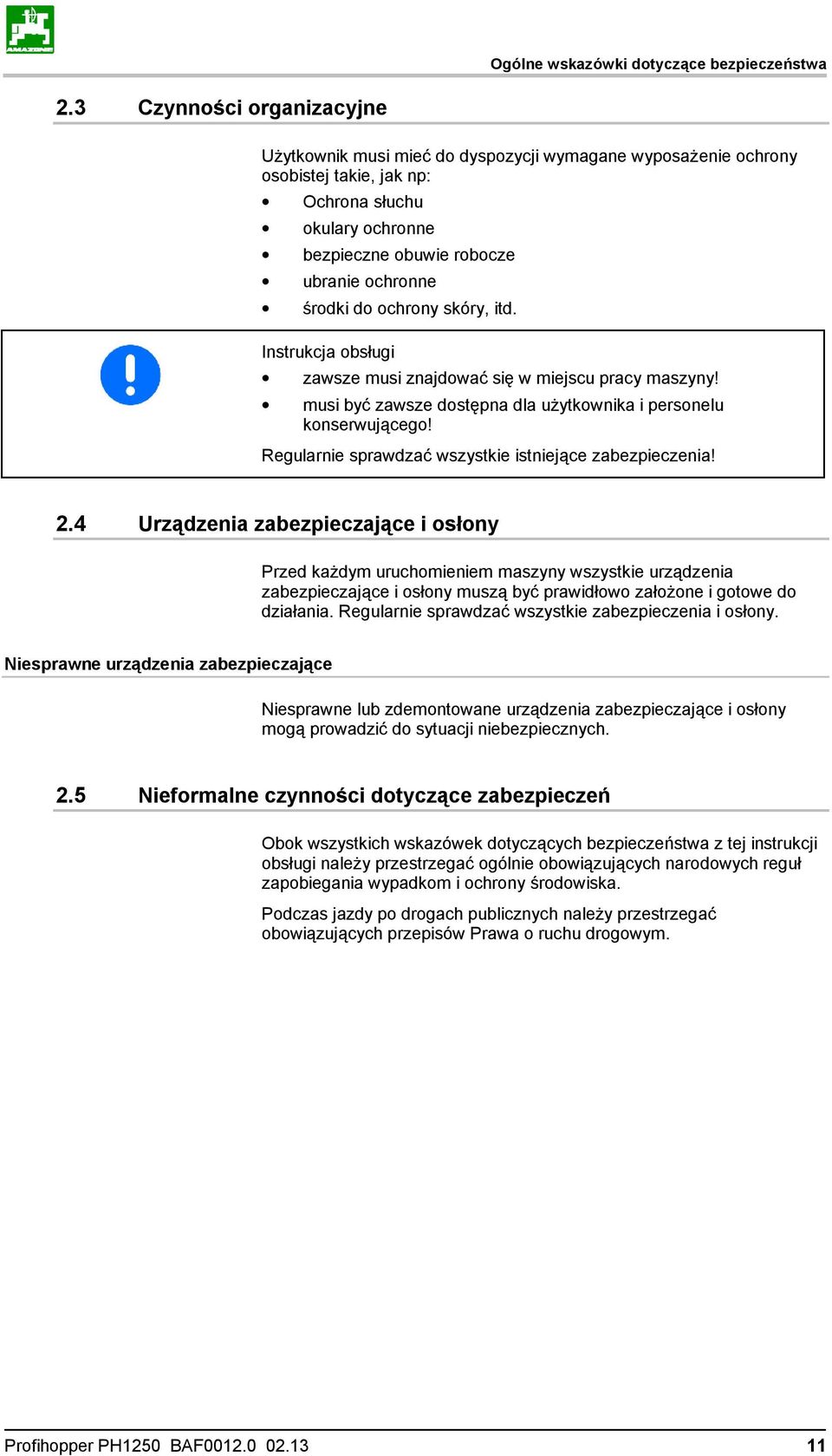

11 Ogólne wskazówki dotyczące bezpieczeństwa 2.3 Czynności organizacyjne Użytkownik musi mieć do dyspozycji wymagane wyposażenie ochrony osobistej takie, jak np: Ochrona słuchu okulary ochronne bezpieczne obuwie robocze ubranie ochronne środki do ochrony skóry, itd. Instrukcja obsługi zawsze musi znajdować się w miejscu pracy maszyny! musi być zawsze dostępna dla użytkownika i personelu konserwującego! Regularnie sprawdzać wszystkie istniejące zabezpieczenia! 2.4 Urządzenia zabezpieczające i osłony Przed każdym uruchomieniem maszyny wszystkie urządzenia zabezpieczające i osłony muszą być prawidłowo założone i gotowe do działania. Regularnie sprawdzać wszystkie zabezpieczenia i osłony. Niesprawne urządzenia zabezpieczające Niesprawne lub zdemontowane urządzenia zabezpieczające i osłony mogą prowadzić do sytuacji niebezpiecznych. 2.5 Nieformalne czynności dotyczące zabezpieczeń Obok wszystkich wskazówek dotyczących bezpieczeństwa z tej instrukcji obsługi należy przestrzegać ogólnie obowiązujących narodowych reguł zapobiegania wypadkom i ochrony środowiska. Podczas jazdy po drogach publicznych należy przestrzegać obowiązujących przepisów Prawa o ruchu drogowym. Profihopper PH1250 BAF

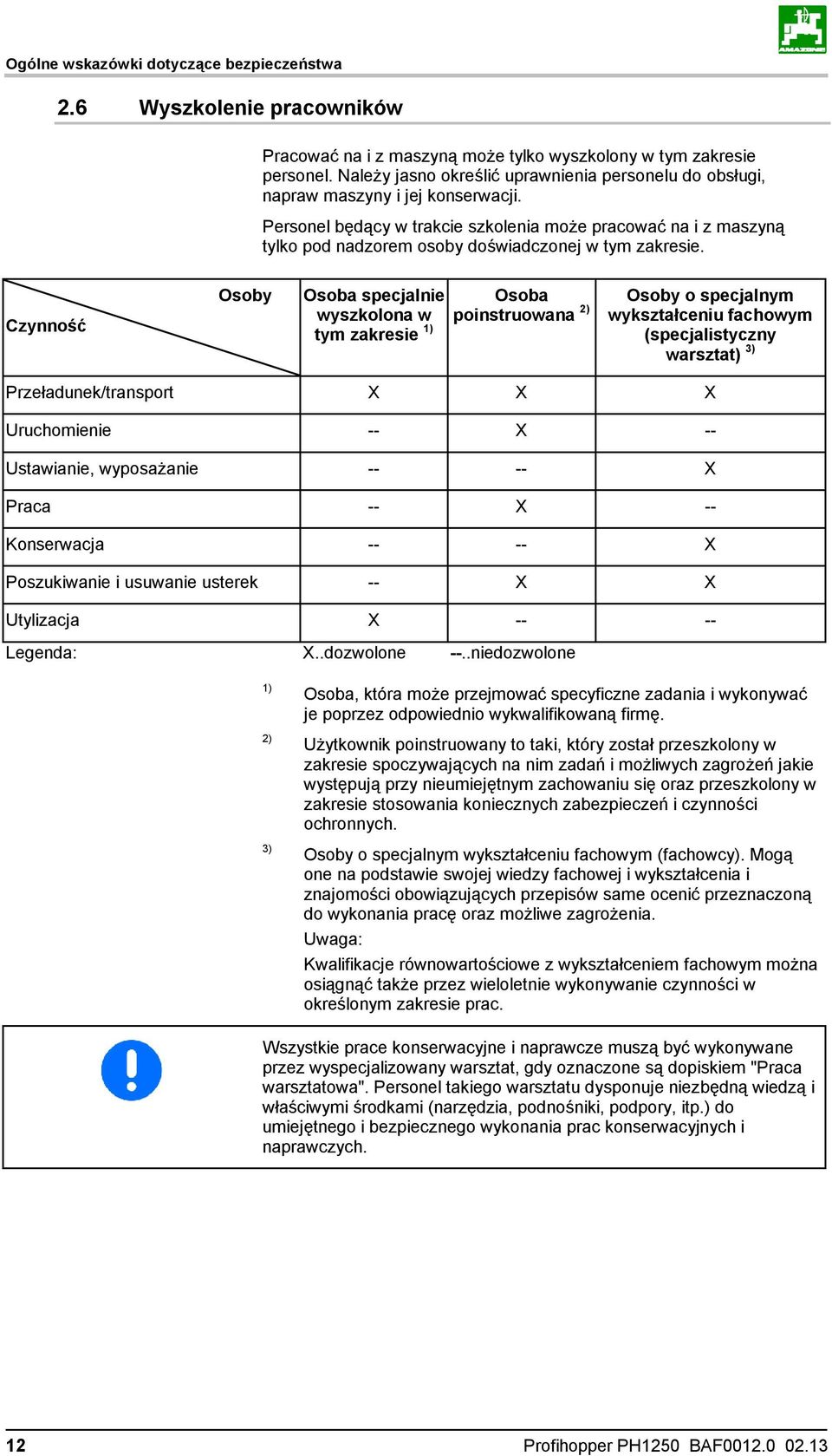

12 Ogólne wskazówki dotyczące bezpieczeństwa 2.6 Wyszkolenie pracowników Pracować na i z maszyną może tylko wyszkolony w tym zakresie personel. Należy jasno określić uprawnienia personelu do obsługi, napraw maszyny i jej konserwacji. Personel będący w trakcie szkolenia może pracować na i z maszyną tylko pod nadzorem osoby doświadczonej w tym zakresie. Czynność Osoby Osoba specjalnie wyszkolona w tym zakresie 1) Osoba poinstruowana 2) Osoby o specjalnym wykształceniu fachowym (specjalistyczny warsztat) 3) Przeładunek/transport X X X Uruchomienie -- X -- Ustawianie, wyposażanie X Praca -- X -- Konserwacja X Poszukiwanie i usuwanie usterek -- X X Utylizacja X Legenda: X..dozwolone --..niedozwolone 1) 2) 3) Osoba, która może przejmować specyficzne zadania i wykonywać je poprzez odpowiednio wykwalifikowaną firmę. Użytkownik poinstruowany to taki, który został przeszkolony w zakresie spoczywających na nim zadań i możliwych zagrożeń jakie występują przy nieumiejętnym zachowaniu się oraz przeszkolony w zakresie stosowania koniecznych zabezpieczeń i czynności ochronnych. Osoby o specjalnym wykształceniu fachowym (fachowcy). Mogą one na podstawie swojej wiedzy fachowej i wykształcenia i znajomości obowiązujących przepisów same ocenić przeznaczoną do wykonania pracę oraz możliwe zagrożenia. Uwaga: Kwalifikacje równowartościowe z wykształceniem fachowym można osiągnąć także przez wieloletnie wykonywanie czynności w określonym zakresie prac. Wszystkie prace konserwacyjne i naprawcze muszą być wykonywane przez wyspecjalizowany warsztat, gdy oznaczone są dopiskiem "Praca warsztatowa". Personel takiego warsztatu dysponuje niezbędną wiedzą i właściwymi środkami (narzędzia, podnośniki, podpory, itp.) do umiejętnego i bezpiecznego wykonania prac konserwacyjnych i naprawczych. 12 Profihopper PH1250 BAF

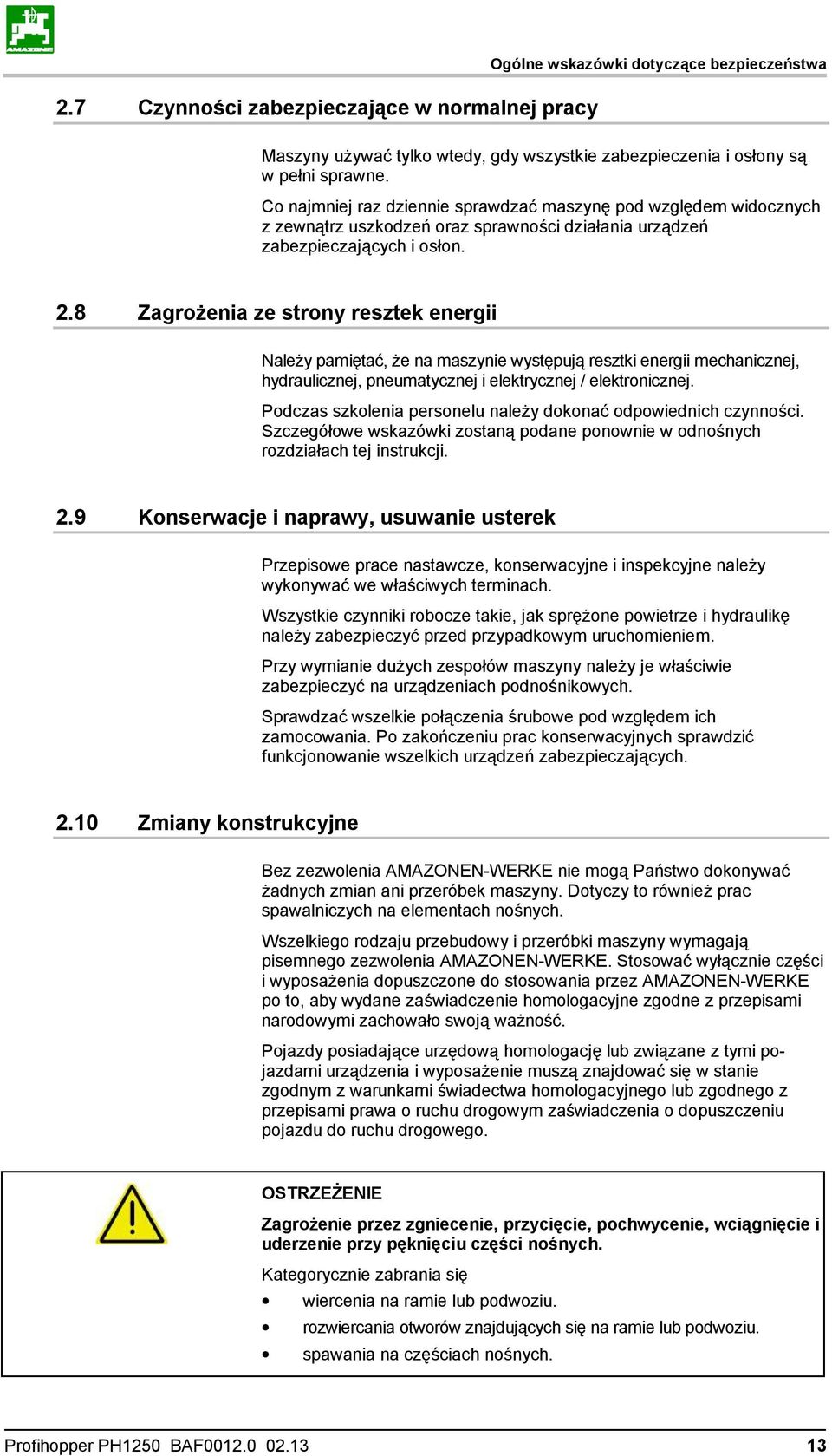

13 2.7 Czynności zabezpieczające w normalnej pracy Ogólne wskazówki dotyczące bezpieczeństwa Maszyny używać tylko wtedy, gdy wszystkie zabezpieczenia i osłony są w pełni sprawne. Co najmniej raz dziennie sprawdzać maszynę pod względem widocznych z zewnątrz uszkodzeń oraz sprawności działania urządzeń zabezpieczających i osłon. 2.8 Zagrożenia ze strony resztek energii Należy pamiętać, że na maszynie występują resztki energii mechanicznej, hydraulicznej, pneumatycznej i elektrycznej / elektronicznej. Podczas szkolenia personelu należy dokonać odpowiednich czynności. Szczegółowe wskazówki zostaną podane ponownie w odnośnych rozdziałach tej instrukcji. 2.9 Konserwacje i naprawy, usuwanie usterek Przepisowe prace nastawcze, konserwacyjne i inspekcyjne należy wykonywać we właściwych terminach. Wszystkie czynniki robocze takie, jak sprężone powietrze i hydraulikę należy zabezpieczyć przed przypadkowym uruchomieniem. Przy wymianie dużych zespołów maszyny należy je właściwie zabezpieczyć na urządzeniach podnośnikowych. Sprawdzać wszelkie połączenia śrubowe pod względem ich zamocowania. Po zakończeniu prac konserwacyjnych sprawdzić funkcjonowanie wszelkich urządzeń zabezpieczających Zmiany konstrukcyjne Bez zezwolenia AMAZONEN-WERKE nie mogą Państwo dokonywać żadnych zmian ani przeróbek maszyny. Dotyczy to również prac spawalniczych na elementach nośnych. Wszelkiego rodzaju przebudowy i przeróbki maszyny wymagają pisemnego zezwolenia AMAZONEN-WERKE. Stosować wyłącznie części i wyposażenia dopuszczone do stosowania przez AMAZONEN-WERKE po to, aby wydane zaświadczenie homologacyjne zgodne z przepisami narodowymi zachowało swoją ważność. Pojazdy posiadające urzędową homologację lub związane z tymi pojazdami urządzenia i wyposażenie muszą znajdować się w stanie zgodnym z warunkami świadectwa homologacyjnego lub zgodnego z przepisami prawa o ruchu drogowym zaświadczenia o dopuszczeniu pojazdu do ruchu drogowego. OSTRZEŻENIE Zagrożenie przez zgniecenie, przycięcie, pochwycenie, wciągnięcie i uderzenie przy pęknięciu części nośnych. Kategorycznie zabrania się wiercenia na ramie lub podwoziu. rozwiercania otworów znajdujących się na ramie lub podwoziu. spawania na częściach nośnych. Profihopper PH1250 BAF

14 Ogólne wskazówki dotyczące bezpieczeństwa Części zamienne, zużywalne oraz materiały pomocnicze Części maszyny nie znajdujące się w nienagannym stanie technicznym należy wymieniać natychmiast. Aby świadectwo homologacyjne zachowało swą ważność, należy używać wyłącznie oryginalnych lub dopuszczonych do stosowania przez AMAZONEN-WERKE części zamiennych i ścieralnych. Przy stosowaniu części zamiennych i zużywalnych pochodzących od innych producentów nie gwarantuje się, że są one skonstruowane bez zastrzeżeń i spełniają wymogi bezpieczeństwa. AMAZONEN-WERKE nie przejmują żadnej odpowiedzialności za szkody wynikłe ze stosowania nie dopuszczonych do stosowania części zamiennych, zużywalnych lub materiałów pomocniczych Czyszczenie i utylizacja Używane środki i materiały stosować i utylizować umiejętnie, a szczególnie przy pracach i urządzeniach układu smarowania oraz przy czyszczeniu za pomocą rozpuszczalników Miejsce pracy użytkownika Użytkownik może obsługiwać maszynę wyłącznie z fotela kierowcy Znaki ostrzegawcze i pozostałe oznaczenia maszyny Wszystkie znaki ostrzegawcze na maszynie utrzymywać zawsze w stanie czystym i dobrze czytelnym! Nieczytelne znaki ostrzegawcze wymienić. Znaki ostrzegawcze zamawiać u sprzedawcy na podstawie numerów katalogowych (np. MD 075). Znaki ostrzegawcze - budowa Znaki ostrzegawcze oznaczają niebezpieczne miejsca na maszynie i ostrzegają przed zagrożeniami. W takich miejscach zawsze istnieją stałe lub nieoczekiwanie występujące zagrożenia. Znak ostrzegawczy składa się z 2 pól: Pole 1 pokazuje obrazowo opis zagrożenia otoczony trójkątnym symbolem bezpieczeństwa. Pole 2 pokazuje obrazowo wskazówkę pozwalającą zapobiec zagrożeniu. 14 Profihopper PH1250 BAF

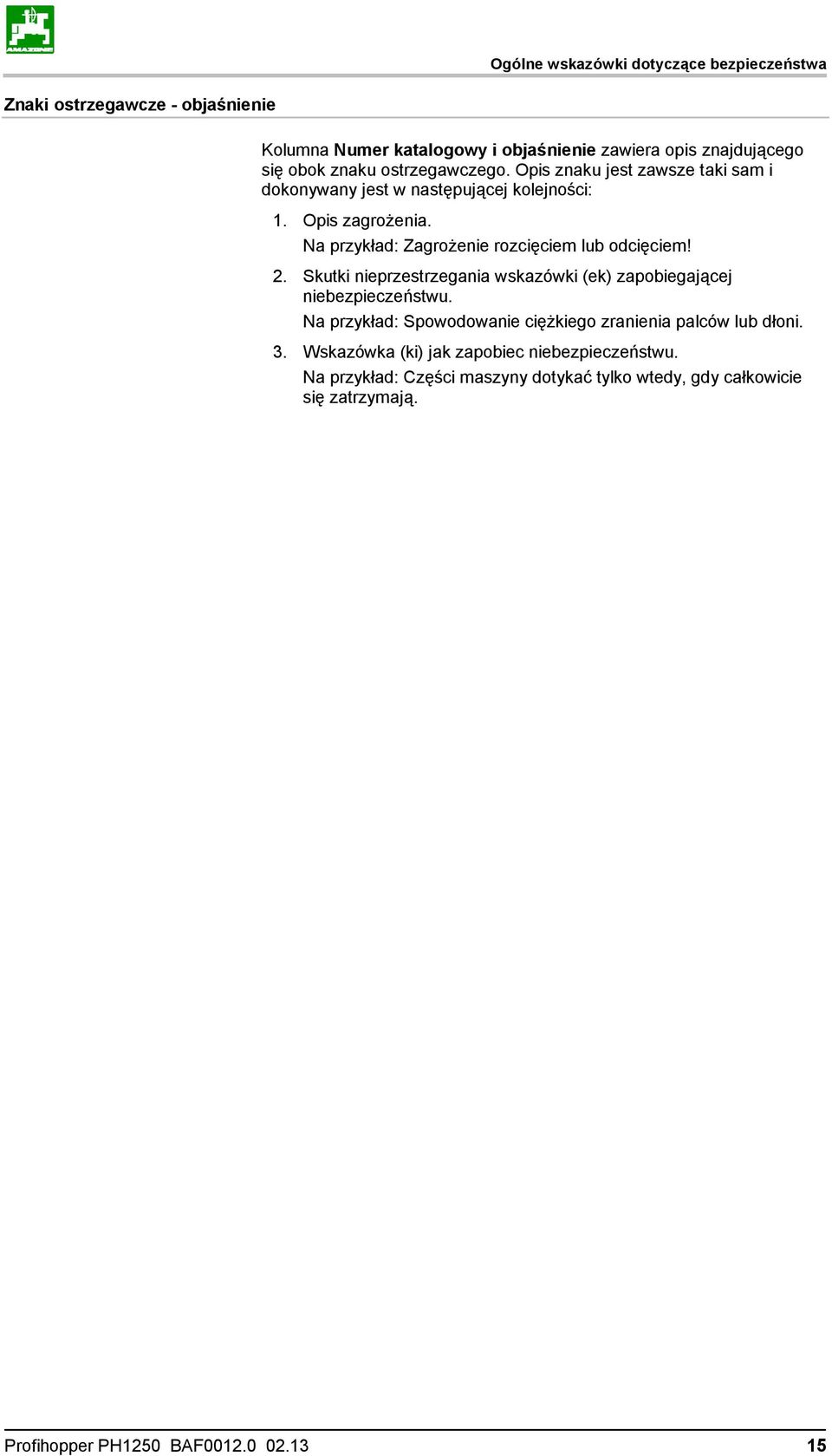

15 Ogólne wskazówki dotyczące bezpieczeństwa Znaki ostrzegawcze - objaśnienie Kolumna Numer katalogowy i objaśnienie zawiera opis znajdującego się obok znaku ostrzegawczego. Opis znaku jest zawsze taki sam i dokonywany jest w następującej kolejności: 1. Opis zagrożenia. Na przykład: Zagrożenie rozcięciem lub odcięciem! 2. Skutki nieprzestrzegania wskazówki (ek) zapobiegającej niebezpieczeństwu. Na przykład: Spowodowanie ciężkiego zranienia palców lub dłoni. 3. Wskazówka (ki) jak zapobiec niebezpieczeństwu. Na przykład: Części maszyny dotykać tylko wtedy, gdy całkowicie się zatrzymają. Profihopper PH1250 BAF

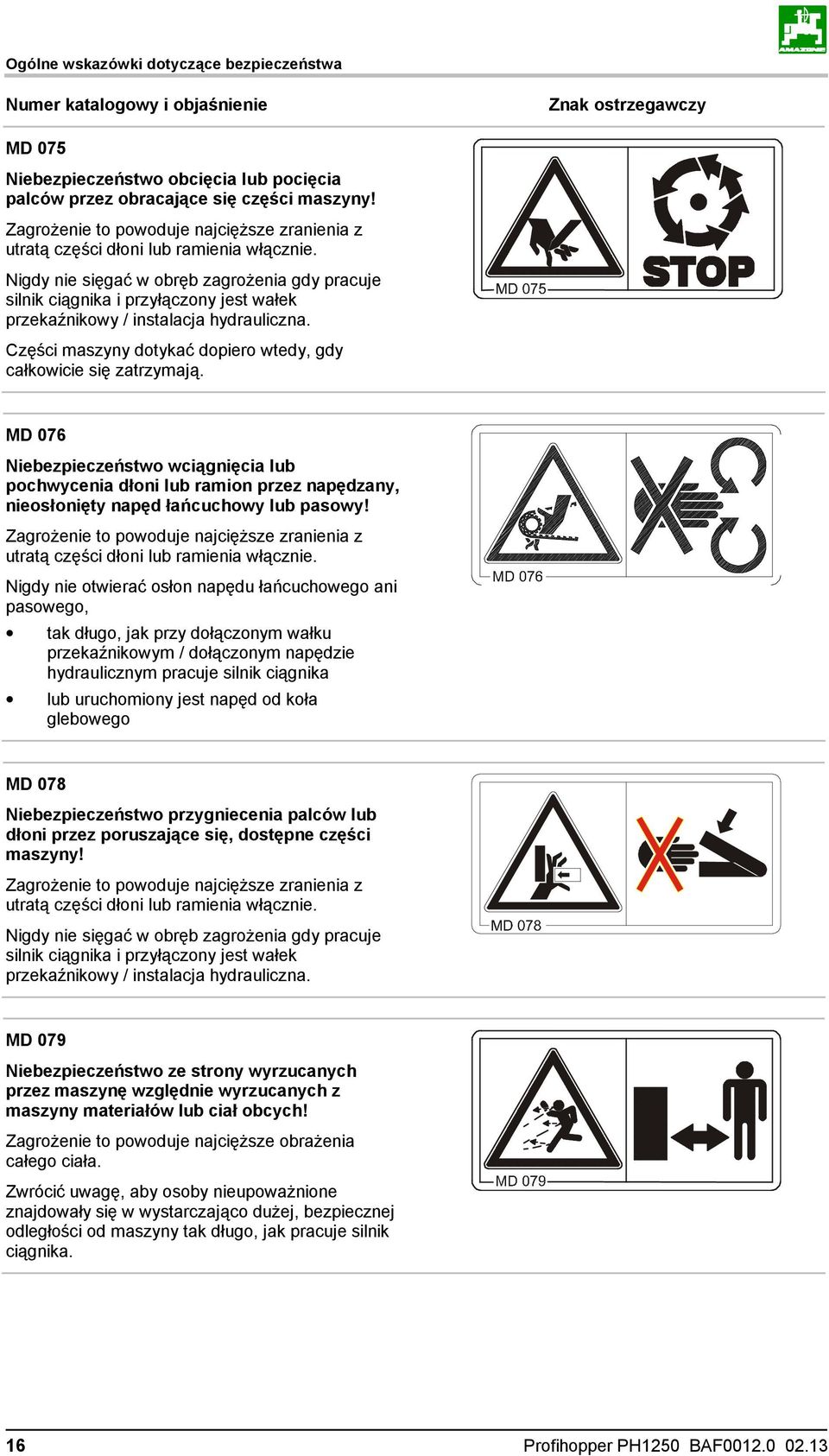

16 Ogólne wskazówki dotyczące bezpieczeństwa Numer katalogowy i objaśnienie Znak ostrzegawczy MD 075 Niebezpieczeństwo obcięcia lub pocięcia palców przez obracające się części maszyny! Zagrożenie to powoduje najcięższe zranienia z utratą części dłoni lub ramienia włącznie. Nigdy nie sięgać w obręb zagrożenia gdy pracuje silnik ciągnika i przyłączony jest wałek przekaźnikowy / instalacja hydrauliczna. Części maszyny dotykać dopiero wtedy, gdy całkowicie się zatrzymają. MD 076 Niebezpieczeństwo wciągnięcia lub pochwycenia dłoni lub ramion przez napędzany, nieosłonięty napęd łańcuchowy lub pasowy! Zagrożenie to powoduje najcięższe zranienia z utratą części dłoni lub ramienia włącznie. Nigdy nie otwierać osłon napędu łańcuchowego ani pasowego, tak długo, jak przy dołączonym wałku przekaźnikowym / dołączonym napędzie hydraulicznym pracuje silnik ciągnika lub uruchomiony jest napęd od koła glebowego MD 078 Niebezpieczeństwo przygniecenia palców lub dłoni przez poruszające się, dostępne części maszyny! Zagrożenie to powoduje najcięższe zranienia z utratą części dłoni lub ramienia włącznie. Nigdy nie sięgać w obręb zagrożenia gdy pracuje silnik ciągnika i przyłączony jest wałek przekaźnikowy / instalacja hydrauliczna. MD 079 Niebezpieczeństwo ze strony wyrzucanych przez maszynę względnie wyrzucanych z maszyny materiałów lub ciał obcych! Zagrożenie to powoduje najcięższe obrażenia całego ciała. Zwrócić uwagę, aby osoby nieupoważnione znajdowały się w wystarczająco dużej, bezpiecznej odległości od maszyny tak długo, jak pracuje silnik ciągnika. 16 Profihopper PH1250 BAF

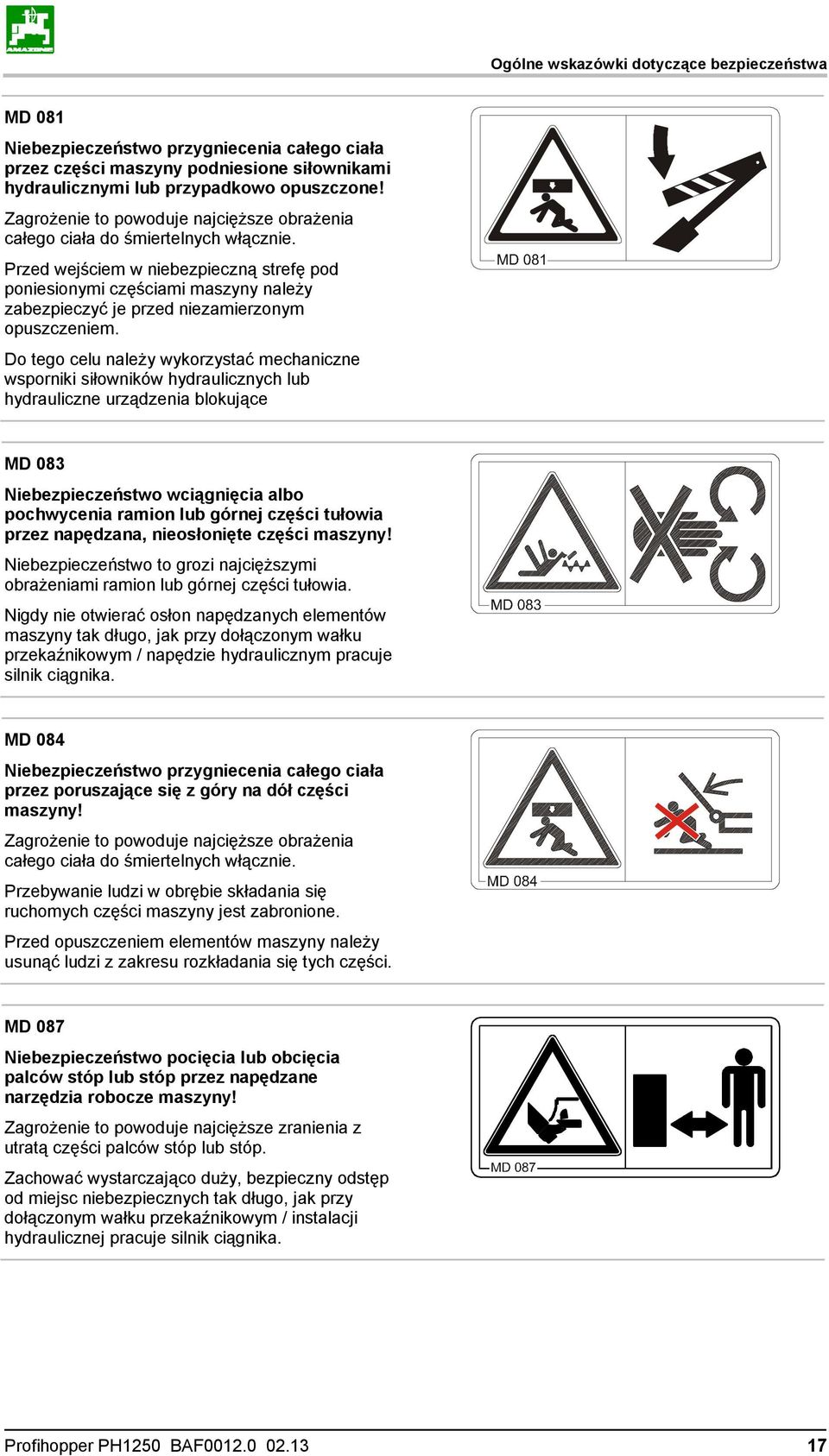

17 Ogólne wskazówki dotyczące bezpieczeństwa MD 081 Niebezpieczeństwo przygniecenia całego ciała przez części maszyny podniesione siłownikami hydraulicznymi lub przypadkowo opuszczone! Zagrożenie to powoduje najcięższe obrażenia całego ciała do śmiertelnych włącznie. Przed wejściem w niebezpieczną strefę pod poniesionymi częściami maszyny należy zabezpieczyć je przed niezamierzonym opuszczeniem. Do tego celu należy wykorzystać mechaniczne wsporniki siłowników hydraulicznych lub hydrauliczne urządzenia blokujące MD 083 Niebezpieczeństwo wciągnięcia albo pochwycenia ramion lub górnej części tułowia przez napędzana, nieosłonięte części maszyny! Niebezpieczeństwo to grozi najcięższymi obrażeniami ramion lub górnej części tułowia. Nigdy nie otwierać osłon napędzanych elementów maszyny tak długo, jak przy dołączonym wałku przekaźnikowym / napędzie hydraulicznym pracuje silnik ciągnika. MD 084 Niebezpieczeństwo przygniecenia całego ciała przez poruszające się z góry na dół części maszyny! Zagrożenie to powoduje najcięższe obrażenia całego ciała do śmiertelnych włącznie. Przebywanie ludzi w obrębie składania się ruchomych części maszyny jest zabronione. Przed opuszczeniem elementów maszyny należy usunąć ludzi z zakresu rozkładania się tych części. MD 087 Niebezpieczeństwo pocięcia lub obcięcia palców stóp lub stóp przez napędzane narzędzia robocze maszyny! Zagrożenie to powoduje najcięższe zranienia z utratą części palców stóp lub stóp. Zachować wystarczająco duży, bezpieczny odstęp od miejsc niebezpiecznych tak długo, jak przy dołączonym wałku przekaźnikowym / instalacji hydraulicznej pracuje silnik ciągnika. Profihopper PH1250 BAF

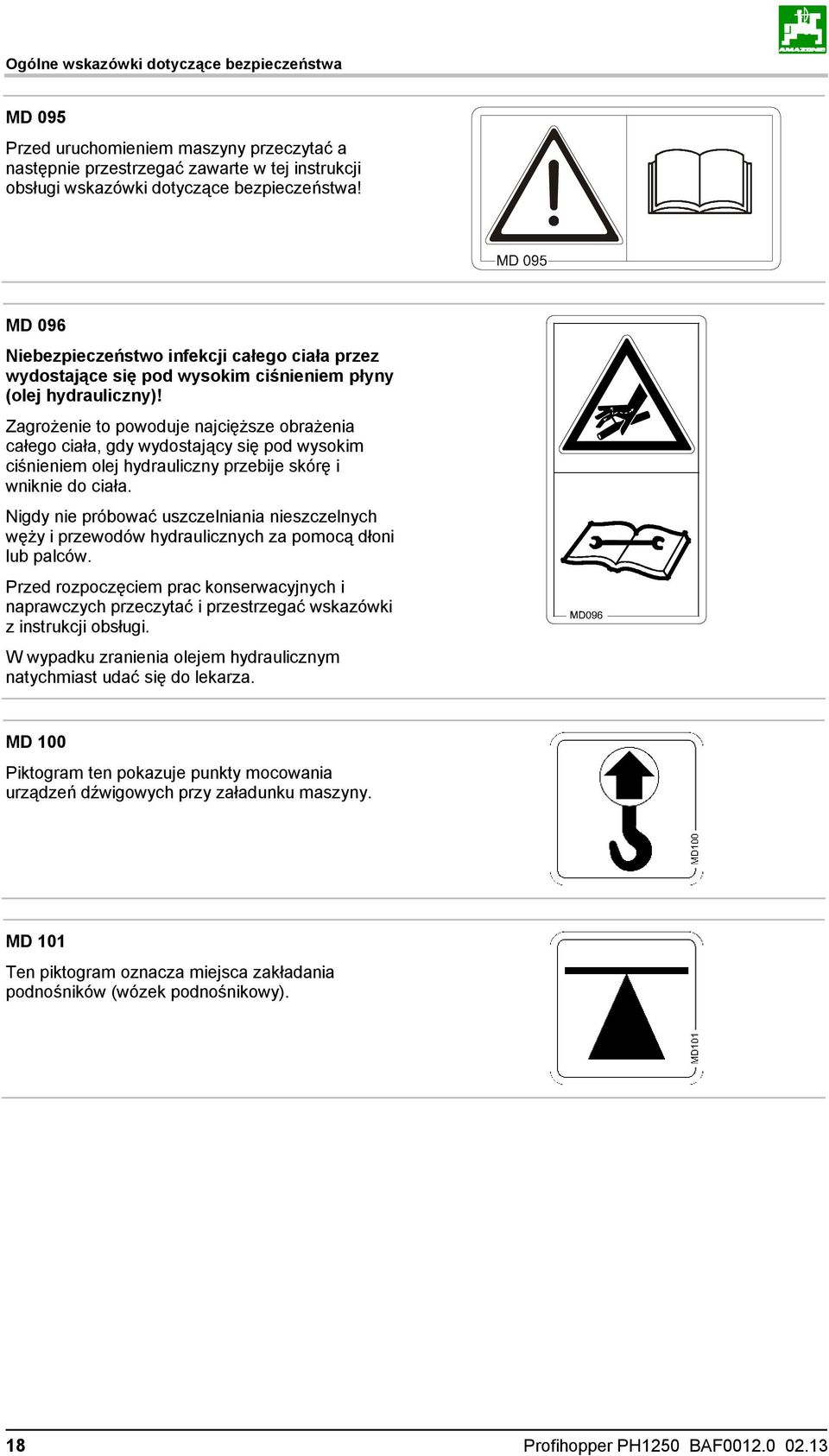

18 Ogólne wskazówki dotyczące bezpieczeństwa MD 095 Przed uruchomieniem maszyny przeczytać a następnie przestrzegać zawarte w tej instrukcji obsługi wskazówki dotyczące bezpieczeństwa! MD 096 Niebezpieczeństwo infekcji całego ciała przez wydostające się pod wysokim ciśnieniem płyny (olej hydrauliczny)! Zagrożenie to powoduje najcięższe obrażenia całego ciała, gdy wydostający się pod wysokim ciśnieniem olej hydrauliczny przebije skórę i wniknie do ciała. Nigdy nie próbować uszczelniania nieszczelnych węży i przewodów hydraulicznych za pomocą dłoni lub palców. Przed rozpoczęciem prac konserwacyjnych i naprawczych przeczytać i przestrzegać wskazówki z instrukcji obsługi. W wypadku zranienia olejem hydraulicznym natychmiast udać się do lekarza. MD 100 Piktogram ten pokazuje punkty mocowania urządzeń dźwigowych przy załadunku maszyny. MD 101 Ten piktogram oznacza miejsca zakładania podnośników (wózek podnośnikowy). 18 Profihopper PH1250 BAF

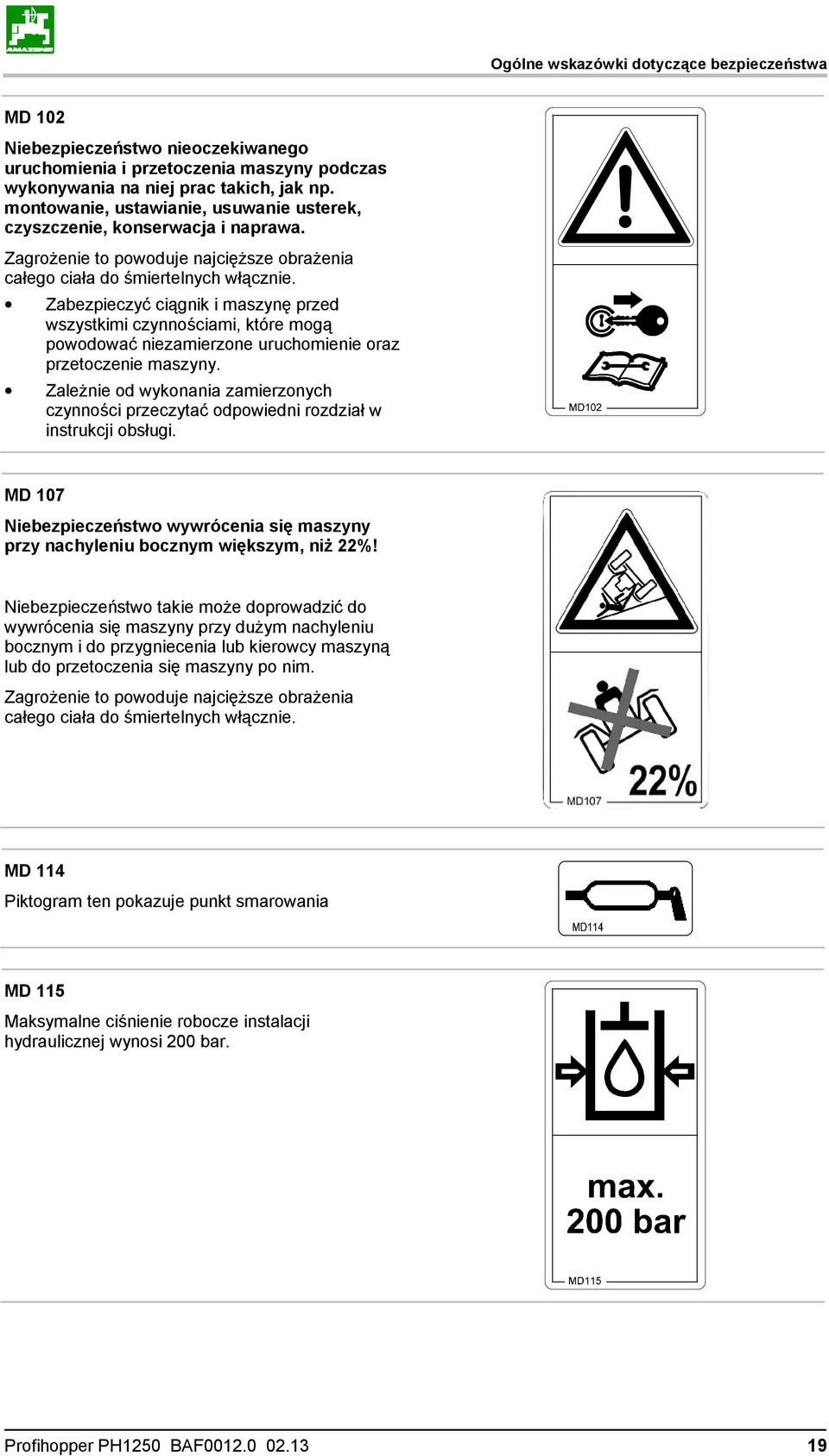

19 Ogólne wskazówki dotyczące bezpieczeństwa MD 102 Niebezpieczeństwo nieoczekiwanego uruchomienia i przetoczenia maszyny podczas wykonywania na niej prac takich, jak np. montowanie, ustawianie, usuwanie usterek, czyszczenie, konserwacja i naprawa. Zagrożenie to powoduje najcięższe obrażenia całego ciała do śmiertelnych włącznie. Zabezpieczyć ciągnik i maszynę przed wszystkimi czynnościami, które mogą powodować niezamierzone uruchomienie oraz przetoczenie maszyny. Zależnie od wykonania zamierzonych czynności przeczytać odpowiedni rozdział w instrukcji obsługi. MD 107 Niebezpieczeństwo wywrócenia się maszyny przy nachyleniu bocznym większym, niż 22%! Niebezpieczeństwo takie może doprowadzić do wywrócenia się maszyny przy dużym nachyleniu bocznym i do przygniecenia lub kierowcy maszyną lub do przetoczenia się maszyny po nim. Zagrożenie to powoduje najcięższe obrażenia całego ciała do śmiertelnych włącznie. MD 114 Piktogram ten pokazuje punkt smarowania MD 115 Maksymalne ciśnienie robocze instalacji hydraulicznej wynosi 200 bar. Profihopper PH1250 BAF

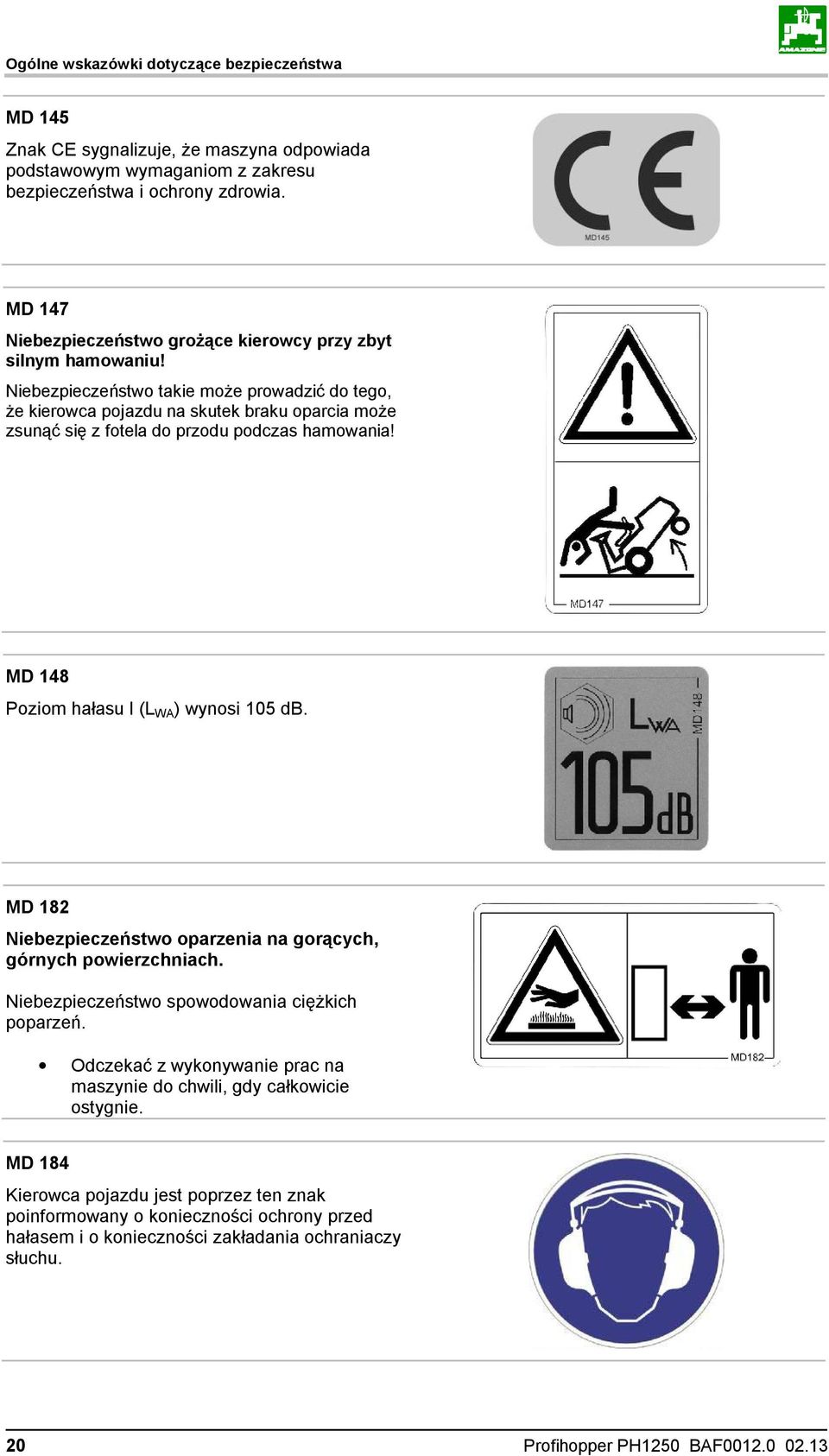

20 Ogólne wskazówki dotyczące bezpieczeństwa MD 145 Znak CE sygnalizuje, że maszyna odpowiada podstawowym wymaganiom z zakresu bezpieczeństwa i ochrony zdrowia. MD 147 Niebezpieczeństwo grożące kierowcy przy zbyt silnym hamowaniu! Niebezpieczeństwo takie może prowadzić do tego, że kierowca pojazdu na skutek braku oparcia może zsunąć się z fotela do przodu podczas hamowania! MD 148 Poziom hałasu l (L WA ) wynosi 105 db. MD 182 Niebezpieczeństwo oparzenia na gorących, górnych powierzchniach. Niebezpieczeństwo spowodowania ciężkich poparzeń. Odczekać z wykonywanie prac na maszynie do chwili, gdy całkowicie ostygnie. MD 184 Kierowca pojazdu jest poprzez ten znak poinformowany o konieczności ochrony przed hałasem i o konieczności zakładania ochraniaczy słuchu. 20 Profihopper PH1250 BAF

21 Ogólne wskazówki dotyczące bezpieczeństwa MD 202 Zakładanie zabezpieczenia transportowego Skutkiem tego ryzyka może być utrata części maszyny podczas transportu oraz poważne zagrożenia w ruchu drogowym. Ryzyko odniesienia śmiertelnych obrażeń w ruchu po drogach publicznych! Przed transportem maszyny na przyczepie lub otwartej powierzchni ładunkowej blokadę należy prawidłowo zamknąć za pomocą taśmy gumowej. Przed przystąpieniem do pracy zdjąć taśmę gumową. Profihopper PH1250 BAF

22 Ogólne wskazówki dotyczące bezpieczeństwa Rozmieszczenie znaków ostrzegawczych i pozostałych oznaczeń Znak ostrzegawczy Poniższe ilustracje pokazują rozmieszczenie znaków ostrzegawczych na maszynie. 22 Profihopper PH1250 BAF

23 Ogólne wskazówki dotyczące bezpieczeństwa Profihopper PH1250 BAF

24 Ogólne wskazówki dotyczące bezpieczeństwa 2.14 Niebezpieczeństwa związane z niestosowaniem się do przepisów bezpieczeństwa Niezastosowanie się do przepisów dotyczących bezpieczeństwa może spowodować zagrożenie zarówno dla ludzi jak też dla maszyny i środowiska. może prowadzić do utraty praw do wszelkich roszczeń odszkodowawczych. Nieprzestrzeganie przepisów dotyczących bezpieczeństwa może przykładowo pociągać za sobą następujące zagrożenia: Zagrożenie dla ludzi w związku z niezabezpieczeniem obszaru pracy. Odmowa działania ważnych funkcji maszyny. Niezachowanie prawidłowych metod konserwacji i naprawy maszyny. Zagrożenie dla osób spowodowane działaniem czynników mechanicznych i chemicznych. Zagrożenie dla środowiska związane z wyciekiem oleju hydraulicznego Bezpieczna praca Poza przepisami bezpieczeństwa zawartymi w niniejszej instrukcji obowiązują również narodowe przepisy bezpieczeństwa i higieny pracy oraz zapobiegania wypadkom. Należy stosować się do zaleceń dotyczących bezpieczeństwa umieszczonych na znakach ostrzegawczych na maszynie. W przypadku poruszania się po drogach publicznych należy przestrzegać odpowiednich przepisów ruchu drogowego. 24 Profihopper PH1250 BAF

25 2.16 Wskazówki dotyczące bezpieczeństwa użytkownika Ogólne wskazówki dotyczące bezpieczeństwa OSTRZEŻENIE Zagrożenie przygnieceniem, obcięciem, pochwyceniem, wciągnięciem i uderzenie na skutek nieprzestrzegania zasad bezpieczeństwa w ruchu drogowym i w pracy! Przed każdym uruchomieniem maszyny sprawdzić ją pod względem bezpieczeństwa w ruchu drogowym i w pracy! Ogólne przepisy bezpieczeństwa i higieny pracy Poza zaleceniami zawartymi w niniejszej instrukcji obsługi należy przestrzegać również innych, obowiązujących przepisów bezpieczeństwa pracy i zapobiegania wypadkom! Umieszczone na maszynie znaki ostrzegawcze i pozostałe oznaczenia podają ważne wskazówki dotyczące bezpiecznej pracy maszyną. Przestrzeganie tych wskazówek służy Waszemu bezpieczeństwu! Przed ruszeniem z miejsca i przed rozpoczęciem pracy sprawdzić otoczenie maszyny (dzieci)! Dbać o zachowanie dobrej widoczności! Swój sposób jazdy należy dostosować tak, aby w każdym momencie bezpiecznie panować nad maszyną. Należy przy tym uwzględnić swoje osobiste umiejętności, tor jazdy, widoczność, warunki powodowe, właściwości jezdne maszyny. Praca maszyną Przed rozpoczęciem pracy należy zapoznać się ze wszystkimi układami i elementami obsługi maszyny oraz ich działaniem. Podczas pracy jest na to za późno! Nosić ubranie ściśle przylegające! Luźne ubranie zwiększa niebezpieczeństwo uchwycenia i owinięcia się odzieży na wałkach napędowych! Maszynę uruchamiać tylko wtedy, gdy wszystkie urządzenia zabezpieczające są zamontowane i znajdują się w pozycji chroniącej! Zwracać uwagę na maksymalny załadunek maszyny oraz na dopuszczalne obciążenia osi i obciążenia pionowe! W koniecznych wypadkach jechać ze koszem napełnionym tylko częściowo. Przebywanie ludzi w roboczym zasięgu maszyny jest zabronione! (patrz rozdz. 3.7) Zabronione jest przebywanie ludzi w obrębie obracania się i składania maszyny! Na częściach napędzanych (np. hydraulicznie) znajdują się miejsca, których dotykanie grozi ucięciem lub zmiażdżeniem! Części maszyny uruchamiane siłami obcymi można załączać tylko wtedy, gdy ludzie znajdują się w bezpiecznej odległości od maszyny! Przed pozostawieniem maszyny zabezpieczyć ją przed niezamierzonym uruchomieniem i przetoczeniem. W tym celu ο zaciągnąć hamulec postojowy ο wyłączyć silnik ο wyjąć kluczyk ze stacyjki. Profihopper PH1250 BAF

26 Ogólne wskazówki dotyczące bezpieczeństwa Transport maszyny Podczas jazdy po drogach publicznych należy przestrzegać obowiązujących przepisów Prawa o ruchu drogowym! Przed rozpoczęciem jazdy transportowej sprawdzić ο sprawność, czystość i działanie instalacji oświetleniowej ο układ hamulcowy i hydrauliczny pod względem widocznych usterek ο czy hamulec postojowy jest całkowicie zwolniony Zawsze zwracać uwagę na zachowanie wystarczająco dobrej zdolności kierowania i hamowania maszyną! Zdolność hamowania należy sprawdzić przed rozpoczęciem jazdy! Przy jeździe na zakrętach uwzględnić dalekie zachodzenie maszyny i jej masę bezwładności! Przed rozpoczęciem jazdy transportowej wszystkie odchylane części maszyny ustawić w pozycji transportowej! Przed rozpoczęciem jazdy transportowej sprawdzić, czy wymagane wyposażenie transportowe jak np. oświetlenie, urządzenia ostrzegawcze i zabezpieczenia jest prawidłowo zamontowane na maszynie! Prędkość jazdy zawsze dopasować do panujących warunków! Instalacja hydrauliczna Instalacja hydrauliczna znajduje się pod wysokim ciśnieniem! Zwracać uwagę na prawidłowe przyłączanie węży hydraulicznych! Przy dołączaniu węży hydraulicznych zwrócić uwagę, aby w instalacji hydraulicznej nie było ciśnienia! Zabrania się blokowania części ustawiających, służących do bezpośredniego wykonywania hydraulicznych lub elektrycznych ruchów części składowych, np. składania, przechylania i przesuwania. Odpowiedni ruch musi być automatycznie zatrzymywany, gdy zwolniony zostanie zespół sterujący tym ruchem. Nie dotyczy to zespołów, których ruchy ο są stałe, lub ο regulowane są automatycznie, albo ο ze względu na ich funkcje wymagają pozycji pływającej lub ciśnieniowej. Przed rozpoczęciem prac na instalacji hydraulicznej ο części maszyny opuścić na ziemię ο zlikwidować ciśnienie w hydraulice ο wyłączyć silnik ο zaciągnąć hamulec postojowy ο wyjąć kluczyk ze stacyjki. Węże hydrauliczne należy przynajmniej raz w roku poddawać kontroli przez fachowy serwis! Węże hydrauliczne wymieniać w wypadku ich uszkodzenia lub zestarzenia! Używać tylko oryginalnych węży hydraulicznych! Okres użytkowania przewodów hydraulicznych nie może przekroczyć okresu sześciu lat, wliczając ewentualny, najwyżej dwuletni okres ich magazynowania. Również przy prawidłowym magazynowaniu i dopuszczalnym obciążeniu przewody i połączenia ulegają naturalnemu zestarzeniu, dlatego też ich okres 26 Profihopper PH1250 BAF

27 Ogólne wskazówki dotyczące bezpieczeństwa przechowywania i użytkowania jest ograniczony. Niezależnie od tego okres użytkowania można ustalić uwzględniając doświadczenia w tym zakresie, a zwłaszcza możliwość potencjalnych niebezpieczeństw. Dla przewodów i połączeń hydraulicznych z materiałów termoplastycznych odpowiednie okresy mogą być inne od podanych. Nigdy nie próbować uszczelniania nieszczelnych węży i przewodów hydraulicznych za pomocą dłoni lub palców. Wydostające się pod wysokim ciśnieniem płyny (olej hydrauliczny) mogą przez skórę wniknąć do ciała i spowodować ciężkie zranienia! W wypadku zranienia olejem hydraulicznym natychmiast udać się do lekarza. Niebezpieczeństwo infekcji. Przy poszukiwaniu miejsc wycieków posługiwać się odpowiednimi środkami pomocniczymi, z powodu możliwego niebezpieczeństwa infekcji Instalacja elektryczna Podczas prac na instalacji elektrycznej akumulator (biegun ujemny) musi być odłączony! Używać tylko przepisowych bezpieczników. Przy użyciu zbyt silnych bezpieczników instalacja elektryczna zostanie zniszczona - niebezpieczeństwo pożaru! Uważać na właściwą kolejność dołączania akumulatora najpierw przyłączać biegun dodatni a potem ujemny! Przy odłączaniu najpierw odłączać biegun ujemny a potem dodatni! Na dodatni biegun akumulatora stosować przewidzianą do tego osłonę. Przy zwarciu z masą istnieje niebezpieczeństwo eksplozji! W pobliżu akumulatora nie używać urządzeń iskrzących ani otwartego płomienia! Maszyna może być wyposażona w komponenty i części elektryczne i elektroniczne, których działanie może być niewłaściwe w przypadku zakłóceń pola elektromagnetycznego pochodzących z innych urządzeń. Takie zakłócenia mogą doprowadzić do zagrożeń dla osób w razie niezastosowania się do następujących przepisów bezpieczeństwa. ο W przypadku instalacji dodatkowych urządzeń i / lub układów w urządzeniu, z przyłączeniem do instalacji pokładowej, użytkownik sam ponosi odpowiedzialność za sprawdzenie, czy instalacja nie powoduje zakłóceń urządzeń elektronicznych pojazdu lub innych układów. ο Należy pamiętać przede wszystkim o tym, by dodatkowo instalowane części elektryczne i elektroniczne były zgodne z dyrektywą europejską 89/336/EWG oraz posiadały oznaczenie CE. Profihopper PH1250 BAF

28 Ogólne wskazówki dotyczące bezpieczeństwa Kontrola bezpieczeństwa przed rozpoczęciem jazdy Przed każdym rozpoczęciem jazdy należy sprawdzić działanie wszystkich ważnych dla bezpieczeństwa części: Ciśnienie w oponach i profil opon Działanie włącznika w siedzisku Przewody olejowe i hydrauliczne pod względem szczelności i / lub sparciałości Noże i zamocowania noży pod względem luźnych połączeń śrubowych i silnego zużycia Osłony pod względem luźnych połączeń śrubowych lub uchwytów Pokrywa kosza musi być zatrzaśnięta Sprawdzić zamocowanie pokrywy układu mulczowania Pracujący zespół tnący musi być przed podniesienim kosza wyłączony 28 Profihopper PH1250 BAF

29 Ogólne informacje dotyczące maszyny 3 Ogólne informacje dotyczące maszyny 3.1 Obszary zastosowania Kosiarka do trawy AMAZONE Profihopper, przeznaczona jest do koszenia i wertykulacji terenów zielonych oraz boisk sportowych, ogrodów itp. Jesienią zbiera i sieka liście. 3.2 Deklaracja zgodności Kosiarka Profihopper spełnia wymagania Dyrektyw UE 2006/42/WE dla maszyn, wraz z odpowiednimi dyrektywami uzupełniającymi. 3.3 Dane przy podawaniu informacji Przy zamawianiu wyposażenia specjalnego i części zamiennych lub przy pytaniach technicznych prosimy zawsze podawać numer maszyny. Wymogi bezpieczeństwa technicznego spełnione są tylko wtedy, jeśli w wypadku napraw zastosowane będą oryginalne części zamienne AMAZONE. Zastosowanie innych części zamiennych może pociągnąć za sobą utratę odpowiedzialności za powstałe w wyniku tego następstwa! 3.4 Oznakowanie maszyny Tabliczka znamionowa na maszynie (Rys. 3.4) Całe oznakowanie ma wartość dokumentu i nie może być zmieniane ani doprowadzane do stanu, w którym będzie nieczytelne! Profihopper PH1250 BAF

30 Ogólne informacje dotyczące maszyny 3.5 Dane techniczne Silnik: Lombardini FOCS Diesel; chłodzony wodą; 3 cylindrowy 1028cc; 18KW (24,5KM). Pojemność zbiornika paliwa: 20l oleju napędowego Olej hydrauliczny: 15l System napędowy: Hydrostatyczny, 4 silniki hydrauliczne i 2 przestawialne pompy Prędkość jazdy: Do przodu 0 do 12 km/h, regulowana bezstopniowo Do tyłu 0 do 6 km/h, regulowana bezstopniowo Układ kierowniczy: Tylna oś kierująca oraz wysterowanie silników kół Hamulce: Hydrostatyczne i postojowy Włączanie zespołu koszącego: Elektromagnetyczne Ogumienie: przód tył 20x10, PR oder 21x11, PR oder 20x12, PR 16x6,50-8 4PR Wymiary z zespołem koszącym AMAZONE: Długość: 2,785 m Szerokość: 1,482 m Wysokość: 1,994 m Masa z zespołem koszącym AMAZONE: kg masy własnej, kg dop. masy całkowitej Dane dotyczące emisji hałasu Emisja w miejscu pracy (poziom hałasu) wynosi: LpA = 90 db(a). Pomiaru dokonano w stanie roboczym na wysokości uszu kierowcy. Poziom hałasu według rozporządzenia 2000/14/CE: LwA = 105 db(a). WSKAZÓWKA: Należy przestrzegać Dyrektywy UE (2003/10/WE) dotyczącej hałasu oraz "Zarządzeń dotyczących ochrony przed hałasem i wibracjami w pracy" NIEBEZPIECZEŃSTWO: Pracujący silnik napędowy i napęd koszący powodują hałas. Zbyt długi czas narażenia na hałas może doprowadzić do pogorszenia słuchu. Nosić ochronę słuchu! Zalecana ochrona słuchu: MOLDEX Comets 6420 (kontrola i atest wg EN 352-2:2002) 30 Profihopper PH1250 BAF

31 Ogólne informacje dotyczące maszyny Dane dotyczące pomiaru drgań Drgania przenoszone przez kończyny górne i drgania o ogólnym działaniu na organizm człowieka zmierzone wg EN 12096: (a) Maszyna z dźwigniami: dźwignia z lewej strony 2.18 m/s² (dokładnością pomiaru 0,08 m/s²) dźwignia z prawej strony 1.72 m/s² (dokładnością pomiaru 0,11 m/s²) ogólnym działaniu na organizm człowieka: 0.34 m/s² (dokładnością pomiaru 0,03 m/s²) (b) Maszyna z kierownicą: linke Hand 0.88 m/s² (dokładnością pomiaru 0,01 m/s²), rechte Hand 1.61 m/s² (dokładnością pomiaru 0,12 m/s) ogólnym działaniu na organizm człowieka: 0.33 m/s² (dokładnością pomiaru 0,05 m/s²) 3.6 rvużytkowanie zgodne z przeznaczeniem Kosiarka z koszem AMAZONE-Profihopper zbudowana jest wyłącznie do pracy na terenach zielonych. Przeznaczona jest do koszenia, wertykulacji (ponownego cięcia darni) i zbierania skoszonej trawy oraz opadłych jesienią liści. Każde inne poza zdefiniowanymi wyżej ramami wykorzystanie maszyny uważane jest za niezgodne z jej przeznaczeniem. Za szkody powstałe w wyniku takiego użytkowania producent nie ponosi odpowiedzialności. Użytkownik zgodnie z prawem ponosi wtedy pełną odpowiedzialność za wszelkie możliwe następstwa takiego działania. Do zgodnego z przeznaczeniem wykorzystania maszyny należy także przestrzeganie wszelkich wydanych przez jej producenta zaleceń i wskazówek w odniesieniu do pracy, konserwacji oraz wykonywania napraw. Do wykorzystania zgodnego z przeznaczeniem należy także stosowanie wyłącznie oryginalnych części zamiennych AMAZONE. Kosiarka z koszem AMAZONE-Profihopper może być użytkowana, konserwowana i naprawiana wyłącznie przez personel przeszkolony w tym zakresie i poinformowany o występujących przy tych czynnościach zagrożeniach. Należy przestrzegać wszystkich przepisów odnośnie zapobiegania wypadkom przy pracy oraz pozostałych, ogólnie obowiązujących przepisów dotyczących bezpieczeństwa, medycyny pracy i przepisów ruchu drogowego. Należy postępować dokładnie według zaleceń dotyczących bezpieczeństwa, podanych na naklejkach umieszczonych na maszynie, jej częściach oraz na wyposażeniu dodatkowym. Każda samowolnie dokonana na maszynie zmiana automatycznie oznacza wyłączenie wszystkich roszczeń gwarancyjnych u producenta w odniesieniu do wynikłych z tego szkód. Profihopper PH1250 BAF

32 Ogólne informacje dotyczące maszyny 3.7 Bezpieczny odstęp Przebywanie ludzi w strefie pracy maszyny jest zabronione. Strefa pracy maszyny obejmuje zakreślony wokół niej okrąg o promieniu 5 metrów. 32 Profihopper PH1250 BAF

33 Transport maszyny 4 Transport maszyny Transport, przechowywanie 1. Jeśli maszyna będzie ładowana na przyczepę, należy skorzystać z ramp o chropowatej powierzchni antypoślizgowej i o takim samym kącie nachylenia (16,7 30%). 2. Przy wjeżdżaniu na przyczepę lub pojazd ciężarowy należy jechać szczególnie ostrożnie i powoli. UWAGA! Maszynę należy ładować bądź transportować zawsze w kierunku jazdy na wprost. 3. Na czas transportu na przyczepie należy prawidłowo przytwierdzić maszynę, zaciągnąć hamulec postojowy i wyłączyć silnik. Zwrócić uwagę na punkty zamocowania. Profihopper PH1250 BAF

34 Transport maszyny Maszynę na pojeździe transportowym zabezpieczyć zgodnie z przepisami: Mocowanie po przekątnej wg DIN EN 12195! Należy zastosować co najmniej 4 środki mocujące! Stosować wyłącznie środki mocujące posiadające homologację dla ruchu po drogach publicznych! Minimalna wymagana siła zabezpieczenia Lc (Lashing Capacity): 1000 dan 4. Zagrożenie pożarowe! Maszyny nie wolno przykrywać plandeką przed całkowitym schłodzeniem silnika. 5. Zagrożenie pożarowe! Po zakończeniu koszenia pojemnik należy zawsze całkowicie opróżnić. Fermentująca masa skoszona w pewnych warunkach może się samoczynnie zapalić pod wpływem wysokiej temperatury. 6. Ryzyko uszkodzenia układu napędowego! Maszyny nie wolno pchać przy wyłączonym silniku! UWAGA! Zamocowanie na pokrywie musi być mocno przytwierdzone! Zwracać uwagę na dostateczne zabezpieczenie pokrywy pojemnika! Silny pęd wiatru podczas jazdy może oderwać pokrywę! 34 Profihopper PH1250 BAF

35 Przekazanie maszyny 5 Przekazanie maszyny Przy otrzymaniu maszyny prosimy ustalić, czy nie wystąpiły uszkodzenia w transporcie i czy nie ma braków części! Tylko natychmiastowa reklamacja u przewoźnika prowadzi do wyrównania szkód. Prosimy sprawdzić, czy dostarczono wszystkie wymienione w liście przewozowym części. Ewentualne szkody muszą być od razu zgłoszone kierowcy ciężarówki na liście wysyłkowym. Przed uruchomieniem maszyny zdjąć z niej wszystkie pakunki łącznie z mocującymi je drutami oraz sprawdzić smarowanie. Profihopper PH1250 BAF

36 Tablica przyrządów i elementy obsługowe 6 Tablica przyrządów i elementy obsługowe 6.1 Tablica przyrządów Tablicy przyrządów (rys ) nie czyścić myjnią wysokociśnieniową! 1 Stan napełnienia kosza Błyska, gdy kosz jest pełen. 2 Kontrolka ładowania akumulatora Jeśli po uruchomieniu silnika kontrolka ładowania nie gaśnie, należy sprawdzić ładowanie (kontrolka ładowania gaśnie ewentualnie przy lekkim zwiększeniu liczby obrotów silnika). 3 Kontrolka funkcjonowania systemu zbierania Przy jej zaświeceniu zespół koszący wyłącza się automatycznie, gdyż ślimaki transportowe nie mogą się już obracać (np. po zablokowaniu ciałem obcym). 4 Kontrolka hamulca postojowego Po zwolnieniu hamulca postojowego kontrolka gaśnie. 5 Kontrolka zespołu koszącego Pokazuje, czy zespół koszący jest włączony. 6 Wskaźnik świec żarowych silnika Diesla (patrz rozdział Uruchamianie) 7 Kierunkowskazy 8 Licznik godzin pracy 9 Wskaźnik temperatury wody w układzie chłodzenia Lampka zielona = temperatura wody w układzie chłodzenia jest normalna Lampka czerwona, błyskająca = silnik jest przegrzany. 10 Wskaźnik zbyt wysokiej temperatury wody w układzie chłodzenia Przy zaświeceniu następuje automatyczne wyłączenie zespołu koszącego! Pozostawić silnik przez ok. 5 minut na wolnych obrotach w celu jego ochłodzenia. Jeśli temperatura dalej rośnie, silnik wyłączy się automatycznie. Sprawdzić stan płynu w układzie chłodzenia i jeśli to konieczne, uzupełnić (patrz rozdział ). Sprawdzić kratownicę ochronną i chłodnicę pod względem zanieczyszczenia i jeśli to konieczne, oczyścić. Jeśli po ponownym uruchomieniu silnika lampka ostrzegawcza nie gaśnie lub gdy silnik będzie się w dalszym ciągu przegrzewał, powiadomić serwis. 11 Kontrolka ciśnienia oleju Jeśli kontrolka ta zaświeci się, natychmiast wyłączyć silnik i sprawdzić, względnie uzupełnić stan oleju. Jeśli po ponownym uruchomieniu silnika kontrolka ta nie gaśnie, należy wyłączyć silnik i powiadomić serwis. 36 Profihopper PH1250 BAF

37 Tablica przyrządów i elementy obsługowe 13 Kontrolka pozycji kosza do trawy Kosz do trawy w pozycji roboczej, kontrolka nie świeci. Kosz jest podniesiony lub jest w pozycji opróżniania, kontrolka świeci. Jeśli podczas pracy kosz zostanie przypadkowo podniesiony, włącznik bezpieczeństwa wyłączy silnik. Należy wtedy ustawić kosz do trawy w pozycji roboczej, ponownie uruchomić silnik i ponownie włączyć zespół koszący. Kluczyk zapłonu (rys ) Poz. 0 = Stop Poz. 1 = Praca, świece żarowe Poz. 2 = Uruchomienie silnika Podczas czyszczenia kluczyk zapłonu musi być wyciągnięty a na stacyjkę musi być założona osłona chroniąca przed kurzem! Profihopper PH1250 BAF

38 Tablica przyrządów i elementy obsługowe 6.2 Skrzynka bezpieczników pod wspornikiem siedziska W skrzynce z połączeniami elektryki, pod wspornikiem siedziska, znajduje się zależnie od wyposażenia od dwóch do siedmiu bezpieczników. Aby otworzyć skrzynkę należy zluzować dwie śruby. Zapasowe bezpieczniki znajdują się w skrzynce z narzędziami, pod wspornikiem siedziska. W każdym wypadku należy znaleźć i usunąć przyczynę przepalenia bezpiecznika. Skrzynka z połączenia mi elektryki 1+2 Bezpiecznik 15A 3 Bezpiecznik 50A 38 Profihopper PH1250 BAF

39 Tablica przyrządów i elementy obsługowe 6.3 Dźwignie obsługowe 1. Dźwignia gazu Do uruchomienia i wyłączenia silnika dźwignię należy ustawić w pozycji biegu jałowego. 2. Opróżnianie kosza Aby opróżnić kosz dźwignię należy pociągnąć do tyłu, a aby ustawić go w pozycji roboczej, dźwignię należy nacisnąć do przodu. 3. Podnoszenie / opuszczanie kosza Aby podnieść kosz dźwignię należy pociągnąć do tyłu, w celu opuszczenia kosza dźwignię należy nacisnąć do przodu. 4. Podnoszenie i opuszczanie zespołu koszącego Aby podnieść zespół koszący należy pociągnąć dźwignię do tyłu, a w celu opuszczenia zespołu koszącego dźwignię należy nacisnąć do przodu. W pozycji roboczej (koszenie itd....) dźwignia musi być zatrzaśnięta w pozycji przedniej. Zespół koszący pozostaje dzięki temu w pozycji pływającej i może dopasować się do nierówności podłoża. 5. Włączanie zespołu koszącego Dla miękkiego uruchamiania zespołu koszącego należy wybrać średnią liczbę obrotów silnika. Włącznik naciskać tak długo, aż zespół koszący będzie w pełni pracował. Włącznik ten nie działa, gdy kosz jest podniesiony. 6. Wyłączanie zespołu koszącego UWAGA! Z podniesionym koszem należy jechać z najwyższą ostrożnością. Niebezpieczeństwo wywrócenia! 7. Uchwyt do otwierania pokrywy Pokrywa jest mechanicznie zablokowana i otwiera się ją przy pomocy kluczyka zapłonu. W tym celu umieścić uchwyt kluczyka we wkręcie z rowkiem i obrócić w prawo o kąt mniejszy niż 45. Blokada mechaniczna jest teraz otwarta, podstawę można teraz otworzyć za pomocą uchwytu w górę (rys ). Profihopper PH1250 BAF

40 Tablica przyrządów i elementy obsługowe 40 Profihopper PH1250 BAF

41 Tablica przyrządów i elementy obsługowe 6.4 Regulacja prędkości jazdy, układ kierowniczy 1. Pedał prędkości jazdy (6.4-1) Ten pedał umożliwia płynną regulacją prędkości jazdy wprzód i wstecz w zakresie od 0 do 10 km/h. Aby jechać do przodu, nacisnąć pedał do przodu. Aby cofnąć, nacisnąć pedał do tyłu. Aby zatrzymać maszynę, zdjąć nogę z pedału. W celu szybszego wyhamowania pedał można również lekko zwolnić. UWAGA! Gwałtowne naciśnięcie pedału jazdy prowadzi do szybkiego przyspieszenia maszyny lub nagłego zatrzymania. Na otwartym terenie i przy miarowej prędkości obrotowej silnika zapoznać się z własnościami jezdnymi maszyny. Niebezpieczeństwo wypadku! Profihopper PH1250 BAF

42 Tablica przyrządów i elementy obsługowe 6.5 Hamulec postojowy Przy zaciągniętym hamulcu postojowym pedał jazdy jest zablokowany. Dzięki dodatkowemu obwodowi kierowca może zejść z fotela kierowcy przy zaciągniętym hamulcu ręcznym, silnik pozostanie nadal włączony. Pozwala to uniknąć powtarzania rozruchów silnika po zejściu z fotela oraz dodatkowo chronić rozrusznik i akumulator. 1. Zabezpieczanie hamulca postojowego: Nacisnąć pedał blokady (1) w dół, aby pedał jazdy (3) został zablokowany. Zabezpieczyć blokadę, przesuwając dźwignię ręczną (2) do przodu. Pedał blokady zwalniać dopiero po prawidłowym zamknięciu dźwigni ręcznej. 2. Zwalnianie hamulca postojowego: W celu zwolnienia hamulca postojowego wcisnąć pedał blokady (1) i odbezpieczyć blokadę poprzez przesunięcie dźwigni ręcznej (2) do tyłu. Pedał blokady zwalniać dopiero po prawidłowym zwolnieniu dźwigni ręcznej., UWAGA: Przy zaciągniętym hamulcu ręcznym nie można uruchomić zespołu koszącego! 42 Profihopper PH1250 BAF
