1 Instrukcja obsługi, książka konserwacji AMAz PROFIHOPPER PH-1250 zdrive PH-1250 idrive PH WDi MG5916 BAF Printed in France pl Przed pierwszym uruchomieniem przeczytać niniejszą instrukcję obsługi i przestrzegać jej treści! Zachować do wykorzystania w przyszłości!

2 NIE MOŻNA Czytać instrukcji obsługi nieuważnie i pobieżnie a potem się tym kierować; nie wystarczy od innych słyszeć, że maszyna jest dobra i na tym polegać przy zakupie oraz wierzyć, że teraz wszystko stanie się samo. Użytkownik doprowadzi wtedy do szkód mających skutki nie tylko dla niego samego, lecz także do powstania usterki, której przyczynę zrzuci na maszynę zamiast na siebie. Aby być pewnym sukcesu, należy wniknąć w sedno rzeczy lub zapoznać się z przeznaczeniem każdego z zespołów maszyny i posługiwaniem się nim. Dopiero wtedy można być zadowolonym z siebie i z maszyny. Celem niniejszej instrukcji jest tego osiągnięcie. Leipzig-Plagwitz PROFIHOPPER BAF

3 Dane identyfikacyjne Dane identyfikacyjne Prosimy wpisać tutaj dane identyfikacyjne maszyny. Dane identyfikacyjne znajdą Państwo na tabliczce znamionowej. Nr. identyfikacyjny maszyny: (dziesięcioznakowy) Typ: PROFIHOPPER Rok budowy: Masa własna kg: Dopuszczalna masa całkowita kg: Maksymalny załadunek kg: Adres producenta AMAZONE S.A. FORBACH 17, rue de la Verrerie BP FR Forbach tel.: + 33 (0) faks: + 33 (0) forbach@amazone.fr Części zamienne-zamawianie Katalogi części zamiennych są ogólnie dostępne na portalu części zamiennych, na stronie Zamówienia należy kierować do dealera AMAZONE. Uwagi formalne do instrukcji obsługi Numer dokumentu: MG5916 Data opracowania: Copyright AMAZONEN-WERKE H.DREYER GmbH & Co.KG, 2018 Wszelkie prawa zastrzeżone. Przedruk i sporządzanie wyciągów tylko za pisemnym zezwoleniem AMAZONEN-WERKE H.DREYER GmbH & Co.KG. PROFIHOPPER BAF

4 Przedmowa Przedmowa Szanowni Klienci! Zdecydowali się Państwo na nasz wysokiej jakości produkt z bogatej palety wyrobów AMAZONE. Dziękujemy za pokładane w nas zaufanie. Przy otrzymaniu maszyny prosimy ustalić, czy nie wystąpiły uszkodzenia w transporcie i czy nie ma braków części! Prosimy sprawdzić kompletację dostarczonej maszyny włącznie z zamówionym wyposażeniem specjalnym na podstawie listu wysyłkowego. Tylko natychmiastowa reklamacja prowadzi do likwidacji szkód! Przed pierwszym uruchomieniem maszyny prosimy przeczytać niniejszą instrukcję obsługi, a szczególnie informacje dotyczące bezpieczeństwa. Po starannym przeczytaniu mogą Państwo w pełni wykorzystać zalety swojej nowo zakupionej maszyny. Prosimy zatroszczyć się o to, by wszystkie osoby obsługujące ma-szynę przeczytały niniejszą instrukcję obsługi przed jej uruchomieniem. W razie ewentualnych pytań lub problemów należy zapoznać się z odpowiednim fragmentem niniejszej instrukcji obsługi lub skontaktować się z lokalnym serwisem partnerskim. Regularne przeglądy i konserwacje oraz terminowa wymiana części zużytych lub uszkodzonych podnosi trwałość Państwa maszyny. Użytkownik-ocena Szanowne panie, szanowni panowie, nasze instrukcje obsługi są regularnie aktualizowane. Dzięki propozycjom ich poprawy pomogą Państwo stworzyć instrukcję bardziej przyjazną użytkownikowi. Propozycje prosimy przesyłać na adres: AMAZONE S.A. FORBACH 17, rue de la Verrerie BP FR tel.: faks: Forbach + 33 (0) (0) forbach@amazone.fr 4 PROFIHOPPER BAF

5 Spis treści 1 Wskazówki dla użytkownika Przeznaczenie dokumentów Podawanie kierunków w instrukcji obsługi Stosowane opisy Ogólne wskazówki dotyczące bezpieczeństwa Obowiązki i odpowiedzialność Prezentacja symboli bezpieczeństwa Czynności organizacyjne Urządzenia zabezpieczające i osłony Nieformalne czynności dotyczące zabezpieczeń Wyszkolenie pracowników Czynności zabezpieczające w normalnej pracy Zagrożenia ze strony resztek energii Konserwacje i naprawy, usuwanie usterek Zmiany konstrukcyjne Części zamienne, zużywalne oraz materiały pomocnicze Czyszczenie i utylizacja Miejsce pracy użytkownika Znaki ostrzegawcze i pozostałe oznaczenia maszyny Rozmieszczenie znaków ostrzegawczych i pozostałych oznaczeń Niebezpieczeństwa grożące w przypadku nieprzestrzegana zasad bezpieczeństwa Praca ze świadomością bezpieczeństwa Wskazówki dotyczące bezpieczeństwa użytkownika Ogólne przepisy bezpieczeństwa i higieny pracy Instalacja hydrauliczna Instalacja elektryczna Kontrola bezpieczeństwa przed rozpoczęciem jazdy Informacje ogólne dotyczące maszyny Zastosowania Deklaracja zgodności Dane przy przesyłaniu zapytań Tabliczka znamionowa i oznakowanie CE Dane techniczne Dane dotyczące emisji hałasu Dane dotyczące pomiarów drgań Użytkowanie zgodnie z przeznaczeniem Bezpieczny odstęp Transport maszyny Przejęcie maszyny Opis wyrobu Tablica przyrządów i elementy obsługowe Układ kierowniczy Tablica przyrządów Elementy obsługowe Pedał jazdy i hamulec postojowy Zabezpieczenie przed dachowaniem Fotel kierowcy Standardowy fotel kierowcy Fotel kierowcy de Luxe Samoczyszczący układ chłodzenia AMAZONE Cooling System PROFIHOPPER BAF

6 Spis treści 7 Uruchomienie, użytkowanie maszyny System bezpieczeństwa Ciśnienie w oponach Przestrzegać przed uruchomieniem Uruchamianie i wyłączanie silnika Jazda maszyną Koszenie Opróżnianie zbiornika Koszenie, wertykulacja i mulczowanie Montaż noży Regulacja listwy zderzakowej Regulacja wysokości cięcia Układ zbierania Mulczowanie Opcje Instalacja oświetleniowa Usterki Awaria przełącznika stykowego fotela Holowanie maszyny Konserwacja Czyszczenie Lampka kontrolna konserwacji Stan wirnika Konserwacja silnika Poziom oleju wymiana oleju Filtr oleju silnikowego Filtr powietrza Filtry paliwa Układ chłodzenia Pasek rozrządu Napęd hydrostatyczny Wymiana oleju Akumulator Skrzynka bezpieczników pod ramą fotela Punkty smarowania Podwozie Zespół koszący Naprężenie pasków Dłuższe przestoje, zimowanie Plan konserwacji Raporty z konserwacji PROFIHOPPER BAF

7 Wskazówki dla użytkownika 1 Wskazówki dla użytkownika Rozdział o wskazówkach dla użytkownika dostarcza informacji o posługiwaniu się instrukcją obsługi. 1.1 Przeznaczenie dokumentów Niniejsza instrukcja opisuje obsługę i konserwację maszyny. podaje ważne wskazówki dla bezpiecznego i efektywnego obchodzenia się z maszyną. jest składową częścią maszyny i ma być zawsze przewożona w maszynie lub ciągniku. należy ją zachować do przyszłego użytku 1.2 Podawanie kierunków w instrukcji obsługi Wszystkie kierunki podawane w tej instrukcji widziane są zawsze w kierunku jazdy. 1.3 Stosowane opisy Czynności obsługowe i reakcje Czynności wykonywane przez personel obsługujący przedstawione są w postaci numerowanej listy. Zachować podaną kolejność kroków. Reakcja na każdorazową czynność jest w podanym przypadku oznakowana strzałką. Przykład: 1. Czynność obsługowa krok 1 Reakcja maszyny na czynność obsługową 1 2. Czynność obsługowa krok 2 Wypunktowania Wypunktowania bez wymuszonej kolejności przedstawiane są w postaci listy punktowej. Przykład: Punkt 1 Punkt 2 Cyfry pozycji w ilustracjach Cyfry w nawiasach okrągłych wskazują na pozycje w ilustracjach. Pierwsza cyfra wskazuje ilustrację a cyfra druga pozycję na ilustracji. Przykład (Rys. 3/6): Rysunek 3 Pozycja 6 PROFIHOPPER BAF

8 Ogólne wskazówki dotyczące bezpieczeństwa 2 Ogólne wskazówki dotyczące bezpieczeństwa Rozdział ten zawiera wskazówki ważne dla bezpiecznego posługiwania się maszyną. 2.1 Obowiązki i odpowiedzialność Przestrzeganie wskazówek w instrukcji obsługi Znajomość podstawowych wskazówek dotyczących bezpieczeństwa oraz przepisów bezpieczeństwa jest warunkiem do bezpiecznej i bezawaryjnej pracy maszyny. Obowiązek użytkownika Użytkownik zobowiązuje się dopuścić do pracy maszyną i przy niej, wyłącznie personelu, który zaznajomiony jest z podstawowymi przepisami BHP i o zapobieganiu wypadkom przy pracy. jest przeszkolony w zakresie pracy z maszyną i przy niej. przeczytał i zrozumiał niniejszą instrukcję obsługi. Użytkownik zobowiązuje się utrzymywać wszystkie znaki ostrzegawcze na maszynie w stanie czytelnym. wymieniać uszkodzone znaki ostrzegawcze. Otwarte pytania prosimy kierować do producenta. Obowiązek użytkownika Wszystkie osoby zatrudnione przy pracy z / na maszynie, zobowiązują się przed rozpoczęciem pracy przestrzegać obowiązujących przepisów bezpieczeństwa pracy i zapobiegania wypadkom. przeczytać i przestrzegać zasad z rozdziału Ogólne wskazówki dotyczące bezpieczeństwa w tej instrukcji. przeczytać rozdział Znaki ostrzegawcze i pozostałe oznaczenia na maszynie (strona 17) niniejszej instrukcji obsługi i podczas pracy maszyną przestrzegać wskazówek dotyczących bezpieczeństwa wyrażonych znakami ostrzegawczymi. zapoznać się z maszyną. przeczytać w instrukcji obsługi rozdziały ważne dla wykonania zadań roboczych. Jeśli personel obsługowy stwierdzi, że któryś z zespołów nie spełnia technicznych warunków bezpiecznej pracy, to wszelkie usterki w tym zakresie należy niezwłocznie usunąć. Jeśli nie należy to do zadań personelu obsługującego lub nie dysponuje on odpowiednią wiedzą fachową, to braki muszą zostać zgłoszone osobie zarządzającej gospodarstwem (kierownikowi). 8 PROFIHOPPER BAF

9 Ogólne wskazówki dotyczące bezpieczeństwa Zagrożenia przy posługiwaniu się maszyną Maszyna zbudowana jest zgodnie ze stanem techniki i regułami bezpieczeństwa technicznego. Jednakże przy użytkowaniu maszyny mogą powstawać zagrożenia i wpływy niekorzystne dla zdrowia i życia personelu obsługującego i osób trzecich, dla samej maszyny, dla innych wartości rzeczowych. Maszyny należy używać tylko zgodnie z jej przeznaczeniem. w stanie nienagannego bezpieczeństwa technicznego. Niezwłocznie usuwać usterki, jakie mogą niekorzystnie wpływać na stan bezpieczeństwa technicznego. Gwarancja i odpowiedzialność Obowiązujące są nasze Ogólne warunki sprzedaży i dostaw. Są one do dyspozycji użytkownika najpóźniej od chwili zawarcia umowy. Świadczenia gwarancyjne i roszczenia z tytułu odpowiedzialności za szkody osób i straty rzeczowe są wykluczone, jeżeli szkody powstały z jednego lub więcej wymienionych poniżej powodów: używanie maszyny niezgodne z jej przeznaczeniem. nieumiejętne montowanie, uruchomienie, praca i konserwacja maszyny. praca maszyną z uszkodzonymi urządzeniami zabezpieczającymi lub z niewłaściwie założonymi lub nieprawidłowo działającymi urządzeniami zabezpieczającymi i osłonami. nieprzestrzeganie wskazówek instrukcji obsługi dotyczących uruchomienia, pracy i konserwacji. dokonywanie samowolnych zmian w budowie maszyny. brak nadzoru nad częściami maszyny, które ulegają zużyciu. nieumiejętne wykonanie naprawy. przypadki katastrof na skutek działania ciał obcych lub siły wyższej. PROFIHOPPER BAF

10 Ogólne wskazówki dotyczące bezpieczeństwa 2.2 Prezentacja symboli bezpieczeństwa Zasady bezpieczeństwa są oznaczone trójkątnym symbolem bezpieczeństwa i hasłem ostrzegawczym. Hasło ostrzegawcze (NIEBEZPIECZEŃSTWO, OSTRZEŻENIE, PRZESTROGA) opisuje nasilenie zagrożenia i ma następujące znaczenie: NIEBEZPIECZEŃSTWO oznacza bezpośrednie niebezpieczeństwo z wysokim ryzykiem śmierci lub ciężkich zranień ciała (utrata części ciała lub długotrwałe jego uszkodzenie), jeśli nie będzie się temu zapobiegać. Nieprzestrzeganie tych zasad grozi bezpośrednią śmiercią lub najcięższymi obrażeniami ciała. OSTRZEŻENIE oznacza w przypadku niezapobiegania potencjalne zagrożenie o średnim ryzyku śmierci lub doznania (najcięższych) obrażeń ciała. Nieprzestrzeganie tych zasad może grozić śmiercią lub najcięższymi obrażeniami ciała. PRZESTROGA oznacza w przypadku niezapobiegania zagrożenie o niskim ryzyku doznania lekkich lub średnich obrażeń ciała. WAŻNE oznacza zobowiązanie do specjalnego zachowania się lub czynności dla umiejętnego obchodzenia się z maszyną. Nieprzestrzeganie tej wskazówki prowadzić może do uszkodzenia maszyny lub otoczenia. WSKAZÓWKA oznacza porady odnoszące się do użytkowania i szczególnie przydatne informacje. Te wskazówki pomogą Państwu optymalnie wykorzystać wszystkie funkcje waszej maszyny. 10 PROFIHOPPER BAF

11 Ogólne wskazówki dotyczące bezpieczeństwa 2.3 Czynności organizacyjne Użytkownik musi mieć do dyspozycji wymagane wyposażenie ochrony osobistej takie, jak np: ochrona słuchu okulary ochronne bezpieczne obuwie robocze ubranie ochronne środki do ochrony skóry itp. Instrukcja obsługi zawsze przechowywać w miejscu pracy maszyny! musi być zawsze dostępna dla użytkownika i personelu konserwującego! Regularnie sprawdzać wszystkie istniejące zabezpieczenia! 2.4 Urządzenia zabezpieczające i osłony Przed każdym uruchomieniem maszyny wszystkie urządzenia zabezpieczające i osłony muszą być prawidłowo założone i gotowe do działania. Regularnie sprawdzać wszystkie zabezpieczenia i osłony. Niesprawne urządzenia zabezpieczające Niesprawne lub zdemontowane urządzenia zabezpieczające i osłony mogą prowadzić do sytuacji niebezpiecznych. 2.5 Nieformalne czynności dotyczące zabezpieczeń Obok wszystkich wskazówek dotyczących bezpieczeństwa z tej instrukcji obsługi należy przestrzegać ogólnie obowiązujących narodowych reguł zapobiegania wypadkom i ochrony środowiska. Podczas jazdy po drogach publicznych należy przestrzegać obowiązujących przepisów Prawa o ruchu drogowym. PROFIHOPPER BAF

12 Ogólne wskazówki dotyczące bezpieczeństwa 2.6 Wyszkolenie pracowników Pracować na i z maszyną może tylko wyszkolony w tym zakresie personel. Należy jasno określić uprawnienia personelu do obsługi, napraw maszyny i jej konserwacji. Personel będący w trakcie szkolenia może pracować na i z maszyną tylko pod nadzorem osoby doświadczonej w tym zakresie. Czynność Osoby Osoba specjalnie wyszkolona w tym zakresie 1) Osoba poinstruowana 2) Osoby o specjalnym wykształceniu fachowym (specjalistyczny warsztat) 3) Przeładunek/transport X X X Uruchomienie -- X -- Ustawianie, wyposażanie X Praca -- X -- Konserwacja X Poszukiwanie i usuwanie usterek -- X X Utylizacja X Legenda: X..dozwolone --..niedozwolone 1) 2) 3) Osoba, która może przejmować specyficzne zadania i wykonywać je dla odpowiednio wykwalifikowanej firmy. Użytkownik poinstruowany to taki, który został przeszkolony w zakresie spoczywających na nim zadań i możliwych zagrożeń, które występują przy nieumiejętnym zachowaniu się, oraz przeszkolony w zakresie stosowania koniecznych zabezpieczeń i środków ochronnych. Osoby o specjalnym wykształceniu fachowym (fachowcy). Mogą one na podstawie swojej wiedzy fachowej i wykształcenia i znajomości obowiązujących przepisów same ocenić przeznaczoną do wykonania pracę oraz możliwe zagrożenia. Uwaga: Kwalifikacje równowartościowe z wykształceniem fachowym można osiągnąć także przez wieloletnie wykonywanie czynności w określonym zakresie prac. Wszystkie prace konserwacyjne i naprawcze muszą być wykonywane przez wyspecjalizowany warsztat, gdy oznaczone są dopiskiem Wyspecjalizowany warsztat. Personel takiego warsztatu dysponuje niezbędną wiedzą i właściwymi środkami (narzędzia, podnośniki, podpory, itp.) do umiejętnego i bezpiecznego wykonania prac konserwacyjnych i naprawczych. 12 PROFIHOPPER BAF

13 2.7 Czynności zabezpieczające w normalnej pracy Ogólne wskazówki dotyczące bezpieczeństwa Maszyny używać tylko wtedy, gdy wszystkie zabezpieczenia i osłony są w pełni sprawne. Co najmniej raz dziennie sprawdzać maszynę pod względem widocznych z zewnątrz uszkodzeń oraz sprawności działania urządzeń zabezpieczających i osłon. 2.8 Zagrożenia ze strony resztek energii Należy pamiętać, że na maszynie występują resztki energii mechanicznej, hydraulicznej, pneumatycznej i elektrycznej/elektronicznej. Podczas szkolenia personelu należy dokonać odpowiednich czynności. Szczegółowe wskazówki zostaną podane ponownie w odnośnych rozdziałach tej instrukcji. 2.9 Konserwacje i naprawy, usuwanie usterek Przepisowe prace nastawcze, konserwacyjne i inspekcyjne należy wykonywać we właściwych terminach. Wszystkie czynniki robocze takie, jak sprężone powietrze i hydraulikę należy zabezpieczyć przed przypadkowym uruchomieniem. Przy wymianie dużych zespołów maszyny należy je właściwie zabezpieczyć na urządzeniach podnośnikowych. Regularnie sprawdzać połączenia śrubowe pod kątem ich zamocowania, a w razie potrzeby dokręcić je. Po zakończeniu prac konserwacyjnych sprawdzić funkcjonowanie wszelkich urządzeń zabezpieczających Zmiany konstrukcyjne Bez zezwolenia AMAZONEN-WERKE nie mogą Państwo dokonywać żadnych zmian ani przeróbek maszyny. Dotyczy to również prac spawalniczych na elementach nośnych. Wszelkiego rodzaju przebudowy i przeróbki maszyny wymagają pisemnego zezwolenia AMAZONEN-WERKE. Stosować wyłącznie części i wyposażenia dopuszczone do stosowania przez AMAZONEN-WERKE po to, aby wydane zaświadczenie homologacyjne zgodne z przepisami narodowymi zachowało swoją ważność. Pojazdy posiadające urzędową homologację lub związane z tymi pojazdami urządzenia i wyposażenie muszą znajdować się w stanie zgodnym z warunkami świadectwa homologacyjnego lub zgodnego z przepisami prawa o ruchu drogowym zaświadczenia o dopuszczeniu pojazdu do ruchu drogowego. OSTRZEŻENIE Zagrożenie przez zgniecenie, przycięcie, pochwycenie, wciągnięcie i pchnięcie przy pęknięciu części nośnych. Kategorycznie zabrania się wiercenia na ramie lub podwoziu. rozwiercania otworów znajdujących się na ramie lub podwoziu. spawania na częściach nośnych. PROFIHOPPER BAF

14 Ogólne wskazówki dotyczące bezpieczeństwa Części zamienne, zużywalne oraz materiały pomocnicze Części maszyny nie znajdujące się w nienagannym stanie technicznym należy wymieniać natychmiast. Aby świadectwo homologacyjne zachowało swą ważność, należy używać wyłącznie oryginalnych części zamiennych i zużywalnych AMAZONE lub dopuszczonych do stosowania przez AMAZONEN-WERKE części zamiennych i zużywalnych. Przy stosowaniu części zamiennych i zużywalnych pochodzących od innych producentów nie gwarantuje się, że są one skonstruowane bez zastrzeżeń i spełniają wymogi bezpieczeństwa. AMAZONEN-WERKE nie przejmują żadnej odpowiedzialności za szkody wynikłe ze stosowania nie dopuszczonych do stosowania części zamiennych, zużywalnych lub materiałów pomocniczych Czyszczenie i utylizacja Używane środki i materiały stosować i utylizować umiejętnie, a szczególnie przy pracach i urządzeniach układu smarowania oraz przy czyszczeniu za pomocą rozpuszczalników Miejsce pracy użytkownika Użytkownik może obsługiwać maszynę wyłącznie z fotela kierowcy. 14 PROFIHOPPER BAF

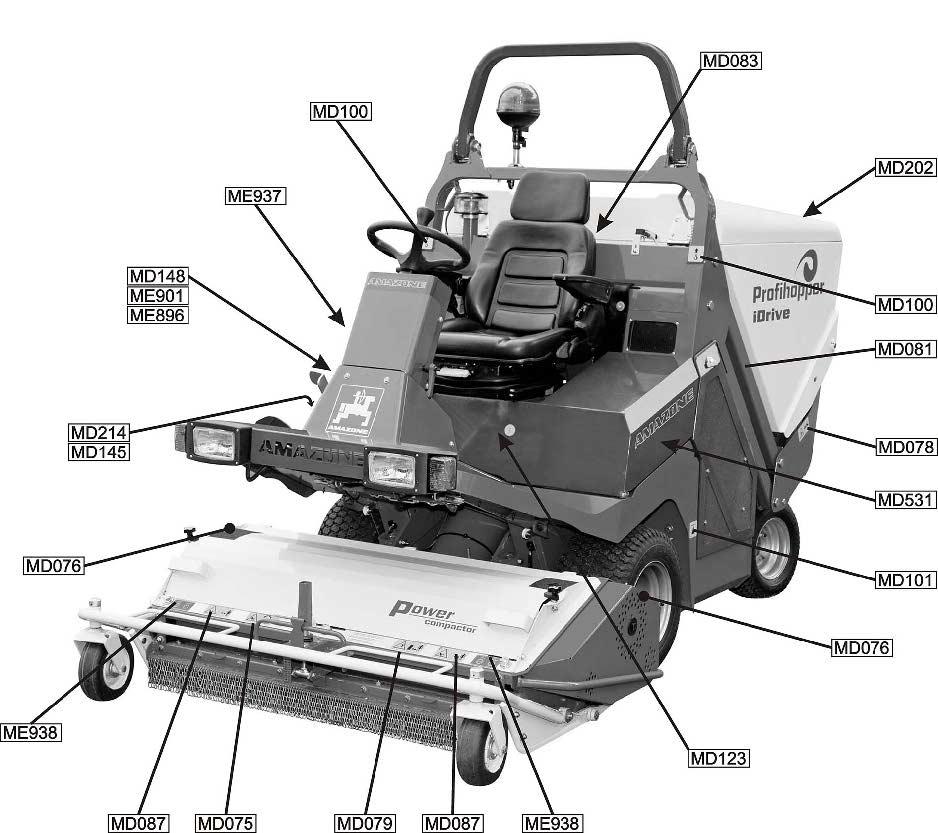

15 2.13 Znaki ostrzegawcze i pozostałe oznaczenia maszyny Ogólne wskazówki dotyczące bezpieczeństwa Rozmieszczenie znaków ostrzegawczych i pozostałych oznaczeń Na poniższych rysunkach przedstawiono rozmieszczenie znaków ostrzegawczych na maszynie. PROFIHOPPER BAF

16 Ogólne wskazówki dotyczące bezpieczeństwa Wszystkie znaki ostrzegawcze na maszynie muszą być zawsze czyste i czytelne! Nieczytelne znaki ostrzegawcze należy wymienić na nowe. Znaki ostrzegawcze zamawia się u dystrybutora na podstawie numeru katalogowego (np. MD 075). 16 PROFIHOPPER BAF

17 Ogólne wskazówki dotyczące bezpieczeństwa Znaki ostrzegawcze budowa Znaki ostrzegawcze oznaczają niebezpieczne miejsca na maszynie i ostrzegają przed zagrożeniami. W takich miejscach zawsze istnieją stałe lub nieoczekiwanie występujące zagrożenia. Znak ostrzegawczy składa się z 2 pól: Pole 1 pokazuje obrazowo opis zagrożenia otoczony trójkątnym symbolem bezpieczeństwa. Pole 2 pokazuje obrazowo wskazówkę pozwalającą zapobiec zagrożeniu. Znaki ostrzegawcze objaśnienie Kolumna Numer katalogowy i objaśnienie zawiera opis znajdującego się obok znaku ostrzegawczego. Opis znaku jest zawsze taki sam i dokonywany jest w następującej kolejności: 1. Opis zagrożenia. Przykładowo: Zagrożenie zranieniem lub obcięciem! 2. Skutki nieprzestrzegania wskazówek zapobiegających niebezpieczeństwu. Przykładowo: Powoduje poważne obrażenia palców lub dłoni. 3. Wskazówka (ki) jak zapobiec niebezpieczeństwu. Przykładowo: Części maszyny dotykać tylko wtedy, gdy całkowicie się zatrzymają. PROFIHOPPER BAF

18 Ogólne wskazówki dotyczące bezpieczeństwa Numer katalogowy i objaśnienie Znak ostrzegawczy MD 075 Zagrożenie przecięciem i odcięciem palców i dłoni przez części maszyny będące w ruchu! Zagrożenie to powoduje najcięższe zranienia z utratą części dłoni lub ramienia włącznie. Nigdy nie sięgać w strefę zagrożenia, jeśli przy dołączonym wałku przekaźnikowym / instalacji hydraulicznej / instalacji elektronicznej pracuje silnik ciągnika. Części maszyny dotykać tylko wtedy, gdy całkowicie się zatrzymają. MD 076 Niebezpieczeństwo wciągnięcia lub pochwycenia dłoni albo ramion przez napędzane, nieosłonięte łańcuchy lub pasy napędowe! Zagrożenie odniesienia najcięższych obrażeń ciała włącznie z utratą części ciała na dłoniach i ramionach. Nigdy nie otwierać ani nie zdejmować osłon łańcuchów i pasów napędowych tak długo, jak pracuje silnik ciągnika przy dołączonym wałku przekaźnikowym / włączonym napędzie hydraulicznym lub przy kole glebowym znajdującym się w ruchu. MD 078 Niebezpieczeństwo przygniecenia palców lub dłoni przez poruszające się, dostępne części maszyny! Zagrożenie to powoduje najcięższe zranienia z utratą części dłoni lub ramienia włącznie. Nigdy nie sięgać w strefę zagrożenia, jeśli przy dołączonym wałku przekaźnikowym / instalacji hydraulicznej / instalacji elektronicznej pracuje silnik ciągnika. MD 079 Zagrożenie ze strony wyrzucanych przez maszynę materiałów lub ciał obcych! Zagrożenie spowodowania najcięższych obrażeń całego ciała. Zwrócić uwagę, aby przez czas, w którym pracuje silnik ciągnika, niezaangażowane w pracę osoby zachowywały wystarczająco duży, bezpieczny odstęp od strefy zagrożenia maszyny. 18 PROFIHOPPER BAF

19 Ogólne wskazówki dotyczące bezpieczeństwa MD 081 Zagrożenie zmiażdżenia całego ciała przez zawieszone nad siłownikiem, opuszczone w niezamierzony sposób części maszyny! Zagrożenie spowodowania najcięższych obrażeń całego ciała, do śmiertelnych włącznie. Przed wejściem w obszar zagrożony pod podniesionymi częściami maszyny zabezpieczyć ich siłownik przed niezamierzonym opuszczeniem. W tym celu użyć mechanicznej podpory siłownika lub hydraulicznego urządzenia blokującego MD 083 Niebezpieczeństwo wciągnięcia lub pochwycenia ramion lub górnej części ciała przez napędzane, nieosłonięte elementy maszyny! To niebezpieczeństwo dotyczy odniesienia najcięższych obrażeń ramion i górnej części ciała. Nigdy nie otwierać ani nie zdejmować osłon i zabezpieczeń napędzanych elementów maszyny, jeśli przy dołączonym wałku przekaźnikowym / napędzie hydraulicznym, pracuje silnik ciągnika. MD 084 Niebezpieczeństwo przygniecenia całego ciała przez obracające się w dół części maszyny! Zagrożenie spowodowania najcięższych obrażeń całego ciała, do śmiertelnych włącznie. Zabronione jest przebywanie ludzi w strefie ruchów opuszczanych części maszyny. Przed opuszczeniem części maszyny należy usunąć ludzi ze strefy opuszczania tych części. MD 087 Zagrożenie przecięciem i odcięciem palców u nóg lub stóp przez narzędzia będące w ruchu! Zagrożenie odniesienia najcięższych obrażeń ciała łącznie z utratą palców stóp lub stopy. Zachować dostatecznie duży, bezpieczny odstęp od miejsc zagrożenia tak długo, jak długo pracuje silnik ciągnika przy podłączonym wałku przekaźnikowym / instalacji hydraulicznej. MD 095 Przed uruchomieniem maszyny zapoznać się z treścią instrukcji obsługi oraz zasadami bezpieczeństwa i przestrzegać ich! PROFIHOPPER BAF

20 Ogólne wskazówki dotyczące bezpieczeństwa MD 096 Zagrożenie infekcją całego ciała przez wydostające się pod wysokim ciśnieniem płyny (olej hydrauliczny)! Zagrożenie to powoduje najcięższe obrażenia całego ciała z możliwymi skutkami śmiertelnymi, gdy wydostający się pod wysokim ciśnieniem olej hydrauliczny przebije skórę i wniknie do ciała. Nigdy nie próbować uszczelniania nieszczelnych węży i przewodów hydraulicznych za pomocą dłoni lub palców. Przed rozpoczęciem prac konserwacyjnych i naprawczych na przewodach hydraulicznych przeczytać i przestrzegać wskazówki z instrukcji obsługi. W wypadku zranienia olejem hydraulicznym natychmiast udać się do lekarza. MD 100 Piktogram ten pokazuje punkty mocowania urządzeń dźwigowych przy załadunku maszyny. MD 101 Piktogram ten oznacza punkty podstawiania urządzeń podnośnikowych (wózka podnośnikowego). MD 102 Niebezpieczeństwa nieoczekiwanego uruchomienia oraz przetoczenia maszyny i ciągnika podczas wykonywania na niej prac takich, jak np. montowanie, ustawianie, usuwanie usterek, czyszczenie, konserwacja i przywracanie do właściwego stanu. Zagrożenie spowodowania najcięższych obrażeń całego ciała, do śmiertelnych włącznie. Zabezpieczyć ciągnik i maszynę przed wszystkimi czynnościami, które mogą powodować niezamierzone uruchomienie oraz przetoczenie maszyny. Zależnie od wykonania zamierzonych czynności przeczytać odpowiedni rozdział w instrukcji obsługi. 20 PROFIHOPPER BAF

21 Ogólne wskazówki dotyczące bezpieczeństwa MD 107 Zagrożenie wskutek przetoczenia się maszyny przy nachyleniu bocznym przekraczającym 22%! To zagrożenie może doprowadzić do przewrócenia się maszyny przy silnym nachyleniu bocznym i zakleszczenia lub przejechania kierowcy pojazdu przez urządzenie. Zagrożenie spowodowania najcięższych obrażeń całego ciała, do śmiertelnych włącznie. MD 114 Piktogram ten oznacza punkt smarowania. MD 147 Zagrożenie wskutek silnego hamowania dla kierowcy pojazdu! To zagrożenie może doprowadzić do przemieszczenia się kierowcy pojazdu z fotela do przodu wskutek braku podparcia podczas hamowania! MD 148 Poziom mocy akustycznej (L WA ) wynosi 105 db. PROFIHOPPER BAF

22 Ogólne wskazówki dotyczące bezpieczeństwa MD 182 Ryzyko oparzenia o gorące powierzchnie. To zagrożenie może prowadzić do poważnych poparzeń. Przed przystąpieniem do prac przy maszynie odczekać, aż maszyna ochłodzi się. MD 184 Kierowca pojazdu powinien chronić się przed hałasem, aby uniknąć uszkodzenia słuchu. MD 199 Maksymalne ciśnienie robocze instalacji hydraulicznej wynosi 210 bar. 22 PROFIHOPPER BAF

23 Ogólne wskazówki dotyczące bezpieczeństwa MD 202 Zakładanie zabezpieczenia transportowego Skutkiem tego ryzyka może być utrata części maszyny podczas transportu oraz poważne zagrożenia w ruchu drogowym. Ryzyko odniesienia śmiertelnych obrażeń w ruchu po drogach publicznych! Przed transportem maszyny na przyczepie lub otwartej powierzchni ładunkowej blokadę należy prawidłowo zamknąć za pomocą taśmy gumowej. Przed przystąpieniem do pracy zdjąć taśmę gumową. MD 231 Zbocze w linii warstwic z możliwością pokonania maks. 22%: korzystać z zabezpieczenia przed dachowaniem zakładać pas bezpieczeństwa W celu pokonania przejazdów o niewielkiej wysokości na równinie: złożyć zabezpieczenie przed dachowaniem nie zakładać pasa bezpieczeństwa PROFIHOPPER BAF

24 Ogólne wskazówki dotyczące bezpieczeństwa 2.14 Niebezpieczeństwa grożące w przypadku nieprzestrzegana zasad bezpieczeństwa Nieprzestrzeganie zasad bezpieczeństwa może spowodować zagrożenie zarówno dla ludzi, jak też dla maszyny i środowiska. może prowadzić do utraty praw do wszelkich roszczeń odszkodowawczych. Nieprzestrzeganie przepisów dotyczących bezpieczeństwa może przykładowo pociągać za sobą następujące zagrożenia: Zagrożenie dla ludzi w związku z niezabezpieczeniem obszaru pracy. Odmowa działania ważnych funkcji maszyny. Niezachowanie prawidłowych metod konserwacji i naprawy maszyny. Zagrożenie dla osób spowodowane działaniem czynników mechanicznych i chemicznych. Zagrożenie dla środowiska spowodowane wyciekiem oleju hydraulicznego 2.15 Praca ze świadomością bezpieczeństwa Poza przepisami bezpieczeństwa zawartymi w niniejszej instrukcji obowiązują również narodowe przepisy bezpieczeństwa i higieny pracy oraz zapobiegania wypadkom. Należy stosować się do zaleceń dotyczących bezpieczeństwa umieszczonych na znakach ostrzegawczych na maszynie. W przypadku poruszania się po drogach publicznych należy przestrzegać odpowiednich przepisów ruchu drogowego. 24 PROFIHOPPER BAF

25 2.16 Wskazówki dotyczące bezpieczeństwa użytkownika Ogólne wskazówki dotyczące bezpieczeństwa OSTRZEŻENIE Zagrożenie przygnieceniem, obcięciem, pochwyceniem, wciągnięciem i uderzenie na skutek nieprzestrzegania zasad bezpieczeństwa w ruchu drogowym i w pracy! Przed uruchomieniem maszyny sprawdzić maszynę i ciągnik pod względem bezpieczeństwa w ruchu drogowym i w pracy! Ogólne przepisy bezpieczeństwa i higieny pracy Poza zaleceniami zawartymi w niniejszej instrukcji obsługi należy przestrzegać również innych, obowiązujących przepisów bezpieczeństwa pracy i zapobiegania wypadkom! Umieszczone na maszynie znaki ostrzegawcze i pozostałe oznaczenia podają ważne wskazówki dotyczące bezpiecznej pracy maszyną. Przestrzeganie tych zasad jest warunkiem własnego bezpieczeństwa! Przed ruszeniem z miejsca i przed rozpoczęciem pracy sprawdzić otoczenie maszyny (dzieci)! Dbać o zachowanie dobrej widoczności! Sposób jazdy należy dobrać tak, aby w każdej sytuacji w pełni panować nad maszyną. Uwzględnić przy tym swoje osobiste umiejętności, warunki toru jazdy, ruchu na drodze, widoczność i pogodę, właściwości jezdne ciągnika oraz wpływ zawieszonej na maszyny. Eksploatacja maszyny Przed rozpoczęciem pracy należy zapoznać się ze wszystkimi układami i elementami obsługi maszyny oraz ich działaniem. Podczas pracy będzie na to za późno! Nosić ubranie ściśle przylegające! Luźna odzież zwiększa ryzyko pochwycenia lub nawinięcia na wałki napędowe! Maszynę uruchamiać tylko wtedy, gdy wszystkie urządzenia zabezpieczające są zamontowane i znajdują się w pozycji chroniącej! Przestrzegać maksymalnego załadunku maszyny oraz dopuszczanego obciążenia osi i pionowego obciążenia zaczepu ciągnika! W razie potrzeby jeździć ze zbiornikiem napełnionym tylko do połowy. Przebywanie ludzi w roboczym zasięgu maszyny jest zabronione! (patrz rozdz. 3.7) Zabronione jest przebywanie ludzi w obrębie obracania się i odchylania maszyny! Na częściach napędzanych (np. hydraulicznie) znajdują się miejsca, których dotykanie grozi ucięciem lub zmiażdżeniem! Części maszyny z osobnym napędem można załączać tylko wtedy, gdy wszystkie osoby znajdują się w bezpiecznej odległości od maszyny! Przed opuszczeniem maszyny zabezpieczyć maszynę przed przypadkowym uruchomieniem i przetoczeniem. W tym celu ο zaciągnąć hamulec postojowy PROFIHOPPER BAF

26 Ogólne wskazówki dotyczące bezpieczeństwa ο wyłączyć silnik ο wyjąć kluczyk ze stacyjki. Transport maszyny Podczas jazdy po drogach publicznych należy przestrzegać obowiązujących przepisów prawa o ruchu drogowym! Przed rozpoczęciem jazdy transportowej sprawdzić ο sprawność, czystość i działanie instalacji oświetleniowej, ο układ hamulcowy i instalację hydrauliczną pod kątem widocznych wad, ο czy hamulec postojowy jest całkowicie zwolniony. Zawsze zwracać uwagę na wystarczającą zdolność kierowania i hamowania maszyny! Zdolność hamowania należy sprawdzić przed rozpoczęciem jazdy! Podczas jazdy na zakrętach należy uwzględnić dalekie zachodzenie maszyny i jej bezwładność! Przed rozpoczęciem jazdy transportowej wszystkie odchylane części maszyny ustawić w pozycji transportowej! Przed rozpoczęciem jazdy transportowej sprawdzić, czy wymagane wyposażenie transportowe, jak np. oświetlenie, urządzenia ostrzegawcze i zabezpieczenia jest prawidłowo zamontowane na maszynie! Prędkość jazdy zawsze dopasować do panujących warunków! Instalacja hydrauliczna Instalacja hydrauliczna znajduje się pod wysokim ciśnieniem! Zwracać uwagę na prawidłowe przyłączanie węży hydraulicznych! Podczas podłączania przewodów hydraulicznych zwracać uwagę, aby ciśnienie w instalacji hydraulicznej było zredukowane do zera! Zabrania się blokowania części nastawczych, służących do bezpośredniego wykonywania hydraulicznych lub elektrycznych ruchów części składowych, np. składania, przechylania i przesuwania. Odpowiedni ruch musi być automatycznie zatrzymywany, gdy zwolniony zostanie zespół sterujący tym ruchem. Nie dotyczy to zespołów, których ruchy ο są stałe lub ο regulowane są automatycznie albo ο ze względu na ich funkcje wymagają pozycji pływającej lub ciśnieniowej. Przed rozpoczęciem prac przy instalacji hydraulicznej ο odstawić części maszyny ο zlikwidować ciśnienie w hydraulice ο wyłączyć silnik ο zaciągnąć hamulec postojowy ο wyjąć kluczyk ze stacyjki. Węże hydrauliczne należy poddawać kontroli przez fachowy serwis przynajmniej raz w roku! Węże hydrauliczne wymieniać w wypadku ich uszkodzenia lub zestarzenia! Używać wyłącznie oryginalnych węży hydraulicznych AMAZONE! 26 PROFIHOPPER BAF

27 Ogólne wskazówki dotyczące bezpieczeństwa Okres użytkowania węży hydraulicznych nie może przekroczyć okresu sześciu lat, wliczając ewentualny, najwyżej dwuletni okres ich magazynowania. Również przy prawidłowym magazynowaniu i dopuszczalnym obciążeniu przewody i połączenia ulegają naturalnemu zestarzeniu, dlatego też ich okres przechowywania i użytkowania jest ograniczony. Niezależnie od tego okres użytkowania można ustalić, uwzględniając doświadczenia w tym zakresie, a zwłaszcza możliwość potencjalnych niebezpieczeństw. Dla przewodów i połączeń hydraulicznych z materiałów termoplastycznych odpowiednie okresy mogą być inne od podanych. Nigdy nie próbować uszczelniania nieszczelnych węży i przewodów hydraulicznych za pomocą dłoni lub palców. Wydostające się pod wysokim ciśnieniem płyny (olej hydrauliczny) mogą przez skórę wniknąć do ciała i spowodować ciężkie zranienia! W wypadku zranienia olejem hydraulicznym natychmiast udać się do lekarza. Niebezpieczeństwo infekcji. Przy poszukiwaniu miejsc wycieków posługiwać się odpowiednimi środkami pomocniczymi, z powodu możliwego niebezpieczeństwa infekcji Instalacja elektryczna Podczas prac przy instalacji elektrycznej akumulator (biegun ujemny) musi być odłączony! Używać tylko przepisowych bezpieczników. Przy użyciu zbyt silnych bezpieczników instalacja elektryczna zostanie zniszczona niebezpieczeństwo pożaru! Uważać na właściwą kolejność podłączania akumulatora najpierw przyłączać biegun dodatni, a potem ujemny! Przy odłączaniu najpierw odłączać biegun ujemny, a potem dodatni! Na dodatni biegun akumulatora stosować przewidzianą do tego osłonę. Przy zwarciu z masą istnieje niebezpieczeństwo eksplozji! W pobliżu akumulatora nie używać urządzeń iskrzących ani otwartego płomienia! Maszyna może być wyposażona w komponenty i części elektryczne i elektroniczne, których działanie może być niewłaściwe w przypadku zakłóceń pola elektromagnetycznego pochodzących z innych urządzeń. Takie zakłócenia mogą doprowadzić do zagrożeń dla osób w razie niezastosowania się do następujących przepisów bezpieczeństwa. ο W przypadku instalacji dodatkowych urządzeń i/lub układów w urządzeniu, z przyłączeniem do instalacji pokładowej, użytkownik sam ponosi odpowiedzialność za sprawdzenie, czy instalacja nie powoduje zakłóceń urządzeń elektronicznych pojazdu lub innych układów. ο Należy pamiętać przede wszystkim o tym, aby dodatkowo instalowane części elektryczne i elektroniczne były zgodne z dyrektywą EMC 2014/30/UE oraz posiadały oznaczenie CE. PROFIHOPPER BAF

28 Ogólne wskazówki dotyczące bezpieczeństwa Kontrola bezpieczeństwa przed rozpoczęciem jazdy NIEBEZPIECZEŃSTWO Za każdym razem przed rozpoczęciem jazdy należy kontrolować następujące części mające wpływ na bezpieczeństwo pod kątem ich sprawności i bezpieczeństwa: Ciśnienie w oponach i bieżnik opon Funkcja wyłącznika fotela Kontrola przewodów oleju i przewodów hydraulicznych pod kątem szczelności i/lub porowatości Noże i zamocowania noży pod kątem luźnego dokręcenia i silnego zużycia Urządzenia zabezpieczające pod kątem luźnego dokręcenia lub luźnych uchwytów Pokrywa zbiornika musi być zamknięta Kontrola zamocowania klapy do mulczowania Pracujący zespół koszący musi zostać wyłączony z chwilą podniesienia zbiornika 28 PROFIHOPPER BAF

29 3 Informacje ogólne dotyczące maszyny 3.1 Zastosowania Informacje ogólne dotyczące maszyny Urządzenie Profihopper AMAZONE jest przeznaczone do koszenia i wertykulacji terenów zielonych oraz trawników sportowych, ozdobnych itd. Jesienią urządzenie zbiera i rozdrabnia liście. 3.2 Deklaracja zgodności Urządzenie Profihopper spełnia wymagania Dyrektywy maszynowej WE 2006/42/WE i odpowiednich dyrektyw uzupełniających. 3.3 Dane przy przesyłaniu zapytań Przy zamawianiu wyposażenia specjalnego i części zamiennych lub w przypadku zapytań technicznych należy zawsze podawać numer maszyny. Wymagania bezpieczeństwa technicznego są spełnione tylko wtedy, gdy do naprawy użyte zostaną oryginalne części zamienne AMAZONE. Zastosowanie innych części może wykluczać odpowiedzialność producenta za wynikłe z tego powodu następstwa! 3.4 Tabliczka znamionowa i oznakowanie CE Na tabliczce znamionowej podane są: Nr identyfikacyjny pojazdu: Typ Masa podstawowa kg Dop. obciążenie przedniej osi kg Dop. obciążenie tylnej osi kg Dop. ciśnienie systemowe bar Dop. masa całkowita kg Moc, kw Zakład Rok modelowy Rok budowy Całe oznaczenie posiada wartość świadectwa i nie może być zmieniane ani doprowadzane do stanu nieczytelności! PROFIHOPPER BAF

30 Informacje ogólne dotyczące maszyny 3.5 Dane techniczne Typ PROFIHOPPER PH 1250 zdrive PH 1250 idrive PH WDi Układ napędowy hydrostatyczny, napęd na przednie koła, 2 silniki hydrauliczne oraz 2 pompy hydrauliczne hydrostatyczny, napęd na przednie koła, 4 silniki hydrauliczne oraz 2 pompy hydrauliczne Układ kierowniczy Masa podstawowa z zespołem koszącym Dopuszczalna masa całkowita Dźwignie kierujące; zero-turn 1050 kg 1600 kg Kierownica; zerowy promień skrętu 1100 kg 1600 kg Ogumienie Przód: 20 x 10, PR 21 x 11, PR 20 x 12, PR Tył: 15 x 6,00-6 4PR KEVLAR 16 x 6,50-8 6PR 16 x 6,50-8 4PR KEVLAR Prędkość jazdy (płynna regulacja) Do przodu/wstecz: 0 12 km/h Do przodu: 0 12 km/h / wstecz: 0 6 km/h Silnik Pojemność zbiornika Motoröl wysokoprężny Kohler, chłodzony cieczką, 3-cylindrowy, 1028 ccm, 18 kw (24,5 KM) 40 litrów oleju napędowego 3,4 litrów 10W40 API-CF Olej hydrauliczny 15 litrów 15 litrów 18 litrów 10W40 API-CF Hamulec Włączanie zespołu koszącego Wymiary z zespołem koszącym Jednostka kosząca hydrostatyczny i hamulec postojowy elektromagnetyczne długość: 2,785 m szerokość: 1,482 m wysokość: 1,994 m hydrauliczne podnoszenie zespołu koszącego Szerokość robocza 1,25 m Wirnik SmartCut 72 (36 par) noże łopatkowe długie H77 szlifowane i/lub 36 noży wertykulacyjnych Wysokość robocza Ustawiane bezstopniowo Koła podporowe 8 x PR 30 PROFIHOPPER BAF

31 Informacje ogólne dotyczące maszyny Układ zbierania pojemność zbiornika ślimak poprzeczny i wzdłużny z zabezpieczeniem przeciążeniowym opróżnianie hydrauliczne z wysokim wysypem na wysokości 2,10 metra, akustyczny wskaźnik stanu napełnienia 730 litrów, z zagęszczeniem (odpowiada ponad 1000 litrów skoszonej masy) Dane dotyczące emisji hałasu Emisja hałasu w miejscu pracy (poziom ciśnienia akustycznego) wynosi: LpA = 90 db(a). Zmierzono w stanie roboczym przy uchu kierowcy. Wartość natężenia hałasu wg rozporządzenia 2000/14/CE: LwA = 105 db(a). Przestrzegać wytycznych dyrektywy WE dotyczącej hałasu (2003/10/WE) i niem. Rozporządzenia w sprawie ochrony pracy przed hałasem i wibracjami. NIEBEZPIECZEŃSTWO Pracujący silnik napędowy i napęd koszący powodują hałas. Zbyt długi czas narażenia na hałas może doprowadzić do pogorszenia słuchu. Nosić ochronę słuchu! Zalecana ochrona słuchu: MOLDEX Comets 6420 (kontrola i atest wg EN 352-2:2002) Dane dotyczące pomiarów drgań Drgania działające na ręce, ramiona i całe ciało człowieka zmierzone wg EN 12096: (a) Maszyna z dźwigniami: lewa dźwignia 2.18 m/s² (dokładność pomiaru 0,08 m/s²) prawa dźwignia 1.72 m/s² (dokładność pomiaru 0,11 m/s²) całe ciało 0.34 m/s² (dokładność pomiaru 0,03 m/s²) (b) Maszyna z kierownicą: lewa ręka 0.88 m/s² (dokładność pomiaru 0,01 m/s²), prawa ręka 1.61 m/s² (dokładność pomiaru 0,12 m/s) całe ciało 0.33 m/s² (dokładność pomiaru 0,05 m/s²) PROFIHOPPER BAF

32 Informacje ogólne dotyczące maszyny 3.6 Użytkowanie zgodnie z przeznaczeniem Profesjonalny lej AMAZONE należy stosować do poniższych prac: Koszenie i wertykulowanie trawników oraz terenów sportowych i ogrodów. Zbieranie i siekanie liści. Połączenie z innymi maszynami, urządzeniami i nadwoziami nie jest przewidziane. Ograniczenia użytkowania na zboczach: Na zboczu silnik powinien pracować z pełną mocą (aby nie dopuścić do uszkodzeń kawitacyjnych pompy). (1) Podczas używania z opuszczonym zespołem koszącym w położeniu pływającym (2) Z podniesionym zespołem koszącym (3) Nawracanie z podniesionym zespołem koszącym (1) (2) (3) W linii warstwic 22% / 12 22% / 12 18% / 10 W górę zbocza / w dół zbocza 27% / 15 18% / 10 18% / 10 Na zboczu silnik powinien pracować z pełną mocą (aby nie dopuścić do uszkodzeń kawitacyjnych pompy). Do zgodnego z przeznaczeniem użycia maszyny należy także: przestrzeganie wszystkich wskazówek instrukcji obsługi. zachowanie czasu przeglądów i konserwacji. stosowanie wyłączenie oryginalnych części zamiennych AMAZONE. Inne użycie maszyny, niż opisane powyżej jest zabronione i traktowane będzie jako niezgodne z przeznaczeniem. Za szkody wynikłe z użycia maszyny niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie jej użytkownik, AMAZONEN-WERKE nie przejmuje żadnej odpowiedzialności. 32 PROFIHOPPER BAF

33 Informacje ogólne dotyczące maszyny 3.7 Bezpieczny odstęp Przebywanie ludzi w obszarze roboczym maszyny jest zabronione. Obszar roboczy wyznacza promień 5 metrów dookoła pracującego urządzenia. PROFIHOPPER BAF

34 Transport maszyny 4 Transport maszyny Transport, przechowywanie Jeśli maszyna będzie ładowana na przyczepę, należy skorzystać z ramp o chropowatej powierzchni antypoślizgowej i o takim samym kącie nachylenia (16,7 30%). Przy wjeżdżaniu na przyczepę lub pojazd ciężarowy należy jechać szczególnie ostrożnie i powoli. PRZESTROGA Maszynę należy ładować bądź transportować zawsze w kierunku jazdy na wprost. Na czas transportu na przyczepie należy prawidłowo przytwierdzić maszynę, zaciągnąć hamulec postojowy i wyłączyć silnik. Zwracać uwagę na punkty mocowania. Maszynę na pojeździe transportowym zabezpieczyć zgodnie z przepisami: Mocowanie po przekątnej wg DIN EN 12195! Należy zastosować co najmniej 4 środki mocujące! Stosować wyłącznie środki mocujące posiadające homologację dla ruchu po drogach publicznych! Minimalna wymagana siła zabezpieczenia Lc (Lashing Capacity): 1000 dan 34 PROFIHOPPER BAF

35 Zagrożenie pożarowe! Maszyny nie wolno przykrywać plandeką przed całkowitym schłodzeniem silnika. Transport maszyny Zagrożenie pożarowe! Po zakończeniu koszenia pojemnik należy zawsze całkowicie opróżnić. Fermentująca masa skoszona w pewnych warunkach może się samoczynnie zapalić pod wpływem wysokiej temperatury. Ryzyko uszkodzenia układu napędowego! Maszyny nie wolno pchać przy wyłączonym silniku! PRZESTROGA Zamocowanie na pokrywie musi być mocno przytwierdzone! Zwracać uwagę na dostateczne zabezpieczenie pokrywy zbiornika! Silny pęd wiatru podczas jazdy może oderwać pokrywę! PROFIHOPPER BAF

36 Przejęcie maszyny 5 Przejęcie maszyny Przy otrzymaniu maszyny należy sprawdzić, czy nie wystąpiły uszkodzenia transportowe lub czy nie brakuje części! Tylko natychmiastowa reklamacja w firmie transportowej prowadzi do likwidacji szkód. Sprawdzić, czy wszystkie części podane na dowodzie dostawy zostały dostarczone. Ewentualne szkody należy od razu odnotować na dowodzie dostawy w obecności dostawcy. Przed uruchomieniem usunąć całe opakowanie łącznie z drutami i skontrolować smarowanie. 36 PROFIHOPPER BAF

37 Opis wyrobu 6 Opis wyrobu 6.1 Tablica przyrządów i elementy obsługowe Układ kierowniczy Kierowanie odbywa się za pośrednictwem przednich kół pod fotelem kierowcy. Kierownica Kierownica z gałką umożliwia wygodne kierowanie jedną ręką. Dźwignie kierujące (1) Dwuczęściowa dźwignia kierująca W celu zmiany kierunku w lewo pociągnąć lewą dźwignę do tyłu. W celu zmiany kierunku w prawo pociągnąć prawą dźwignę do tyłu. Aby lepiej panować nad układem kierowniczym, obsługiwać obie dźwignie jedną ręką. W przypadku zmiany prędkości przemieścić dźwignie kierujące równolegle w kierunku jazdy. (2) Pałąk przytrzymujący Pałąk przytrzymujący ułatwia wsiadanie i zsiadanie z maszyny i służy do zabezpieczenia kierowcy w krytycznych sytuacjach podczas jazdy. PROFIHOPPER BAF

38 Opis wyrobu Tablica przyrządów (1) Wymagana konserwacja (po 50 godzinach lub co 125 godzin) (2) Kierunkowskazy (3) Wskaźnik wstępnego podgrzewania silnika wysokoprężnego (4) Lampka kontrolna ciśnienia oleju Po zaświeceniu się niezwłocznie wyłączyć silnik i skontrolować poziom oleju, w razie potrzeby uzupełnić olej. Jeśli światło ostrzegawcze nie zgaśnie po ponownym uruchomieniu silnika, wyłączyć silnik i powiadomić serwis partnerski. (5) Wskaźnik przegrzania cieczy chłodzącej Po zaświeceniu się zespół koszący automatycznie się wyłącza! Pozostawić silnik na ok. 5 min na biegu jałowym w celu schłodzenia. Jeśli temperatura dalej wzrośnie, silnik automatycznie się wyłączy. Skontrolować poziom cieczy chłodzącej i ew. uzupełnić ciecz. Skontrolować kratkę ochronną i chłodnicę pod kątem zabrudzeń i ew. oczyścić. Jeśli światło ostrzegawcze nie zgaśnie po ponownym uruchomieniu silnika lub silnik nadal będzie przegrzany, powiadomić serwis partnerski. (6) Sygnalizator ostrzegawczy Miga, gdy maszyna jest w stanie krytycznym bezpieczeństwa. (7) Lampka kontrolna hamulca postojowego Lampka kontrolna gaśnie po zwolnieniu hamulca postojowego. (8) Kontrolka ładowania akumulatora Jeśli lampka kontrolna nie zgaśnie po uruchomieniu silnika, skontrolować ładowanie (lampka kontrolna może ewentualnie zgasnąć dopiero po lekkim zwiększeniu obrotów silnika). (9) Kontrolka zespołu koszącego Wskazuje, czy zespół koszący jest włączony. (10) Kontrolka funkcji układu zbierania Po zaświeceniu się zespół koszący automatycznie się wyłącza, ponieważ ślimaki transportowe nie obracają się (np. blokada 38 PROFIHOPPER BAF

39 spowodowana przez ciało obce). (11) Stan napełnienia zbiornika Miga, gdy zbiornik jest pełny. (12) Kierunkowskazy (13) Awaria przełącznika stykowego fotela (14) Lampka kontrolna pozycji zbiornika Lampka wył. zbiornik w pozycji roboczej Opis wyrobu Lampka wł. zbiornik podniesiony lub w pozycji opróżniania Wyłącznik bezpieczeństwa zatrzymuje silnik, jeśli zbiornik zostanie przypadkowo podniesiony podczas pracy. Wówczas należy przestawić zbiornik w pozycję roboczą, uruchomić ponownie silnik i jednostkę koszącą. (15) Światła postojowe (16) Światła awaryjne (17) Światła mijania (18) Wskaźnik temperatury cieczy chłodzącej Zielone lampki = temperatura cieczy chłodzącej jest w normie Lampki migające na czerwono = silnik przegrzany. (19) Licznik roboczogodzin (20) Pozycja kluczyka zapłonowego: silnik wył. (21) Pozycja kluczyka zapłonowego: wstępne podgrzewanie (22) Pozycja kluczyka zapłonowego: uruchamianie OSTROŻNIE! Pobór prądu. Jeśli przy włączonym zapłonie silnik nie zostanie uruchomiony w ciągu 8 sekund, rozlegnie się sygnał akustyczny. PROFIHOPPER BAF

40 Opis wyrobu Elementy obsługowe (1) Dźwignia regulacji liczby obrotów silnika Przy uruchamianiu i wyłączaniu silnika ustawić niską liczbę obrotów silnika. Podczas pracy ustawić maksymalną liczbę obrotów silnika. (2) Opróżnianie zbiornika Aby opróżnić zbiornik, pociągnąć dźwignię do tyłu, aby ustawić go w pozycji roboczej, nacisnąć dźwignię do przodu. (3) Podnoszenie/opuszczanie zbiornika Aby unieść zbiornik, pociągnąć dźwignię do tyłu, w celu opuszczenia nacisnąć dźwignię do przodu. (4) Podnoszenie / opuszczanie / blokowanie pozycji pływającej zespołu koszącego Podnoszenie zespołu koszącego pociągnąć dźwignię do tyłu. Opuszczanie zespołu koszącego nacisnąć dźwignię do przodu. Blokowanie zespołu koszącego na dole w pozycji pływającej w ten sposób zespół koszący może się dostosowywać do nierówności podłoża. (5) Włączanie zespołu koszącego W celu łagodniejszego rozruchu zespołu koszącego ustawić średnią liczbę obrotów silnika. Nacisnąć krótko przełącznik Start, aby uruchomić zespół koszący, aż zespół koszący zostanie w pełni uruchomiony. Liczbę obrotów silnika wolno zwiększyć dopiero po całkowitym uruchomieniu zespołu koszącego. Ten przełącznik jest dezaktywowany, gdy zbiornik jest podnoszony. (6) Wyłączanie zespołu koszącego 40 PROFIHOPPER BAF

41 (7) Lewy / prawy kierunkowskaz (opcja) (8) Światła do jazdy (opcja) (9) Światła awaryjne (opcja) (10) Gniazdo (12 V / maksymalnie 20 A) (11) Światło ostrzegawcze (opcja) (12) Blokada pokrywy Opis wyrobu Pokrywa jest mechanicznie zablokowana i otwiera się ją przy pomocy kluczyka zapłonu. W tym celu umieścić uchwyt kluczyka we wkręcie z rowkiem i obrócić w prawo o kąt mniejszy niż 45. Blokada mechaniczna jest teraz otwarta, podstawę można teraz otworzyć za pomocą uchwytu w górę (rys. Pokrywę otwierać wyłącznie przy wyłączonym silniku. PRZESTROGA Jeździć ostrożnie z podniesionym zbiornikiem. Ryzyko przewrócenia! PROFIHOPPER BAF

42 Opis wyrobu Pedał jazdy i hamulec postojowy OSTRZEŻENIE Niebezpieczeństwo wypadku w razie gwałtownego naciśnięcia pedału jazdy! Niebezpieczeństwo wypadku w razie gwałtownego zwolnienia mechanizmu uruchamiającego (gwałtowne zdjęcie nogi z pedału / naciśnięcie pedału w przeciwnym kierunku). Gwałtowne uruchomienie pedału jazdy prowadzi do szybkiego przyspieszenia maszyny lub nagłego zatrzymania. Na otwartym terenie i przy miarowej prędkości obrotowej silnika zapoznać się z własnościami jezdnymi maszyny. Niebezpieczeństwo wypadku! (1) Pedał hamulca postojowego (2) Blokada hamulca postojowego (3) Pedał jazdy Pedał jazdy służy do przyspieszania i zwalniania maszyny. 42 PROFIHOPPER BAF

43 Opis wyrobu Pedał jazdy Pedał jazdy służy do przyspieszania i zwalniania maszyny. Przyspieszanie: ostrożnie zwiększyć nacisk na pedał. Zwalnianie: ostrożnie zmniejszyć nacisk na pedał. Szybkie zwalnianie: zdjąć nogę z pedału. Maksymalne zwalnianie: cofnąć lekko pedał. Pedał jazdy umożliwia płynną regulację prędkości jazdy w przód i wstecz. Jazda w przód: Aby jechać do przodu, nacisnąć pedał do przodu (A). 0 do 12 km/h Jazda wstecz: Aby cofnąć, nacisnąć pedał do tyłu. 0 do 6 km/h Aby zatrzymać maszynę, zdjąć nogę z pedału. W celu szybszego wyhamowania pedał można również lekko zwolnić. Hamulec postojowy Przy zaciągniętym hamulcu postojowym pedał jazdy jest zablokowany. Dzięki dodatkowemu obwodowi kierowca może zejść z fotela kierowcy przy zaciągniętym hamulcu postojowym i wyłączonym zespole koszącym, silnik pozostanie nadal włączony. Pozwala to uniknąć powtarzania rozruchów silnika po zejściu z fotela. W taki sposób chroniony jest silnik, rozrusznik i akumulator. Zabezpieczanie hamulca postojowego: Nacisnąć pedał blokady w dół, aby pedał jazdy został zablokowany. Zabezpieczyć hamulec postojowy dźwignią ręczną blokady. Pedał blokady zwalniać dopiero po prawidłowym zatrzaśnięciu dźwigni ręcznej. Zwalnianie hamulca postojowego: W celu zwolnienia hamulca postojowego nacisnąć pedał hamulca w dół i zwolnić blokadę dźwignią ręczną. Przy zwolnionym hamulcu postojowym nie można uruchomić silnika. Przy uruchomionym hamulcu postojowym nie można uruchomić zespołu koszącego. PROFIHOPPER BAF

44 Opis wyrobu 6.2 Zabezpieczenie przed dachowaniem OSTRZEŻENIE Zawsze korzystać z zabezpieczenia przed dachowaniem podczas jazdy maszyną! Aby przejechać przez przejazdy o małej wysokości, można na krótki czas opuścić zabezpieczenie przed dachowaniem. W takiej sytuacji nie zakładać pasa bezpieczeństwa. Dzięki temu w razie zagrożenia przewróceniem można zeskoczyć. Jest to dopuszczalne jedynie na równych powierzchniach. Zabezpieczenie przed dachowaniem podnieść od razu po przejechaniu przez przeszkodę i zapiąć pas bezpieczeństwa. Rozkładanie / składanie zabezpieczenia przed dachowaniem 1. Unieść kosz i włożyć podporę zabezpieczającą. 2. Usunąć sworznie mocujące. 3. Opuścić / podnieść zabezpieczenie przed dachowaniem. 4. Zamocować zabezpieczenie przed dachowaniem sworzniami i zabezpieczyć składanymi zawleczkami. 5. Złożyć podporę zabezpieczającą przy koszu i odstawić kosz. 44 PROFIHOPPER BAF

45 Opis wyrobu 6.3 Fotel kierowcy PRZESTROGA Standardowy fotel kierowcy Za każdym razem przed rozpoczęciem jazdy sprawdzić funkcję wyłącznika fotela! W razie usterki lub opóźnienia w załączeniu należy niezwłocznie zgłosić się do zakładu serwisowego! Regulacja wzdłużna Obrócić dźwignię (1) w lewo, aby przesunąć fotel w żądane położenie. Regulacja amortyzacji fotela Fotel posiada 5 różnych punktów amortyzowania (2). Amortyzacja miękka: Amortyzacja twarda: Pas bezpieczeństwa unieść dźwignię i obrócić w prawo. unieść dźwignię i obrócić w lewo. Fotel jest wyposażony w pas bezpieczeństwa. Przy pionowym zabezpieczeniu przed dachowaniem zawsze zakładać pas bezpieczeństwa. Nie wyskakiwać z dachującej maszyny. ο ο ο Zapiąć oba końce pasa bezpieczeństwa. Naciągnąć lub poluzować pas, aby ściśle przylegał do ciała. Nacisnąć czerwony przycisk na klamrze, aby zdjąć pas. Fotel kierowcy posiada wyłącznik bezpieczeństwa, który wyłącza silnik z chwilą opuszczenia fotela przez kierowcę. Czas do załączenia funkcji bezpieczeństwa wynosi poniżej 7 sekund. Zbyt twarde ustawienie amortyzacji fotela może prowadzić do wyzwolenia tej funkcji bezpieczeństwa na nierównym podłożu (drgania silnika). PROFIHOPPER BAF

46 Opis wyrobu Fotel kierowcy de Luxe Fotel Grammer z amortyzacją pneumatyczną i ogrzewaniem (1) Uchwyt regulacji wzdłużnej (2) Uchwyt regulacji wagi (3) Uchwyt regulacji oparcia (4) Pokrętło regulacji nachylenia podłokietników (5) Wyłącznik ogrzewania fotela (6) Pokrętło podparcia kręgosłupa lędźwiowego 46 PROFIHOPPER BAF

47 Opis wyrobu 6.4 Samoczyszczący układ chłodzenia AMAZONE Cooling System Układ służy do usuwania zanieczyszczeń z kratki powietrza chłodzącego z pozostałościami roślinnymi. Występują one zwłaszcza podczas mulczowania. Zakres dostawy układu samoczyszczącego obejmuje: jednostkę sterującą dodatkową dmuchawę czyszczącą sprzęgło elektromagnetyczne (do wentylatora silnika). Sposób działania Wył. Wł. Wł. Wył. Główny strumień wentylacji jest przejściowo przerywany i dodatkowa dmuchawa czyszcząca odwraca strumień powietrza. W ten sposób kratka jest oczyszczana z pozostałości roślinnych i pyłu (rys ). Główny strumień powietrza chłodzącego jest ponownie aktywowany i optymalnie dociera do chłodnicy (rys ). PROFIHOPPER BAF

48 Uruchomienie, użytkowanie maszyny 7 Uruchomienie, użytkowanie maszyny OSTRZEŻENIE Niebezpieczeństwo pochwycenia i nawinięcia oraz zagrożenie ze strony wyrzucanych, pochwyconych ciał obcych w strefie zagrożenia napędzanego zespołu koszącego! Zwrócić uwagę, aby niezaangażowane w pracę osoby zachowywały wystarczająco duży, bezpieczny odstęp od strefy zagrożenia maszyny. Jazda z otwartą pokrywą zespołu koszącego jest zabroniona. Włączanie zespołu koszącego z otwartą pokrywą zespołu koszącego jest zabronione. 7.1 System bezpieczeństwa Kosiarka jest wyposażona w 5 wyłączników bezpieczeństwa: Wyłącznik bezpieczeństwa przy silniku do wyłączania zespołu koszącego, gdy temperatura robocza silnika przekroczy 110 C (patrz rozdz ). Wyłącznik bezpieczeństwa pod fotelem do wyłączania silnika po opuszczeniu przez kierowcę fotela bez uprzedniego zaciągnięcia hamulca postojowego. Wyłącznik bezpieczeństwa przy zbiorniku do wyłączania silnika, jeśli zbiornik jest podniesiony, a zespół koszący jest nadal włączony. Wyłącznik bezpieczeństwa przy pokrywie zbiornika do wyłączania zespołu koszącego po zapełnieniu kosza (rys ). Wyłącznik bezpieczeństwa pod zespołem koszącym do wyłączania sprzęgła elektromagnetycznego, gdy ślimaki są zablokowane bądź zatrzymują się. Zespół koszący można uruchomić tylko po spełnieniu 5 warunków: Silnik nie jest przegrzany (np. zabrudzenie chłodnicy). Zbiornik jest zamknięty i całkowicie opuszczony. Fotel jest zajęty. Ślimaki transportowe przy zespole koszącym muszą być odsłonięte. Hamulec postojowy musi być zwolniony. Silnik można uruchomić tylko po zajęciu fotela kierowcy! 48 PROFIHOPPER BAF

49 Uruchomienie, użytkowanie maszyny 7.2 Ciśnienie w oponach Zawsze utrzymywać wymagane ciśnienie w oponach. Inne wartości ciśnienia w oponach niż zalecane mogą mieć negatywny wpływ na właściwości jezdne. Ciśnienie w oponach: z przodu: 1,5 bara z tyłu: 1,5 bara Opony zespołu koszącego: 1,5 bara PROFIHOPPER BAF

50 Uruchomienie, użytkowanie maszyny 7.3 Przestrzegać przed uruchomieniem Olej silnikowy Przed każdym uruchomieniem zwracać uwagę na następujące punkty kontrolne: Sprawdzić poziom oleju (rys ) i ew. uzupełnić olej (rys ). Jakość oleju: olej do silników wysokoprężnych 10W40 API-CF Całkowita ilość napełnienia: 3,4 l Olej hydrauliczny Hydrostat Zbiornik oleju wbudowany jest w ramę i znajduje się z lewej strony maszyny. Obie czerwone kreski wskaźnika poziomu oleju znajdujące się z boku wskazują poziom minimalny i maksymalny. Sprawdzić poziom oleju, w razie konieczności uzupełnić olej (rys ). Należy pamiętać, że olej zwiększa swoją objętość podczas podgrzewania. Unikać przepełnienia! 50 PROFIHOPPER BAF

51 Uruchomienie, użytkowanie maszyny Paliwo (olej napędowy) Zbiornik paliwa znajduje się z prawej strony maszyny pod pokrywą blaszaną. Dostęp do zbiornika można uzyskać w następujący sposób: Otwarcie połączenia gwintowanego i odchylenie siatki ochronnej w dół (rys ). Napełnienie zbiornika po otwarciu pokrywy zamykającej (rys ). PROFIHOPPER BAF

52 Uruchomienie, użytkowanie maszyny Zbiornik paliwa jest przezroczysty, dlatego poziom oleju łatwo sprawdzić. Odpowiednio wcześniej uzupełniać paliwo i unikać jazdy do chwili całkowitego opróżnienia zbiornika! Stosować wyłącznie OLEJ NAPĘDOWY zgodny z normą ISO 8217 DMX lub EN 590:96! Stosowanie innego paliwa (np. biodiesla RME) lub mieszanki paliw prowadzi do awarii silnika! Pojemność zbiornika oleju napędowego: 40 l Zużycie oleju napędowego: 3 4 l na godzinę OLEJ NAPĘDOWY jest łatwopalny. Ogień, otwarte źródła światła i palenie tytoniu są zabronione podczas obchodzenia się z olejem napędowym. Unikać kontaktu z olejem napędowym! Wdychanie oparów oleju napędowego jest szkodliwe dla zdrowia! 52 PROFIHOPPER BAF

53 Uruchomienie, użytkowanie maszyny 7.4 Uruchamianie i wyłączanie silnika Aby uruchomić silnik, zająć miejsce w fotelu kierowcy i postępować następująco: 1. Skontrolować blokadę hamulca postojowego. 2. Nie naciskać pedału jazdy ani kierownicy. 3. Obrócić kluczyk zapłonu w prawo, aż zaświeci się lampka kontrolna wstępnego podgrzewania. 4. Gdy lampka kontrolna wstępnego podgrzewania zgaśnie, obrócić kluczyk zapłonu w prawo i zwolnić z chwilą uruchomienia silnika. Ustawić dźwignię gazu maksymalnie w środkowej pozycji. Nie przerywać rozruchu, ale nie przekraczać 5 s na jedną próbę rozruchu. PRZESTROGA Nie pozostawiać silnika włączonego w zamkniętych pomieszczeniach. Ryzyko zatrucia! Aby wyłączyć silnik, postępować następująco: 1. Zatrzymać maszynę. 2. Ustawić dźwignię gazu w pozycji biegu jałowego. 3. Zablokować hamulec postojowy. 4. Obrócić kluczyk zapłonu w lewo. W celu uruchomienia silnika fotel kierowcy musi być zajęty. Fotel kierowcy można opuścić bez wyłączania silnika, jeśli: ο hamulec postojowy jest zaciągnięty. ο zespół koszący jest wyłączony. PROFIHOPPER BAF

54 Uruchomienie, użytkowanie maszyny 7.5 Jazda maszyną Zabezpieczenie przed dachowaniem musi być podniesione! Zwracać uwagę na podniesiony zespół koszący podczas jazd transportowych. Gwałtowne naciśnięcie pedału jazdy prowadzi do niespodziewanie szybkiego przyspieszenia lub zwolnienia. Na zboczu silnik powinien pracować z pełną mocą (aby nie dopuścić do uszkodzeń kawitacyjnych pompy). 1. Zapiąć pas bezpieczeństwa. 2. Zwolnić hamulec postojowy. 3. Zwiększyć liczbę obrotów silnika. 4. Ostrożnie ruszyć (nacisnąć pedał jazdy). 5. Skontrolować skręt. 6. Podczas jazdy ustawić maksymalną liczbę obrotów silnika. 54 PROFIHOPPER BAF

55 Uruchomienie, użytkowanie maszyny 7.6 Koszenie OSTRZEŻENIE Zawsze korzystać z zabezpieczenia przed dachowaniem podczas jazdy maszyną! Aby przejechać przez przejazdy o małej wysokości, można na krótki czas opuścić zabezpieczenie przed dachowaniem. ο ο ο W takiej sytuacji nie zakładać pasa bezpieczeństwa. Dzięki temu w razie zagrożenia przewróceniem można zeskoczyć. Jest to dopuszczalne jedynie na równych powierzchniach. Zabezpieczenie przed dachowaniem podnieść od razu po przejechaniu przez przeszkodę i zapiąć pas bezpieczeństwa. Nosić ochronę słuchu! Zalecana ochrona słuchu: MOLDEX Comets 6420 (kontrola i atest wg EN 352-2:2002) Gwałtowne naciśnięcie pedału jazdy prowadzi do niespodziewanie szybkiego przyspieszenia lub zwolnienia. OSTRZEŻENIE Niebezpieczeństwo pochwycenia i nawinięcia oraz zagrożenie ze strony wyrzucanych, pochwyconych ciał obcych w strefie zagrożenia napędzanego zespołu koszącego! Jazda z otwartą pokrywą zespołu koszącego jest zabroniona. Włączanie zespołu koszącego z otwartą pokrywą zespołu koszącego jest zabronione. 1. Uruchomić silnik. 2. Zapiąć pas bezpieczeństwa. 3. Zwolnić hamulec postojowy. 4. Opuścić zespół koszący do oporu i zatrzasnąć dźwignię w przedniej pozycji. W ten sposób zespół koszący zostanie ustawiony w pozycji pływającej, dzięki czemu może się dostosowywać do nierówności podłoża. 5. Ustawić średnią liczbę obrotów silnika. 6. Uruchomić napęd zespołu koszącego. 7. Ustawić maksymalną liczbę obrotów silnika. PROFIHOPPER BAF

56 Uruchomienie, użytkowanie maszyny 8. Ostrożnie ruszyć (nacisnąć pedał jazdy). Naciskać powoli pedał prędkości jazdy, aż uzyskana zostanie żądana prędkość jazdy. Dostosować prędkość jazdy do warunków koszenia. Po pracy: 9. Zatrzymać napęd zespołu koszącego. 10. Unieść zespół koszący. Podczas pracy kontrolować kratkę powietrza chłodzącego pod kątem zabrudzeń i pozostałości roślinnych. 56 PROFIHOPPER BAF

57 Uruchomienie, użytkowanie maszyny 7.7 Opróżnianie zbiornika Akustyczny wskaźnik poziomu załącza się, gdy zbiornik jest pełny. Opróżnić zbiornik, gdy rozlegnie się sygnał. Unikać przepełnienia zbiornika, ryzyko uszkodzenia systemu przenośnikowego! Nachylenie zbocza przy opróżnianiu pojemnika nie może przekraczać kąta 5 8,75%! Opróżnianie w pobliżu podłoża 1. Pociągnąć do tyłu dźwignię do przechylania zbiornika. 2. Po opróżnieniu ustawić zbiornik w pozycji roboczej: nacisnąć dźwignię do przodu. Opróżnianie z wywrotem na wysokości 1. Cofnąć na ok. 1 m przed punktem wyładunku. 2. Ustawić zbiornik dźwignią sterującą na wysokości wyładunku. 3. Podjechać powoli do punktu wyładunku (rys. 8.7). 4. Przechylić zbiornik. 5. Odchylić zbiornik do pozycji wyjściowej. 6. Przejechać do przodu na ok. 1 m przed punktem wyładunku. 7. Opuścić zbiornik w pozycję roboczą. OSTROŻNIE Zagrożenie pożarowe! Po zakończeniu koszenia pojemnik należy zawsze całkowicie opróżnić. Fermentująca masa skoszona w pewnych warunkach może się samoczynnie zapalić pod wpływem wysokiej temperatury! PROFIHOPPER BAF

58 Koszenie, wertykulacja i mulczowanie 8 Koszenie, wertykulacja i mulczowanie PRZESTROGA Czas dobiegu od wyłączenia silnika do całkowitego zatrzymania wirnika wynosi ok. 5 7 sekund. Zespół koszący można otworzyć dopiero wtedy, gdy wirnik zatrzymał się. 8.1 Montaż noży Przegląd noży A B C D E Wymiana noży bez narzędzi Nóż łopatkowy długi H77 szlifowany (seryjny) Nóż wertykulacyjny 3 mm Nóż wertykulacyjny 2 mm Nóż łopatkowy długi H77 szlifowany z nożem wertykulacyjny m Nóż łopatkowy długi H60 szlifowany z nożem wertykulacyjny m Pielęgnacja muraw Pielęgnacja pól golfowych Pielęgnacja parków Pielęgnacja publicznych terenów zielonych Koszenie łąk kwietnych i ekologicznych Zbieranie liści Wertykulacja Wertykulacja pól golfowych / zwojów darniowych Wyczesywanie trawników Pielęgnacja wybiegów dla koni Bardzo dobry efekt Potrzebna liczba noży 36 par 36 sztuk 36 sztuk 36 par + 36 sztuk 36 par + 36 sztuk 58 PROFIHOPPER BAF

59 Koszenie, wertykulacja i mulczowanie Noże koszące lub wertykulacyjne można wymieniać bez użycia narzędzi (patrz rys. 8.1). KOSZENIE Urządzenie Profihopper jest seryjnie wyposażone w 36 par noży łopatkowych. 9 par noży x 4 rzędy = 36 par noży łopatkowych / wirnik kierunek jazdy WERTYKULACJA Urządzenie Profihopper umożliwia wertykulację trawnika i natychmiastowe zbieranie pozostałości po wertykulacji: 9 noży x 4 rzędy = 36 noży / wirnik. kierunek jazdy WSKAZÓWKA Ryzyko niewyważenia! Każdorazowo wolno stosować jeden typ noży wertykulacyjnych! Noże o grubości 2 mm LUB 3 mm. PROFIHOPPER BAF

60 Koszenie, wertykulacja i mulczowanie W razie potrzeby noże łopatkowe można zastąpić innymi. Te noże zaczepia się również w zawieszeniach noży. NÓŻ ŁOPATKOWY DŁUGI H77 Zastosowanie: Pielęgnacja muraw; pielęgnacja pól golfowych; pielęgnacja parków; pielęgnacja publicznych terenów zielonych; koszenie łąk kwietnych i ekologicznych; zbieranie liści; mulczowanie. NÓŻ WERTYKULACYJNY Zastosowanie: 2 mm: wertykulacja 3 mm: wertykulacja pól golfowych i zwojów darniowych NÓŻ ŁOPATKOWY DŁUGI H77 Z NOŻEM WERTYKULACYJNYM Zastosowanie: Zbieranie liści; pielęgnacja wybiegów dla koni; mulczowanie 60 PROFIHOPPER BAF

61 Koszenie, wertykulacja i mulczowanie NÓŻ ŁOPATKOWY DŁUGI H60 Z NOŻEM WERTYKULACYJNYM Zastosowanie: Zbieranie liści; pielęgnacja wybiegów dla koni; wertykulacja, wertykulacja pól golfowych i zwojów darniowych, mulczowanie, wyczesywanie trawników (np. jako uzupełnienie kosiarki bębnowej) NÓŻ KOSZĄCY (W KSZTAŁCIE LITERY Y ) Zastosowanie: TYLKO mulczowanie (przez to maszyna potrzebuje mniej mocy, jednak jest również znacznie ograniczona pod względem wydajności zbierania) WSKAZÓWKA Należy koniecznie zwracać uwagę, aby wirnik był wyposażony w wyżej podane układy noży. W przypadku braku lub nieprawidłowo zamontowanych narzędziach koszących dochodzi do niewyważenia, które może doprowadzić do uszkodzenia całej maszyny, PROFIHOPPER BAF

62 Koszenie, wertykulacja i mulczowanie Granica zużycia zawieszenia narzędzi: Zamocowanie noży i śruby hakowe muszą być regularnie kontrolowane pod kątem zużycia. Silnie zużyte narzędzia należy niezwłocznie wymieniać. Rysunki i przedstawiają granice zużycia zawieszeń. PRZESTROGA Noże i zamocowania noży należy kontrolować przed rozpoczęciem każdej jazdy. Wszystkie połączenia gwintowane muszą być mocno dokręcone! 62 PROFIHOPPER BAF

63 Koszenie, wertykulacja i mulczowanie 8.2 Regulacja listwy zderzakowej Z przodu zespołu koszącego znajduje się tzw. listwa zderzakowa (rys ), którą można różnie ustawiać w celu optymalizacji jakości cięcia przy koszeniu. Fabrycznie listwa zderzakowa ustawiona jest do wertykulacji. Możliwości regulacji: Wertykulacja przesunąć listwę do oporu do przodu Koszenie listwę można przesunąć do oporu do tyłu z tyłu W przypadku stosowania noży wertykulacyjnych listwę należy koniecznie przestawić do przodu. W celu przesunięcia listwy zderzakowej należy poluzować cztery śruby mocujące (rys ). Listwę zderzakową można skierować za pomocą młotka w kierunku wirnika (rys ). PROFIHOPPER BAF

64 Koszenie, wertykulacja i mulczowanie 8.3 Regulacja wysokości cięcia Aby ustawić wysokość cięcia, postępować następująco: Otworzyć hak zabezpieczający i wyjąć korbkę ręczną (rys ). Obrócić dźwignię (rys ). Poprzez obracanie ustawić żądaną wysokość cięcia (rys ). Przełożyć dźwignię z powrotem w pozycję blokady i utrzymać w blokadzie. 64 PROFIHOPPER BAF

65 Koszenie, wertykulacja i mulczowanie Zespół koszący jest wyposażony we wskaźnik wysokości cięcia. PROFIHOPPER BAF

66 Koszenie, wertykulacja i mulczowanie PRZESTROGA Dźwignię należy przestawić z powrotem w pozycję blokady! W tym celu obrócić dźwignię, nałożyć na czop i zablokować hakiem zabezpieczającym! (rys ) 66 PROFIHOPPER BAF

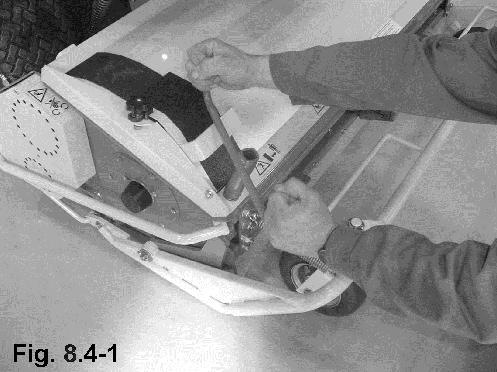

67 Koszenie, wertykulacja i mulczowanie 8.4 Układ zbierania Materiał jest zbierany i transportowany za pomocą ślimaków transportowych do zbiornika i zagęszczany. Pasy napędowe obu ślimaków transportowych są wyposażone w zabezpieczenie przeciążeniowe, które wyłącza system transportowy po zablokowaniu przez ciało obce. PRZESTROGA Ryzyko uszkodzenia sprzęgła przeciążeniowego. Dodatkowo zaświeca się lampka ostrzegawcza na tablicy przyrządów! Jak najszybciej wyłączyć zespół koszący! PRZESTROGA Czas dobiegu od wyłączenia silnika do całkowitego zatrzymania wirnika wynosi ok. 5 sekund. Zespół koszący można otworzyć dopiero wtedy, gdy wirnik zatrzymał się. W celu oczyszczenia ślimaków postępować następująco: Czyszczenie ślimaka poprzecznego: 1. Wyłączyć zespół koszący 2. Wyłączyć silnik 3. Otworzyć pokrywę zespołu koszącego za pomocą korbki ręcznej (rys ) 4. Zaczepić pokrywę w pętli przytrzymującej (rys ). PROFIHOPPER BAF

68 Koszenie, wertykulacja i mulczowanie 1. Otworzyć pokrywę ochronną przy zabezpieczeniu pasa za pomocą korbki ręcznej (rys ) 2. Nałożyć korbkę ręczną na koniec poprzecznego ślimaka transportowego (rys ) 3. Usunąć ciała obce poprzez obracanie ślimaka transportowego. Czyszczenie ślimaka wzdłużnego: Podnieść zbiornik do najwyższej pozycji Włożyć podporę zabezpieczającą (rys ) 68 PROFIHOPPER BAF

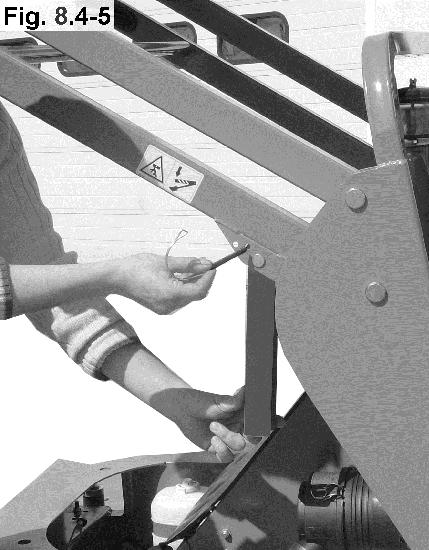

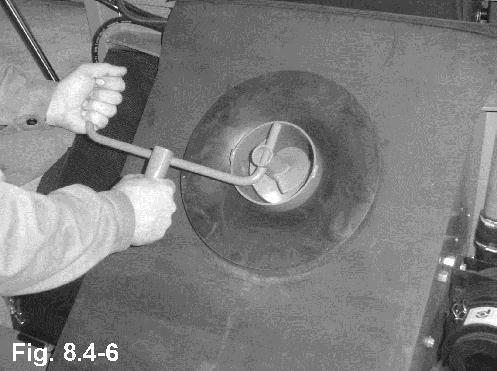

69 Koszenie, wertykulacja i mulczowanie PRZESTROGA Podczas wszelkich prac pod zbiornikiem podpora zabezpieczająca musi być włożona! Pozwoli to uniknąć przypadkowego opadnięcia zbiornika. Usunąć ciała obce poprzez obracanie ślimaka transportowego (rys ) Usunąć podporę zabezpieczającą Opuścić zbiornik w pozycję roboczą Zamknąć i zablokować pokrywę zespołu koszącego. PRZESTROGA Przed ponownym uruchomieniem zespołu koszącego zwrócić uwagę na prawidłowe zablokowanie pokrywy zespołu koszącego! Wadliwe śruby blokujące niezwłocznie wymieniać! Teraz można kontynuować pracę. PROFIHOPPER BAF

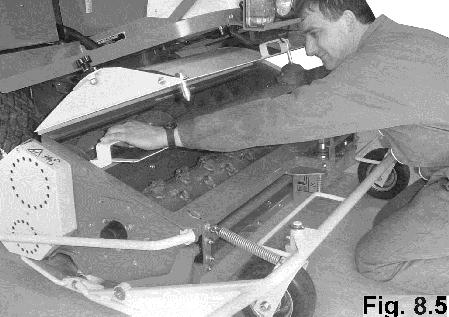

70 Koszenie, wertykulacja i mulczowanie 8.5 Mulczowanie Kosiarka jest wyposażona w przyrząd umożliwiający koszenie i rozdrabnianie bez zbierania pokosu (mulczowanie). W tym celu wyjmuje się klapę do mulczowania z pokrywy i zakłada w komorze wirnika (rys. 5.5). W ten sposób zamyka się dostęp skoszonej masy do ślimaka poprzecznego. Skoszona masa jest rozdrabniana i z powrotem bezpośrednio odkładana. 70 PROFIHOPPER BAF

71 Opcje 9 Opcje 9.1 Instalacja oświetleniowa To wyposażenie dodatkowe jest bezwzględnie konieczne do uzyskania świadectwa homologacyjnego. Zakres dostawy instalacji oświetleniowej obejmuje: przednie kierunkowskazy, tylne kierunkowskazy z elementami mocującymi, przedni reflektor, tylne światła, 1 klakson, 1 armaturę obsługową montowaną obok fotela kierowcy. 10 Usterki 10.1 Awaria przełącznika stykowego fotela Lampka kontrolna Awaria przełącznika stykowego fotela. Z chwilą zwolnienia hamulca postojowego silnik wyłącza się. Jazda maszyną w przypadku awarii przełącznika stykowego fotela: 1. Uruchomić hamulec postojowy. 2. Uruchomić silnik. 3. Ustawić kosz w pozycji roboczej. 4. Nacisnąć i przytrzymać przełącznik Zespół koszący wł.. 5. Nacisnąć 10 x przełącznik Zespół koszący wył.. Maszynę można przemieścić, zespołu koszącego nie można uruchomić. PROFIHOPPER BAF

72 Usterki 10.2 Holowanie maszyny Zabezpieczyć maszynę przed stoczeniem się! Maszynę odholowywać lub przesuwać tylko na krótkich odcinkach. Przed odholowaniem/odsunięciem maszyny należy otworzyć obejście pomp hydraulicznych. W przeciwnym razie może dojść do uszkodzeń maszyny. Przed zastosowaniem ponownie zamknąć obejście. idrive / 4WDi Otworzyć obejście pomp hydraulicznych dźwignią ręczną. Przed zastosowaniem ponownie zamknąć obejście. (1) Dźwignia ręczna w pozycji odholowania (2) Dźwignia ręczna w pozycji eksploatacji zdrive Otworzyć obejście pomp hydraulicznych przez poluzowanie śrub nastawczych (o jeden obrót). Podczas odholowywania należy korzystać z obydwu punktów mocowania liny holowniczej pod blachą dolną. 72 PROFIHOPPER BAF

73 Konserwacja 11 Konserwacja PRZESTROGA Przed wszelkimi pracami konserwacyjnymi przy maszynie wyłączyć silnik, uruchomić hamulec postojowy i wyjąć kluczyk zapłonu! PRZESTROGA Czas dobiegu od wyłączenia silnika do całkowitego zatrzymania wirnika wynosi ok. 5 7 sekund. Zespół koszący można otworzyć dopiero wtedy, gdy wirnik zatrzymał się Czyszczenie OSTROŻNIE Pod żadnym pozorem nie kierować strumienia myjki wysokociśnieniowej bezpośrednio na elementy napędowe, łożyska i elementy elektryczne! Nie czyścić tablicy przyrządów myjką wysokociśnieniową! Na czas czyszczenia wyjąć kluczyk zapłonu i zamknąć kołpak przeciwpyłowy na wyłączniku zapłonu! 1. Otwarcie zespołu koszącego 2. Oczyszczenie komory wirnika myjką wysokociśnieniową. Po czyszczeniu brudna woda musi całkowicie wypłynąć z systemu ślimaków transportowych. 3. Udrożnić otwory odwadniające na spodzie rury prowadzącej ślimaka wzdłużnego. 4. Chłodnicę oczyścić jedynie sprężonym powietrzem! 11.2 Lampka kontrolna konserwacji Lampka kontrolna wskazuje, że nastąpił termin konserwacji (po 50 godzinach i co 125 godzin). Przeprowadzić konserwację. Resetowanie lampki kontrolnej 1. Unieść kosz. 2. Zatrzymać silnik. 3. Kluczyk zapłonu w pozycji 1 4. Nacisnąć i przytrzymać przełącznik Zespół koszący Start. 5. Nacisnąć 10 x przełącznik Zespół koszący Stop. Lampka kontrolna gaśnie. PROFIHOPPER BAF

74 Konserwacja 11.3 Stan wirnika PRZESTROGA Brak noży lub nieprawidłowe wyposażenie w noże prowadzą do poważnego niewyważenia, a w konsekwencji do uszkodzenia maszyny! Zawsze zwracać uwagę na prawidłowe wyposażenie w noże! Kilka noży zamiennych znajduje się w skrzynce narzędziowej maszyny. Jeśli mimo prawidłowego wyposażenia w noże wirnik wytwarza silne drgania, należy skontaktować się z serwisem Konserwacja silnika Przestrzegać zasad obsługi i konserwacji podanych w instrukcji obsługi wydanej przez producenta silnika LOMBARDINI. Instrukcja dołączona jest do maszyny. PRZESTROGA Przed pierwszym uruchomieniem uważnie zapoznać się z instrukcją obsługi wydaną przez producenta silnika LOMBARDINI! PRZESTROGA Przed przystąpieniem do wszelkich prac przy częściach połączonych z silnikiem najpierw wyłączyć silnik, wyjąć kluczyk ze stacyjki i odczekać, aż silnik się ochłodzi! Aby dostać się do silnika i elementów napędu głównego, postępować następująco: Unieść zbiornik w najwyższą pozycję Włożyć podporę zabezpieczającą Otworzyć pokrywę Otworzyć osłonę silnika W ten sposób uzyskuje się optymalny dostęp do silnika (rys ). 74 PROFIHOPPER BAF

75 Konserwacja Poziom oleju wymiana oleju Patrz instrukcja obsługi silnika LOMBARDINI Filtr oleju silnikowego Patrz instrukcja obsługi silnika LOMBARDINI Filtr powietrza Filtr powietrza czyścić przynajmniej raz w tygodniu sprężonym powietrzem. W suchych i zapylonych warunkach filtr należy czyścić codziennie! Niezwłocznie wymieniać niesprawne wkłady filtra! Aby zdemontować filtr powietrza, postępować następująco: Otworzyć obie klamry zamykające Zdjąć pokrywę Wyjąć wkłady filtra (2 filtry włożone jeden w drugi) (rys ). PROFIHOPPER BAF

76 Konserwacja Wkład filtra należy wymieniać każdorazowo po upływie 300 roboczogodzin lub przynajmniej raz w roku. Aby zamontować filtr powietrza, postępować w odwrotnej kolejności. (rys ). Filtr powietrza jest wyposażony w filtr wstępny, który należy czyścić codziennie. Usunąć nakrętkę motylkową Zdjąć zamknięcie Oczyścić pojemnik na pył (rys ) Złożyć filtr wstępny w odwrotnej kolejności Filtry paliwa Filtr paliwa należy wymieniać każdorazowo po upływie 250 roboczogodzin lub przynajmniej raz w roku. Dalsze wskazówki, patrz instrukcja obsługi wydana przez producenta silnika LOMBARDINI. 76 PROFIHOPPER BAF

77 Konserwacja Układ chłodzenia Chłodnica jest wyposażona w kratkę ochronną, która jednocześnie pełni zadanie filtra wstępnego powietrza chłodzącego. Ten filtr i chłodnica muszą być regularnie czyszczone sprężonym powietrzem, aby chronić silnik przed przegrzaniem. W przypadku czyszczenia wodą istnieje ryzyko, że lamele chłodnicy zostaną zapchane. W przypadku czyszczenia myjką wysokociśnieniową może również dojść do zgięcia lamel. Poprzez poluzowanie klamer zamykających można zdjąć kratkę ochronną (rys ). Przy ponownym zakładaniu kratki ochronnej koniecznie zwrócić uwagę, aby krawędzie uszczelniające przylegały do chłodnicy. Uszkodzone krawędzie uszczelniające należy wymieniać, aby wykluczyć ryzyko zapchania chłodnicy cząstkami trawy i pyłu. Maszyna jest wyposażona w przezroczysty zbiornik wyrównawczy wody. Ten zbiornik nie zapobiega przegrzaniu, ale jest odpowiedzialny za to, że kipiąca ciecz może się skraplać i jest z powrotem doprowadzana do układu. Codzienną kontrolę poziomu cieczy można przeprowadzać przy zbiorniku wyrównawczym. Jeśli obieg cieczy chłodzącej jest pusty, najpierw należy wlać ciecz do chłodnicy. W tym przypadku przestrzegać następującej kolejności: Poluzować i zdjąć pokrywę chłodnicy (rys /1) Napełnić chłodnicę (rys /2) po brzegi cieczą chłodzącą, a następnie przykręcić pokrywę chłodnicy Otworzyć zbiornik wyrównawczy (rys /4) Napełnić zbiornik wyrównawczy do oznaczenia MIN/MAX Zamknąć korek zbiornika (rys /3). (Korek posiada otwory odpowietrzające; jest to bezciśnieniowy układ wyrównawczy.) Uruchomić silnik i obserwować zawartość zbiornika. Jeśli poziom w zbiorniku spadnie poniżej oznaczenia MIN/MAX, należy uzupełnić ciecz chłodzącą PRZESTROGA Wszystkie pokrywy muszą być na stałe zamknięte, gdy silnik jest uruchamiany. Nie otwierać i/ani nie uzupełniać zawartości zbiornika przy pracującym silniku. Chłodnicę otwierać jedynie po ochłodzeniu, ryzyko poparzenia! Zbiorniki mogą być pod ciśnieniem! PROFIHOPPER BAF

78 Konserwacja Rys Poziom wody chłodzącej należy kontrolować co tydzień. Ta woda chłodząca jest odporna na zamarzanie do - 30 C Pasek rozrządu Patrz instrukcja obsługi silnika LOMBARDINI. 78 PROFIHOPPER BAF

79 Konserwacja 11.5 Napęd hydrostatyczny Wymiana oleju Wymianę oleju w instalacji hydraulicznej należy przeprowadzać każdorazowo po 500 roboczogodzinach. Śruba opróżniającą znajduje się pod zbiornikiem hydraulicznym. PH 1250 zdrive PH 1250 idrive PH WDi Ilość napełnienia 15 l 15 litra 18 litra Jakość oleju 10W40 API-CF Biodegradowalny olej hydrauliczny stosować jedynie w porozumieniu z producentem! (1) Śruba spustowa (2) Otwór do napełniania z sitkiem wlewowym (3) Wskaźnik poziomu 11.6 Akumulator Ładowanie akumulatora Przestrzegać instrukcji obsługi urządzenia ładującego. Przed ładowaniem odłączyć i wymontować akumulator. Odłączanie akumulatora Zaciski biegunów akumulatora odłączać dopiero po zatrzymaniu silnika. Wyłączyć odbiorniki elektryczne. Najpierw odłączyć i zdjąć zacisk ujemny, a następnie zacisk dodatni. Podłączanie akumulatora Najpierw podłączyć zacisk dodatni, a następnie zacisk ujemny. Nie zamieniać miejscami zacisków przyłączeniowych. Wspomaganie rozruchu W przypadku rozładowanego akumulatora silnik można uruchomić przy pomocy kabli rozruchowych i drugiego akumulatora z identyczną wartością napięcia. Najpierw połączyć z kablem rozruchowym bieguny dodatnie, a następnie ujemne. PROFIHOPPER BAF

80 Konserwacja Nie zbliżać się z iskrami zapłonowymi i płomieniami! Niebezpieczeństwo wybuchu, gaz piorunujący! Nie odkładać żadnych metalowych przedmiotów na akumulatorze! Niebezpieczeństwo wystąpienia zwarcia! Ryzyko poparzenia! Kwas akumulatorowy jest żrący i nie może mieć kontaktu ze skórą, oczami ani odzieżą. Rozpryskane krople kwasu niezwłocznie dokładnie spłukać czystą wodą. W razie potrzeby skonsultować się z lekarzem! Chronić oczy i twarz! Przechowywać poza zasięgiem dzieci! Akumulator DELCO FREEDOM PLUS jest wyposażony w HYDROMETR pozwalający na szybką i łatwą kontrolę poziomu naładowania akumulatora. Zielony wskaźnik: Dostateczny poziom naładowania akumulatora (powyżej 65%). Czarny wskaźnik: Za niski poziom naładowania akumulatora (poniżej 65%). Należy naładować akumulator. Jasny wskaźnik: Za niski poziom elektrolitu. Należy wymienić akumulator. 80 PROFIHOPPER BAF

81 Konserwacja 11.7 Skrzynka bezpieczników pod ramą fotela W elektrycznej skrzynce rozdzielczej pod ramą fotela znajdują się bezpieczniki. Aby otworzyć skrzynkę, poluzować dwie śruby. Bezpieczniki zamienne można znaleźć w dołączonej tubie pod ramą fotela. W każdym przypadku należy odnaleźć przyczynę stopienia bezpieczników. Bezpieczniki F1 F10: 15 A Bezpiecznik F11: 20 A Bezpiecznik F12: 40 A Przekaźniki K1 K8 PROFIHOPPER BAF

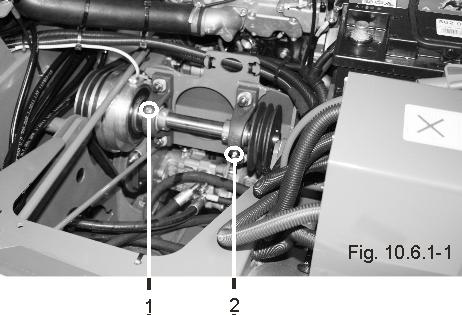

82 Konserwacja 11.8 Punkty smarowania Aby urządzenie Amazone Profihopper zawsze optymalnie pracowało, należy regularnie lub po każdym gruntownym czyszczeniu smarować następujące punkty: Podwozie Wałek napędu głównego Łożyska wałka napędu głównego (rys ) Co 50 godzin pracy (2 skoki pompy) Elementy sterujące Przeguby sterowania (rys ) Przeguby pedału prędkości jazdy 82 PROFIHOPPER BAF

83 Konserwacja Tylne koła Łożyskowanie tylnych kół (rys ) Zespół koszący Zabezpieczenie przeciążeniowe (tylko co 150 roboczogodzin) (rys ) OSTROŻNIE Nadmiar smaru może z łatwością przedostać się na napędy z pasem klinowym na dolne blachy ochronne i je uszkodzić (rys ). Łożyskowanie widełek przednich kół (rys /1) Przeguby ramy podporowej (rys /2) Łożyskowanie tylnej rolki podporowej (rys /3) Przeguby ramion łączących (rys i rys ) PROFIHOPPER BAF

84 Konserwacja 84 PROFIHOPPER BAF

85 Konserwacja Łożyska wałka napędowego zespołu koszącego (rys i rys ). Przy łożyskach wałka napędowego znajdują się 2 smarowniczki. PROFIHOPPER BAF

86 Konserwacja Łożyska wałka napędowego ślimaka wzdłużnego (rys ) Przegub krzyżowy napędu ślimaka wzdłużnego (rys ) 86 PROFIHOPPER BAF

87 Konserwacja Łożyska ślimaka poprzecznego (rys rys ) Łożyska wirnika (rys rys ) b (= łożyska ślimaka poprzeczneg o) a (= wirnik) PROFIHOPPER BAF

88 Konserwacja Regulacja wysokości (rys ) 88 PROFIHOPPER BAF
