1 Nowy Elektroniczny Regulator Proporcjonalny PNEUMAX

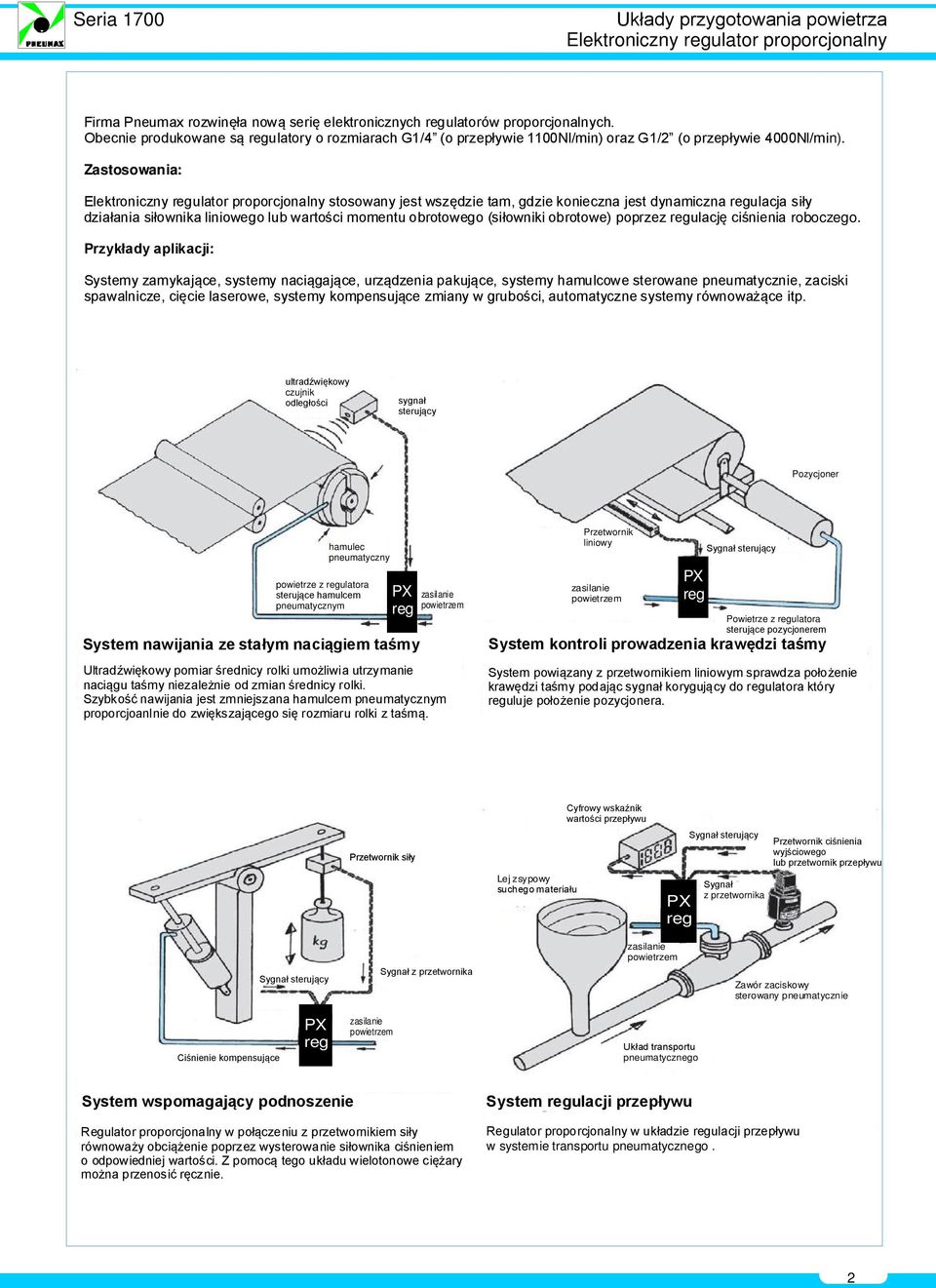

2 Firma Pneumax rozwinęła nową serię elektronicznych ulatorów proporcjonalnych. Obecnie produkowane są ulatory o rozmiarach G1/4 (o przepływie 1100Nl/min) oraz G1/2 (o przepływie 4000Nl/min). Zastosowania: stosowany jest wszędzie tam, gdzie konieczna jest dynamiczna ulacja siły działania siłownika liniowego lub wartości momentu obrotowego (siłowniki obrotowe) poprzez ulację ciśnienia roboczego. Przykłady aplikacji: Systemy zamykające, systemy naciągające, urządzenia pakujące, systemy hamulcowe sterowane pneumatycznie, zaciski spawalnicze, cięcie laserowe, systemy kompensujące zmiany w grubości, automatyczne systemy równoważące itp. ultradźwiękowy czujnik odległości sygnał sterujący Pozycjoner hamulec pneumatyczny powietrze z ulatora sterujące hamulcem pneumatycznym System nawijania ze stałym naciągiem taśmy Ultradźwiękowy pomiar średnicy rolki umożliwia utrzymanie naciągu taśmy niezależnie od zmian średnicy rolki. Szybkość nawijania jest zmniejszana hamulcem pneumatycznym proporcjoanlnie do zwiększającego się rozmiaru rolki z taśmą. Przetwornik liniowy Sygnał sterujący Powietrze z ulatora sterujące pozycjonerem System kontroli prowadzenia krawędzi taśmy System powiązany z przetwornikiem liniowym sprawdza położenie krawędzi taśmy podając sygnał korygujący do ulatora który uluje położenie pozycjonera. Przetwornik siły Lej zsypowy suchego materiału Cyfrowy wskaźnik wartości przepływu Sygnał sterujący Sygnał z przetwornika Przetwornik ciśnienia wyjściowego lub przetwornik przepływu Sygnał sterujący Sygnał z przetwornika Zawór zaciskowy sterowany pneumatycznie Ciśnienie kompensujące Układ transportu pneumatycznego System wspomagający podnoszenie Regulator proporcjonalny w połączeniu z przetwornikiem siły równoważy obciążenie poprzez wysterowanie siłownika ciśnieniem o odpowiedniej wartości. Z pomocą tego układu wielotonowe ciężary można przenosić ręcznie. System ulacji przepływu Regulator proporcjonalny w układzie ulacji przepływu w systemie transportu pneumatycznego. 2

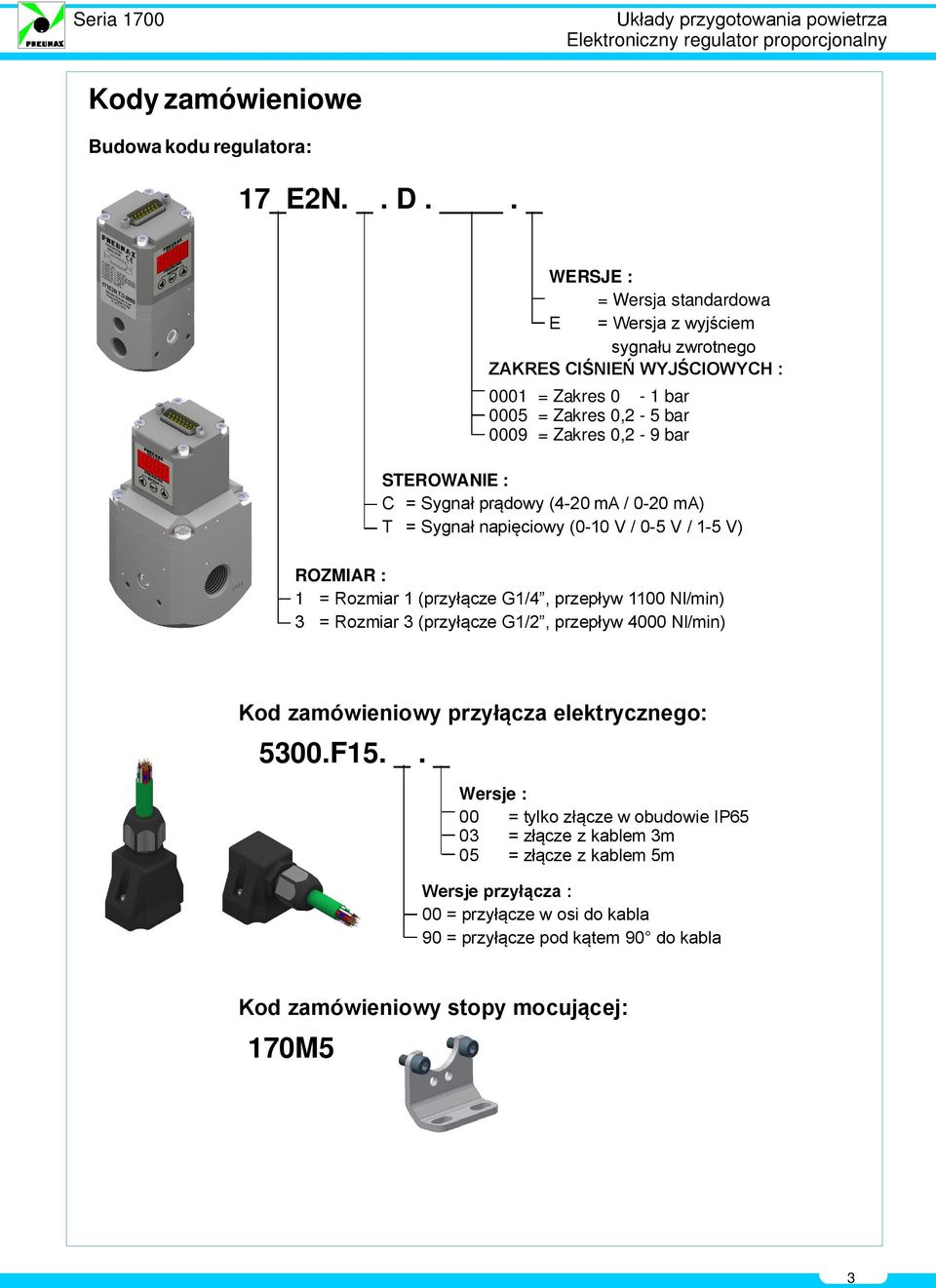

3 Kody zamówieniowe Budowa kodu ulatora: 17_E2N. _. D.. _ WERSJE : = Wersja standardowa E = Wersja z wyjściem sygnału zwrotnego ZAKRES CIŚNIEŃ WYJŚCIOWYCH : 0001 = Zakres 0-1 bar 0005 = Zakres 0,2-5 bar 0009 = Zakres 0,2-9 bar STEROWANIE : C = Sygnał prądowy (4-20 ma / 0-20 ma) T = Sygnał napięciowy (0-10 V / 0-5 V / 1-5 V) ROZMIAR : 1 = Rozmiar 1 (przyłącze G1/4, przepływ 1100 Nl/min) 3 = Rozmiar 3 (przyłącze G1/2, przepływ 4000 Nl/min) Kod zamówieniowy przyłącza elektrycznego: 5300.F15. _. _ Wersje : 00 = tylko złącze w obudowie IP65 03 = złącze z kablem 3m 05 = złącze z kablem 5m Wersje przyłącza : 00 = przyłącze w osi do kabla 90 = przyłącze pod kątem 90 do kabla Kod zamówieniowy stopy mocującej: 170M5 3

4 Wymiary: ROZMIAR 1 M5 * G 1/8 26 G 1/4 M4x8 (gwintowane) G 1/4 * = Przyłącze zewnętrznego sygnału zwrotnego (dla wersji z zewnętrznym sygnałem zwrotnym) 45 ROZMIAR 3 M5 * G 3\8 G 1/2 M4x8 (gwintowane) 26 G 1\2 * = Przyłącze zewnętrznego sygnału zwrotnego (dla wersji z zewnętrznym sygnałem zwrotnym) 62 4

5 DANE TECHNICZNE: medium minimalne ciśnienie wejściowe maksymalne ciśnienie wejściowe ciśnienie wyjściowe Przepływ nominalny z portu 1 do 2 (przy zasilaniu 6 bar i spadku ciśnienia 1 bar) przepływ przy rozprężaniu układu (przy zasilaniu 6 bar i nadciśnieniu 1 bar) zużycie powietrza przyłącza zasilania przyłącza robocze przyłącza odpowietrzania maksymalny moment dokręcania złączy napięcie zasilania pobór prądu (czuwanie) pobór prądu przy pracy zaworów sygnał odniesienia (sterujący) Impedancja wejściowa wyjście analogowe - napięciowe wyjście analogowe - cyfrowe wejścia cyfrowe wyjścia cyfrowe złącze elektryczne napięcie prąd napięcie prąd kod zamówieniowy ciśnienie wyjściowe Rozmiar 1 Rozmiar Nl /min Nl/min Nl /min Nl/min *0 10 V sprężone powietrze (suche), filtracja 5um żądane ciśnienie wyjściowe + 1 bar 10 bar < 1 Nl/min G 1/4 G 1/4 G 1/8 15 Nm *4 20 ma *0 10 V bar 10 kohm 250 kohm bar < 1 Nl/min G 1/2 G 1/2 G 3/8 15 Nm 24V DC ± 10% (tętnienia <1%) 55 ma 145 ma *0 5 V *0 20 ma *0 5 V *4 20 ma *0 20 ma 24V DC ± 10% 24 V DC PNP (maks. prąd 50 ma) SUB-D 15 - stykowe bar *1 5 V liniowość histereza powtarzalność czułość pozycja montażu stopień zabezpieczenia temperatura otoczenia < ± 0,3 % <0,3 % < ± 0,3 % < ± 0,3 % dowolna IP65 (ze złączem) C / F korpus przesłony membrana uszczelnienia obudowa części elektrycznej sprężyny waga aluminium anodyzowane mosiądz z wulkanizowanym NBR Rozmiar g guma z włókniną NBR Technopolimer AISI 302 Rozmiar g * do wyboru poprzez przyciski lub poprzez złącze RS-232 5

6 Instalacja / użytkowanie ulatora PRZYŁĄCZA PNEUMATYCZNE Regulator wyposażono w przyłącza pneumatyczne G1/4 (dla rozmiaru 1) i przyłącza G1/2 (dla rozmiaru 3) Przed podłączeniem ulatora do układu należy usunąć wszelkie zanieczyszczenia które mogą wystąpić by uniknąć zabrudzenia i zablokowania wewnętrznych układów ulatora. Nie zasilać ulatora ciśnieniem powietrza większym niż 10 bar. Powietrze powinno być suche (zbyt duża ilość kondensatu może uszkodzić ulator) i filtrowane poprzez wkładkę 5um. Ciśnienie zasilające ulator powinno być zawsze conajmniej o 1 bar większe niż żądane ciśnienie wyjściowe. Jeśli na wyjściu odpowietrzającym ulatora zastosowano tłumik hałasu czas odpowiedzi układu może się zwiększyć; zaleca się sprawdzanie jego drożności co jakiś czas i jego wymianę w razie potrzeby. PRZYŁĄCZE ELEKTRYCZNE Przyłącze elektryczne zrealizowano poprzez 15-stykowe złącze żeńskie standardu SUB-D (zamawiane oddzielnie). Schemat połączeń elektrycznych w złączu podano w dalszej części. Uwaga: NIEWŁAŚCIWE PODŁĄCZENIE MOŻE SPOWODOWAĆ USZKODZENIE URZĄDZENIA Wskazówki przy użytkowaniu elektronicznego ulatora proporcjonalnego: W przypadku przerwy w zasilaniu elektrycznym ulatora ciśnienie wyjściowe jest utrzymywane na zadanym wcześniej poziomie. Jednakże dłuższe utrzymanie zadanej wartości ciśnienia wyjściowego nie może być realizowane - nie ma możliwości przesterowania elektrozaworów wewnątrz ulatora bez zasilania. Aby wyłączyć ulator należy odpowietrzyć obwód wyjściowy ulatora (wartość zadana = 0), należy się upewnić że wyświetlacz wsakzuje wartość 0 i dopiero wtedy odłączyć elektryczne ulatora. Jeśli w układzie wystąpi brak ciśnienia wejściowego przy obecnym zasilaniu elektrycznym, będą słyszalne dźwięki - trzaski wynikające z nagłego przesterowywania elektrozaworów wewnątrz ulatora. W takim przypadku zalecane jest włączenie zabezpieczenia (aktywacja parametru nr 18) które powoduje wyłączenie u lacji (i działania zaworów ) k i e d y z a d a n e c i ś n i e n i e w y j ś c i o w e n i e j e s t o s i ą g a n e w c iągu 4 se kun d od m om e ntu p oda n i a st e ruj ą cego syg n a łu o d ni es i en ia. Po każdych 20s ulator będzie próbował rozpocząć ulację od nowa, aż do przywrócenia w ł a ś c i w e j ( z a d a n e j ) w a r t o ś c i c i ś n i e n i a w y j ś c i o w e g o. Przyłącze elektryczne elektronicznego ulatora proporcjonalnego - widok z góry Oznaczenie styków przyłącza: 1 = Wejście cyfrowe 1 2 = Wejście cyfrowe 2 3 = Wejście cyfrowe 3 4 = Wejście cyfrowe 4 5 = Wejście cyfrowe 5 6 = Wejście cyfrowe 6 7 = Wejście cyfrowe 7 8 = Wejście analogowe / wejście cyfrowe 9 = Zasilanie (24 VDC) 10 = Wyjście cyfrowe (24 VDC PNP) 11 = Wyjście analogowe (prądowe) 12 = Wyjście analogowe (napięciowe) 13 = Rx RS = Tx RS = GND 6
