1 NOWOŚĆ W pełni zautomatyzowany kalibrator ciśnienia z wbudowaną pompką elektryczną umożliwiającą generowanie ciśnienia w zakresie od -0.9 do 40 bar Dokładność 0.02% zakresu Dwa wbudowane zakresy 25mbar, 1; 2.5;7;25;40 bar oraz zakres barometryczny Zewnętrzne moduły ciśnienia o zakresach do 700 bar Wersja przenośna (5.6 kg) Wbudowany filtr i pułapka na zanieczyszczenia OGÓLNE INFORMACJE Additel ADT 761 jest przenośnym, w pełni zautomatyzowanym kalibratorem/kontrolerem ciśnienia z wbudowaną pompką elektryczną umożliwiającą generowanie ciśnienia w zakresie od -0.9 do 40 bar. Kalibrator posiada dwa wbudowane moduły ciśnienia o zakresach od 2.5 mbar do 40 bar oraz może być wyposażony w zewnętrzne moduły o zakresach do 700 bar. Urządzenie mierzy i symuluje sygnały elektryczne ( ma i V), jest źródłem prądu w zakresie 0-22mA oraz umożliwia zasilanie pętli prądowej. Kalibrator posiada duży, kolorowy wyświetlacz umożliwiający jednoczesne wskazanie wartości zadanej i mierzonej oraz pamięć wewnętrzną rejestrująca do 200 danych. Dodatkowo umożliwia komunikację z inteligentnymi przetwornikami z protokołem HART oraz komunikację z komputerem za pośrednictwem interfejsu RS232. Wbudowany filtr zanieczyszczeń wraz z odprowadzającym je systemem uniemożliwia dostawanie się oraz gromadzenie zanieczyszczeń we wnętrzu kalibratora. Dzięki przenośnej, kompaktowej budowie, kalibrator znajduje zastosowanie zarówno w aplikacjach laboratoryjnych jak i obiektowych.

6 kg) Wbudowany filtr i pułapka na zanieczyszczenia OGÓLNE INFORMACJE Additel ADT 761 jest przenośnym, w pełni zautomatyzowanym kalibratorem/kontrolerem ciśnienia z wbudowaną pompką elektryczną

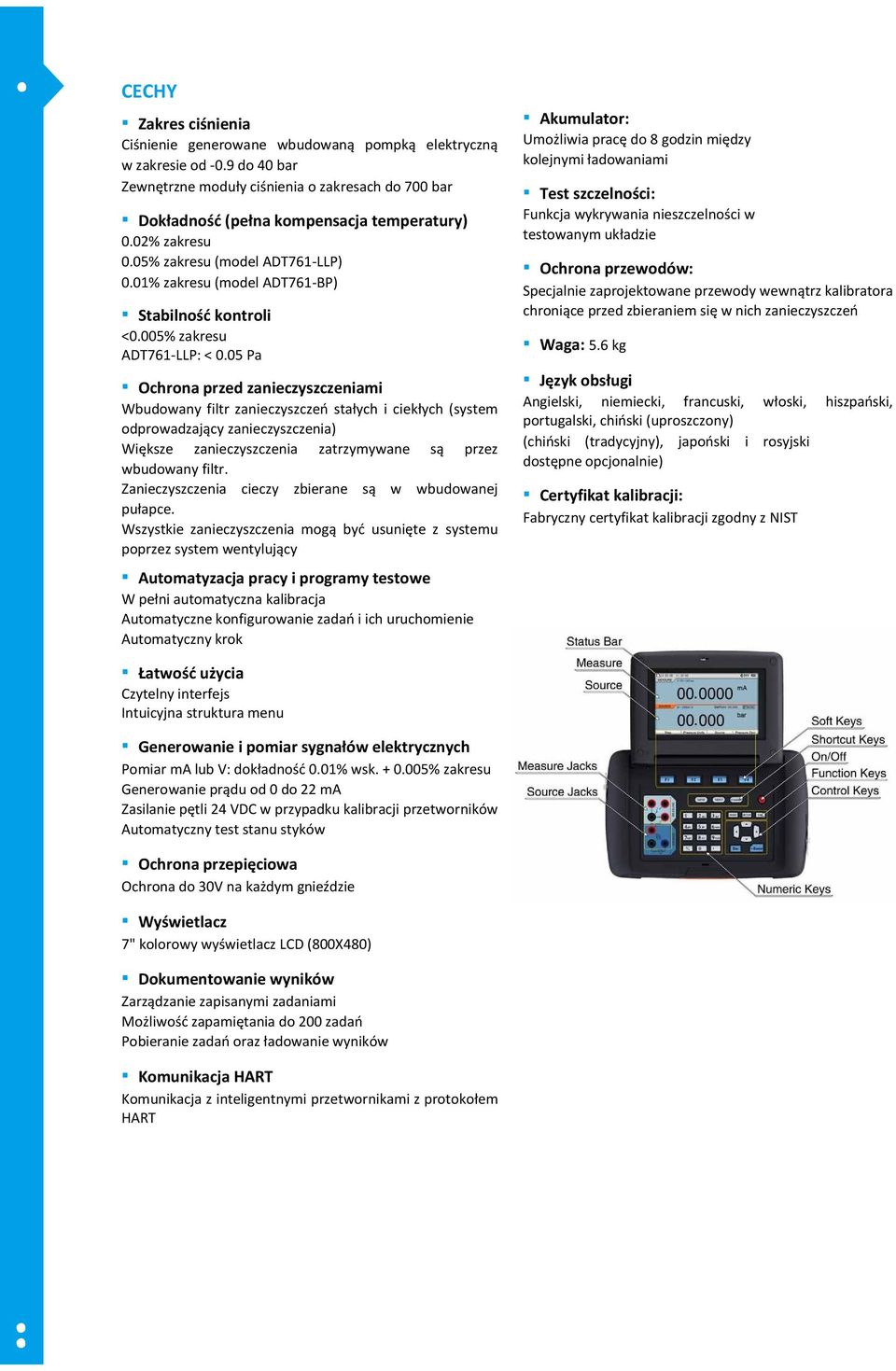

2 CECHY Zakres ciśnienia Ciśnienie generowane wbudowaną pompką elektryczną w zakresie od -0.9 do 40 bar Zewnętrzne moduły ciśnienia o zakresach do 700 bar Dokładność (pełna kompensacja temperatury) 0.02% zakresu 0.05% zakresu (model ADT761-LLP) 0.01% zakresu (model ADT761-BP) Stabilność kontroli <0.005% zakresu ADT761-LLP: < 0.05 Pa Ochrona przed zanieczyszczeniami Wbudowany filtr zanieczyszczeń stałych i ciekłych (system odprowadzający zanieczyszczenia) Większe zanieczyszczenia zatrzymywane są przez wbudowany filtr. Zanieczyszczenia cieczy zbierane są w wbudowanej pułapce. Wszystkie zanieczyszczenia mogą być usunięte z systemu poprzez system wentylujący Automatyzacja pracy i programy testowe W pełni automatyczna kalibracja Automatyczne konfigurowanie zadań i ich uruchomienie Automatyczny krok Akumulator: Umożliwia pracę do 8 godzin między kolejnymi ładowaniami Test szczelności: Funkcja wykrywania nieszczelności w testowanym układzie Ochrona przewodów: Specjalnie zaprojektowane przewody wewnątrz kalibratora chroniące przed zbieraniem się w nich zanieczyszczeń Waga: 5.6 kg Język obsługi Angielski, niemiecki, francuski, włoski, hiszpański, portugalski, chiński (uproszczony) (chiński (tradycyjny), japoński i rosyjski dostępne opcjonalnie) Certyfikat kalibracji: Fabryczny certyfikat kalibracji zgodny z NIST Łatwość użycia Czytelny interfejs Intuicyjna struktura menu Generowanie i pomiar sygnałów elektrycznych Pomiar ma lub V: dokładność 0.01% wsk % zakresu Generowanie prądu od 0 do 22 ma Zasilanie pętli 24 VDC w przypadku kalibracji przetworników Automatyczny test stanu styków Ochrona przepięciowa Ochrona do 30V na każdym gnieździe Wyświetlacz 7" kolorowy wyświetlacz LCD (800X480) Dokumentowanie wyników Zarządzanie zapisanymi zadaniami Możliwość zapamiętania do 200 zadań Pobieranie zadań oraz ładowanie wyników Komunikacja HART Komunikacja z inteligentnymi przetwornikami z protokołem HART

05 Pa Ochrona przed zanieczyszczeniami Wbudowany filtr zanieczyszczeń stałych i ciekłych (system odprowadzający zanieczyszczenia) Większe zanieczyszczenia zatrzymywane są przez wbudowany filtr.

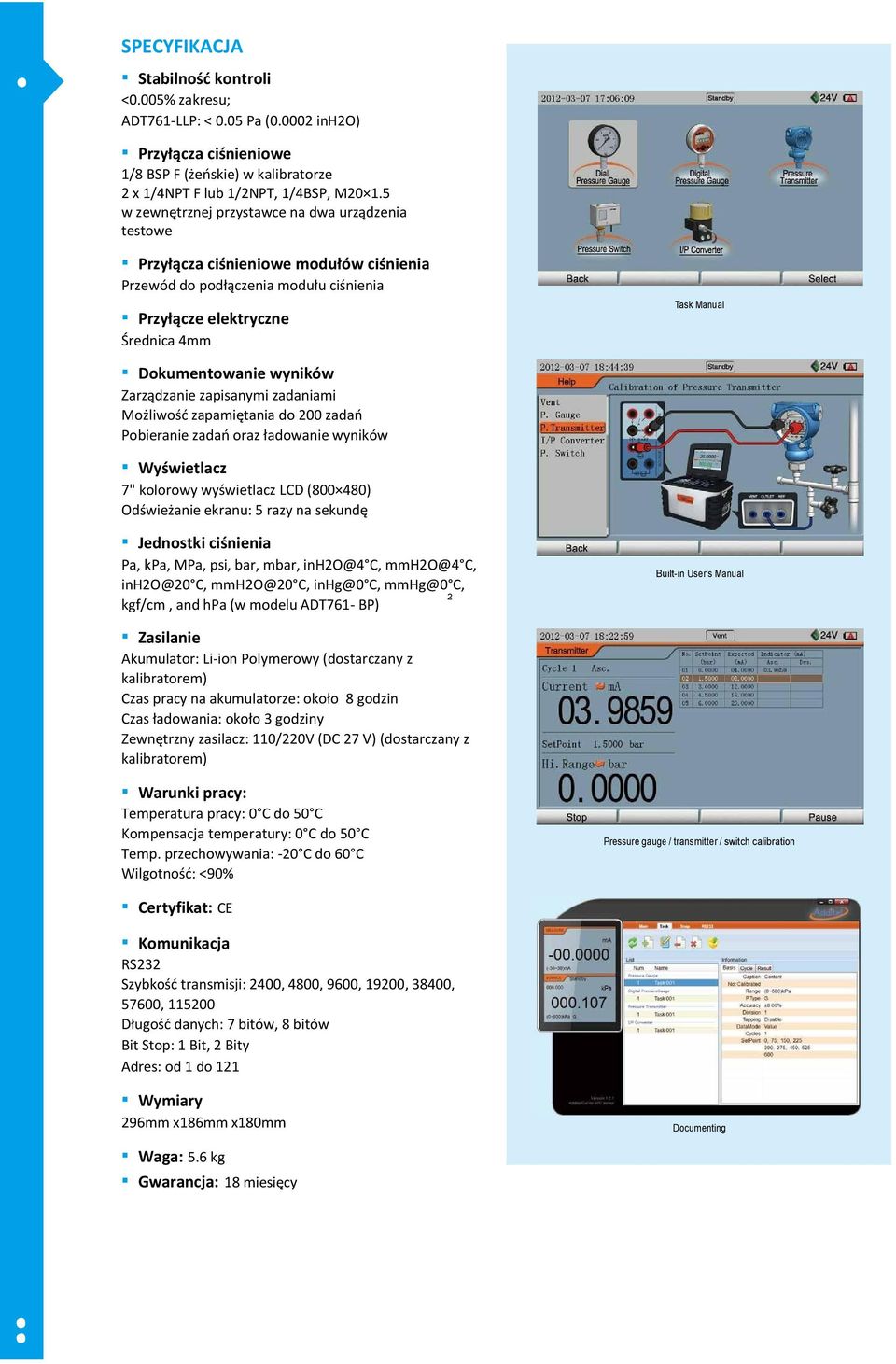

3 SPECYFIKACJA Stabilność kontroli <0.005% zakresu; ADT761-LLP: < 0.05 Pa ( inh2o) Przyłącza ciśnieniowe 1/8 BSP F (żeńskie) w kalibratorze 2 x 1/4NPT F lub 1/2NPT, 1/4BSP, M w zewnętrznej przystawce na dwa urządzenia testowe Przyłącza ciśnieniowe modułów ciśnienia Przewód do podłączenia modułu ciśnienia Przyłącze elektryczne Średnica 4mm Task Manual Dokumentowanie wyników Zarządzanie zapisanymi zadaniami Możliwość zapamiętania do 200 zadań Pobieranie zadań oraz ładowanie wyników Wyświetlacz 7" kolorowy wyświetlacz LCD ( ) Odświeżanie ekranu: 5 razy na sekundę Jednostki ciśnienia Pa, kpa, MPa, psi, bar, mbar, inh2o@4 C, mmh2o@4 C, inh2o@20 C, mmh2o@20 C, inhg@0 C, mmhg@0 C, 2 kgf/cm, and hpa (w modelu ADT761- BP) Built-in User's Manual Zasilanie Akumulator: Li-ion Polymerowy (dostarczany z kalibratorem) Czas pracy na akumulatorze: około 8 godzin Czas ładowania: około 3 godziny Zewnętrzny zasilacz: 110/220V (DC 27 V) (dostarczany z kalibratorem) Warunki pracy: Temperatura pracy: 0 C do 50 C Kompensacja temperatury: 0 C do 50 C Temp. przechowywania: -20 C do 60 C Wilgotność: <90% Pressure gauge / transmitter / switch calibration Certyfikat: CE Komunikacja RS232 Szybkość transmisji: 2400, 4800, 9600, 19200, 38400, 57600, Długość danych: 7 bitów, 8 bitów Bit Stop: 1 Bit, 2 Bity Adres: od 1 do 121 Wymiary 296mm x186mm x180mm Documenting Waga: 5.6 kg Gwarancja: 18 miesięcy

wyników Zarządzanie zapisanymi zadaniami Możliwość zapamiętania do 200 zadań Pobieranie zadań oraz ładowanie wyników Wyświetlacz 7" kolorowy wyświetlacz LCD (800 480) Odświeżanie ekranu: 5 razy na

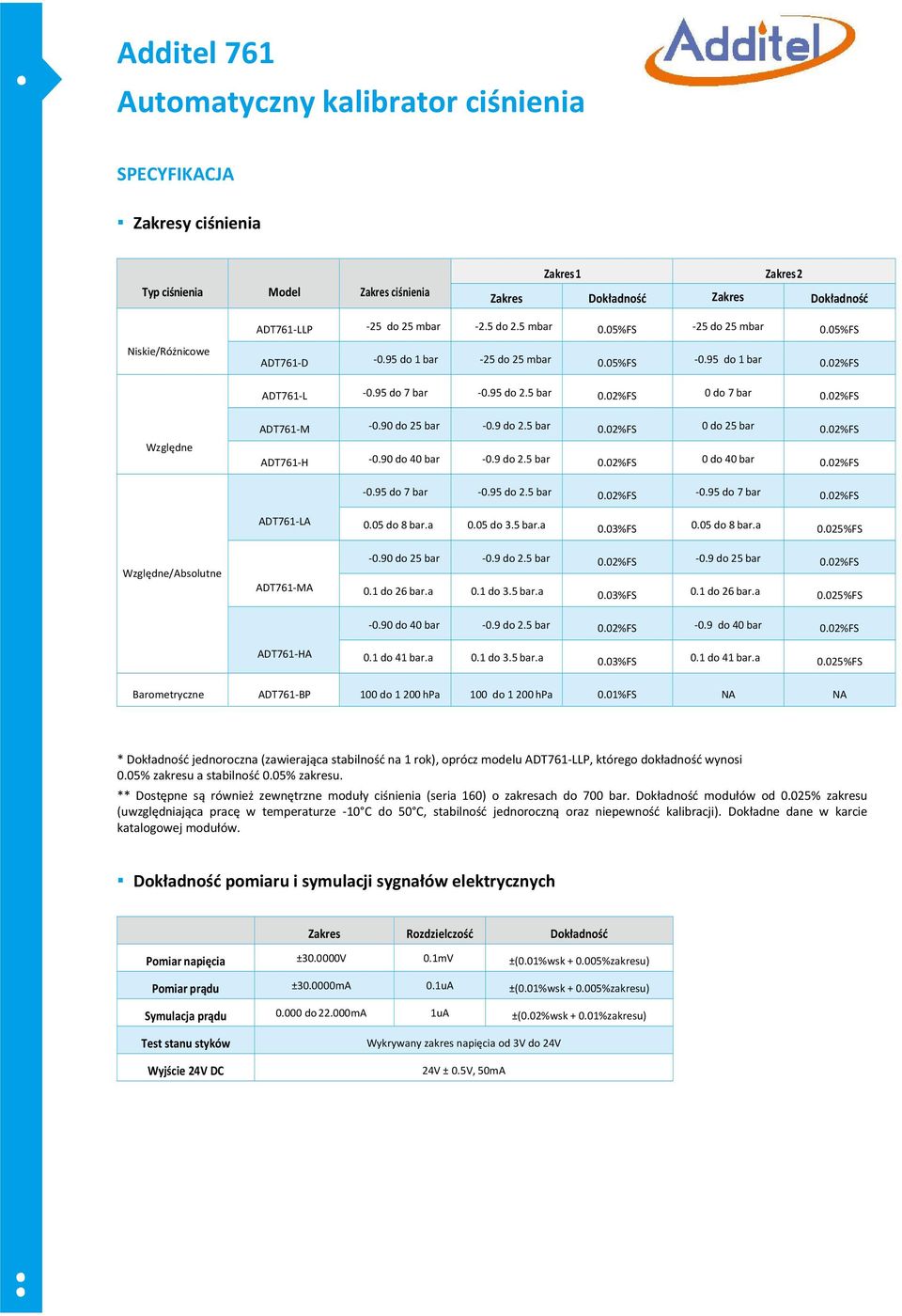

4 SPECYFIKACJA Zakresy ciśnienia Typ ciśnienia Model Zakres ciśnienia Zakres 1 Zakres 2 Zakres Dokładność Zakres Dokładność ADT761-LLP -25 do 25 mbar -2.5 do 2.5 mbar 0.05%FS -25 do 25 mbar 0.05%FS Niskie/Różnicowe ADT761-D do 1 bar -25 do 25 mbar 0.05%FS do 1 bar 0.02%FS ADT761-L do 7 bar do 2.5 bar 0.02%FS 0 do 7 bar 0.02%FS Względne ADT761-M do 25 bar -0.9 do 2.5 bar 0.02%FS 0 do 25 bar 0.02%FS ADT761-H do 40 bar -0.9 do 2.5 bar 0.02%FS 0 do 40 bar 0.02%FS do 7 bar do 2.5 bar 0.02%FS do 7 bar 0.02%FS ADT761-LA 0.05 do 8 bar.a 0.05 do 3.5 bar.a 0.03%FS 0.05 do 8 bar.a 0.025%FS Względne/Absolutne ADT761-MA do 25 bar -0.9 do 2.5 bar 0.02%FS -0.9 do 25 bar 0.02%FS 0.1 do 26 bar.a 0.1 do 3.5 bar.a 0.03%FS 0.1 do 26 bar.a 0.025%FS do 40 bar -0.9 do 2.5 bar 0.02%FS -0.9 do 40 bar 0.02%FS ADT761-HA 0.1 do 41 bar.a 0.1 do 3.5 bar.a 0.03%FS 0.1 do 41 bar.a 0.025%FS Barometryczne ADT761-BP 100 do hpa 100 do hpa 0.01%FS NA NA * Dokładność jednoroczna (zawierająca stabilność na 1 rok), oprócz modelu ADT761-LLP, którego dokładność wynosi 0.05% zakresu a stabilność 0.05% zakresu. ** Dostępne są również zewnętrzne moduły ciśnienia (seria 160) o zakresach do 700 bar. Dokładność modułów od 0.025% zakresu (uwzględniająca pracę w temperaturze -10 C do 50 C, stabilność jednoroczną oraz niepewność kalibracji). Dokładne dane w karcie katalogowej modułów. Dokładność pomiaru i symulacji sygnałów elektrycznych Zakres Rozdzielczość Dokładność Pomiar napięcia ± V 0.1mV ±(0.01%wsk %zakresu) Pomiar prądu ± mA 0.1uA ±(0.01%wsk %zakresu) Symulacja prądu do mA 1uA ±(0.02%wsk %zakresu) Test stanu styków Wyjście 24V DC Wykrywany zakres napięcia od 3V do 24V 24V ± 0.5V, 50mA

9 do 2.5 bar 0.02%FS 0 do 25 bar 0.02%FS ADT761-H -0.90 do 40 bar -0.9 do 2.5 bar 0.02%FS 0 do 40 bar 0.02%FS -0.95 do 7 bar -0.95 do 2.5 bar 0.02%FS -0.95 do 7 bar 0.02%FS ADT761-LA 0.05 do 8 bar.

5 SPOSÓB ZAMAWIANIA Model ADT761 L N Zakres ciśnienia D/L/M: Patrz: Tabela. Przyłącze ciśnieniowe w zewnętrznej przystawce: N- 1/4NPT F (żeńskie) N2-1/2NPT F B- 1/4BSP F M-M20x1.5 F Standardowe wyposażenie Wyposażenie dodatkowe moduły ciśnienia (nie dotyczy ADT761-LLP) Model Opis Zdjęcie 9818 Zewnętrzny zasilacz ADT N Przewód ciśnieniowy, długość 1.5m, przyłącze - 1/4 NPT 9722 Akumulator ADT B Przewód ciśnieniowy, długość 1.5m, przyłącze - 1/4 BSP 9022 Przewody pomiarowe 9020 Przewody 9907 Futerał transportowy na kalibrator ADT761 i akcesoria 9060 Przewód do podłączenia modułu ciśnienia Uszczelki o-ring (nie dotyczy ADT 761-LLP) 2 zestawy (4 szt) 1 zestaw (2 szt) 20 szt ADT106-N ADT106-B ADT106-M ADT160 przyłączami 1/4 NPT przyłączami 1/4 BSP przyłączami M20x1.5 Zewnętrzny moduł ciśnienia Instrukcja obsługi Narzędzia Przewód ciśnieniowy Certyfikat kalibracji zgodny z NIST 1 zestaw 2 szt Przewód do podłączenia modułu ciśnienia Oprogramowanie kalibracyjne Additel /Cal * Oprogramowanie Additel/Land może być bezpłatnie pobrane ze strony EX-Calibra Mysłowice, ul. Portowa 25, tel.: , fax: , exc@ex-calibra.pl,

5m, przyłącze - 1/4 NPT 9722 Akumulator ADT100-761-4B Przewód ciśnieniowy, długość 1.
