1 Wielofunkcyjne przetworniki temperatury i wilgotności NTH81, NTH82, NTH83 Aplikacje pomiaru punktu rosy, wilgotności względnej lub absolutnej, punktu zamarzania, temperatury i wielu innych Aplikacje pomiaru punktu rosy, wilgotności względnej lub absolutnej, punktu zamarzania, entalpii właściwej, proporcji mieszanki, ciśnienia pary, temp. wilgotnego termometru i/lub temperatury Kompensacja temperatury z korektą liniowości oraz krótki czas odpowiedzi Prosty montaż zanurzeniowy przy użyciu kołnierza przesuwnego lub montaż naścienny (NTH81) Przemysłowy czujnik pomiarowy o wysokiej dokładności pomiaru i stabilności długoterminowej Wyjście analogowe ma lub V z możliwością konfiguracji / zmiany zakresu pomiarowego Opcjonalny interfejs komunikacji RS485 z protokołem Modbus RTU Szeroki zakres aplikacji monitoringu i kontroli procesów w systemach wentylacji, klimatyzacji, budynkach, laboratoriach, magazynach, halach, stacjach pogodowych itp. Szeroki wybór akcesoriów dodatkowych m.in. filtrów czujnika, zasilaczy, wyświetlaczy, rejestratorów, kabli podłączeniowych, komór pomiarowych, modułów sygnalizacji procesu itp. Dokładność Powtarzalność Niezawodność Uniwersalność Nasi specjaliści są do Państwa dyspozycji: Tel.:/Fax.: (+48 32) ; ; negelap@negelap.com; negelap@negelap.pl Służymy Państwu pomocą w kwestii doboru, ewentualnego montażu i/lub uruchomienia. Dostarczamy także całe układy do pomiaru, kontroli i/lub regulacji procesów technologicznych. Twój Partner w Pomiarach i Regulacji

2 Inteligentne rozwiązania dla dokładnego pomiaru punktu rosy, wilgotności względnej, wilgotności absolutnej, punktu zamarzania, entalpii właściwej, proporcji mieszanki, ciśnienia pary, temp. wilgotnego termometru (wet-bulb) i/lub temperatury w wielu aplikacjach przemysłowych. Przetworniki przemysłowe serii NTH81, NTH82, NTH83 są precyzyjnymi przyrządami pomiarowymi, przeznaczonymi do pomiaru punktu rosy, wilgotności, temperatury i innych parametrów procesu w wielu aplikacjach przemysłowych, budownictwie, systemach wentylacji, klimatyzacji itp. Dzięki zastosowaniu wysokiej jakości pojemnościowego czujnika pomiarowego, przetworniki serii NTH81, NTH82, NTH83 cechuje wysoka dokładność i stabilność długoterminowa monitoringu parametrów procesu powietrza w wielu aplikacjach przemysłowych i laboratoryjnych. Zależnie od wymagań aplikacji lub użycia, przetworniki dostępne są z szeroką gamą zakresów pomiarowych skonfigurowanych wg wymagań użytkownika. Dodatkowo oprócz podanych w specyfikacji technicznej zakresów pomiarowych istnieje możliwość specjalnej kalibracji przyrządów wg wymaganego przez użytkownika zakresu pomiarowego i/lub dokładności pomiaru. Przetworniki serii NTH81, NTH82, NTH83 dedykowane są dla aplikacji w warunkach atmosferycznych (ciśnienie otoczenia), systemach wentylacji i klimatyzacji. Przetworniki NTH82, NTH83 mogą być montowane m.in. w kanałach w sposób bezpośredni przy użyciu kołnierza będącego w dostawie, natomiast modele NTH81 mogą być montowane na ścianie i/lub konstrukcji. W przypadku montażu bezpośredniego modele NTH82, NTH83 posiadają przesuwne przyłącza kołnierzowe, umożliwiając wyregulowanie ich zanurzenia na wymaganą głębokość, zależnie od średnicy kanału. Przetworniki z powodzeniem stosowane są w wielu aplikacjach do pomiaru punktu rosy, wilgotności względnej, wilgotności absolutnej, temperatury itp. w wielu aplikacjach w systemach wentylacyjnych i klimatyzacji, w suszarniach granulatu a także do pomiaru parametrów atmosfery. Przetworniki posiadają standardowo dwa wyjścia analogowe do retransmisji wybranego parametru procesu (wg zamówienia) oraz opcjonalnie interfejs komunikacji RS485 z protokołem Modbus RTU. Opcjonalnie wyposażone mogą być w lokalny wyświetlacz LCD, wskazujący mierzoną wartość procesu i/lub zewnętrzny moduł sygnalizacji przekroczenia wartości. W przypadku jeśli wymagane, przetworniki mogą być także dostarczone wraz z dedykowanym rejestratorem elektronicznym, przeznaczonym do pomiaru, monitoringu i rejestracji mierzonych wartości procesu, umożliwiając późniejsze odtworzenie wartości pomiarów na PC, eksportowanie jak i tworzenie wykresów trendu. Opcjonalny wyświetlacz LCD lub wyświetlacz rozdzielny Interfejs komunikacji RS485, Modbus RTU Konektor M12, 4-pin dla zasilania i sygnałów analogowych Stopień ochrony obudowy IP65 Bezpośredni montaż w kanale z regulacją zanurzenia czujnika Przesuwne przyłącze kołnierzowe Filtr membranowy z wkładka bawełnianą (opcjonalnie inne filtry) Przykładowe aplikacje: Pomiar atmosferycznego punktu rosy Pomiar temperatury i wilgotności w stacjach pogodowych Pomiar wilgotności i temperatury atmosfery Pomiar punktu rosy lub wilgotności w suszarniach granulatu, produktów spożywczych, farmaceutycznych, produktów przemysłowych, magazynach itp. Aplikacje pomiaru punktu rosy w atmosferze gazów niekorozyjnych m.in. azotu itp. Monitoring i ciągła kontrola wilgotności i temperatury w budynkach, biurach, magazynach, szkołach, pomieszczeniach laboratoryjnych itp. Monitoring procesów przemysłowych, klimatyzacji, wentylacji Monitoring wilgotności i/lub temperatury pomieszczeń laboratoryjnych, magazynowych, chłodni itp. Pomiar temperatury i wilgotności w szpitalach, przemyśle farmaceutycznym, tekstylnym i wiele innych

3 DANE TECHNICZNE ZAKRESY POMIAROWE / WARUNKI POMIARU Czujnik pomiarowy Mierzona wielkość fizyczna Zalecane granice pomiaru pojemnościowy czujnik wilgotności i czujnik temperatury Pt100 T - temperatura; H - wilgotność względna; D - punkt rosy; F - punkt zamarzania; W - temperatura wilgotnego termometru (wet-bulb); R - proporcja mieszanki; V - wilgotność absolutna (objętościowo); E - ciśnienie pary; S - entalpia właściwa Min i max wartości zakresów pomiarowych - patrz tabela na następnej stronie T: (NTH81) / (NTH82 / 83; D: td; H: %RH Dokładność pomiaru temperatura ±0,3 ±0,002 * Tmierzona wilgotność ±1,5%RH w zakresie %RH; ±2%RH w zakresie %RH / %RH punkt rosy ±2 ±*(0,02% FS / ) Czas odpowiedzi zależnie od filtra <20sek. dla filtra membranowego z wkładką bawełnianą WARUNKI PROCESU / OTOCZENIA Mierzone gazy powietrze i inne nieagresywne gazy Temperatura procesu 0 60 dla NTH81; dla NTH82/83; dla NTH8X.D otoczenia ( z wyświetlaczem LCD) przechowywania Wilgotność otoczenia %, bez kondensacji MONTAŻ ELEKTRYCZNY Napięcie zasilania VDC / VAC pobór prądu 60mA dla 24VDC / 120mA dla 12VDC; 140mA dla 24VAC / 230mA dla 12VAC zabezpieczenie przed zmianą polaryzacji, nad napięciowe, przeciw zwarciowe Sygnał wyjściowy 3-przew mA, mA, 0...1VDC, 0...5VDC, VDC; programowalny obciążalność wyjścia 500Ω dla wyjścia ma; 10kΩ dla wyjścia V Interfejs komunikacji opcja RS485, Modbus RTU Konfiguracja / kalibracja z PC, na życzenie oprogramowanie w dostawie (wymagana opcja RS485) Przyłącza elektryczne konektor M12, 4-pin (zasilanie + wyjścia analogowe); dławik kablowy (RS485) Wyświetlacz opcja - zintegrowany LCD z podświetleniem, 2-linie, wys. cyfry 5,56mm, wskazanie wg wymagań opcja - rozdzielny LCD lub LED, naścienny IP65, opcjonalnie z sygnalizacją dźwiękowo optyczną MONTAŻ MECHANICZNY Przyłącze procesowe przesuwne przyłącze kołnierzowe Montaż czujnika NTH81 na ścianie i/lub konstrukcji NTH82, NTH83 bezpośrednio np. w kanale Długość zanurzenia czujnika max. 200mm, regulowana, zależnie od przyłącza montażowego Materiały obudowa elektroniki tworzywo PC (PC110), ognioodporne czujnik pomiarowy tworzywo PC, ognioodporne przyłącze procesowe tworzywo PC, ognioodporne kabel czujnika (NTH83) izolacja teflonowa Filtr czujnika standard membranowy z wkładką bawełnianą opcjonalnie inne filtry Stopień ochrony IP65 dla obudowy, IP20 dla czujnika Opcje / akcesoria montażowe przyłącza montażowe, przesuwny kołnierz stalowy, filtry itp. Waga NTH81 ok. 130g bez wyświetlacza / ok. 152g z wyświetlaczem NTH82 ok. 141g bez wyświetlacza / ok. 163g z wyświetlaczem NTH83 ok. 183g bez wyświetlacza / ok. 205g z wyświetlaczem APROBATY / ZATWIERDZENIA Certyfikat CE EN :2006; EN :2006; EN 55011:2009/A1:2010 IEC :2008; IEC :2006/A1:2007/A2:2010; IEC :2009 Kalibracja certyfikat kalibracji przyrządu wg ISO w dostawie

4 ZAKRESY POMIAROWE Wielkość fizyczna Kod parametru NTH81 Min. Zakres pomiarowy NTH82 / 83 Min. NTH81 Max. NTH82 / 83 Max. Jednostka Temperatura T Wilgotność względna H %RH Punkt rosy D Punkt zamarzania F Temperatura wilgotnego termometru (wet-bulb) W Proporcja mieszanki R g/kg Wilgotność absolutna (objętościowo) V g/m 3 Ciśnienie pary E mbar Entalpia właściwa S kj/kg NTH81 wersja naścienna NTH82 wersja kanałowa, zanurzeniowa NTH83 wersja z czujnikiem rozdzielnym

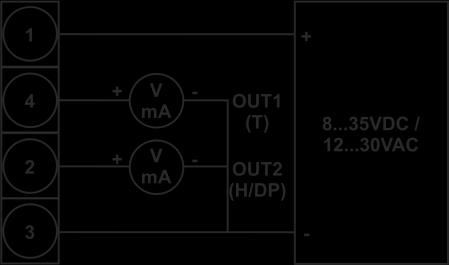

5 WYMIARY Dławik kablowy (RS485) M12, 4-pin Dławik kablowy (RS485) Dławik kablowy (RS485) Gniazdo M12, 4-pin (zasilanie, wyjścia) Kabel czujnika, standard 2m (opcja 5m) Przyłącze przesuwne, R1/2 (opcjonalnie inne) PODŁĄCZENIE ELEKTRYCZNE Konektor M12 (zasilanie + sygnały) Zaciski wewnątrz obudowy (interfejs RS485) Podłączenie interfejsu RS485 z PC

6 SPOSÓB ZAMAWIANIA Model przyrządu NTH81 Przemysłowy przetwornik pomiarowy, wersja naścienna NTH82 NTH83 Przemysłowy przetwornik pomiarowy, wersja zanurzeniowa Przemysłowy przetwornik pomiarowy, wersja rozdzielna, kabel czujnika 2m Funkcja dla wyjścia 1 i 2 T T Temperatura (OUT 1 i OUT2) H H Wilgotność względna D D Punkt rosy F F Punkt zamarzania W W Temperatura wilgotnego termometru (wet-bulb) R R Proporcja mieszanki V V Wilgotność absolutna, objętościowo E E Ciśnienie pary S S Entalpia właściwa Sygnał dla wyjścia 1 i mA (OUT 1 i OUT2) mA VDC VDC VDC Zakres dla wyjścia 1 i %RH (OUT 1 i OUT2) (pomiar nie może przekraczać 80 ) td td W W Specjalna konfiguracja zakresu wg wymagań użytkownika X X Wpisać dla parametrów F, W, R, V, E, S i podać wymagany zakres kalibracji Interfejs komunikacji 0 Brak 1 RS485, Modbus RTU Opcje 1 X Brak opcji 5 Kabel czujnika o długości 5m (tylko NTH83) D Wyświetlacz LCD Opcje 2 X Brak opcji K5 Kabel podłączeniowy o długości 5m z konektorem M12, 4-pin W4 Wtyczka rozbieralna M12, 4-pin, kabel po stronie użytkownika PS Zasilacz 230VAC/24VDC do montażu na szynie DIN DL Rejestrator elektroniczny, 2-kanał., montaż tablicowy (opcja 4, 8, 16 kanał.) CV Konwerter RS485/USB do podłączenia z PC HS Uchwyt EM-HS do montażu obudowy elektroniki na szynie DIN (dla NTH83) Przykład zamawiania: NTH84 T H X X UWAGI: W przypadku opcji 1 i 2 można wyspecyfikować kilka z nich, oddzielając znakiem plusa (+) np. NTH82.T.H X.PS+K5 Opcjonalnie oferujemy także szeroką gamę wyświetlaczy, sygnalizatorów granicznych, innych komór pomiarowych, zestawów do okresowej kalibracji czujnika itp. Dodatkowe akcesoria - patrz na następnej stronie

7 AKCESORIA DODATKOWE Akcesoria Kod zamówienia / Nazwa Opis Cechy FILTRY CZUJNIKA FS-PC Filtr membranowy, tworzywo PC z filtrem bawełnianym Materiał: tworzywo ognioodporne PC + filtr bawełniany Długość: 32mm dobra filtracja dla niskich wilgotności (bez ciśnienia) temperatura max. 80 FS-SS Filtr spiekany, stal nierdzewna SS316L, 40µm Materiał: stal nierdzewna SS316L Długość: 34,5mm bardzo dobra filtracja wysoka odporność na ciśnienie, zanieczyszczenia i korozję temperatura max. 200 FS-MW Filtr stalowy bez siatki, stal nierdzewna FS-MS Filtr stalowy siatkowy, stal nierdzewna Zalecany dla pomiarów atmosferycznych Długość: 32mm Długość: 32mm brak ochrony / filtracji krótki czas reakcji czujnika dobra wentylacja / przewiew temperatura max. 200 dobra filtracja zanieczyszczeń krótki czas reakcji czujnika dobra wentylacja / przewiew temperatura max. 200 OSŁONA OS-NS Osłona / zadaszenie czujnika dla pomiaru parametrów atmosfery Materiał: tworzywo PC Średnica zewn.: 84,5mm Wysokość: 153mm Montaż: na ścianie lub konstrukcji ochrona czujnika przed deszczem i bezpośrednim promieniowaniem słonecznym krótki czas reakcji czujnika dobra wentylacja / przewiew ELEMENTY MOCUJĄCE EM-KMPC Przesuwny kołnierz montażowy, dla systemów klimatyzacji i/lub wentylacji, tworzywo PC Materiał: tworzywo PC Średnica zewn.: 62mm Mocowanie: 4 otwory x fi.4mm Montaż: w kanale montaż czujnika w kanale itp. regulowana długość zanurzenia czujnika pomiarowego EM-KMSS Przesuwny kołnierz montażowy, dla systemów klimatyzacji i/lub wentylacji, stal nierdzewna Materiał: tworzywo PC Średnica zewn.: 55mm Mocowanie: 3 otwory x fi.6mm montaż czujnika w kanale itp. regulowana długość zanurzenia czujnika pomiarowego EM-KP Przyłącze przesuwne z gwintem zewnętrznym R1/2 ; opcjonalnie inny gwint EM-HS Uchwyt do montażu obudowy elektroniki na szynie DIN, dla wersji z czujnikiem rozdzielnym lub SS316L Przyłącze instalacji: R1/2 Wysokość: ~55mm Wymiary: 77,4 x 42mm montaż czujnika w rurociągu, kanale itp. regulowana długość zanurzenia czujnika pomiarowego wysoka szczelność połączenia montaż obudowy elektroniki na szynie DIN (dla przyrządów w wersji rozdzielnej) EM-HW Uchwyty typu L do montażu obudowy elektroniki na ścianie, dla wersji z czujnikiem rozdzielnym Materiał: stal ocynkowana Wymiary: 69 x 43mm montaż obudowy elektroniki na ścianie lub płaskiej powierzchni (dla przyrządów w wersji rozdzielnej)
