1 OPRZYRZĄDOWANIE zgrzewanie spawanie kontrola montaż

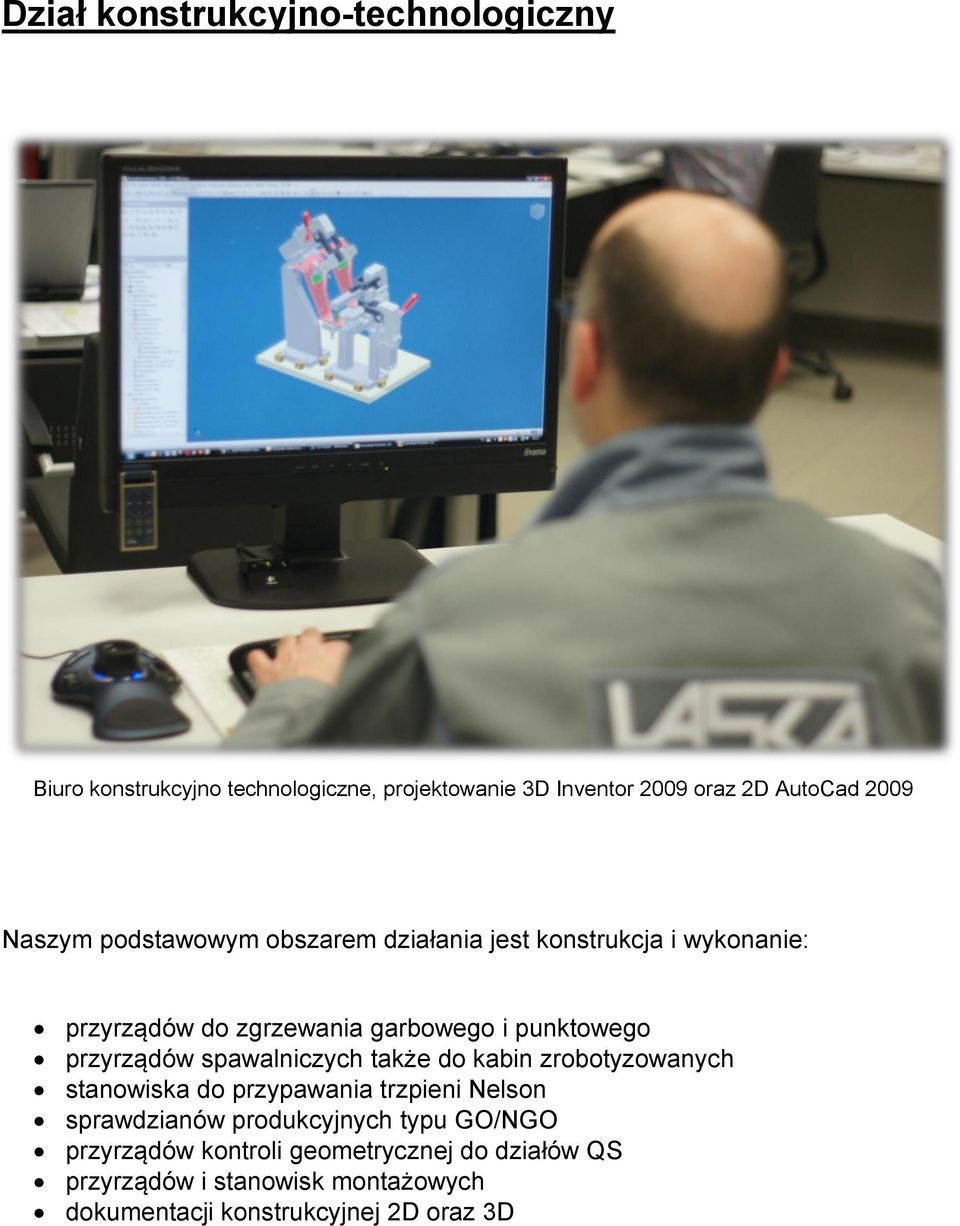

2 Dział konstrukcyjno-technologiczny Biuro konstrukcyjno technologiczne, projektowanie 3D Inventor 2009 oraz 2D AutoCad 2009 Naszym podstawowym obszarem działania jest konstrukcja i wykonanie: przyrządów do zgrzewania garbowego i punktowego przyrządów spawalniczych także do kabin zrobotyzowanych stanowiska do przypawania trzpieni Nelson sprawdzianów produkcyjnych typu GO/NGO przyrządów kontroli geometrycznej do działów QS przyrządów i stanowisk montażowych dokumentacji konstrukcyjnej 2D oraz 3D

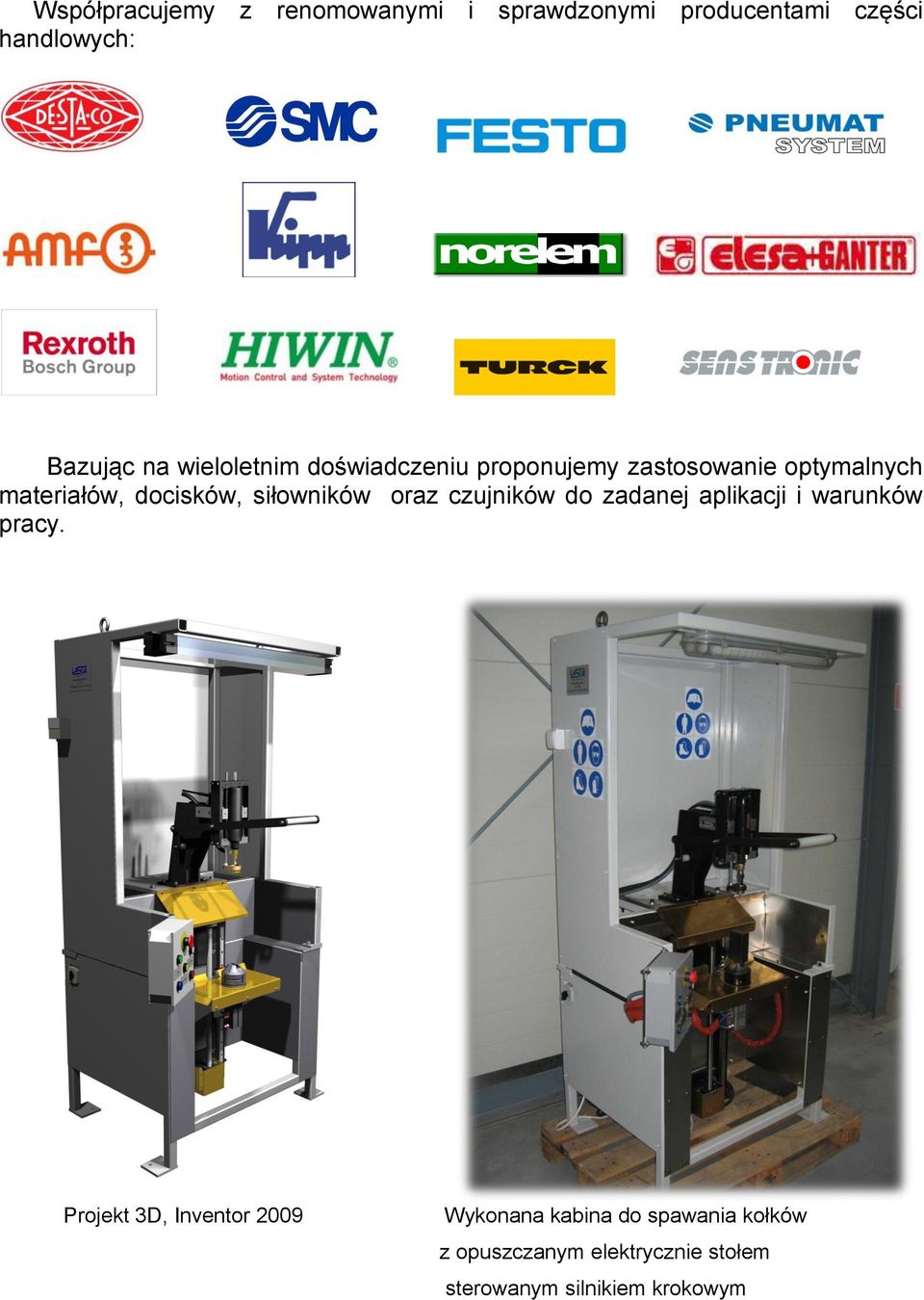

3 Współpracujemy z renomowanymi i sprawdzonymi producentami części handlowych: Bazując na wieloletnim doświadczeniu proponujemy zastosowanie optymalnych materiałów, docisków, siłowników oraz czujników do zadanej aplikacji i warunków pracy. Projekt 3D, Inventor 2009 Wykonana kabina do spawania kołków z opuszczanym elektrycznie stołem sterowanym silnikiem krokowym

4 Dzięki zastosowaniu oprogramowania CAD 3D, cały etap projektowy jest wykonywany we współpracy z klientem. Projekt 3D, Inventor 2009 Wykonany sprawdzian geometrii oparcia siedzenia samochodowego wraz z protokołem pomiarowym z naszej maszyny ZEISS Contura G2 (dokładność +-0,02mm)

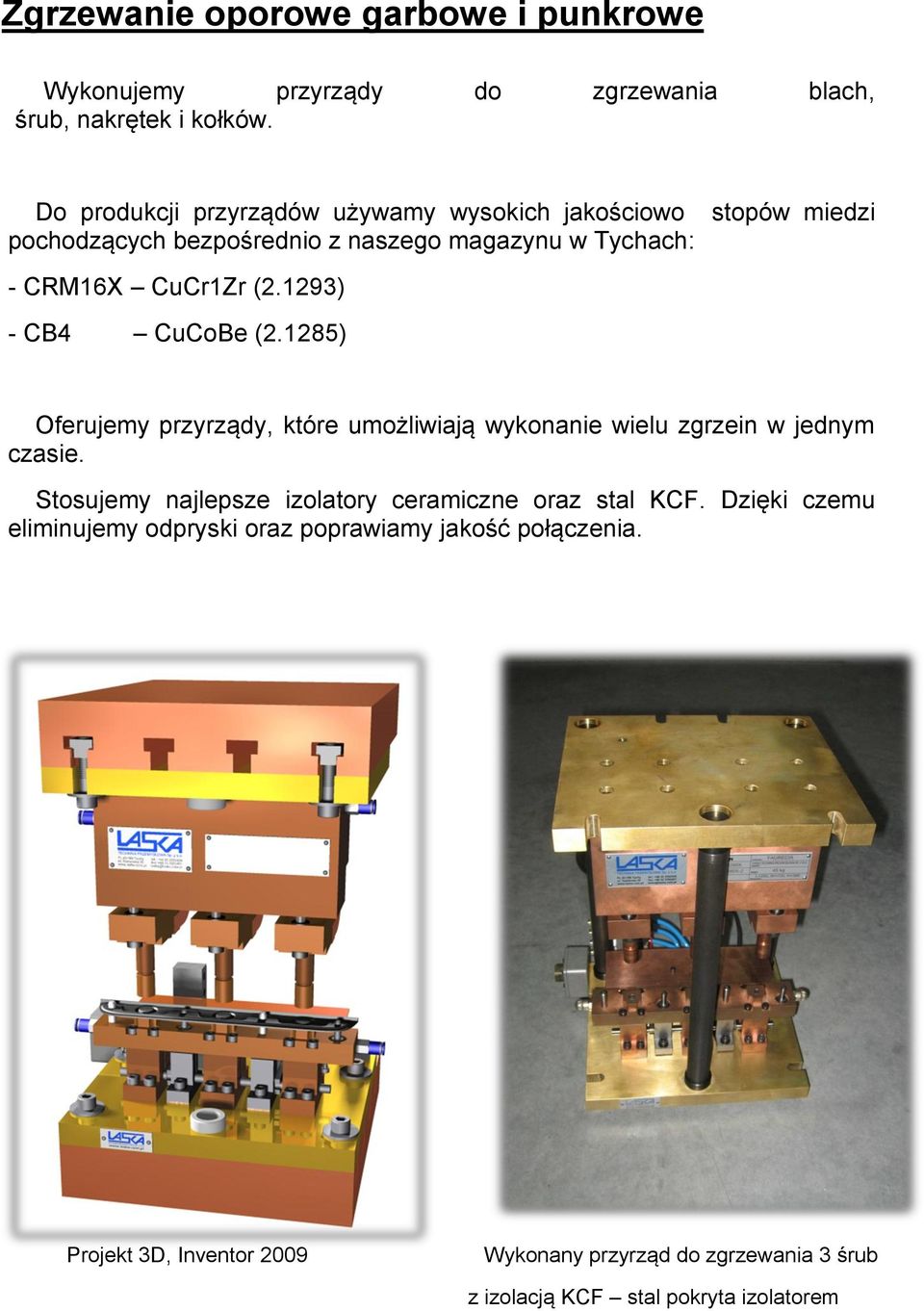

5 Zgrzewanie oporowe garbowe i punkrowe Wykonujemy przyrządy do zgrzewania blach, śrub, nakrętek i kołków. Do produkcji przyrządów używamy wysokich jakościowo pochodzących bezpośrednio z naszego magazynu w Tychach: - CRM16X CuCr1Zr (2.1293) - CB4 CuCoBe (2.1285) stopów miedzi Oferujemy przyrządy, które umożliwiają wykonanie wielu zgrzein w jednym czasie. Stosujemy najlepsze izolatory ceramiczne oraz stal KCF. Dzięki czemu eliminujemy odpryski oraz poprawiamy jakość połączenia. Projekt 3D, Inventor 2009 Wykonany przyrząd do zgrzewania 3 śrub z izolacją KCF stal pokryta izolatorem

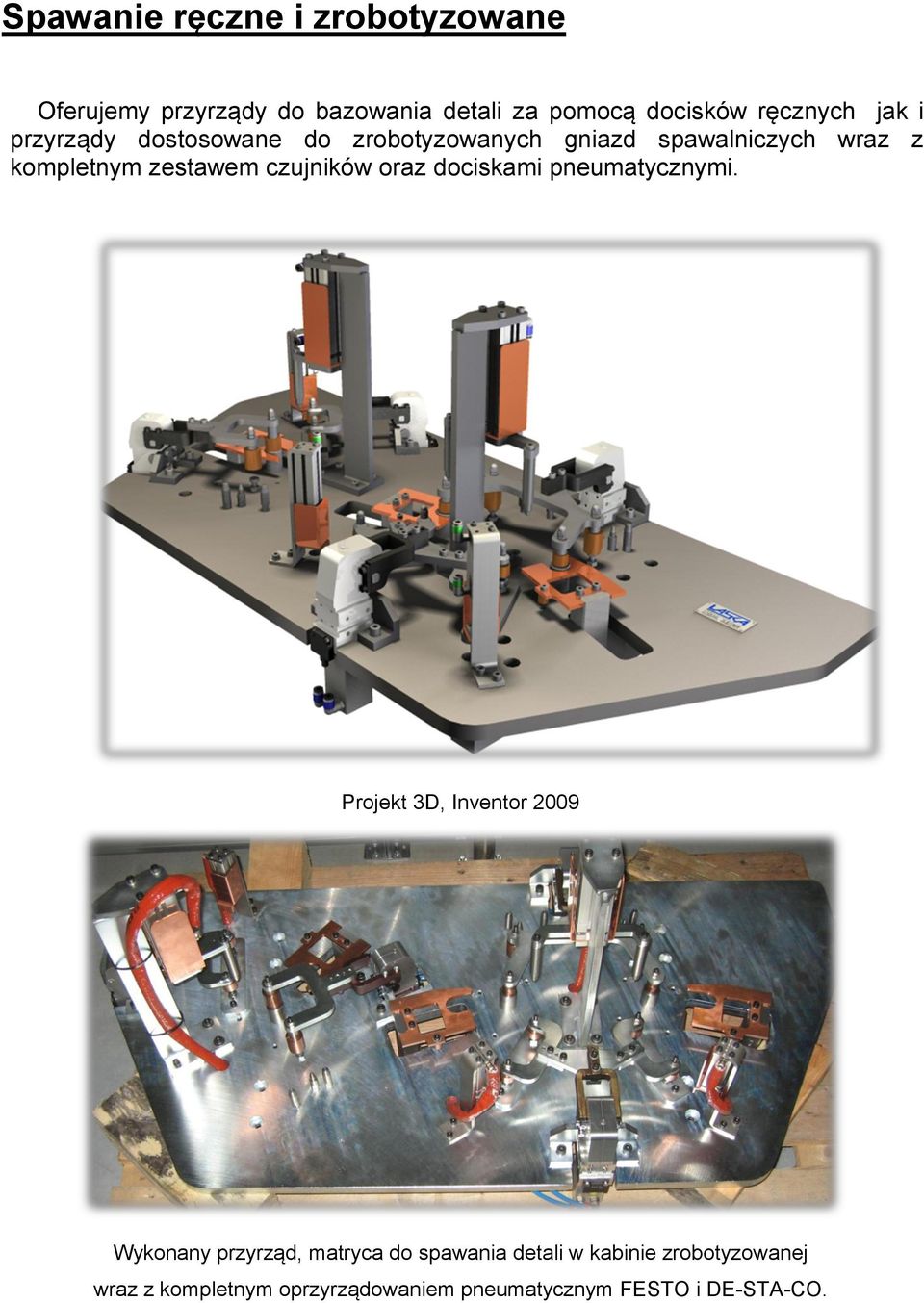

6 Spawanie ręczne i zrobotyzowane Oferujemy przyrządy do bazowania detali za pomocą docisków ręcznych jak i przyrządy dostosowane do zrobotyzowanych gniazd spawalniczych wraz z kompletnym zestawem czujników oraz dociskami pneumatycznymi. Projekt 3D, Inventor 2009 Wykonany przyrząd, matryca do spawania detali w kabinie zrobotyzowanej wraz z kompletnym oprzyrządowaniem pneumatycznym FESTO i DE-STA-CO.

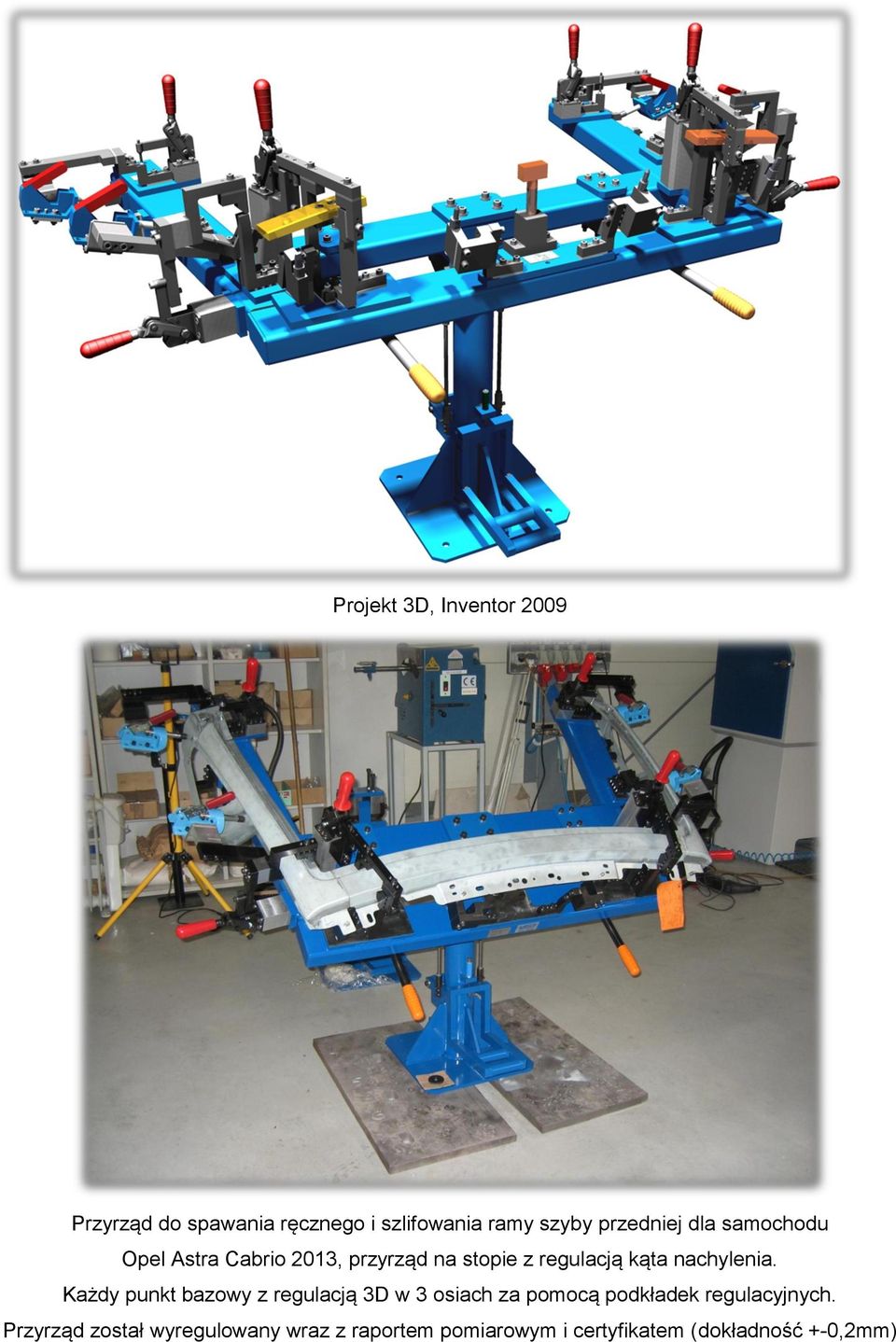

7 Projekt 3D, Inventor 2009 Przyrząd do spawania ręcznego i szlifowania ramy szyby przedniej dla samochodu Opel Astra Cabrio 2013, przyrząd na stopie z regulacją kąta nachylenia. Każdy punkt bazowy z regulacją 3D w 3 osiach za pomocą podkładek regulacyjnych. Przyrząd został wyregulowany wraz z raportem pomiarowym i certyfikatem (dokładność +-0,2mm)

8 Sprawdziany i kontrola jakości Wytwarzamy różnego rodzaju sprawdziany i uchwyty pod maszyny pomiarowe. Oferujemy sprawdziany przechodnie / nieprzechodnie. Mamy również rozwiązania, które szeroko stosowane są w specjalistycznej kontroli jakości jak przyrządy podające dokładną odchyłkę na analogowych bądź cyfrowych liniałach, w naszej ofercie znajdują się także specjalistyczne uchwyty detali pod kontrole na maszynach pomiarowych. Nasza izba pomiarowa z maszyną pomiarową Carl Zeiss Contura G2 na której są mierzone i certyfikowane wszystkie sprawdziany

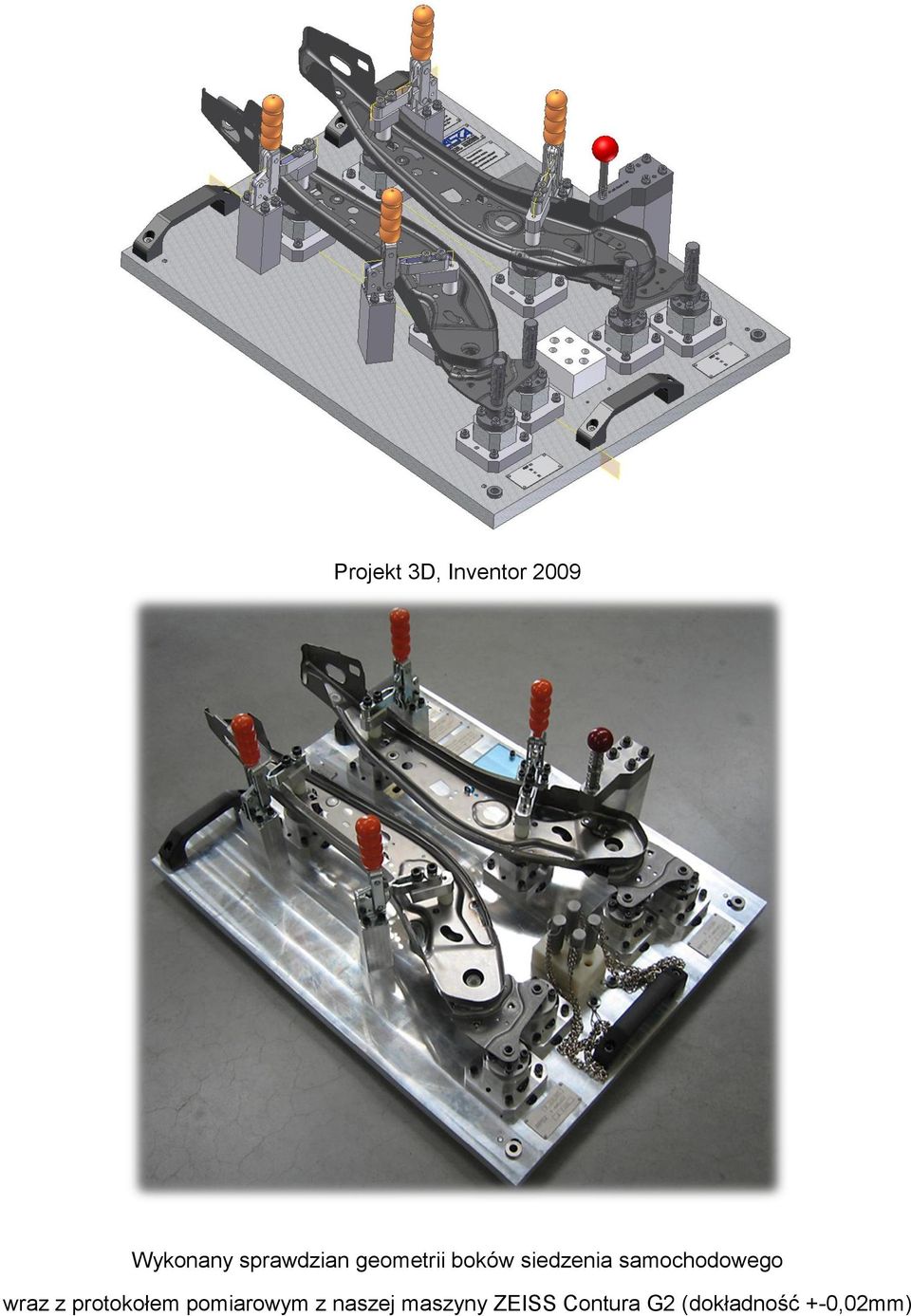

9 Projekt 3D, Inventor 2009 Wykonany sprawdzian geometrii boków siedzenia samochodowego wraz z protokołem pomiarowym z naszej maszyny ZEISS Contura G2 (dokładność +-0,02mm)

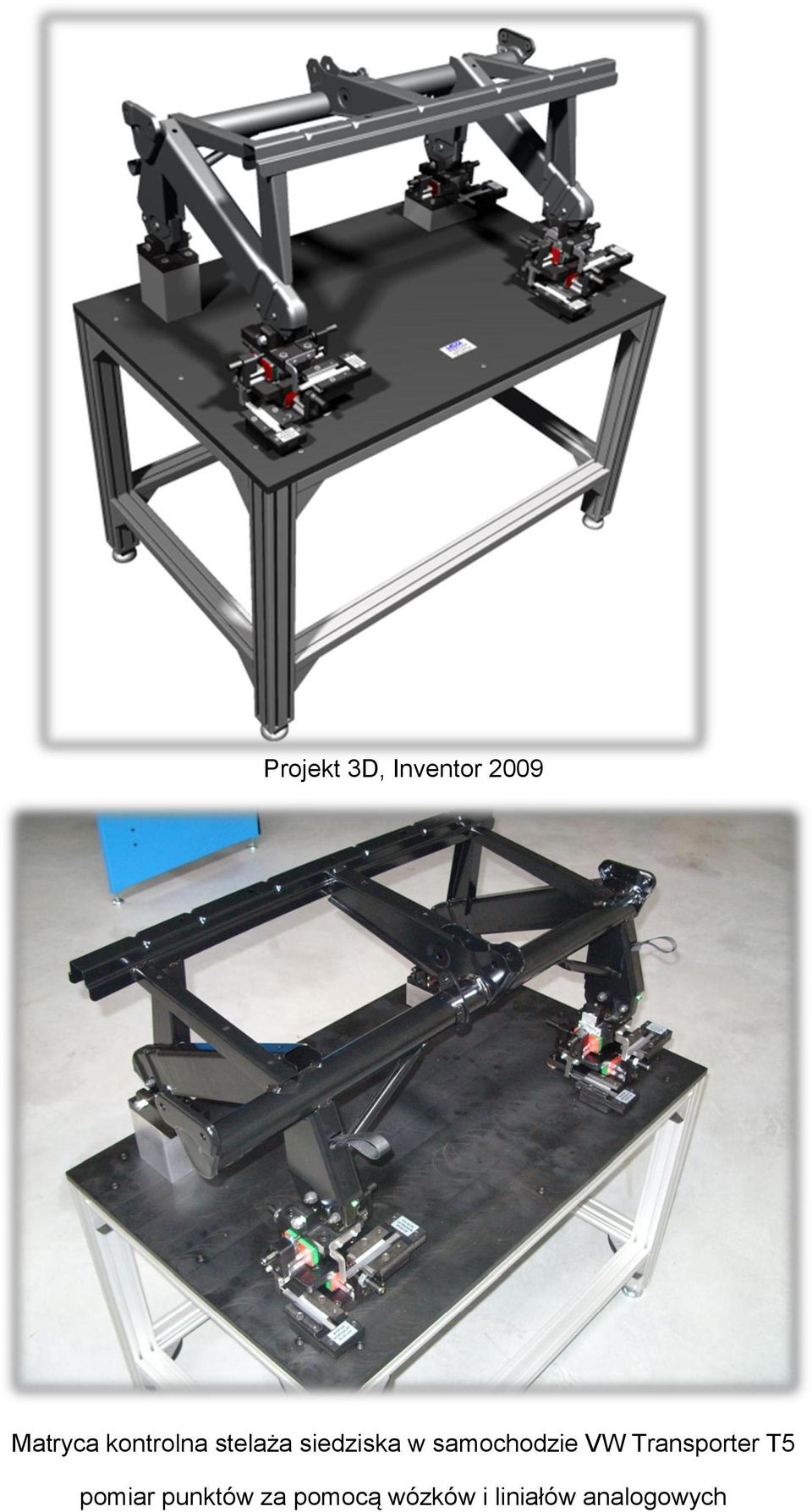

10 Projekt 3D, Inventor 2009 Matryca kontrolna stelaża siedziska w samochodzie VW Transporter T5 pomiar punktów za pomocą wózków i liniałów analogowych

11 Montażowe przyrządy na liniach produkcyjnych Oferujemy systemy montażowe, umożliwiające łatwy montaż skomplikowanych detali. Stosujemy rozwiązania oparte o palety montażowe BOSCH Rexroth szeroko stosowane na liniach montażowych, które dostosowujemy do indywidualnych wymagań klienta. Stanowiska montażowe budujemy w oparciu o Systemy profili aluminiowych lub z profili stalowych, spawanych i lakierowanych proszkowo.

12 Tychy ul. Towarowa 35 tel.: fax: Bochum Carolinengluckstr. 35 tel.: fax: Malacky Záhoracka 91 tel: tel:
