Hydrauliczne dźwigniki podłogowe dla samochodów osobowych i dostawczych o udźwigu do 5 ton. Wyprodukowano zgodnie z DIN EN ISO 9001

Transkrypt

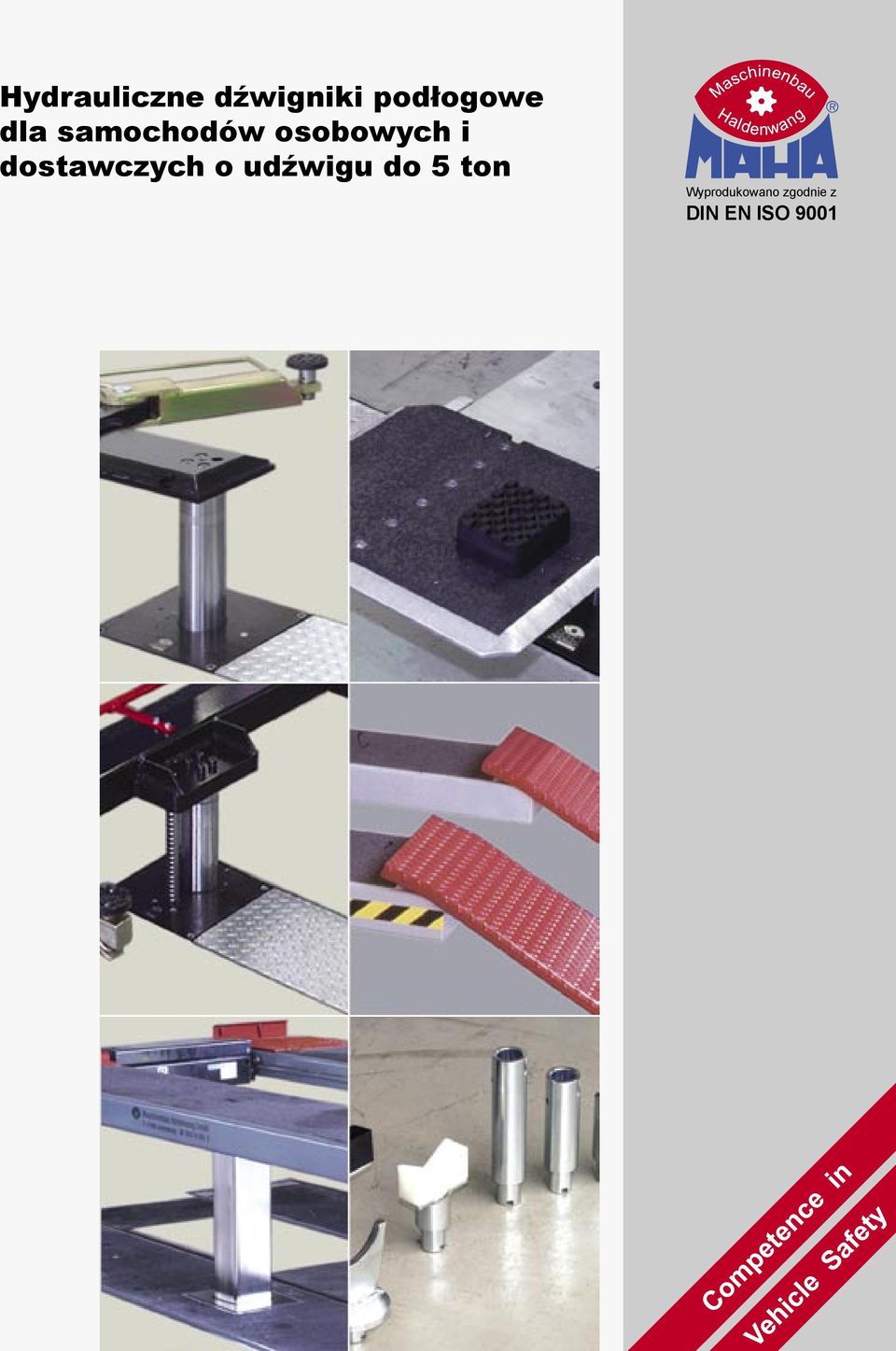

1 Hydrauliczne dźwigniki podłogowe dla samochodów osobowych i dostawczych o udźwigu do 5 ton Wyprodukowano zgodnie z DIN EN ISO 9001

2 Układy hydrauliczne ZS Square 3.5 Zalety techniczne: niklowane stemple podnoszące o profilu kwadratowym duża stabilność dzięki zastosowanym profilom pewne zabezpieczenie przed skręceniem kwadratowy profil stempla podnoszącego przenosi obciążenie na konstrukcję nośną kasety zabezpieczenie współbieżności posuwu obydwu stempli cichy napęd dzięki doprowadzeniu oleju od dołu zabudowa w wodoszczelnej kasecie dopuszczenie UDT 2

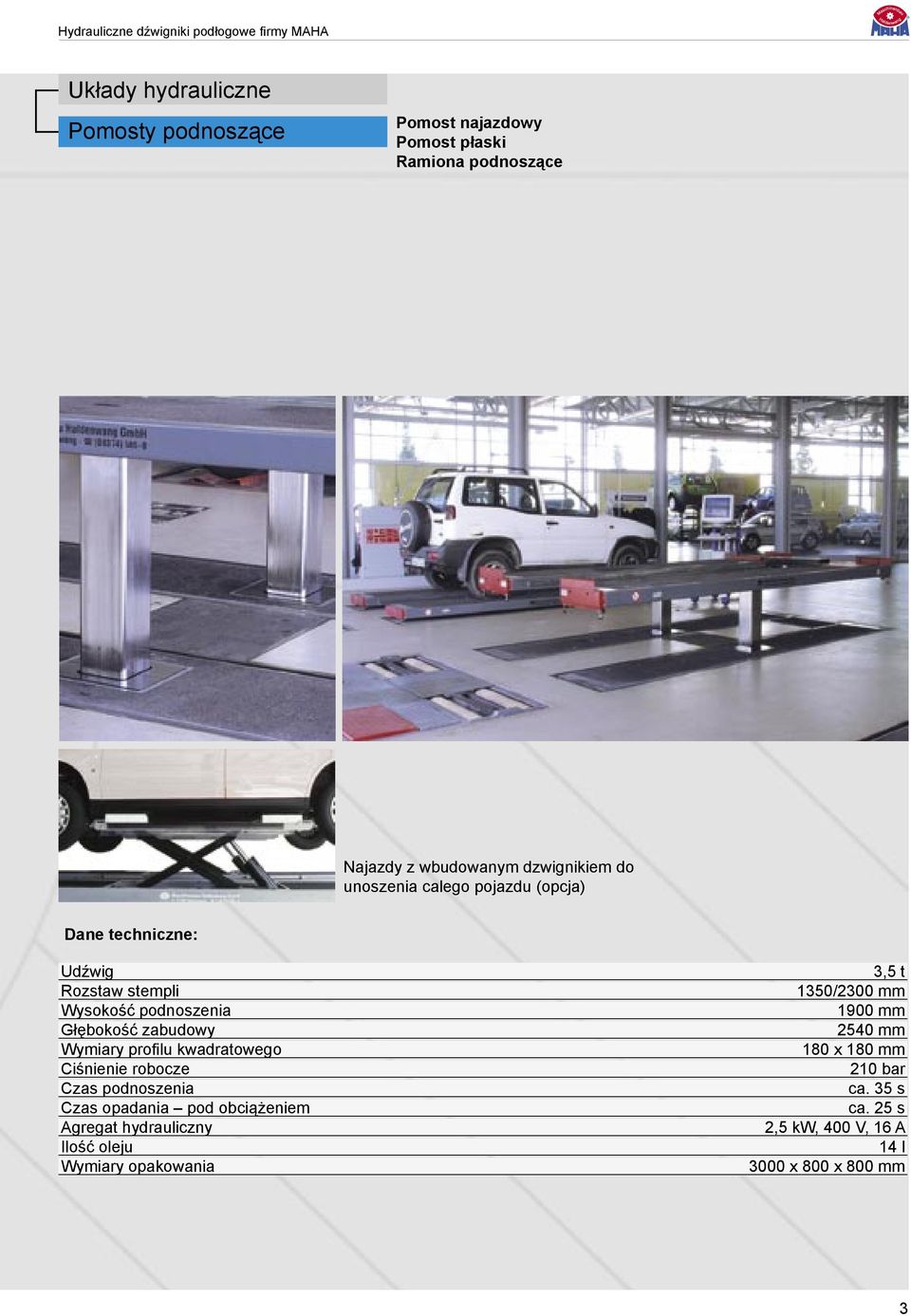

3 Układy hydrauliczne Pomosty podnoszące Pomost najazdowy Pomost płaski Ramiona podnoszące Najazdy z wbudowanym dzwignikiem do unoszenia calego pojazdu (opcja) Dane techniczne: Udźwig Rozstaw stempli Wysokość podnoszenia Głębokość zabudowy Wymiary profilu kwadratowego Ciśnienie robocze Czas podnoszenia Czas opadania pod obciążeniem Agregat hydrauliczny Ilość oleju Wymiary opakowania 3,5 t 1350/2300 mm 1900 mm 2540 mm 180 x 180 mm 210 bar ca. 35 s ca. 25 s 2,5 kw, 400 V, 16 A 14 l 3000 x 800 x 800 mm 3

4 Układy hydrauliczne ZS MATOP Zalety techniczne: regulacja współbieżności ruchu cylindrów siłowniki ze stali chromowanej wewnętrzne tłoki hydrauliczne wyłącznik bezpieczeństwa poza stanowiskiem smarowanie cylindrów prowadzących (opcja: automatycznego smarowania olejem) wysokość podnoszenia 1900 mm cichy napęd dzięki doprowadzeniu oleju od dołu zabudowa w wodoszczelnej kasecie konstrukcja zgodna z wytycznymi CE dopuszczenie UDT 4

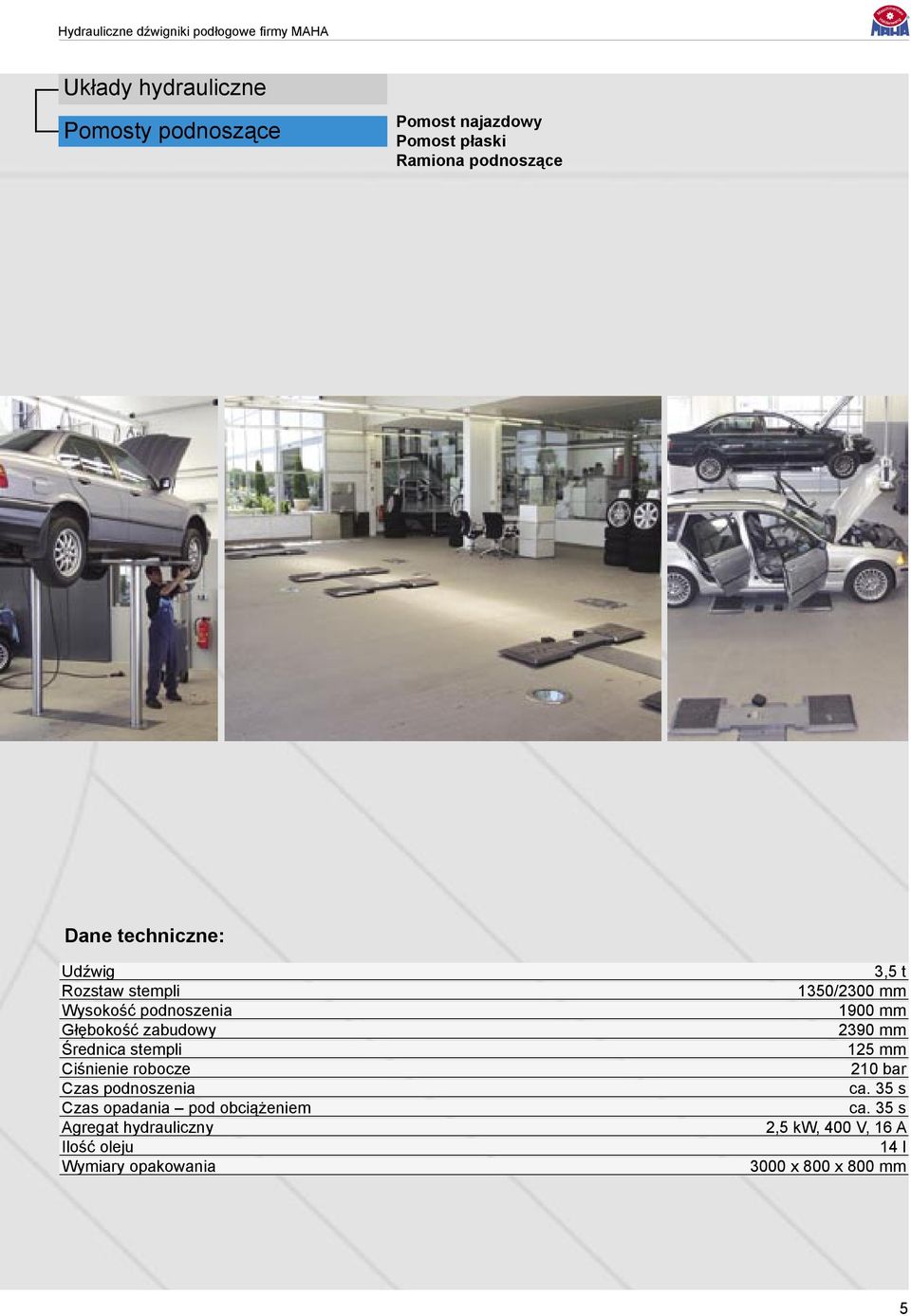

5 Układy hydrauliczne Pomosty podnoszące Pomost najazdowy Pomost płaski Ramiona podnoszące Dane techniczne: Udźwig Rozstaw stempli Wysokość podnoszenia Głębokość zabudowy Średnica stempli Ciśnienie robocze Czas podnoszenia Czas opadania pod obciążeniem Agregat hydrauliczny Ilość oleju Wymiary opakowania 3,5 t 1350/2300 mm 1900 mm 2390 mm 125 mm 210 bar ca. 35 s ca. 35 s 2,5 kw, 400 V, 16 A 14 l 3000 x 800 x 800 mm 5

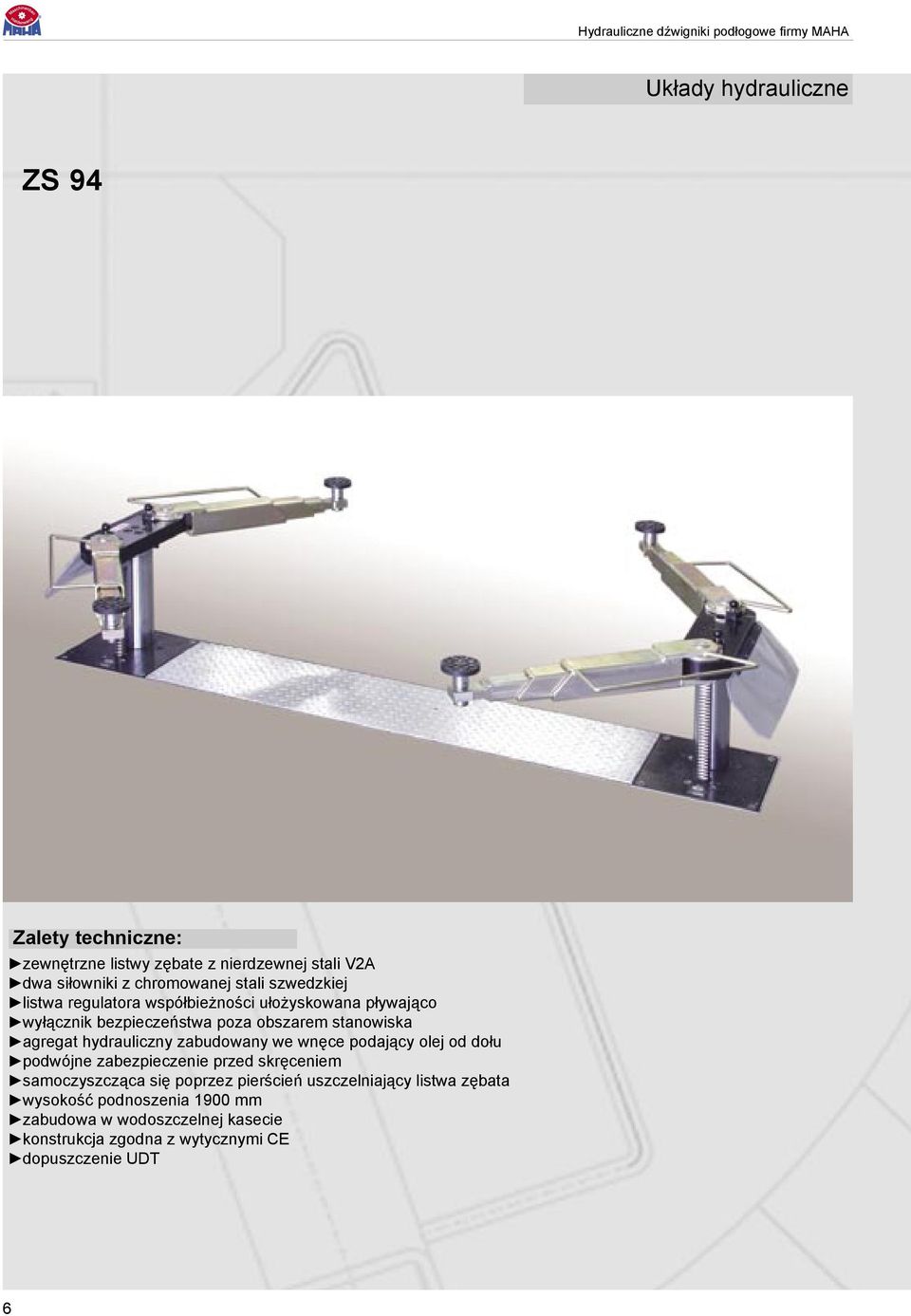

6 Układy hydrauliczne ZS 94 Zalety techniczne: zewnętrzne listwy zębate z nierdzewnej stali V2A dwa siłowniki z chromowanej stali szwedzkiej listwa regulatora współbieżności ułożyskowana pływająco wyłącznik bezpieczeństwa poza obszarem stanowiska agregat hydrauliczny zabudowany we wnęce podający olej od dołu podwójne zabezpieczenie przed skręceniem samoczyszcząca się poprzez pierścień uszczelniający listwa zębata wysokość podnoszenia 1900 mm zabudowa w wodoszczelnej kasecie konstrukcja zgodna z wytycznymi CE dopuszczenie UDT 6

7 Układy hydrauliczne Pomosty podnoszące Pomost najazdowy Pomost płaski Ramiona podnoszące Zabudowa stropowa przekrój B-B kierunek najazdu górna krawedz kasety zlicowana z posadzka Zabudowa stropowa: Udźwig Rozstaw stempli Wysokość podnoszenia Głębokość zabudowy Średnica stempli Średnica listwy zębatej Ciśnienie robocze Czas podnoszenia Czas opadania pod obciążeniem Agregat hydrauliczny Ilość oleju Wymiary opakowania 1350/2300 mm 3,5 t 1900 mm 2390 mm 125 mm 40 mm 35 bar ca. 45 s ca. 30 s 2,5 kw, 3 x 400 V, 16 A 65 l 3000 x 800 x 800 mm 7

8 Pomosty podnoszące Pomost płaski Podkladki piankowe z tworzywa sztucznego (opcja) Standardowo ocynkowane ogniowo VZ (1,4-2,0 m) VZ (1,4-2,2 m) Podkladka gumowa (opcja) * bez płyt gumowych 8

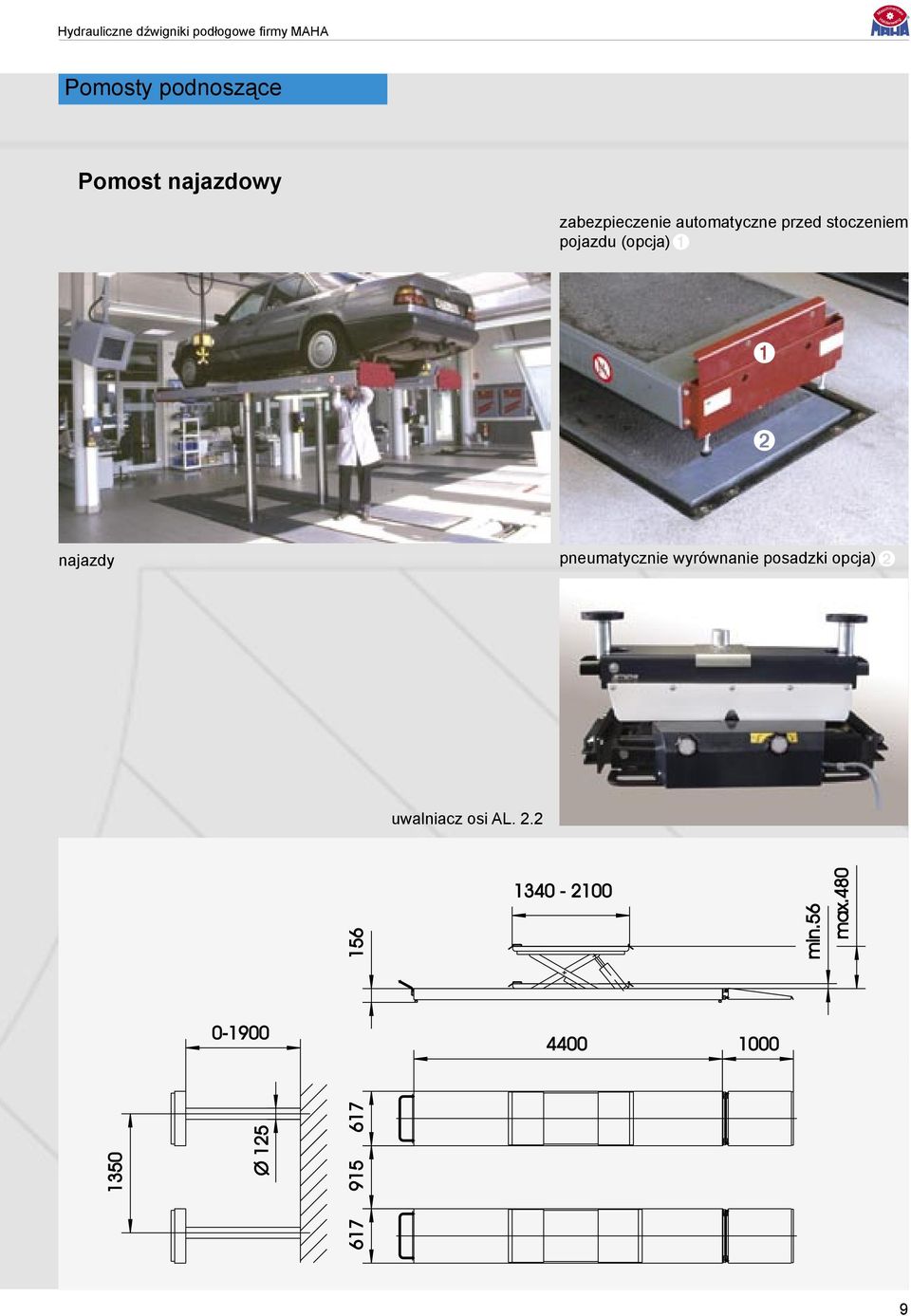

9 Pomosty podnoszące Pomost najazdowy zabezpieczenie automatyczne przed stoczeniem pojazdu (opcja) Ê Ê Ë najazdy pneumatycznie wyrównanie posadzki opcja) Ë uwalniacz osi AL

10 Pomosty podnoszące Ramiona podnoszące Ramiona podnoszące R, Art.-Nr. VZ Ramiona podnoszące K, Art.-Nr. VZ Ramiona przesuwne, Art.-Nr. VZ Ramiona podnoszące R dla samochodów sportowych, Art.-Nr. VZ

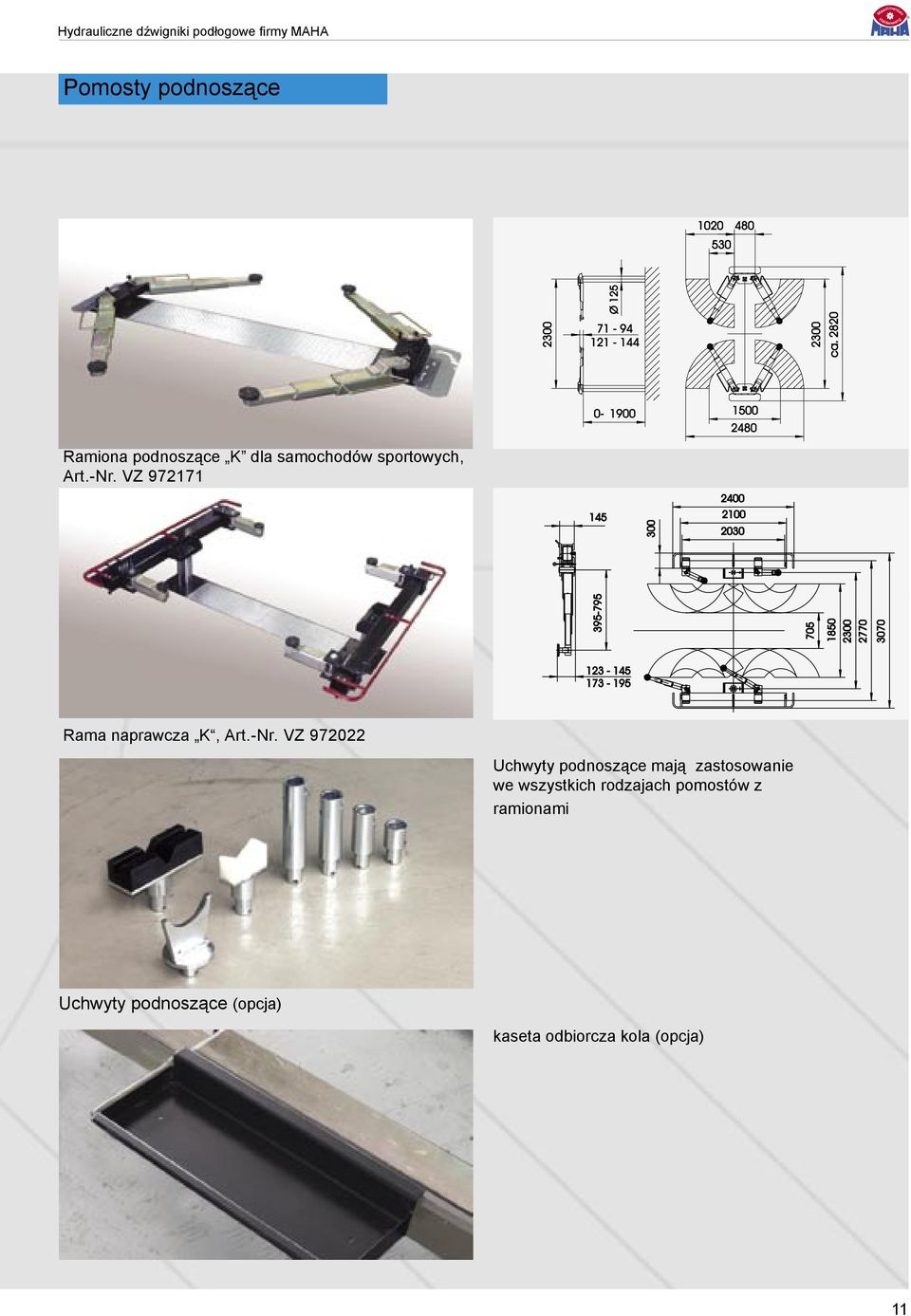

11 Pomosty podnoszące Ramiona podnoszące K dla samochodów sportowych, Art.-Nr. VZ Rama naprawcza K, Art.-Nr. VZ Uchwyty podnoszące mają zastosowanie we wszystkich rodzajach pomostów z ramionami Uchwyty podnoszące (opcja) kaseta odbiorcza kola (opcja) 11

12 Układy hydrauliczne ZS Vario Zalety techniczne: zewnętrzne listwy zębate z nierdzewnej stali V2A dwa siłowniki z chromowanej stali szwedzkiej listwa regulatora współbieżności ułożyskowana pływająco wyłącznik bezpieczeństwa poza stanowiskiem cichy napęd dzięki doprowadzeniu oleju od dołu podwójne wewnętrzne zabezpieczenie przed skręceniem samoczyszcząca się poprzez pierścień uszczelniający listwa zębata wysokość podnoszenia 1900 mm zabudowa w wodoszczelnej kasecie konstrukcja zgodna z wytycznymi CE dopuszczenie UDT 12

13 Układy hydrauliczne Dane techniczne: Udźwig 1350 mm Rozstaw stempli 3500 kg Wysokość podnoszenia 1860 mm Średnica stempla 125 mm Średnica listwy zębatej 40 mm Ciśnienie robocze 29 bar Czas podnoszenia ca. 30 s Agregat hydrauliczny 3,0 kw, 3 x 400 V, 16 A Ilość oleju 65 l Lakier proszkowy RAL 5010 Dane techniczne zestawu drugiego Udźwig 3500 kg Wysokość podnoszenia 600/*1860 mm (*Option) Średnica stempla 90 mm Średnica listwy zębatej 40 mm Czas podnoszenia ok.11/*33 s (*Option) 13

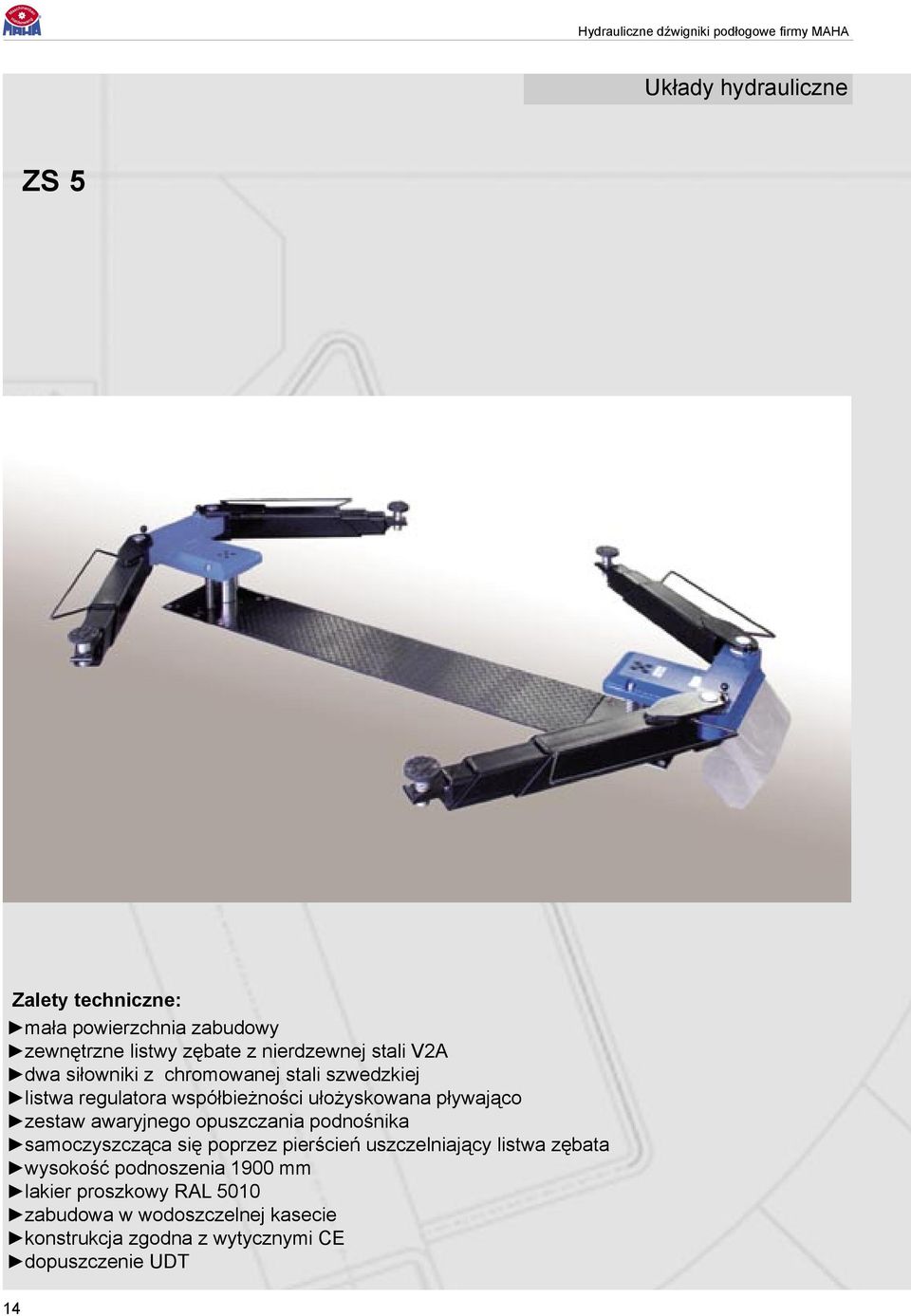

14 Układy hydrauliczne ZS 5 Zalety techniczne: mała powierzchnia zabudowy zewnętrzne listwy zębate z nierdzewnej stali V2A dwa siłowniki z chromowanej stali szwedzkiej listwa regulatora współbieżności ułożyskowana pływająco zestaw awaryjnego opuszczania podnośnika samoczyszcząca się poprzez pierścień uszczelniający listwa zębata wysokość podnoszenia 1900 mm lakier proszkowy RAL 5010 zabudowa w wodoszczelnej kasecie konstrukcja zgodna z wytycznymi CE dopuszczenie UDT 14

15 Pomosty podnoszące Ramiona podnoszące ZS 5, Art.-Nr. VZ Ramiona podnoszące ZS 5 K, Art.-Nr. VZ Pomost najazdowy ZS 5, Art.-Nr. VZ Dane techniczne: Udźwig Rozstaw stempli Wysokość podnoszenia Głębokość zabudowy Średnica stempli Średnica listwy zębatej Ciśnienie robocze Czas podnoszenia Czas opadania pod obciążeniem Agregat hydrauliczny Ilość oleju Wymiary opakowania 1350 / 2300 mm 5 t 1900 mm 2380 mm 125 mm 40 mm 50 bar 50 s ca. 35 s 5,5 kw, 3 x 400 V, 16 A 65 l 3000 x 800 x 800 mm 15

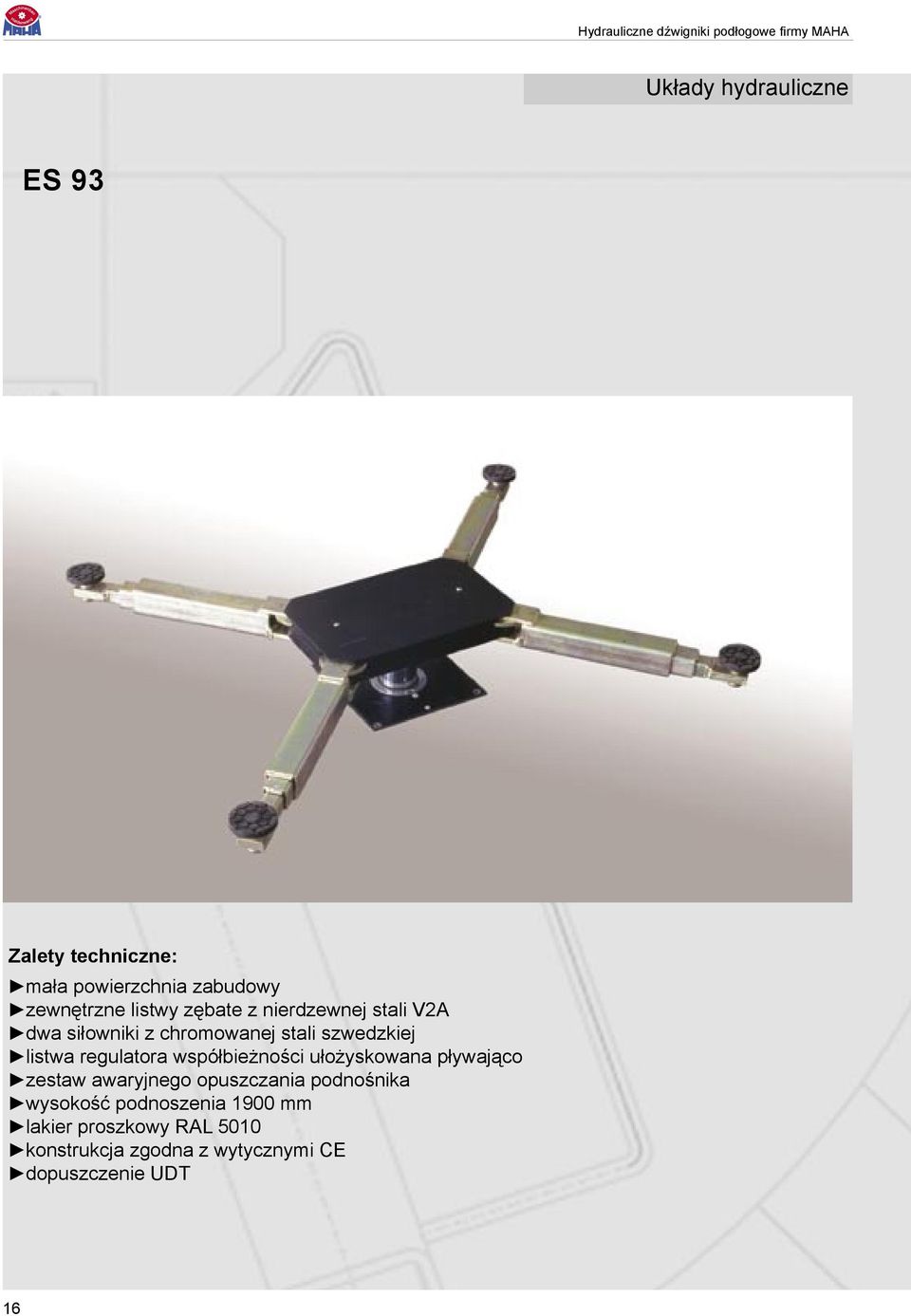

16 Układy hydrauliczne ES 93 Zalety techniczne: mała powierzchnia zabudowy zewnętrzne listwy zębate z nierdzewnej stali V2A dwa siłowniki z chromowanej stali szwedzkiej listwa regulatora współbieżności ułożyskowana pływająco zestaw awaryjnego opuszczania podnośnika wysokość podnoszenia 1900 mm lakier proszkowy RAL 5010 konstrukcja zgodna z wytycznymi CE dopuszczenie UDT 16

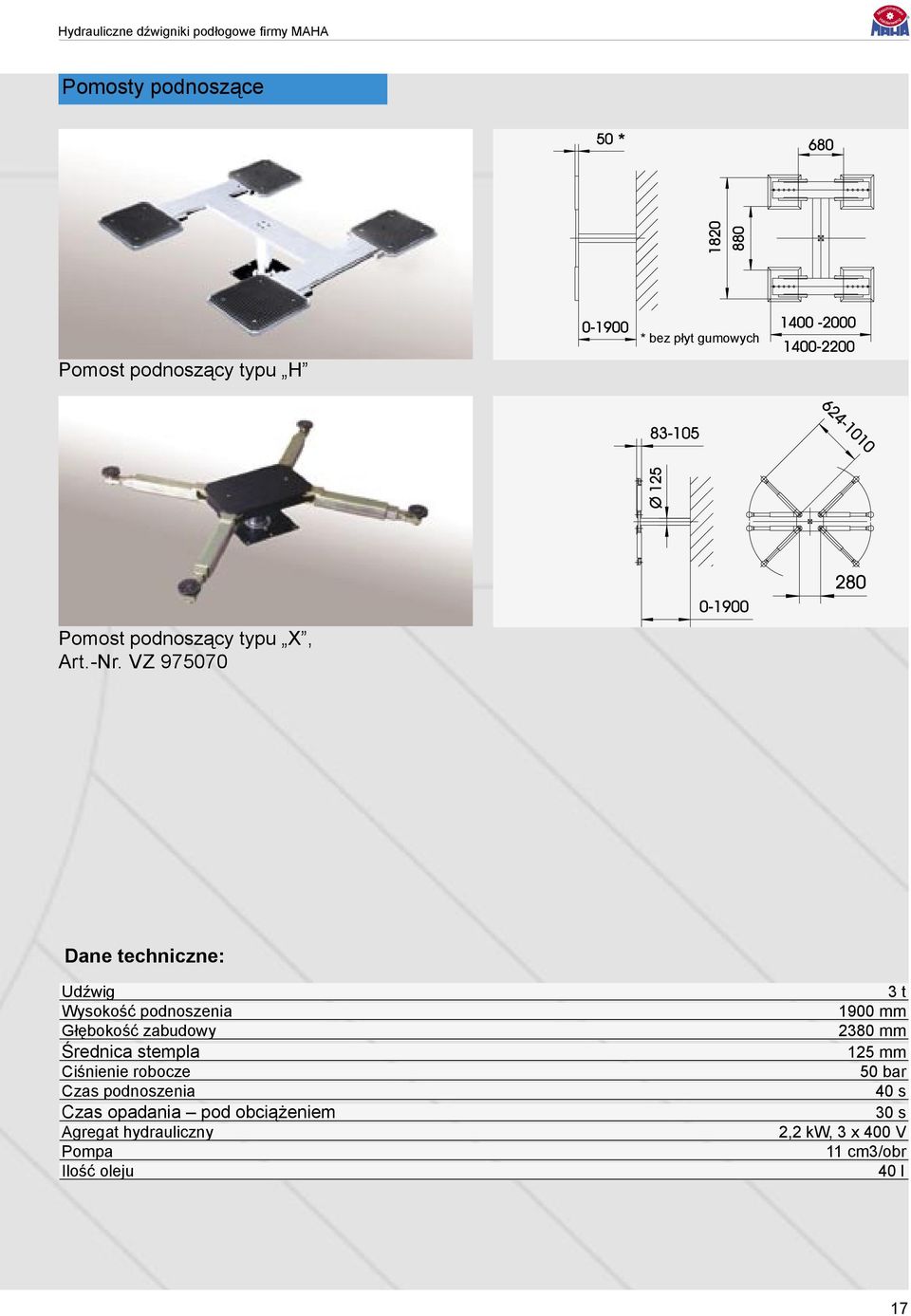

17 Pomosty podnoszące * bez płyt gumowych Pomost podnoszący typu H Pomost podnoszący typu X, Art.-Nr. VZ Dane techniczne: Udźwig Wysokość podnoszenia Głębokość zabudowy Średnica stempla Ciśnienie robocze Czas podnoszenia Czas opadania pod obciążeniem Agregat hydrauliczny Pompa Ilość oleju 3 t 1900 mm 2380 mm 125 mm 50 bar 40 s 30 s 2,2 kw, 3 x 400 V 11 cm3/obr 40 l 17

18 Hydrauliczne dźwigniki podłogowe firmy MAHA Dźwigniki hydrauliczne firmy MAHA cieszą się coraz większym zainteresowaniem wśród inwestorów. Znajdują zastosowanie przede wszystkim w nowych obiektach, oszczędzając wiele miejsca i ułatwiając obsługę pojazdów przez brak stałych kolumn zamontowanych na stale w posadzce. Dźwigniki hydrauliczne mają również pewną przewagę nad nożycowymi oferują łatwy dostęp do naprawianego pojazdu ze wszystkich stron. Poprzez zamontowanie różnego typu wymiennych uchwytów i pomostów możliwe jest dostosowanie dźwignika do aktualnych potrzeb. MAHA Hydrauliczne dźwigniki podłogowe firmy 18

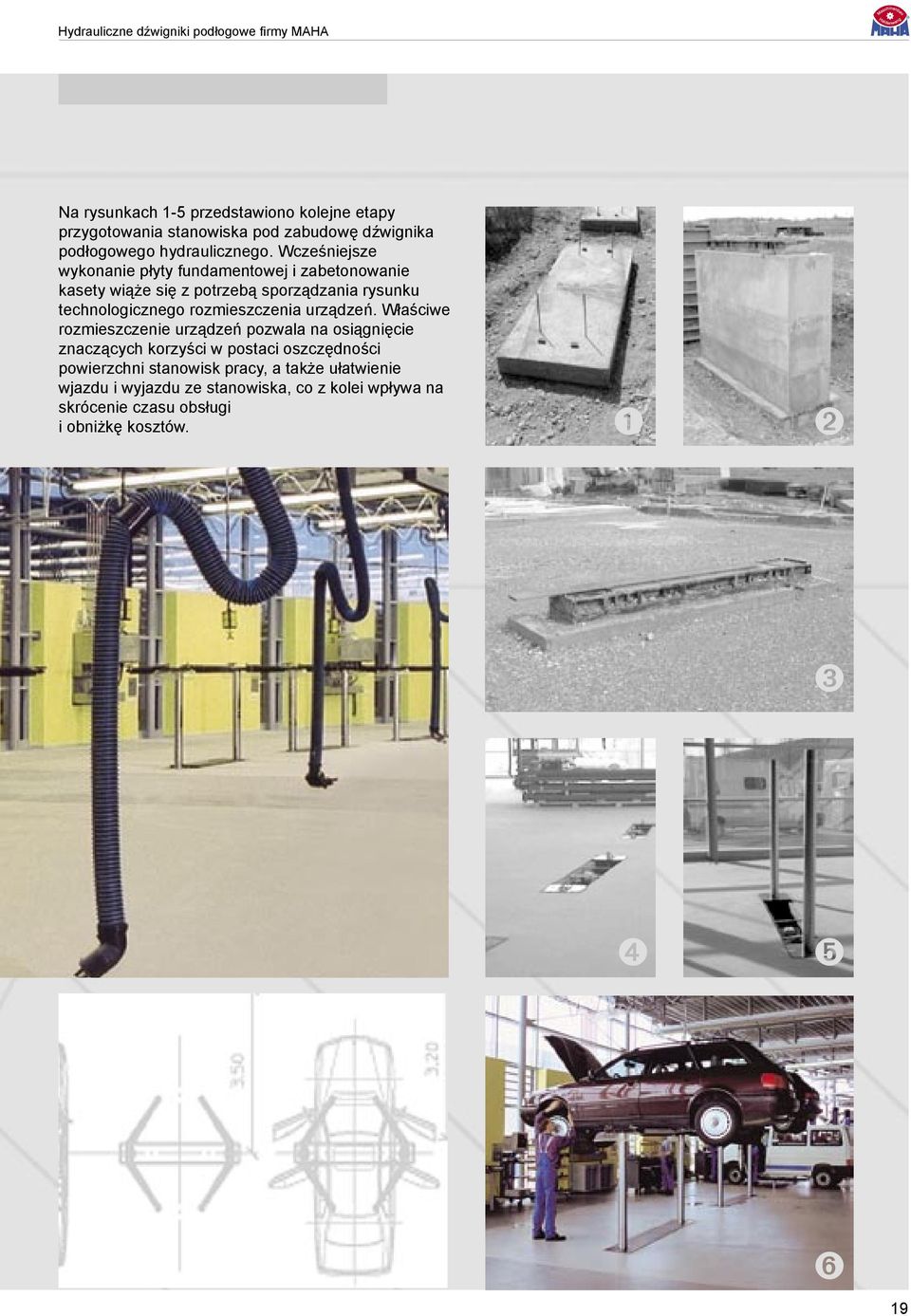

19 Na rysunkach 1-5 przedstawiono kolejne etapy przygotowania stanowiska pod zabudowę dźwignika podłogowego hydraulicznego. Wcześniejsze wykonanie płyty fundamentowej i zabetonowanie kasety wiąże się z potrzebą sporządzania rysunku technologicznego rozmieszczenia urządzeń. Właściwe rozmieszczenie urządzeń pozwala na osiągnięcie znaczących korzyści w postaci oszczędności powierzchni stanowisk pracy, a także ułatwienie wjazdu i wyjazdu ze stanowiska, co z kolei wpływa na skrócenie czasu obsługi i obniżkę kosztów. Ê Ë Ì Í Î Ï 19
