1 Powtarzacz d 20 Instrukcja obsługi MU - 12/2012

2 Niniejsza instrukcja jest przeznaczona dla użytkowników powtarzacza d 20. Umożliwia ona szybkie zapoznanie się z funkcjami urządzenia. Informacje o podłączeniu elektrycznym i instalacji znajdują się w następujących instrukcjach: schematy okablowania: DD instrukcja instalacji: MI Bezpieczeństwo Norma NF EN , dla urządzeń podłączanych za pomocą gniazda wymaga, by gniazdo to znajdowało się w pobliżu urządzenia i było łatwo dostępne. W przypadku urządzeń podłączonych do sieci na stałe, w instalacji elektrycznej należy zamontować łatwo dostępne urządzenie rozłączające.

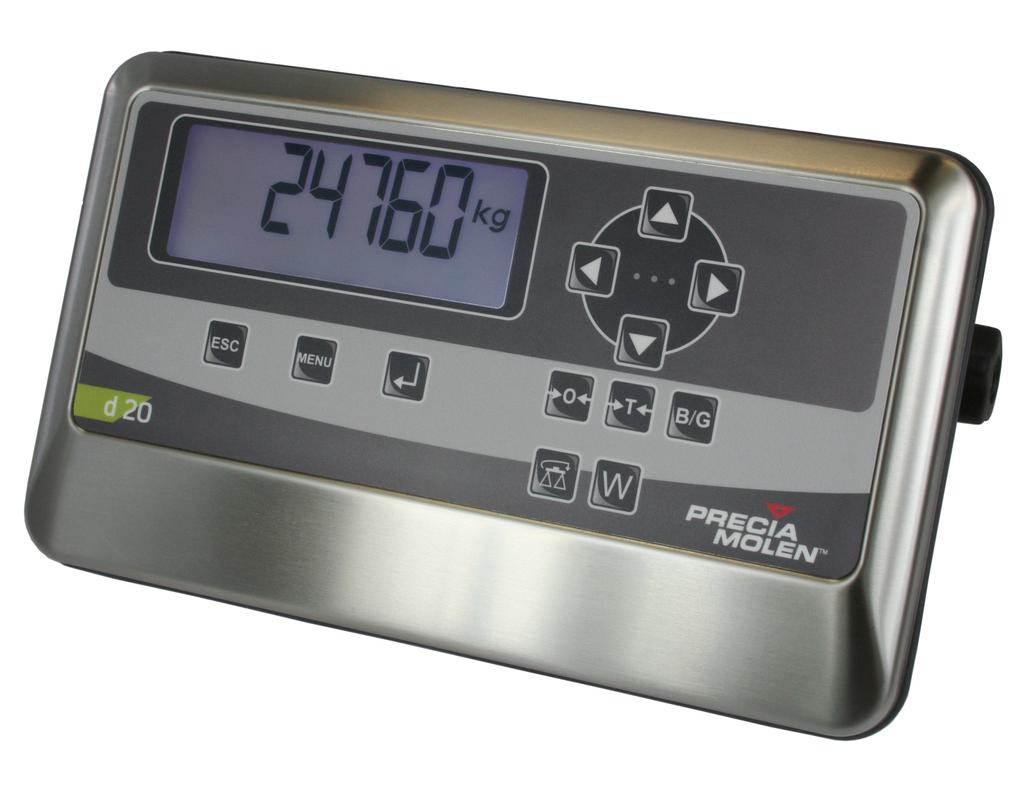

3 Widok ogólny $ Klawiatura Funkcja E + R Ponowne uruchomienie E Escape m Tryb konfiguracji R Zatwierdzenie Aby ponownie uruchomić powtarzacz nacisnąć i przytrzymać przyciski. Wyjście z menu lub z aktualnego okienka wprowadzania danych bez uwzględniania zmian. Aby przejść do trybu konfiguracji nacisnąć i przytrzymać ten przycisk podczas włączania zasilania lub ponownego uruchamiania. Wejście do menu lub zatwierdzenie wprowadzonych właśnie danych. u < > d Przyciski kierunkowe Przewijanie opcji menu lub pozycji listy. Wskazanie < > w polu pomocy. Z Zerowanie T Tarowanie B Brutto/netto Zmiana kanału V pomiarowego W Zmiana zakresu Działanie dozwolone w zależności od: trybu komunikacji i protokołu: - połączenie szeregowe, protokół slave A. - magistrala CANopen. konfiguracji wskaźnika: - dozwolone zerowanie, tarowanie. - kilka kanałów pomiarowych, kilka zakresów MU 1

4 Powtarzacz d 20 $ Ekran 1 k iz W d Tytuł/symbol Strefa masy 2. Strefa użytkownika Informacje dla użytkownika: 3. Strefa pomocy 4. kg g t lb Jednostka. 5. D Funkcja Zastosowanie Wyświetlanie danych cyfrowych: masa, liczba sztuk, dane obliczane. - Wskazanie NET jeżeli tarowanie zostało wykonane. - Dodatkowa jednostka. - Wskazanie dostępnych przycisków. Szczegóły, patrz poniżej. Wskazanie przypominające, że masa wyświetlana na powtarzaczu nie stanowi odniesienia metrologicznego. 6. W1 W2 Zakres 1 lub 2 jest aktywny. i z Masa jest niestabilna. Masa jest w strefie zerowej i jest stabilna. 7.. Potwierdzenie naciśnięcia przycisku MU

5 Tryby użytkowania $ Powtarzacz w połączeniu szeregowym APP/MODE/COM1 1. Wyświetlanie tary. k NET 2. Wyświetlanie masy netto na wadze z tarą. k 1.000NET i $ Powtarzacz na wejściu analogowym APP/MODE/ANALOG INPUT 1. Wejście analogowe z sygnałem 0 10 V T/H ANA: 4.53V 2. Wejście analogowe z sygnałem 4 20 ma T/H ANA: 9.37mA i MU 3

6 Powtarzacz d 20 $ Powtarzacz z magistralą terenową APP/MODE/CAN 1. Zrzut ekranu na kanale 1 z masą brutto k CHANEL 1 2. Zrzut ekranu na kanale 2 z masą netto. k 0.242NET i CHANEL 2 $ Licznik impulsów APP/MODE/PULSE CNTR 1. Wyświetlacz w trybie licznika impulsów. Zerowanie licznika wykonywane jest z urządzenia zewnętrznego (wejście cyfrowe). 25 T MU

7 Komunikaty błędów 1. Zbyt małe obciążenie przyrządu Sprawdzić odbiornik obciążenia. Wykonać zerowanie. 2. Przeciążenie przyrządu Zdjąć część obciążenia. E23 d d E23 3. Odmowa polecenia Przykład: tarowanie z niestabilną masą e26i 4. Błąd połączenia. e MU 5

8 Powtarzacz d 20 Notes MU

9 Notes MU 7

10 Powtarzacz d 20 Notes MU

11

12 Siedziba i zakład produkcyjny PRECIA-MOLEN BP Privas - Francja Tel. 33 (0) Faks 33 (0) webmaster@preciamolen.com RCS: RCS Aubenas
