2 Info EYSTAR System rozdzielnic do 50 A wszystkie obudowy z drzwiami, zgodnie z IEC system obudów modułowych stopień ochrony IP 66 z poliwęglanu II klasa izolacyjności, Koncepcja rozdzielnicy wg P-E i nowy sposób opisu produktu Opis i budowa systemu Przegląd oferty -189 Obudowy puste drzwi otwierane manualnie drzwi otwierane za pomocą narzędzi Obudowy modułowe do instalacji aparatury modułowej do 63 A zgodnie z DI 43880, z zaciskami i, 9-54 modułów 0-07 Obudowy modułowe do instalacji aparatury modułowej do 100 A zgodnie z DI 43880, bez zacisków i, 1-54 modułów, obudowy z zaciskami i 09 Obudowy licznikowe Obudowy z szynami zbiorczymi obudowy z szynami zbiorczymi, maskownice i aparaty zabezpieczające 1-13 zaciski bezpośredniego przyłączania do szyn zbiorczych i możliwości montażowe obudów z szynami zbiorczymi Obudowy z rozłącznikami bezpiecznikowymi mocy H rozłączniki bezpiecznikowe mocy według IEC Obudowy z rozłącznikami rozłączniki według IEC Obudowy z wyłącznikami wyłączniki mocy według IEC Wyposażenie dodatkowe 3-44 Dane techniczne Dodatkowe informacje i pomoce projektowe (np. biblioteki CAD) znajdziesz w Internecie pod adresem In deks Dane techniczne LES 177

3 EYSTAR Koncepcja rozdzielnicy wg P-E IEC Indeks Dane techniczne LES Wzorcowy model rozdzielnicy na przykładzie systemu EYSTAR Do osłoniętych instalacji zewnętrznych Stopień ochrony IP 66 System dających się łączyć z sobą obudów, do rozbudowy w dowolnym kierunku 4 wielkości obudów w rastrze 90 mm Szyny zbiorcze zgodne z EMC Do montażu na ścianie lub na podłodze Warunki instalacji i otoczenia CZARA SKRZYKA z 4. interfejsami do opisu rozdzielnicy Rozdzielnica systemu EYSTAR Obwody elektryczne i odbiory Obwody rozdzielnicy / odbiory Wyłącznik do 50 A Rozłącznik do 50 A Rozłącznik bezpiecznikowy do 50 A Podstawy bezpieczników instalacyjnych do 63 A Podłączanie kabli z góry / z dołu Przyłącze: przewody miedziane / aluminiowe Możliwość użycia gniazd wtyczkowych CEE oraz gniazd ze stykiem uziemiającym Rozdzielnice do 50 A przeznaczone do obsługi przez wszystkich użytkowników (DBO) wg P-E II klasa izolacyjności, do prądu znamionowego 50 A Prostota budowy dzięki standaryzowanym i przetestowanym skrzynkom z wyposażeniem Dużo miejsca na podłączenia Spełnia wymagania dla obsługi przez osoby bez kwalifi kacji elektrotechnicznych (DBO) Obsługa i serwis System dających się łączyć między sobą obudów z tworzywa, z pełną izolacją, IP 66, do prefabrykacji rozdzielnic do 50 A przeznaczonych do obsługi przez osoby bez kwalifikacji elektrotechnicznych (DBO) zgodnie z P-E Parametry wszystkich wchodzących w skład systemu funkcji elektrycznych spełniają wymagania normy P-E Prąd znamionowy jednego obwodu I nc oraz znamionowy współczynnik jednoczesności RDF muszą być wyspecyfi kowane w dokumentacji. Przyłączenie do sieci apięcie nominalne U n = 690 V a.c. / 1000 V d.c. Prąd znamionowy I do 50 A Wyłącznik do 50 A Rozłącznik do 50 A Rozłącznik bezpiecznikowy do 50 A System 5-bieg. Podłączanie kabli z góry / z dołu 178

4 EYSTAR owy sposób opisu produktu wg P-E P-E norma dotycząca budowy zestawów rozdzielczych i sterowniczych określająca wymagania bezpieczeństwa dla urządzeń elektrycznych odnośnie spełnienia zadań ochrony osób i urządzeń. Wymagania stawiane produktom są teraz jaśniej zdefi niowane i wprowadzono nową terminologię. Model CZAREJ SKRZYKI Projektant opisuje zestaw rozdzielczy przez zdefi niowanie parametrów interfejsów traktując go jako CZARĄ SKRZYKĘ. a podstawie tak zdefi niowanych interfejsów wykonawca opracowuje konstrukcję i defi niuje parametry zestawu rozdzielczego. Opis produktów w katalogach ulega również istotnym zmianom orma P-E ma także wpływ na sposób prezentacji produktu w dokumentacji. Dodatkowe informacje w katalogach i folderach takie jak znamionowy prąd pojedynczego obwodu oraz liczba obwodów są niezbędne w procesie projektowania i prefabrykacji zestawu rozdzielczego. Info Przykład: opis produktu w katalogu wg P-E I nc i ilość obwodów FP 41 Dalsze informacje na stronie internetowej ->Produkty x rozłącznik bezpiecznikowy 15 A, H 00C, 3-bieg. z zaciskami i do przewodów miedzianych przyłącze (zasilanie):,5 35 mm², Cu, przyłącze (odpływ):,5 50 mm², Cu możliwość zmiany przestrzeni przyłączeniowej góra/dół w połączeniu z przewodem zasilającym drzwi otwierane manualnie możliwość plombowania zamka drzwi wielkość obudowy apięcie znamionowe U n = 690 V AC Prąd znamionowy jednego I nc = 100 A obwodu Ilość obwodów prądowych Moment dokręcania zacisku 4,0 m zacisk ramowy Więcej informacji: projektowanie rozdzielnic EYSTAR do 50 A zgodnie z P-E patrz Dane techniczne, gdzie znajduje się m.in.: dokładny opis i zastosowanie normy P-E w projektowaniu zestawów rozdzielczych przykład projektu rozdzielnicy systemu EYSTAR kalkulacja strat mocy wyznaczanie znamionowego współczynnika jednoczesności (RDF) Boki Dane techniczne LES Indeks 179

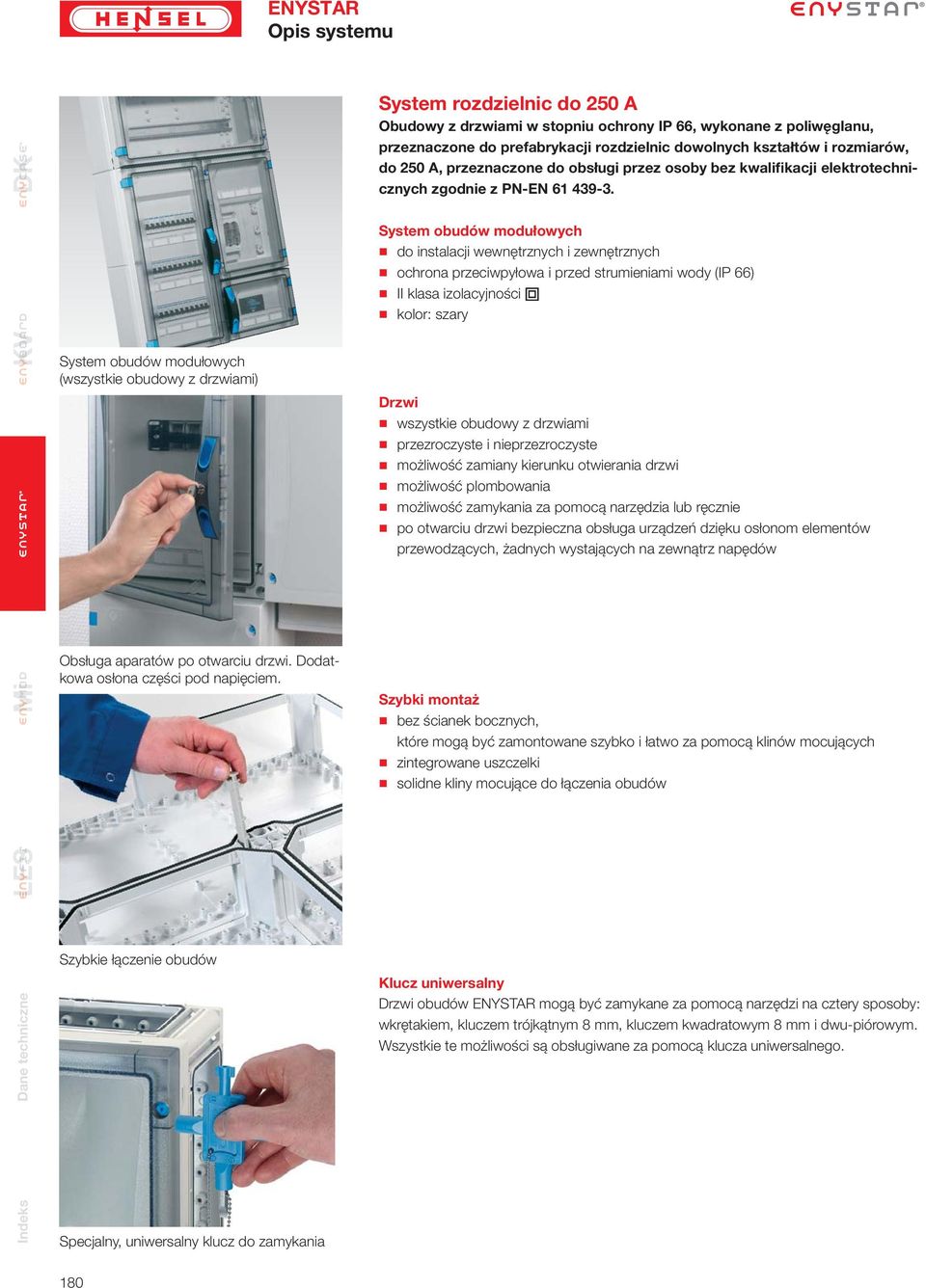

5 EYSTAR Opis systemu Indeks Dane techniczne LES System obudów modułowych (wszystkie obudowy z drzwiami) Obsługa aparatów po otwarciu drzwi. Dodatkowa osłona części pod napięciem. Szybkie łączenie obudów Specjalny, uniwersalny klucz do zamykania System rozdzielnic do 50 A Obudowy z drzwiami w stopniu ochrony IP 66, wykonane z poliwęglanu, przeznaczone do prefabrykacji rozdzielnic dowolnych kształtów i rozmiarów, do 50 A, przeznaczone do obsługi przez osoby bez kwalifikacji elektrotechnicznych zgodnie z P-E System obudów modułowych do instalacji wewnętrznych i zewnętrznych ochrona przeciwpyłowa i przed strumieniami wody (IP 66) II klasa izolacyjności kolor: szary Drzwi wszystkie obudowy z drzwiami przezroczyste i nieprzezroczyste możliwość zamiany kierunku otwierania drzwi możliwość plombowania możliwość zamykania za pomocą narzędzia lub ręcznie po otwarciu drzwi bezpieczna obsługa urządzeń dzięku osłonom elementów przewodzących, żadnych wystających na zewnątrz napędów Szybki montaż bez ścianek bocznych, które mogą być zamontowane szybko i łatwo za pomocą klinów mocujących zintegrowane uszczelki solidne kliny mocujące do łączenia obudów Klucz uniwersalny Drzwi obudów EYSTAR mogą być zamykane za pomocą narzędzi na cztery sposoby: wkrętakiem, kluczem trójkątnym 8 mm, kluczem kwadratowym 8 mm i dwu-piórowym. Wszystkie te możliwości są obsługiwane za pomocą klucza uniwersalnego. 180

6 EYSTAR Opis systemu C Temperatura otoczenia 0 0 Warunki otoczenia Zakres zastosowań Izolacyjność Wytrzymałość na uderzenia Ochrona przed ciałami obcymi i bezpośrednim kontaktem Ochrona przed wnikającą wodą Parametry elektryczne Palność Odporność UV Odporność chemiczna Wydzielanie toksyn dla rozdzielnic według IEC : -5 C do 35 C, maks C wilgotność względna: 50% przy 40 C, 100% przy 5 C dla pustych obudów: - 5 C do + 70 C Po zamontowaniu aparatów dopuszczalna temperatura otoczenia może ulec zredukowaniu! Obudowy przeznaczone są do osłoniętych instalacji zewnętrznych. Jednak należy zwracać uwagę na wpływ warunków atmosferycznych na działanie aparatów zamontowanych w rozdzielnicy. Izolacja ochronna (II klasa izolacyjności) Stopień ochrony przed obciążeniami mechanicznymi IK 08 (5 Joule) według DI E 5010 Ochrona przeciwpyłowa Stopień ochrony IP 66 Ochrona przed strumieniami wody Stopień ochrony IP 66 Prąd znamionowy: 50 A apięcie znamionowe izolacji: 690 V a.c., 1000 V d.c. 1), VDE ) Znamionowe napięcie izolacji zmniejsza się po zainstalowaniu osprzętu. Materiał: poliwęglan Próba rozżarzonego drutu 960 C według IEC trudnopalne, samogasnące Odporny na promieniowanie UV zgodnie z IEC Materiał został sprawdzony i zakwalifi kowany do stosowania w instalacjach zewnętrznych narażonych na promieniowanie słoneczne. Odporność na kwasy 10% i ługi 10%, benzynę i ropę naftową bezhalogenowe, bez silikonu Indeks Parametry systemu Parametry materiału Dane techniczne LES 181

7 EYSTAR Budowa systemu Obudowy bez ścianek bocznych do budowy dowolnych wielkości rozdzielnic 1 Głębokość obudowy - otwieranej manualnie Indeks Dane techniczne LES modułowy system z rastrem 90 mm 4 wielkości obudów: 70 x 180 mm 70 x 360 mm 70 x 540 mm 540 x 360 mm do budowy rozdzielnic do 50 A odpowiednie do stosowania również jako pojedyncze obudowy Obudowy ze ściankami bocznymi 4 wielkości obudów: 76 x mm 76 x 366 mm 76 x 546 mm 546 x 366 mm Oznaczanie ścianek bocznych Dla oznaczenia ścianek bocznych każdy produkt opisany jest przez ikonę Boki. Liczba wpisana w danym miejscu 1 określa numer boku. 4 Boki 4 3 Obudowy puste i modułowe ze ściankami bocznymi Rozdzielnice instalacyjne Ścianki boczne 4 Bok nr 1 (180 mm) Wymiar otworu: 100 x 80 mm Bok nr (70 mm) Wymiar otworu: 190 x 80 mm Bok nr 3 (360 mm) Wymiar otworu: 80 x 80 mm Bok nr 4 (540 mm) Wymiar otworu: x 190 x 80 mm Boki zamknięte za pomocą ścianek - otwieranej za pomocą narzędzi Rama pośrednia zwiększająca głębokość obudowy o 50 mm - otwieranej manualnie otwieranej za pomocą narzędzi Płyty przepustowe jako wyposażenie dodatkowe 18

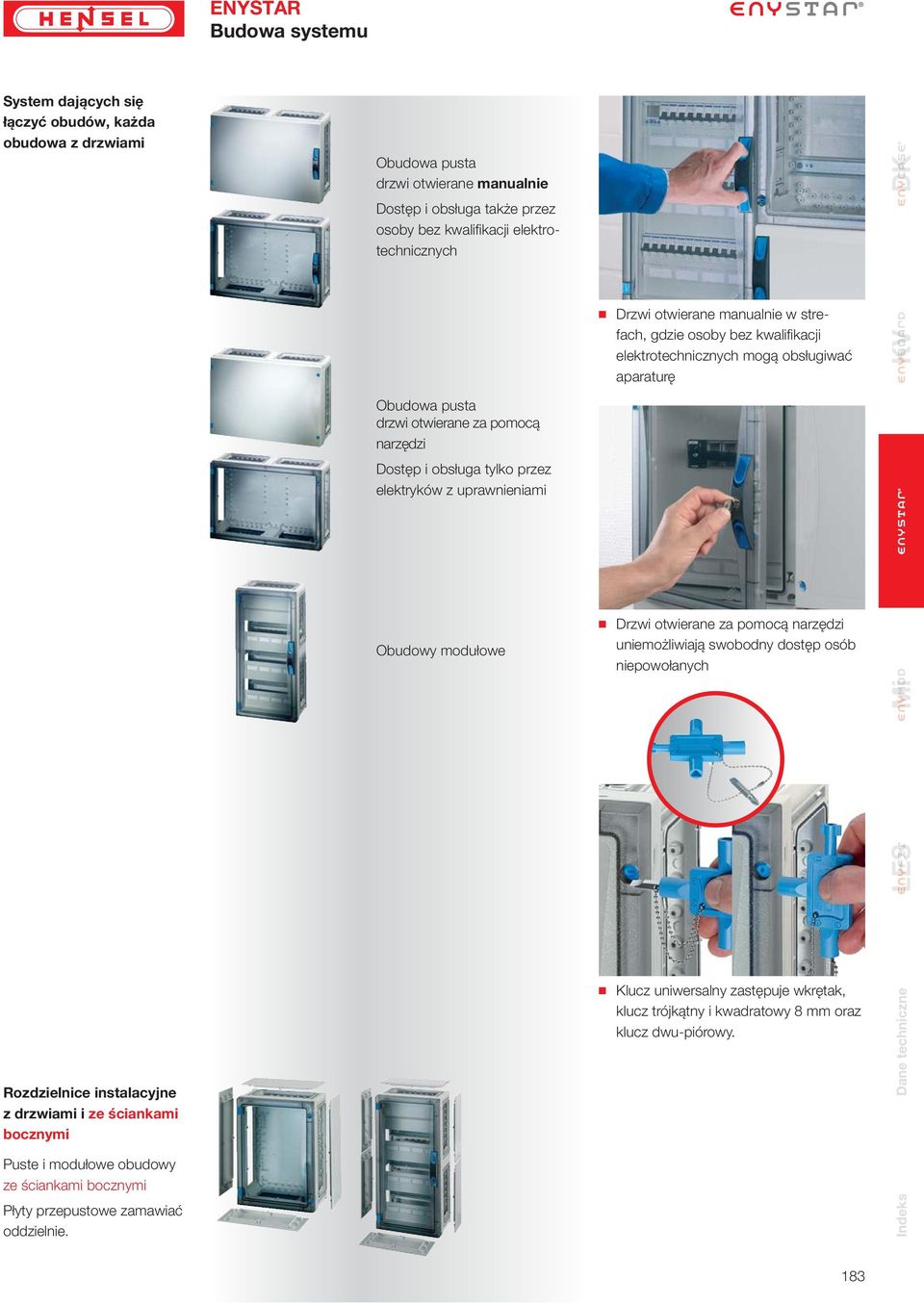

8 EYSTAR Budowa systemu System dających się łączyć obudów, każda obudowa z drzwiami Rozdzielnice instalacyjne z drzwiami i ze ściankami bocznymi Obudowa pusta drzwi otwierane manualnie Dostęp i obsługa także przez osoby bez kwalifi kacji elektrotechnicznych Obudowa pusta drzwi otwierane za pomocą narzędzi Dostęp i obsługa tylko przez elektryków z uprawnieniami Obudowy modułowe Drzwi otwierane manualnie w strefach, gdzie osoby bez kwalifikacji elektrotechnicznych mogą obsługiwać aparaturę Drzwi otwierane za pomocą narzędzi uniemożliwiają swobodny dostęp osób niepowołanych Klucz uniwersalny zastępuje wkrętak, klucz trójkątny i kwadratowy 8 mm oraz klucz dwu-piórowy. Dane techniczne LES Puste i modułowe obudowy ze ściankami bocznymi Płyty przepustowe zamawiać oddzielnie. Indeks 183

9 EYSTAR Budowa systemu Przykłady konfiguracji Łatwe łączenie obudów i rozbudowa rozdzielnicy w dowolnym kierunku Indeks Dane techniczne LES Rozdzielnice do obsługi przez osoby bez kwalifikacji elektrotechnicznych 184 Rozdzielnica rozbudowana na wysokość Przykład 1: rozdzielnica na 7 moduły złożona z dwóch obudów FP 1318 ze ściankami bocznymi Przykład : rozdzielnica z zasilaniem 15 A, obudową na 36 modułów i z obudową z zaciskami i Panel przyłączeniowy Panel przyłączeniowy EYSTAR umożliwia szybki i łatwy montaż elementów takich jak przyciski, przełączniki, ekrany dotykowe i gniazda zasilające. W celu połączenia panelu z obudową stosuję się tą samą technikę połączeń klinowych co w przypadku łączenia obudów. W związku z rosnącymi wymaganiami elastyczność jest bardzo ważna w instalacjach elektrycznych. System EYSTAR umożliwia łączenie i rozbudowę w dowolnym kierunku, umożliwiając tym samym elastyczne dopasowanie kształtu rozdzielnicy do posiadanego miejsca. Wyposażenie dodatkowe takie jak podstawy bezpieczników Rozdzielnice rozbudowane wszerz 1 Panele przyłączeniowe EYSTAR dostępne są bez żadnych aparatów lub w kilku wersjach z gniazdami wtykowymi. instalacyjnych D0, rozłączniki bezpiecznikowe H można zastosować w jednej obudowie z szynami zbiorczymi łącznie z zaciskami bezpośredniego podłączenia.

10 EYSTAR Przykłady konfiguracji Indeks Dane techniczne LES 185

11 EYSTAR Przegląd oferty Obudowy do obsługi także przez osoby bez kwalifikacji elektrotechnicznych Indeks Dane techniczne LES Obudowy puste z przezroczystymi drzwiami Strony FP x16x140 mm FP x16x140 mm ze ściankami bocznymi FP x306x140 mm FP x306x140 mm ze ściankami bocznymi FP x486x140 mm FP x486x140 mm ze ściankami bocznymi FP x306x140 mm FP x306x140 mm ze ściankami bocznymi FP x486x140 mm ze ściankami bocznymi Obudowy puste z nieprzezroczystymi drzwiami Strony FP x16x140 mm FP x16x140 mm ze ściankami bocznymi FP x306x140 mm FP x306x140 mm ze ściankami bocznymi FP x486x140 mm FP x486x140 mm ze ściankami bocznymi FP x306x140 mm FP 0451 Wymiary montażowe 486x306x140 mm ze ściankami bocznymi FP 0471 Wymiary montażowe 306x486x140 mm ze ściankami bocznymi Puste obudowy do montażu urządzeń elektrycznych bezpośrednio na spodzie obudowy, na szynach nośnych lub na płytach montażowych. Wbudowane aparaty muszą być odpowiednie dla obsługi przez osoby bez kwalifikacji elektrotechnicznych lub zostać osłonięte. Obudowy modułowe dla aparatów do 63 A z zaciskami i Strony 0-05 FP x 9 modułów FP x 9 modułów ze ściankami bocznymi FP 119 x 1 modułów FP 118 x1x18 mm ze ściankami bocznymi FP x 1 modułów FP x 1 modułów ze ściankami bocznymi FP 1409 x 7 modułów FP 1408 x 7 modułów ze ściankami bocznymi FP x 17 modułów ze ściankami bocznymi FP x 1 modulówdla wyłącznika głównego Obudowy modułowe dla aparatów do 63 A bez zacisków i Strony Obudowy do zabudowy aparatów modułowych od 9 do 54 modułów. FP x 9 modułów ze ściankami bocznymi FP 115 x 1 modułów ze ściankami bocznymi FP x 1 modułów ze ściankami bocznymi FP x 17 modułów ze ściankami bocznymi

12 EYSTAR Przegląd oferty Obudowy do obsługi także przez osoby bez kwalifikacji elektrotechnicznych Obudowy modułowe dla aparatów do 100 A bez zacisków i Strony FP x 1 modulów FP 149 x 1 modułów FP x 1 modułów FP 1439 x 7 modułów FP x 1 modulów do wyłącznika głównegoo z zaciskami i FP 1100 Obudowa z zaciskami i Obudowy licznikowe Strona 11 FP 1 Do montażu jednego licznika elektronicznego (ehz) FP 13 Do montażu dwóch liczników elektronicznych (ehz) Obudowy z rozłącznikami Strony 18-1 FP A 3 bieg., + FP A 4 bieg. + FP A 3 bieg., + FP A 4 bieg. + FP A 3 bieg., + FP A 4 bieg., FP A 3 bieg., + FP A 4 bieg. + FP A 3 bieg., + Dane techniczne LES Obudowy do zabudowy aparatów modułowych od 1 do 54 modułów. Zastosowanie po konsultacji z miejscowym zakładem energetycznym Obudowy z rozłącznikami według IEC Indeks 187

13 EYSTAR Przegląd oferty Obudowy do obsługi tylko przez elektryków z uprawnieniami Obudowy puste z przezroczystymi drzwiami Strony Obudowy puste z nieprzezroczystymi drzwiami Strony Obudowy licznikowe Strona 10 Obudowy z szynami zbiorczymi Strony 1-13 Indeks Dane techniczne LES Puste obudowy do montażu urządzeń elektrycznych bezpośrednio na spodzie obudowy, na szynach nośnych lub na płytach montażowych. 188 FP x16x140 mm FP x16x140 mm ze ściankami bocznymi FP x306x140 mm FP x306x140 mm ze ściankami bocznymi FP x486x140 mm FP x486x140 mm ze ściankami bocznymi FP x306x140 mm FP x306x140 mm ze ściankami bocznymi FP x486x140 mm ze ściankami bocznymi FP x16x140 mm FP x16x140 mm ze ściankami bocznymi FP x306x140 mm FP x306x140 mm ze ściankami bocznymi FP x486x140 mm FP x486x140 mm ze ściankami bocznymi FP x306x140 mm FP x306x140 mm ze ściankami bocznymi FP x486x140 mm ze ściankami bocznymi FP 11 Do montażu jednego licznika FP 31 Do montażu dwóch liczników lub jednego licznika i szyny nośnej Zastosowanie po konsultacji z miejscowym zakładem energetycznym FP A, 5 bieg. FP A, 5 bieg. FP AP 1 Maskownica szyn zbiorczych. dla 1 MOM *) FP AP 41 Maskownica szyn zbiorczych. dla MOM *) FP BA 70 Zaślepka niewykorzystanego otworu w maskownicy H RT 00C Rozłącznik bezpiecznikowy 3-bieg., 15A, H00C szer. 5 MOM *) ZS RS 18 Podstawa bezpiecznikowa D0, 63 A, szer. MOM *) *) MOM = moduł o szerokości 18 mm Szyny zbiorcze zgodne ze standardem EMC. Szyny i blisko szyn fazowych. Szyna o takiej samej przewodności prądowej jak szyny fazowe.

14 EYSTAR Przegląd oferty Obudowy do obsługi tylko przez elektryków z uprawnieniami Obudowy z rozłącznikami bezpiecznikowymi H Strona 17 FP 411 1xH 00C, 15 A 3 bieg., + FP 41 xh 00C, 15 A 3 bieg., + FP 431 1xH 1, 50 A 3 bieg., + Obudowy z wyłącznikami Strona FP A 3 bieg., + FP A 3 bieg., + Dane techniczne LES Obudowy z rozłącznikami bezpiecznikowymi H według IEC Obudowy z wyłącznikami według IEC Wyłączniki z wyzwalaczem przeciążeniowym i zwarciowym 189 Indeks

15 EYSTAR Obudowy puste z drzwiami przezroczystymi Do obsługi także przez osoby bez kwalifikacji elektrotechnicznych Indeks Dane techniczne LES 190 FP 0140 szer. 16 x wys. 16 x głęb. 140 mm Drzwi otwierane manualnie maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm wielkość obudowy 1 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie FP 0141 szer. 16 x wys. 16 x głęb. 140 mm Drzwi otwierane manualnie Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm wielkość obudowy 1 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie płytę przepustową zamawiać oddzielnie FP 040 szer. 16 x wys. 306 x głęb. 140 mm Drzwi otwierane manualnie maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm wielkość obudowy szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie FP 041 szer. 16 x wys. 306 x głęb. 140 mm Drzwi otwierane manualnie Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm wielkość obudowy szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie płytę przepustową zamawiać oddzielnie Uwaga! Wbudowane aparaty muszą być odpowiednie dla obsługi przez osoby bez kwalifi kacji elektrotechnicznych lub zostać osłonięte Boki 1 1 Boki Boki Boki 3 76

16 EYSTAR Obudowy puste z drzwiami przezroczystymi Do obsługi także przez osoby bez kwalifikacji elektrotechnicznych FP 0340 szer. 16 x wys. 486 x głęb. 140 mm Drzwi otwierane manualnie maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm w ielkość obudowy 3 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk FP 0341 szer. 16 x wys. 486 x głęb. 140 mm Drzwi otwierane manualnie Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm wielkość obudowy 3 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk płytę przepustową zamawiać oddzielnie FP 0440 szer. 486 x wys. 306 x głęb. 140 mm Drzwi otwierane manualnie maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm wielkość obudowy 4 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk FP 0441 szer. 486 x wys. 306 x głęb. 140 mm Drzwi otwierane manualnie Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm wielkość obudowy 4 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk płytę przepustową zamawiać oddzielnie Boki 4 4 Boki Boki Boki 3 4 Dane techniczne LES Uwaga! Wbudowane aparaty muszą być odpowiednie dla obsługi przez osoby bez kwalifi kacji elektrotechnicznych lub zostać osłonięte. 191 Indeks

17 EYSTAR Obudowy puste z drzwiami przezroczystymi Do obsługi także przez osoby bez kwalifikacji elektrotechnicznych Indeks Dane techniczne LES FP 0461 szer. 306 x wys. 486 x głęb. 140 mm Drzwi otwierane manualnie Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm w ielkość obudowy 4 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk płytę przepustową zamawiać oddzielnie Uwaga! Wbudowane aparaty muszą być odpowiednie dla obsługi przez osoby bez kwalifi kacji elektrotechnicznych lub zostać osłonięte Boki

18 EYSTAR Obudowy puste z drzwiami nieprzezroczystymi Do obsługi także przez osoby bez kwalifikacji elektrotechnicznych FP 0150 szer. 16 x wys. 16 x głęb. 140 mm Drzwi otwierane manualnie maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm z nieprzezroczystymi drzwiami wielkość obudowy 1 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie FP 0151 szer. 16 x wys. 16 x głęb. 140 mm Drzwi otwierane manualnie Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm z nieprzezroczystymi drzwiami wielkość obudowy 1 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie płytę przepustową zamawiać oddzielnie FP 050 szer. 16 x wys. 306 x głęb. 140 mm Drzwi otwierane manualnie wielkość obudowy z nieprzezroczystymi drzwiami maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie FP 051 szer. 16 x wys. 306 x głęb. 140 mm Drzwi otwierane manualnie Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm z nieprzezroczystymi drzwiami wielkość obudowy szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie płytę przepustową zamawiać oddzielnie Boki 1 1 Boki Boki Boki 3 76 Dane techniczne LES Uwaga! Wbudowane aparaty muszą być odpowiednie dla obsługi przez osoby bez kwalifi kacji elektrotechnicznych lub zostać osłonięte. 193 Indeks

19 EYSTAR Obudowy puste z drzwiami nieprzezroczystymi Do obsługi także przez osoby bez kwalifikacji elektrotechnicznych Indeks Dane techniczne LES 194 FP 0350 szer. 16 x wys. 486 x głęb. 140 mm Drzwi otwierane manualnie maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm z nieprzezroczystymi drzwiami welkość obudowy 3 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk FP 0351 szer. 16 x wys. 486 x głęb. 140 mm Drzwi otwierane manualnie Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm z nieprzezroczystymi drzwiami wielkość obudowy 3 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk płytę przepustową zamawiać oddzielnie FP 0450 szer. 486 x wys. 306 x głęb. 140 mm Drzwi otwierane manualnie maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm z nieprzezroczystymi drzwiami wielkość obudowy 4 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk FP 0451 szer. 486 x wys. 306 x głęb. 140 mm Drzwi otwierane manualnie Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm z nieprzezroczystymi drzwiami wielkość obudowy 4 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk płytę przepustową zamawiać oddzielnie Uwaga! Wbudowane aparaty muszą być odpowiednie dla obsługi przez osoby bez kwalifi kacji elektrotechnicznych lub zostać osłonięte Boki 4 4 Boki Boki Boki 3 4

20 EYSTAR Obudowy puste z drzwiami nieprzezroczystymi Do obsługi także przez osoby bez kwalifikacji elektrotechnicznych FP 0471 szer. 306 x wys. 486 x głęb. 140 mm Drzwi otwierane manualnie Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm z nieprzezroczystymi drzwiami wielkość obudowy 4 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk płytę przepustową zamawiać oddzielnie Boki Dane techniczne LES Uwaga! Wbudowane aparaty muszą być odpowiednie dla obsługi przez osoby bez kwalifi kacji elektrotechnicznych lub zostać osłonięte. Indeks 195

21 EYSTAR Obudowy puste z drzwiami przezroczystymi Do obsługi tylko przez elektryków z uprawnieniami Indeks Dane techniczne LES FP 0100 szer. 16 x wys. 16 x głęb. 140 mm Drzwi otwierane za pomocą narzędzi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm wielkość obudowy 1 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie FP 0101 szer. 16 x wys. 16 x głęb. 140 mm Drzwi otwierane za pomocą narzędzi Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm wielkość obudowy 1 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie płytę przepustową zamawiać oddzielnie FP 010 szer. 16 x wys. 306 x głęb. 140 mm Drzwi otwierane za pomocą narzędzi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm wielkość obudowy szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie FP 011 szer. 16 x wys. 306 x głęb. 140 mm Drzwi otwierane za pomocą narzędzi Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm wielkość obudowy szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie płytę przepustową zamawiać oddzielnie Boki Boki Boki Boki

22 EYSTAR Obudowy puste z drzwiami przezroczystymi Do obsługi tylko przez elektryków z uprawnieniami FP 0310 szer. 16 x wys. 486 x głęb. 140 mm Drzwi otwierane za pomocą narzędzi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm wielkość obudowy 3 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk FP 0311 szer. 16 x wys. 486 x głęb. 140 mm Drzwi otwierane za pomocą narzędzi Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm wielkość obudowy 3 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk płytę przepustową zamawiać oddzielnie FP 0400 szer. 486 x wys. 306 x głęb. 140 mm Drzwi otwierane za pomocą narzędzi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm wielkość obudowy 4 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk FP 0401 szer. 486 x wys. 306 x głęb. 140 mm Drzwi otwierane za pomocą narzędzi Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm wielkość obudowy 4 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk płytę przepustową zamawiać oddzielnie Boki Boki Boki Boki Indeks Dane techniczne LES 197

23 EYSTAR Obudowy puste z drzwiami przezroczystymi Do obsługi tylko przez elektryków z uprawnieniami Indeks Dane techniczne LES FP 0411 szer. 306 x wys. 486 x głęb. 140 mm Drzwi otwierane za pomocą narzędzi Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm wielkość obudowy 4 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk płytę przepustową zamawiać oddzielnie Boki

24 EYSTAR Obudowa pusta z nieprzezroczystymi drzwiami Do obsługi tylko przez elektryków z uprawnieniami FP 010 szer. 16 x wys. 16 x głęb. 140 mm Drzwi otwierane za pomocą narzędzi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm z nieprzezroczystymi drzwiami wielkość obudowy 1 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie FP 011 szer. 16 x wys. 16 x głęb. 140 mm Drzwi otwierane za pomocą narzędzi Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm z nieprzezroczystymi drzwiami wielkość obudowy 1 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie płytę przepustową zamawiać oddzielnie FP 030 szer. 16 x wys. 306 x głęb. 140 mm Drzwi otwierane za pomocą narzędzi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm z nieprzezroczystymi drzwiami wielkość obudowy szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie FP 031 szer. 16 x wys. 306 x głęb. 140 mm Drzwi otwierane za pomocą narzędzi Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm z nieprzezroczystymi drzwiami wielkość obudowy szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie płytę przepustową zamawiać oddzielnie Boki Boki Boki Boki Indeks Dane techniczne LES 199

25 EYSTAR Obudowa pusta z nieprzezroczystymi drzwiami Do obsługi tylko przez elektryków z uprawnieniami Indeks Dane techniczne LES FP 0330 szer. 16 x wys. 486 x głęb. 140 mm Drzwi otwierane manualnie maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm z nieprzezroczystymi drzwiami w ielkość obudowy 3 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk FP 0331 szer. 16 x wys. 486 x głęb. 140 mm Drzwi otwierane za pomocą narzędzi Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm z nieprzezroczystymi drzwiami wielkość obudowy 3 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk płytę przepustową zamawiać oddzielnie FP 040 szer. 486 x wys. 306 x głęb. 140 mm Drzwi otwierane za pomocą narzędzi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm z nieprzezroczystymi drzwiami wielkość obudowy 4 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk FP 041 szer. 486 x wys. 306 x głęb. 140 mm Drzwi otwierane za pomocą narzędzi Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm z nieprzezroczystymi drzwiami w ielkość obudowy 4 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk płytę przepustową zamawiać oddzielnie Boki Boki Boki Boki

26 EYSTAR Obudowa pusta z nieprzezroczystymi drzwiami Do obsługi tylko przez elektryków z uprawnieniami FP 0431 szer. 306 x wys. 486 x głęb. 140 mm Drzwi otwierane za pomocą narzędzi Ze ściankami bocznymi maks. głębokość montażowa z zamontowaną płytą montażową 136 mm, przy wbudowanej szynie nośnej 15 mm z nieprzezroczystymi drzwiami wielkość obudowy 4 szyny nośne, płyty montażowe lub płyty zabudowy zamawiać oddzielnie kliny mocujące do łączenia obudów: 6 sztuk płytę przepustową zamawiać oddzielnie Boki Indeks Dane techniczne LES 01

27 EYSTAR Obudowy do montażu aparatów modułowych do 63 A Do obsługi także przez osoby bez kwalifikacji elektrotechnicznych Indeks Dane techniczne LES FP modułów: 1 x 9 1 rząd wielkość obudowy 1 zaciski bezśrubowe FIXCOECT jako i dla każdego z potencjałów i (ilość x przekrój) x 5 mm², 8 x 4 mm², Cu do instalacji aparatury modułowej do 63 A zgodnie z DI drzwi otwierane manualnie z zaślepkami zakrywającymi otwór na urządzenia z szyldami opisowymi FP modułów: 1 x 9 Ze ściankami bocznymi 1 rząd wielkość obudowy 1 zaciski bezśrubowe FIXCOECT jako i dla każdego z potencjałów i (ilość x przekrój) x 5 mm², 8 x 4 mm², Cu do instalacji aparatury modułowej do 63 A zgodnie z DI drzwi otwierane manualnie z zaślepkami zakrywającymi otwór na urządzenia z szyldami opisowymi płytę przepustową zamawiać oddzielnie FP moduły: x 1 rzędy wielkość obudowy zaciski bezśrubowe FIXCOECT jako i dla każdego z potencjałów i (ilość x przekrój) 3 x 5 mm², 1 x 4 mm², Cu do instalacji aparatury modułowej do 63 A zgodnie z DI d rzwi otwierane manualnie z zaślepkami zakrywającymi otwór na urządzenia z szyldami opisowymi Boki Boki Boki

28 EYSTAR Obudowy do montażu aparatów modułowych do 63 A Do obsługi także przez osoby bez kwalifikacji elektrotechnicznych FP moduły: x 1 Ze ściankami bocznymi rzędy wielkość obudowy zaciski bezśrubowe FIXCOECT jako i dla każdego z potencjałów i (ilość x przekrój) 3 x 5 mm², 1 x 4 mm², Cu do instalacji aparatury modułowej do 63 A zgodnie z DI drzwi otwierane manualnie z zaślepkami zakrywającymi otwór na urządzenia z szyldami opisowymi płytę przepustową zamawiać oddzielnie FP modułów: 3 x 1 3 rzędy wielkość obudowy 3 zaciski bezśrubowe FIXCOECT jako i dla każdego z potencjałów i (ilość x przekrój) 6 x 5 mm², 4 x 4 mm², Cu do instalacji aparatury modułowej do 63 A zgodnie z DI drzwi otwierane manualnie z zaślepkami zakrywającymi otwór na urządzenia z szyldami opisowymi kliny mocujące do łączenia obudów: 6 sztuk FP modułów: 3 x 1 Ze ściankami bocznymi 3 rzędy wielkość obudowy 3 zaciski bezśrubowe FIXCOECT jako i dla każdego z potencjałów i (ilość x przekrój) 6 x 5 mm², 4 x 4 mm², Cu do instalacji aparatury modułowej do 63 A zgodnie z DI drzwi otwierane manualnie z zaślepkami zakrywającymi otwór na urządzenia z szyldami opisowymi kliny mocujące do łączenia obudów: 6 sztuk płytę przepustową zamawiać oddzielnie Boki Boki Boki Indeks Dane techniczne LES 03

29 EYSTAR Obudowy do montażu aparatów modułowych do 63 A Do obsługi także przez osoby bez kwalifikacji elektrotechnicznych FP moduły: x Boki 3 4 Indeks Dane techniczne LES rzędy w ielkość obudowy 4 zaciski bezśrubowe FIXCOECT jako i dla każdego z potencjałów i (ilość x przekrój) 6 x 5 mm², 4 x 4 mm², Cu do instalacji aparatury modułowej do 63 A zgodnie z DI drzwi otwierane manualnie z zaślepkami zakrywającymi otwór na urządzenia z szyldami opisowymi kliny mocujące do łączenia obudów: 6 sztuk FP moduły: x 7 Ze ściankami bocznymi rzędy wielkość obudowy 4 zaciski bezśrubowe FIXCOECT jako i dla każdego z potencjałów i (ilość x przekrój) 6 x 5 mm², 4 x 4 mm², Cu do instalacji aparatury modułowej do 63 A zgodnie z DI drzwi otwierane manualnie z zaślepkami zakrywającymi otwór na urządzenia z szyldami opisowymi kliny mocujące do łączenia obudów: 6 sztuk płytę przepustową zamawiać oddzielnie FP modułów: 3 x 17 Ze ściankami bocznymi 3 rzędy wielkość obudowy 4 zaciski bezśrubowe FIXCOECT jako i dla każdego z potencjałów i (ilość x przekrój) 6 x 5 mm², 4 x 4 mm², Cu do instalacji aparatury modułowej do 63 A zgodnie z DI drzwi otwierane manualnie z zaślepkami zakrywającymi otwór na urządzenia z szyldami opisowymi kliny mocujące do łączenia obudów: 6 sztuk płytę przepustową zamawiać oddzielnie Boki Boki

30 EYSTAR Obudowy do montażu aparatów modułowych do 63 A Do obsługi także przez osoby bez kwalifikacji elektrotechnicznych FP modułów: 1 x 1 Dla urządzeń o budowie modułowej 1 rząd wielkość obudowy z 1 szyną nośną o szerokości 16 mm (do głębokości montażowej 7 mm) do instalacji urządzeń do 100 A zgodnie z DI dla każdego z potencjałów i (ilość x przekrój) x 5 mm², 4 x 16 mm², Cu i płyty osłaniającej wnętrze z wymienną tabliczką opisową Przykładowa rozdzielnica: x FP moduły: 6 x 1 Ze ściankami bocznymi x 3 rzędy dla każdego z potencjałów i (ilość x przekrój): 6 x 5 mm, Cu 4 x 4 mm, Cu łączniki obudów w komplecie: 6 sztuk płytę przepustową zamawiać oddzielnie stopień ochrony: IP Boki 4 4 Boki Boki Dane techniczne LES Indeks

31 EYSTAR Obudowy do montażu aparatów modułowych do 63 A Do obsługi także przez osoby bez kwalifikacji elektrotechnicznych Indeks Dane techniczne LES FP modułów: 1 x 1 Bez zacisków i Ze ściankami bocznymi 1 rząd wielkość obudowy 1 do instalacji aparatury modułowej do 63 A zgodnie z DI zaciski / zamawiać oddzielnie drzwi otwierane manualnie z zaślepkami zakrywającymi otwór na urządzenia z szyldami opisowymi płytę przepustową zamawiać oddzielnie FP moduły: x 1 Bez zacisków i Ze ściankami bocznymi rzędy wielkość obudowy zaciski / zamawiać oddzielnie do instalacji aparatury modułowej do 63 A zgodnie z DI drzwi otwierane manualnie z zaślepkami zakrywającymi otwór na urządzenia z szyldami opisowymi płytę przepustową zamawiać oddzielnie FP modułów: 3 x 1 Bez zacisków i Ze ściankami bocznymi 3 rzędy wielkość obudowy 3 zaciski / zamawiać oddzielnie do instalacji aparatury modułowej do 63 A zgodnie z DI drzwi otwierane manualnie z zaślepkami zakrywającymi otwór na urządzenia z szyldami opisowymi kliny mocujące do łączenia obudów: 6 sztuk płytę przepustową zamawiać oddzielnie Boki Boki Boki

32 EYSTAR Obudowy do montażu aparatów modułowych do 63 A Do obsługi także przez osoby bez kwalifikacji elektrotechnicznych FP modułów: 3 x 17 Bez zacisków i Ze ściankami bocznymi 3 rzędy wielkość obudowy 4 zaciski / zamawiać oddzielnie do instalacji aparatury modułowej do 63 A zgodnie z DI drzwi otwierane manualnie z zaślepkami zakrywającymi otwór na urządzenia z szyldami opisowymi kliny mocujące do łączenia obudów: 6 sztuk płytę przepustową zamawiać oddzielnie Boki Indeks Dane techniczne LES 07

33 EYSTAR Obudowy modułowe do montażu aparatów modułowych do 100 A Do obsługi także przez osoby bez kwalifikacji elektrotechnicznych Indeks Dane techniczne LES FP modułów: 1 x 1 Bez zacisków i 1 rząd wielkość obudowy 1 do instalacji aparatury modułowej do 100 A zgodnie z DI w przypadku potrzeby użycia zacisków i stosować obudowy FP 1100 drzwi otwierane manualnie z zaślepkami zakrywającymi otwór na urządzenia z szyldami opisowymi FP moduły: x 1 Bez zacisków i rzędy wielkość obudowy do instalacji aparatury modułowej do 100 A zgodnie z DI w przypadku potrzeby użycia zacisków i stosować obudowy FP 1100 drzwi otwierane manualnie z zaślepkami zakrywającymi otwór na urządzenia z szyldami opisowymi FP modułów: 3 x 1 Bez zacisków i 3 rzędy wielkość obudowy 3 do instalacji aparatury modułowej do 100 A zgodnie z DI w przypadku potrzeby użycia zacisków i stosować obudowy FP 1100 drzwi otwierane manualnie z zaślepkami zakrywającymi otwór na urządzenia z szyldami opisowymi kliny mocujące do łączenia obudów: 6 sztuk FP moduły: x 7 Bez zacisków i rzędy wielkość obudowy 4 do instalacji aparatury modułowej do 100 A zgodnie z DI w przypadku potrzeby użycia zacisków i stosować obudowy FP 1100 drzwi otwierane manualnie z zaślepkami zakrywającymi otwór na urządzenia z szyldami opisowymi kliny mocujące do łączenia obudów: 6 sztuk Boki Boki Boki Boki

34 EYSTAR Obudowy modułowe do montażu aparatów modułowych do 100 A Do obsługi także przez osoby bez kwalifikacji elektrotechnicznych FP modułów: 1 x 1 Dla urządzeń o budowie modułowej 1 rząd wielkość obudowy z 1 szyną nośną o szerokości 16 mm (do głębokości montażowej 7 mm) do instalacji aparatury modułowej do 100 A zgodnie z DI dla każdego z potencjałów i (ilość x przekrój) x 5 mm², 4 x 16 mm², Cu i płyty osłaniającej wnętrze z wymienną tabliczką opisową FP 1100 Obudowa z zaciskami i Dla każdego potencjału i : 1 x 1,5-16 mm², 1 x 4-35 mm², Cu prąd znamionowy: 15 A w ielkość obudowy 1 z nieprzezroczystymi drzwiami drzwi otwierane za pomocą narzędzi Przykładowa rozdzielnica: 100 A zasilanie 36 modułów: 3 x 1 Obudowy: 1 x FP x FP x FP 1100 Wyposażenie dodatkowe: x FP VP 18 4 x FP VP 7 x FP VP 36 1 x FP FM 63 1 x FP FM 5 1 Boki 1 4 Boki 4 3 Boki Boki Boki Dane techniczne LES Indeks 09

35 EYSTAR Obudowy licznikowe Do obsługi tylko przez elektryków z uprawnieniami Indeks Dane techniczne LES FP 11 Maks. głębokość montażowa: 136 mm łącznie z mocowaniem licznika wielkość obudowy z astosowanie po uzgodnieniu z miejscowym zakładem energetycznym do liczników z mocowaniem trzypunktowym drzwi otwierane za pomocą narzędzi FP 31 Maks. głębokość montażowa: 136 mm łącznie z mocowaniami licznika lub 1 licznika z dodatkową szyną nośną wielkość obudowy 3 zastosowanie po uzgodnieniu z miejscowym zakładem energetycznym do liczników z mocowaniem trzypunktowym drzwi otwierane za pomocą narzędzi kliny mocujące do łączenia obudów: 6 sztuk Boki Boki

36 EYSTAR Obudowa licznikowa Do obsługi także przez osoby bez kwalifikacji elektrotechnicznych FP 1 Maks. głębokość montażowa: 95 mm Z adapterem licznikowym BKE-I do montażu 1 licznika elektronicznego (ehz) wielkość obudowy z przewodami przyłączeniowymi długość przewodów przyłączeniowych: przewód zasilający 4 x 1000 mm, przewód odpływowy 3 x 1000 mm zastosowanie po uzgodnieniu z miejscowym zakładem energetycznym drzwi otwierane manualnie FP 13 Maks. głębokość montażowa: 95 mm Z adapterem licznikowym BKE-I do montażu liczników elektronicznych (ehz) wielkość obudowy z przewodami przyłączeniowymi długość przewodów przyłączeniowych: przewód zasilający 4 x 1000 mm, przewód odpływowy 3 x 1000 mm zastosowanie po uzgodnieniu z miejscowym zakładem energetycznym drzwi otwierane manualnie Boki Boki 3 70 Dane techniczne LES Przykład zastosowania: obudowa Enystar z zamontowanym licznikiem elektronicznym (ehz) Indeks 11

37 EYSTAR Obudowy z szynami zbiorczymi Do obsługi tylko przez elektryków z uprawnieniami FP 31 Prąd znamionowy szyn zbiorczych 50 A 3 Boki 3 Indeks Dane techniczne LES wielkość obudowy szyna z identyczną obciążalnością prądową co szyny fazowe szerokość instalacyjna: 16 mm miejsce na 1 modułów drzwi otwierane za pomocą narzędzi apięcie znamionowe U n = 690 V AC Ilość szyn zbiorczych 5 Grubość szyny zbiorczej L1-L3,, : 5 mm Odstęp między środkami szyn 60 mm zbiorczych Wymagane odległości między 16 mm wspornikami szyn zbiorczych FP 340 Prąd znamionowy szyn zbiorczych 50 A w ielkość obudowy 4 szyna z identyczną obciążalnością prądową co szyny fazowe miejsce na modułów drzwi otwierane za pomocą narzędzi kliny mocujące do łączenia obudów: 6 sztuk apięcie znamionowe U n = 690 V AC Ilość szyn zbiorczych 5 Grubość szyny zbiorczej L1-L3,, : 5 mm Odstęp między środkami szyn 60 mm zbiorczych Wymagane odległości między wspornikami szyn zbiorczych 180 mm 88 mm FP SV 5 Łączniki szyn zbiorczych Do szyn 50 A, 5-bieg. do łączenia szyn zbiorczych w obudowach EYSTAR Boki

38 EYSTAR Maskownice i aparaty zabezpieczające naszynowe FP AP 1 Maskownica naszynowych urządzeń bezpiecznikowych Jako ochrona przed dotykiem w obudowach wielkości do obudów z szynami zbiorczymi z zabezpieczeniami typu H RT 00C i ZS RS 18 otwór: wys. 160 x szer. 16 mm miejsce na 1 modułów FP AP 41 Maskownica naszynowych urządzeń bezpiecznikowych Jako ochrona przed dotykiem w obudowach wielkości 4 do obudów z szynami zbiorczymi z zabezpieczeniami typu H RT 00C i ZS RS 18 otwór: wys. 160 x szer. 180 mm i wys. 160 x szer. 88 mm miejsce na modułów FP BA 70 Zaślepka szer. 16 x wys. 160 mm do osłony pustych miejsc i zacisków mm² zamontowanych na szynach zbiorczych do zatrzaskowego montażu w maskownicach naszynowych urządzeń bezpiecznikowych szerokość 7 modułów możliwość podziału co 18 mm H RT 00C Rozłącznik bezpiecznikowy 15 A, H 00C, 3-bieg. do montażu na szynach zbiorczych przyłącze 1,5 50 mm², Cu, dla żył okrągłych szer. : 90 mm x wys.: 160 mm, 5 modułów apięcie znamionowe Prąd znamionowy jednego obwodu Grubość szyny zbiorczej Odstęp między środkami szyn zbiorczych Moment dokręcania zacisku ZS RS 18 U n = 690 V AC I nc = 100 A 5 mm 60 mm 4,0 m zacisk ramowy Podstawa bezpieczników instalacyjnych 63 A, 3-bieg. do bezpieczników instalacyjnych D0, E 18, system tulejek kalibrujących do montażu na szynach zbiorczych przyłącze: 1,5-16 mm², Cu, 3-bieg. szer.: 36 mm x wys.: 160 mm, moduły Dane techniczne LES apięcie znamionowe Prąd znamionowy jednego obwodu Grubość szyny zbiorczej Odstęp między środkami szyn zbiorczych U n = 400 V a.c. I nc = 50,4 A 5 mm 60 mm Indeks 13

39 EYSTAR Zaciski bezpośredniego przyłączania do szyn zbiorczych Indeks Dane techniczne LES Zaciski przyłączeniowe do szyn zbiorczych przewodów oraz izolowanych szyn elastycznych Uwaga: w celu zachowania bezpiecznych odstępów izolacyjnych konieczne jest pozostawienie odstępu 10 mm między przewodami różnych faz i 15 mm między częściami pod napięciem i metalowymi elementami rozdzielnicy. Typ Przekrój Rodzaj przewodu Izolowana szyna elastyczna Szyna zbiorcza KS 16 F 1,5-16 mm Cu... x 5 mm 4 m KS 35 F 4-35 mm Cu 100 A: VS A: VS 160 KS 70 F mm Cu 100 A: VS A: VS x 5 mm 6 m Moment dokręcania... x 5 mm 10 m KS 150 F mm Cu/Al* 50 A: VS 50 1 x 5 mm / 1 x 10 mm KS 40/1 Cu mm AM RK 150 Al mm Cu / Al* 1 x 5 mm / 1 x 10 mm Moduł przyłączeniowy mm² do montażu w obudowach szynowych z maskownicą 5 bieg. szer. 8 modułów L1-L3, : mm², Cu : mm², Cu 50 A: VS A: VS 160 * Przewody aluminiowe przed podłączeniem należy przygotować zgodnie z odpowiednimi zaleceniami technicznymi, patrz informacja techniczna dot. przewodów aluminiowych. 1 m 40 m 1 x 5 mm 1,0 m L1-L3, 10,0 m 14

40 Szerokość 11 mm L 16 mm L 1 mm L 34 mm L 34 mm L 144 mm W obudowach z szynami zbiorczymi L L L L L W obudowach z szynami zbiorczymi z aparatami zabezpieczającymi L L L L L L L L L L L W obudowach z szynami zbiorczymi z aparatami zabezpieczającymi i zaślepkami pustych miejsc L L L L L L L L L Dane techniczne LES ędzynarodowe oznaczenia żył kabli r (rigid) = sztywna sol (solid) = jednodrutowa s (stranded) = wielodrutowa żyła okrągła żyła sektorowa żyła okrągła żyła sektorowa f (flexible) = elastyczna z gazoszczelnie zaprasowaną końcówką Indeks 15

41 EYSTAR Możliwości montażowe obudów z szynami zbiorczymi Obudowy szynowe z maskownicami i aparaturą zabezpieczającą Aparaty zabezpieczające i zaciski bezpośredniego przyłączania do szyn zbiorczych Indeks Dane techniczne LES FP AP 1 FP AP 41 FP 31 1 MOM Obudowy szynowe bez maskownic i aparatury zabezpieczającej FP 31 1 MOM L1 L L3 MOM = moduł o szer. 18 mm L1 L L3 MOM = moduł o szer. 18 mm FP MOM + 16 MOM FP MOM + 16 MOM Obsługa przez osoby bez kwalifikacji ZS RS 18 MOM Obsługa tylko dla elektryków z uprawnieniami H RT 00C 5 MOM Zaciski bezpośredniego przyłączania do szyn zbiorczych 5x KS 16 F 3 MOM FP BA 70 7 MOM 5x KS 35 F 3 MOM 5x KS 16 F 3 MOM 5x KS 35 F 3 MOM 5x KS 70 F 6 MOM 5x KS 70 F 6 MOM 5x KS 150 F 8 MOM AM RK MOM 16

42 EYSTAR Obudowy z rozłącznikami bezpiecznikowymi H, rozłączniki wg IEC Do obsługi tylko przez elektryków z uprawnieniami FP x rozłącznik bezpiecznikowy 15 A, H 00C, 3-bieg. z zaciskami i do przewodów miedzianych p rzyłącze:,5-50 mm², Cu możliwość zmiany przestrzeni przyłączeniowej góra/dół drzwi otwierane za pomocą narzędzi wielkość obudowy apięcie znamionowe U n = 690 V AC Prąd znamionowy jednego I nc = 100 A obwodu Ilość obwodów prądowych 1 Moment dokręcania zacisku 4,0 m zacisk ramowy FP 41 x rozłącznik bezpiecznikowy 15 A, H 00C, 3-bieg. z zaciskami i do przewodów miedzianych przyłącze (zasilanie):,5 35 mm², Cu, przyłącze (odpływ):,5 50 mm², Cu możliwość zmiany przestrzeni przyłączeniowej góra/dół w połączeniu z przewodem zasilającym drzwi otwierane za pomocą narzędzi wielkość obudowy apięcie znamionowe U n = 690 V AC Prąd znamionowy jednego I nc = 100 A obwodu Ilość obwodów prądowych Moment dokręcania zacisku 4,0 m zacisk ramowy FP x rozłącznik bezpiecznikowy 50 A, H 1, 3-bieg. z zaciskami i do przewodów miedzianych przyłącze M 10 / VS 50 + VA 400 (szczegóły - patrz Dane techniczne) możliwość zmiany przestrzeni przyłączeniowej góra/dół drzwi otwierane za pomocą narzędzi kliny mocujące do łączenia obudów: 6 sztuk wielkość obudowy 3 apięcie znamionowe U n = 690 V AC Prąd znamionowy jednego I nc = 00 A obwodu Ilość obwodów prądowych Boki Boki Boki Dane techniczne LES Indeks 17

43 EYSTAR Obudowy rozłącznikowe, z rozłącznikami wg IEC Do obsługi także przez osoby bez kwalifikacji elektrotechnicznych Indeks Dane techniczne LES FP 5101 Rozłącznik 63 A 3 bieguny + + przyłącze:,5-35 mm², Cu lub VS 100 d rzwi otwierane manualnie możliwość blokady w pozycji "wyłączony" wielkość obudowy 1 apięcie znamionowe U n = 690 V AC Prąd znamionowy jednego I nc = 50,4 A obwodu Ilość obwodów prądowych 1 Zdolność łączeniowa 30 kw AC-3A/B 400 V a.c. FP 5103 Rozłącznik 63 A 4 bieguny + przyłącze:,5-35 mm², Cu lub VS 100 drzwi otwierane manualnie możliwość blokady w pozycji "wyłączony" wielkość obudowy 1 apięcie znamionowe U n = 690 V AC Prąd znamionowy jednego I nc = 50,4 A obwodu Ilość obwodów prądowych 1 Zdolność łączeniowa 30 kw AC-3A/B 400 V a.c. FP 510 Rozłącznik 100 A 3 bieguny + + przyłącze: mm², Cu lub VS 100 drzwi otwierane manualnie możliwość blokady w pozycji "wyłączony" wielkość obudowy 1 apięcie znamionowe U n = 690 V AC Prąd znamionowy jednego I nc = 80 A obwodu Ilość obwodów prądowych 1 Zdolność łączeniowa 40 kw AC-3A/B 400 V a.c A 1 Boki A 1 Boki A 1 Boki

44 EYSTAR Obudowy rozłącznikowe, z rozłącznikami wg IEC Do obsługi także przez osoby bez kwalifikacji elektrotechnicznych FP 5104 Rozłącznik 100 A 4 bieguny + p rzyłącze: mm², Cu lub VS 100 drzwi otwierane manualnie możliwość blokady w pozycji "wyłączony" wielkość obudowy 1 apięcie znamionowe U n = 690 V AC Prąd znamionowy jednego I nc = 80 A obwodu Ilość obwodów prądowych 1 Zdolność łączeniowa 40 kw AC-3A/B 400 V a.c. FP 501 Rozłącznik 15 A 3 bieguny + + przyłącze: 70 mm², Cu lub VS 160 drzwi otwierane manualnie możliwość blokady w pozycji "wyłączony" możliwość zmiany przestrzeni przyłączeniowej góra/dół wielkość obudowy apięcie znamionowe U n = 690 V AC Prąd znamionowy jednego I nc = 100 A obwodu Ilość obwodów prądowych 1 Zdolność łączeniowa 55 kw AC-3A/B 400 V a.c. FP 50 Rozłącznik 15 A 4 bieguny + przyłącze: 70 mm², Cu lub VS 160 drzwi otwierane manualnie możliwość blokady w pozycji "wyłączony" możliwość zmiany przestrzeni przyłączeniowej góra/dół wielkość obudowy apięcie znamionowe U n = 690 V AC Prąd znamionowy jednego I nc = 100 A obwodu Ilość obwodów prądowych 1 Zdolność łączeniowa 55 kw AC-3A/B 400 V a.c A 1 Boki Boki Boki 3 70 Indeks Dane techniczne LES 19
