1 Nowe dane w zasobie nowe produkty kartograficzne Wrocław Pawłowice, 6-7 maja 2013 r. Ewa Pachniewicz Mariusz Maciak

2 Państwowy rejestr granic i powierzchni jednostek podziałów terytorialnych kraju

3 Państwowy rejestr granic i powierzchni jednostek podziałów terytorialnych kraju W 2010 r. znowelizowano ustawę Prawo geodezyjne i kartograficzne oraz opublikowano ustawę o infrastrukturze informacji przestrzennej, które rozszerzyły zakres informacji gromadzonych w rejestrze. Poza dotychczas zbieranymi danymi trójstopniowego zasadniczego podziału terytorialnego kraju w rejestrze gromadzone są granice specjalne oraz dane dotyczące adresów budynków wraz z lokalizacją przestrzenną. W bazie PRG znajdą się dane dotyczące: 1) granic państwa 2) granic jednostek podziałów terytorialnych kraju, w tym w szczególności: zasadniczego trójstopniowego podziału terytorialnego państwa, podziału kraju na potrzeby ewidencji gruntów i budynków, podziału kraju na potrzeby statystyki publicznej, podziału kraju ze względu na właściwość miejscową sądów

4 Państwowy rejestr granic i powierzchni jednostek podziałów terytorialnych kraju podziału kraju ze względu na właściwość miejscową organów i jednostek organizacyjnych administracji specjalnej, w szczególności: archiwów państwowych, urzędów skarbowych, izb skarbowych, nadleśnictw, regionalnych dyrekcji Lasów Państwowych, regionalnych zarządów gospodarki wodnej, urzędów morskich, 3) granic pasa nadbrzeżnego, granic portów i przystani morskich, morskiej linii brzegowej, linii podstawowej i granicy morza terytorialnego Rzeczypospolitej Polskiej, 4) pola powierzchni jednostek zasadniczego trójstopniowego podziału terytorialnego państwa, pola powierzchni obszarów morskich Rzeczypospolitej Polskiej oraz pola powierzchni jednostek podziału kraju na potrzeby ewidencji gruntów i budynków, 5) adresów i ich lokalizacji przestrzennej;

5 Państwowy rejestr granic i powierzchni jednostek podziałów terytorialnych kraju Wdrożenie rozwiązań związanych z prowadzeniem rejestrów adresowych jest realizowane w ramach projektu TERYT 2. Główny Urząd Geodezji i Kartografii udostępnił gminom aplikację internetową, stanowiącą integralną część systemu teleinformatycznego państwowego rejestru granic i powierzchni jednostek podziałów terytorialnych kraju, która umożliwia prowadzenie w systemie teleinformatycznym ewidencji miejscowości, ulic i adresów. Aplikacja jest udostępniona użytkownikom za pomocą Internetu, w oparciu o rozwiązanie typu klient-serwer. Aplikacja wraz z bazą danych jest umieszczona na serwerach Głównego Urzędu Geodezji i Kartografii, natomiast interfejs użytkownika jest udostępniona poprzez Internet. Aplikacja umożliwia realizację zadań związanych z prowadzeniem ewidencji miejscowości, ulic i adresów zgodnie z wymaganiami prawnymi. Najważniejsze funkcje aplikacji to: - obsługa wniosków o nadanie numeru porządkowego budynków, - dodawanie, usuwanie, modyfikowanie obiektów ujawnionych w bazie danych, - przygotowywanie określonych prawem raportów i zestawień, np. adresów, zawiadomień o nadaniu numeru porządkowego budynku zestawienia adresów, -nadawanie lokalizacji przestrzennej adresom

6 Państwowy rejestr granic i powierzchni jednostek podziałów terytorialnych kraju Baza punktów adresowych: - prowadzona na poziomie centralnym, - zawiera dane dotyczące adresów i ich lokalizacji przestrzennej, - aktualizowana na bieżąco na podstawie EMUiA, - inicjalna postać danych powstała na podstawie danych opracowanych w ramach projektów GBDOT i Geoportal2

7 Baza Danych Obiektów Topograficznych

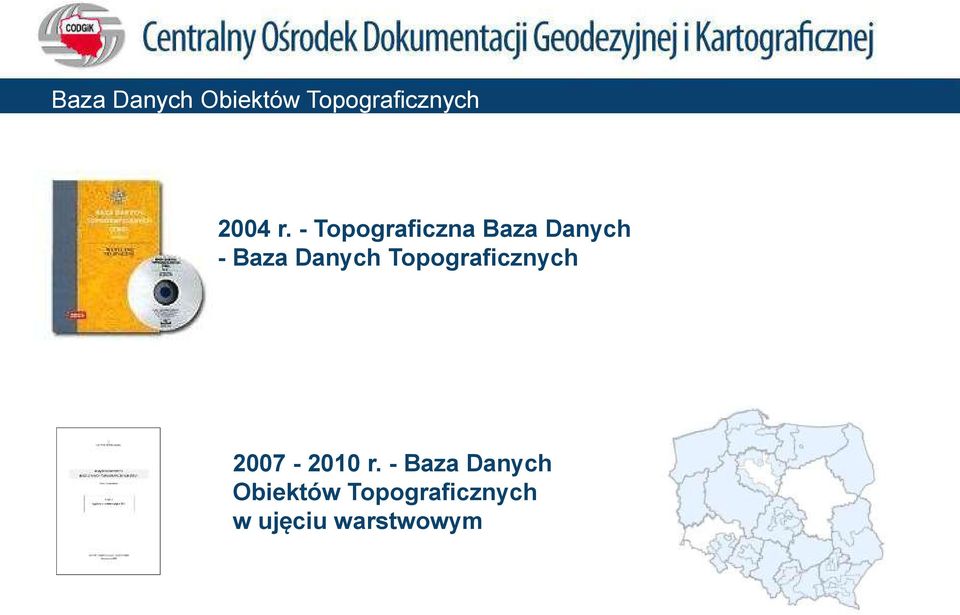

8 Baza Danych Obiektów Topograficznych 2004 r. - Topograficzna Baza Danych - Baza Danych Topograficznych r. - Baza Danych Obiektów Topograficznych w ujęciu warstwowym

9 Baza Danych Obiektów Topograficznych 2010 r. Baza Danych Obiektów Topograficznych, wykonywana w ramach projektu Georeferencyjna Baza Danych Obiektów Topograficznych wraz z krajowym systemem zarządzania.

10 Baza Danych Obiektów Topograficznych Projekt georeferencyjna baza danych obiektów topograficznych wraz z krajowym systemem zarządzania jest finansowany jest ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach 7. osi Priorytetowej Programu Operacyjnego Innowacyjna Gospodarka Społeczeństwo informacyjne budowa elektronicznej administracji. Projekt zakłada zrealizowanie następujących przedsięwzięć: - Budowa Bazy Danych Obiektów Topograficznych (BDOT) dla obszaru całego kraju. - Modernizacja podstawowej osnowy wysokościowej - Ortofotomapa - Budowa Krajowego Systemu Zarządzania Bazą Danych Obiektów Topograficznych (KSZBDOT). - Budowa centrum zapasowego Krajowego Systemu Zarządzania Bazą Danych Obiektów Topograficznych - Umożliwienie dostępu do systemu i do baz danych poprzez geoportal.gov.pl

11 Baza Danych Obiektów Topograficznych I etap dostosowania istniejących baz danych do jednego schematu aplikacyjnego.

12 Baza Danych Obiektów Topograficznych W grudniu 2011 roku weszło w życie ROZPORZĄDZENIE MINISTRA SPRAW WEWNĘTRZNYCH I ADMINISTRACJI z dnia 17 listopada, w sprawie bazy danych obiektów topograficznych oraz bazy danych obiektów ogólnogeograficznych, a także standardowych opracowań kartograficznych. W chwili obecnej realizowane jest zamówienie na Uzupełnienie i aktualizację istniejących zbiorów bazy danych obiektów topograficznych oraz dostosowanie do struktur określonych w Rozporządzeniu.

13 Baza Danych Obiektów Topograficznych 2011 r. - Opis Baz Danych Obiektów Topograficznych i Ogólnogeograficznych oraz standardy techniczne tworzenia map

14 Baza Danych Obiektów Topograficznych Uzupełnienie i aktualizacja istniejących zbiorów bazy danych obiektów topograficznych (..) - zamówienie realizowane przez GUGiK. Dostawa BDOT10k poprzez Dostosowanie bazy danych obiektów topograficznych (..) - zamówienie realizowane przez Urząd Marszałkowski Województwa Łódzkiego. Aktualizacja i dostosowanie bazy danych obiektów topograficznych (TBD) do struktur BDOT10k (..) zamówienie realizowane przez Urząd Marszałkowski Województwa Śląskiego

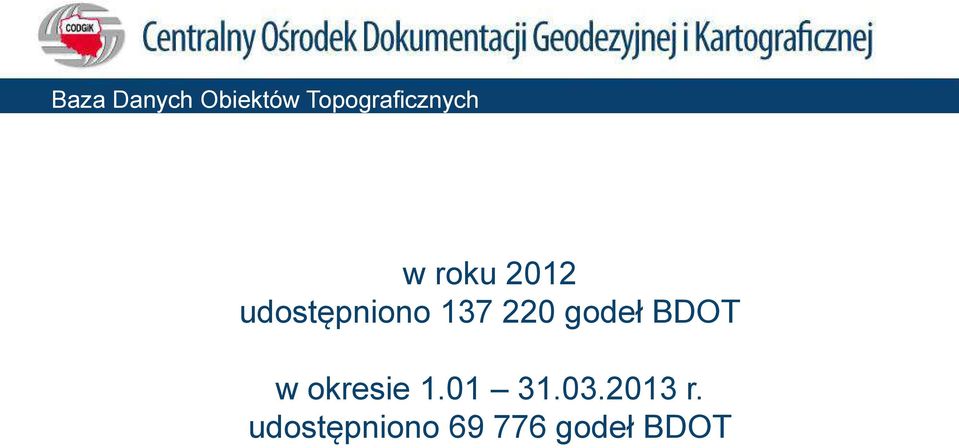

15 Baza Danych Obiektów Topograficznych w roku 2012 udostępniono godeł BDOT w okresie r. udostępniono godeł BDOT

16 Nowe dane w zasobie zastosowanie danych wykorzystanie danych przez krajowe służby ratownictwa np. Lotnicze Pogotowie Ratunkowe mapy do symulatorów lotów,

17 Nowe dane w zasobie zastosowanie danych wykorzystanie danych w branżowych i regionalnych geoportalach inwentaryzacja zabytków,

18 Nowe dane w zasobie zastosowanie danych wykorzystanie danych - mapy zagrożeń powodziowych Krajowy Zarząd Gospodarki Wodnej

19 Nowe dane w zasobie zastosowanie danych Pozostałe zastosowania to np.: - analizy optymalnej lokalizacji inwestycji, - wyznaczenie i analiza zjawisk oraz symulacja ich rozprzestrzeniania się, - koordynowanie pracy wszystkich służb i instytucji związanych z sytuacjami nadzwyczajnymi - prognozy demograficzne, - planowanie przestrzenne, - diagnoza stanu środowiska geograficznego (przyrodniczego związanego z ochroną środowiska czy gospodarczego zakresie infrastruktury technicznej), - urządzenia mobilne, - opracowania turystyczne m.in. plany miast,

20 Inne nowe opracowania mapa ogólnogeograficzna mapa krajobrazowa mapa administracyjna

21 Produkty fotogrametryczne

22 Projekty ISOK, LPIS 312 Kluczowe projekty: ISOK LPIS 312 Produkty fotogrametryczne powstające w ramach powyższych projektów, zasilają pzgik od momentu wejścia w życie ROZPORZĄDZENIA MININISTRA SPRAW WEWNĘTRZNYCH I ADMINISTRACJI z dnia 3 listopada 2011 r. w sprawie baz danych, dotyczących zobrazowań lotniczych i satelitarnych oraz ortofotomapy i numerycznego terenu. Projekty te wprowadzają jednolite standardy dokładnościowe i jakościowe produktów fotogrametrycznych w skali kraju.

23 Projekty ISOK, LPIS 312 LPIS 312, ISOK ok. 200 TB W ramach zgłoszonych prac w 2012 r. CODGiK przeprowadził kontrolę dla 90 projektów fotogrametrycznych: LPIS 27 projektów ISOK 56 projektów Inne 7 projektów Przyjęto do pzgik ok zdjęć lotniczych.

24 Dotychczasowe projekty LPIS

25 Zadania GUGiK w ISOK Zadanie mln PLN III IV I II III IV I II III IV I II III IV 1. NMT Ortofotomapa 10 cm 4,5 3. BDOT System NMT 12

26 Lotniczy skaning laserowy w ramach ISOK Standard Gęstość Powierzchnia I 4p/m km 2 6p/m km 2 II 94 miasta 12 p/m km 2

27 Produkty lotniczego skaningu laserowego Produkty Standard I Standard II miasta km km km 2 Chmura punktów (LAS 1.2) 3 NMT (ESRI GRID, ASCII xyz) NMPT (ESRI GRID, ASCII xyz) 6 Zdjęcia lotnicze 1 4/6 p/m 2 12 p/m 2 ZRMS 0,15 m 2 ZRMS 0,10 m XY RMS 0,5 m XY RMS 0,4 m GRID 1m 4 GRID 1m 5 GRID 0.5m 45 cm 30 cm

28 Produkt 1 i 2 Klasy: 1. Szum 2. Grunt 3. Niska wegetacja 4. Średnia wegetacja 5. Wysoka wegetacja 6. Budynki i budowle 7. Obszary pod wodami 8. Punkty z pokrycia 9. Niesklasyfikowane Dla każdego punktu ALS (10 12 ) X Y Z R G B intensywność klasa nr echa ilość echa kierunek skanowania dane użytkownika granica szeregu kąt skanowania nr szeregu czas GPS elementów bazodanowych

29 Kolejne produkty NMT oraz NMPT Produkt 3 Numeryczny Model Terenu Produkt 4 i 5 Numeryczny Model Pokrycia Terenu

30 Pokolorowana chmura punktów Widok z góry Widok 3D

31 Pokolorowana chmura punktów

32 Stan realizacji lotniczego skaningu laserowego z dnia r.

33 Modele: ISOK, LPIS porównanie NMT LPIS błąd średni z < 1,5 m NMT ISOK błąd średni z < 0,1 m

34 Ortofotomapa ISOK realizacja 6 umów 203 miasta km 2 Piksel 10 cm Czas realizacji: r.

35 Zmiana jakości ortofotomapy LPIS 2004

36 Zmiana jakości ortofotomapy LPIS 2009

37 Zmiana jakości ortofotomapy ISOK 2012

38 LPIS 312 Zamawiający ARiMR Zdjęcia RGB, CIR Ortofotomapa piksel 0,5 m, 0,25 m Ortofotomapa RGB, CIR w układzie PUWG 92 i RGB w układzie PUWG 2000 NMT w dwóch standardach dokładnościowych m h <0,6 m h < 1 m Czas realizacji: r.

39 LPIS 312 zdjęcia przyjęte do pzgik w 2012 r.

40 LPIS 312 zdjęcia planowane do przyjęcia do pzgik w 2013 r.

41 LPIS 312 zdjęcia planowane do przyjęcia do pzgik w 2014 r.

42 Udostępnianie produktów nieodpłatnie dla administracji publicznej do wykonania wskazanego zadania publicznego zastosowania komercyjne produkt powierzchnia cena NMT/NMPT/Ortofotomapa 4 pln LIDAR standard I LIDAR Standard II 1 km 2 20 pln 80 pln Szczegółowe informacje

43 Lotniczy skaning laserowy Zastosowanie produktów lotniczego skaningu laserowego Gospodarka przestrzenna Bezpieczeństwo Środowisko Przemysł LIDAR Wartość dodana Innowacyjna gospodarka Rozwój nowoczesnych technologii Wzrost gospodarczy Rozwój społeczeństwa Transport Turystyka

44 Zastosowanie produktów lotniczego skaningu laserowego model 3D miasta Londyn LoD2 vertexmodeling.com Gospodarka przestrzenna Modele miast 3D CityGML LoD2 Planowanie przestrzeni miejskiej Analizy widoczności/cieni/cyrkulacji powietrza Marketing miast Modele roślinności/gospodarka leśna analiza przepływu powietrza esri.com analiza cieni esri.com

45 Zastosowanie produktów lotniczego skaningu laserowego Bezpieczeństwo Zarządzanie ryzykiem powodziowym Wsparcie akcji ratunkowych i specjalnych Zarządzanie ryzykiem pożarowym Zabezpieczenie imprez masowych Transport niebezpiecznych ładunków Model 3D budynków + ortofotomapa ISOK Wyszków Marzena Kukieła Okrąg najlepsza lokalizacja Dobra lokalizacja Zła lokalizacja Okrąg strefa zakazana Robotics and Autonomous Systems by Sebastian Scherer, Lyle Chamberlain, Sanjiv Singh

46 Zastosowanie produktów lotniczego skaningu laserowego snpower.com Środowisko Odnawialne źródła energii i wiele więcej Mapy potencjału energii słonecznej Projektowanie farm wiatrowych Tworzenie i analizy modeli roślinności Analizy środowiskowe Analizy przyrostu roślinności Analizy zmian strefy przybrzeżnej Stopień dostosowania do montażu Roczna oszczędność CO2 Kwota inwestycji Ilość energii słonecznej Powierzchnia paneli słonecznych cpbay.com Słoneczny atlas Berlina - Słoneczny atlas Berlina -

47 Zastosowanie produktów lotniczego skaningu laserowego Przemysł Projektowanie linii przesyłowych Inwentaryzacja stanu infrastruktury Monitorowanie obszarów górniczych i wyrobisk Projektowanie lokalizacji nadajników Model 3D+LIDAR+ortofotomapa ISOK Stargard Sz. Marzena Kukieła USGS/Dewberr y pipelinesinternational.com terraremote.co m

48 Zastosowanie produktów lotniczego skaningu laserowego Węzeł Sośnica A4 - Mikołaj Welon Transport Inteligentne systemy nawigacyjne Projektowanie dróg i mostów Inwentaryzacja infrastruktury drogowej Analizy przejezdności Infoterra NMT ISOK NAVTE Q

49 Zastosowanie produktów lotniczego skaningu laserowego Turystyka Miasta i regiony Wirtualne interaktywne miasta Wirtualne wycieczki Prezentacja terenów dla inwestora Informacje dla turystów san-francisco theappside.com lavasa.com
