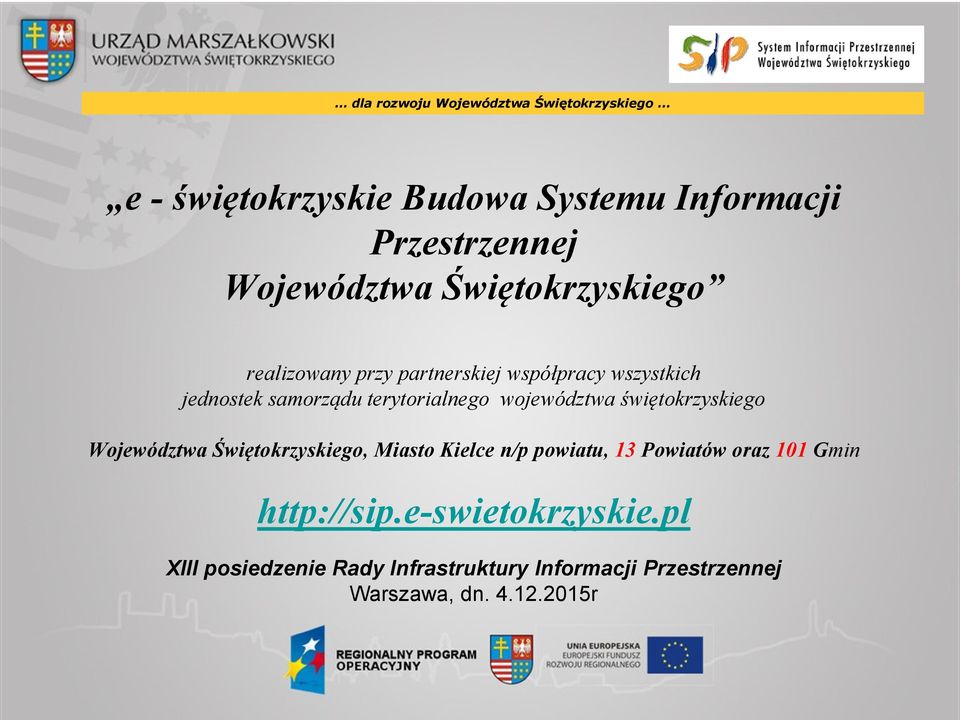

1 e - świętokrzyskie Budowa Systemu Informacji Przestrzennej Województwa Świętokrzyskiego realizowany przy partnerskiej współpracy wszystkich jednostek samorządu terytorialnego województwa świętokrzyskiego Województwa Świętokrzyskiego, Miasto Kielce n/p powiatu, 13 Powiatów oraz 101 Gmin XIII posiedzenie Rady Infrastruktury Informacji Przestrzennej Warszawa, dn r

świętokrzyskiego Województwa Świętokrzyskiego, Miasto Kielce n/p powiatu, 13 Powiatów oraz 101 Gmin

Budowa systemu SIP WŚ SIPWŚ stanowi Węzeł Regionalnej Infrastruktury Informacji Przestrzennej składający się z licznej sieci powiązań ograniczających a także porządkujących wymianę informacji

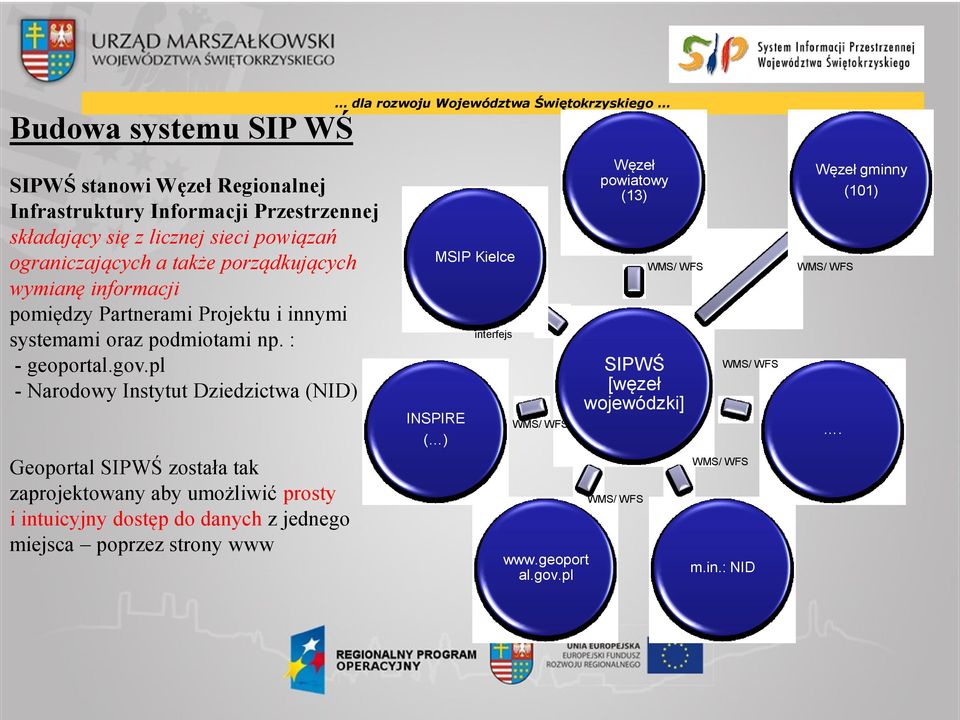

2 Budowa systemu SIP WŚ SIPWŚ stanowi Węzeł Regionalnej Infrastruktury Informacji Przestrzennej składający się z licznej sieci powiązań ograniczających a także porządkujących wymianę informacji pomiędzy Partnerami Projektu i innymi systemami oraz podmiotami np. : - geoportal.gov.pl - Narodowy Instytut Dziedzictwa (NID) Geoportal SIPWŚ została tak zaprojektowany aby umożliwić prosty i intuicyjny dostęp do danych z jednego miejsca poprzez strony www MSIP Kielce INSPIRE ( ) interfejs WMS/ WFS al.gov.pl Węzeł powiatowy (13) SIPWŚ [węzeł wojewódzki] WMS/ WFS WMS/ WFS WMS/ WFS WMS/ WFS m.in.: NID Węzeł gminny (101) WMS/ WFS.

pl - Narodowy Instytut Dziedzictwa (NID) Geoportal SIPWŚ została tak zaprojektowany aby umożliwić prosty i intuicyjny dostęp do danych z jednego miejsca

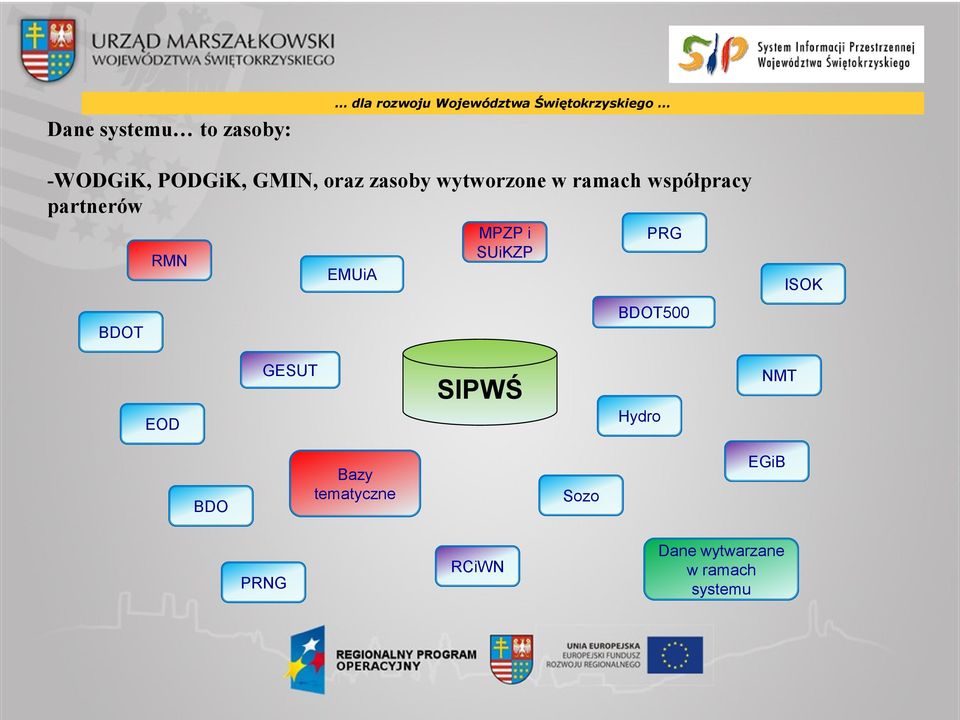

3 Dane systemu to zasoby: -WODGiK, PODGiK, GMIN, oraz zasoby wytworzone w ramach współpracy partnerów BDOT RMN EMUiA MPZP i SUiKZP PRG BDOT500 ISOK EOD GESUT SIPWŚ Hydro NMT BDO Bazy tematyczne Sozo EGiB PRNG RCiWN Dane wytwarzane w ramach systemu

i SUiKZP PRG BDOT500 ISOK EOD GESUT SIPWŚ Hydro NMT BDO Bazy

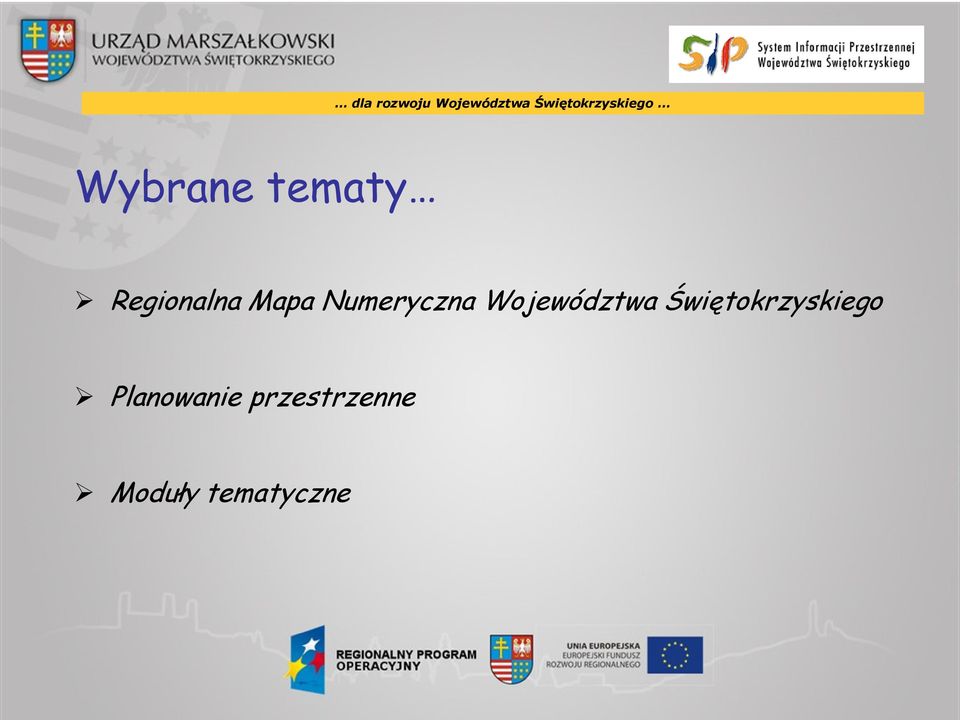

4 Wybrane tematy Regionalna Mapa Numeryczna Województwa Świętokrzyskiego Planowanie przestrzenne Moduły tematyczne

5 Kompozycja mapowa pn. Regionalna Mapa Numeryczna Województwa Świętokrzyskiego (RMN) dostępna jest pod adresem geoportalu Systemu Informacji Przestrzennej Województwa Świętokrzyskiego (SIPWŚ): sip.e-swietokrzyskie.pl /

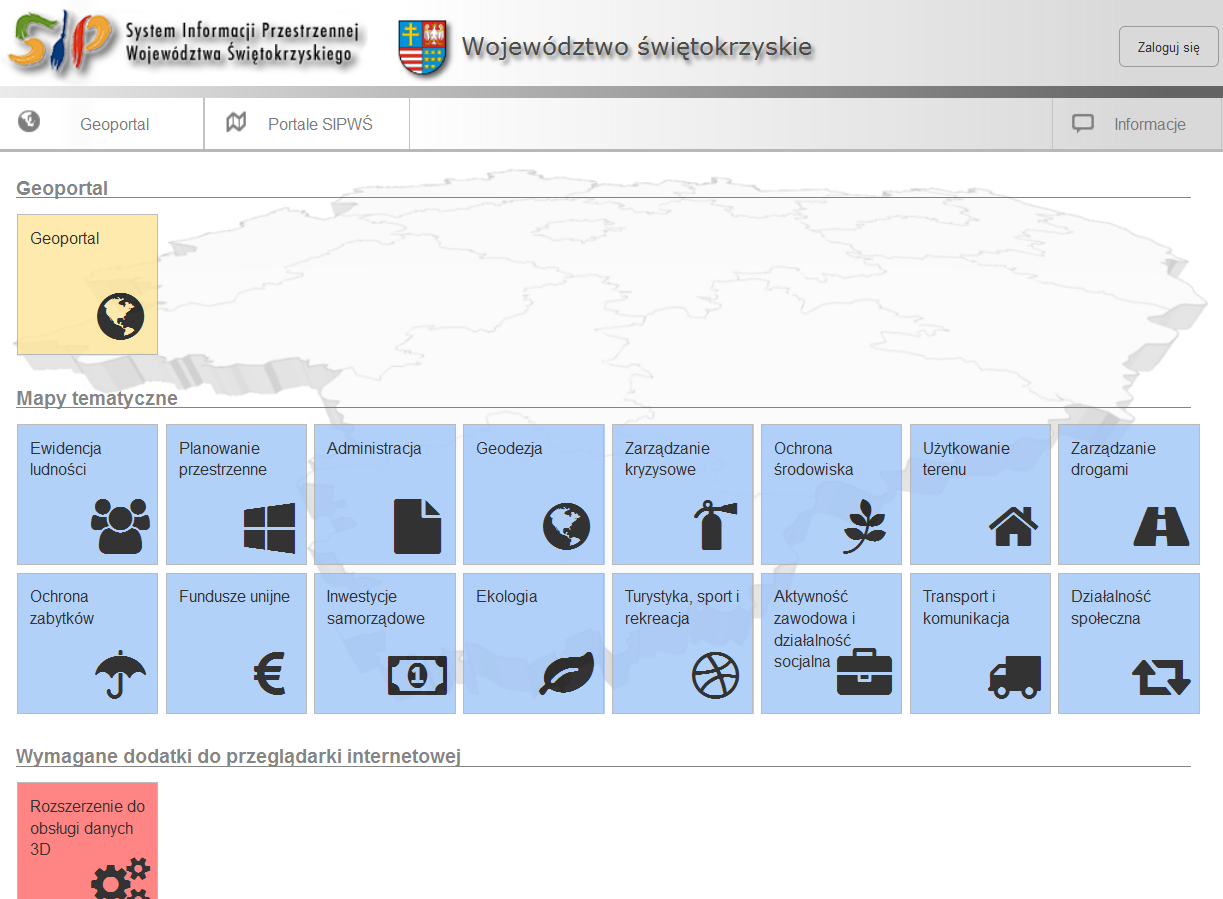

6 Efekty cd sip.e-swietokrzyskie.pl

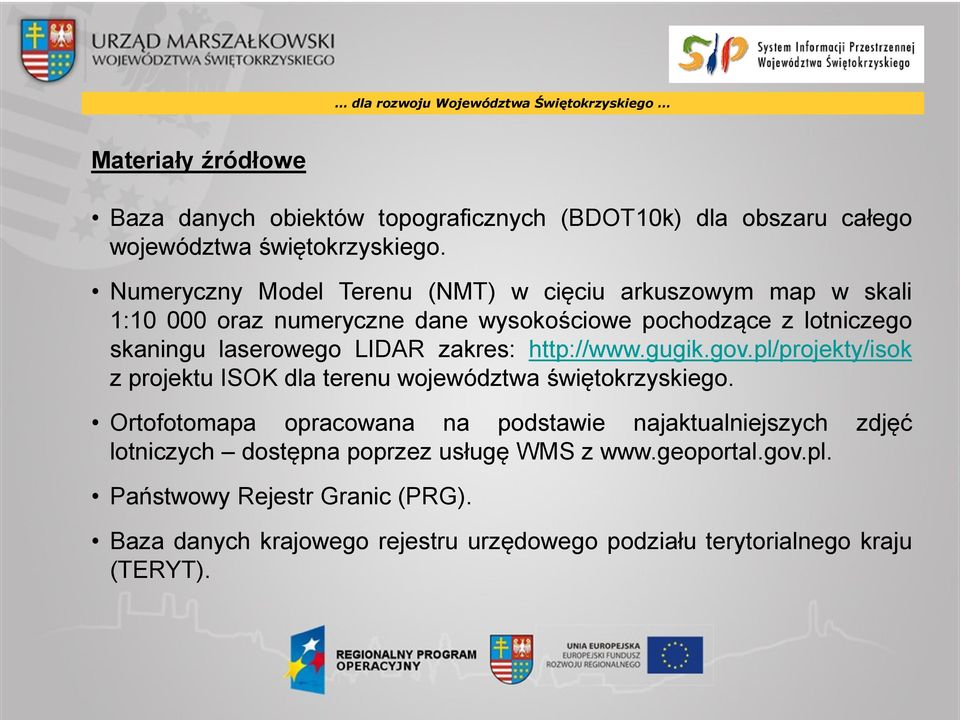

7 Materiały źródłowe Baza danych obiektów topograficznych (BDOT10k) dla obszaru całego województwa świętokrzyskiego. Numeryczny Model Terenu (NMT) w cięciu arkuszowym map w skali 1: oraz numeryczne dane wysokościowe pochodzące z lotniczego skaningu laserowego LIDAR zakres: z projektu ISOK dla terenu województwa świętokrzyskiego. Ortofotomapa opracowana na podstawie najaktualniejszych zdjęć lotniczych dostępna poprzez usługę WMS z Państwowy Rejestr Granic (PRG). Baza danych krajowego rejestru urzędowego podziału terytorialnego kraju (TERYT).

LIDAR zakres: http://www.gugik.gov.pl/projekty/isok z projektu ISOK dla terenu województwa świętokrzyskiego.

8 Zakres wykonanych prac: Utworzono zgeneralizowany numeryczny model terenu (NMT) na podstawie numerycznego modelu terenu opracowanego w ramach projektu ISOK (z danych LIDAR) i numerycznego modelu terenu wykonanego na zlecenie ARiMR (na obszarze gdzie nie ma danych LIDAR) wraz z cieniowaniem rzeźby przy zachowaniu metodyki generalizacji NMT. Wygenerowano poziomice oraz opracowano pozostałe obiekty rzeźby terenu na podstawie zgeneralizowanego NMT, które zapisano jako obiekty rzeźby terenu w klasie KR_ObiektKarto.

gdzie nie ma danych LIDAR) wraz z cieniowaniem rzeźby przy zachowaniu metodyki generalizacji NMT.

9 Zakres wykonanych prac: Opracowano metadane Regionalnej Mapy Numerycznej Województwa Świętokrzyskiego zgodnie z profilem metadanych INSPIRE. Opracowano kompozycję Regionalnej Mapy Numerycznej Województwa Świętokrzyskiego (zapisaną w formacie *.gws) zawierającą wymienione w/w produkty z wizualizacji BDOT10k dla Województwa Świętokrzyskiego zgodnie z rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 17 listopada 2011 r. w sprawie bazy danych obiektów topograficznych oraz bazy danych obiektów ogólnogeograficznych a także standardowych opracowań kartograficznych (Dz. U. z 2011 r. nr 279 poz. 1642).

gws) zawierającą wymienione w/w produkty z wizualizacji BDOT10k dla Województwa Świętokrzyskiego zgodnie z rozporządzeniem Ministra Spraw Wewnętrznych i

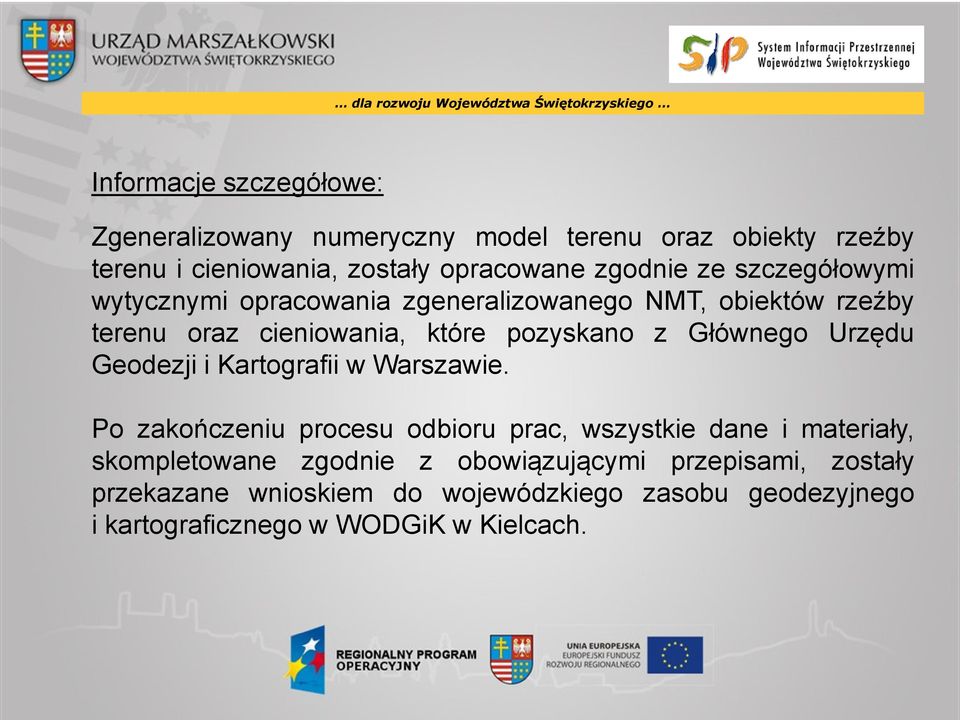

10 Informacje szczegółowe: Zgeneralizowany numeryczny model terenu oraz obiekty rzeźby terenu i cieniowania, zostały opracowane zgodnie ze szczegółowymi wytycznymi opracowania zgeneralizowanego NMT, obiektów rzeźby terenu oraz cieniowania, które pozyskano z Głównego Urzędu Geodezji i Kartografii w Warszawie. Po zakończeniu procesu odbioru prac, wszystkie dane i materiały, skompletowane zgodnie z obowiązującymi przepisami, zostały przekazane wnioskiem do wojewódzkiego zasobu geodezyjnego i kartograficznego w WODGiK w Kielcach.

Głównego Urzędu Geodezji i Kartografii w Warszawie.

11 Opracowana Regionalna Mapa Numeryczna Województwa Świętokrzyskiego w obowiązującym układzie współrzędnych PL-1992 stanowi podstawowe odniesienie do prezentacji danych i analiz statystycznych województwa świętokrzyskiego, wizualizacji zmian przestrzeni w związku z rozwojem regionu, a także dla tworzonych tematycznych baz danych.

danych i analiz statystycznych województwa świętokrzyskiego, wizualizacji zmian

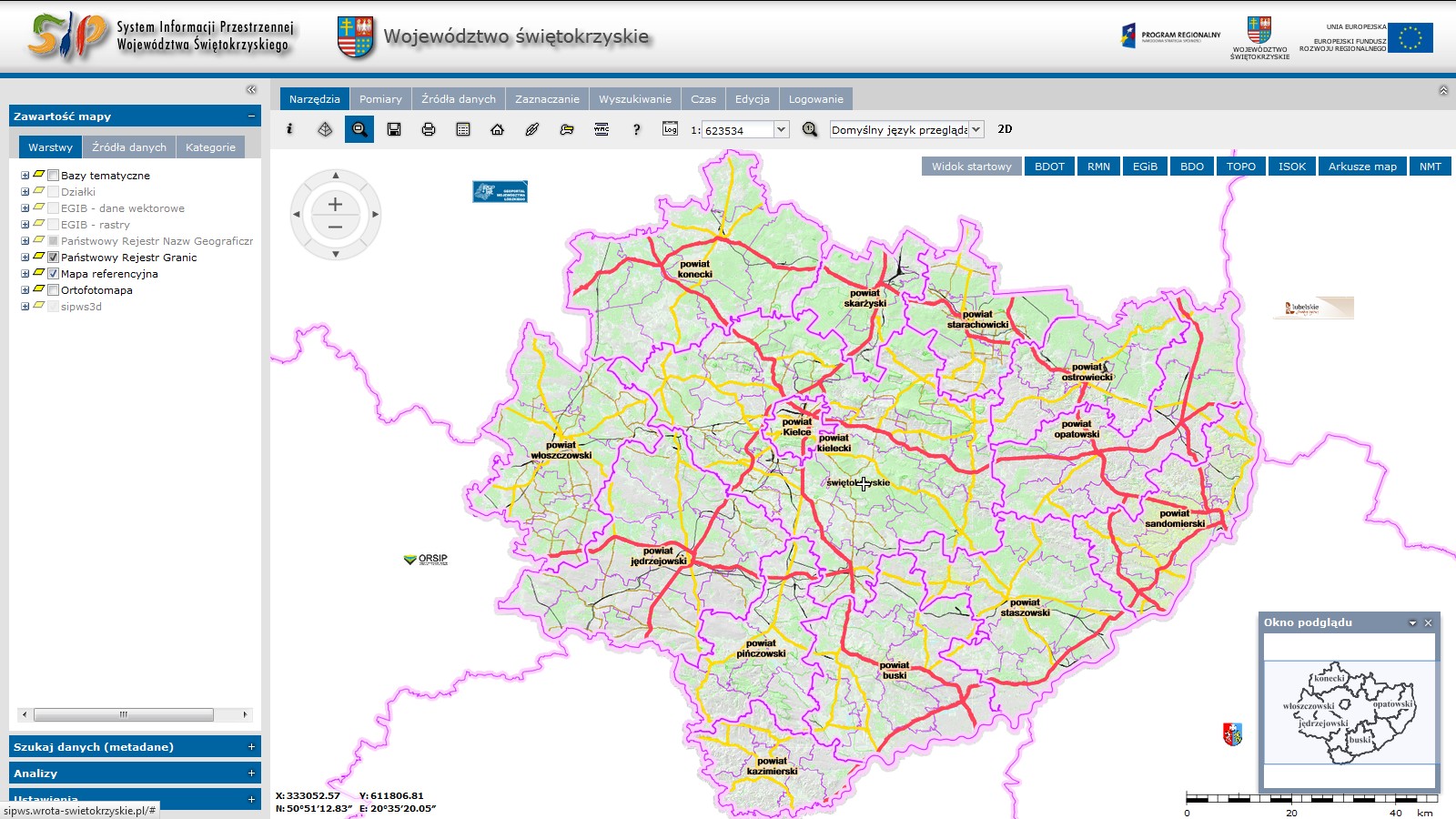

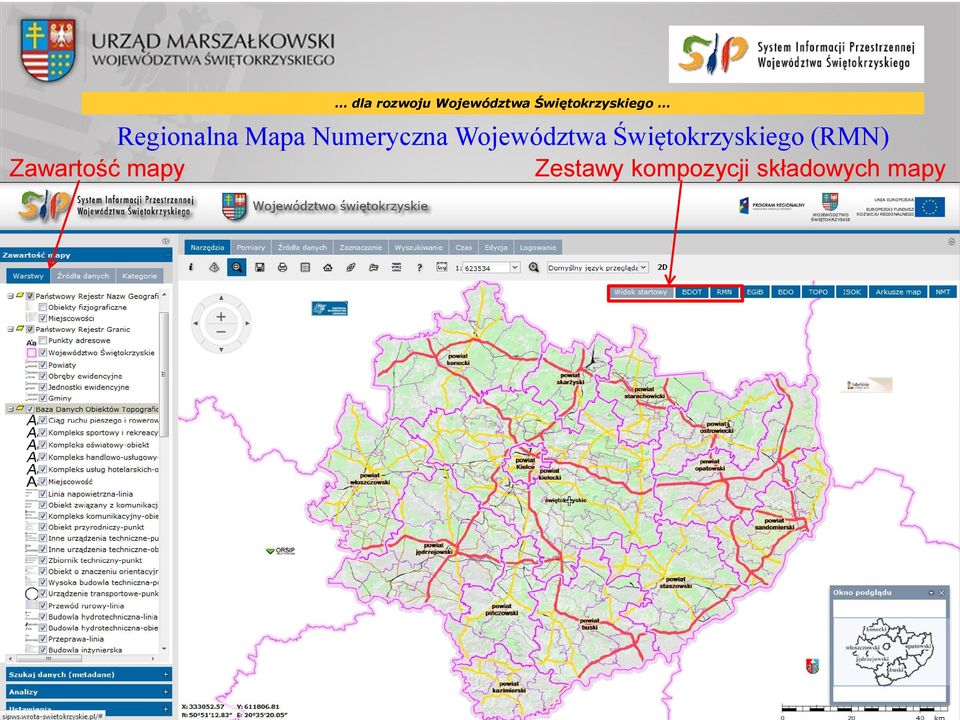

12 Regionalna Mapa Numeryczna Województwa Świętokrzyskiego (RMN) Zawartość mapy Zestawy kompozycji składowych mapy

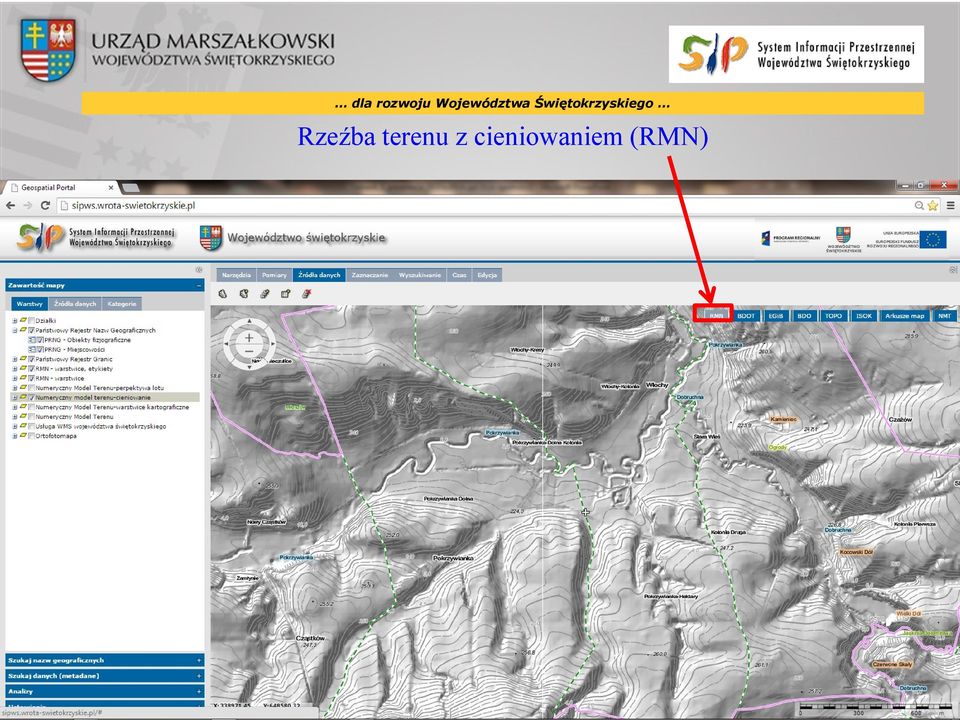

13 Rzeźba terenu z cieniowaniem (RMN)

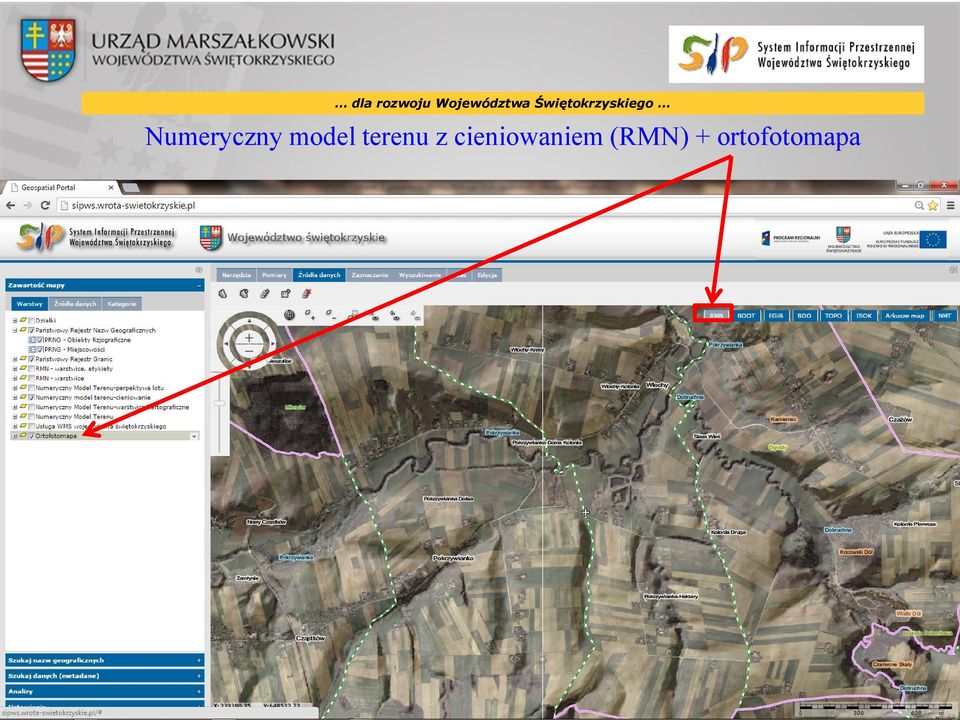

14 Numeryczny model terenu z cieniowaniem (RMN) + ortofotomapa

15 Baza Danych Obiektów Topograficznych (BDOT10k)

16 Efekty Źródło:

17 Efekty Efekty cd

18 Efekty

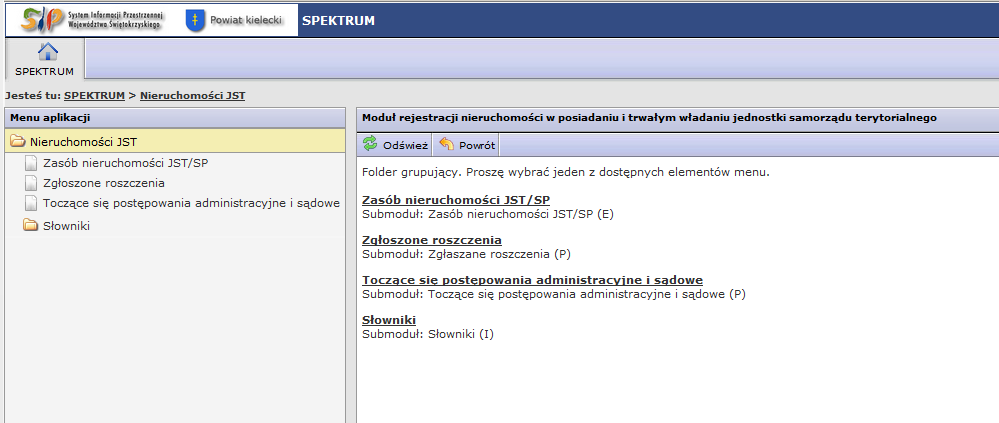

19 Efekty SPEKTRUM (1-2)

20 Efekty SPEKTRUM (2-2)

21 Efekty środowisko graficzne

22 Efekty

23 Efekty

24 Efekty

25 Efekty

26 Efekty

27 Efekty

28 Efekty

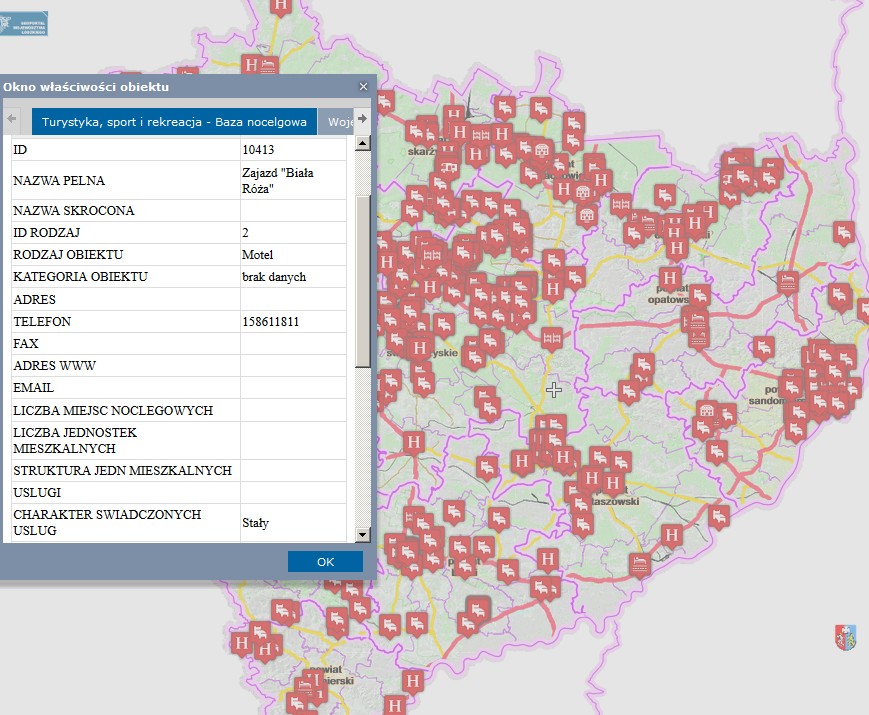

29 Turystyka!!!!!

30 Efekty

31 Efekty

32 Efekty

Wspólne działanie: 1. Podpisanie Porozumienia o współdziałaniu w zakresie tworzenie, utrzymania, eksploatacji i rozwijania Regionalnej Infrastruktury Informacji Przestrzennej pn.

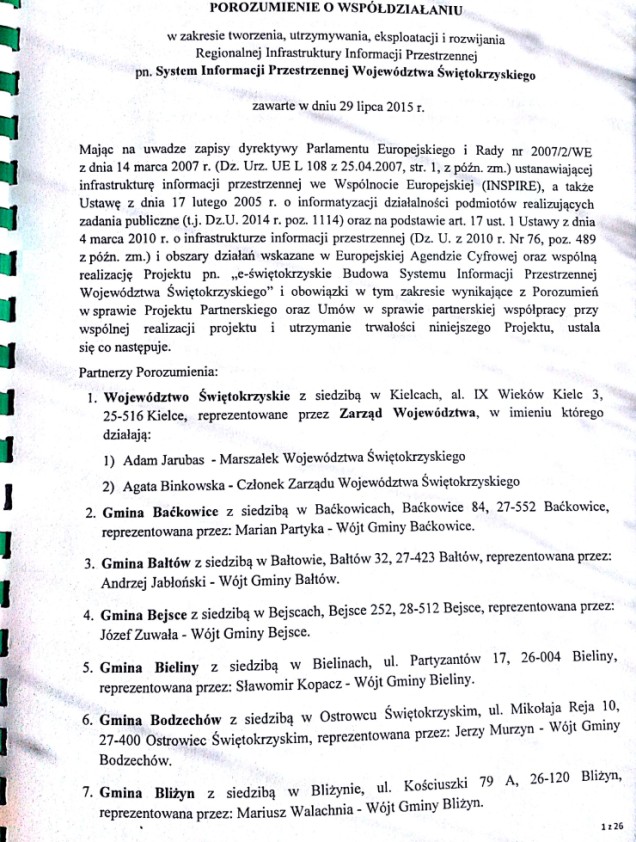

34 Wspólne działanie: 1. Podpisanie Porozumienia o współdziałaniu w zakresie tworzenie, utrzymania, eksploatacji i rozwijania Regionalnej Infrastruktury Informacji Przestrzennej pn. System Informacji Przestrzennej Województwa Świętokrzyskiego zawarte w dniu 29 lipca 2015 r. 2. Porozumienie określa: a) Cele Systemu Informacji Przestrzennej Województwa Świętokrzyskiego b) Aktualizacja danych i utrzymanie SIPWŚ c) Udostępnienie danych SIPWŚ d) Rozwój Systemu

35 12 stosowania Wytycznych technicznych dotyczących nowoopracowywanych dokumentów planistycznych Województwa Świętokrzyskiego dla nowoopracowanych i aktualizowanych dokumentów planistycznych zagospodarowania przestrzennego w celu umieszczenia w SIPWŚ. Oraz. tworzy zasady zamawiania nowych opracowań mapowych i bazodanowych, poprzez: przeprowadzenia analizy dla innych opracowań pod kątem możliwości i zasadności publikacji powstałych rezultatów w SIPWŚ. W przypadku pozytywnego wyniku analizy, Strona Porozumienia zleci wykonanie opracowania zgodnie z wytycznymi uzgodnionymi z Koordynatorem z poziomu Województwa Świętokrzyskiego konsultantem regionalnym wskazanym w Wykazie osób odpowiedzialnych za współpracę w ramach Porozumienia Marszałek Województwa Świętokrzyskiego prowadzi i publikuje normy i standardy techniczne oraz wytyczne pod adresem: w Repozytorium.

36 Dziękujemy za uwagę Realizacja: Biura Społeczeństwa Informacyjnego - Andrzej Sztokfisz - Zastępca Dyrektora Departamentu Nieruchomości, Geodezji i Planowania Przestrzennego, - Roman Dziedzic Dyrektor, Geodeta Województwa Świętokrzyskiego Urząd Marszałkowski Województwa Świętokrzyskiego w Kielcach Zespół ds. Realizacji Projektu Marek Gołuch kierownik projektu Krzysztof Tomasik Piotr Czarnecki Izabela Malarska Karolina Hatys Izabela Walas Katarzyna Grabowska
