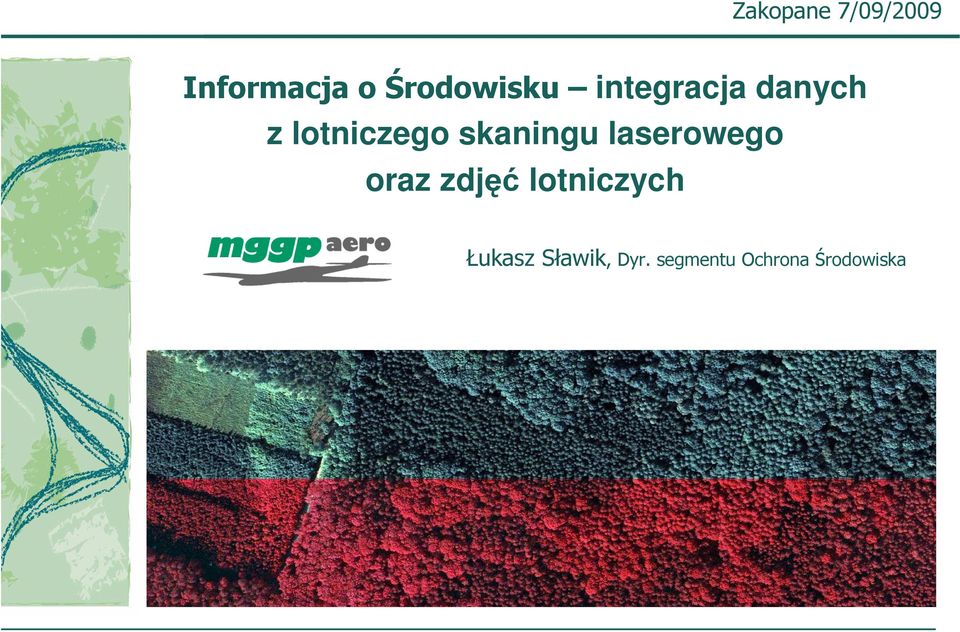

1 Zakopane 7/09/2009 Informacja o Środowisku integracja danych z lotniczego skaningu laserowego oraz zdjęć lotniczych Łukasz Sławik, Dyr. segmentu Ochrona Środowiska 1

2 zaproszenie na warsztaty W ramach organizowanych warsztatów MGGP Aero zaprasza na szkolenie praktyczne z zakresu: " Informacja o środowisku integracja danych z lotniczego skaningu laserowego oraz zdjęć lotniczych Zajęcia poprowadzą: Marek Ksepko oraz Krzysztof Gajko pracownicy BULiGL oddział w Białymstoku 2

3 Grupa MGGP data powstania: 1998 rok profil działalności: inŝynieria, architektura, geodezja siedziba spółki: Tarnów oddziały w Polsce: Warszawa, Kraków, Nowy Sącz, Gorlice oddziały za granicą: Ukraina, Rumunia i Libia zatrudnienie: około 275 osób przychód rok 2008: 51 mln PLN 3

4 O Firmie data powstania: 2001 rok profil działalności: zdjęcia lotnicze, ortofotomapy, skanowanie laserowe LiDAR, geoinformacja siedziba spółki: Tarnów zatrudnienie: około 45 osób MGGP Aero jest jedyną polską spółką posiadającą w pełni własny potencjał technologiczny (dwa samoloty i trzy kamery, w tym cyfrowa) i zespół doświadczonych specjalistów, miejsce działalności: Polska oraz rynki zagraniczne Europa i Bliski Wschód 4

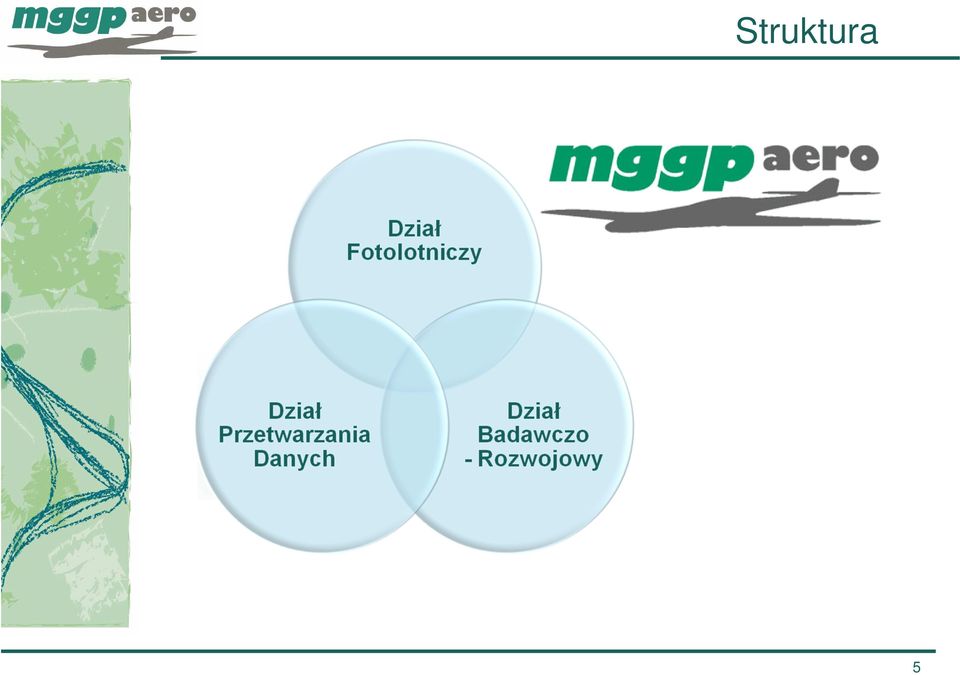

5 Struktura 5

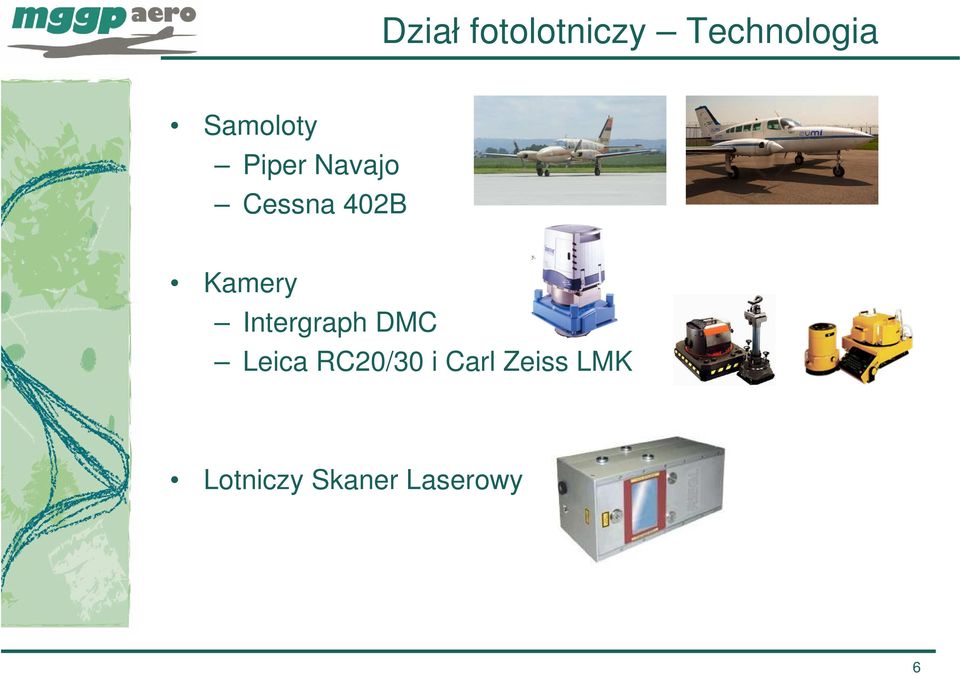

6 Dział fotolotniczy Technologia Samoloty Piper Navajo Cessna 402B Kamery Intergraph DMC Leica RC20/30 i Carl Zeiss LMK Lotniczy Skaner Laserowy 6

7 Dział przetwarzania danych Wiedza Pozyskanie danych to połowa sukcesu, druga połowa to umiejętność ich przetworzenia na potrzeby klienta, szybko i bezbłędnie. 7

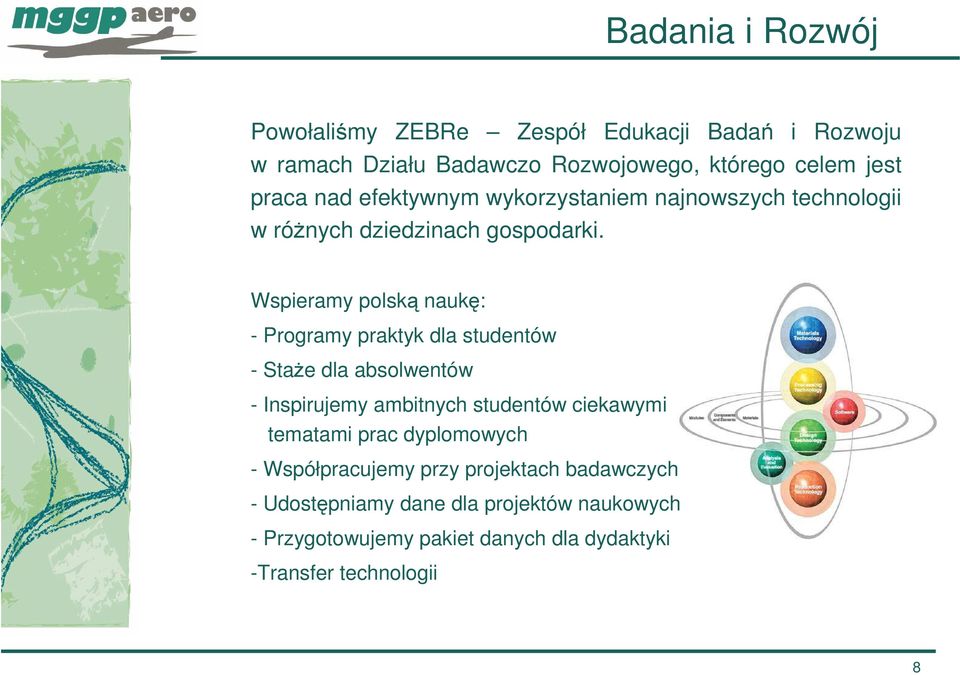

8 Badania i Rozwój Powołaliśmy ZEBRe Zespół Edukacji Badań i Rozwoju w ramach Działu Badawczo Rozwojowego, którego celem jest praca nad efektywnym wykorzystaniem najnowszych technologii w róŝnych dziedzinach gospodarki. Wspieramy polską naukę: - Programy praktyk dla studentów - StaŜe dla absolwentów - Inspirujemy ambitnych studentów ciekawymi tematami prac dyplomowych - Współpracujemy przy projektach badawczych - Udostępniamy dane dla projektów naukowych - Przygotowujemy pakiet danych dla dydaktyki -Transfer technologii 8

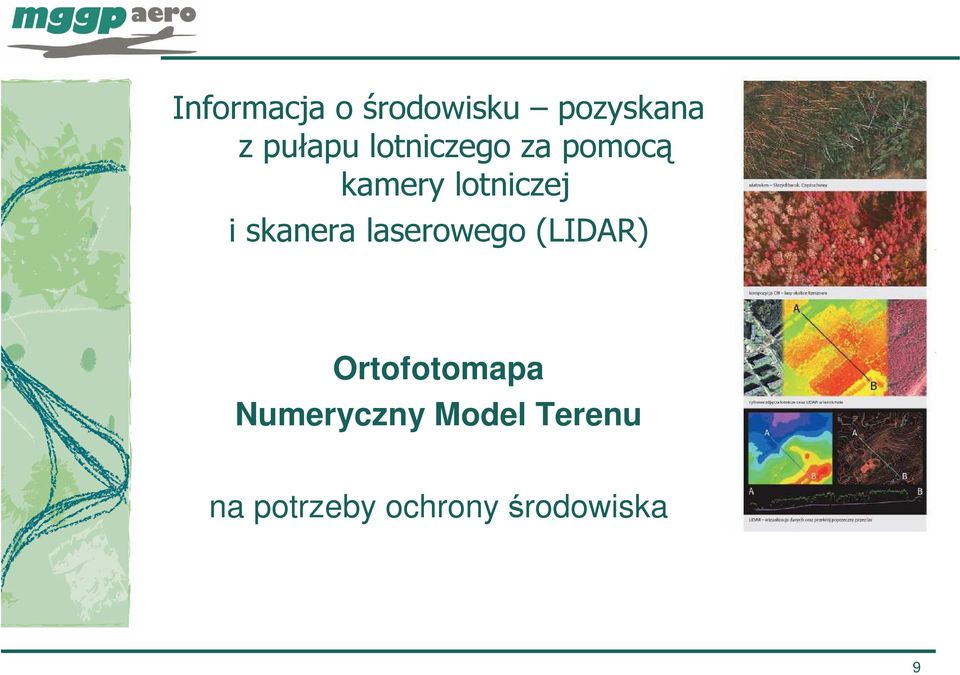

9 Informacja o środowisku pozyskana z pułapu lotniczego za pomocą kamery lotniczej i skanera laserowego (LIDAR) Ortofotomapa Numeryczny Model Terenu na potrzeby ochrony środowiska 9

10 Ortofotomapa Lotnicza Jako kartometryczny obraz terenu zarejestrowany w barwach naturalnych (RGB) oraz w bliskiej podczerwieni (CIR) O wielkości piksela od 5 cm do 40 cm 10

11 Numeryczny Model Terenu Numeryczny Model Pokrycia Terenu pozyskany technologią skaningu laserowego LIDAR o centymetrowych dokładności X,Y,Z, o ciągłym pokryciu terenu, wnikający pod pokrywę roślinną 11

12 .. z pułapu lotniczego 12

13 Są projekty w których standardem stało się wykorzystanie ortofotomapy lotniczej Inwentaryzacja przyrodnicza obszarów Natura 2000 Inwentaryzacja obszarów Natura 2000 przez WZS kartowanie przyrodniczo cennych siedlisk w krajobrazie rolniczym Mazowsza Wyznaczenie ekosystemów lądowych zaleŝnych od wód na potrzeby dyrektywy powodziowej Plany ochrony obszarów chronionych 13

14 Ortofotomapa Lotnicza Podstawowe narzędzie inwentaryzacji przyrodniczej i detekcji siedlisk 14

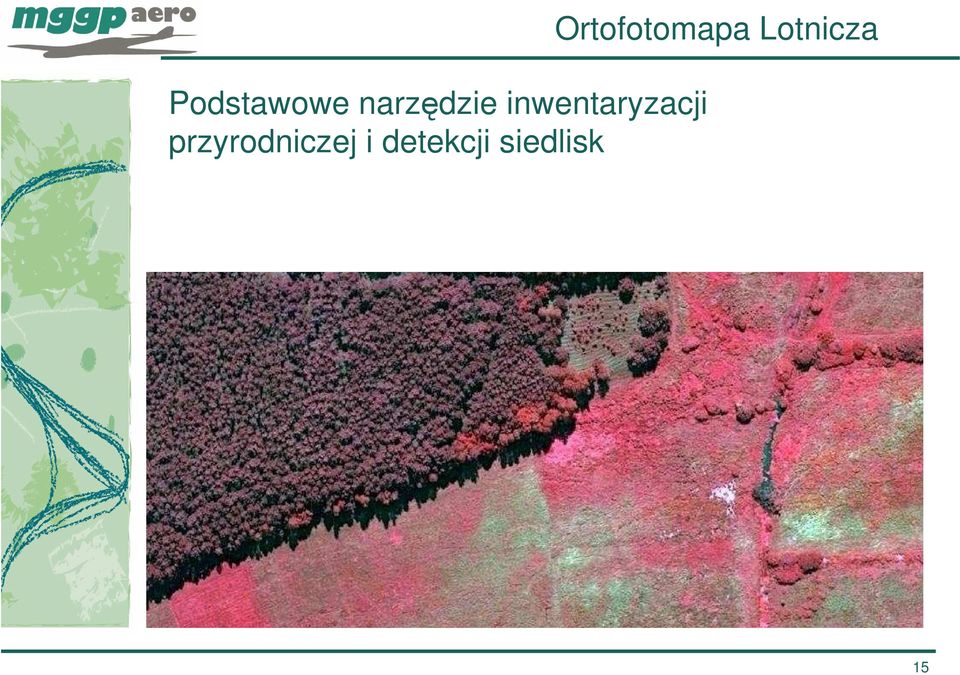

15 Ortofotomapa Lotnicza Podstawowe narzędzie inwentaryzacji przyrodniczej i detekcji siedlisk 15

16 Czy został zauwaŝony potencjał danych z skaningu laserowego LIDAR w ochronie środowiska? Jakie nowe informacje dostarcza LIDAR? Odwzorowanie mikrorzeźby pod pokrywą roślinną i jej wpływ na warunki wilgotnościowe siedlisk. Ciągłe i nieprzerwane odwzorowanie rzeźby bez względu na wielkość i dostępność obszaru pomiarów Przekrój pionowy przez strukturę pokrywy roślinnej, gęstość, zwarcie, wysokość pokrywy roślinnej 16

17 Integracja danych Ortofotomapa LIDAR Numeryczny Model Terenu pozyskany technologią LIDAR, Zdjęci lotnicze, piksel 5cm Mała Panew, Polska 17

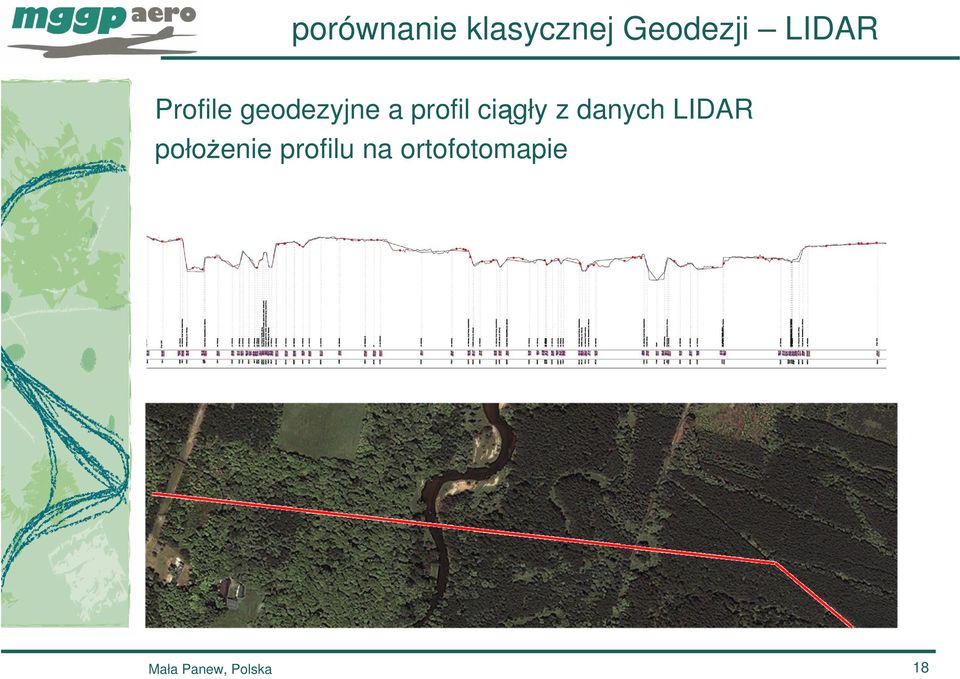

18 porównanie klasycznej Geodezji LIDAR Profile geodezyjne a profil ciągły z danych LIDAR połoŝenie profilu na ortofotomapie Mała Panew, Polska 18

19 ortofotomapa chmura punktów profil terenu Mała Panew, Polska 19

20 Integracja danych Ortofotomapa LIDAR Technologia skanowania laserowego LIDAR, dostarcza precyzyjny i ciągły Numeryczny Model Terenu (DTM) oraz informacje o pionowej strukturze pokrywy roślinnej (DSM) identyfikując wszystkie piętra roślinności. Wraz z ortofotomapą daje pełną moŝliwości obiektywnej analizy terenu. Mała Panew, Polska 20

21 Integracja danych Ortofotomapa LIDAR Podniesienie poziomu wody o 4m na Numerycznym Modelu Terenu mapa zasięgu zalewu metry Mała Panew, Polska 21

22 Integracja danych Ortofotomapa LIDAR Monitoring erozji linii brzegowej Mała Panew, Polska 22

23 Integracja danych Ortofotomapa LIDAR Zalety NMT pozyskanego technologią LIDAR przy projektowaniu zasięgu Małej Retencji 23

24 Integracja danych Ortofotomapa LIDAR Zalety NMT pozyskanego technologią LIDAR przy projektowaniu zasięgu Małej Retencji 24

25 Inwentaryzacja lasu w pracach urządzeniowych źródło dla Leśnej Mapy Numerycznej 25

26 Inwentaryzacja leśnych szkód po wiatrołomach 26

27 Inwentaryzacja leśnych szkód po wiatrołomach 27

28 Inwentaryzacja szkód powstałych w wyniku Ŝerowania kornika drukarza w Beskidach Nadleśnictwo Wisła Identyfikacja szkód 28

29 Inwentaryzacja szkód powstałych w wyniku Ŝerowania kornika drukarza w Beskidach Nadleśnictwo Wisła Identyfikacja źródeł zapalnych 29

30 Zniszczenia na skutek eksploatacji środowiska Kopalnia Halemba 30

31 Dziękuję za uwagę Łukasz Sławik MGGP Aero Sp. z o.o. ul. Długa 23/25 Warszawa, Polska 31
